Презентация к научно-исследовательской работе «Исследование колебаний диэлектрика в постоянном электрическом поле». (физика,11 класс, научно-исследовательская работа)
Видео электростатический двигатель, который может питаться от конденсатора. Заряд стекает с неподвижных электродов за счет пробоя в воздухе, электроды ротора отталкиваются от статора и ротор начинает вращаться.
Исследование колебаний диэлектрика в постоянном электрическом поле.ppt

Исследование колебания диэлектрика в постоянном электрическом поле

Исследование колебания диэлектрика в постоянном электрическом поле

Исследование колебания диэлектрика в постоянном электрическом поле

МОУ «Луховский лицей»

Выполнил: ученик 11 класса – Халиков Кирилл

Руководители: профессор доктор физико-математических наук Денисов Борис Николаевич и учитель физики высшей категории МОУ «Луховский лицей»
Смирнова Светлана Георгиевна


Саранск 2014

Гипотеза нашей работы Возможность резкого повышения мощности электростатического двигателя

Гипотеза нашей работы Возможность резкого повышения мощности электростатического двигателя

Гипотеза нашей работы

Возможность резкого повышения мощности электростатического двигателя

Цели нашей работы Исследование движения в электростатических полях

Цели нашей работы Исследование движения в электростатических полях

Цели нашей работы

Исследование движения в электростатических полях.
Изучение и усовершенствование электростатического двигателя, который питается от конденсатора.

Задача нашей работы Провести исследование колебательного и вращательного движения тел в электростатическом поле

Задача нашей работы Провести исследование колебательного и вращательного движения тел в электростатическом поле

Задача нашей работы

Провести исследование колебательного и вращательного движения тел в электростатическом поле

Периодические колебания, вращательное движение в электрических полях широко используется в технике

Периодические колебания, вращательное движение в электрических полях широко используется в технике

Периодические колебания, вращательное движение в электрических полях широко используется в технике. Это и всевозможные станки, машины, использующие аккумуляторы. В последние годы ведутся большие работы по созданию машин с электрическими двигателями

Для решения таких задач необходимо создать эффективный аккумулятор

Для решения таких задач необходимо создать эффективный аккумулятор

Для решения таких задач необходимо создать эффективный аккумулятор. Кроме электрических двигателей, существуют двигатели, работающие от конденсаторов. Такие двигатели пока не находят широкое применение ввиду их малой мощности.

В то же время к настоящему времени разработаны конденсаторы огромной ёмкости – ионисторы

В то же время к настоящему времени разработаны конденсаторы огромной ёмкости – ионисторы

В то же время к настоящему времени разработаны конденсаторы огромной ёмкости – ионисторы. Ионистор - это энергонакопительный конденсатор, заряд в котором накапливается на границе раздела двух сред - электрода и электролита (в двойном электрическом слое). Ионисторы уже успешно заменяют аккумуляторы в электромобилях (Ё-мобили).

Нами проведено исследование колебательного и вращательного движения тел в электростатическом поле

Нами проведено исследование колебательного и вращательного движения тел в электростатическом поле

Нами проведено исследование колебательного и вращательного движения тел в электростатическом поле. Колебательная система представляет собой два неподвижных металлических электрода, между которыми располагалается изолированная от них легкая бумажная пластина рис 1

Рисунок 1

Рисунок 1

Рисунок 1

При отклонении пластины к одному из электродов, она начинает притягиваться к ближайшему электроду за счет зарядов электрода и индуцированных зарядов противоположных знаков на пластине

При отклонении пластины к одному из электродов, она начинает притягиваться к ближайшему электроду за счет зарядов электрода и индуцированных зарядов противоположных знаков на пластине

При отклонении пластины к одному из электродов, она начинает притягиваться к ближайшему электроду за счет зарядов электрода и индуцированных зарядов противоположных знаков на пластине. При приближении пластины к электроду происходит пробой, и пластина заряжается зарядом, соответствующим знаку электрода.

Одноименные заряды отталкиваются, и пластина начинает движение в сторону другого электрода

Одноименные заряды отталкиваются, и пластина начинает движение в сторону другого электрода

Одноименные заряды отталкиваются, и пластина начинает движение в сторону другого электрода. Далее процесс повторяется. Обратная связь с источником энергии, в нашем случае, осуществляется за счет пробоя в воздухе при приближении пластины к электроду на расстояние, при котором происходит пробой в воздухе.

Нами была построена приближенная модель такого колебательного процесса и определен период колебания системы

Нами была построена приближенная модель такого колебательного процесса и определен период колебания системы

Нами была построена приближенная модель такого колебательного процесса и определен период колебания системы. Обозначим расстояние между неподвижными пластинами d. U–напряжение, приложенное между пластинами. Полагая подвижную пластину не упругой, запишем второй закон Ньютона для центра масс пластины:

Формулы 1.ma=F=Eq- второй закон

Формулы 1.ma=F=Eq- второй закон

Формулы

1.ma=F=Eq- второй закон Ньютона для центра масс пластин
2. -путь пройденный между двумя электродами
3 -период колебания пластины

4 -Полученное соотношение может быть использовано для определения отношения массы к заряду.

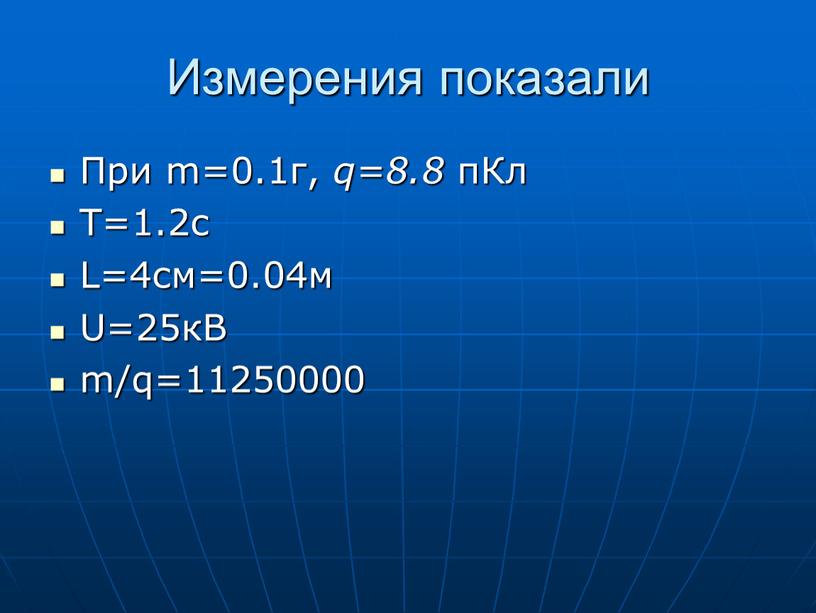

Измерения показали При m=0.1г, q=8

Измерения показали При m=0.1г, q=8

Измерения показали

При m=0.1г, q=8.8 пКл
T=1.2c
L=4см=0.04м
U=25кВ
m/q=11250000

Таким образом, проведенное исследование позволяет предложить способ измерения электроемкости тел произвольной формы и измерять величину заряда тела

Таким образом, проведенное исследование позволяет предложить способ измерения электроемкости тел произвольной формы и измерять величину заряда тела

Таким образом, проведенное исследование позволяет предложить способ измерения электроемкости тел произвольной формы и измерять величину заряда тела.

Нами был изготовлен электростатический двигатель, который может питаться от конденсатора

Нами был изготовлен электростатический двигатель, который может питаться от конденсатора

Нами был изготовлен электростатический двигатель, который может питаться от конденсатора. Такие двигатели давно известны и они используются, например, при изготовлении малошумных вентиляторов. Рис 2

Рисунок 2

Рисунок 2

Рисунок 2

Заряд стекает с неподвижных электродов за счет пробоя в воздухе, электроды ротора отталкиваются от статора и ротор начинает вращаться

Заряд стекает с неподвижных электродов за счет пробоя в воздухе, электроды ротора отталкиваются от статора и ротор начинает вращаться

Заряд стекает с неподвижных электродов за счет пробоя в воздухе, электроды ротора отталкиваются от статора и ротор начинает вращаться. Большим достоинством такого двигателя является отсутствие щеток, что резко снижает трение и повышает КПД и ресурс двигателя.

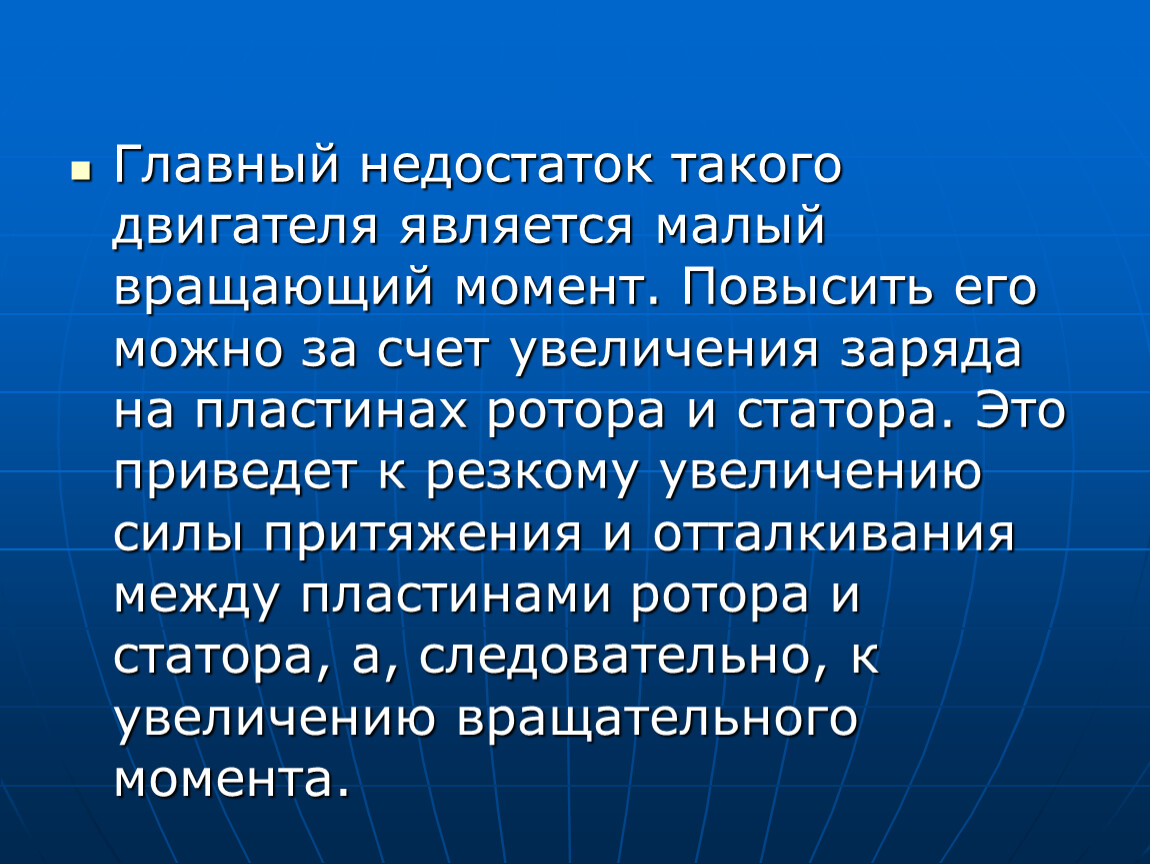

Главный недостаток такого двигателя является малый вращающий момент

Главный недостаток такого двигателя является малый вращающий момент

Главный недостаток такого двигателя является малый вращающий момент. Повысить его можно за счет увеличения заряда на пластинах ротора и статора. Это приведет к резкому увеличению силы притяжения и отталкивания между пластинами ротора и статора, а, следовательно, к увеличению вращательного момента.

Видео 1 MVI_1458.MOV

Видео 1 MVI_1458.MOV

Видео 1

MVI_1458.MOV

Видео 2 MVI_1463.MOV

Видео 2 MVI_1463.MOV

Видео 2

MVI_1463.MOV

В ходе проведённых исследований нами получены следующие результаты

В ходе проведённых исследований нами получены следующие результаты

В ходе проведённых исследований нами получены следующие результаты

Способ измерения заряда тел
Способ измерения емкости тел
Предложен способ увеличения вращательного момента электростатического двигателя
