Урок на тему " Разметка шипов на царгах и их пиление" 9 класс школа 8 вида

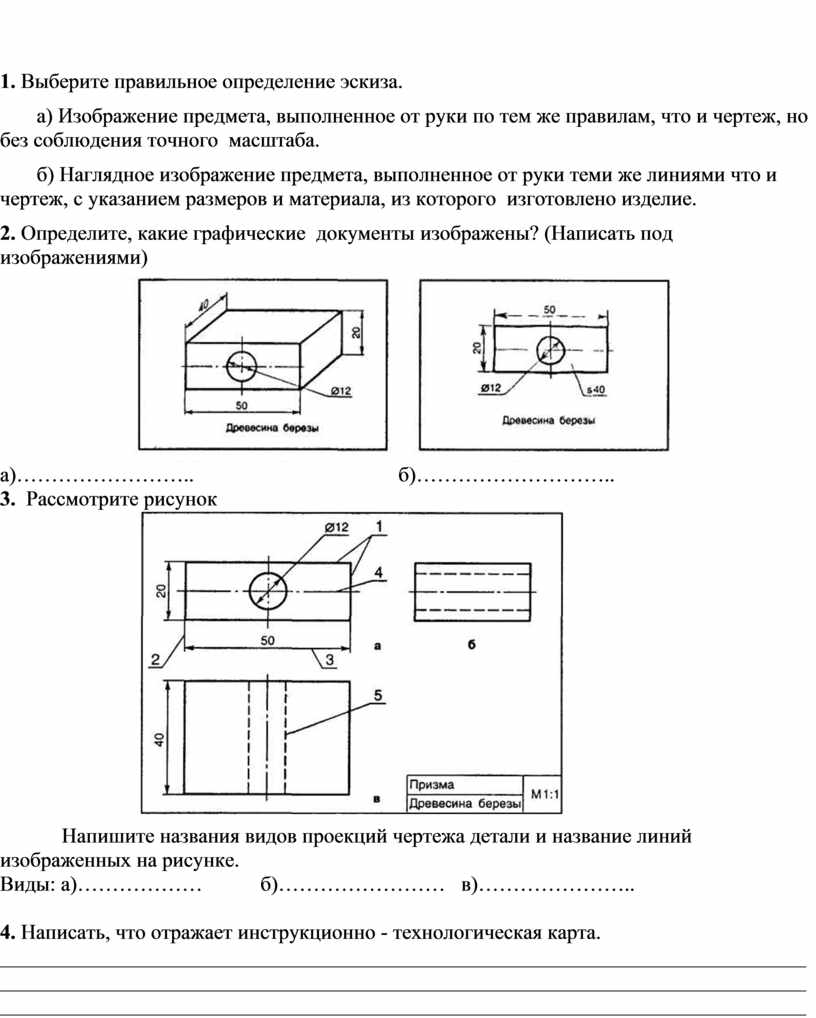

1. Выберите правильное определение эскиза.

       а) Изображение предмета, выполненное от руки по тем же правилам, что и чертеж, но без соблюдения точного  масштаба.

       б) Наглядное изображение предмета, выполненное от руки теми же линиями что и чертеж, с указанием размеров и материала, из которого  изготовлено изделие.

2. Определите, какие графические  документы изображены? (Написать под изображениями)

а)……………………..                                       б)………………………..

3.  Рассмотрите рисунок

Напишите названия видов проекций чертежа детали и название линий изображенных на рисунке.

Виды: а)………………           б)……………………   в)…………………..

4. Написать, что отражает инструкционно - технологическая карта. _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________
