Преподаватель Грабаров М.Н.
Государственное бюджетное профессиональное образовательное учреждение Московской области «Колледж «Коломна» МДК 01.01. Основы технологии сварки и сварочное оборудование Тема: «Причины возникновения дефектов в сварных швах»
1
2

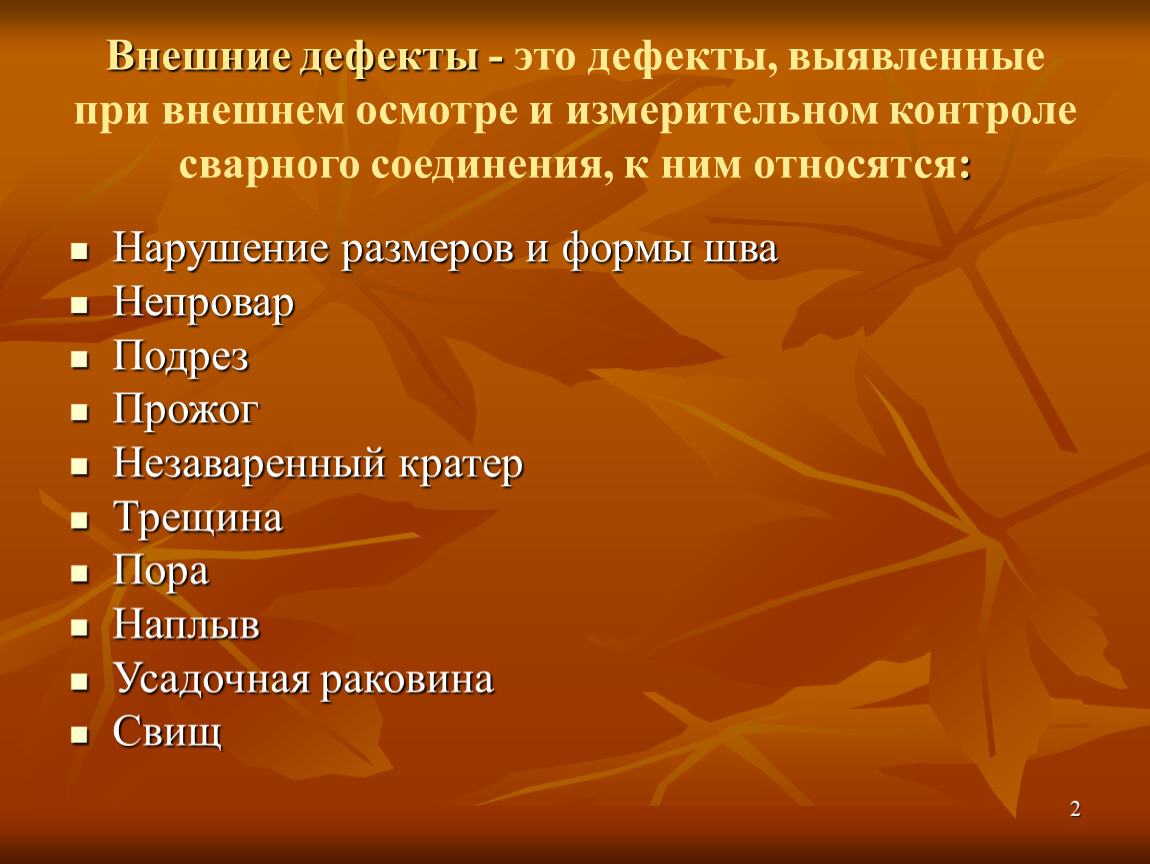

Внешние дефекты - это дефекты, выявленные при внешнем осмотре и измерительном контроле сварного соединения, к ним относятся:

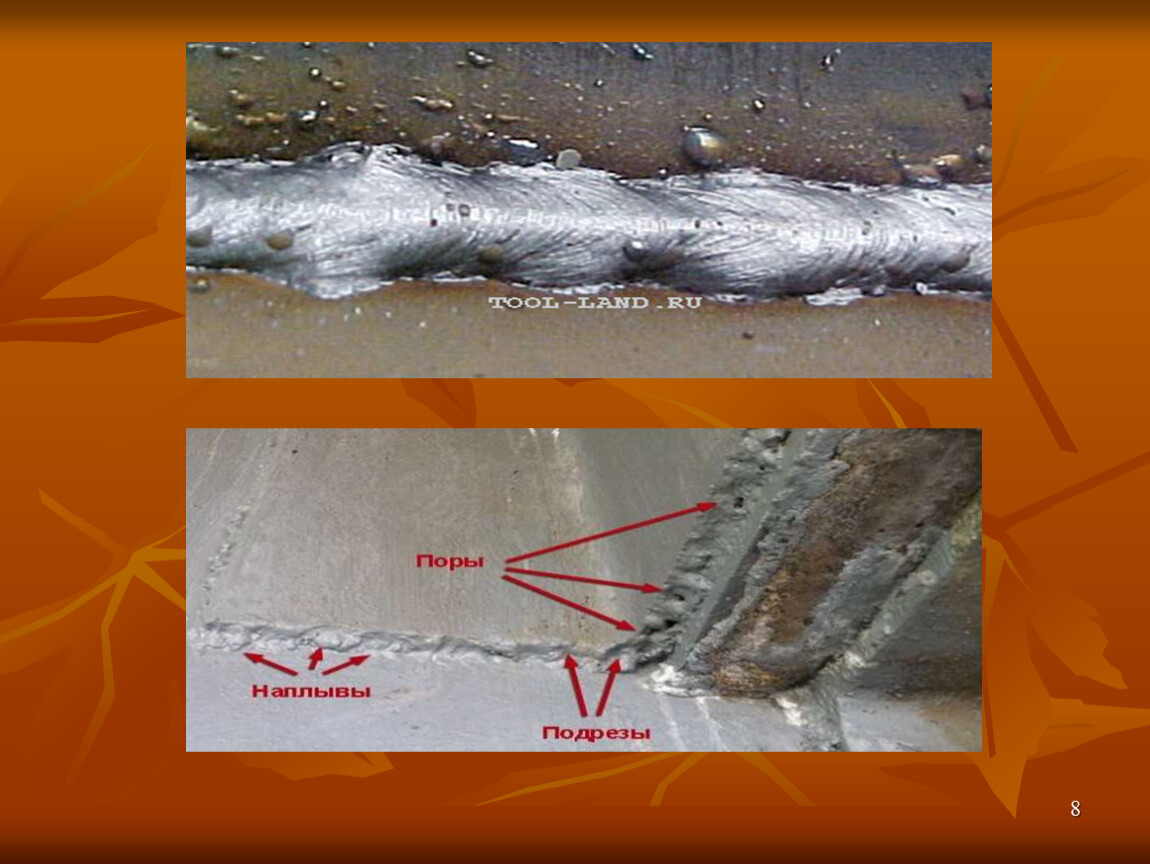

Нарушение размеров и формы шва
Непровар
Подрез
Прожог
Незаваренный кратер
Трещина
Пора
Наплыв
Усадочная раковина
Свищ
3

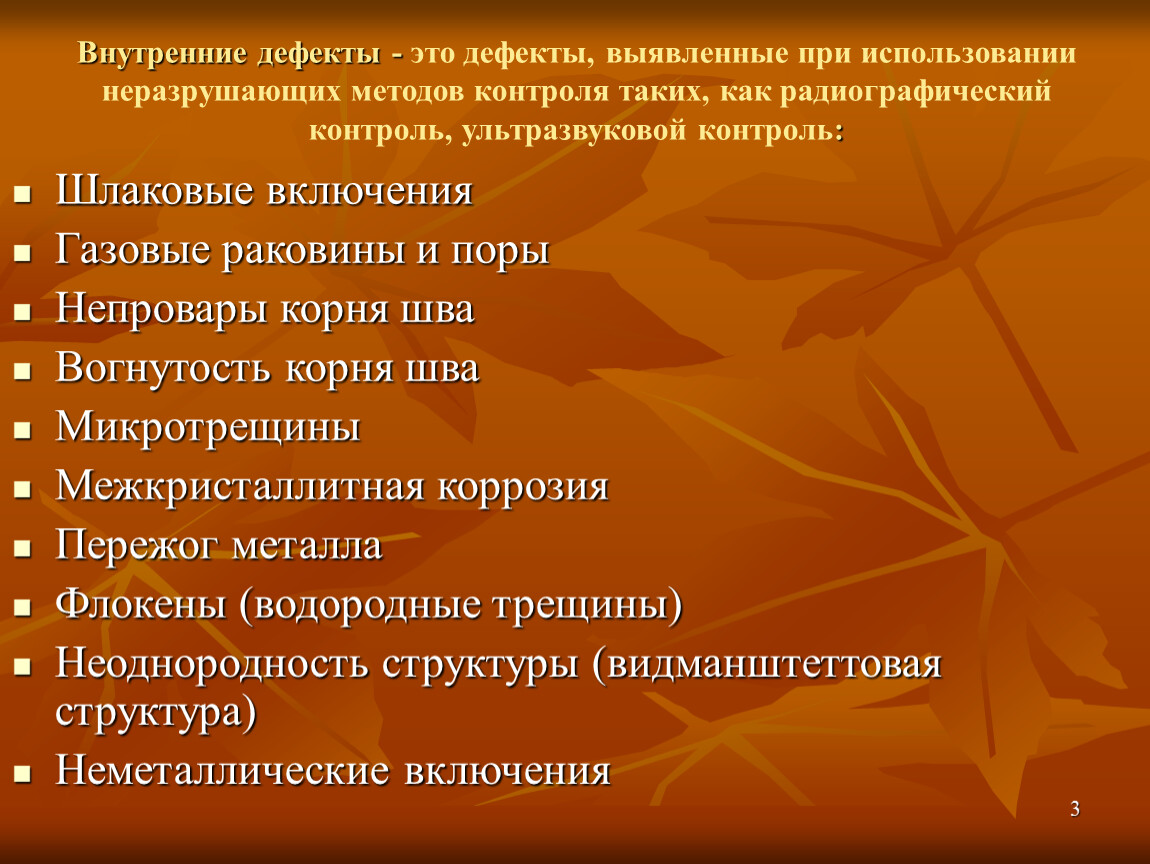

Внутренние дефекты - это дефекты, выявленные при использовании неразрушающих методов контроля таких, как радиографический контроль, ультразвуковой контроль:
Шлаковые включения
Газовые раковины и поры
Непровары корня шва
Вогнутость корня шва
Микротрещины
Межкристаллитная коррозия
Пережог металла
Флокены (водородные трещины)
Неоднородность структуры (видманштеттовая структура)
Неметаллические включения
4
5

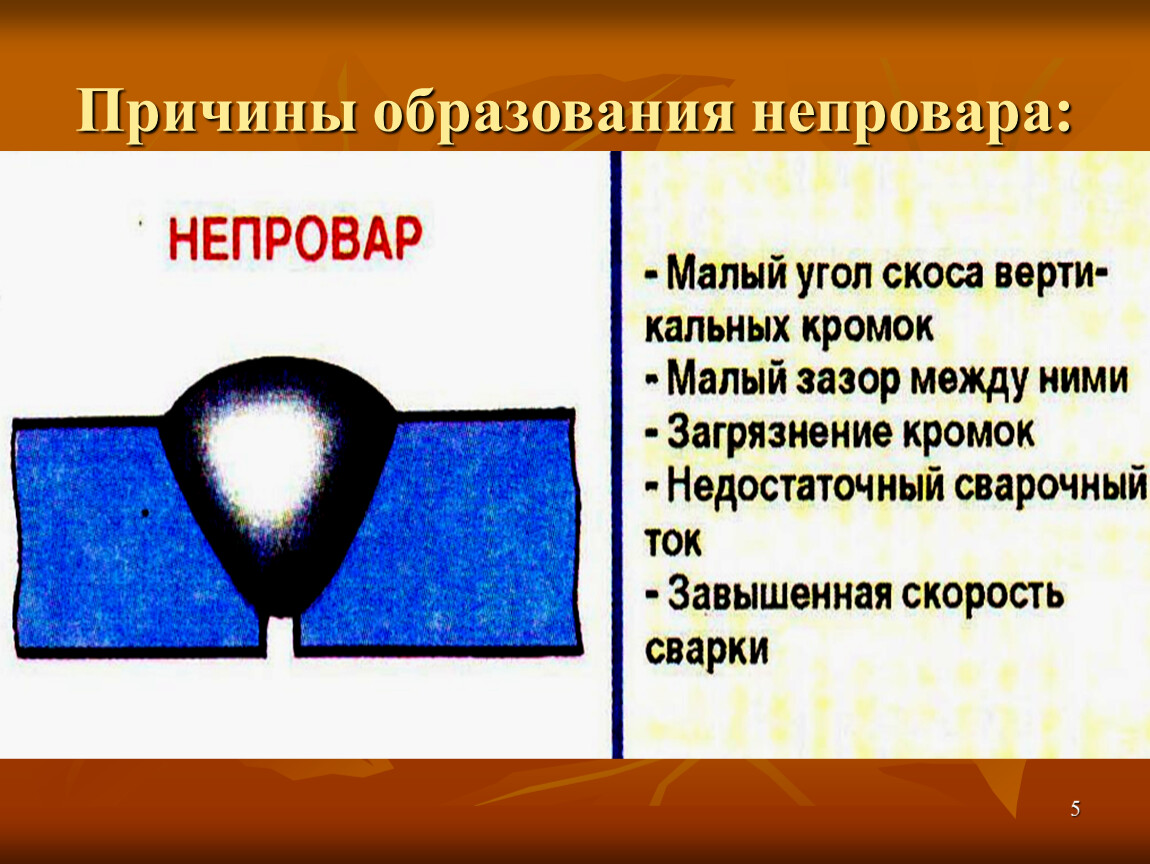

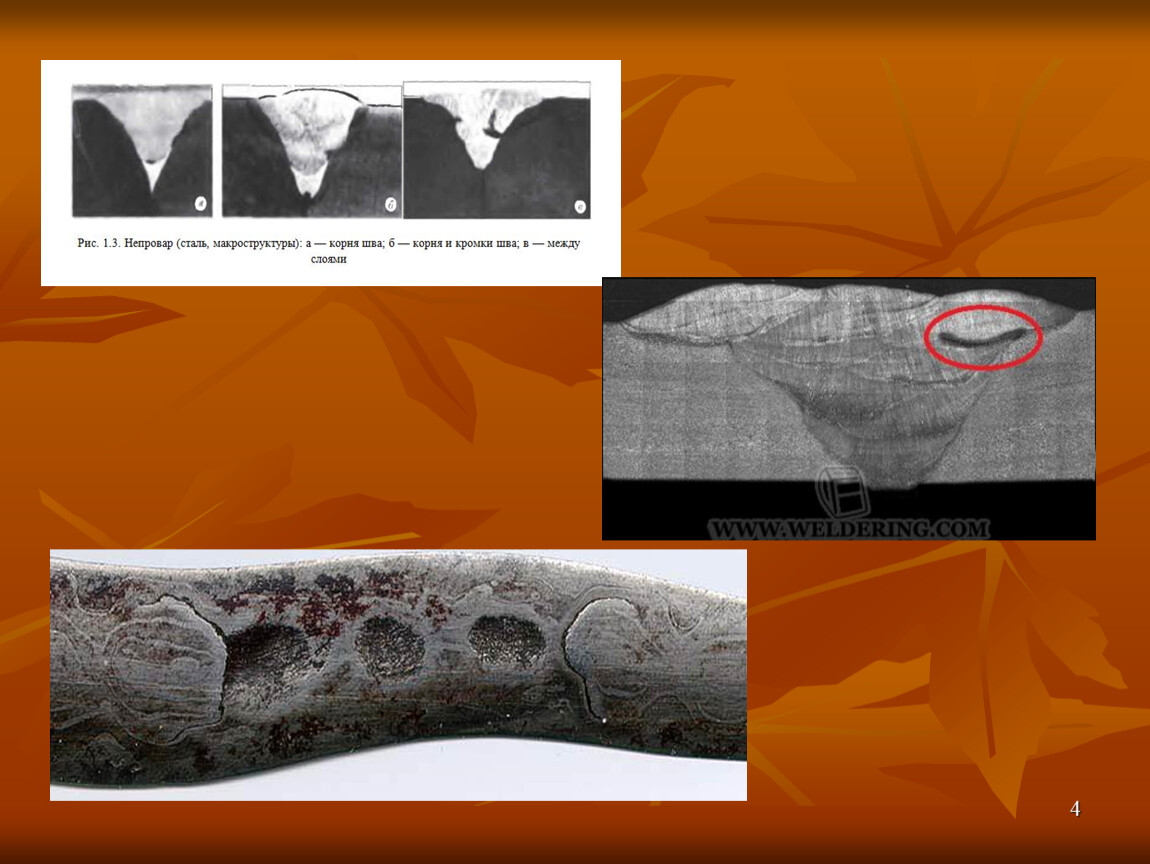

Причины образования непровара:
6
7

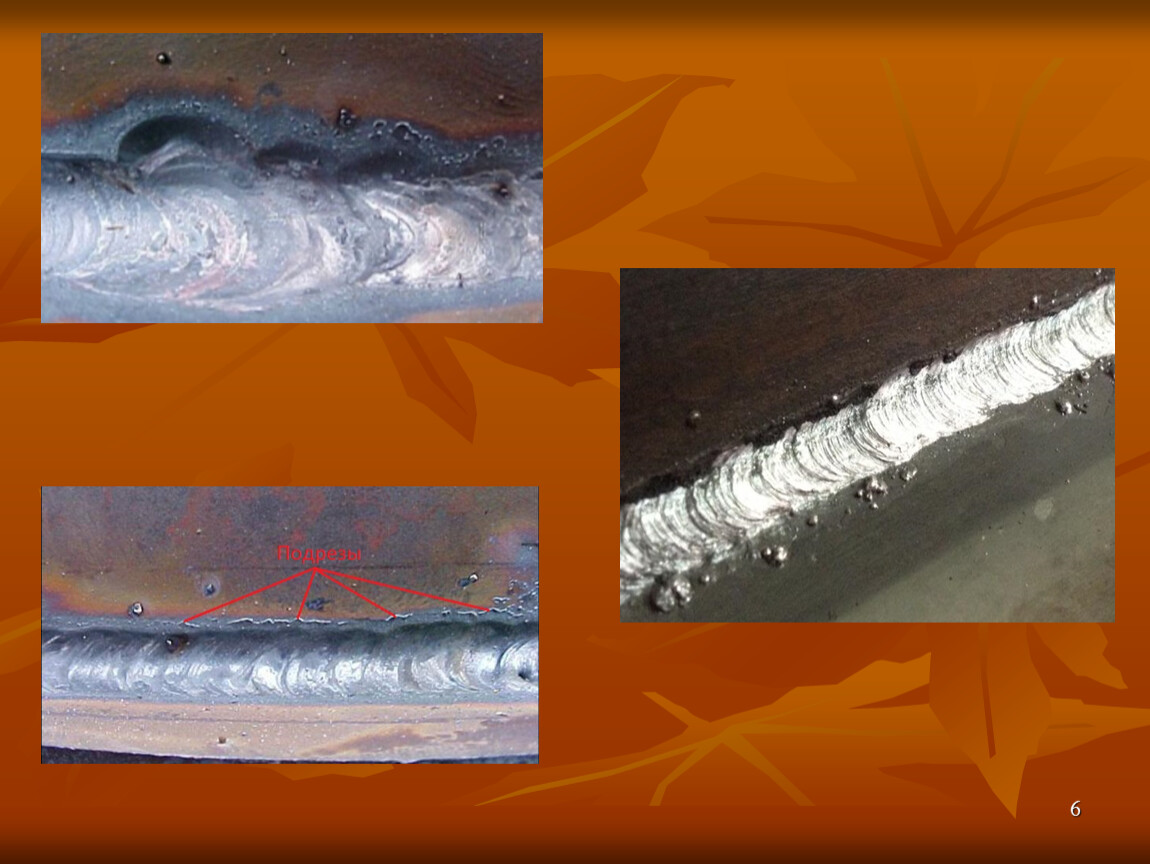

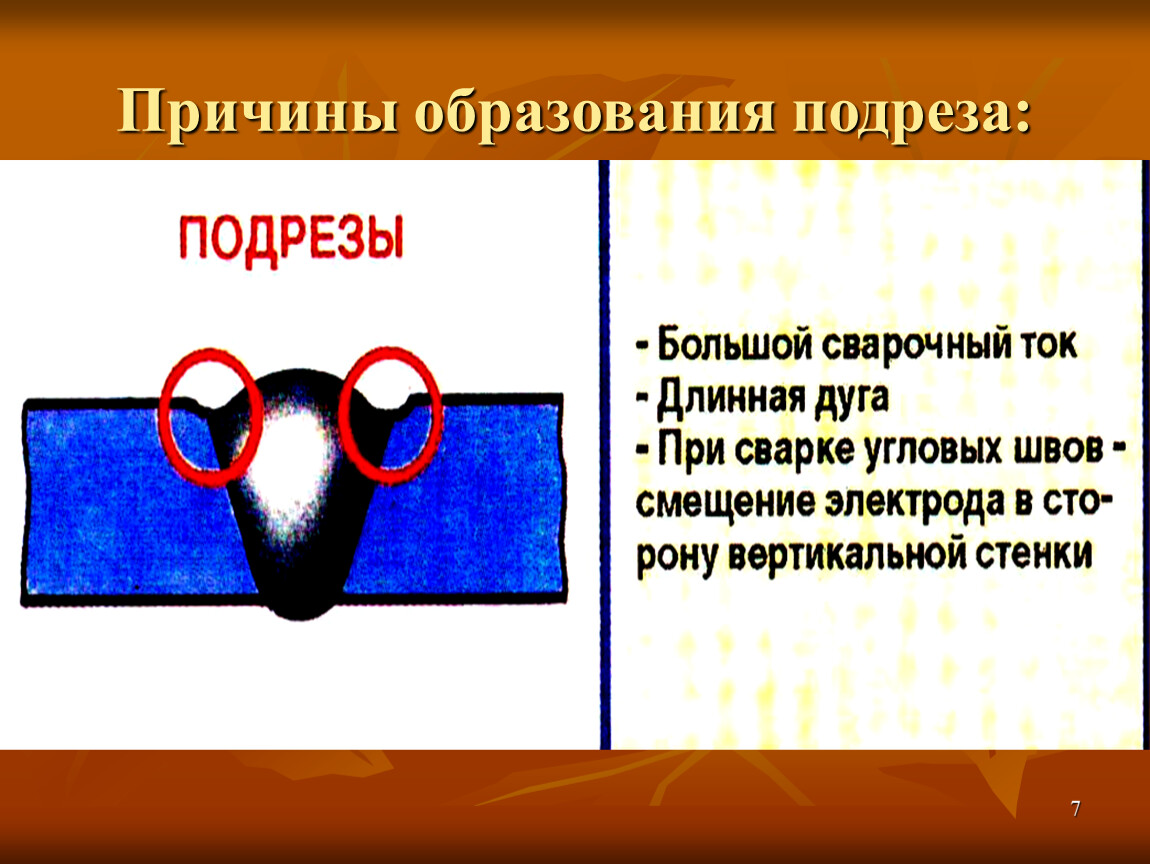

Причины образования подреза:
8
9

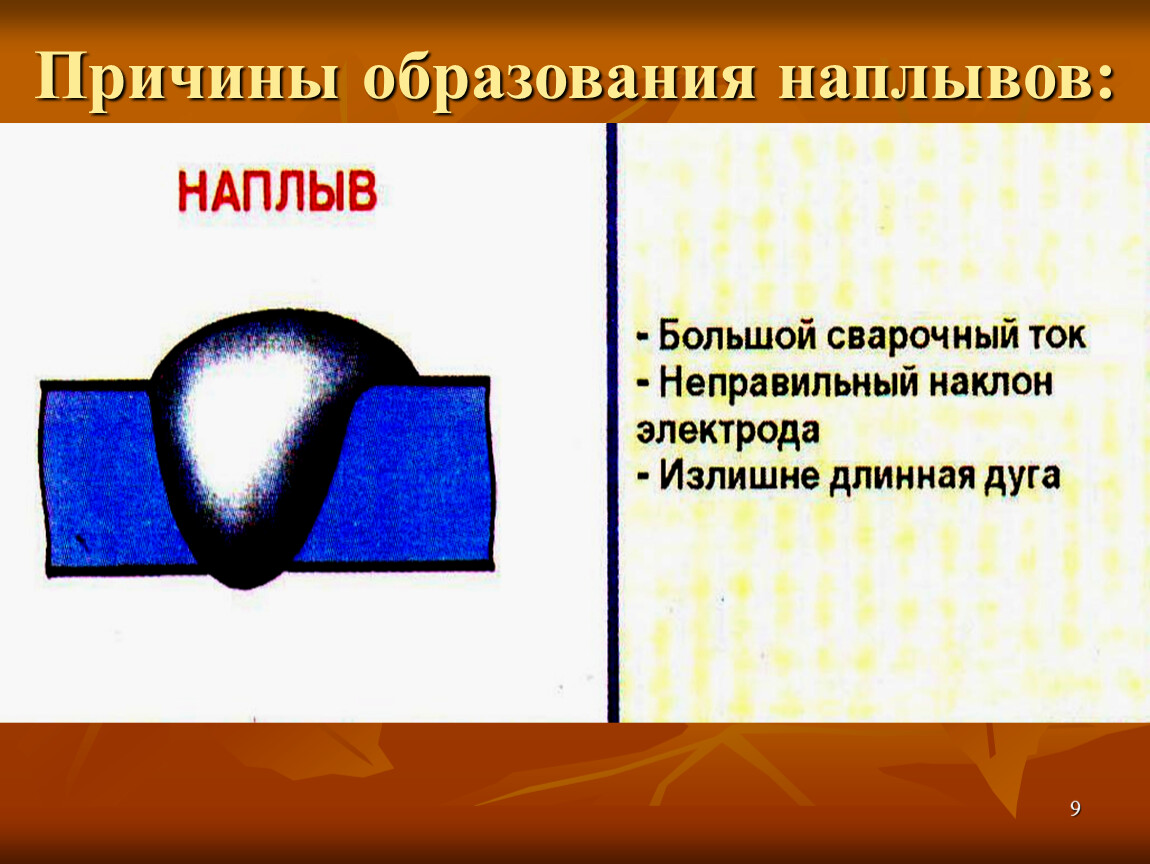

Причины образования наплывов:
10
11

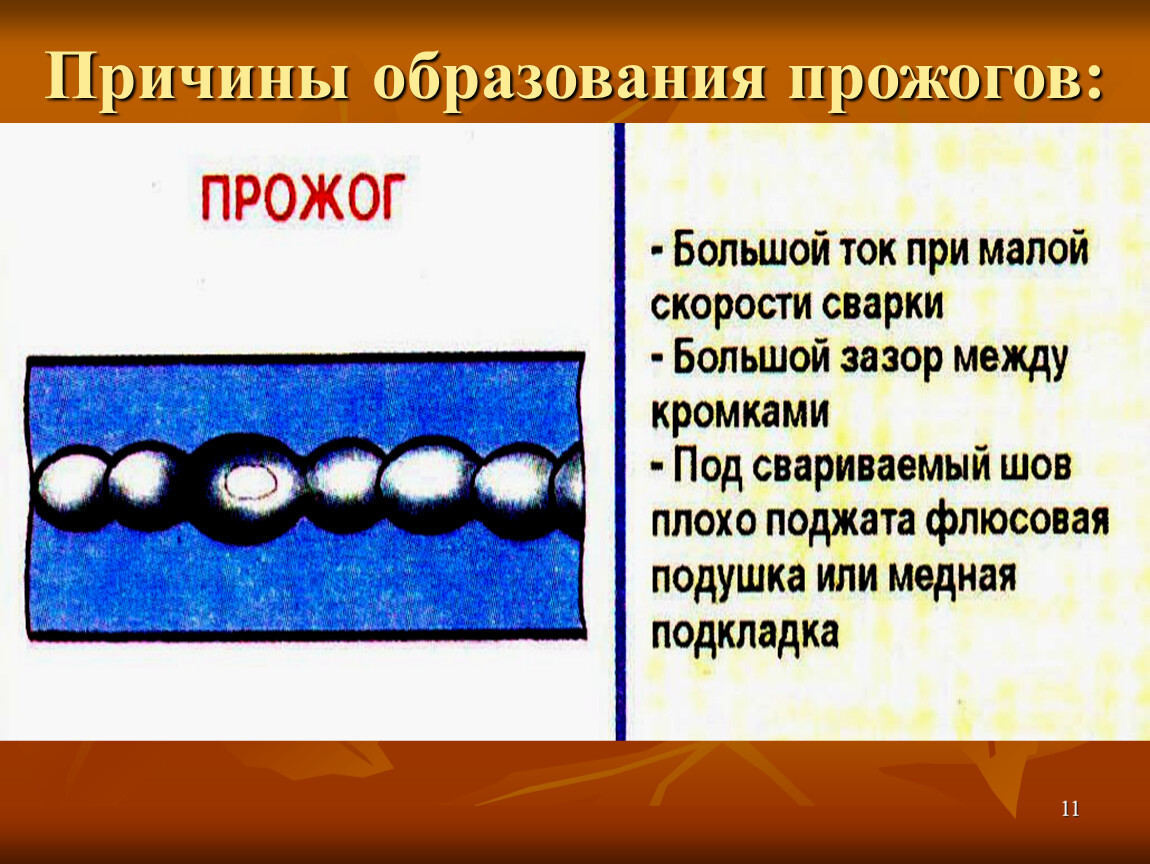

Причины образования прожогов:
12
13

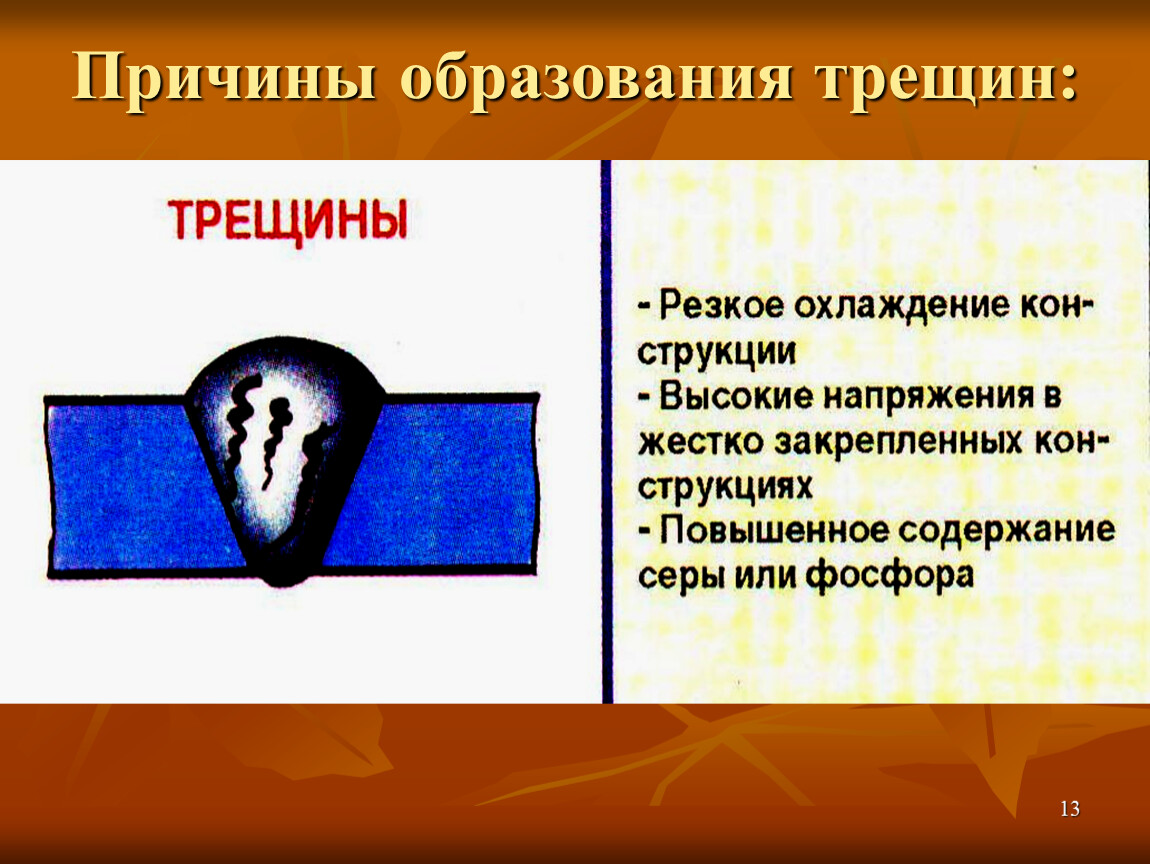

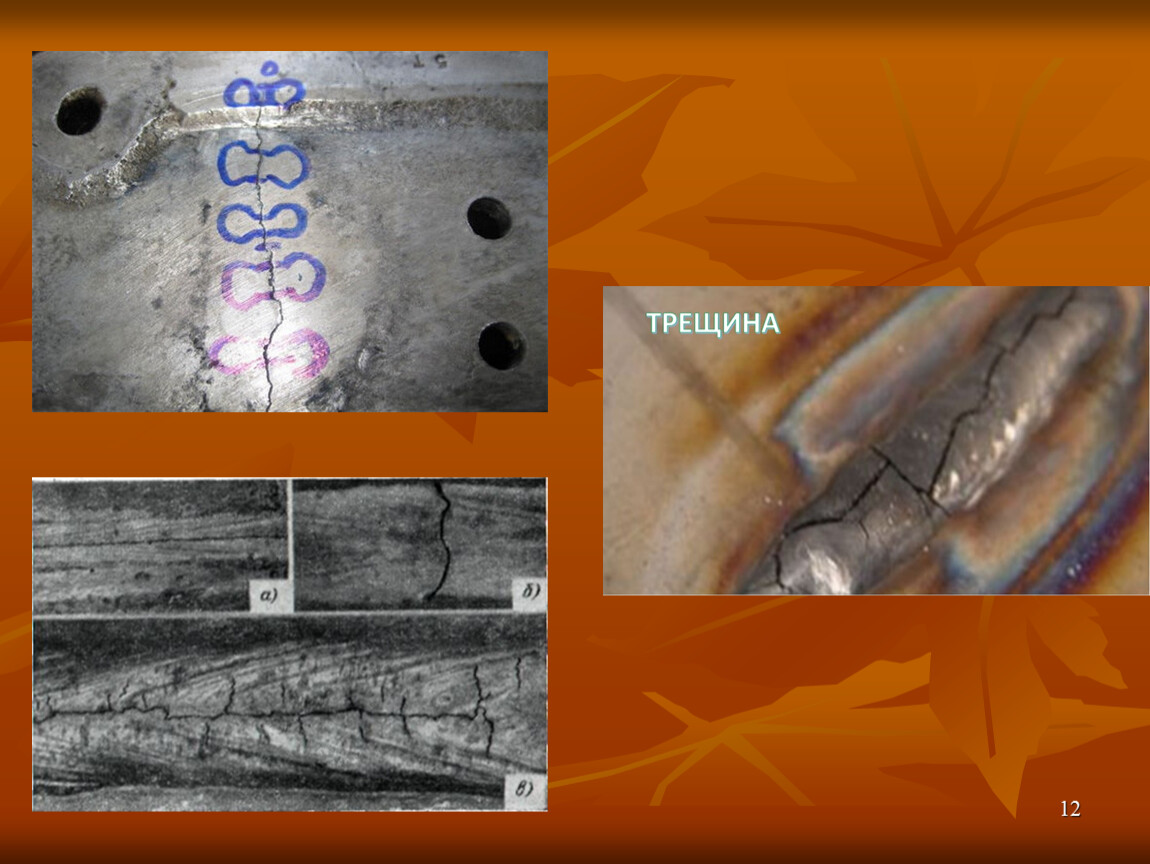

Причины образования трещин:
02.07.2025
14
15

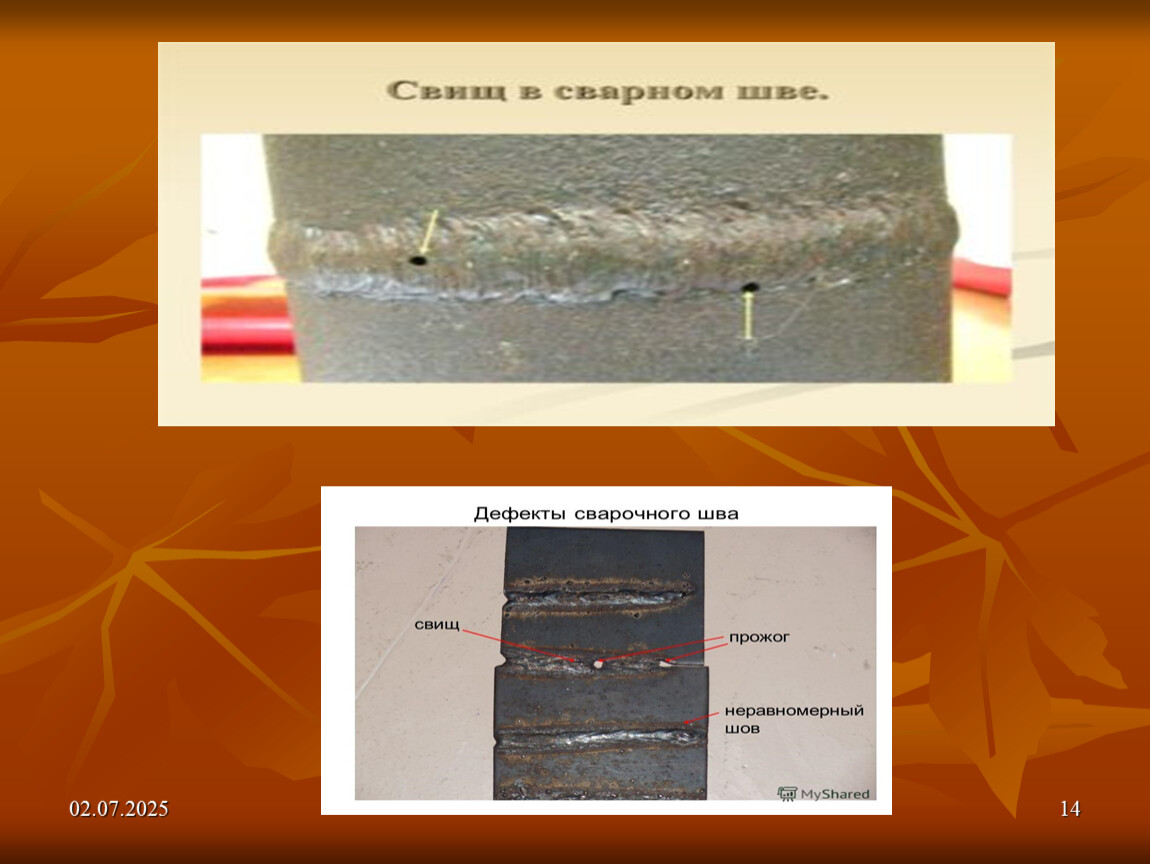

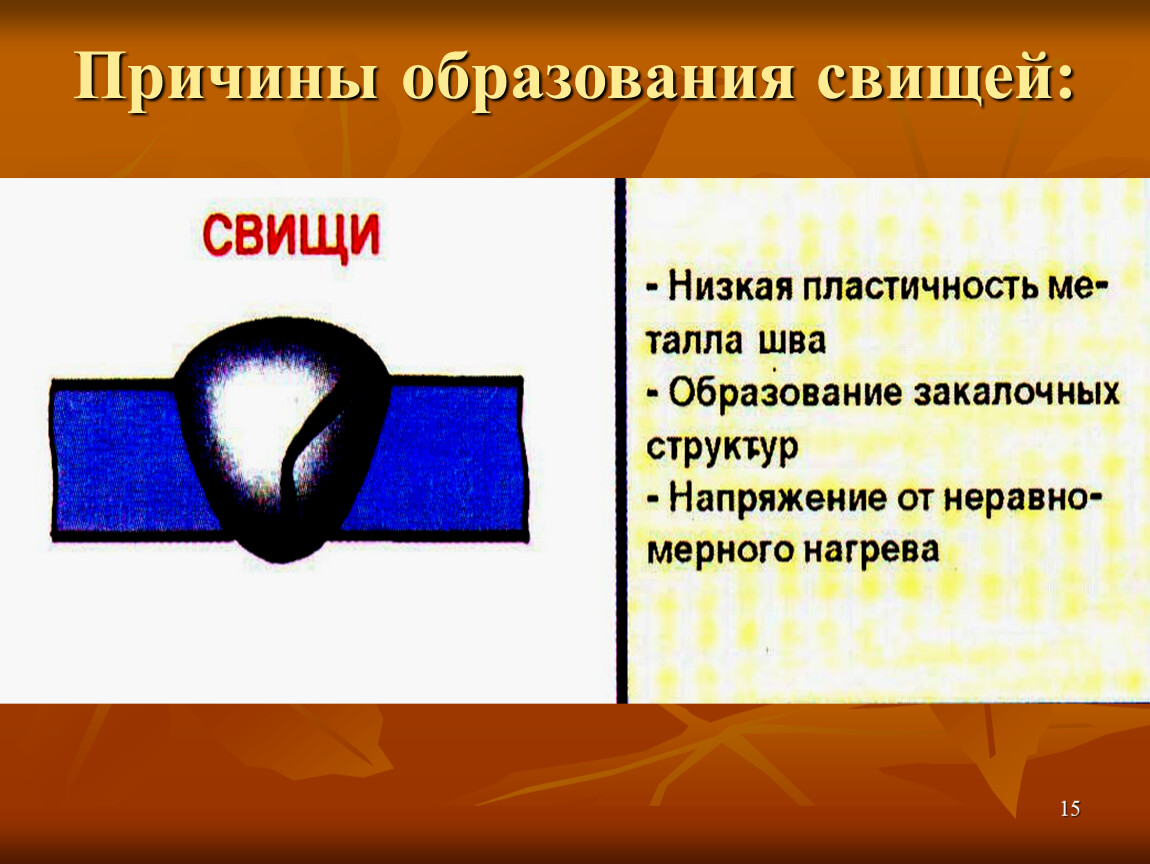

Причины образования свищей:
16
17

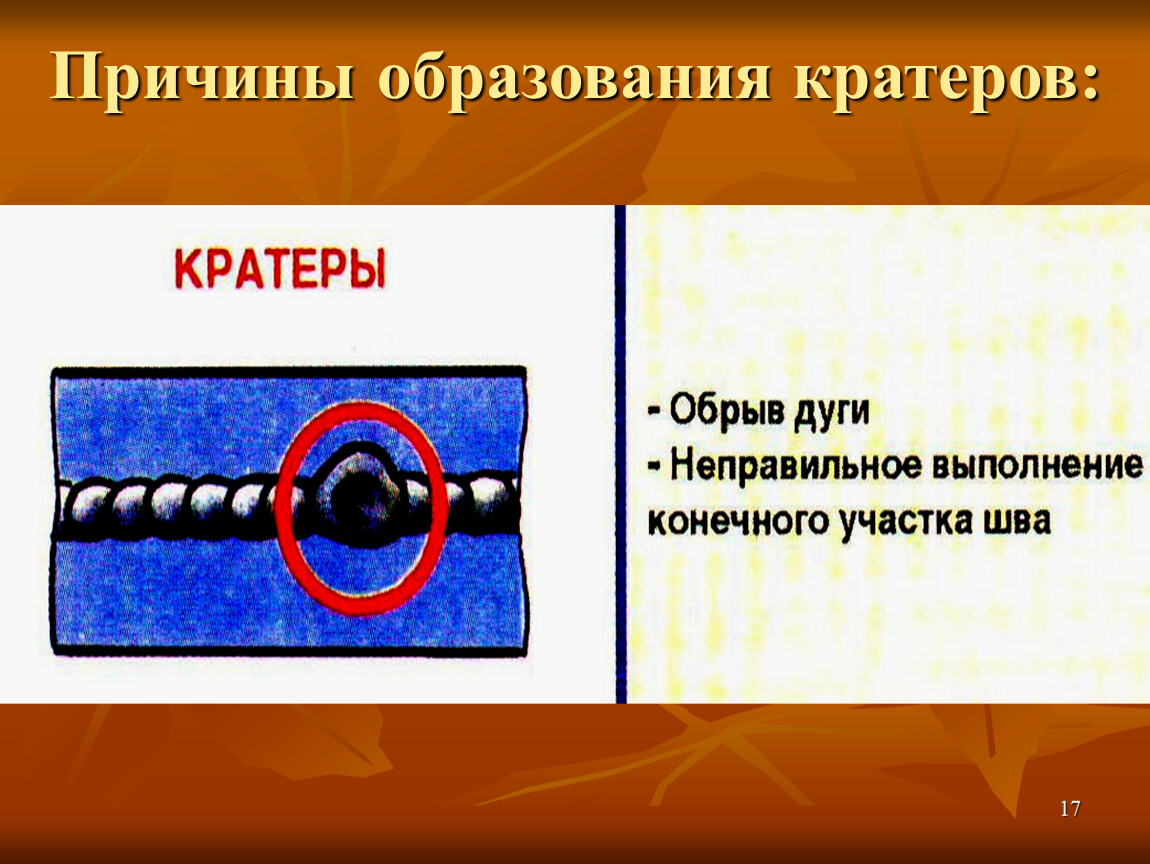

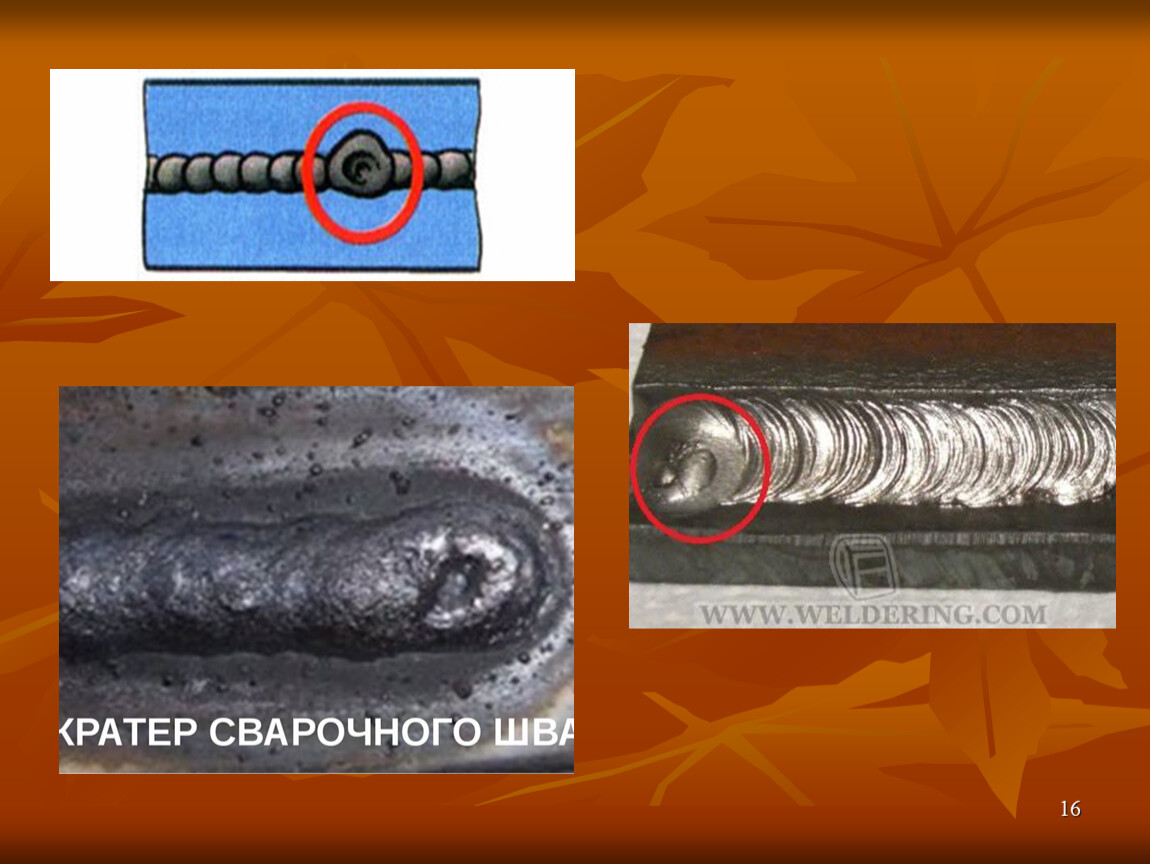

Причины образования кратеров:
18
19

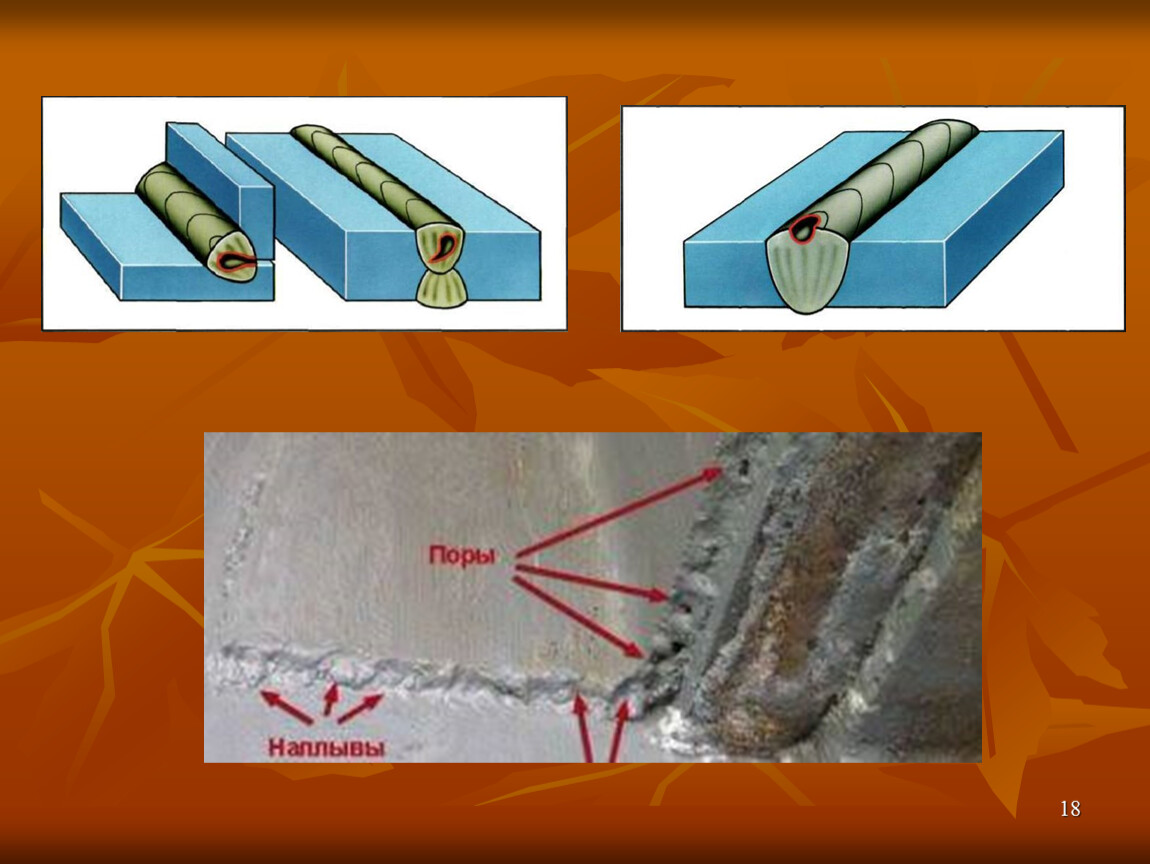

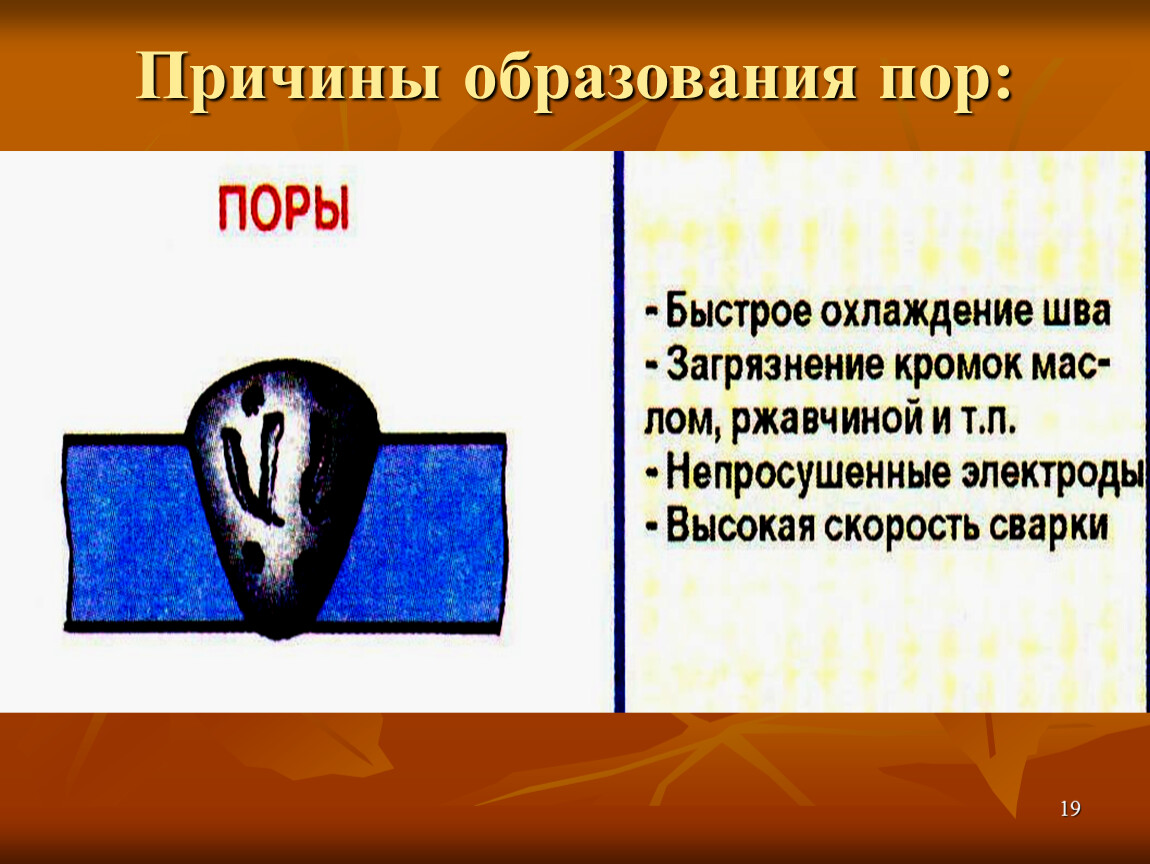

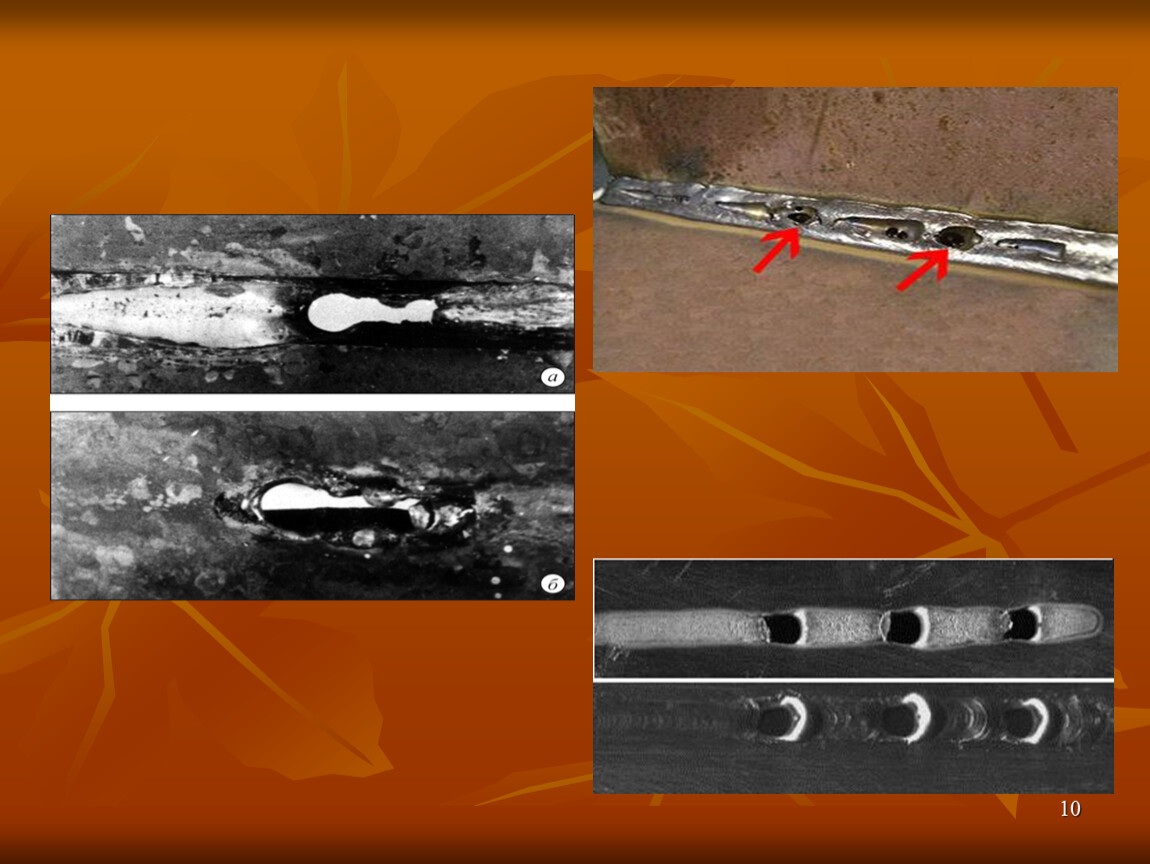

Причины образования пор:
20

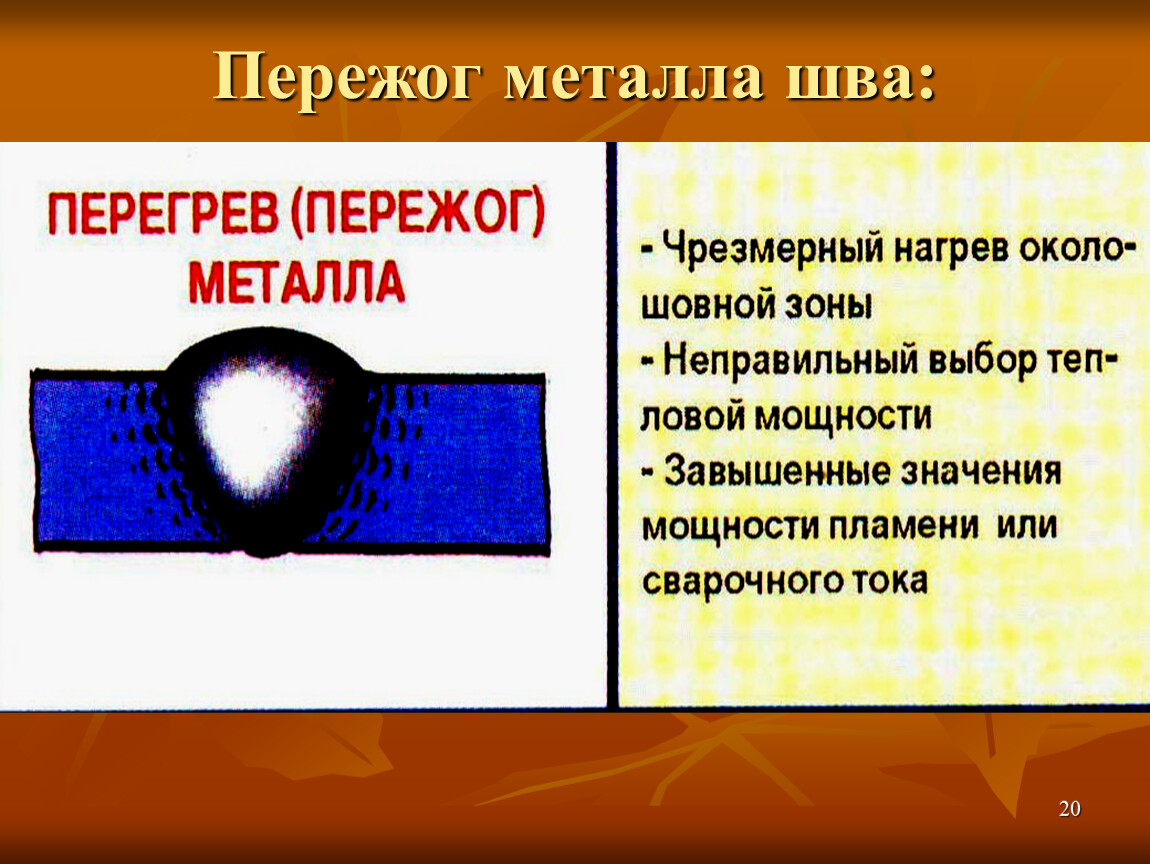

Пережог металла шва:
21

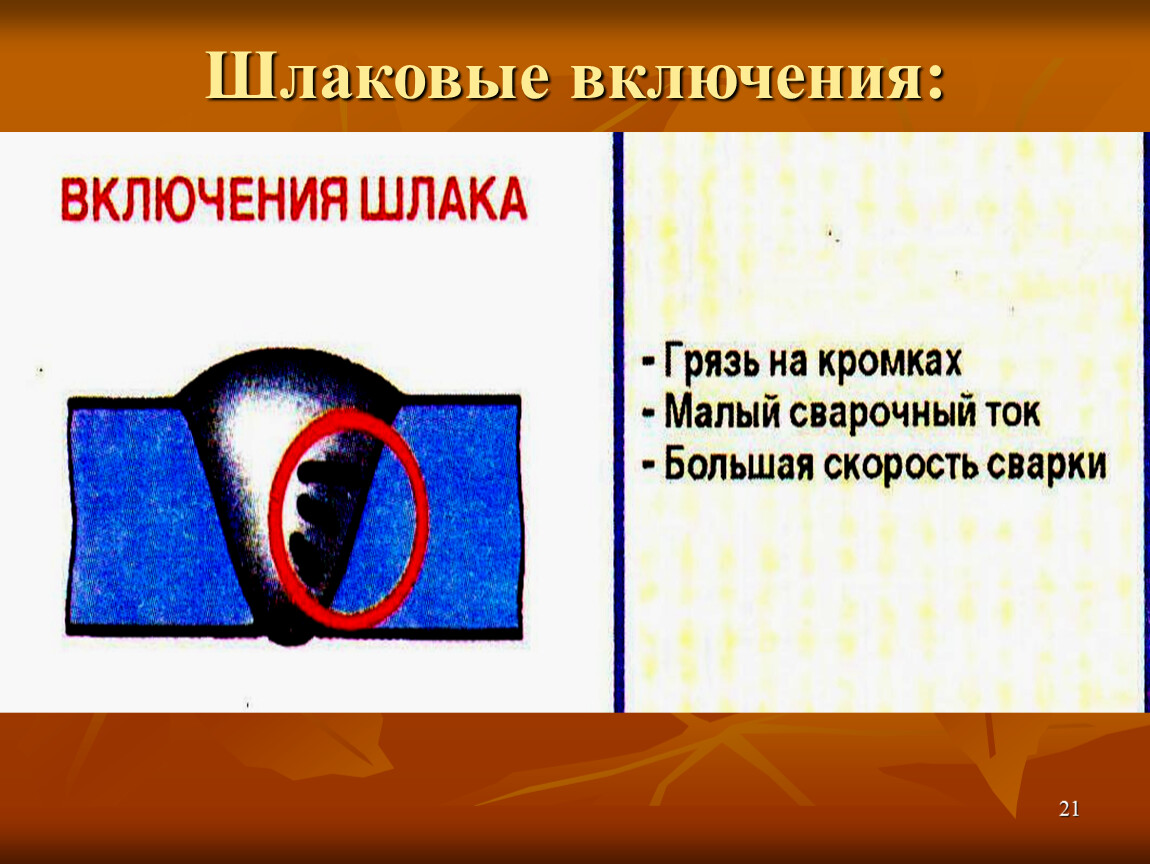

Шлаковые включения:
22

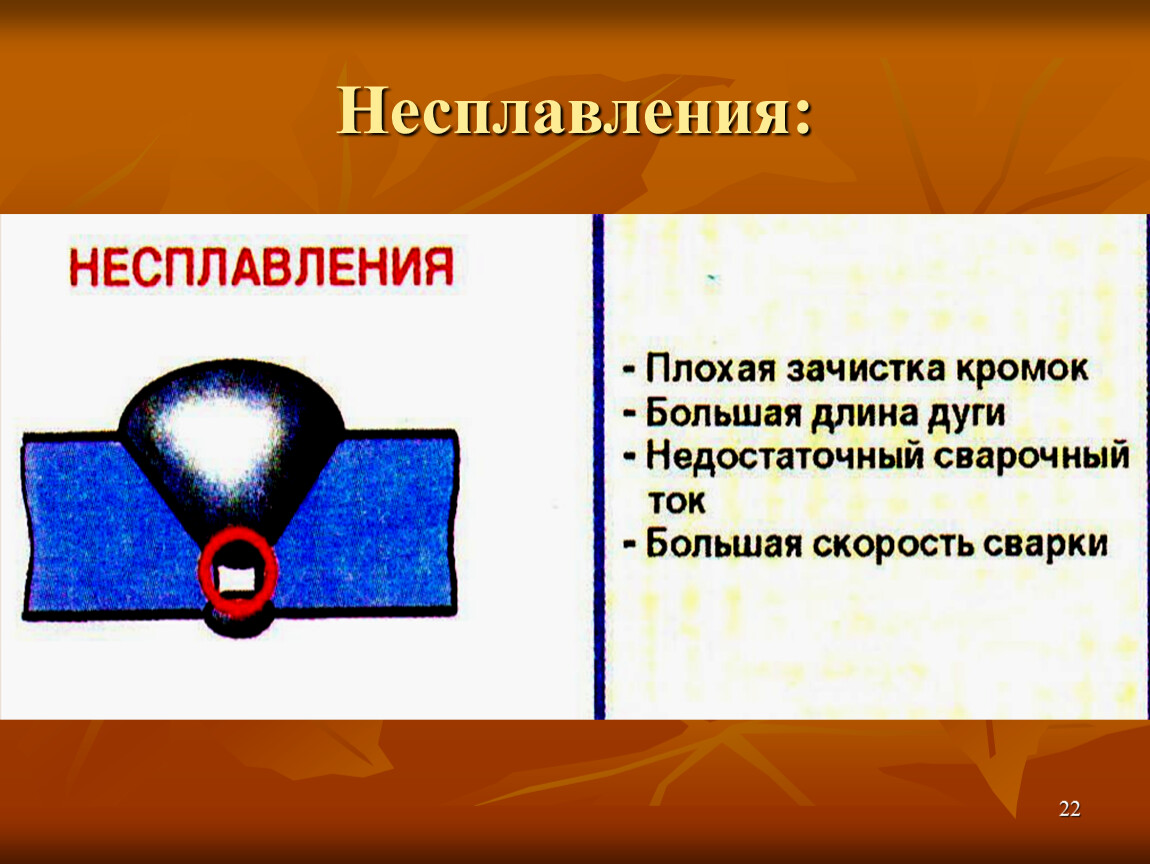

Несплавления:
23

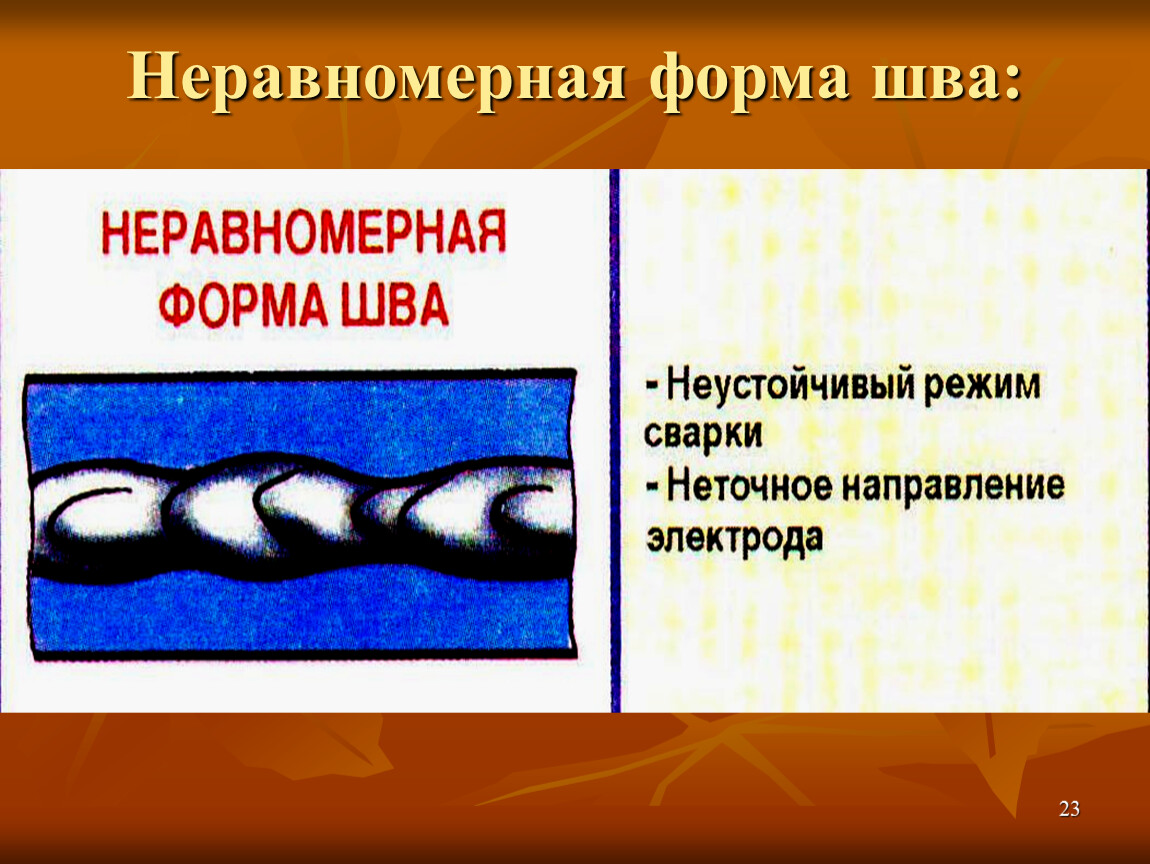

Неравномерная форма шва:
24
Благодарю за внимание!
