Отклонение от прямолинейного распространения волн и огибание волнами краев препятствий, называется дифракцией. Дифракция характерна любому волновому процессу. При этом наблюдается искривление волновых поверхностей у краев препятствий.На явлении дифракции основано устройство оптического прибора – дифракционной решетки. Дифракционная решетка представляет собой совокупность большого числа очень узких щелей, разделенных непрозрачными промежутками. Число штрихов доходит до нескольких тысяч на один миллиметр, общее число штрихов превышает сто тысяча.

31. Дифракция света. Дифракционная решетка.ppt

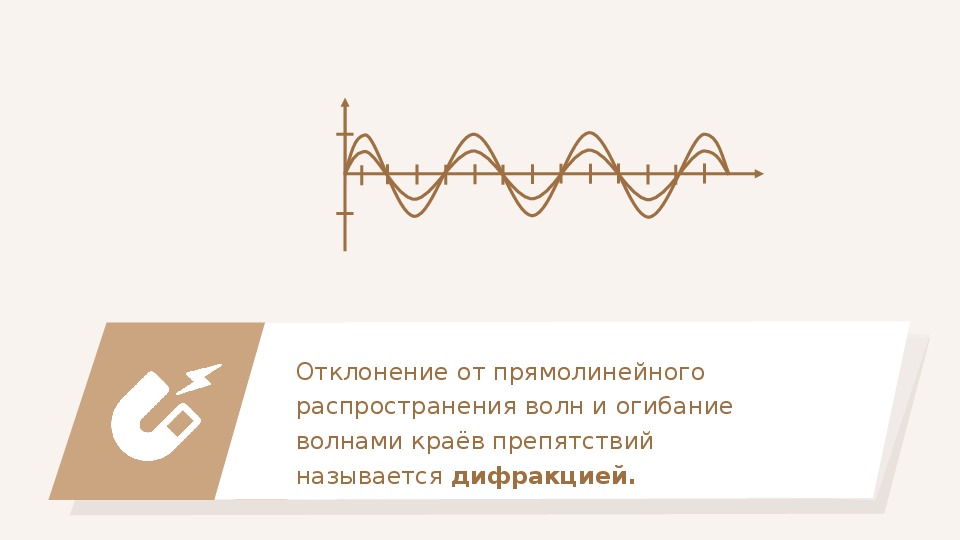

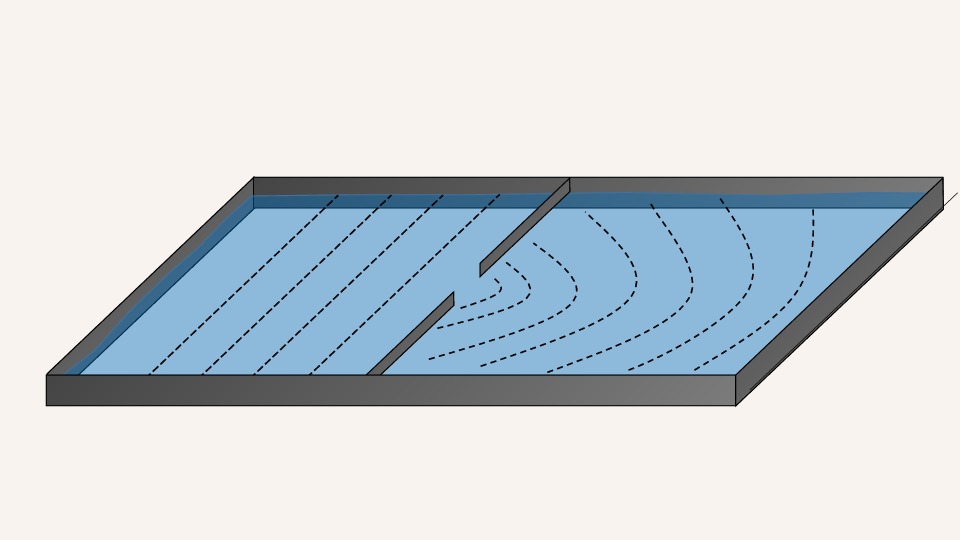

Отклонение от прямолинейного распространения волн и огибание волнами краёв препятствий называется дифракцией.

В 1802 году Томас Юнг, открывший интерференцию света, поставил классический опыт по дифракции. Томас Юнг 1773–1829 гг.

Опыт Юнга

Согласно идее Френеля, волновая поверхность в любой момент времени представляет собой результат интерференции волн. Огюстен Френель 1788–1827 гг.

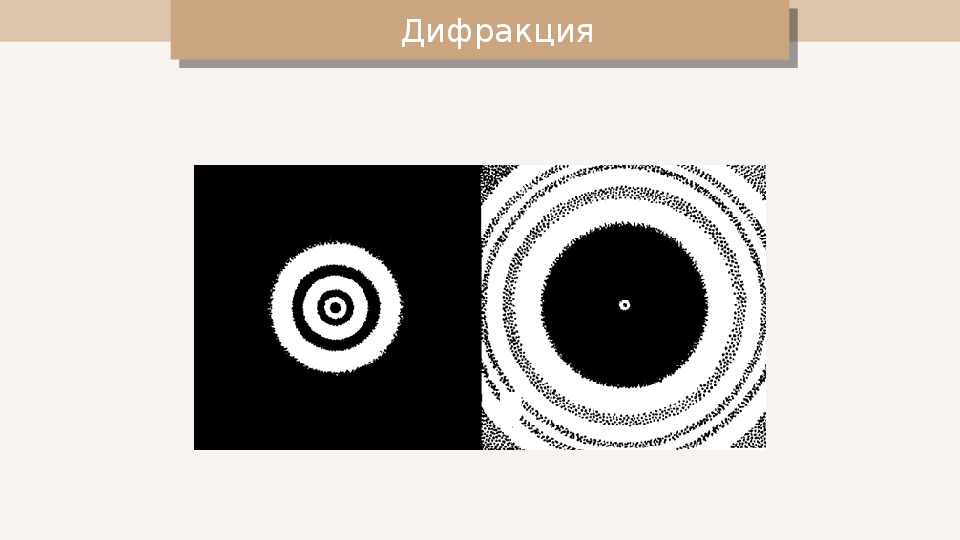

Дифракция

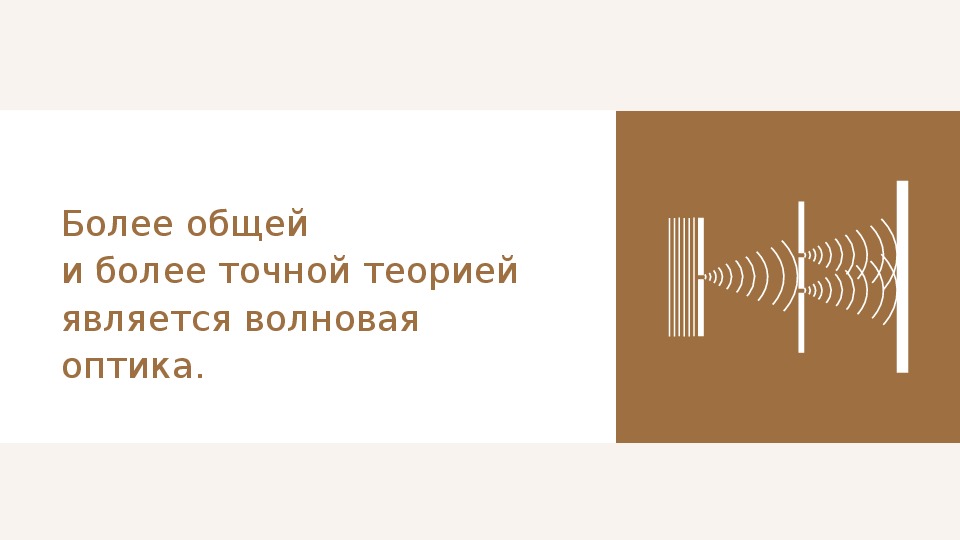

Более общей и более точной теорией является волновая оптика.

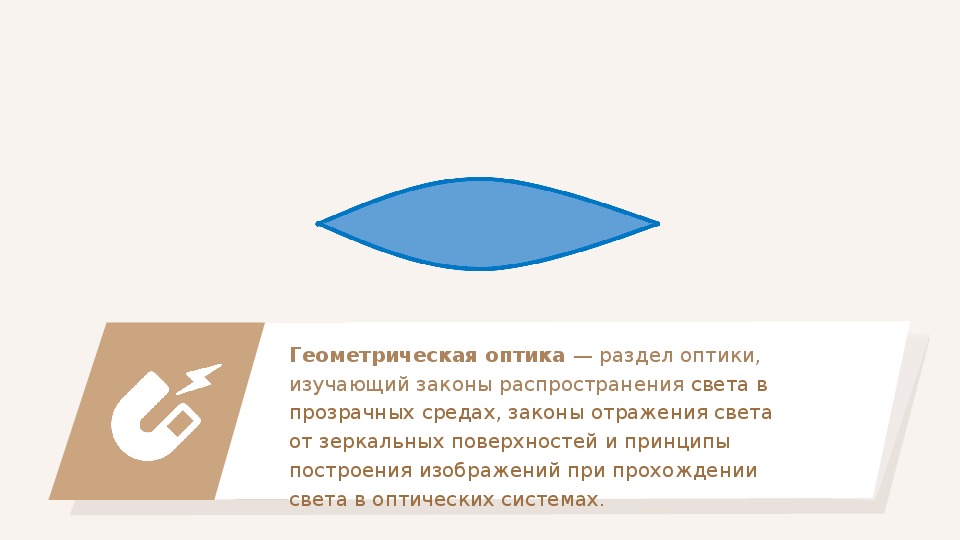

Геометрическая оптика — раздел оптики, изучающий законы распространения света в прозрачных средах, законы отражения света от зеркальных поверхностей и принципы построения изображений при прохождении света в оптических системах.

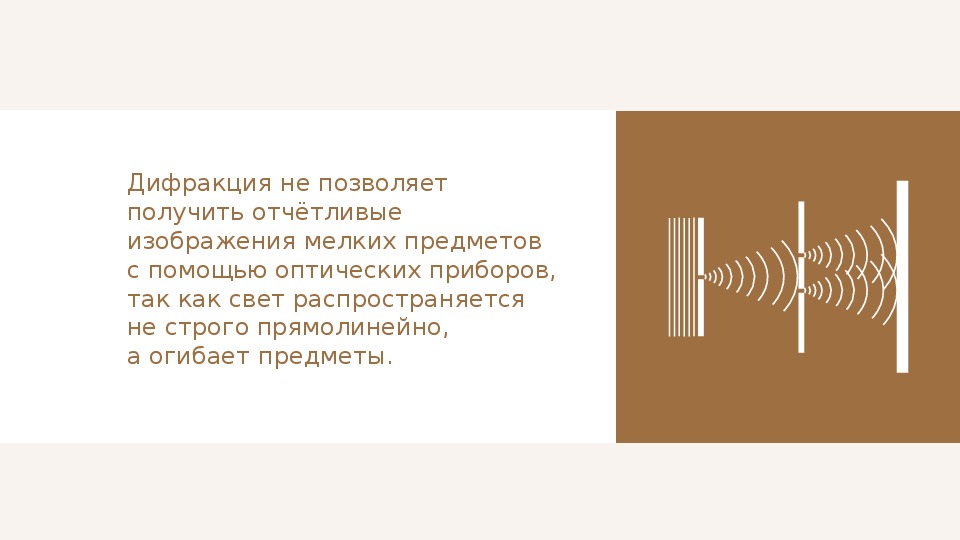

Дифракция не позволяет получить отчётливые изображения мелких предметов с помощью оптических приборов, так как свет распространяется не строго прямолинейно, а огибает предметы.

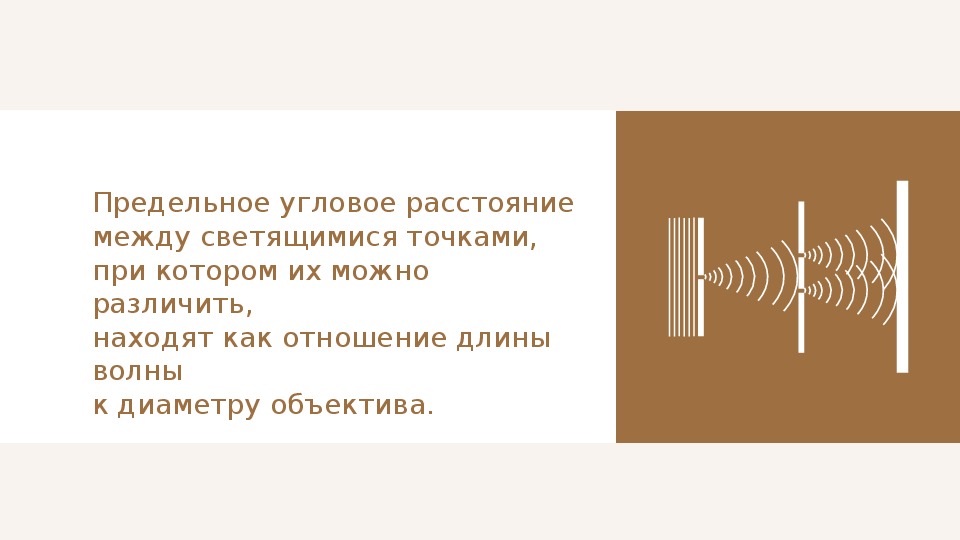

Предельное угловое расстояние между светящимися точками, при котором их можно различить, находят как отношение длины волны к диаметру объектива.

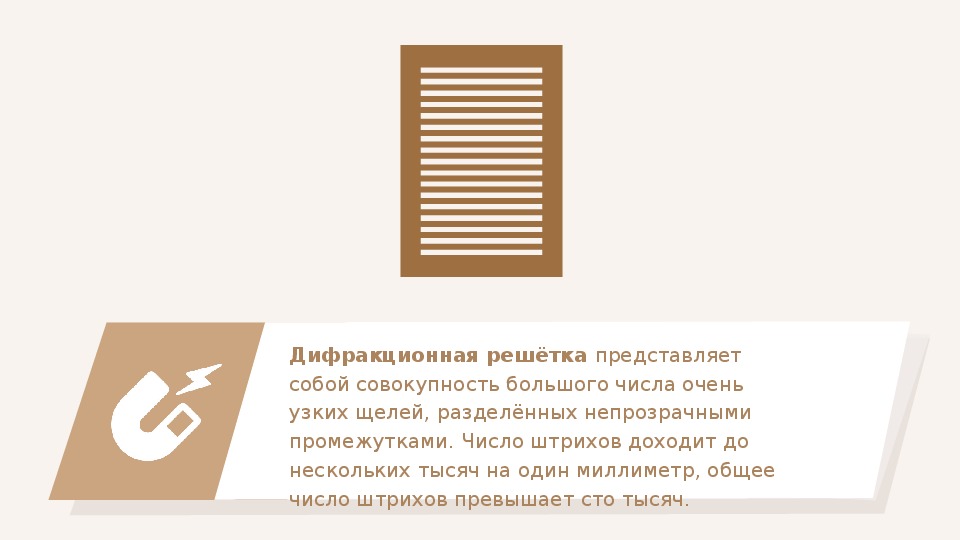

Дифракционная решётка представляет собой совокупность большого числа очень узких щелей, разделённых непрозрачными промежутками. Число штрихов доходит до нескольких тысяч на один миллиметр, общее число штрихов превышает сто тысяч.

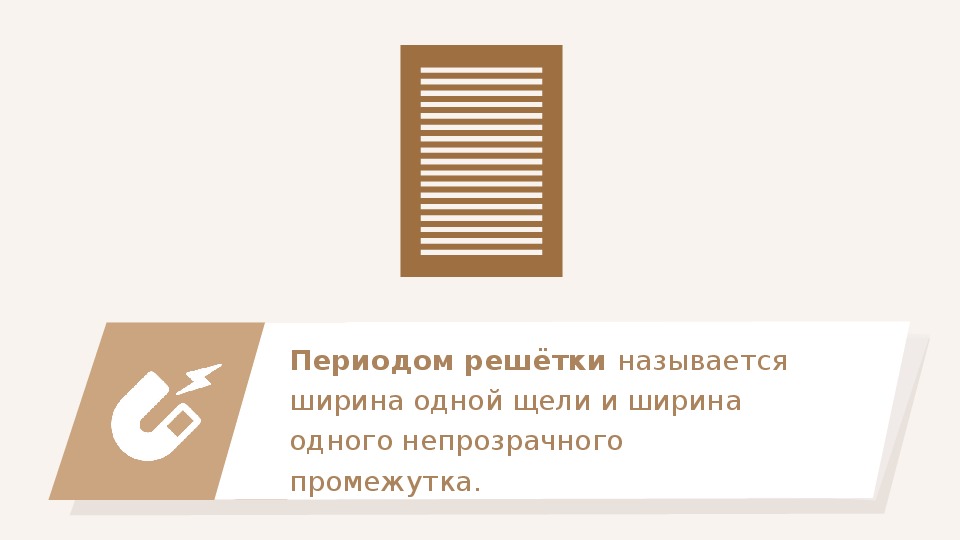

Периодом решётки называется ширина одной щели и ширина одного непрозрачного промежутка.

Формула дифракционной решётки

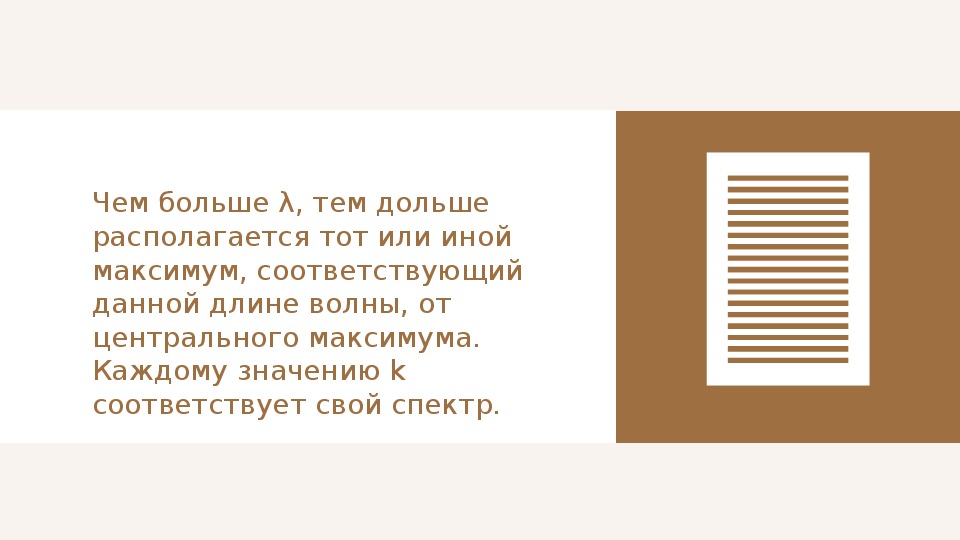

Чем больше λ, тем дольше располагается тот или иной максимум, соответствующий данной длине волны, от центрального максимума. Каждому значению k соответствует свой спектр.

На дифракционную решётку, имеющую 1000 штрихов на 1 мм, падает плоская монохроматическая волна длиной  = 500 нм. Определить угол направления на 1 максимум. Определить наибольший порядок спектра k, который можно наблюдать с данной решёткой. Дано: Решение:

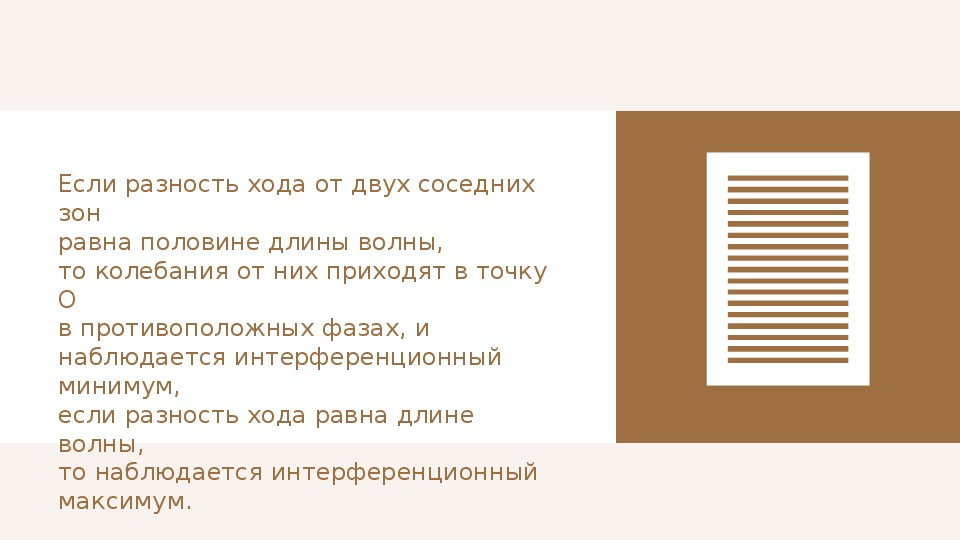

Если разность хода от двух соседних зон равна половине длины волны, то колебания от них приходят в точку О в противоположных фазах, и наблюдается интерференционный минимум, если разность хода равна длине волны, то наблюдается интерференционный максимум.

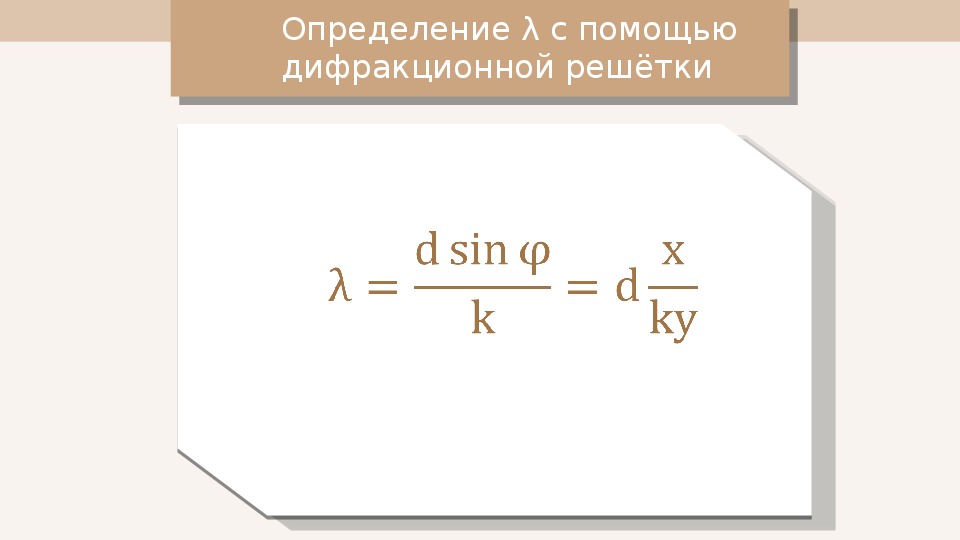

Определение λ с помощью дифракционной решётки

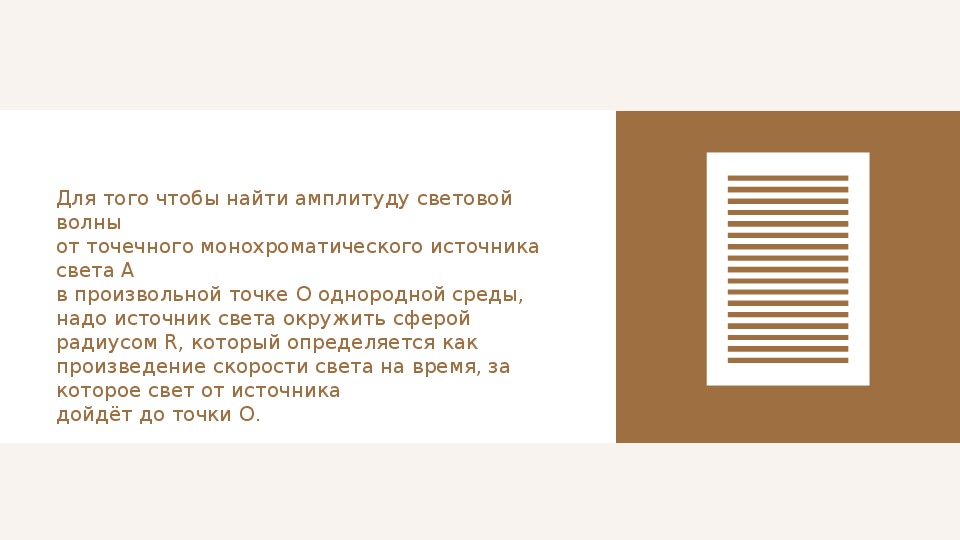

Для того чтобы найти амплитуду световой волны от точечного монохроматического источника света А в произвольной точке О однородной среды, надо источник света окружить сферой радиусом R, который определяется как произведение скорости света на время, за которое свет от источника дойдёт до точки О.

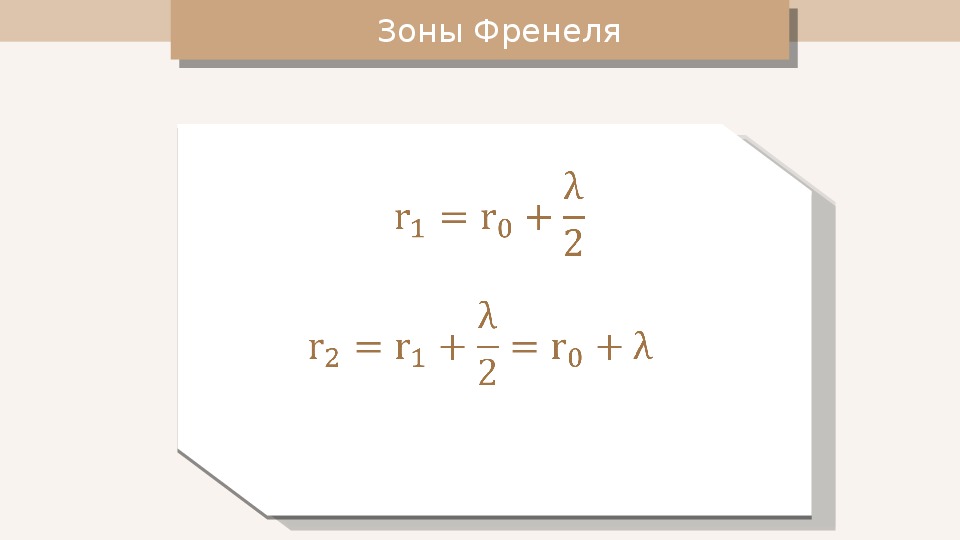

Зоны Френеля
