Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Оценка 4.7
Презентации учебные
ppt
физика
10 кл
29.04.2018
Для существования электрического тока необходимо 2 условия: наличие электрического поля и свободные заряженные частицы.
Проводниками электрического тока могут быть твердые тела, жидкости и газы. Чем же отличаются свойства проводников и диэлектриков?
Проводники - это вещества, которые проводят электрический ток, есть свободные заряды.
Диэлектрики - это вещества, которые не проводят электрический ток, нет свободных зарядов.
Полупроводники – это вещества, у которых свойство электрической
57. Электрическая проводимость различных веществ. Электрический ток в полупроводниках.примесей.ppt
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Условия
существования
электрического тока
Свободные
заряженные
частицы
Наличие
электрического
поля
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Проводники
электрического тока
Твёрдые тела
Жидкости
Газы
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Scott Ehardt
Проводники — это вещества,
которые проводят электрический
ток, есть свободные заряды.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Диэлектрики — это вещества,
которые
не проводят электрический ток, нет
свободных зарядов.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Полупроводники — это вещества,
у которых свойство электрической
проводимости начинает проявляться
при определённой температуре.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Металлические проводники
являются самыми широко
применяемыми.
Наряду с металлическими
проводниками далеко не
последнее место занимают
жидкие вещества с большим
количеством свободных
заряжённых частиц — водные
растворы,
или расплавы электролитов,
и ионизированный газ — плазма.
Scott Ehardt
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Свободные электроны
проводников совершают
беспорядочное движение. Но
если пропустить через них
электрический ток, то
частицы начнут двигаться
упорядоченно
со средней скоростью 10-4
м/с.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Л.И.
Мандельштам
Н.Д.
Папалекси
Р. Толмен
Б. Стюарт
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Цепь состоит из катушки с намотанной на неё
проволокой,
к концам которой прикреплены медные диски,
изолированные друг от друга, соединённые с
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Переносимый заряд пропорционален
отношению заряда частиц, создающих
ток, к их массе.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электроны под действием
силы электрического поля
приобретают определённую
скорость упорядоченного
движения. Она
не изменяется со временем,
так как в результате
столкновения с ионами
кристаллической решётки
электроны теряют своё
направление, однако под
действием электрического
поля снова начинают
двигаться упорядоченно.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Зависимость удельного сопротивления
проводника от температуры
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Температурный коэффициент сопротивления,
характеризующий сопротивление проводника от температуры;
равен относительному изменению сопротивления проводника
при нагревании на 1 Кельвин.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Металлы
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей

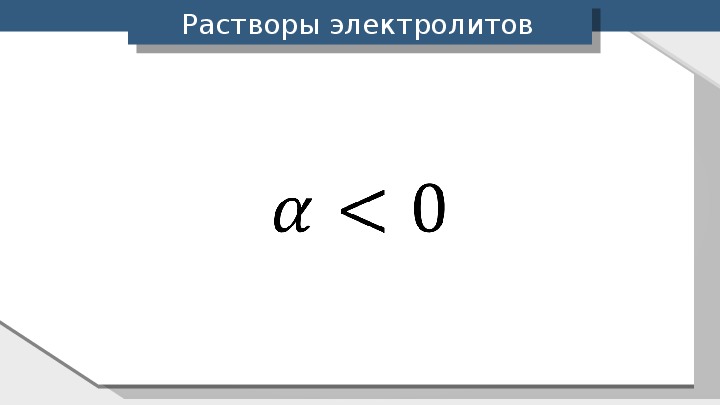

Растворы электролитов
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Растворы электролитов
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Зависимость удельного
сопротивления
проводника от температуры
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
t,°C
Так как температурный коэффициент сопротивления альфа
мало меняется при изменении температуры, то можно
считать, что удельное сопротивление проводника
линейно зависит от температуры.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Температурный
коэффициент
необходимо учитывать
при расчёте
нагревательных
приборов, так как,
например,
сопротивление
вольфрамовой нити при
прохождении по ней
электрического тока
увеличивается почти в
10 раз.
Arnoldius
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей

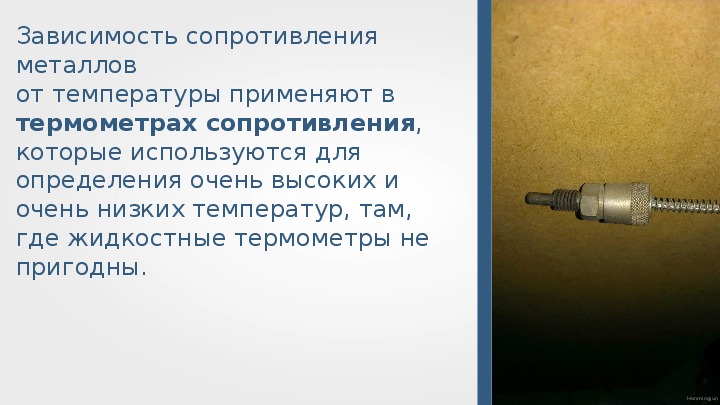

Зависимость сопротивления
металлов
от температуры применяют в
термометрах сопротивления,
которые используются для
определения очень высоких и
очень низких температур, там,
где жидкостные термометры не
пригодны.
Honmingjun
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
В 1911 г. открыл
явление
сверхпроводимости.
Хейке
Камерлинг-Оннес
1853–1926 гг.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
t,°К
При охлаждении ртути в жидком гелии
её сопротивление сначала меняется постепенно, а
при t=4,01°K очень резко падает до ноля.
затем
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Свойством
сверхпроводимости
обладает большое количество
металлов, а также сплавов.
Происходит это при очень
низких температурах,
начиная с 25°K.
Scott Ehardt
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей

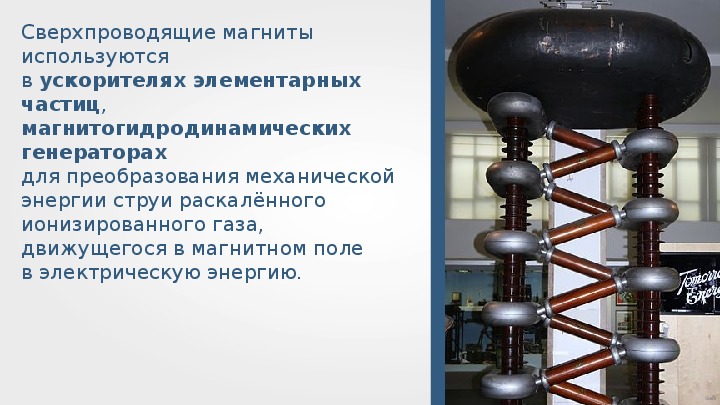

Сверхпроводящие магниты
используются
в ускорителях элементарных
частиц,
магнитогидродинамических
генераторах
для преобразования механической
энергии струи раскалённого
ионизированного газа,
движущегося в магнитном поле
в электрическую энергию.
Geni
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
В настоящее время
учёные работают над тем,
чтобы создать
сверхпроводящие
материалы,
действующие
при комнатных
температурах,
для того чтобы
осуществить передачу
энергии без потерь.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Джон Бардан
Л.Н. Купер
Kenneth C. Zirkel
Д.Р.
Шриффер
Н.Н.
Боголюбов
Объяснили явление сверхпроводимости
на основе квантовой теории в 1957 г.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Барий
Лантан
Jurii
В 1986 г. была открыта высокотемпературная
сверхпроводимость сложных оксидных соединений
лантана, бария и других элементов.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
t
Полупроводники — вещества,
удельное сопротивление которых
убывает с увеличением температуры и
зависит от наличия примесей
и изменения освещённости.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей

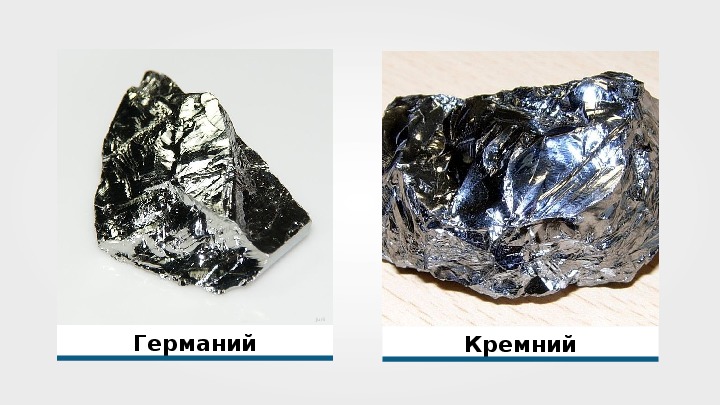

Германий
Jurii
Кремний
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
–
+
S
i
S
i
S
i
+
+
S
i
S
i
S
i
S
i
S
i
S
i
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
В чистом кристалле
электрический ток
создаётся равным
количеством электронов и
«дырок». Такую
проводимость
в кристалле
полупроводника без
примесей, называют
собственной
проводимостью
–
+
S
i
S
i
S
i
+
+
S
i
S
i
S
i
S
i
S
i
S
i
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Примеси
Донорные
Примесь с
большей
валентностью
Акцепторные
Примесь с
меньшей
валентностью
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
В кристалле донорной
примеси количество
свободных электронов
преобладает над количеством
«дырок», проводимость
является электронной,
полупроводник является
полупроводником n-типа.
В данном случае электроны
являются основными
носителями заряда, «дырки»
— неосновными.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
У кристаллов акцепторных
примесей наоборот,
количество «дырок»
преобладает над количеством
свободных электронов.
«Дырки» являются основными
носителями заряда,
электроны — неосновными.
Проводимость такого
проводника является
дырочной, полупроводник
является полупроводником p-
типа.
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Для четырёхвалентного кремния
донорной
примесью n-типа является
Электрическая проводимость различных веществ. Электрический ток в полупроводниках. Электрическая проводимость полупроводников при наличии примесей
Трёхвалентный индий будет являться
для кремния акцепторной примесью р-
типа.
