МОУ «Осташевская средняя общеобразовательная школа»

Электронагревательные
приборы.

Лампы накаливания

Учитель физики: Подольская Л.В.

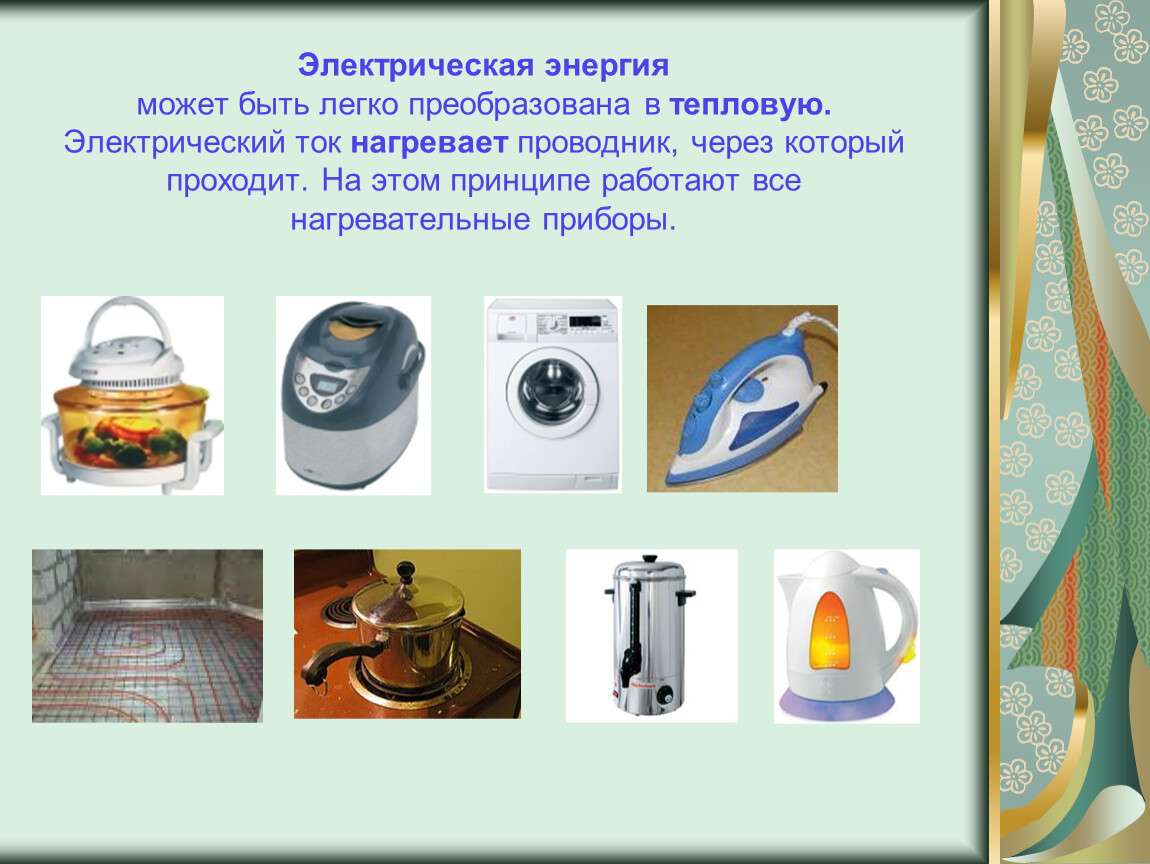

Электрическая энергия может быть легко преобразована в тепловую. Электрический ток нагревает проводник, через который проходит. На этом принципе работают все нагревательные приборы.

Известные и неизвестные имена в ламповом семействе.Выделяют два основных типа ламп:лампы накаливания и газоразрядные

Лампа накаливания СТАНД А75
Источником света служит раскаленная металлическая нить (спираль)

Люминесцентные
Свет возникает из-за электрического разряда

Лампа галогенная MR11
Подвид усовершенствованных ламп накаливания

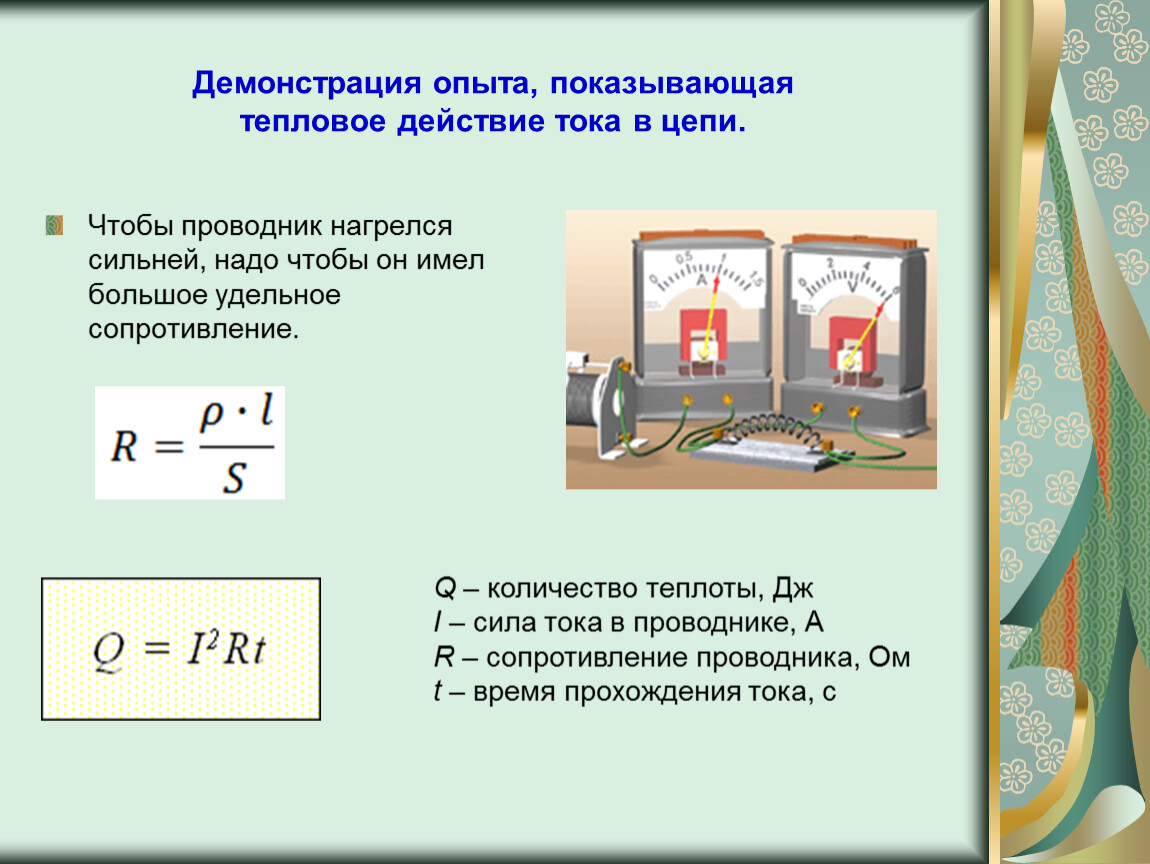

Демонстрация опыта, показывающая тепловое действие тока в цепи.

Чтобы проводник нагрелся сильней, надо чтобы он имел большое удельное сопротивление.

Q – количество теплоты, Дж I – сила тока в проводнике, А R – сопротивление проводника, Ом t – время прохождения тока, с

Как устроен электрочайник?

Нагревательный элемент электрического чайника состоит из трёх частей: внутреннего проводника 1, играющего роль нагревателя,
слоя изолятора 2
и внешнего металлического корпуса 3.
Цифрой 4 обозначен проводник для подвода электроэнергии.

Современные электрочайники

Разрез электрочайника с нагревательным элементом в дне корпуса:1 — защитный фильтр;2 — шкала;3 — трубка подачи пара;4 — биметаллическая пластина;5 — контроллер;6 — выключатель;7 — кнопка блокировки открывающейся крышки;8 — нагревательный элемент;9 — подставка;10 — индикаторная лампа.

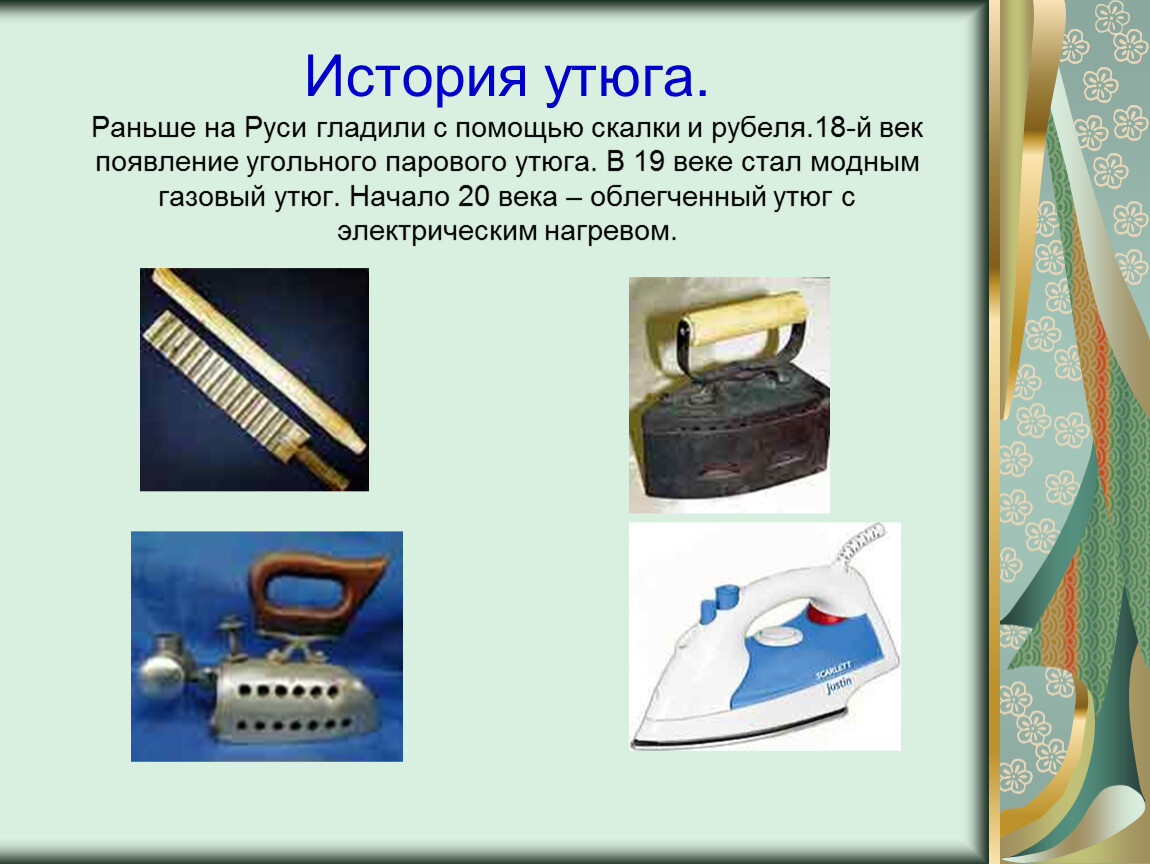

История утюга. Раньше на Руси гладили с помощью скалки и рубеля.18-й век появление угольного парового утюга. В 19 веке стал модным газовый утюг. Начало 20 века – облегченный утюг с электрическим нагревом.

Как устроен электроутюг? Утюги оснащены терморегулятором, пароувлажнителем и разбрызгивателем. Основная часть - нагревательный элемент сплав никеля, железа,хрома и марганца – «нихром». Это лента намотанная на пластинку из жаропрочного материала (слюды или керамики)

1 - трубчатый электронагреватель2 - терморегулятор3- резистор4 - сигнальная лампа5 - вилка

Лампа накаливания.Изобретение А.Н. Лодыгина 1870 г.

В стеклянный баллон А.Н.Лодыгин поместил тонкий угольный стержень между двумя медными держателями. Такая лампа светила всего полчаса, потом ее угольный стержень сгорал. Исследователь пробовал ставить в лампу два уголька, добиваясь того, чтобы сперва накалялся только один. Этот уголек быстро сгорал, но зато он поглощал кислород в лампе. Когда первый уголек сгорал, раскалялся и начинал светить второй. Он светил два часа, но потом он все-таки перегорал, так как между нижней металлической оправой и стеклом в лампочку проникал воздух. Наконец Лодыгин изготовил лампочку со сферической колбой, из которой был выкачен воздух, причем снаружи воздух в нее не просачивался. Угольный стержень этой лампы светился несколько десятков часов

Конструкция современной лампы

1 — колба; 2 — полость колбы (вакуумированная или наполненная газом);
3 — тело накала;
4, 5 — электроды (токовые вводы);
6 — крючки-держатели тела накала;
7 — ножка лампы;
8 — внешнее звено токоввода, предохранитель;
9 — корпус цоколя;
10 — изолятор цоколя (стекло);
11 — контакт донышка цоколя.

«Лампочка Ильича»

В России благодаря плану ГОЭЛРО началась электрификация. За незамысловатым прибором закрепилось название "лампочка Ильича". Коснулось это и нашего района. В 1920 г. Заработала электростанция в деревне Кашино.
На открытие приехал В. И. Ленин с Н.К. Крупской. Станция была самодельная и крохотная.
Электростанция была восстановлена в 1970 г. Жители Кашино пронесли через года память об этом событии.

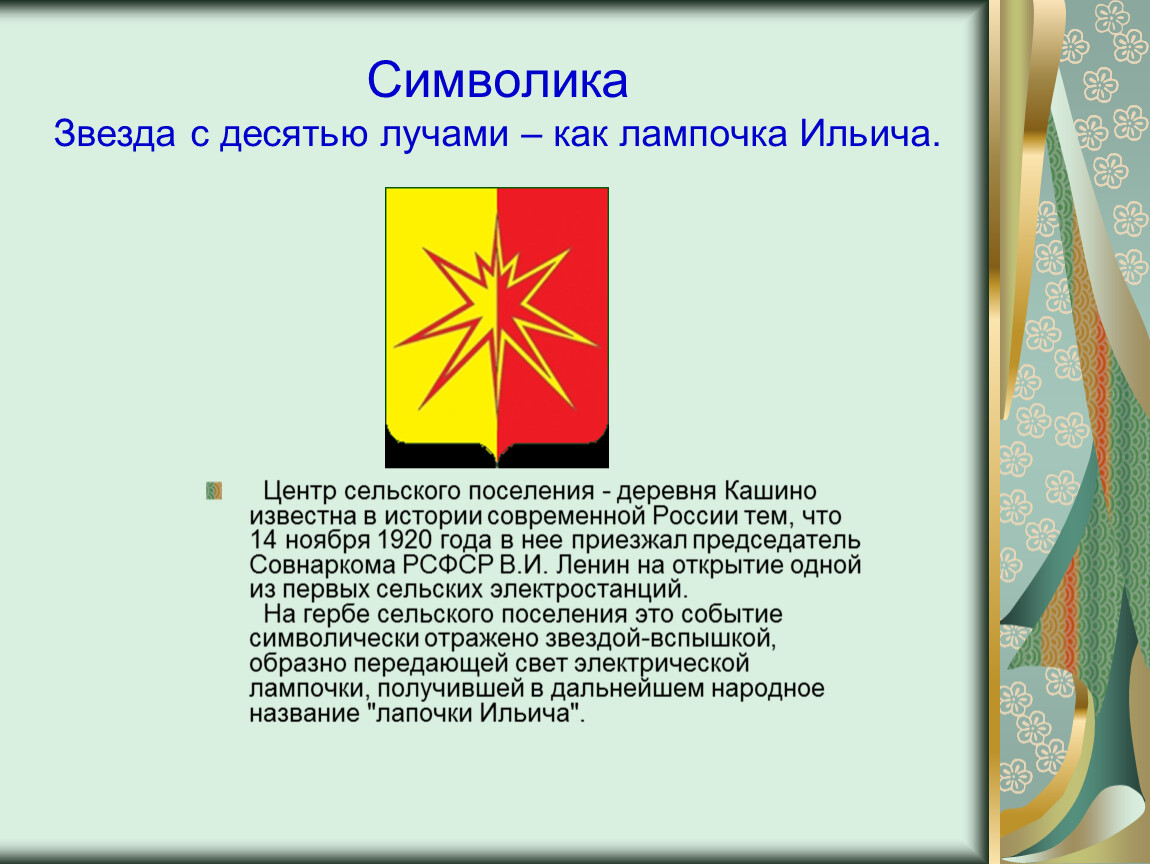

СимволикаЗвезда с десятью лучами – как лампочка Ильича.

Центр сельского поселения - деревня Кашино известна в истории современной России тем, что 14 ноября 1920 года в нее приезжал председатель Совнаркома РСФСР В.И. Ленин на открытие одной из первых сельских электростанций.  На гербе сельского поселения это событие символически отражено звездой-вспышкой, образно передающей свет электрической лампочки, получившей в дальнейшем народное название "лапочки Ильича".

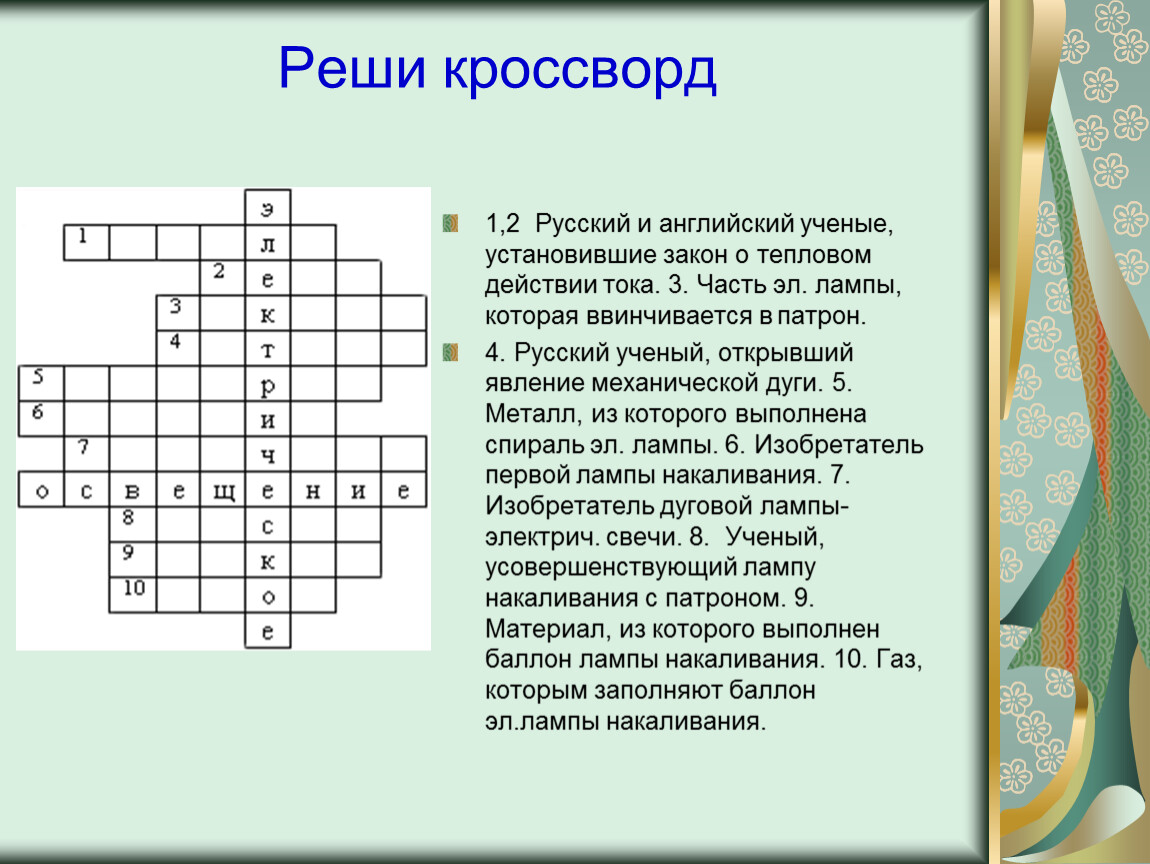

Реши кроссворд

1,2 Русский и английский ученые, установившие закон о тепловом действии тока. 3. Часть эл. лампы, которая ввинчивается в патрон.
4. Русский ученый, открывший явление механической дуги. 5. Металл, из которого выполнена спираль эл. лампы. 6. Изобретатель первой лампы накаливания. 7. Изобретатель дуговой лампы-электрич. свечи. 8. Ученый, усовершенствующий лампу накаливания с патроном. 9. Материал, из которого выполнен баллон лампы накаливания. 10. Газ, которым заполняют баллон эл.лампы накаливания.

«Фото из прошлого»

Почему утюг «чернеет» всегда в одном и том же месте?

Ответы на вопросы кроссворда

1-Джоуль. 2- Ленц. 3 - цоколь. 4 -Петров. 5 - вольфрам. 6 – Лодыгин. 7 – Яблочков. 8 – Эдисон. 9 – стекло. 10 – аргон.
