                                         Урок №20

ТЕМА УРОКА: Пример структуры данных-модели предметной области.

Цели урока:

Ø Образовательные: разобрать на конкретном примере(процесс приема в высшее учебное заведение)  пример структуры данных-модели предметной области, использовать созданные таблицы  для решения практических задач.

Ø Развивающие: развивать умение оценивать свою учебную деятельность и деятельность своего партнера; развивать умения выделять главное, сравнивать, анализировать, обобщать.

Ø Воспитательные: стимулировать интерес обучающихся к  информационным технологиям; пробудить интерес к самостоятельному решению задач.

Оборудование: ПК учителя, проектор, экран,     MS PowerPoint

                                                  Ход урока:

 I.Оргмомент.

 II.Опрос учащихся по прошлой теме .

        1.Что такое граф? Из чего он состоит?

        2.Какой граф называется неориентированным?

        3.Что такое сеть? Какие характерные особенности имеет сеть?

        4.Какой граф называется ориентированным?

        5.Граф с какими свойствами называют деревом?

        6.Какие системы называют иерархическими?

III.Решение задач на таблицы, графы, деревья.

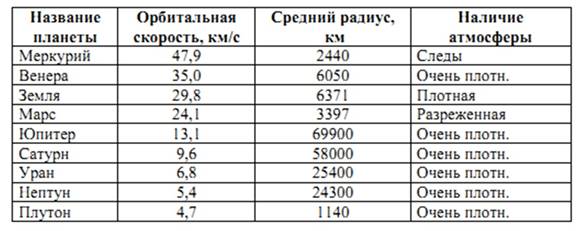

    ЗАДАЧА 1. Ниже в табличной форме представлен фрагмент базы данных о «Основные сведения о небесных телах»:

Сколько записей в данном фрагменте удовлетворяют условию

 (Наличие атмосферы = «Очень плотн.») И (Средний радиус, км > 10 000)?

                                                                                                                    ОТВЕТ: 4

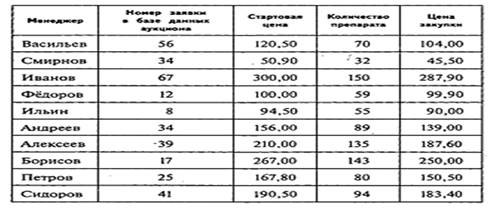

ЗАДАЧА 2. Ниже в табличной форме представлен фрагмент базы данных аукциона по закупке изделий медицинского назначения:

Сколько записей в данном фрагменте удовлетворяют условию

(Стартовая цена > 100,00) И НЕ (Количество препарата < 90)?

                                                                                                                  ОТВЕТ: 4

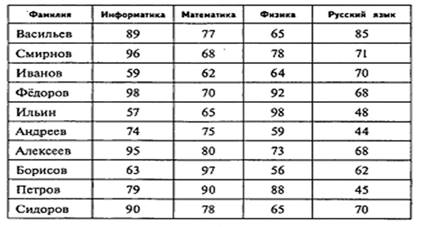

ЗАДАЧА 3.  Ниже в табличной форме представлен фрагмент базы данных о результатах тестирования учащихся:

Сколько записей в данном фрагменте удовлетворяют условию

(Математика > 70) И ((Информатика ³ 90) ИЛИ (Физика ³ 80))?

                                                                                                                         ОТВЕТ: 3

Задача 4. На рисунке – схема дорог, связывающих города А, Б, В, Г, Д, Е, Ж, И, К, Л. По каждой дороге можно двигаться только в одном направлении, указанном стрелкой. Сколько существует различных путей из города А в город Л?

                                               ответ:13

Задача 5.

ответ:13

Задача 6.

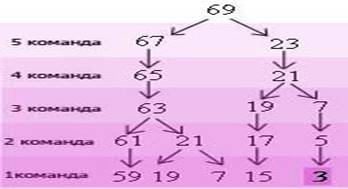

У исполнителя Арифметик две команды, которым присвоены номера:
1. прибавь 2,
2. умножь на 3.
Запишите порядок команд в программе преобразования числа 3 в число 69, содержащей не более 5 команд, указывая лишь номера команд. Если таких программ более одной, то запишите любую из них.

                                                                        Ответ: 11212

Задача 7.

У исполнителя Утроитель две команды, которым присвоены номера:
1. прибавь 1,
2. умножь на 3.
Первая из них увеличивает число на экране на 1, вторая – утраивает его. Запишите порядок команд в программе преобразования числа 1 в число 22, содержащей не более 5 команд, указывая лишь номера команд.

Задача 8.

У исполнителя Калькулятор две команды, которым присвоены номера:
1. прибавь 3
2. умножь на 4
Запишите порядок команд в программе получения из числа 3 числа 57, содержащей не более 6 команд, указывая лишь номера команд.

Ответ: 22111

Задача 9.

Путешественник пришел в 08:00 на автостанцию населенного пункта ЛИСЬЕ и обнаружил следующее расписание автобусов для всей районной сети маршрутов:

Определите самое раннее время, когда путешественник сможет оказаться в пункте ЗАЙЦЕВО согласно этому расписанию.

                              1.09:05    2.12:15      3.12:25      4.13:25

Решение:

Изобразим данные таблицы в виде графа. Введем обозначения:

Л-Лисье, С-Соболево, Е-Ежово, З-Зайцево.

Построим граф, показывающий все пути из Л в З. Граф начнем с конечного пункта:

Есть 3-и пути:

     1-й путь: Л→С→З.

            2-й путь: Л→Е→З.

                     3-й путь: Л→З.

Проверим по времени каждый вариант:

   1-й путь: Л→С (10¹⁵-11³⁰). С→З (11¹⁰-путешественник не успел на рейс).

       2-й путь: Л→Е (10⁴⁵-12⁰⁰). Е→З (12¹⁵-13²⁵). Путешественник прибыл в 13:25.

           3-й путь: Л→З (7⁵⁰-путешественник не успел на рейс,т.к. он прибыл в Л в 8⁰⁰).

Получили время прибытия: 13:25.

IV.Изучение нового материала(самостоятельно по учебнику дома)

                     Разберем пример на построение структуры данных, являющейся информационной моделью реальной системы. В качестве объекта моделирования (реальной системы) выберем процесс приема в высшее учебное заведение. Пусть это будет университет. Построение модели начинается с системного анализа предметной области. В данном случае предметной областью является работа приемной комиссии университета. Представим себя в роли системных аналитиков и начнем работу.
Поставленная нами задача является непростой. Процесс приема в университет проходит через несколько стадий. Опишем их.
   1. Подготовительный этап: предоставление информации о вузе, его факультетах для принятия решения молодыми людьми о поступлении на конкретный факультет, на конкретную специальность.
   2. Прием документов от абитуриентов, оформление документации.
   3. Сдача абитуриентами приемных экзаменов, обработка результатов экзаменов.
   4. Процедура зачисления в университет по результатам экзаменов.

Домашнее задание: Учебник,  § 15, ответить на вопросы (устно).

«План проверен»

Заместитель директора по УВР:
