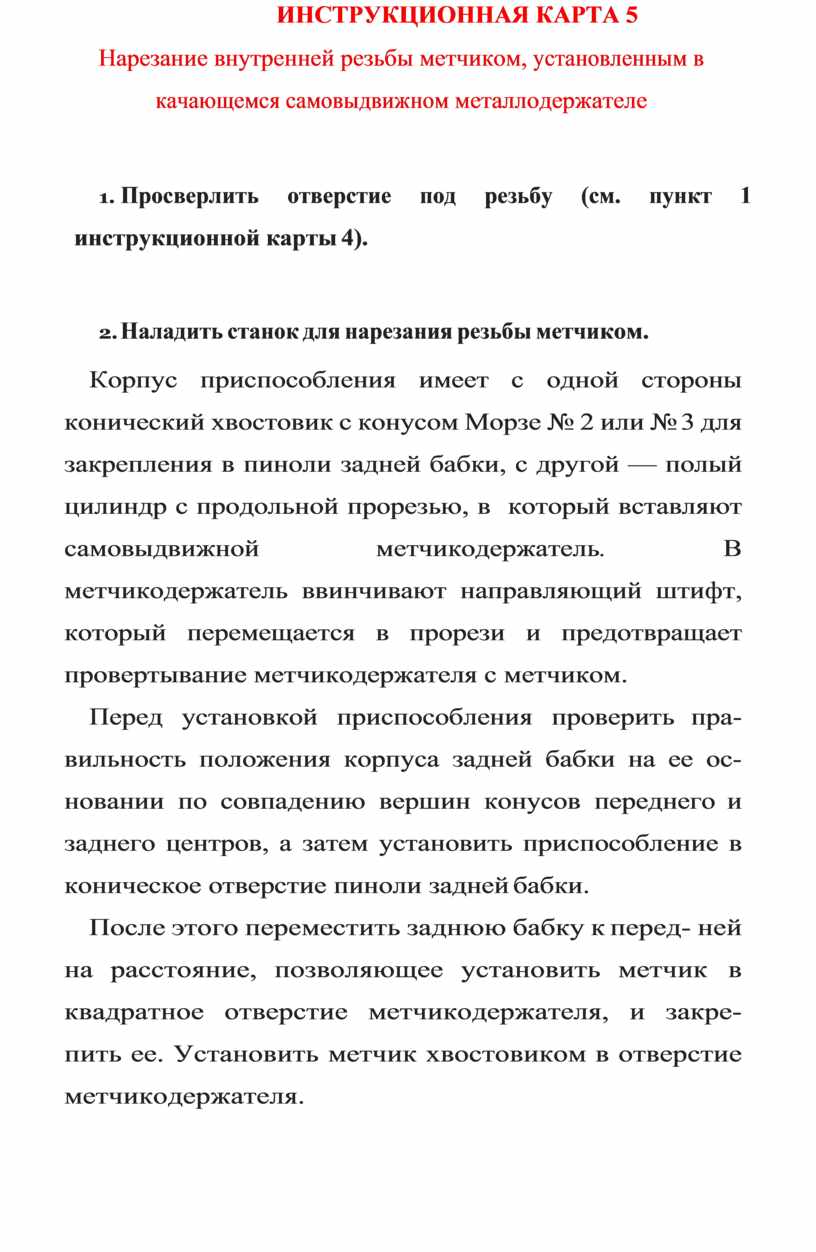

Нарезание внутренней резьбы метчиком, установленным в качающемся самовыдвижном металлодержателе

1.  Просверлить отверстие под резьбу (см. пункт 1 инструкционной карты 4).

2. Наладить станок для нарезания резьбы метчиком.

Корпус приспособления имеет с одной стороны конический хвостовик с конусом Морзе № 2 или № 3 для закрепления в пиноли задней бабки, с другой — полый цилиндр с продольной прорезью, в  который вставляют самовыдвижной метчикодержатель. В метчикодержатель ввинчивают направляющий штифт, который перемещается в прорези и предотвращает провертывание метчикодержателя с метчиком.

Перед установкой приспособления проверить пра- вильность положения корпуса задней бабки на ее ос- новании по совпадению вершин конусов переднего и заднего центров, а затем установить приспособление в коническое отверстие пиноли задней бабки.

После этого переместить заднюю бабку к перед- ней на расстояние, позволяющее установить метчик в квадратное отверстие метчикодержателя, и закре- пить ее. Установить метчик хвостовиком в отверстие метчикодержателя.

3.  Настроить станок на нужную частоту вращения шпинделя (см. пункт 3 инструкционной кар- ты 4).

4. Нарезать резьбу метчиком.

Включить станок, поддерживая левой рукой метчик, вставленный в отверстие метчикодержателя, постепенно вводить его заборную часть в отверстие заготовки, вращая при этом правой рукой маховичок задней бабки по часовой стрелке. После врезания на 1—2 витка метчик будет самозатягиваться, поэтому его подачу следует прекратить. Вращением маховичка в обратную сторону вернуть пиноль в первоначальное положение и нарезать резьбу на заданную глубину. После выполнения задания вы- ключить станок. Смазочно-охлаждающую жидкость применять в соответствии с рекомендациями в пунк- те 4 инструкционной карты 1.

5. Вывинтить метчик из отверстия заготовки.

Выключить станок, после полной остановки вновь включить его на обратное вращение шпинделя и вывинтить метчик.

6. Проконтролируем качество выполненной работы.
