Инструкционно-технологическая карта № 1.3



Тёска древесины



Технологические условия. Материал: сосна. Заготовка: доска (L ≈ 3000 мм). Влажность древесины ≈ 8-12%.



Краткая теория. Тёску древесины выполняют вручную топором. Топором рубят древесину и выбирают в ней пазы, четверти и подгоняют отдельные детали деревянных конструкций. При рубке топор направлен поперёк волокон, и они перерезаются (образуется короткая и толстая щепа). При тёске древесины снимается тонкая щепа в виде стружки. Обрабатывают бревна обычно на один, два, три и четыре канта (сторона бревна, обработанная путём тёски, пиления или фрезерования) и накругло (под скобу).


Инструменты для долбления и резания: Топоры строительные двух типов: с прямым и округлым лезвием.




№ п/п

Наименование и последовательность выполнения операций (Рекомендации по выполнению операций и самоконтролю)

Графическое изображение, эскиз

Оборудование, приспособления

инструмент

Разметка заготовки

1

Подготовка топора к работе.



Топорище должно быть хорошо оструганным, гладким.

Топор должен плотно сидеть на топорище, что достигается с помощью деревянного или стального клина. Если топор шатается, снимите его, удалите клин и насадите с новым клином, а если топорище разбито — замените его. Плохо насаженный, болтающийся топор не только неудобен в работе — он смертельно опасен. Некоторые любят усердно замачивать топор в ведре с водой. Это иногда (временно) помогает, но советуем все же плотно насадить топор на топорище. Лезвие топора поддерживайте в идеальном состоянии, перед тёской — наточите.

Картинки по запросу правильная насадка топора



Похожее изображение



Рис. 25. Крепление клина при помощи сетки

Топор, молоток, клин, проволочная сетка, брусок точильный

2

Разметка заготовки бревна



Разметку заготовки до заданного сечения начинают делать со стороны торца меньшего диаметра, т. е. более узкого конца. Если размечается бревно, то сначала проводят два взаимно перпендикулярных диаметра. Затем на одинаковом расстоянии от центра делают отметки по нужным размерам бруса. После этого у верхнего конца разметочной риски вбивают гвоздик, привязывают к нему натёртый мелом шнур, который протягивают вдоль бревна к соответствующей точке разметки и здесь закрепляют. Шнур оттягивают вверх и отпускают, в результате на поверхности бревна появляется меловая черта. Разметку удобно производить при помощи отвеса и длинного шнура.

Картинки по запросу Разметка заготовки бревна



Теска древесины



Теска древесины

Шнур, мел, отвес

3

Тёска бревна



Плотник становится так, чтобы бревно было у него между ногами. С обрабатываемой стороны на расстоянии примерно 400 ... 500 мм он делает надрубы на толщину отесываемой части, т. е. почти до линии разметки, а затем скалывает её, после чего производит тёску, ориентируясь на линию разметки.

Рис. 22. Приемы работ топором: А - поперечная рубка; Б - затесывание; В - крепление предмета при отесывании; Г - положение ног при отесывании



https://avatars.mds.yandex.net/get-zen_doc/1337093/pub_5bdcd990b327ef00a9373ddf_5bdcda3594c14900aa528c53/scale_2400

Топор

4

Тёска кромок необрезной доски



Кромки у досок отёсывают топором (поз. в). Для этого доску кладут на подкладку, шнуром отбивают линию тёски, затем делают надрубы и обрабатывают кромку, строго ориентируясь на линию тёски.

Топор

5

Тёска накругло



При тёске накругло бревно сначала обрабатывают на четыре канта (поз. ж, з), после чего на рёбрах бруса делают надрубы и топором обрабатывают их по шаблону таким образом, чтобы бревно приняло круглую цилиндрическую форму.

Топор, отвес, мел

6

Выемка четвертей



Выемка четвертей производится следующим образом: по размеченной линии (поз. н) делают надрубы, после чего древесину между надрубами скалывают и зачищают четверть до разметки. Окончательная зачистка производится рубанком.

Теска древесины

Разметка и выборка четверти в бревне

Топор

7

Выборка пазов



Пазы (поз. м, о) выбирают примерно так же, как и четверти, но с той разницей, что бока у пазов зачищают топором, а дно - стамеской.

Выборка прямоугольного паза

Топор, стамеска, молоток

8

Зарубка шипов и гребней



Шипы или гребни на торцах брёвен, брусьев зарубают по разметке на их торцах. После разметки вокруг шипа делают подрезку пилой, после чего подрезанную часть древесины скалывают, а шип или гребень зачищают.

Картинки по запросу Зарубка шипов и гребней

Топор, ножовка, стамеска

Подготовка топора к работе

Замена топорища и насадка топора

1

Спиливание старого топорища



Старое топорище отпиливают у самого обуха

Рис. 24. Последовательность операций при замене топорища: А - отпилить старое топорище; Б - выбить обрезок из проушины; В - пропилить под клин; Г - насадить и забить клин; Д - обрезать излишек

Верстак слесарный, тиски, ножовка

2

Удаление старого топора



Оставшуюся часть топорища выбивают; проушину топора очищают от ржавчины керосином.

Верстак слесарный, тиски, молоток, зубило

3

Выпиливание проушины



Чтобы готовое топорище точнее входило в проушину, его застругивают и затем подгоняют рашпилем по проушине. Посредине торца топорища делают пропил глубиной 20-30 мм для заклинивания.

Верстак слесарный, тиски, ножовка

4

Изготовление клина



Затем выстругивают клин (желательно из дерева более мягкого, чем материал топорища), длина которого должна быть примерно равна половине длины проушины обуха.

https://moiinstrumenty.ru/wp-content/uploads/2015/01/topor-svoimi-rukami-250x166.jpg

Схема клина, используемого для расклинивания топорища

Верстак, нож-косяк, ножовка, линейка, карандаш

5

Насадка топорища



Чтобы предотвратить раскалывание топорища при заколачивании в проушину, его конец, по которому ударяют молотком, немного спиливают.

При насадке топорища на нем иногда образуются мелкие стружки; их удаляют рашпилем.

Похожее изображение

Верстак слесарный, тиски, ножовка, рашпиль

6

Вбивание клина



Рекомендуется вбивать деревянный клин, т.к. металлический плохо держится в древесине

Молоток, киянка

7

Спиливание выступающей части



Когда клин забит, выступающую часть топорища отпиливают заподлицо с обухом.



Верстак слесарный, тиски, ножовка

8

Дополнительное крепление клина



Если клин сделан из недостаточно сухой древесины, он усохнет, ослабеет и выпадет из топорища. Чтобы клин сидел прочнее, его лучше загонять с металлической сеткой, которая надёжно удержит его в топорище.

Рис. 25. Крепление клина при помощи сетки

Верстак, молоток, проволочная сетка

9

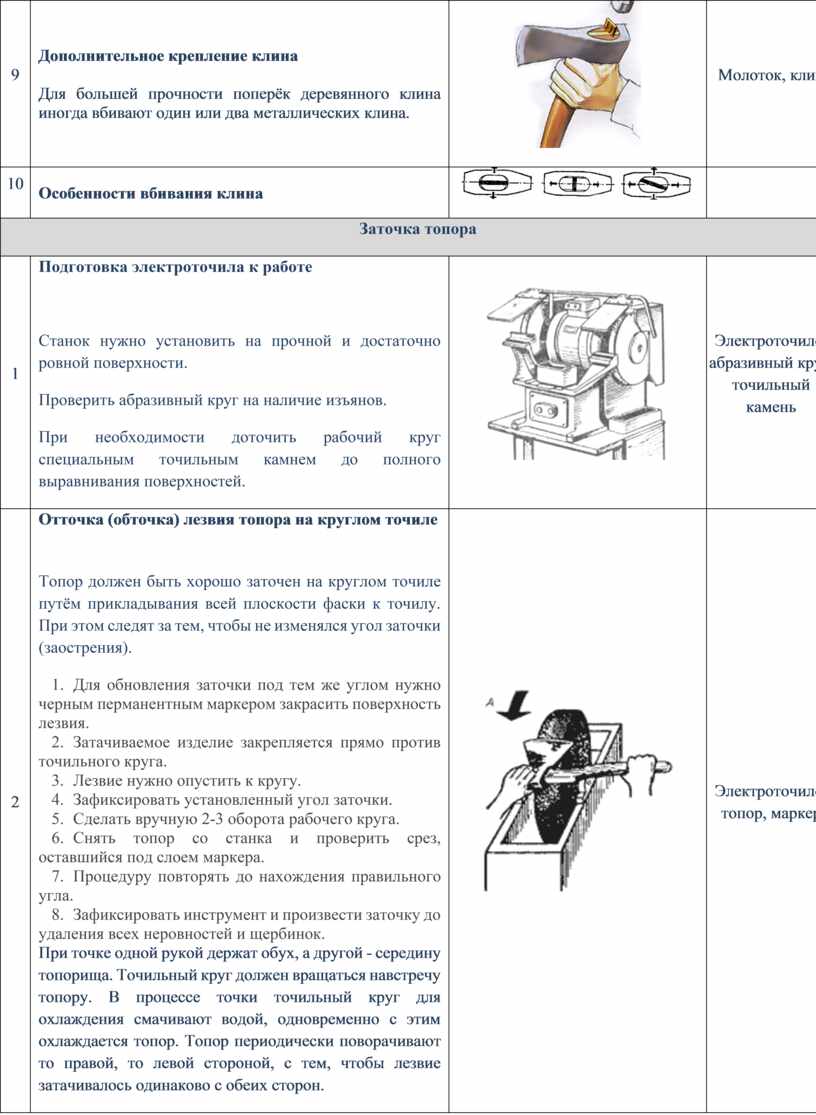

Дополнительное крепление клина



Для большей прочности поперёк деревянного клина иногда вбивают один или два металлических клина.

Картинки по запросу насадка топора

Молоток, клин

10

Особенности вбивания клина

Картинки по запросу насадка топора



Заточка топора

1

Подготовка электроточила к работе



Станок нужно установить на прочной и достаточно ровной поверхности.

Проверить абразивный круг на наличие изъянов.

При необходимости доточить рабочий круг специальным точильным камнем до полного выравнивания поверхностей.

Картинки по запросу электроточило рисунок

Электроточило, абразивный круг, точильный камень

2

Отточка (обточка) лезвия топора на круглом точиле



Топор должен быть хорошо заточен на круглом точиле путём прикладывания всей плоскости фаски к точилу. При этом следят за тем, чтобы не изменялся угол заточки (заострения).

1.    Для обновления заточки под тем же углом нужно черным перманентным маркером закрасить поверхность лезвия.

2.    Затачиваемое изделие закрепляется прямо против точильного круга.

3.    Лезвие нужно опустить к кругу.

4.    Зафиксировать установленный угол заточки.

5.    Сделать вручную 2-3 оборота рабочего круга.

6.    Снять топор со станка и проверить срез, оставшийся под слоем маркера.

7.    Процедуру повторять до нахождения правильного угла.

8.    Зафиксировать инструмент и произвести заточку до удаления всех неровностей и щербинок.

При точке одной рукой держат обух, а другой - середину топорища. Точильный круг должен вращаться навстречу топору. В процессе точки точильный круг для охлаждения смачивают водой, одновременно с этим охлаждается топор. Топор периодически поворачивают то правой, то левой стороной, с тем, чтобы лезвие затачивалось одинаково с обеих сторон.

Заточка топора



Заточка топораКартинки по запросу Тёска бревна

Электроточило, топор, маркер

3

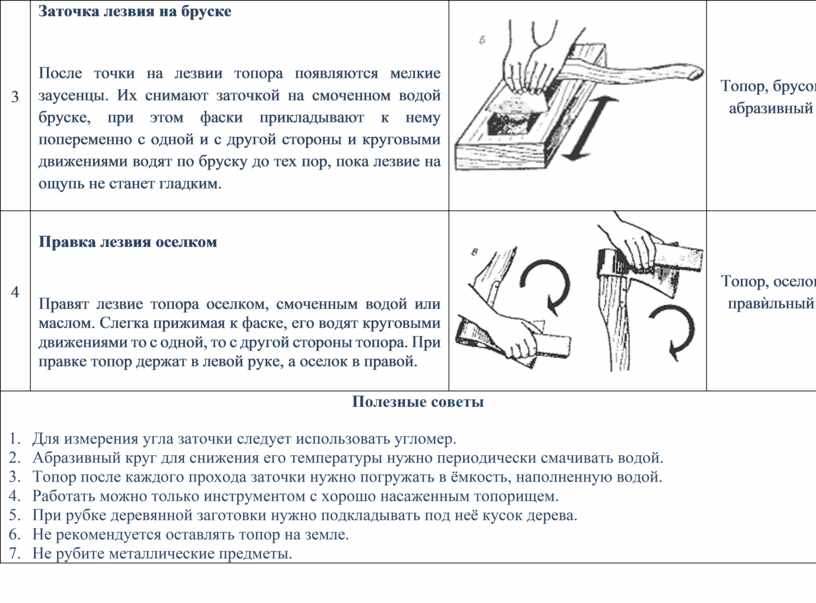

Заточка лезвия на бруске



После точки на лезвии топора появляются мелкие заусенцы. Их снимают заточкой на смоченном водой бруске, при этом фаски прикладывают к нему попеременно с одной и с другой стороны и круговыми движениями водят по бруску до тех пор, пока лезвие на ощупь не станет гладким.

Заточка топора

Топор, брусок абразивный

4

Правка лезвия оселком



Правят лезвие топора оселком, смоченным водой или маслом. Слегка прижимая к фаске, его водят круговыми движениями то с одной, то с другой стороны топора. При правке топор держат в левой руке, а оселок в правой.

Заточка топора

Топор, оселок правѝльный

Полезные советы

1.     Для измерения угла заточки следует использовать угломер.

2.     Абразивный круг для снижения его температуры нужно периодически смачивать водой.

3.     Топор после каждого прохода заточки нужно погружать в ёмкость, наполненную водой.

4.     Работать можно только инструментом с хорошо насаженным топорищем.

5.     При рубке деревянной заготовки нужно подкладывать под неё кусок дерева.

6.     Не рекомендуется оставлять топор на земле.

7.     Не рубите металлические предметы.
