Инструкционно-технологическая карта № 1.4 Измерение и разметка штангенциркулем ШЦ-1

Измерение штангенциркулем ШЦ-1

1

Ознакомиться с устройством штангенциркуля:

а)  изучить все части и их назначе­ние (рис. 1, а);

б)         освоить устройство нониуса штангенциркуля (рис. 1,6): длина нониуса 19 мм разделена на 10 равных частей. Одно деление нониуса равно 19:10—1,9 мм, это на 0,1 мм меньше целого числа миллиметров.

Устройство штангенциркуля ШЦ-1:

а - штангенциркуль ШЦ-1: 1 - штанга, 2, 7 - губки,      3 - подвижная рамка, 4 - зажим, 5 - шкала нониуса,                   6 - линейка глубиномера; б – нониус

На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. б). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.

Рис. 1. Штангенциркуль

Штангенциркуль ШЦ-1

2

Подготовить штангенциркуль к работе:

1. проверить комплектность ин­струмента;

2. промыть и протереть его досуха мягкой льняной тканью, особенно тщательно протереть измерительные поверхности.

Штангенциркуль ШЦ-1, тряпка

3

Произвести наружный осмотр:

1. губки и торец штанги должны быть в полном порядке;

2.  на измерительных поверхностях не должно быть следов коррозии, за­боин, царапин, затупленных острых концов губок или других дефектов, влияющих на точность измерения;

3.  штрихи и цифры шкал должны быть отчётливыми и ровными;

4.  проверить взаимодействие от­дельных частей штангенциркуля, плавность хода рамки 3, параллель­ность губок 2 и 7, нет ли перекоса, тугого передвижения движка рамки.

Штангенциркуль ШЦ-1

4

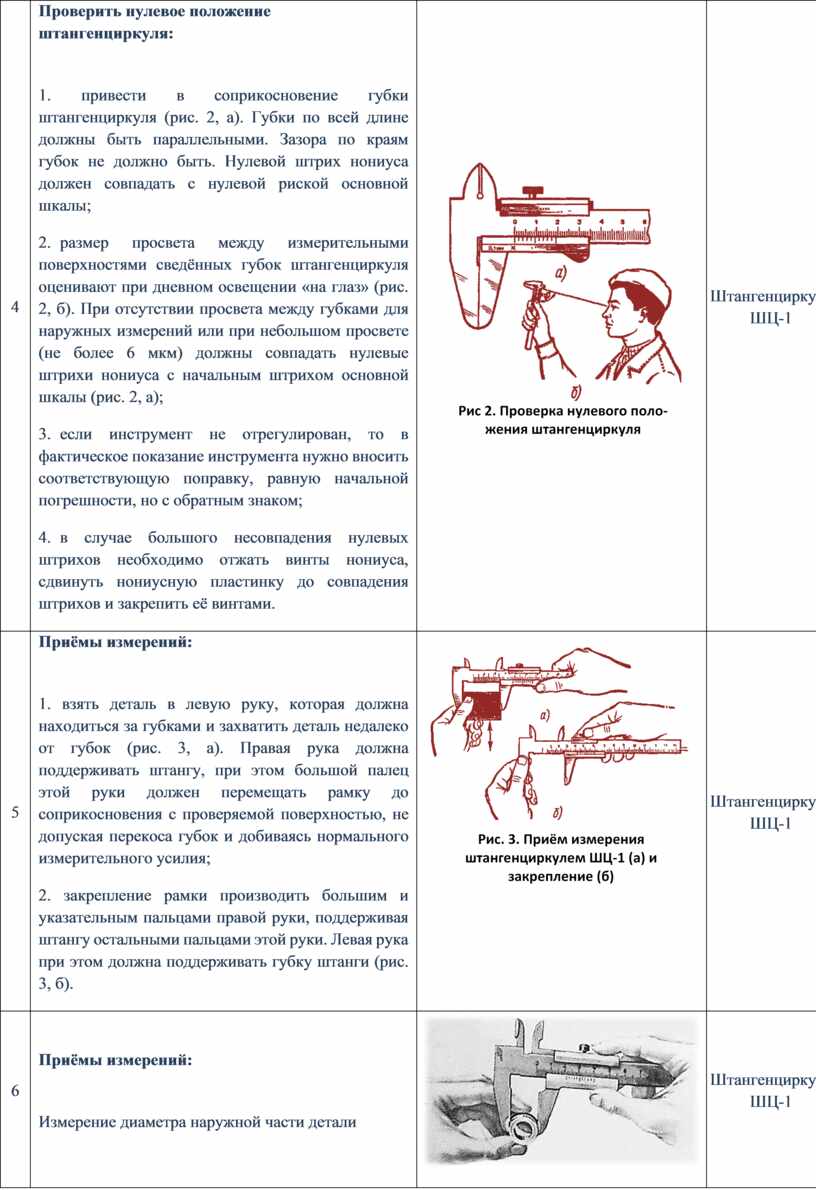

Проверить нулевое положение штангенциркуля:

1. привести в соприкосновение губ­ки штангенциркуля (рис. 2, а). Губки по всей длине должны быть па­раллельными. Зазора по краям губок не должно быть. Нулевой штрих но­ниуса должен совпадать с нулевой риской основной шкалы;

2.  размер просвета между измери­тельными поверхностями сведённых губок штангенциркуля оценивают при дневном освещении «на глаз» (рис. 2, б). При отсутствии просвета меж­ду губками для наружных измерений или при небольшом просвете (не бо­лее 6 мкм) должны совпадать нуле­вые                                                               штрихи нониуса с начальным штрихом основной шкалы (рис. 2, а);

3.  если инструмент не отрегулиро­ван, то в фактическое показание ин­струмента нужно вносить соответст­вующую поправку, равную начальной погрешности, но с обратным знаком;

4.  в случае большого несовпадения нулевых штрихов необходимо отжать винты нониуса, сдвинуть нониусную пластинку до совпадения штрихов и закрепить её винтами.

Штангенциркуль ШЦ-1

5

Приёмы измерений:

1. взять деталь в левую руку, ко­торая должна находиться за губками и захватить деталь недалеко от губок (рис. 3, а). Правая рука должна поддерживать штангу, при этом боль­шой палец этой руки должен перемещать рамку до соприкосновения с про­веряемой поверхностью, не допуская перекоса губок и добиваясь нормаль­ного измерительного усилия;

2. закрепление рамки производить большим и указательным пальцами правой руки, поддерживая штангу остальными пальцами этой руки. Ле­вая рука при этом должна поддержи­вать губку штанги (рис. 3, б).

Штангенциркуль ШЦ-1

6

Приёмы измерений:

Измерение диаметра наружной части детали

Штангенциркуль ШЦ-1

7

Приёмы измерений:

Измерение внутренней части детали (диаметра отверстия)

Штангенциркуль ШЦ-1

8

Приёмы измерений:

Измерение глубины детали

Штангенциркуль ШЦ-1

9

Чтение показаний штангенцирку­ля ШЦ-1:

1.  при чтении показаний штанген­циркуль держать прямо перед глазами (рис. 4, а). Если смотреть на показа­ние сбоку (рис. 4, б), то это приведёт к искажению (параллаксу) и, сле­довательно, к неправильным результа­там измерений. Для предупреждения искажений поверхность, на которой нанесена шкала нониуса, имеет скос для того, чтобы приблизить шкалу но­ниуса к основной шкале на штанге;

2.  целое число миллиметров отсчитывают по шкале штанги слева направо нулевым штрихом нониуса.

Дробные значения (количество де­сятых долей миллиметра) определяют умножением величины отсчёта (0,1 мм) на порядковый номер штриха нониуса, не считая нулевого, совпадающего со штрихом штанги.

Штангенциркуль ШЦ-1

10

Пример:

Нулевой штрих нониуса совпадает с 9-м  делением  на штанге, а нониус в нулевом делении показывает 7-ой штрих.

Результат измерений будет равен:

9 + 0,1 × 7 = 9,7 мм.

Штангенциркуль ШЦ-1

Разметка штангенциркулем

1

Нанесение прямых линий

Штангенциркуль, чертилка

2

Разметка центра окружности

Штангенциркуль, чертилка

3

Разметка губками штангенциркуля точёных заготовок

Штангенциркуль
