Инструкционно-технологическая карта № 9.4  Угольник слесарный 90°
Пособие содержит дидактический материал, направленный на самообразование и развитие самостоятельности обучающихся. В соответствии с программой производственного обучения слесарей в профессиональных образовательных заведениях в пособии приводятся инструкционно-технологические карты для проведения упражнений по выполнению приёмов слесарных работ. Инструкционно-технологические карты содержат указания «как делать?», иллюстрируемые рисунками приёмов работ и методов контроля. Большое место отводится вопросам пользования тренажёрами и механизации ручного труда слесаря.
- 9.4 - Угольник 90 гр.docx

Инструкционно-технологическая карта № 9.4



Угольник слесарный 90°



Инструменты

Материалы

Оборудование

·       Слесарные молотки массой 400-500 гр.;

·       Разметочный циркуль;

·       Чертилка;

·       Кернер;

·       Напильники с разной насечкой;

·       Измерительные линейки;

·       Штангенциркуль (0,1 мм);

·       Сверла разные;

·       Угловые зенковки с разными углами;

·       Слесарные ножовки.

·       Детали из листовой стали толщиной 4 мм;

·       Плитки;

·       Плоскогубцы (заготовки);

·       Детали ручной ножовки;



Оборудование:

·       Сверлильный станок;

·       Электрическая дрель;

·       Верстак слесарный;

·       Разметочный столик;











































№ п/п

Наименование и последовательность выполнения операций (Рекомендации по выполнению операций и самоконтролю)

Графическое изображение, эскиз

Оборудование, приспособления

инструмент

1

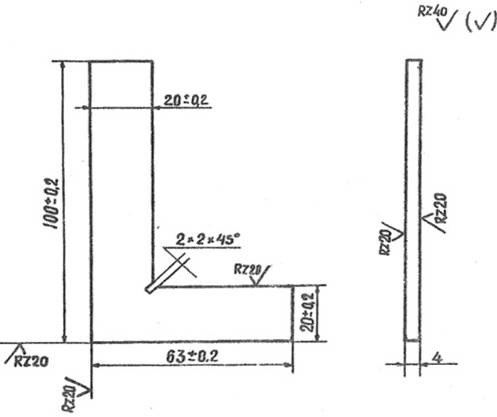

Проверить заготовку по чертежу определить и записать имеющийся припуск на все размеры



Штангенциркуль ШЦ-I

2

Опиливание



Опилить базовую поверхность (основную)



Опиленная плоскость не должна иметь завалов. Окончательный штрих продольный

Верстак, тиски слесарные, накладные губки.

Напильники: плоские с насечкой № 0; 1. Лекальная линейка, слесарный угольник 90.

3

Опиливание



Опилить базовую поверхность

(вспомогательную)



Опиленная плоскость не должна иметь завалов. Окончательный штрих продольный

Верстак, тиски слесарные, накладные губки.

Напильники: плоские с насечкой №0; 1. Штангенциркуль ШЦ-I

4

Разметка



Подготовить широкую поверхность заготовки для разметки



Покрытие поверхности раствором медного купороса должно быть равномерным, без подтеков

Верстак, ветошь. Шлифовальная шкурка, чертилка, кернер с углом заточки 45, молоток 200 г. Штангенциркуль ШЦ-II, масштабная линейка.

5

Разметка



Разметить слесарный угольник по чертежу



Риски должны быть чёткими, раздвоение рисок не допускается. Кернение с равномерными интервалами, строго по рискам

Верстак, ветошь. Шлифовальная шкурка, чертилка, кернер с углом заточки 45, молоток 200 г. Штангенциркуль ШЦ-II,масштабная линейка.

6

Резка



Вырезать слесарный угольник  90° и сделать прорезь



Припуск на обработку угольника в пределах 0,5-1,0 мм

Верстак, тиски слесарные, накладные губки. Напильник трёхгранный с насечкой № 1, ножовка по металлу. Штангенциркуль ШЦ-I.

7

Опиливание



Опилить внутренние стороны слесарного угольника 90 параллельно основной и вспомогательной базовым поверхностям



Опиливаемые  плоскости не должны иметь завалов, выдержать параллельность сторон в пределах 0,2 мм

Верстак, тиски слесарные, накладные губки

деревянный брусок. Напильники: трёхгранный с насечкой № 1, плоские с насечкой № 0;1,щётка-смётка. Штангенциркуль ШЦ-I, слесарный угольник 90° , лекальная линейка

8

Опиливание



Опилить торцовые стороны слесарного угольника  90°



Не должно быть завалов на торцевых плоскостях, выдержать углы 90°  и размеры согласно чертежу

Верстак, тиски слесарные, накладные губки, деревянный брусок. Напильники: трёхгранный с насечкой № 1, плоские с насечкой № 0;1, щётка-смётка. Штангенциркуль ШЦ-I, масштабная линейка

9

Опиливание



Опилить широкие поверхности слесарного уголка 90◦



Опиленная плоскость не должна иметь завалов. Окончательный штрих продольный

Верстак, тиски слесарные, накладные губки. Напильники: плоские с насечкой №0; 1. Штангенцир

куль ШЦ-I.

10

Окончательная отделка



Нанести продольный штрих. Острые кромки притупить



Верстак, тиски слесарные, накладные губки, деревянный брусок. Напильники: плоский с насечкой № 1, трёхгранный с насечкой №1, щётка-смётка. Штангенциркуль ШЦ-I

11

Контроль



Шероховатость и все размеры выдержать согласно чертежу.
