Инструкционно-технологическая карта № 9.5 Винт натяжной к ножовке

Инструменты

Материалы

Оборудование

·       Слесарные молотки массой 400-500 гр.;

·       Разметочный циркуль;

·       Чертилка;

·       Кернер;

·       Напильники с разной насечкой;

·       Измерительные линейки;

·       Штангенциркуль (0,1 мм);

·       Сверла разные;

·       Угловые зенковки с разными углами;

·       Слесарные ножовки.

·       Детали из листовой стали толщиной 3-5 мм;

·       Плитки;

·       Плоскогубцы (заготовки);

·       Детали ручной ножовки;

·       Заклёпки (с круглой, полукруглой и потайной головками).

Оборудование:

·       Сверлильный станок;

·       Электрическая дрель;

·       Верстак слесарный;

·       Разметочный столик;

Приспособления:

·       Натяжки;

·       Поддержки;

·       Обжимки;

·       Пробойники.

№ п/п

Наименование и последовательность выполнения операций (Рекомендации по выполнению операций и самоконтролю)

Графическое изображение, эскиз

Оборудование, приспособления

инструмент

1

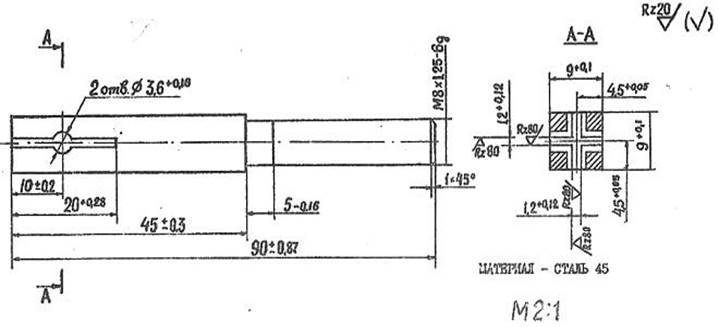

Проверить заготовку по чертежу

Штангенциркуль ШЦ-I

2

Опиливание

Опилить базовую поверхность (I)

Опиленная плоскость не должна иметь завалов, окончательный штрих продольный

Верстак, тиски, накладные губки. Напильники плоские с насечкой № 0;1, щётка-смётка. Штангенциркуль ШЦ-II, лекальная линейка, угольник 90°

3

Опиливание

Опилить боковую поверхность (вспомогательную поверхность под углом 90° (2)

Угол сопряжения плоскостей 90°, при проверке угольником 90 должен быть равномерный просвет без завалов краю сторон квадрата

Верстак, тиски слесарные, накладные губки. Напильники плоские с насечкой № 0;1, щётка-смётка. Штангенциркуль ШЦ-II, лекальная линейка, угольник 90

4

Разметка

Разметьте две оставшиеся стороны

Квадрат должен быть расположен симметрично оси. Риски должны быть тонкими и чёткими. Раздвоение рисок не допускается.

Разметочная плита. Чертилка, кернер, молоток 100 г. Штангенрейсмас.

5

Опиливание

Опилите плоскость, которая находится параллельно базовой (1)

Для контроля параллельности сторон измерение штангенциркулем производить в нескольких точках. Параллельность сторон должна быть выдержана с точностью до 0,1 мм. При проверке угольником 90° должен быть равномерный просвет без завалов по краям сторон квадрата

Верстак, тиски слесарные, накладные губки. Напильники: плоские с насечкой №0;1, щётка-смётка. Штангенциркуль ШЦ-II,лекальная линейка, угольник 90°.

6

Опиливание

Опилите плоскость, которая параллельно вспомогательной (2)

Верстак, тиски слесарные, накладные губки. Напильники: плоский с насечкой № 0; 1, щётка-смётка. Штангенциркуль ШЦ-II

7

Разметка

Разметьте отверстия и пазы

Смещение пазов от осевых линий не допускается

Разметочная плита. Кернер, чертилка, молоток 100 г. Штангенрейсмас.

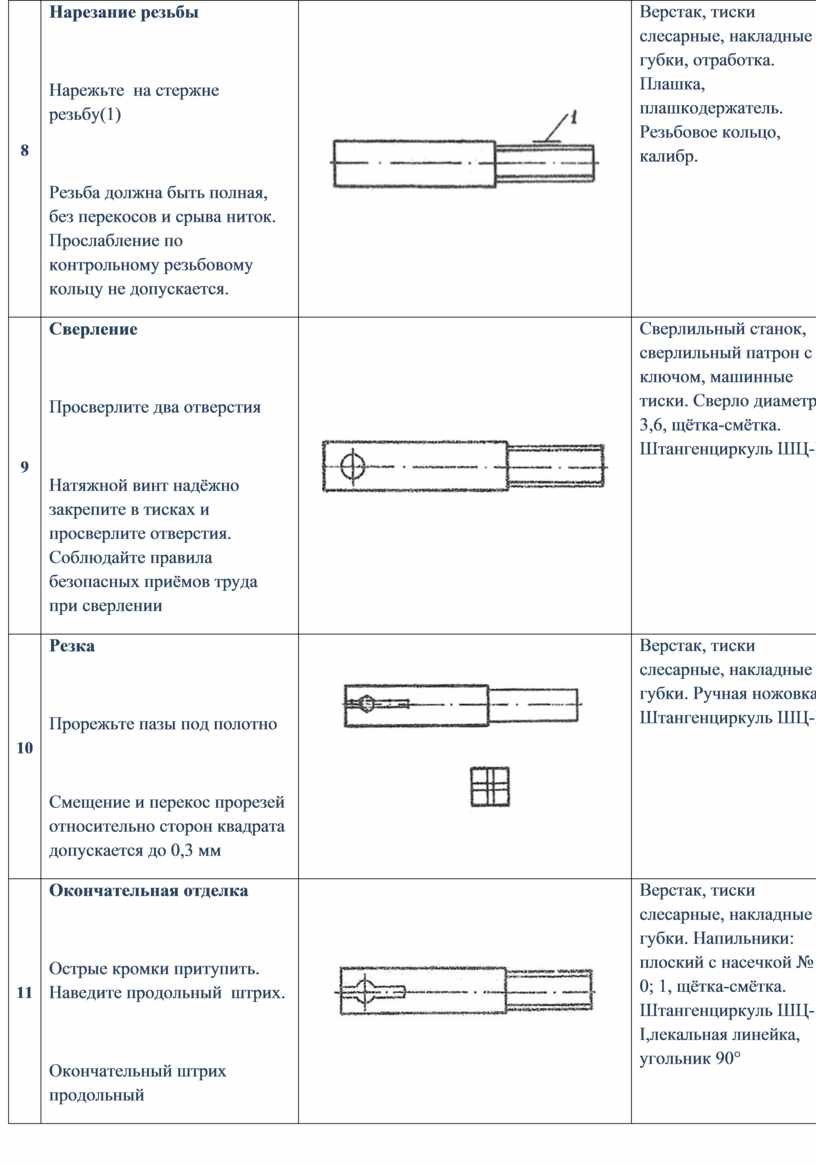

8

Нарезание резьбы

Нарежьте  на стержне резьбу(1)

Резьба должна быть полная, без перекосов и срыва ниток. Прослабление по контрольному резьбовому кольцу не допускается.

Верстак, тиски слесарные, накладные губки, отработка. Плашка, плашкодержатель. Резьбовое кольцо, калибр.

9

Сверление

Просверлите два отверстия

Натяжной винт надёжно закрепите в тисках и просверлите отверстия. Соблюдайте правила безопасных приёмов труда при сверлении

Сверлильный станок, сверлильный патрон с ключом, машинные тиски. Сверло диаметр 3,6, щётка-смётка. Штангенциркуль ШЦ-I.

10

Резка

Прорежьте пазы под полотно

Смещение и перекос прорезей относительно сторон квадрата допускается до 0,3 мм

Верстак, тиски слесарные, накладные губки. Ручная ножовка. Штангенциркуль ШЦ-I.

11

Окончательная отделка

Острые кромки притупить. Наведите продольный  штрих.

Окончательный штрих продольный

Верстак, тиски слесарные, накладные губки. Напильники: плоский с насечкой № 0; 1, щётка-смётка. Штангенциркуль ШЦ-I,лекальная линейка, угольник 90°
