Как строится график с помощью элемента управления Chart

 Как строится график с помощью элемента управления

Chart

Обычно результаты расчетов представляются в виде графиков и диаграмм. Библиотека .NET Framework имеет мощный элемент управ- ления Chart для отображения на экране графической информации (рис. 9.1).

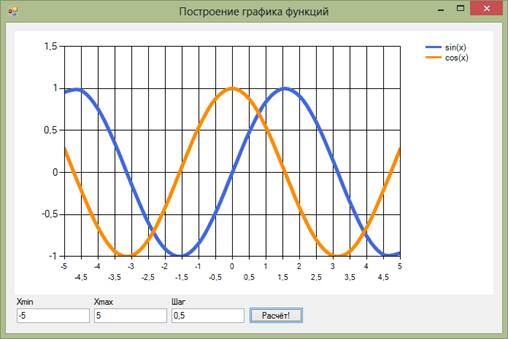

Рис 9.1. Окно программы с элементом управления

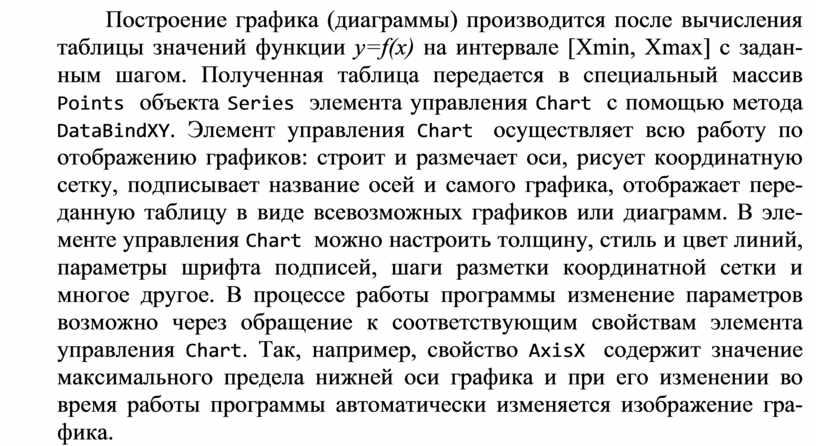

Построение графика (диаграммы) производится после вычисления таблицы значений функции y=f(x) на интервале [Xmin, Xmax] с задан- ным шагом. Полученная таблица передается в специальный массив Points объекта Series элемента управления Сhart с помощью метода DataBindXY. Элемент управления Chart осуществляет всю работу по отображению графиков: строит и размечает оси, рисует координатную сетку, подписывает название осей и самого графика, отображает пере- данную таблицу в виде всевозможных графиков или диаграмм. В эле- менте управления Сhart можно настроить толщину, стиль и цвет линий, параметры шрифта подписей, шаги разметки координатной сетки и многое другое. В процессе работы программы изменение параметров возможно через обращение к соответствующим свойствам элемента управления Chart. Так, например, свойство AxisX содержит значение максимального предела нижней оси графика и при его изменении во время работы программы автоматически изменяется изображение гра- фика.
