КИП и А

Задание

Кол. бал.

1.     К каким преобразователям относятся данные элементы: дроссели, мембрана, трубчатая пружина, сильфон, сопло-заслонка?

А) механические      Б) электрические     В) пневматические

1

2. К какой системе приборов относится преобразователь, изображенный на рисунке?

А) ферродинамической

Б) дифференциальной

В) магнитоэлектрической

1

3. Какой вторичный прибор используется при работе с датчиком температуры термопарой?

А) КСП         Б) КСМ           В) КСД

1

4. Какой выходной сигнал имеет термометр сопротивления?

А) термоЭДС

Б) электрическое сопротивление

В) напряжение переменного тока

1

5. Какой прибор, не относится к средствам измерения уровня?

А)поплавковый

Б)буйковый

В)тахометрический

1

6. Что является источником ультразвуковых импульсов в ультразвуковом уровнемере?

А) тензоэлемент     Б) пьезоэлемент      В) термоэлемент

1

7. С помощью чего создается перепад давления в трубопроводе для измерения расхода?

А) сужающих устройств

Б) измерительных устройств

В) исполнительных устройств

1

8. Как называется устройство, для получения информации о составе или физико-химических свойствах анализируемого вещества?

А) потенциометр     Б) анализатор         В) логометр

1

9. Какой прибор используется для измерения концентрации водородных ионов?

А) рН-метр          Б) ТРМ 138             В) П-210

1

10. Обозначение интерфейса аналого-цифрового преобразователя?

А) RS 232         Б) RS 233       В) RS 234

1

11. Работой, какого устройства управляет регулятор в автоматической системе управления технологическим процессом?

А) регулирующим органом

Б) исполнительным механизмом

В) объектом управления

1

12. На чем основан принцип действия индукционного расходомера?

А) на законе Ома

Б) на законе электромагнитной индукции

В) на законах электростатики

1

13. Что приводит в действие исполнительное устройство?

А) регулятор     Б) сумматор     В) регулирующий орган

1

14. Выражение вида 2Па – 1Па характеризует:

А) перепад давления     Б) уровень       В ) давление

1

15. Сколько Па в  1 кгс/см² –

А)   100 Па                Б)  10 000 Па            В)  100 000 Па

1

16. Возникновение электрических зарядов разного знака на противоположных гранях некоторых кристаллов при их деформации:

А) тензоэлектричество

Б)  термоэлектричество

В) пьезоэлектричество

1

17. Давление питания пневматической ветви ГСП:

А) 0,2 кгс/см²           Б) 0,14 кгс/см²             В) 1,4 кгс/см²

1

18. Определение соответствия прибора всех техническим требованиям, предъявляемым к прибору?

А) проверка прибора       Б) поверка прибора         В) ремонт прибора

1

19. Противодействие относительному перемещению соприкасающихся и вращающихся тел в направлении, лежащем в плоскости их соприкосновения?

А) трение        Б) износ         В) изгиб

1

20. Какое  трение возникает в кинематических парах, узлах и фрикционных передачах при отсутствии смазки и загрязнении между трущимися  поверхностями?

А) сухое      Б) жидкостное     В) механическое

1

21. Защита средств измерения от пыли, влаги, газов?

А) герметизация        Б) заливка            В) опрессовка

1

22. К каким приборам относятся данные неисправности: повышенное трение в опорах, неисправность спиральных пружинок, обрывы обмоток рамок, обрывы добавочных сопротивлений и шунтов, выход из строя элементов схем, диодов и триодов?

А) механические    Б) пневматические         В) электроизмерительные

1

23. Что входит в состав термосистемы манометрического термометра?

А) трубчатая пружина, сектор, стрелка;

Б) трубчатая пружина, поводок, сектор

В) трубчатая пружина, капилляр, термобаллон

1

24. Как  определяется место разгерметизации термосистемы манометрического термометра?

А) подачей жидкости через капиллярный отросток и погружением в емкость с керосином

Б) подачей азота через капиллярный отросток и погружением в емкость с водой

В) подачей кислорода через капиллярный отросток и погружением в емкость с бензином

1

25. Что означает градуировка термометра сопротивления (ТС) 100П?

А) ТС платиновый, при t= 0ᵒС имеет R=100 Ом

Б) ТС платиновый, при t= 100ᵒС имеет R=10 Ом

В) ТС платиновый, при t= 50ᵒС имеет R=0,40 Ом

1

26. Устранение деформации мембранных коробок, в приборах для измерения давления?

А) исправление деформации

Б) замена мембранной коробки

В) пайка мембранной коробки

1

27. Какой рисунок демонстрирует правила установки сужающего устройства – диафрагмы?

А) рисунок 1

Б) рисунок 2

В) оба рисунка

1

28. Как производится поверка «Нуля» газоанализатора термохимического?

А) подачей на вход прибора поверочной газовой смеси, содержащей определяемый газовый компонент

Б) подачей на вход прибора поверочной газовой смеси, не содержащей определяемого газового компонента

В) подачей на вход прибора поверочной газовой смеси, содержащей 50% определяемого газового компонента

1

29. К каким неисправностям приводит нарушение герметичности в пневматических регуляторах?

А) разброс и нестабильность поддержания регулируемой величины

Б) неисправность кинематических узлов

В) обрывы обмоток, износ контактов и разрегулировка реле

1

30. Указать причину неправильного показания дистанционного указателя положения о степени открытия клапана?

А) поломка кулачка привода электродвигателя

Б) разрегулировка положений концевых выключателей

В) нарушение контакта в реостатном датчике

1

31. Указать причину затирания плунжера клапана в пневматическом исполнительном механизме?

А) увеличение пропусков жидкости (или газа)

Б) утечка воздуха в соединениях

В) попадание механических включений, окалины

1

32. При изменении температуры, изменяется его электрическое сопротивление?

А) тензорезистор      Б) терморезистор       В) пьезорезистор

1

33. С каким датчиком температуры работает вторичный прибор логометр?

А) термопара

Б) термометр сопротивления

В) манометрический термометр

1

34. Величина, характеризующая интенсивность сил, действующих на какую-нибудь часть поверхности тела по направлениям, перпендикулярным этой поверхности?

А) уровень     Б) давление        В) расход

1

35. Единицы измерения концентрации вещества?

А) мл/м³       Б)  г/м³          В) л

1

Задание

Кол. бал.

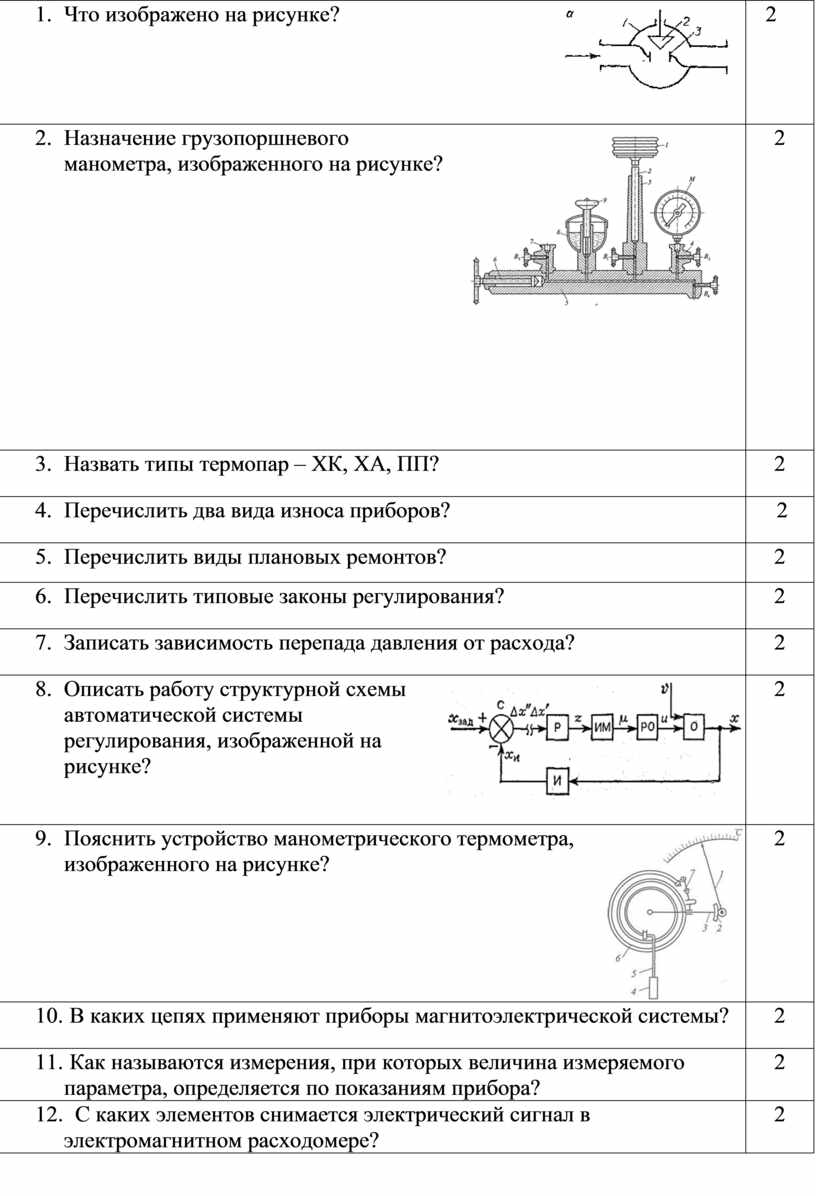

1.     Что изображено на рисунке?

  2

2.     Назначение грузопоршневого манометра, изображенного на рисунке?

2

3.     Назвать типы термопар – ХК, ХА, ПП?

2

4.     Перечислить два вида износа приборов?

    2

5.     Перечислить виды плановых ремонтов?

2

6.     Перечислить типовые законы регулирования?

2

7.     Записать зависимость перепада давления от расхода?

2

8.     Описать работу структурной схемы автоматической системы регулирования, изображенной на рисунке?

2

9.     Пояснить устройство манометрического термометра, изображенного на рисунке?

2

10.  В каких цепях применяют приборы магнитоэлектрической системы?

2

11.  Как называются измерения, при которых величина измеряемого параметра, определяется по показаниям прибора?

2

12.   С каких элементов снимается электрический сигнал в электромагнитном расходомере?

2

13.  Перечислить пределы изменения унифицированных сигналов постоянного тока?

2

14.  Что используют для борьбы с трением и износом?

   2

15. Что является чувствительным элементом в измерительной ячейке газоанализатора?

   2

Задание

Кол. бал.

1.     Рассчитать наибольшую абсолютную погрешность вольтметров, при измерении напряжения сети переменного тока 220 В. Класс точности вольтметров 1,5, диапазоны измерений 0-300 В и           0-1000 В?

3

2.     У поверяемого датчика давления со шкалой измерения от 0 до 250 mbar основная относительная погрешность измерения во всем диапазоне измерений равна 5%. Датчик имеет токовый выход 4…20 мА. На датчик калибратором подано давление 125 mbar, при этом его выходной сигнал равен 12,62 мА. Необходимо определить укладываются ли показания датчика в допустимые пределы.

4
