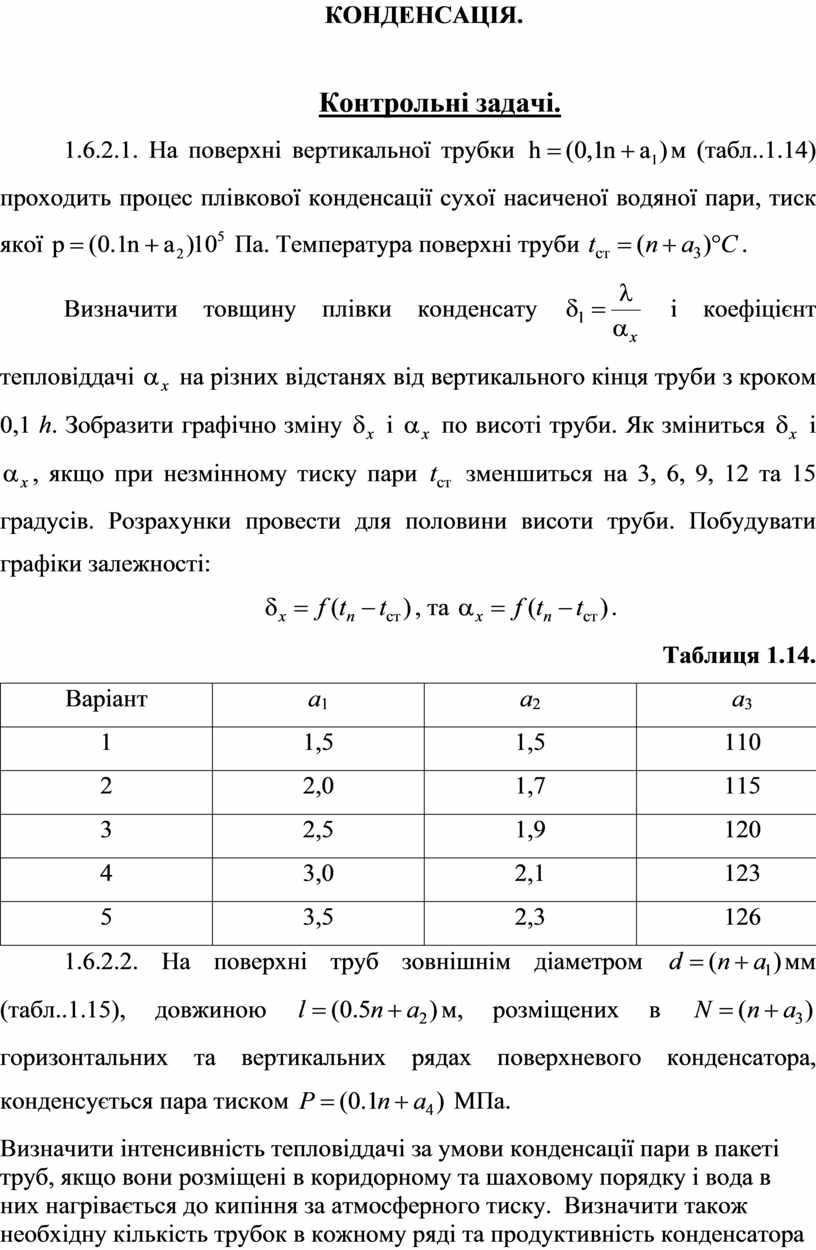

КОНДЕНСАЦІЯ.
Контрольні задачі.
1.6.2.1. На поверхні
вертикальної трубки
м (табл..1.14) проходить процес плівкової конденсації сухої
насиченої водяної пари, тиск якої
Па.
Температура поверхні труби
.
Визначити товщину плівки
конденсату
і коефіцієнт тепловіддачі
на різних відстанях від
вертикального кінця труби з кроком 0,1 h. Зобразити графічно зміну
і
по висоті труби. Як зміниться
і
, якщо при незмінному тиску пари
зменшиться на 3, 6, 9, 12 та 15
градусів. Розрахунки провести для
половини висоти труби. Побудувати графіки
залежності:
, та
.
Таблиця 1.14.
|
Варіант |
а1 |
а2 |
а3 |
|
1 |
1,5 |
1,5 |
110 |
|
2 |
2,0 |
1,7 |
115 |
|
3 |
2,5 |
1,9 |
120 |
|
4 |
3,0 |
2,1 |
123 |
|
5 |
3,5 |
2,3 |
126 |
1.6.2.2. На поверхні труб
зовнішнім діаметром
мм (табл..1.15), довжиною
м, розміщених в
горизонтальних та вертикальних
рядах
поверхневого конденсатора,
конденсується пара тиском
МПа.
Визначити інтенсивність
тепловіддачі за
умови конденсації пари в
пакеті труб, якщо вони розміщені в коридорному та шаховому порядку і вода в них
нагрівається до кипіння за атмосферного тиску. Визначити також необхідну кількість трубок в
кожному ряді та продуктивність конденсатора за умови, якщо потужність теплового потоку в процесі конденсації
, кВт.

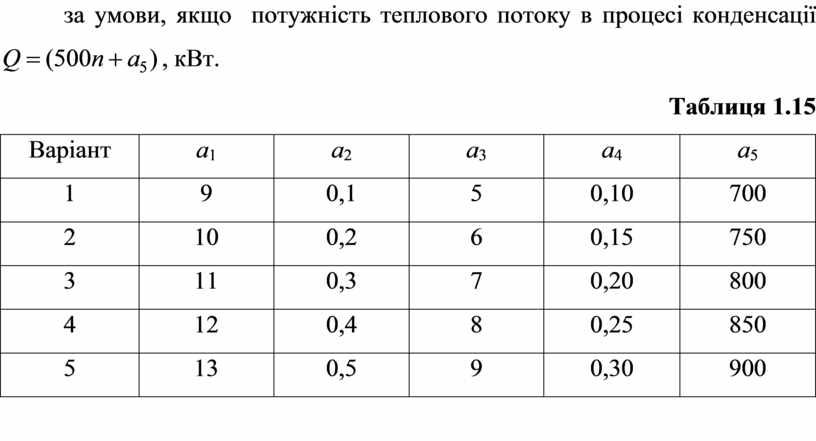

Таблиця 1.15
|
Варіант |
а1 |
а2 |
а3 |
а4 |
а5 |
|
1 |
9 |
0,1 |
5 |
0,10 |
700 |
|
2 |
10 |
0,2 |
6 |
0,15 |
750 |
|
3 |
11 |
0,3 |
7 |
0,20 |
800 |
|
4 |
12 |
0,4 |
8 |
0,25 |
850 |
|
5 |
13 |
0,5 |
9 |
0,30 |
900 |
