8кл масштабы.pptx
Добро пожаловать
Урок черчения
8класс
Учитель Конюшенко Т.Л.
Сосновская СШ
Тема:
МАСШТАБ

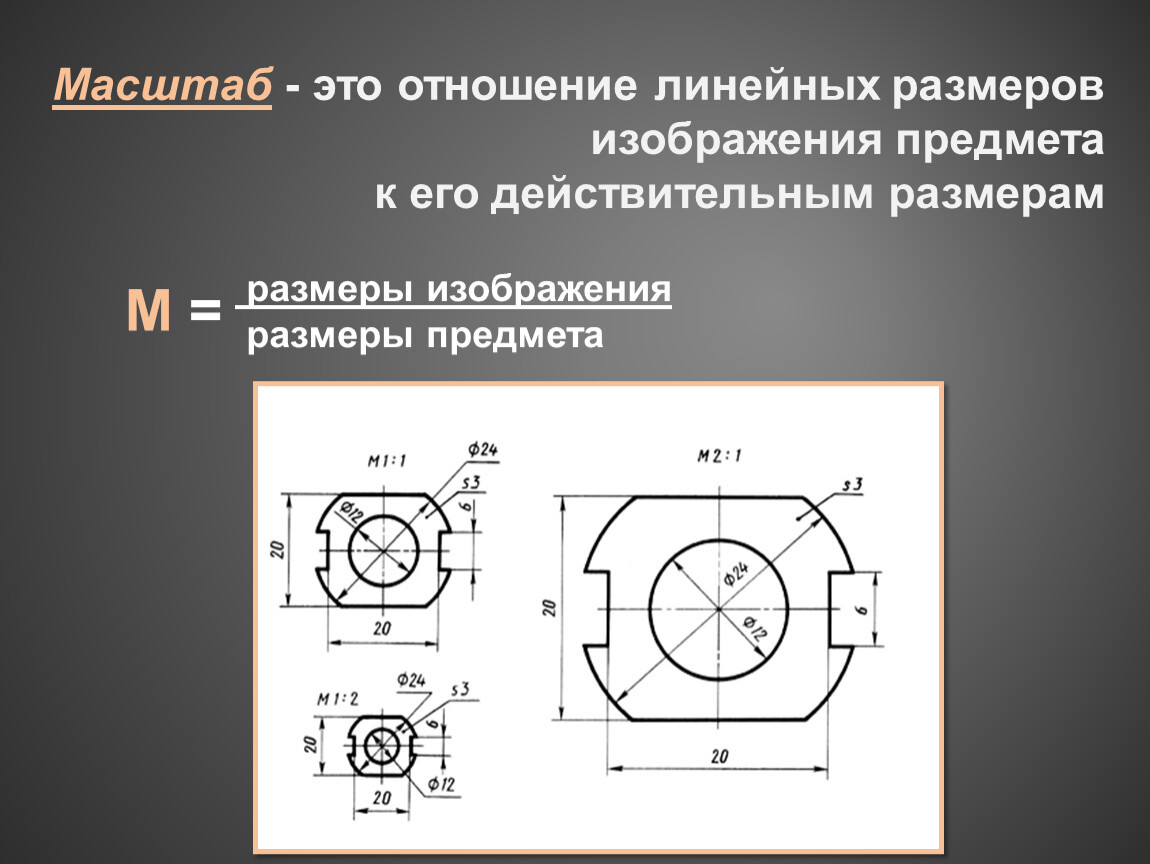

Масштаб - это отношение линейных размеров изображения предмета
к его действительным размерам
размеры изображения
размеры предмета
М =
Из истории применения масштаба на чертежах
Первые чертежи архитектурных сооружений
выполнялись в натуральную величину непосредственно на земле. В дальнейшем такие чертежи стали выполнять на пергаменте, дереве или холсте в уменьшенном масштабе
с нанесением размеров.
В России масштабы стали применять в 16 веке.
Инструменты
для черчения
на земле
(в натуральную
величину).
До сих пор в некоторых отраслях промышленности используют чертежи, выполненные в натуральную величину.
Например, в судостроении обводы судна вычерчивают на гладком полу прямо в цехе.

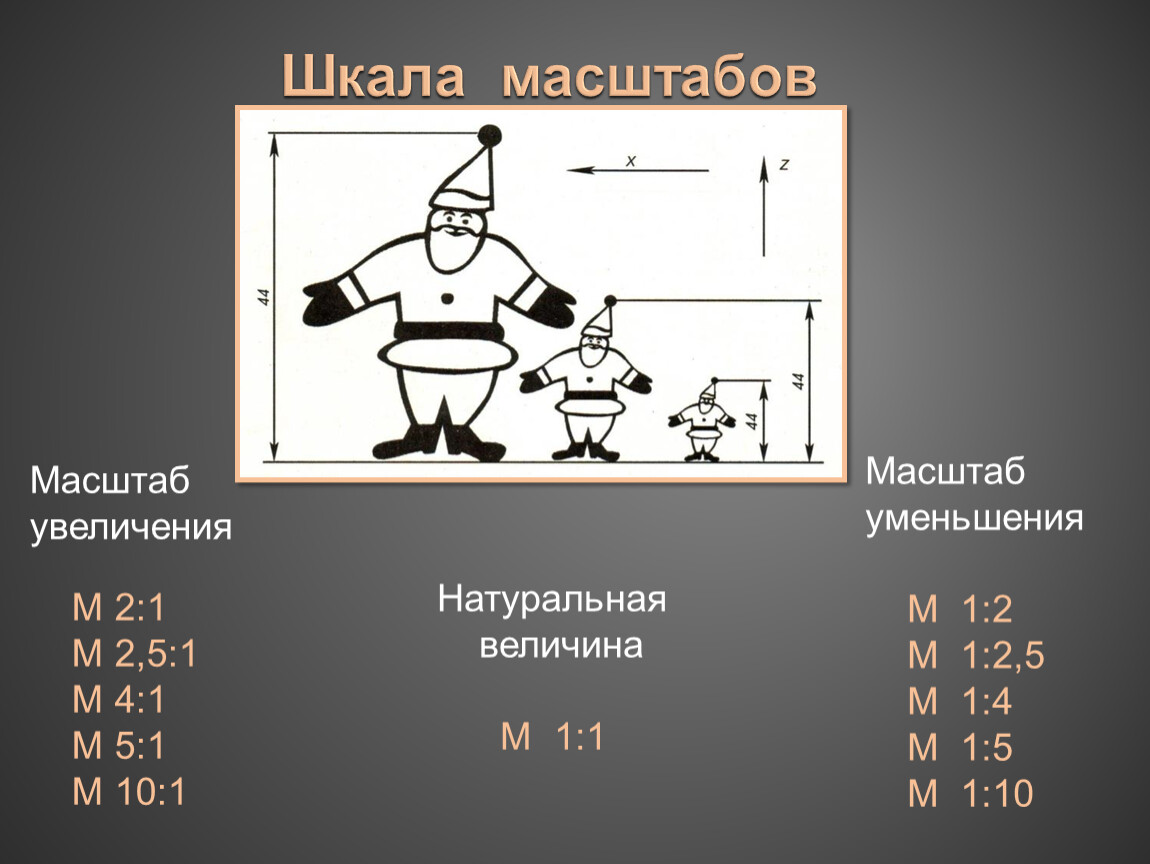

Шкала масштабов
Масштаб
увеличения
М 2:1
М 2,5:1
М 4:1
М 5:1
М 10:1
Масштаб
уменьшения
М 1:2
М 1:2,5
М 1:4
М 1:5
М 1:10
Натуральная
величина
М 1:1

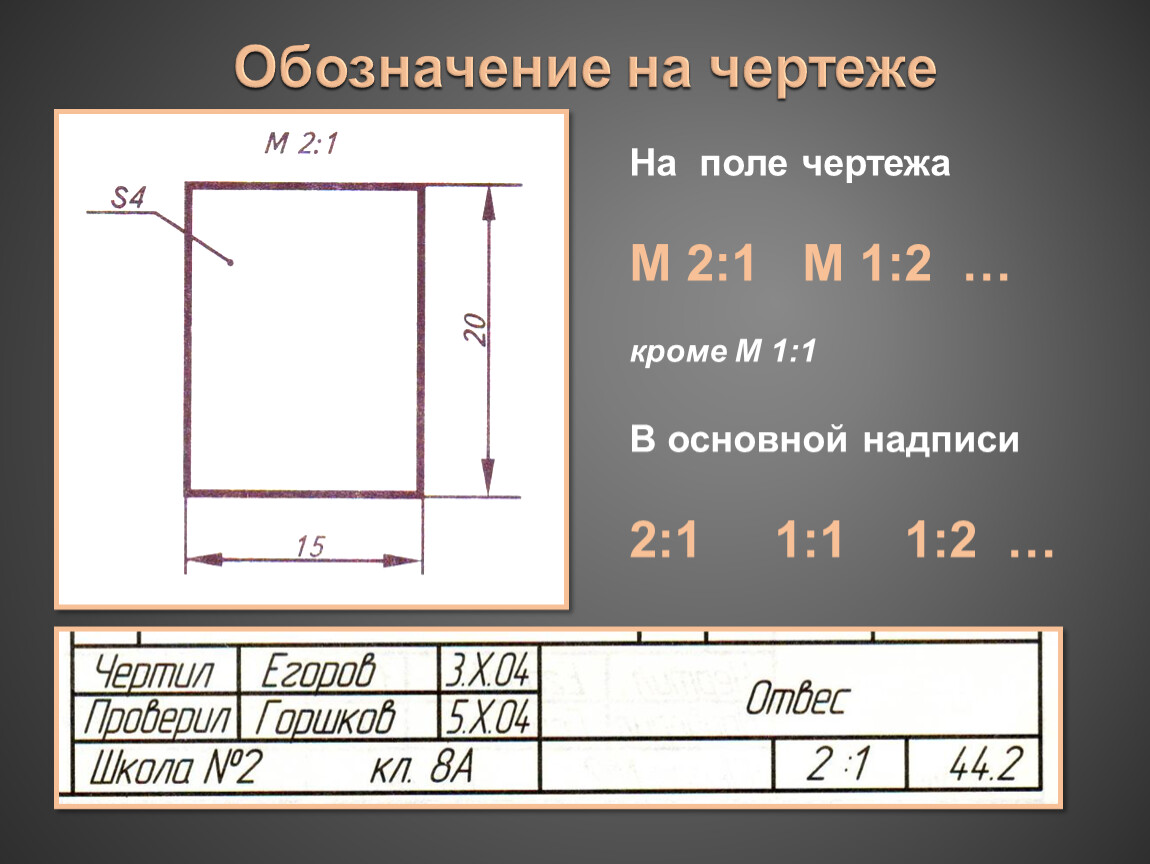

Обозначение на чертеже
На поле чертежа
М 2:1 М 1:2 …
кроме М 1:1
В основной надписи
2:1 1:1 1:2 …

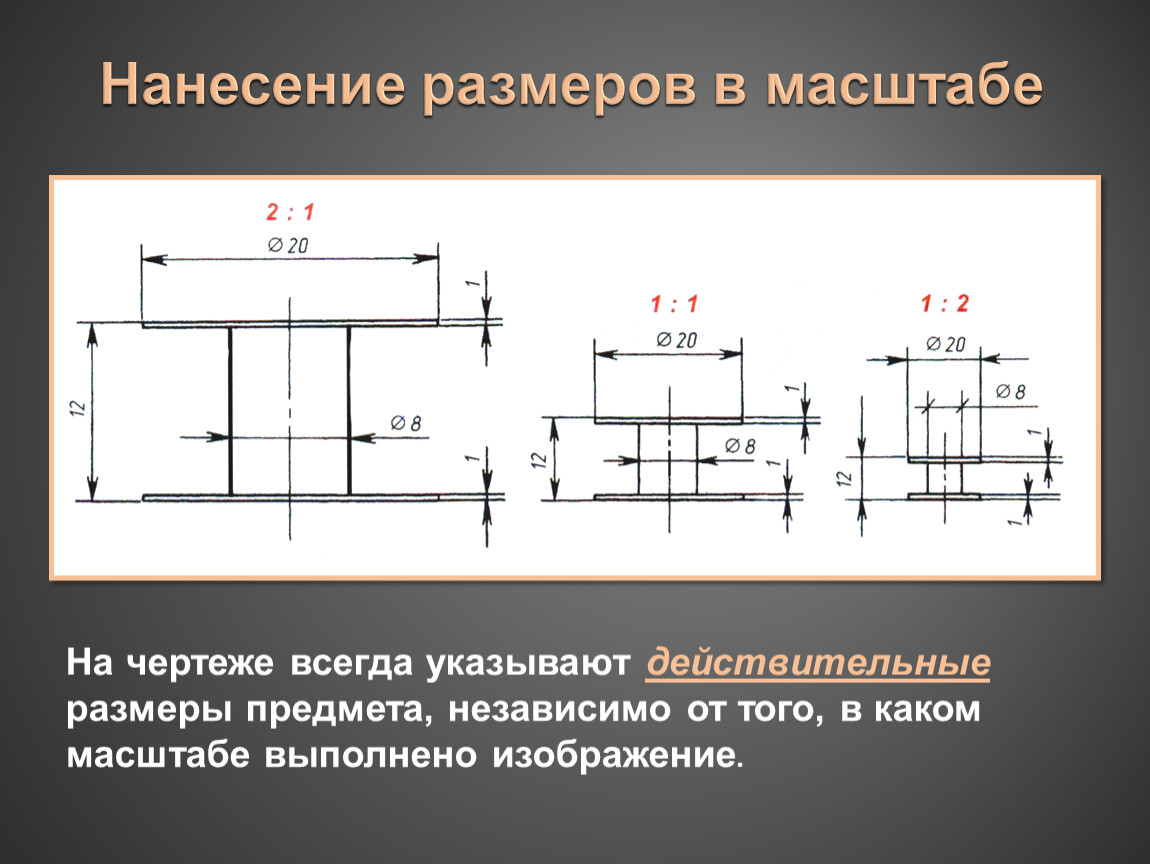

Нанесение размеров в масштабе
На чертеже всегда указывают действительные размеры предмета, независимо от того, в каком масштабе выполнено изображение.
