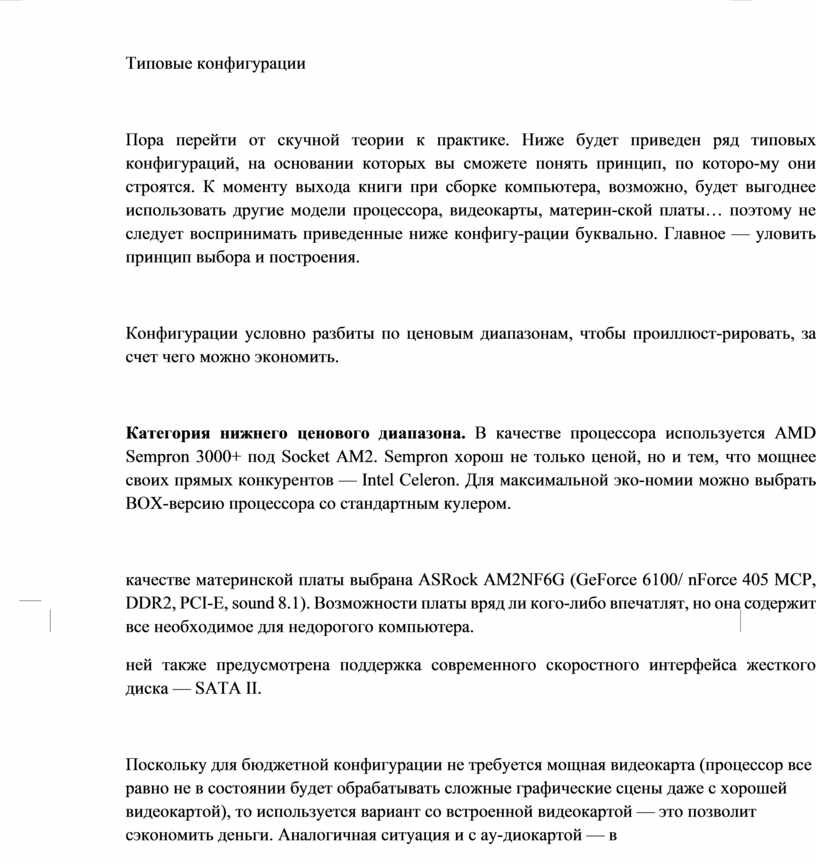

Типовые конфигурации

Пора перейти от скучной теории к практике. Ниже будет приведен ряд типовых конфигураций, на основании которых вы сможете понять принцип, по которо-му они строятся. К моменту выхода книги при сборке компьютера, возможно, будет выгоднее использовать другие модели процессора, видеокарты, материн-ской платы… поэтому не следует воспринимать приведенные ниже конфигу-рации буквально. Главное — уловить принцип выбора и построения.

Конфигурации условно разбиты по ценовым диапазонам, чтобы проиллюст-рировать, за счет чего можно экономить.

Категория нижнего ценового диапазона. В качестве процессора используется AMD Sempron 3000+ под Socket AM2. Sempron хорош не только ценой, но и тем, что мощнее своих прямых конкурентов — Intel Celeron. Для максимальной эко-номии можно выбрать BOX-версию процессора со стандартным кулером.

качестве материнской платы выбрана ASRock AM2NF6G (GeForce 6100/ nForce 405 MCP, DDR2, PCI-E, sound 8.1). Возможности платы вряд ли кого-либо впечатлят, но она содержит все необходимое для недорогого компьютера.

ней также предусмотрена поддержка современного скоростного интерфейса жесткого диска — SATA II.

Поскольку для бюджетной конфигурации не требуется мощная видеокарта (процессор все равно не в состоянии будет обрабатывать сложные графические сцены даже с хорошей видеокартой), то используется вариант со встроенной видеокартой — это позволит сэкономить деньги. Аналогичная ситуация и с ау-диокартой — в современных материнских платах встроенный звук весьма не-плохого качества. Оптимальное количество оперативной памяти для системы данного класса — 1 Гбайт.

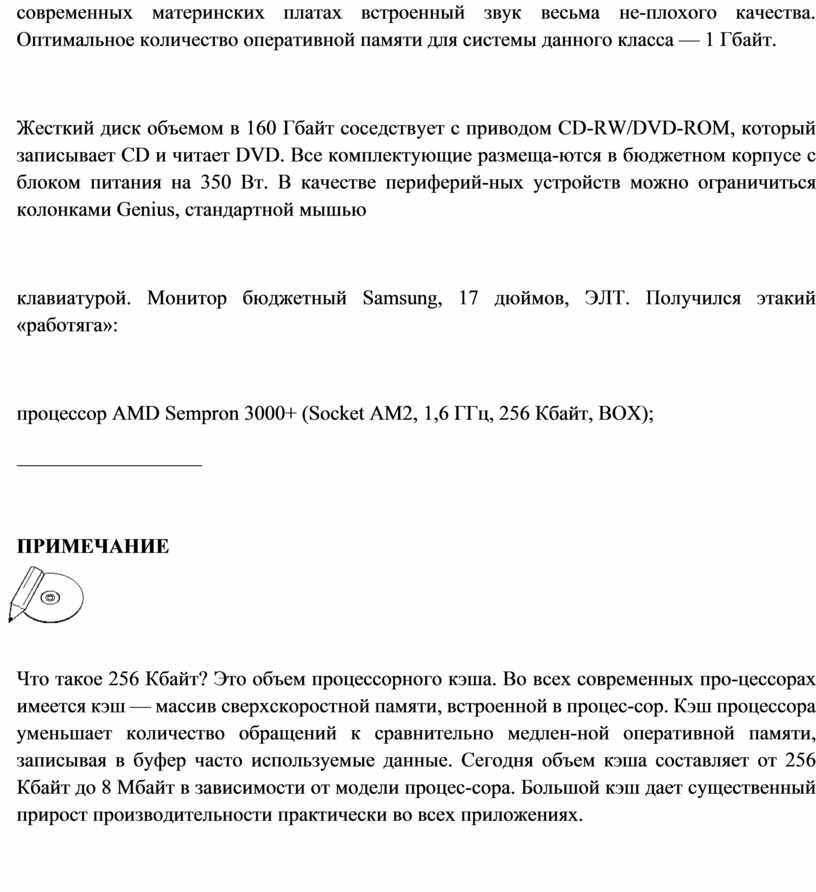

Жесткий диск объемом в 160 Гбайт соседствует с приводом CD-RW/DVD-ROM, который записывает CD и читает DVD. Все комплектующие размеща-ются в бюджетном корпусе с блоком питания на 350 Вт. В качестве периферий-ных устройств можно ограничиться колонками Genius, стандартной мышью

клавиатурой. Монитор бюджетный Samsung, 17 дюймов, ЭЛТ. Получился этакий «работяга»:

процессор AMD Sempron 3000+ (Socket AM2, 1,6 ГГц, 256 Кбайт, BOX);

ПРИМЕЧАНИЕ

Что такое 256 Кбайт? Это объем процессорного кэша. Во всех современных про-цессорах имеется кэш — массив сверхскоростной памяти, встроенной в процес-сор. Кэш процессора уменьшает количество обращений к сравнительно медлен-ной оперативной памяти, записывая в буфер часто используемые данные. Сегодня объем кэша составляет от 256 Кбайт до 8 Мбайт в зависимости от модели процес-сора. Большой кэш дает существенный прирост производительности практически во всех приложениях.

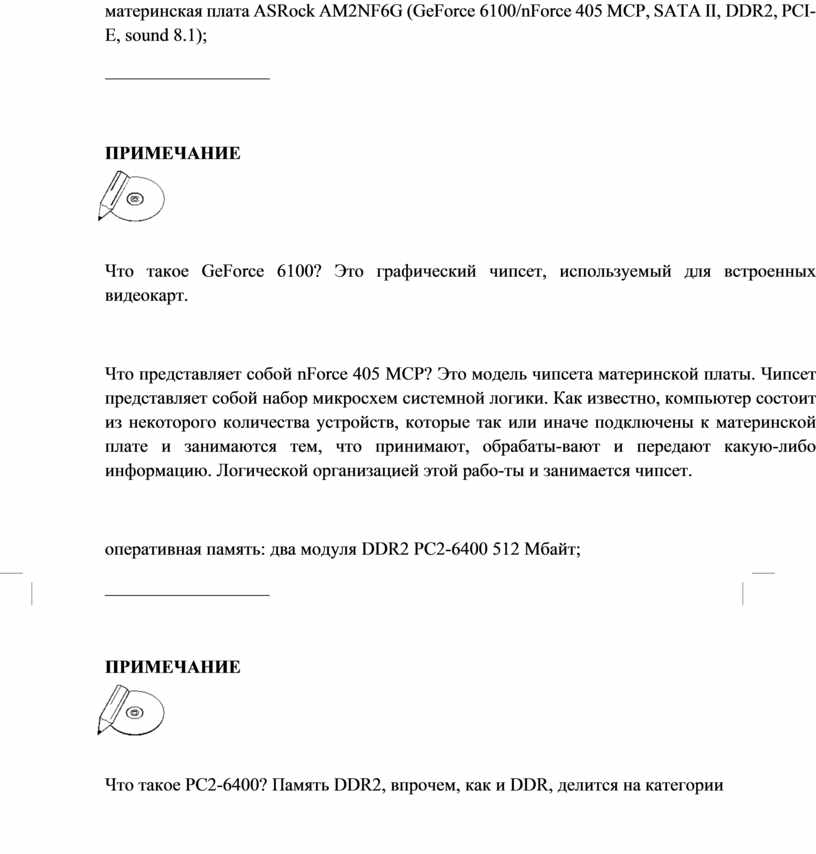

материнская плата ASRock AM2NF6G (GeForce 6100/nForce 405 MCP, SATA II, DDR2, PCI-E, sound 8.1);

ПРИМЕЧАНИЕ

Что такое GeForce 6100? Это графический чипсет, используемый для встроенных видеокарт.

Что представляет собой nForce 405 MCP? Это модель чипсета материнской платы. Чипсет представляет собой набор микросхем системной логики. Как известно, компьютер состоит из некоторого количества устройств, которые так или иначе подключены к материнской плате и занимаются тем, что принимают, обрабаты-вают и передают какую-либо информацию. Логической организацией этой рабо-ты и занимается чипсет.

оперативная память: два модуля DDR2 PC2-6400 512 Мбайт;

ПРИМЕЧАНИЕ

Что такое PC2-6400? Память DDR2, впрочем, как и DDR, делится на категории

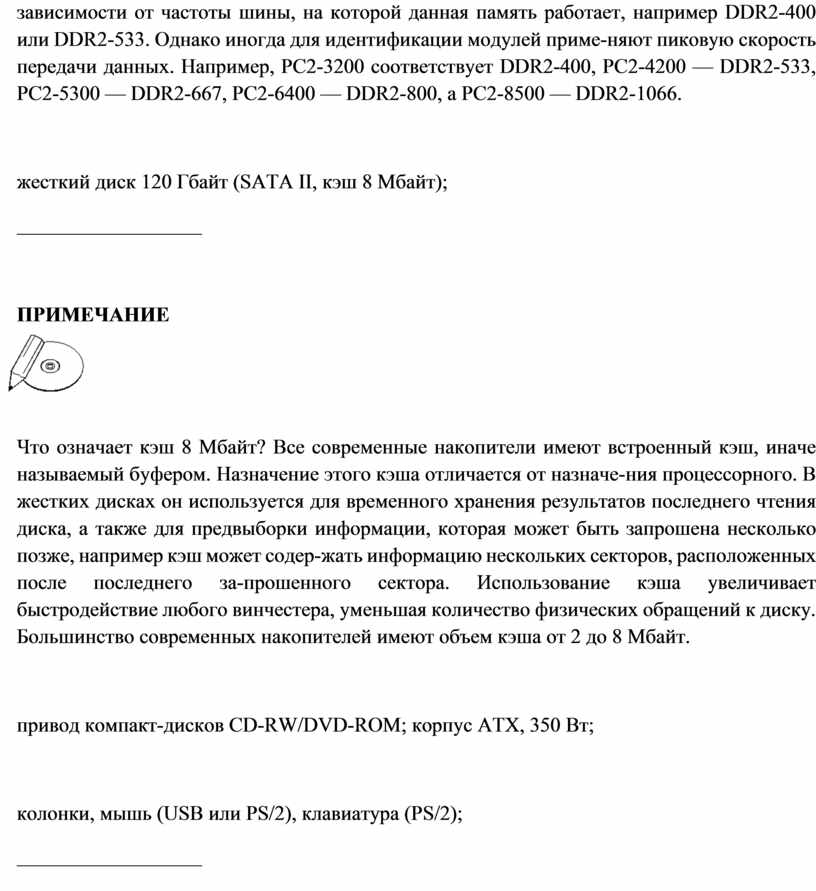

зависимости от частоты шины, на которой данная память работает, например DDR2-400 или DDR2-533. Однако иногда для идентификации модулей приме-няют пиковую скорость передачи данных. Например, PC2-3200 соответствует DDR2-400, PC2-4200 — DDR2-533, PC2-5300 — DDR2-667, PC2-6400 — DDR2-800, а PC2-8500 — DDR2-1066.

жесткий диск 120 Гбайт (SATA II, кэш 8 Мбайт);

ПРИМЕЧАНИЕ

Что означает кэш 8 Мбайт? Все современные накопители имеют встроенный кэш, иначе называемый буфером. Назначение этого кэша отличается от назначе-ния процессорного. В жестких дисках он используется для временного хранения результатов последнего чтения диска, а также для предвыборки информации, которая может быть запрошена несколько позже, например кэш может содер-жать информацию нескольких секторов, расположенных после последнего за-прошенного сектора. Использование кэша увеличивает быстродействие любого винчестера, уменьшая количество физических обращений к диску. Большинство современных накопителей имеют объем кэша от 2 до 8 Мбайт.

привод компакт-дисков CD-RW/DVD-ROM; корпус ATX, 350 Вт;

колонки, мышь (USB или PS/2), клавиатура (PS/2);

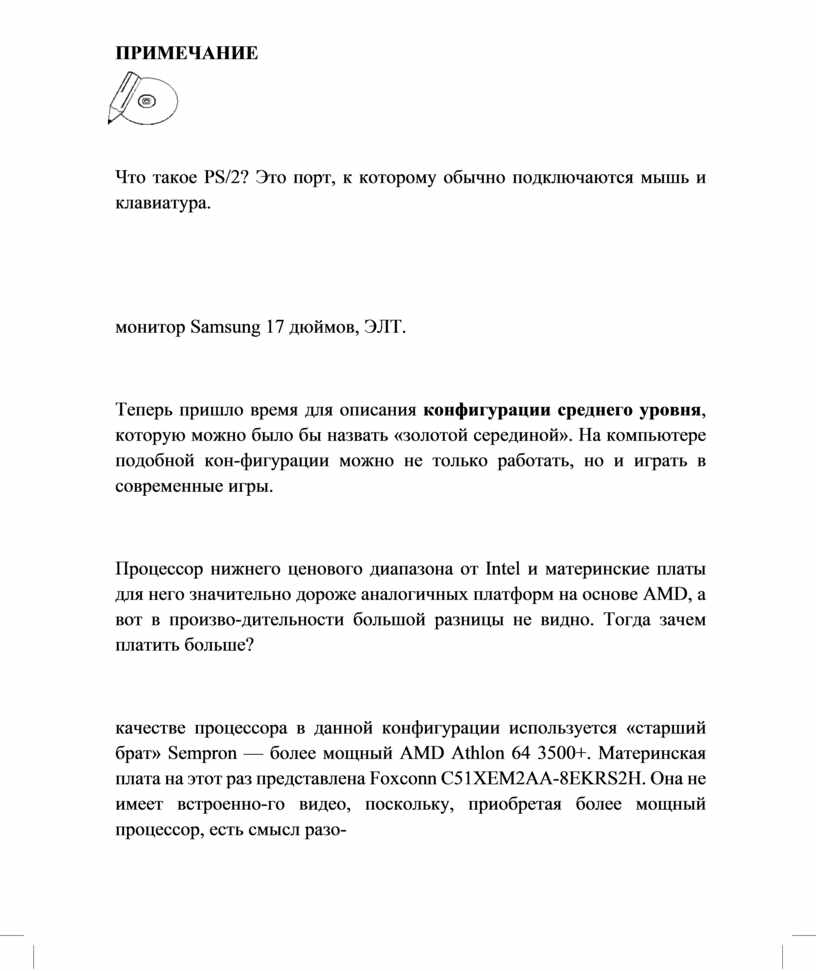

ПРИМЕЧАНИЕ

Что такое PS/2? Это порт, к которому обычно подключаются мышь и клавиатура.

монитор Samsung 17 дюймов, ЭЛТ.

Теперь пришло время для описания конфигурации среднего уровня, которую можно было бы назвать «золотой серединой». На компьютере подобной кон-фигурации можно не только работать, но и играть в современные игры.

Процессор нижнего ценового диапазона от Intel и материнские платы для него значительно дороже аналогичных платформ на основе AMD, а вот в произво-дительности большой разницы не видно. Тогда зачем платить больше?

качестве процессора в данной конфигурации используется «старший брат» Sempron — более мощный AMD Athlon 64 3500+. Материнская плата на этот раз представлена Foxconn C51XEM2AA-8EKRS2H. Она не имеет встроенно-го видео, поскольку, приобретая более мощный процессор, есть смысл разо-

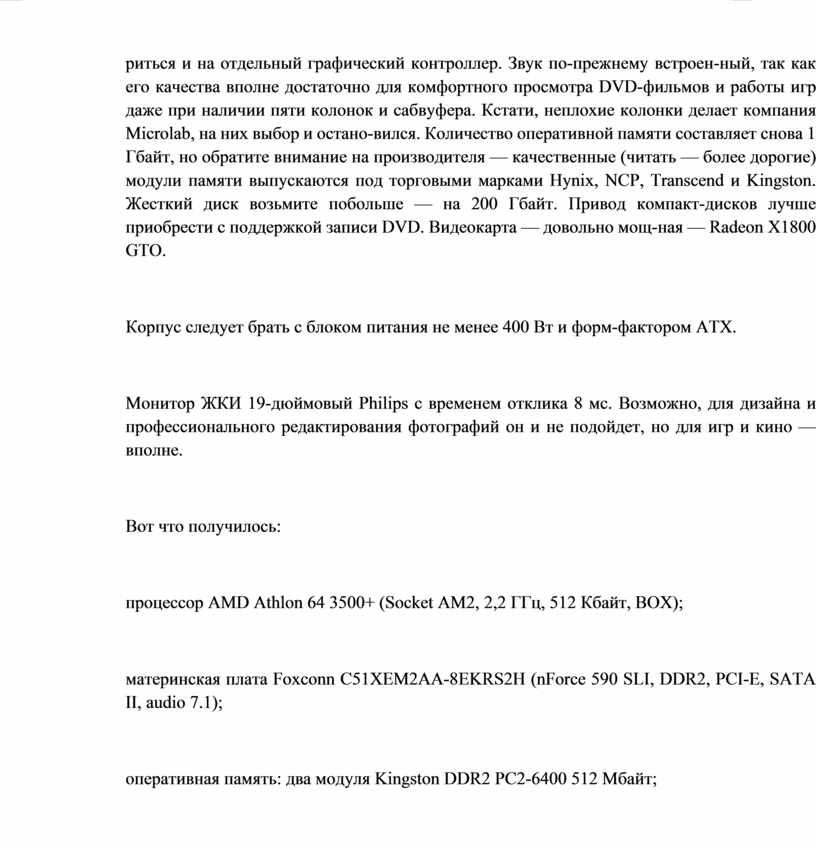

риться и на отдельный графический контроллер. Звук по-прежнему встроен-ный, так как его качества вполне достаточно для комфортного просмотра DVD-фильмов и работы игр даже при наличии пяти колонок и сабвуфера. Кстати, неплохие колонки делает компания Microlab, на них выбор и остано-вился. Количество оперативной памяти составляет снова 1 Гбайт, но обратите внимание на производителя — качественные (читать — более дорогие) модули памяти выпускаются под торговыми марками Hynix, NCP, Transcend и Kingston. Жесткий диск возьмите побольше — на 200 Гбайт. Привод компакт-дисков лучше приобрести с поддержкой записи DVD. Видеокарта — довольно мощ-ная — Radeon X1800 GTO.

Корпус следует брать с блоком питания не менее 400 Вт и форм-фактором ATX.

Монитор ЖКИ 19-дюймовый Philips с временем отклика 8 мс. Возможно, для дизайна и профессионального редактирования фотографий он и не подойдет, но для игр и кино — вполне.

Вот что получилось:

процессор AMD Athlon 64 3500+ (Socket AM2, 2,2 ГГц, 512 Кбайт, BOX);

материнская плата Foxconn C51XEM2AA-8EKRS2H (nForce 590 SLI, DDR2, PCI-E, SATA II, audio 7.1);

оперативная память: два модуля Kingston DDR2 PC2-6400 512 Мбайт;

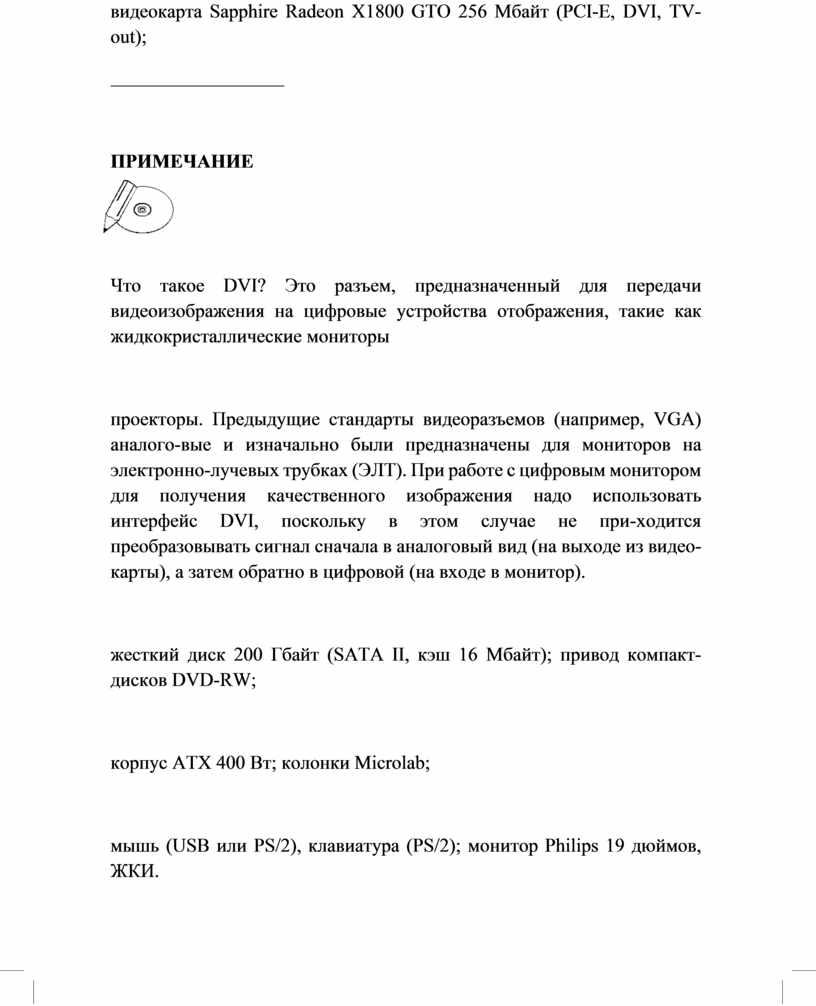

видеокарта Sapphire Radeon X1800 GTO 256 Мбайт (PCI-E, DVI, TV-out);

ПРИМЕЧАНИЕ

Что такое DVI? Это разъем, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы

проекторы. Предыдущие стандарты видеоразъемов (например, VGA) аналого-вые и изначально были предназначены для мониторов на электронно-лучевых трубках (ЭЛТ). При работе с цифровым монитором для получения качественного изображения надо использовать интерфейс DVI, поскольку в этом случае не при-ходится преобразовывать сигнал сначала в аналоговый вид (на выходе из видео-карты), а затем обратно в цифровой (на входе в монитор).

жесткий диск 200 Гбайт (SATA II, кэш 16 Мбайт); привод компакт-дисков DVD-RW;

корпус ATX 400 Вт; колонки Microlab;

мышь (USB или PS/2), клавиатура (PS/2); монитор Philips 19 дюймов, ЖКИ.

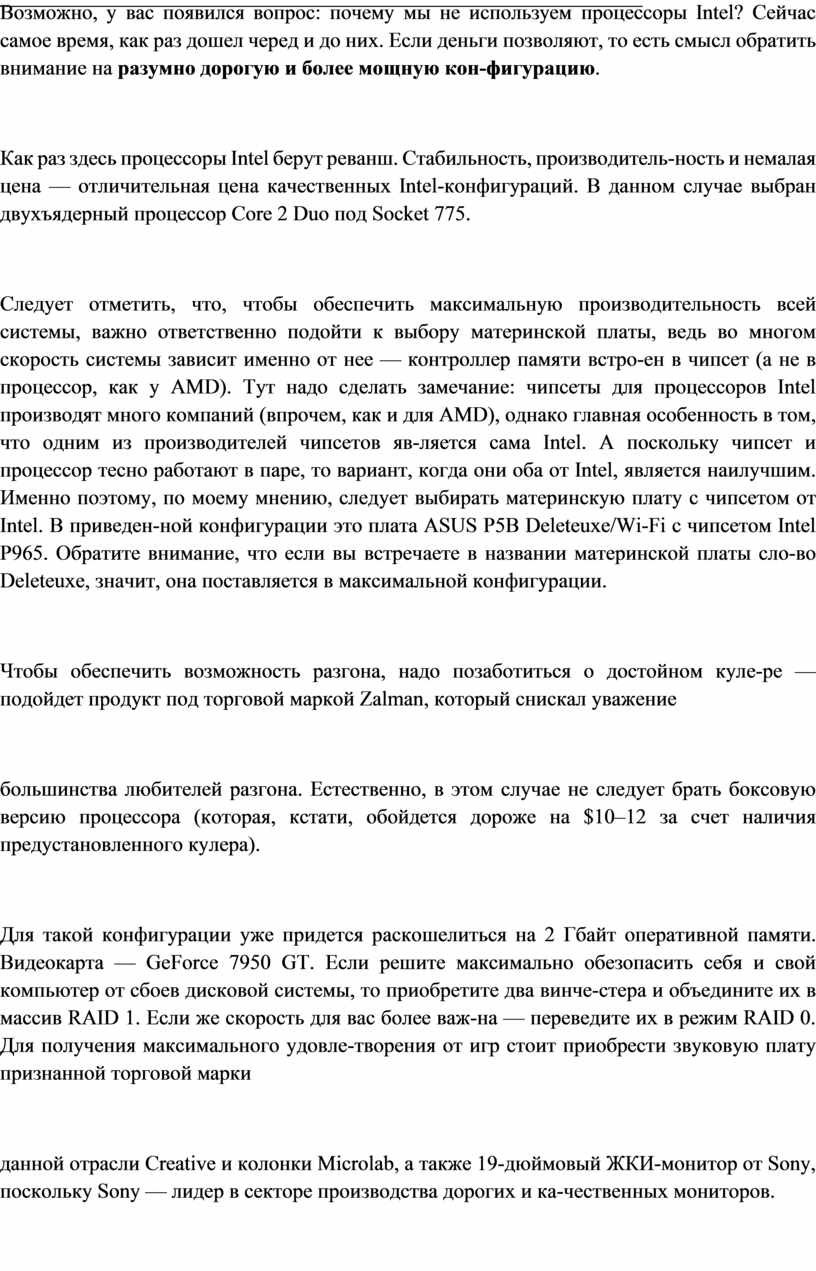

Возможно, у вас появился вопрос: почему мы не используем процессоры Intel? Сейчас самое время, как раз дошел черед и до них. Если деньги позволяют, то есть смысл обратить внимание на разумно дорогую и более мощную кон-фигурацию.

Как раз здесь процессоры Intel берут реванш. Стабильность, производитель-ность и немалая цена — отличительная цена качественных Intel-конфигураций. В данном случае выбран двухъядерный процессор Core 2 Duo под Socket 775.

Следует отметить, что, чтобы обеспечить максимальную производительность всей системы, важно ответственно подойти к выбору материнской платы, ведь во многом скорость системы зависит именно от нее — контроллер памяти встро-ен в чипсет (а не в процессор, как у AMD). Тут надо сделать замечание: чипсеты для процессоров Intel производят много компаний (впрочем, как и для AMD), однако главная особенность в том, что одним из производителей чипсетов яв-ляется сама Intel. А поскольку чипсет и процессор тесно работают в паре, то вариант, когда они оба от Intel, является наилучшим. Именно поэтому, по моему мнению, следует выбирать материнскую плату с чипсетом от Intel. В приведен-ной конфигурации это плата ASUS P5B Deleteuxe/Wi-Fi с чипсетом Intel P965. Обратите внимание, что если вы встречаете в названии материнской платы сло-во Deleteuxe, значит, она поставляется в максимальной конфигурации.

Чтобы обеспечить возможность разгона, надо позаботиться о достойном куле-ре — подойдет продукт под торговой маркой Zalman, который снискал уважение

большинства любителей разгона. Естественно, в этом случае не следует брать боксовую версию процессора (которая, кстати, обойдется дороже на $10–12 за счет наличия предустановленного кулера).

Для такой конфигурации уже придется раскошелиться на 2 Гбайт оперативной памяти. Видеокарта — GeForce 7950 GT. Если решите максимально обезопасить себя и свой компьютер от сбоев дисковой системы, то приобретите два винче-стера и объедините их в массив RAID 1. Если же скорость для вас более важ-на — переведите их в режим RAID 0. Для получения максимального удовле-творения от игр стоит приобрести звуковую плату признанной торговой марки

данной отрасли Creative и колонки Microlab, а также 19-дюймовый ЖКИ-монитор от Sony, поскольку Sony — лидер в секторе производства дорогих и ка-чественных мониторов.

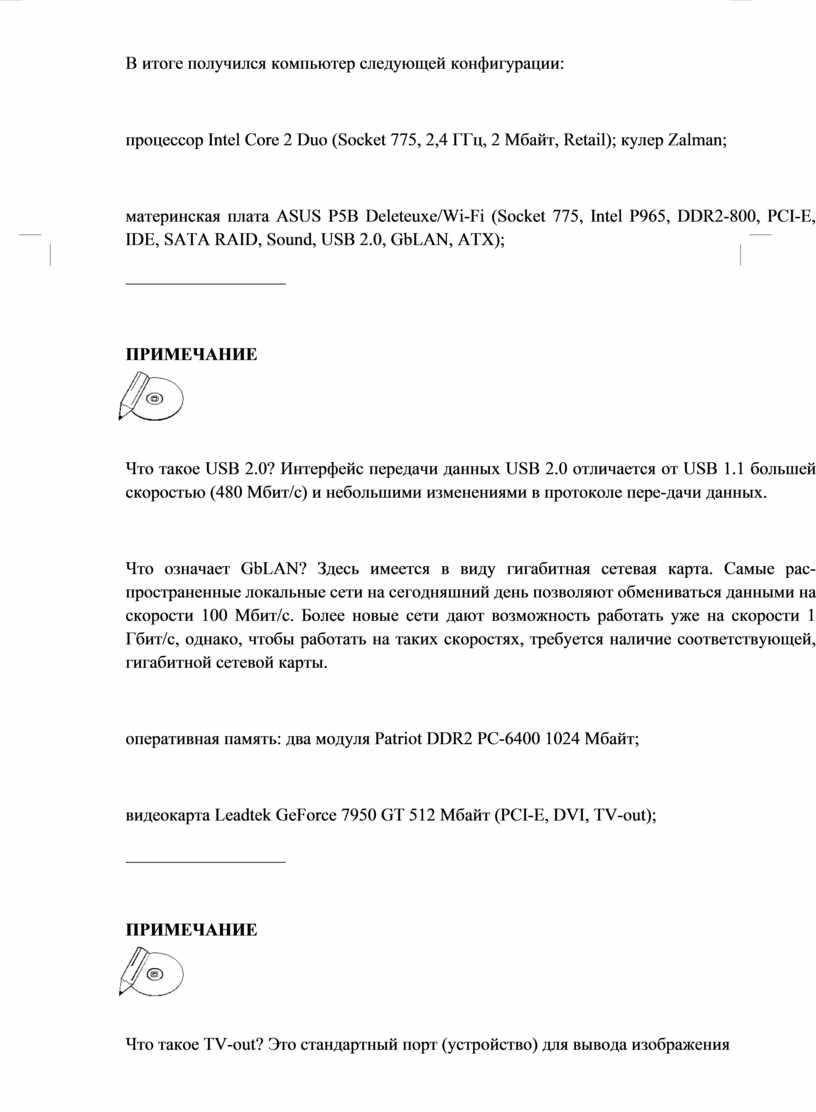

В итоге получился компьютер следующей конфигурации:

процессор Intel Core 2 Duo (Socket 775, 2,4 ГГц, 2 Мбайт, Retail); кулер Zalman;

материнская плата ASUS P5B Deleteuxe/Wi-Fi (Socket 775, Intel P965, DDR2-800, PCI-E, IDE, SATA RAID, Sound, USB 2.0, GbLAN, ATX);

ПРИМЕЧАНИЕ

Что такое USB 2.0? Интерфейс передачи данных USB 2.0 отличается от USB 1.1 большей скоростью (480 Мбит/с) и небольшими изменениями в протоколе пере-дачи данных.

Что означает GbLAN? Здесь имеется в виду гигабитная сетевая карта. Самые рас-пространенные локальные сети на сегодняшний день позволяют обмениваться данными на скорости 100 Мбит/с. Более новые сети дают возможность работать уже на скорости 1 Гбит/с, однако, чтобы работать на таких скоростях, требуется наличие соответствующей, гигабитной сетевой карты.

оперативная память: два модуля Рatriot DDR2 PC-6400 1024 Мбайт;

видеокарта Leadtek GeForce 7950 GT 512 Мбайт (PCI-E, DVI, TV-out);

ПРИМЕЧАНИЕ

Что такое TV-out? Это стандартный порт (устройство) для вывода изображения

компьютера на телевизор. Выводится только изображение, звук — отдельно.

жесткий диск: два привода по 320 Гбайт (SATA II, кэш 16 Мбайт); привод компакт-дисков DVD-RW;

звуковая карта Creative; корпус ATX 430 Вт;

колонки Microlab 5.1;

мышь (USB или PS/2), клавиатура (PS/2); монитор Sony 19 дюймов, ЖКИ.

Защита от перепадов напряжения

Перепады напряжения, отключения электричества — все это приводит к повреж-дениям жестких дисков и потере данных. Можно избежать таких проблем и не-запланированных финансовых трат, используя источники бесперебойного пи-тания (ИБП) — автоматические устройства, которые с помощью аккумуляторных батарей осуществляют питание электрооборудования в случае исчезновения сетевого напряжения либо выхода его параметров за допустимые пределы.

Основная задача такого блока — дать возможность пользователю сохранить дан-ные и корректно завершить работу в экстренной ситуации. Время, которое будет

вашем распоряжении после аварийного отключения питания, зависит от ем-кости батарей — это основная характеристика ИБП. Обычно производители

заявляют ее в вольт-амперах (ВА), что упрощенно переводится в привычные ватты делением на 1,4. Чем эта цифра выше, тем дольше ИБП сможет питать ваш компьютер при отсутствии напряжения в сети. Но точное время рассчитывается индивидуально для каждого компьютера с помощью программ, идущих в комп-лекте с ИБП. Все подобные устройства делятся на две основные категории: off-line и on-line.

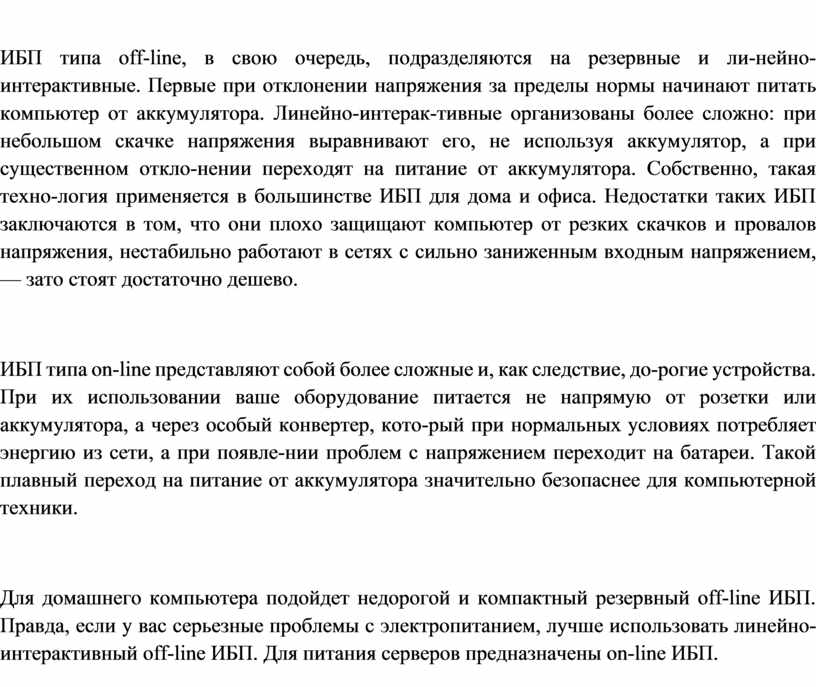

ИБП типа off-line, в свою очередь, подразделяются на резервные и ли-нейно-интерактивные. Первые при отклонении напряжения за пределы нормы начинают питать компьютер от аккумулятора. Линейно-интерак-тивные организованы более сложно: при небольшом скачке напряжения выравнивают его, не используя аккумулятор, а при существенном откло-нении переходят на питание от аккумулятора. Собственно, такая техно-логия применяется в большинстве ИБП для дома и офиса. Недостатки таких ИБП заключаются в том, что они плохо защищают компьютер от резких скачков и провалов напряжения, нестабильно работают в сетях с сильно заниженным входным напряжением, — зато стоят достаточно дешево.

ИБП типа on-line представляют собой более сложные и, как следствие, до-рогие устройства. При их использовании ваше оборудование питается не напрямую от розетки или аккумулятора, а через особый конвертер, кото-рый при нормальных условиях потребляет энергию из сети, а при появле-нии проблем с напряжением переходит на батареи. Такой плавный переход на питание от аккумулятора значительно безопаснее для компьютерной техники.

Для домашнего компьютера подойдет недорогой и компактный резервный off-line ИБП. Правда, если у вас серьезные проблемы с электропитанием, лучше использовать линейно-интерактивный off-line ИБП. Для питания серверов предназначены on-line ИБП.
