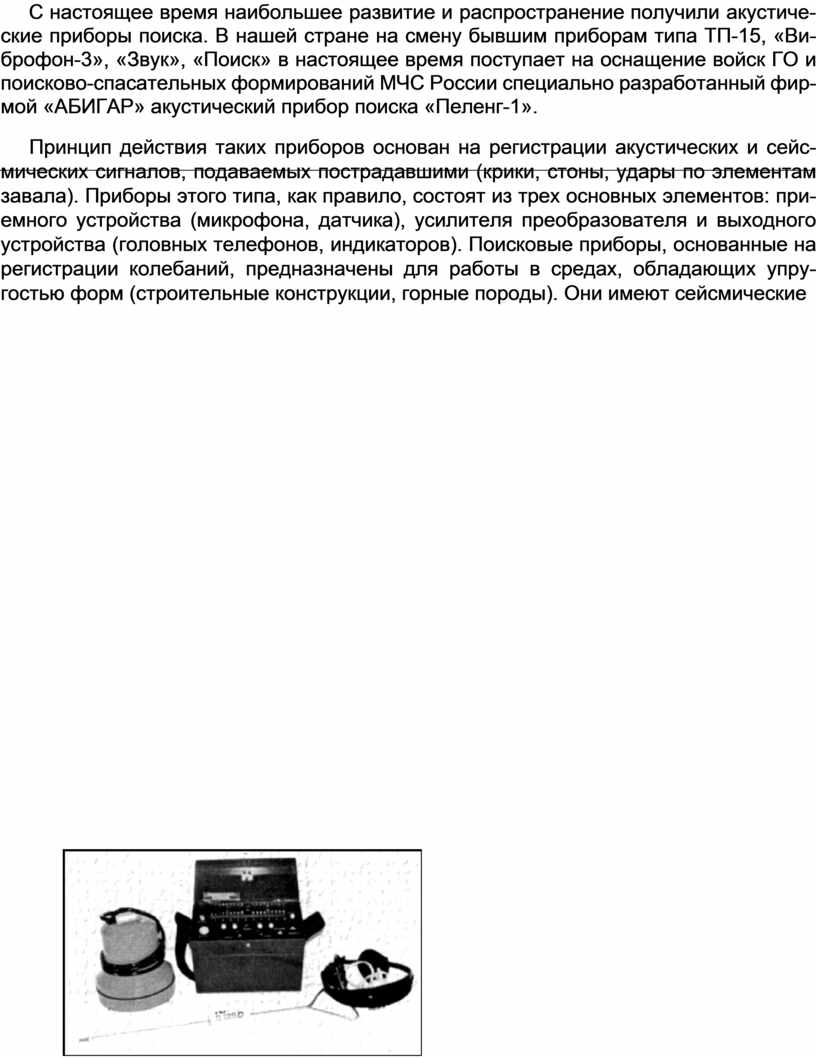

С  настоящее время наибольшее развитие и распространение получили акустиче-ские приборы поиска. В нашей стране на смену бывшим приборам типа ТП-15, «Ви-брофон-3», «Звук», «Поиск» в настоящее время поступает на оснащение войск ГО и поисково-спасательных формирований МЧС России специально разработанный фир-мой «АБИГАР» акустический прибор поиска «Пеленг-1».

Принцип действия таких приборов основан на регистрации акустических и сейс-мических сигналов, подаваемых пострадавшими (крики, стоны, удары по элементам завала). Приборы этого типа, как правило, состоят из трех основных элементов: при-емного устройства (микрофона, датчика), усилителя преобразователя и выходного устройства (головных телефонов, индикаторов). Поисковые приборы, основанные на регистрации колебаний, предназначены для работы в средах, обладающих упру-гостью форм (строительные конструкции, горные породы). Они имеют сейсмические

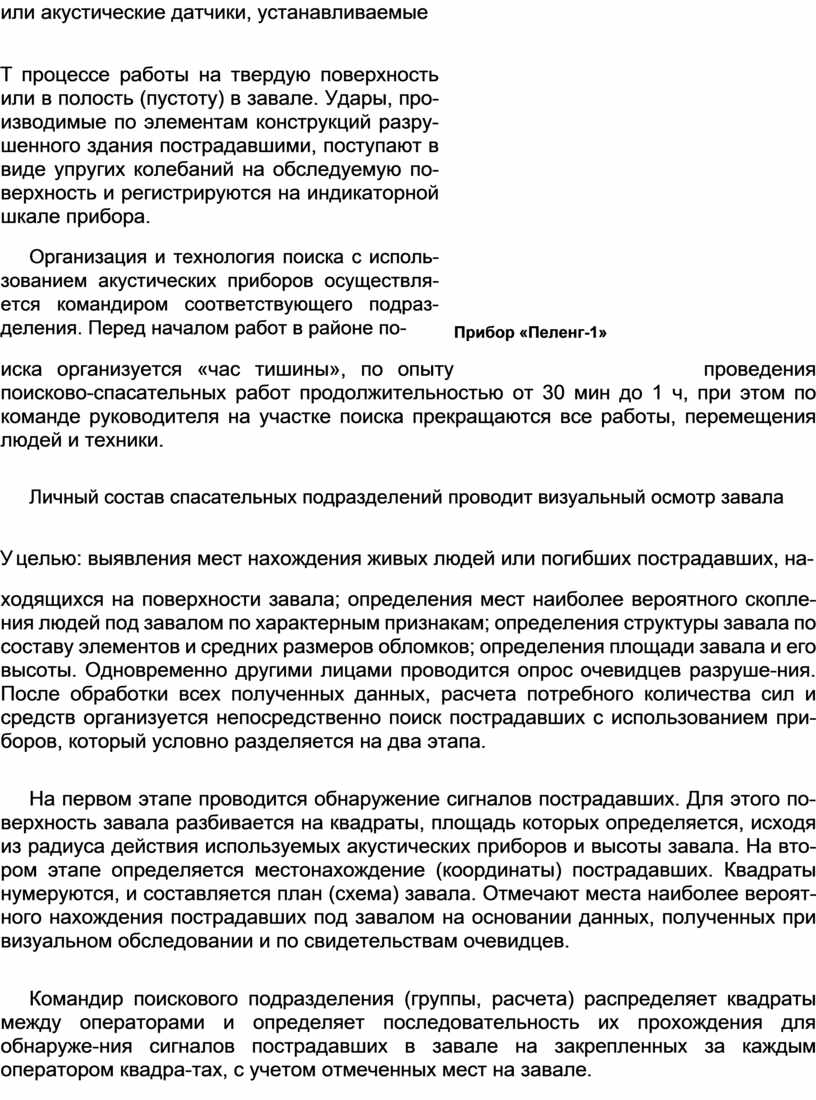

или акустические датчики, устанавливаемые

Т   процессе работы на твердую поверхность или в полость (пустоту) в завале. Удары, про-изводимые по элементам конструкций разру-шенного здания пострадавшими, поступают в виде упругих колебаний на обследуемую по-верхность и регистрируются на индикаторной шкале прибора.

Организация и технология поиска с исполь-зованием акустических приборов осуществля-ется командиром соответствующего подраз-деления. Перед началом работ в районе по-

иска организуется «час тишины», по опыту проведения поисково-спасательных работ продолжительностью от 30 мин до 1 ч, при этом по команде руководителя на участке поиска прекращаются все работы, перемещения людей и техники.

Личный состав спасательных подразделений проводит визуальный осмотр завала

У целью: выявления мест нахождения живых людей или погибших пострадавших, на-

ходящихся на поверхности завала; определения мест наиболее вероятного скопле-ния людей под завалом по характерным признакам; определения структуры завала по составу элементов и средних размеров обломков; определения площади завала и его высоты. Одновременно другими лицами проводится опрос очевидцев разруше-ния. После обработки всех полученных данных, расчета потребного количества сил и средств организуется непосредственно поиск пострадавших с использованием при-боров, который условно разделяется на два этапа.

На первом этапе проводится обнаружение сигналов пострадавших. Для этого по-верхность завала разбивается на квадраты, площадь которых определяется, исходя из радиуса действия используемых акустических приборов и высоты завала. На вто-ром этапе определяется местонахождение (координаты) пострадавших. Квадраты нумеруются, и составляется план (схема) завала. Отмечают места наиболее вероят-ного нахождения пострадавших под завалом на основании данных, полученных при визуальном обследовании и по свидетельствам очевидцев.

Командир поискового подразделения (группы, расчета) распределяет квадраты между операторами и определяет последовательность их прохождения для обнаруже-ния сигналов пострадавших в завале на закрепленных за каждым оператором квадра-тах, с учетом отмеченных мест на завале.

Ф  первую очередь обнаружение сиг-

налов начинается с того квадрата, где вероятность нахождения пострадавших наибольшая. При отсутствии какой-либо информации о возможном местонахож-дении пострадавших последователь-ность обследования квадратов опреде-ляется как для равномерного распре-деления людей в завале. На рисунке показаны маршруты движения двух опе-

раторов при обнаружении сигналов пост-радавших в условиях отсутствия инфор-мации об их местонахождении. При этом варианте поиска пострадавших оператор

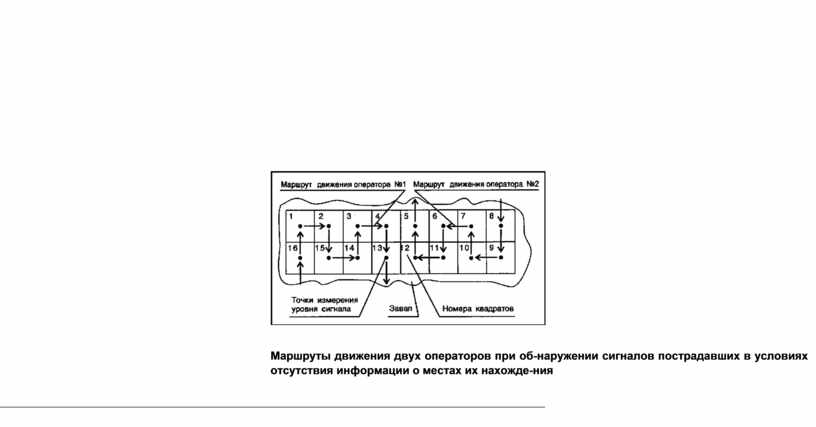

Маршруты движения двух операторов при об-наружении сигналов пострадавших в условиях отсутствия информации о местах их нахожде-ния

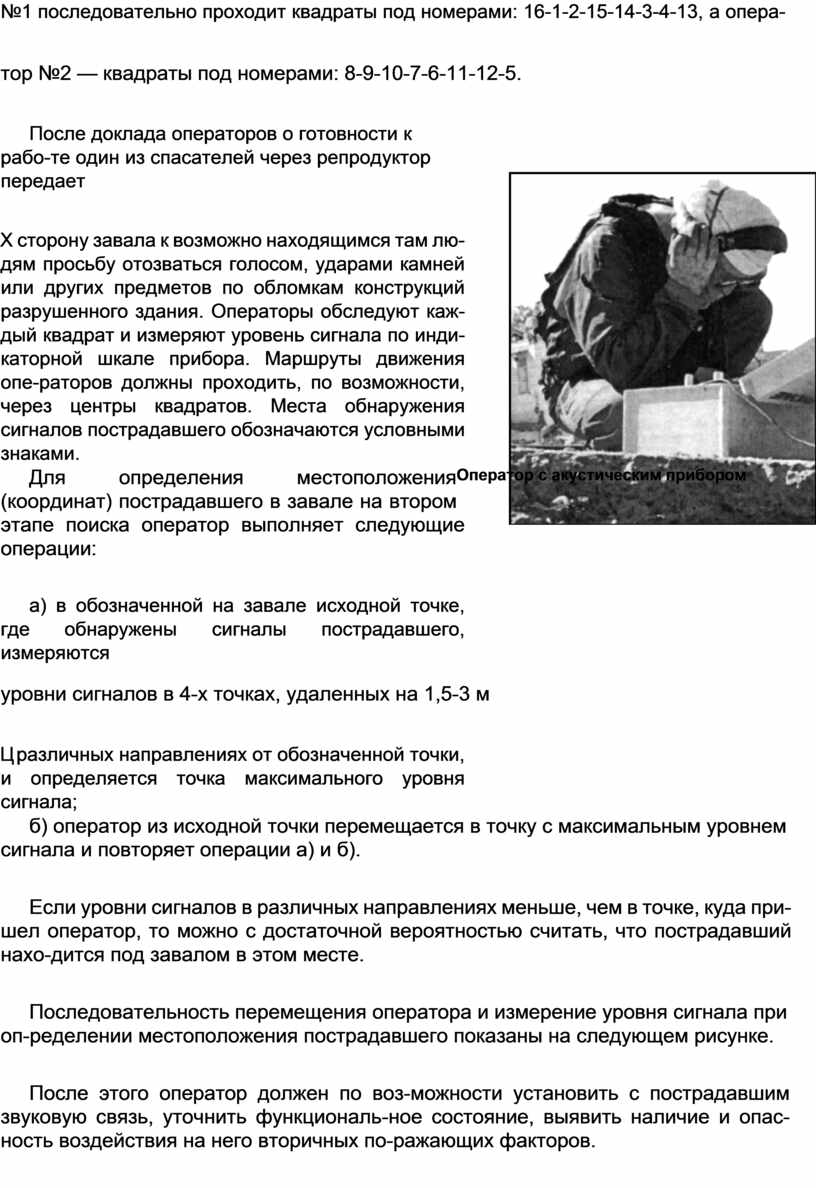

№1 последовательно проходит квадраты под номерами: 16-1-2-15-14-3-4-13, а опера-

тор №2 — квадраты под номерами: 8-9-10-7-6-11-12-5.

После доклада операторов о готовности к рабо-те один из спасателей через репродуктор передает

Х  сторону завала к возможно находящимся там лю-дям просьбу отозваться голосом, ударами камней или других предметов по обломкам конструкций разрушенного здания. Операторы обследуют каж-дый квадрат и измеряют уровень сигнала по инди-каторной шкале прибора. Маршруты движения опе-раторов должны проходить, по возможности, через центры квадратов. Места обнаружения сигналов пострадавшего обозначаются условными знаками.

Для определения местоположения (координат) пострадавшего в завале на втором этапе поиска оператор выполняет следующие операции:

а) в обозначенной на завале исходной точке, где обнаружены сигналы пострадавшего, измеряются

уровни сигналов в 4-х точках, удаленных на 1,5-3 м

Ц различных направлениях от обозначенной точки, и определяется точка максимального уровня сигнала;

б) оператор из исходной точки перемещается в точку с максимальным уровнем сигнала и повторяет операции а) и б).

Если уровни сигналов в различных направлениях меньше, чем в точке, куда при-шел оператор, то можно с достаточной вероятностью считать, что пострадавший нахо-дится под завалом в этом месте.

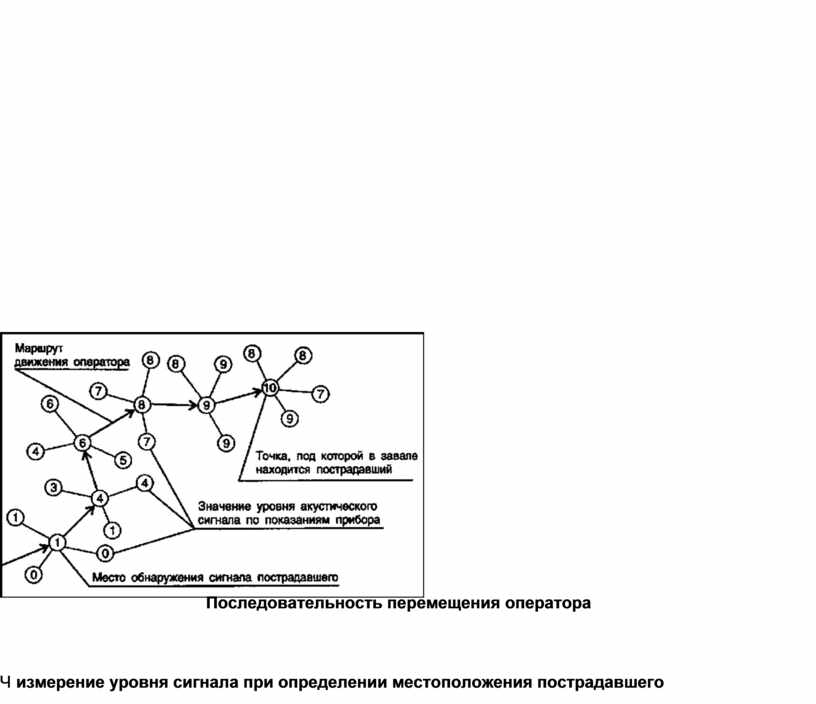

Последовательность перемещения оператора и измерение уровня сигнала при оп-ределении местоположения пострадавшего показаны на следующем рисунке.

После этого оператор должен по воз-можности установить с пострадавшим звуковую связь, уточнить функциональ-ное состояние, выявить наличие и опас-ность воздействия на него вторичных по-ражающих факторов.

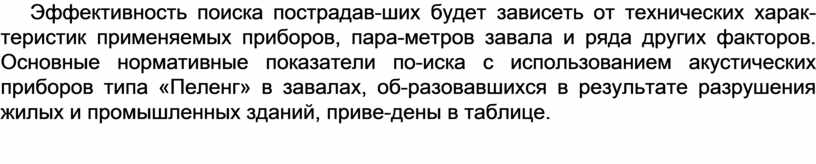

Эффективность поиска пострадав-ших будет зависеть от технических харак-теристик применяемых приборов, пара-метров завала и ряда других факторов. Основные нормативные показатели по-иска с использованием акустических приборов типа «Пеленг» в завалах, об-разовавшихся в результате разрушения жилых и промышленных зданий, приве-дены в таблице.

Последовательность перемещения оператора

Ч  измерение уровня сигнала при определении местоположения пострадавшего
