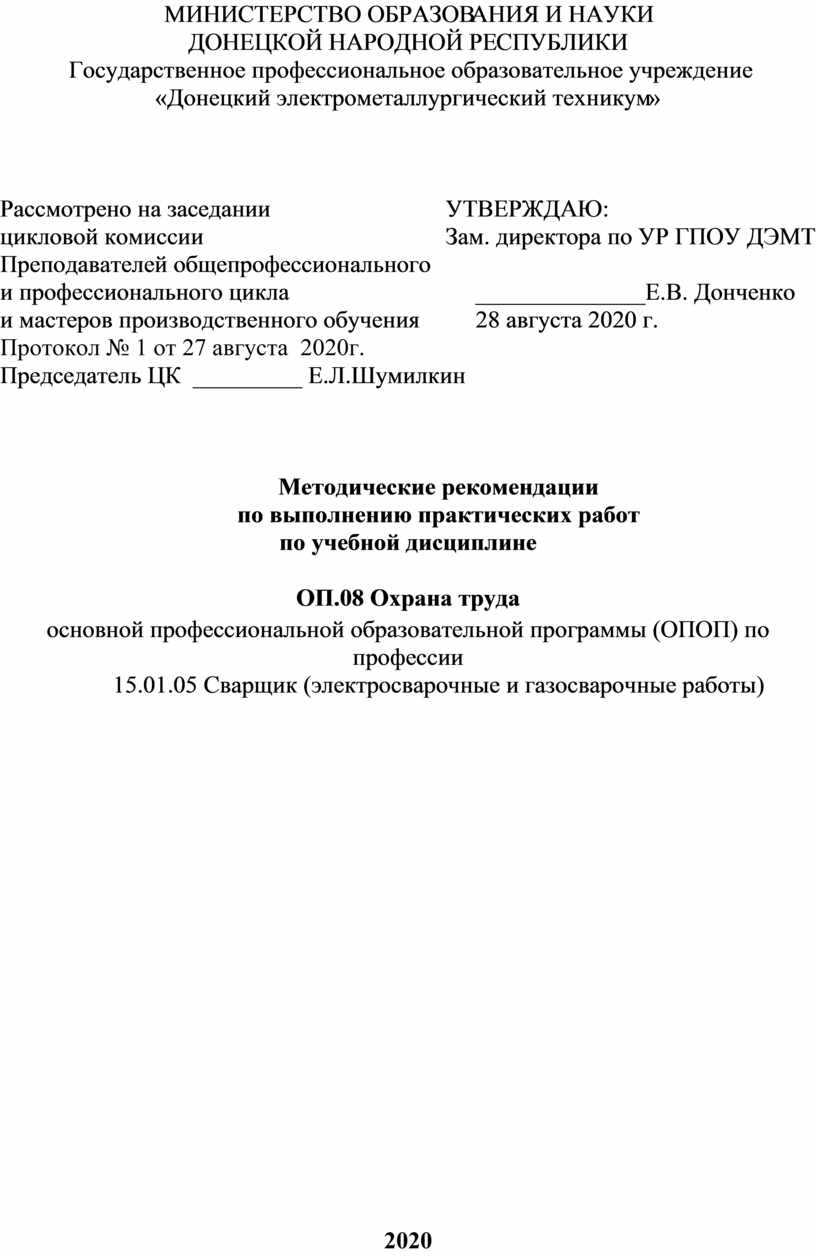

Министерство образования и науки

Донецкой Народной Республики

Государственное профессиональное образовательное учреждение

«Донецкий электрометаллургический техникум»

Рассмотрено на заседании                          УТВЕРЖДАЮ:

цикловой комиссии                                     Зам. директора по УР ГПОУ ДЭМТ

Преподавателей общепрофессионального

и профессионального цикла                             ______________Е.В. Донченко

и мастеров производственного обучения         28 августа 2020 г.

Протокол № 1 от 27 августа  2020г.

Председатель ЦК  _________ Е.Л.Шумилкин

Методические рекомендации

по выполнению практических работ

по учебной дисциплине

ОП.08 Охрана труда

основной профессиональной образовательной программы (ОПОП) по профессии

15.01.05 Сварщик (электросварочные и газосварочные работы)

2020

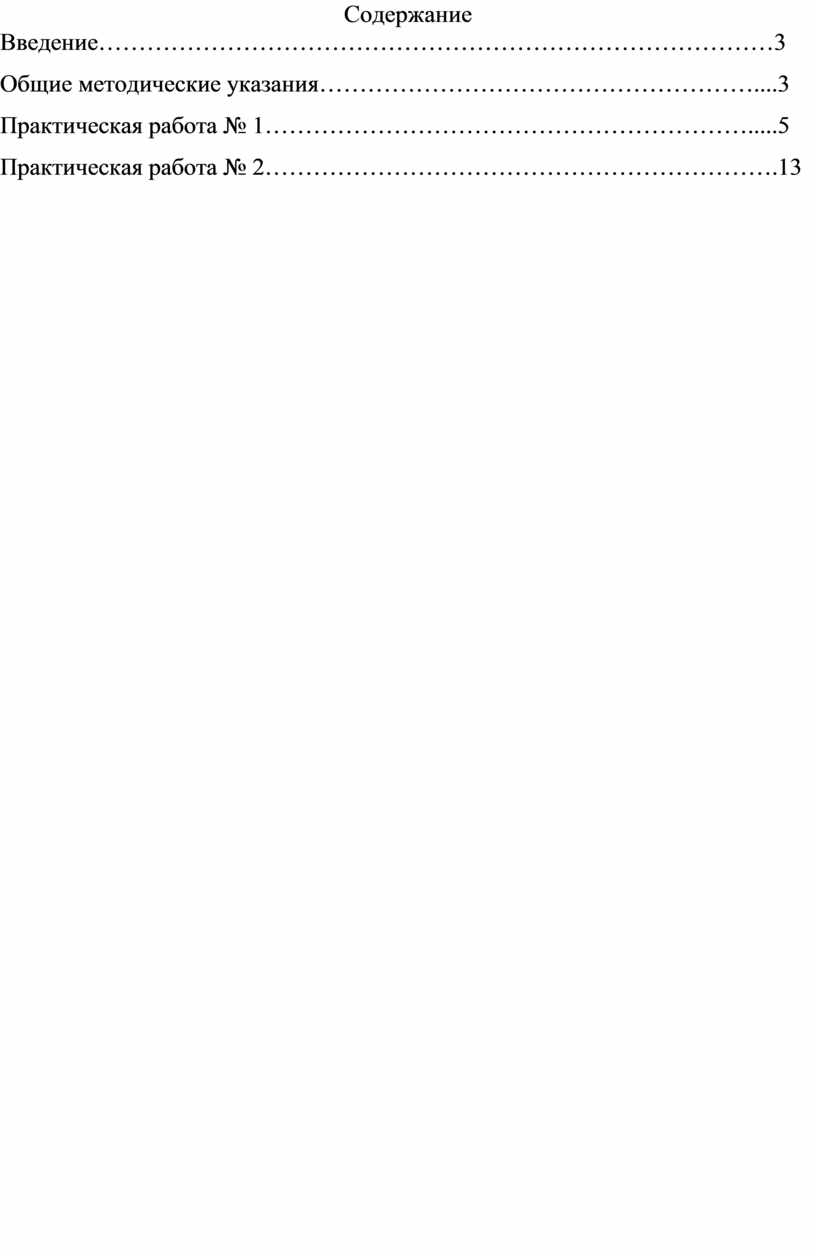

Содержание

Введение…………………………………………………………………………3

Общие методические указания………………………………………………....3

Практическая работа № 1…………………………………………………….....5

Практическая работа № 2……………………………………………………….13

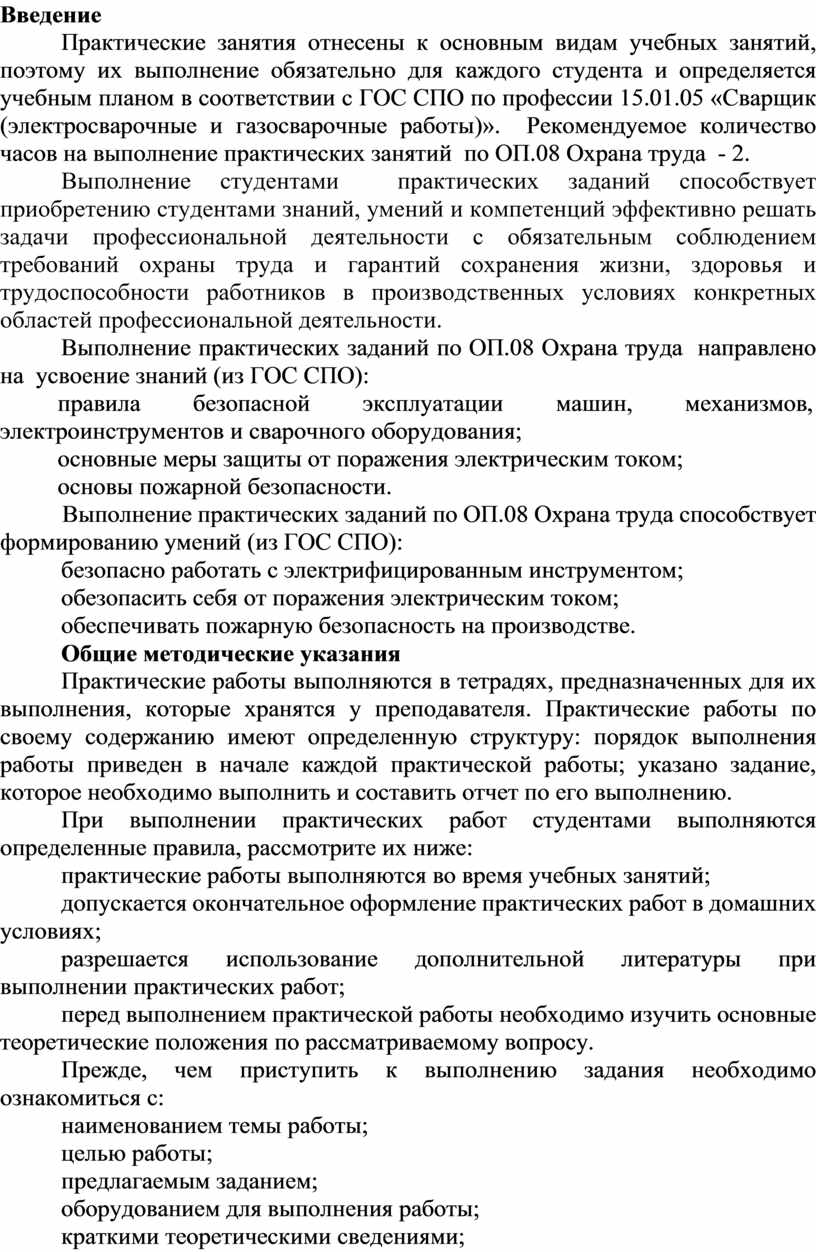

Введение

Практические заня­тия отнесены к основным видам учебных занятий, поэтому их выполнение обязательно для каждого студента и определяется  учебным планом в соответствии с ГОС СПО по профессии 15.01.05 «Сварщик (электросварочные и газосварочные работы)».  Рекомендуемое количество часов на выполнение практических занятий  по ОП.08 Охрана труда  - 2.

         Выполнение студентами  практи­ческих заданий способствует приобретению студентами знаний, умений и компетенций эффективно решать задачи профессиональной деятельности с обязательным соблюдением требований охраны труда и гарантий сохранения жизни, здоровья и трудоспособности работников в производственных условиях конкретных областей профессиональной деятельности.

         Выполнение практических заданий по ОП.08 Охрана труда  направлено на  усвоение знаний (из ГОС СПО):

правила безопасной эксплуатации машин, механизмов, электроинструментов и сварочного оборудования;

основные меры защиты от поражения электрическим током;

основы пожарной безопасности.

Выполнение практических заданий по ОП.08 Охрана труда способствует  формированию умений (из ГОС СПО):

безопасно работать с электрифицированным инструментом;

обезопасить себя от поражения электрическим током;

обеспечивать пожарную безопасность на производстве.

Общие методические указания

Практические работы выполняются в тетрадях, предназначенных для их выполнения, которые хранятся у преподавателя. Практические работы по своему содержанию имеют определенную структуру: порядок выполнения работы приведен в начале каждой практической работы; указано задание, которое необходимо выполнить и составить отчет по его выполнению.

При выполнении практических работ студентами выполняются определенные правила, рассмотрите их ниже:

практические работы выполняются во время учебных занятий;

допускается окончательное оформление практических работ в домашних условиях;

разрешается использование дополнительной литературы при выполнении практических работ;

перед выполнением практической работы необходимо изучить основные теоретические положения по рассматриваемому вопросу.

Прежде, чем приступить к выполнению задания необходимо ознакомиться с:

наименованием темы работы;

целью работы;

предлагаемым заданием;

оборудованием для выполнения работы;

краткими теоретическими сведениями;

порядком выполнения работы;

содержанием отчета.

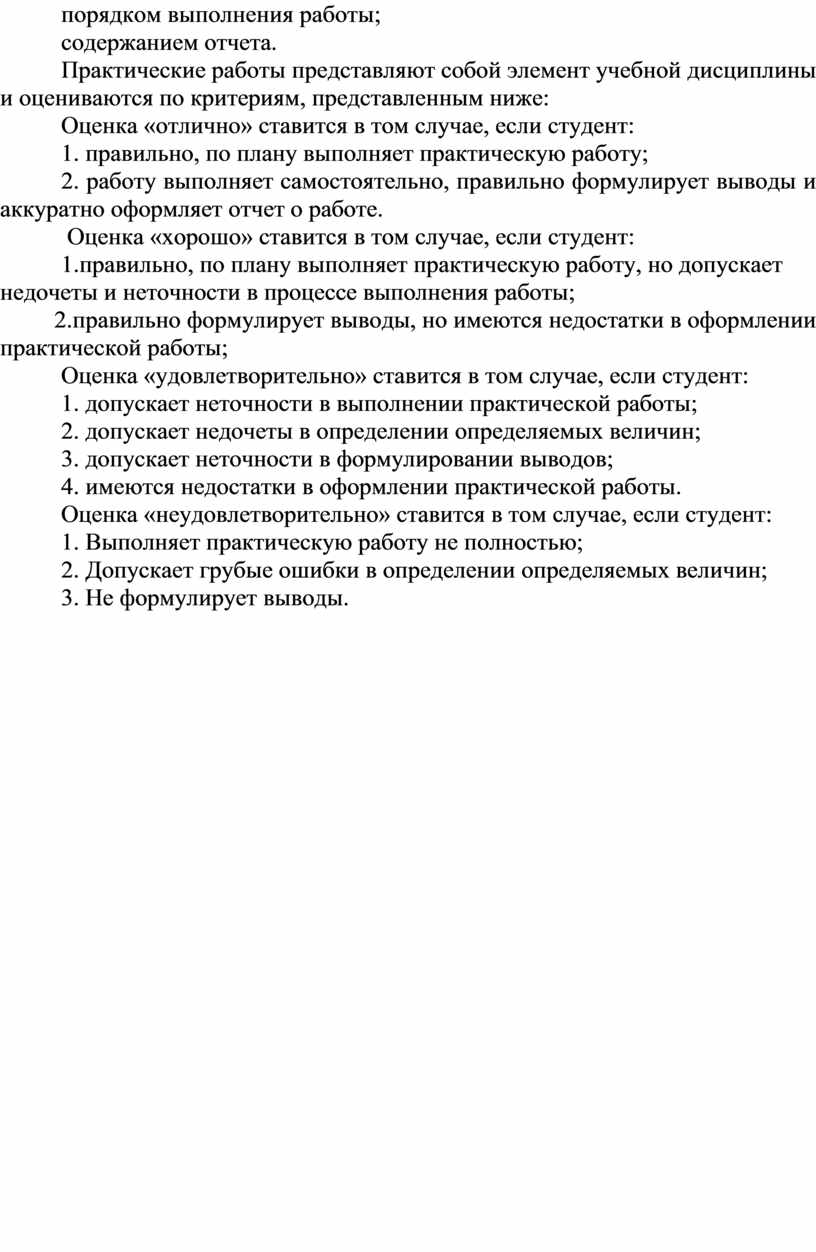

Практические работы представляют собой элемент учебной дисциплины и оцениваются по критериям, представленным ниже:

Оценка «отлично» ставится в том случае, если студент:

1. правильно, по плану выполняет практическую работу;

2. работу выполняет самостоятельно, правильно формулирует выводы и аккуратно оформляет отчет о работе.

 Оценка «хорошо» ставится в том случае, если студент:

1.правильно, по плану выполняет практическую работу, но допускает

недочеты и неточности в процессе выполнения работы;

         2.правильно формулирует выводы, но имеются недостатки в оформлении практической работы;

Оценка «удовлетворительно» ставится в том случае, если студент:

1. допускает неточности в выполнении практической работы;

2. допускает недочеты в определении определяемых величин;

3. допускает неточности в формулировании выводов;

4. имеются недостатки в оформлении практической работы.

Оценка «неудовлетворительно» ставится в том случае, если студент:

1. Выполняет практическую работу не полностью;

2. Допускает грубые ошибки в определении определяемых величин;

3. Не формулирует выводы.

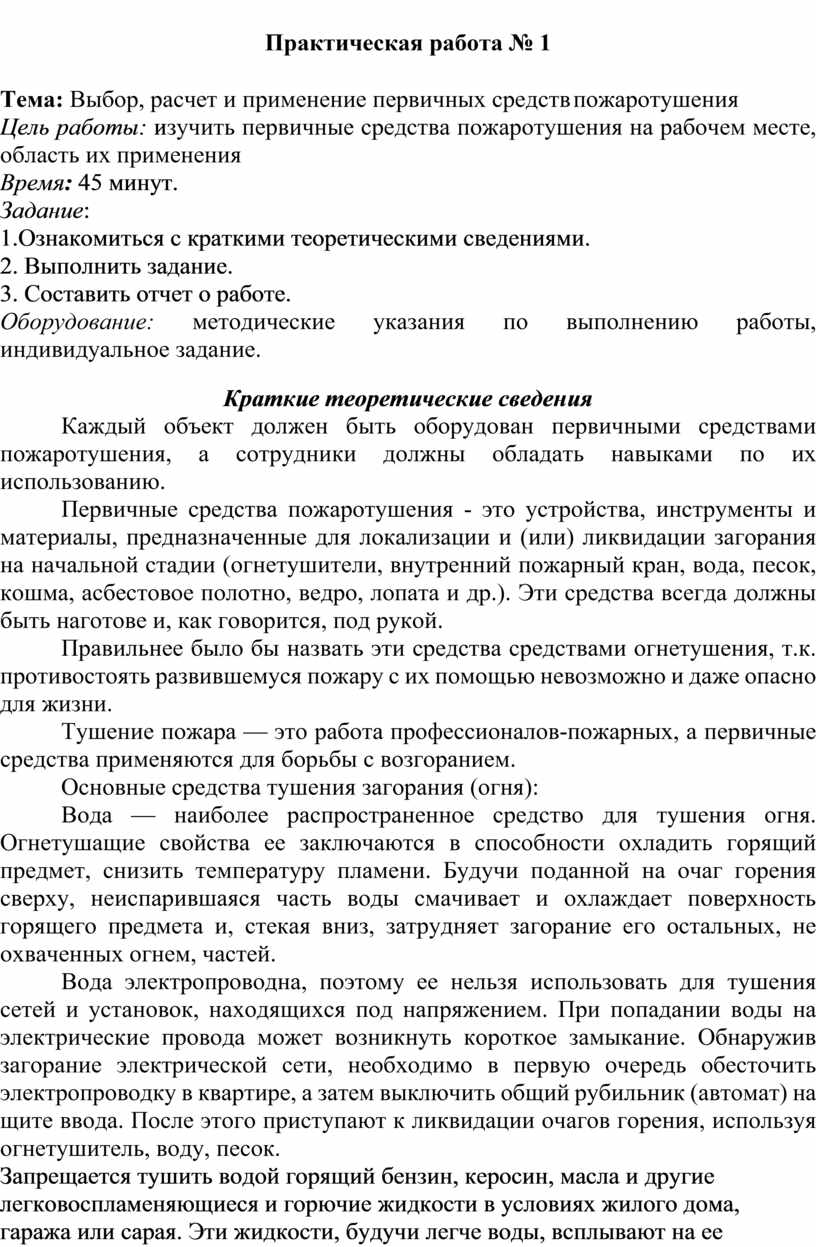

Практическая работа № 1

Тема: Выбор, расчет и применение первичных средств пожаротушения

Цель работы: изучить первичные средства пожаротушения на рабочем месте, область их применения

Время: 45 минут.

Задание:

1.Ознакомиться с краткими теоретическими сведениями.

2. Выполнить задание.

3. Составить отчет о работе.

Оборудование: методические указания по выполнению работы, индивидуальное задание.

Краткие теоретические сведения

Каждый объект должен быть оборудован первичными средствами пожаротушения, а сотрудники должны обладать навыками по их использованию.

Первичные средства пожаротушения - это устройства, инструменты и материалы, предназначенные для локализации и (или) ликвидации загорания на начальной стадии (огнетушители, внутренний пожарный кран, вода, песок, кошма, асбестовое полотно, ведро, лопата и др.). Эти средства всегда должны быть наготове и, как говорится, под рукой.

Правильнее было бы назвать эти средства средствами огнетушения, т.к. противостоять развившемуся пожару с их помощью невозможно и даже опасно для жизни.

Тушение пожара — это работа профессионалов-пожарных, а первичные средства применяются для борьбы с возгоранием.

Основные средства тушения загорания (огня):

Вода — наиболее распространенное средство для тушения огня. Огнетушащие свойства ее заключаются в способности охладить горящий предмет, снизить температуру пламени. Будучи поданной на очаг горения сверху, неиспарившаяся часть воды смачивает и охлаждает поверхность горящего предмета и, стекая вниз, затрудняет загорание его остальных, не охваченных огнем, частей.

Вода электропроводна, поэтому ее нельзя использовать для тушения сетей и установок, находящихся под напряжением. При попадании воды на электрические провода может возникнуть короткое замыкание. Обнаружив загорание электрической сети, необходимо в первую очередь обесточить электропроводку в квартире, а затем выключить общий рубильник (автомат) на щите ввода. После этого приступают к ликвидации очагов горения, используя огнетушитель, воду, песок.

Запрещается тушить водой горящий бензин, керосин, масла и другие легковоспламеняющиеся и горючие жидкости в условиях жилого дома, гаража или сарая. Эти жидкости, будучи легче воды, всплывают на ее поверхность и продолжают гореть, увеличивая площадь горения при растекании воды. Поэтому для их тушения, кроме огнетушителей, следует применять песок, землю, соду, а также использовать плотные ткани, шерстяные одеяла, пальто, смоченные водой.

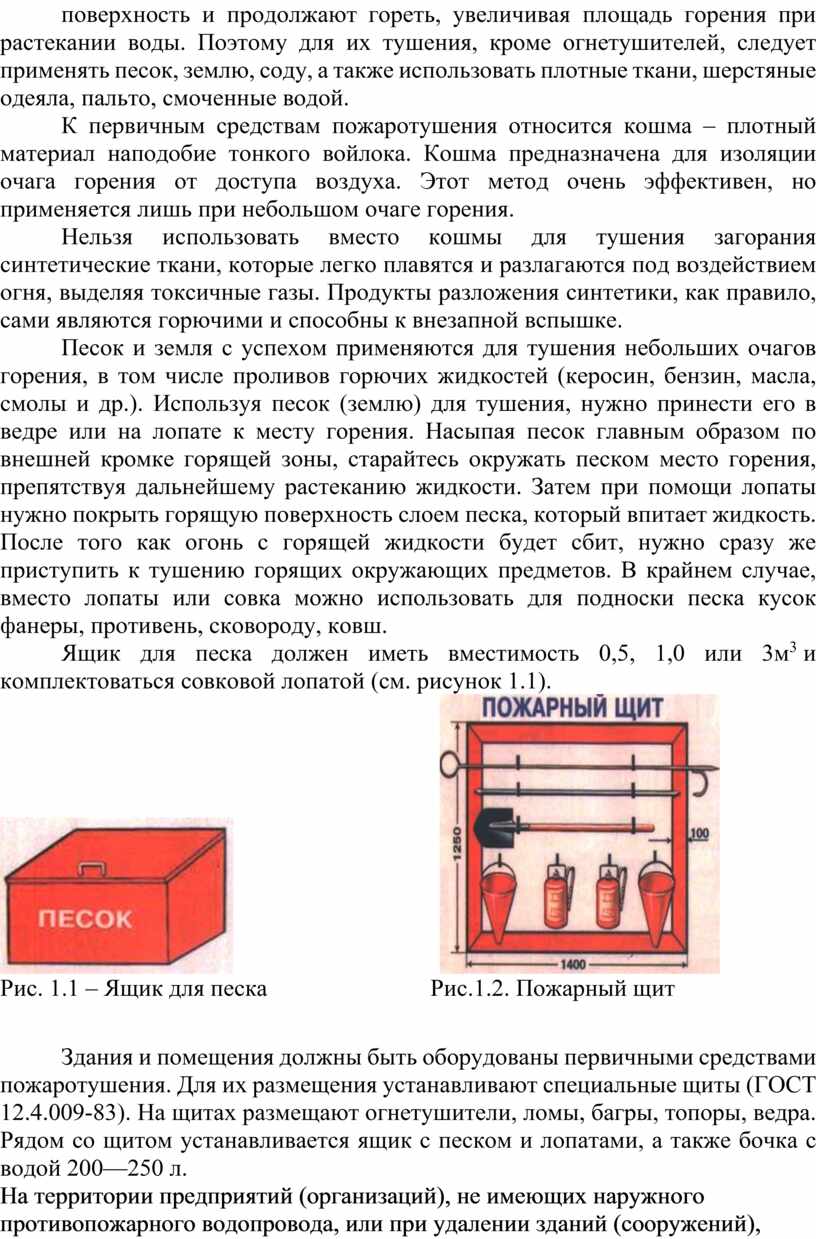

К первичным средствам пожаротушения относится кошма – плотный материал наподобие тонкого войлока. Кошма предназначена для изоляции очага горения от доступа воздуха. Этот метод очень эффективен, но применяется лишь при небольшом очаге горения.

Нельзя использовать вместо кошмы для тушения загорания синтетические ткани, которые легко плавятся и разлагаются под воздействием огня, выделяя токсичные газы. Продукты разложения синтетики, как правило, сами являются горючими и способны к внезапной вспышке.

Песок и земля с успехом применяются для тушения небольших очагов горения, в том числе проливов горючих жидкостей (керосин, бензин, масла, смолы и др.). Используя песок (землю) для тушения, нужно принести его в ведре или на лопате к месту горения. Насыпая песок главным образом по внешней кромке горящей зоны, старайтесь окружать песком место горения, препятствуя дальнейшему растеканию жидкости. Затем при помощи лопаты нужно покрыть горящую поверхность слоем песка, который впитает жидкость. После того как огонь с горящей жидкости будет сбит, нужно сразу же приступить к тушению горящих окружающих предметов. В крайнем случае, вместо лопаты или совка можно использовать для подноски песка кусок фанеры, противень, сковороду, ковш.

Ящик для песка должен иметь вместимость 0,5, 1,0 или 3м³ и комплектоваться совковой лопатой (см. рисунок 1.1).


Рис. 1.1 – Ящик для песка                           Рис.1.2. Пожарный щит

Здания и помещения должны быть оборудованы первичными средствами пожаротушения. Для их размещения устанавливают специальные щиты (ГОСТ 12.4.009-83). На щитах размещают огнетушители, ломы, багры, топоры, ведра. Рядом со щитом устанавливается ящик с песком и лопатами, а также бочка с водой 200—250 л.

На территории предприятий (организаций), не имеющих наружного противопожарного водопровода, или при удалении зданий (сооружений), наружных технологических установок этих предприятий на расстояние более 100 м от наружных пожарных водоисточников, должны оборудоваться пожарные щиты

Щит пожарный - предназначен для размещения первичных средств пожаротушения, немеханизированного инструмента и пожарного инвентаря в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения Пожарный щит комплектуется в зависимости от типа щита и класса пожара

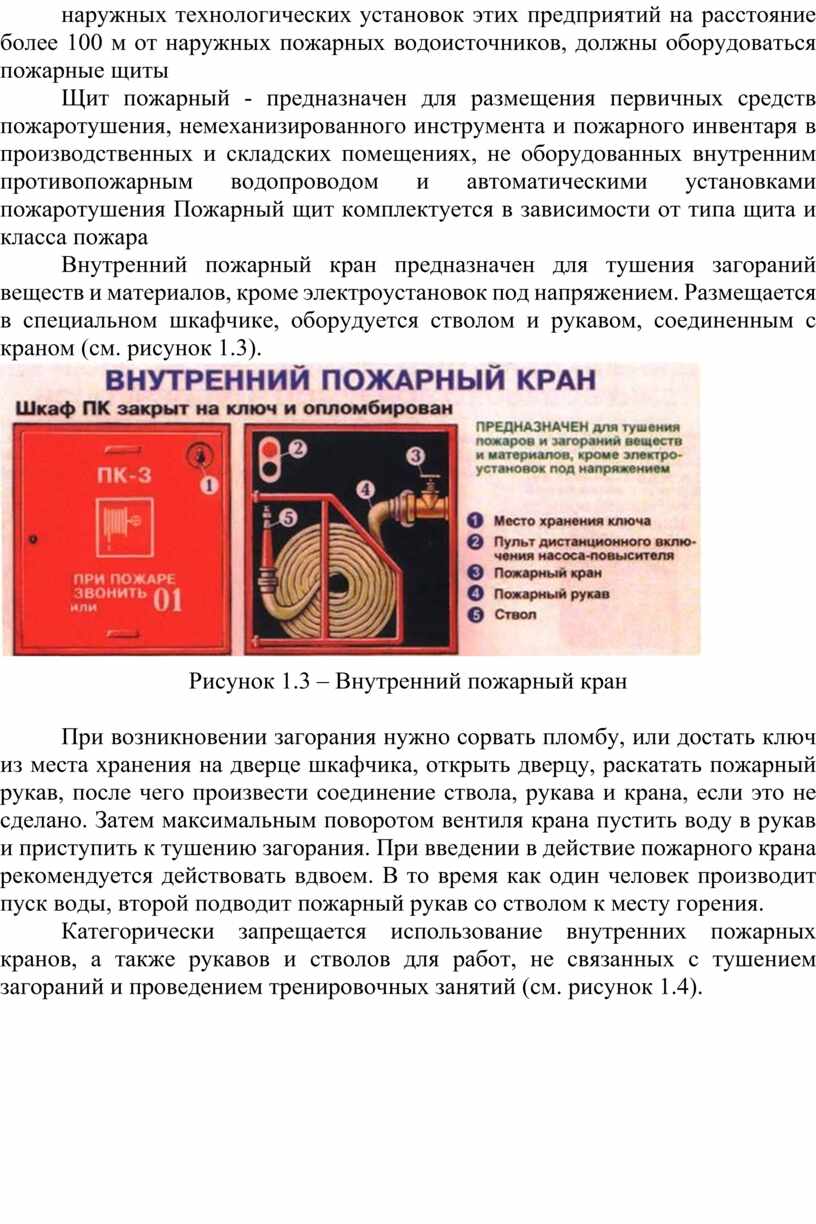

Внутренний пожарный кран предназначен для тушения загораний веществ и материалов, кроме электроустановок под напряжением. Размещается в специальном шкафчике, оборудуется стволом и рукавом, соединенным с краном (см. рисунок 1.3).

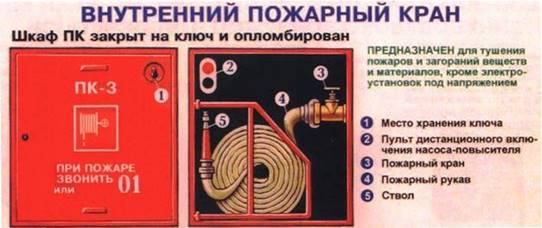

Рисунок 1.3 – Внутренний пожарный кран

При возникновении загорания нужно сорвать пломбу, или достать ключ из места хранения на дверце шкафчика, открыть дверцу, раскатать пожарный рукав, после чего произвести соединение ствола, рукава и крана, если это не сделано. Затем максимальным поворотом вентиля крана пустить воду в рукав и приступить к тушению загорания. При введении в действие пожарного крана рекомендуется действовать вдвоем. В то время как один человек производит пуск воды, второй подводит пожарный рукав со стволом к месту горения.

Категорически запрещается использование внутренних пожарных кранов, а также рукавов и стволов для работ, не связанных с тушением загораний и проведением тренировочных занятий (см. рисунок 1.4).

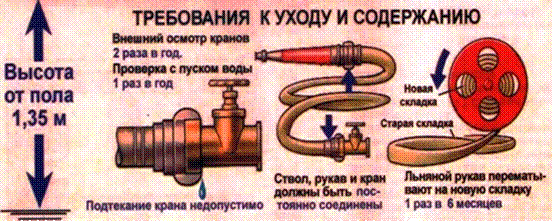

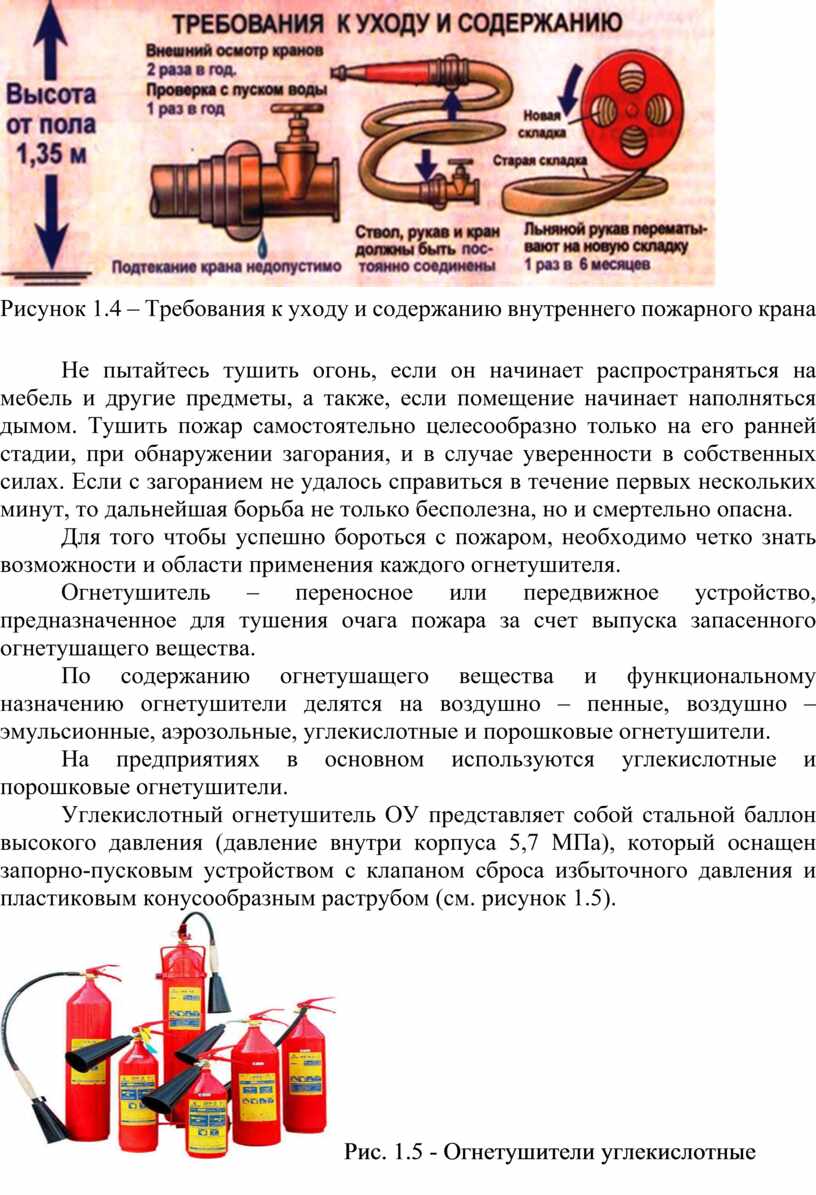

Рисунок 1.4 – Требования к уходу и содержанию внутреннего пожарного крана

Не пытайтесь тушить огонь, если он начинает распространяться на мебель и другие предметы, а также, если помещение начинает наполняться дымом. Тушить пожар самостоятельно целесообразно только на его ранней стадии, при обнаружении загорания, и в случае уверенности в собственных силах. Если с загоранием не удалось справиться в течение первых нескольких минут, то дальнейшая борьба не только бесполезна, но и смертельно опасна.

Для того чтобы успешно бороться с пожаром, необходимо четко знать возможности и области применения каждого огнетушителя.

Огнетушитель – переносное или передвижное устройство, предназначенное для тушения очага пожара за счет выпуска запасенного огнетушащего вещества.

По содержанию огнетушащего вещества и функциональному назначению огнетушители делятся на воздушно – пенные, воздушно – эмульсионные, аэрозольные, углекислотные и порошковые огнетушители.

На предприятиях в основном используются углекислотные и порошковые огнетушители.

Углекислотный огнетушитель ОУ представляет собой стальной баллон высокого давления (давление внутри корпуса 5,7 МПа), который оснащен запорно-пусковым устройством с клапаном сброса избыточного давления и пластиковым конусообразным раструбом (см. рисунок 1.5).

 Рис. 1.5 - Огнетушители углекислотные

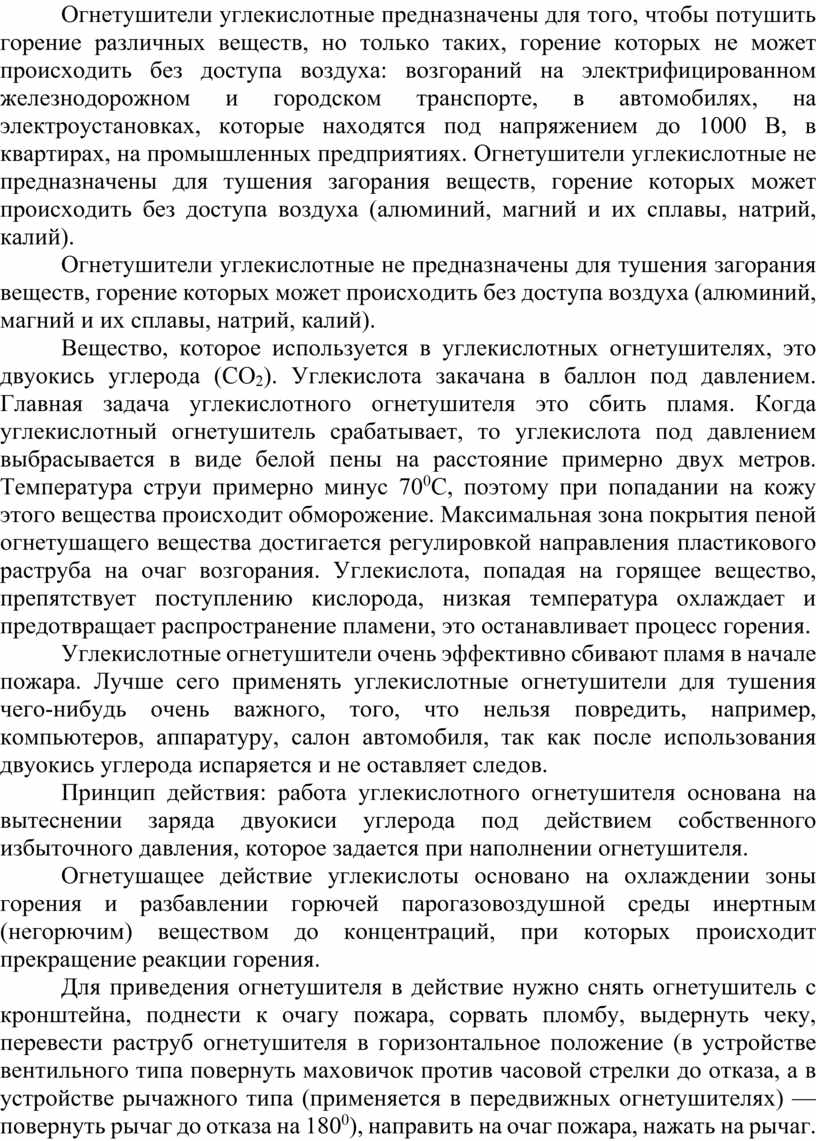

Огнетушители углекислотные предназначены для того, чтобы потушить горение различных веществ, но только таких, горение которых не может происходить без доступа воздуха: возгораний на электрифицированном железнодорожном и городском транспорте, в автомобилях, на электроустановках, которые находятся под напряжением до 1000 В, в квартирах, на промышленных предприятиях. Огнетушители углекислотные не предназначены для тушения загорания веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий).

Огнетушители углекислотные не предназначены для тушения загорания веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий).

Вещество, которое используется в углекислотных огнетушителях, это двуокись углерода (СО₂). Углекислота закачана в баллон под давлением. Главная задача углекислотного огнетушителя это сбить пламя. Когда углекислотный огнетушитель срабатывает, то углекислота под давлением выбрасывается в виде белой пены на расстояние примерно двух метров. Температура струи примерно минус 70⁰С, поэтому при попадании на кожу этого вещества происходит обморожение. Максимальная зона покрытия пеной огнетушащего вещества достигается регулировкой направления пластикового раструба на очаг возгорания. Углекислота, попадая на горящее вещество, препятствует поступлению кислорода, низкая температура охлаждает и предотвращает распространение пламени, это останавливает процесс горения.

Углекислотные огнетушители очень эффективно сбивают пламя в начале пожара. Лучше сего применять углекислотные огнетушители для тушения чего-нибудь очень важного, того, что нельзя повредить, например, компьютеров, аппаратуру, салон автомобиля, так как после использования двуокись углерода испаряется и не оставляет следов.

Принцип действия: работа углекислотного огнетушителя основана на вытеснении заряда двуокиси углерода под действием собственного избыточного давления, которое задается при наполнении огнетушителя.

Огнетушащее действие углекислоты основано на охлаждении зоны горения и разбавлении горючей парогазовоздушной среды инертным (негорючим) веществом до концентраций, при которых происходит прекращение реакции горения.

Для приведения огнетушителя в действие нужно снять огнетушитель с кронштейна, поднести к очагу пожара, сорвать пломбу, выдернуть чеку, перевести раструб огнетушителя в горизонтальное положение (в устройстве вентильного типа повернуть маховичок против часовой стрелки до отказа, а в устройстве рычажного типа (применяется в передвижных огнетушителях) — повернуть рычаг до отказа на 180⁰), направить на очаг пожара, нажать на рычаг.

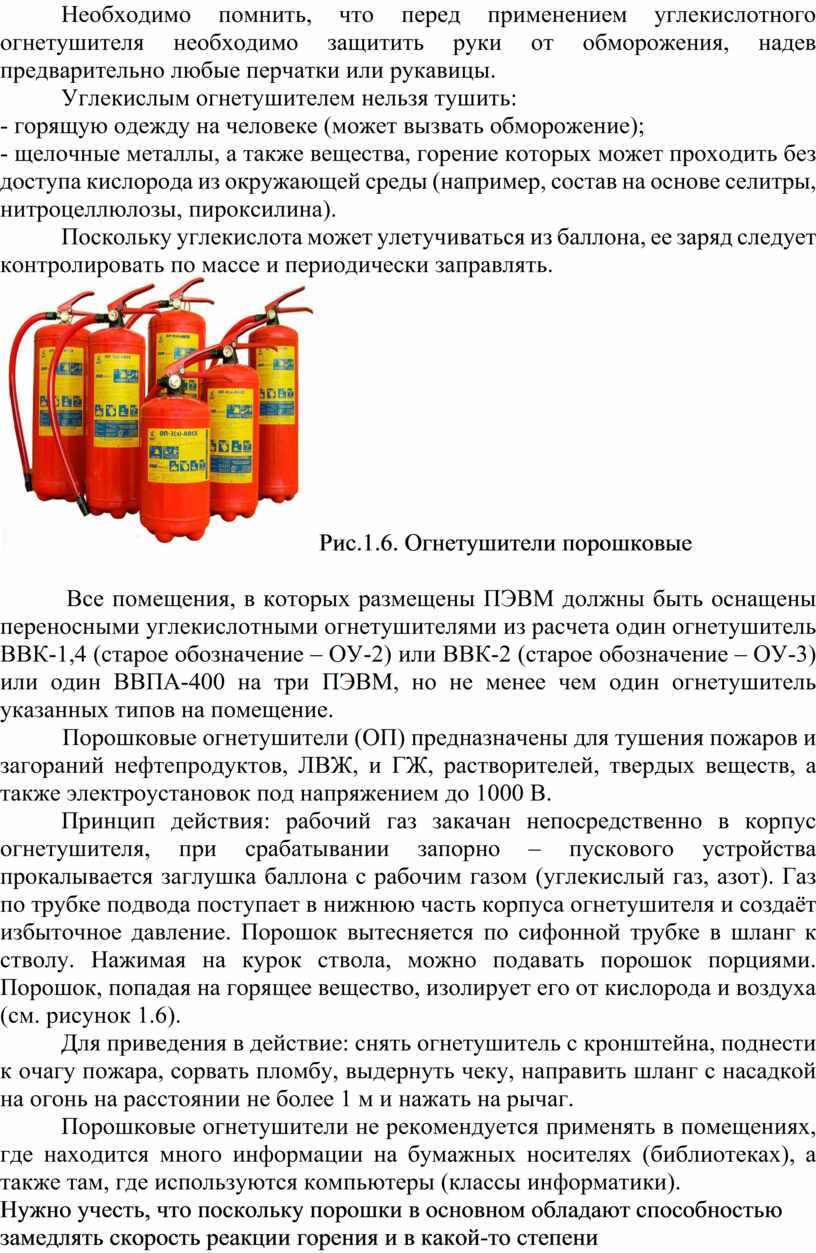

Необходимо помнить, что перед применением углекислотного огнетушителя необходимо защитить руки от обморожения, надев предварительно любые перчатки или рукавицы.

Углекислым огнетушителем нельзя тушить:

- горящую одежду на человеке (может вызвать обморожение);

- щелочные металлы, а также вещества, горение которых может проходить без доступа кислорода из окружающей среды (например, состав на основе селитры, нитроцеллюлозы, пироксилина).

Поскольку углекислота может улетучиваться из баллона, ее заряд следует контролировать по массе и периодически заправлять.

 Рис.1.6. Огнетушители порошковые

           Все помещения, в которых размещены ПЭВМ должны быть оснащены переносными углекислотными огнетушителями из расчета один огнетушитель ВВК-1,4 (старое обозначение – ОУ-2) или ВВК-2 (старое обозначение – ОУ-3) или один ВВПА-400 на три ПЭВМ, но не менее чем один огнетушитель указанных типов на помещение.

Порошковые огнетушители (ОП) предназначены для тушения пожаров и загораний нефтепродуктов, ЛВЖ, и ГЖ, растворителей, твердых веществ, а также электроустановок под напряжением до 1000 В.

Принцип действия: рабочий газ закачан непосредственно в корпус огнетушителя, при срабатывании запорно – пускового устройства прокалывается заглушка баллона с рабочим газом (углекислый газ, азот). Газ по трубке подвода поступает в нижнюю часть корпуса огнетушителя и создаёт избыточное давление. Порошок вытесняется по сифонной трубке в шланг к стволу. Нажимая на курок ствола, можно подавать порошок порциями. Порошок, попадая на горящее вещество, изолирует его от кислорода и воздуха (см. рисунок 1.6).

Для приведения в действие: снять огнетушитель с кронштейна, поднести к очагу пожара, сорвать пломбу, выдернуть чеку, направить шланг с насадкой на огонь на расстоянии не более 1 м и нажать на рычаг.

Порошковые огнетушители не рекомендуется применять в помещениях, где находится много информации на бумажных носителях (библиотеках), а также там, где используются компьютеры (классы информатики).

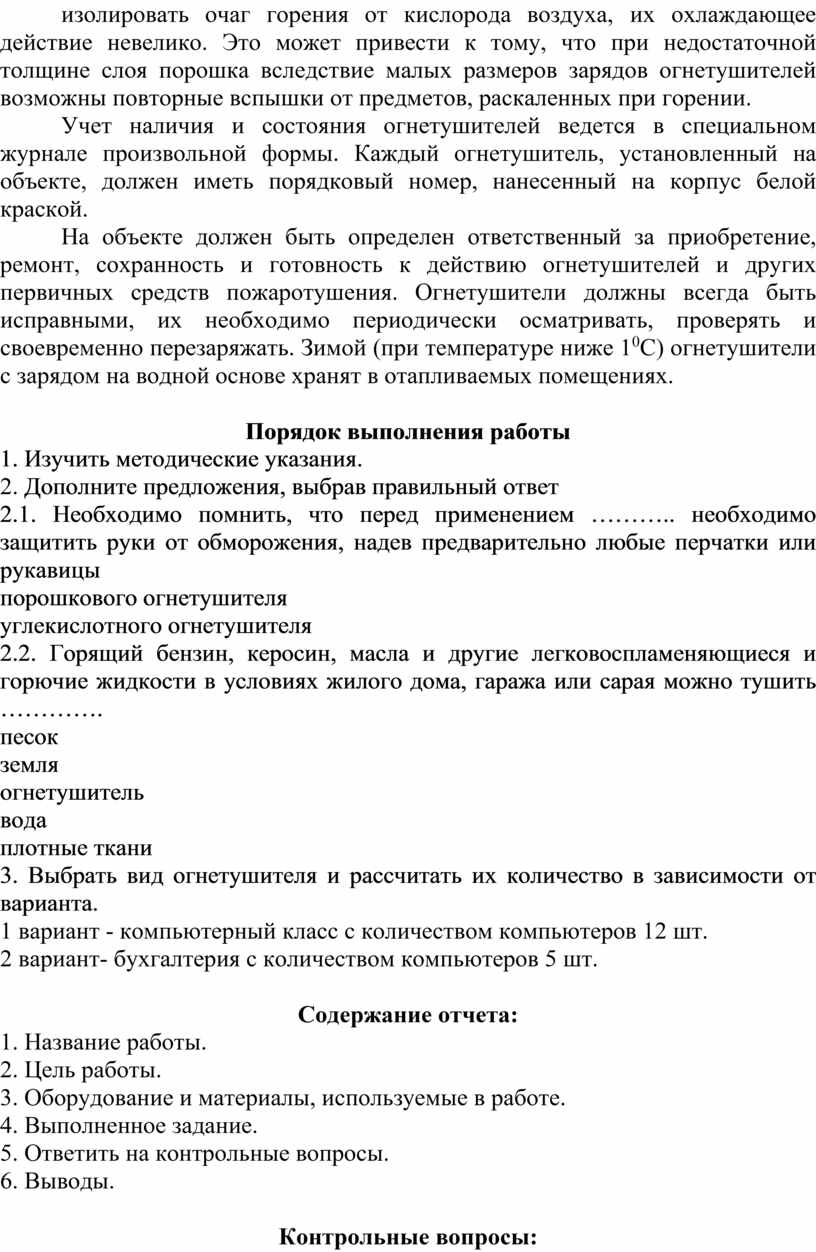

Нужно учесть, что поскольку порошки в основном обладают способностью замедлять скорость реакции горения и в какой-то степени изолировать очаг горения от кислорода воздуха, их охлаждающее действие невелико. Это может привести к тому, что при недостаточной толщине слоя порошка вследствие малых размеров зарядов огнетушителей возможны повторные вспышки от предметов, раскаленных при горении.

Учет наличия и состояния огнетушителей ведется в специальном журнале произвольной формы. Каждый огнетушитель, установленный на объекте, должен иметь порядковый номер, нанесенный на корпус белой краской.

На объекте должен быть определен ответственный за приобретение, ремонт, сохранность и готовность к действию огнетушителей и других первичных средств пожаротушения. Огнетушители должны всегда быть исправными, их необходимо периодически осматривать, проверять и своевременно перезаряжать. Зимой (при температуре ниже 1⁰С) огнетушители с зарядом на водной основе хранят в отапливаемых помещениях.

Порядок выполнения работы

1. Изучить методические указания.

2. Дополните предложения, выбрав правильный ответ

2.1. Необходимо помнить, что перед применением ……….. необходимо защитить руки от обморожения, надев предварительно любые перчатки или рукавицы

порошкового огнетушителя

углекислотного огнетушителя

2.2. Горящий бензин, керосин, масла и другие легковоспламеняющиеся и горючие жидкости в условиях жилого дома, гаража или сарая можно тушить ………….

песок

земля

огнетушитель

вода

плотные ткани

3. Выбрать вид огнетушителя и рассчитать их количество в зависимости от варианта.

1 вариант - компьютерный класс с количеством компьютеров 12 шт.

2 вариант- бухгалтерия с количеством компьютеров 5 шт.

Содержание отчета:

1. Название работы.

2. Цель работы.

3. Оборудование и материалы, используемые в работе.

4. Выполненное задание.

5. Ответить на контрольные вопросы.

6. Выводы.

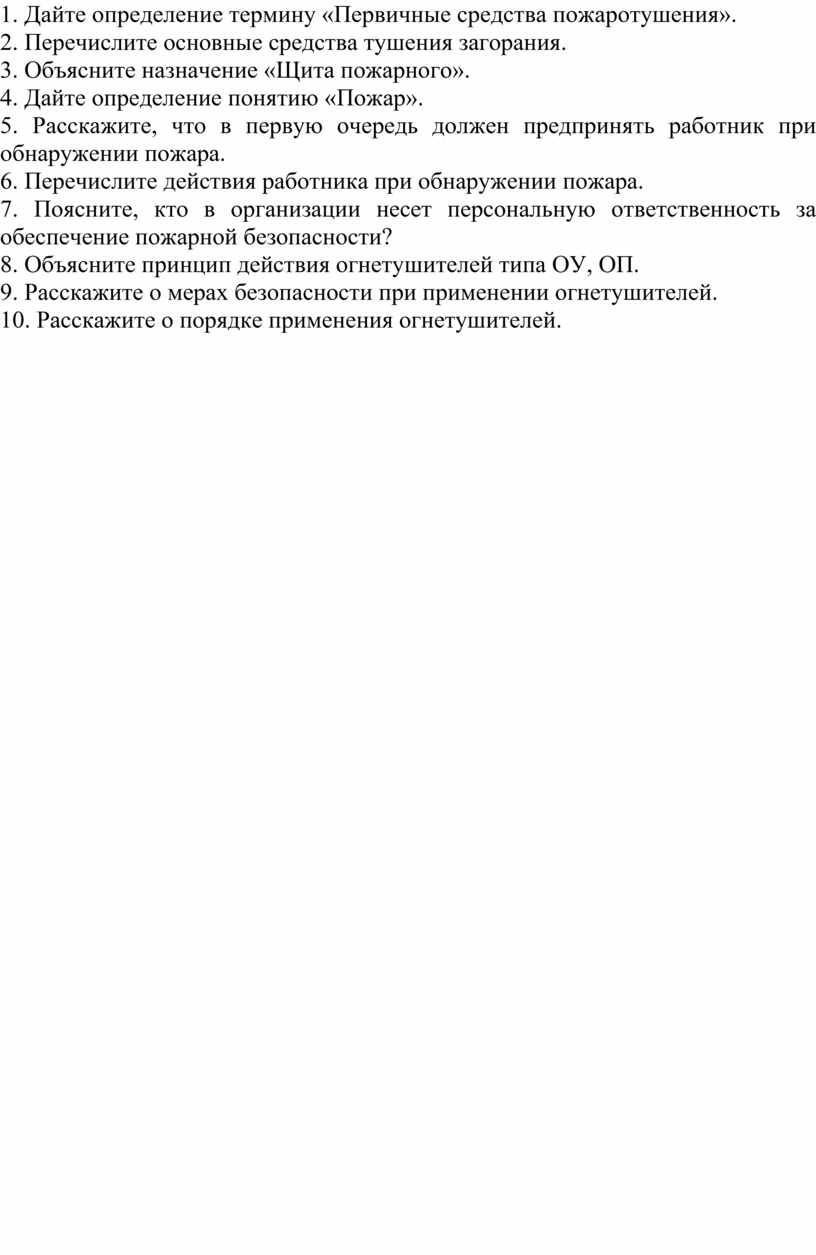

Контрольные вопросы:

1. Дайте определение термину «Первичные средства пожаротушения».

2. Перечислите основные средства тушения загорания.

3. Объясните назначение «Щита пожарного».

4. Дайте определение понятию «Пожар».

5. Расскажите, что в первую очередь должен предпринять работник при обнаружении пожара.

6. Перечислите действия работника при обнаружении пожара.

7. Поясните, кто в организации несет персональную ответственность за обеспечение пожарной безопасности?

8. Объясните принцип действия огнетушителей типа ОУ, ОП.

9. Расскажите о мерах безопасности при применении огнетушителей.

10. Расскажите о порядке применения огнетушителей.

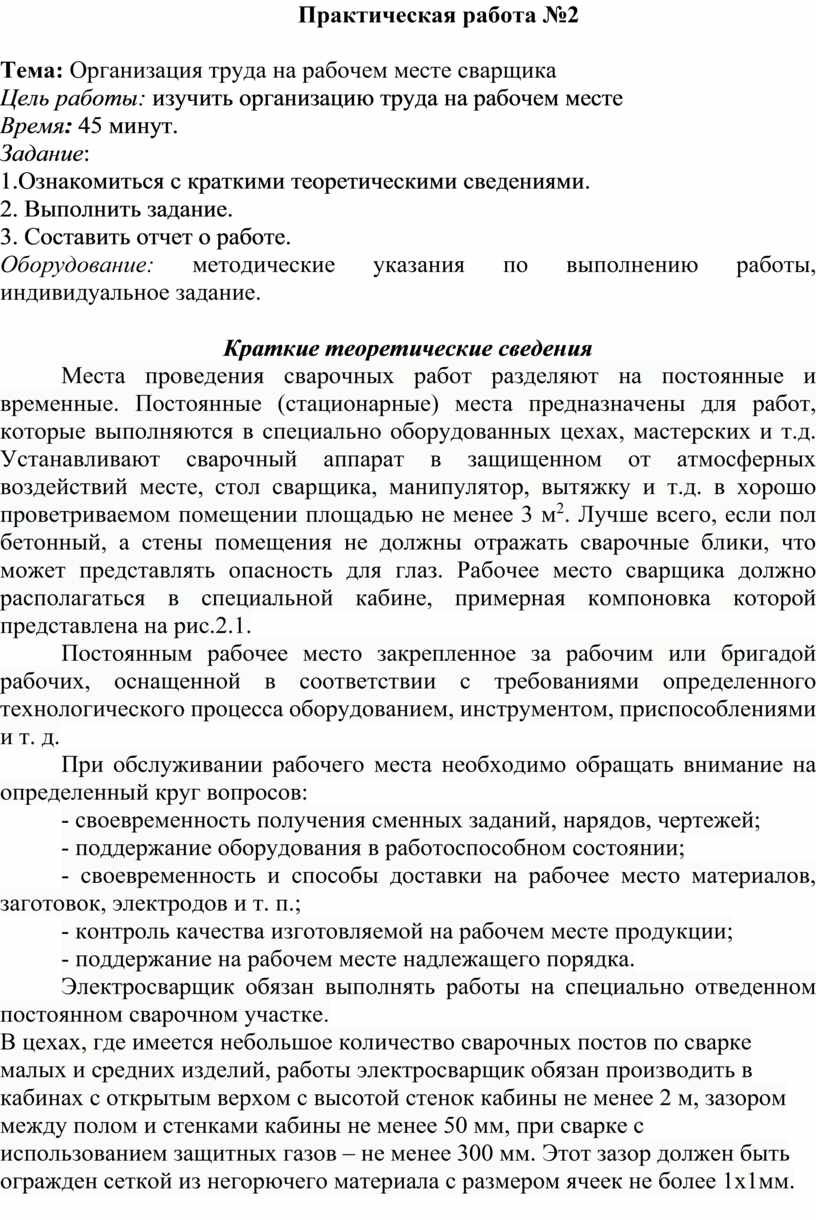

Практическая работа №2

Тема: Организация труда на рабочем месте сварщика

Цель работы: изучить организацию труда на рабочем месте

Время: 45 минут.

Задание:

1.Ознакомиться с краткими теоретическими сведениями.

2. Выполнить задание.

3. Составить отчет о работе.

Оборудование: методические указания по выполнению работы, индивидуальное задание.

Краткие теоретические сведения

Места проведения сварочных работ разделяют на постоянные и временные. Постоянные (стационарные) места предназначены для работ, которые выполняются в специально оборудованных цехах, мастерских и т.д. Устанавливают сварочный аппарат в защищенном от атмосферных воздействий месте, стол сварщика, манипулятор, вытяжку и т.д. в хорошо проветриваемом помещении площадью не менее 3 м². Лучше всего, если пол бетонный, а стены помещения не должны отражать сварочные блики, что может представлять опасность для глаз. Рабочее место сварщика должно располагаться в специальной кабине, примерная компоновка которой представлена на рис.2.1.

Постоянным рабочее место закрепленное за рабочим или бригадой рабочих, оснащенной в соответствии с требованиями определенного технологического процесса оборудованием, инструментом, приспособлениями и т. д.

При обслуживании рабочего места необходимо обращать внимание на определенный круг вопросов:

- своевременность получения сменных заданий, нарядов, чертежей;

- поддержание оборудования в работоспособном состоянии;

- своевременность и способы доставки на рабочее место материалов, заготовок, электродов и т. п.;

- контроль качества изготовляемой на рабочем месте продукции;

- поддержание на рабочем месте надлежащего порядка.

Электросварщик обязан выполнять работы на специально отведенном постоянном сварочном участке.

В цехах, где имеется небольшое количество сварочных постов по сварке малых и средних изделий, работы электросварщик обязан производить в кабинах с открытым верхом с высотой стенок кабины не менее 2 м, зазором между полом и стенками кабины не менее 50 мм, при сварке с использованием защитных газов – не менее 300 мм. Этот зазор должен быть огражден сеткой из негорючего материала с размером ячеек не более 1х1мм.

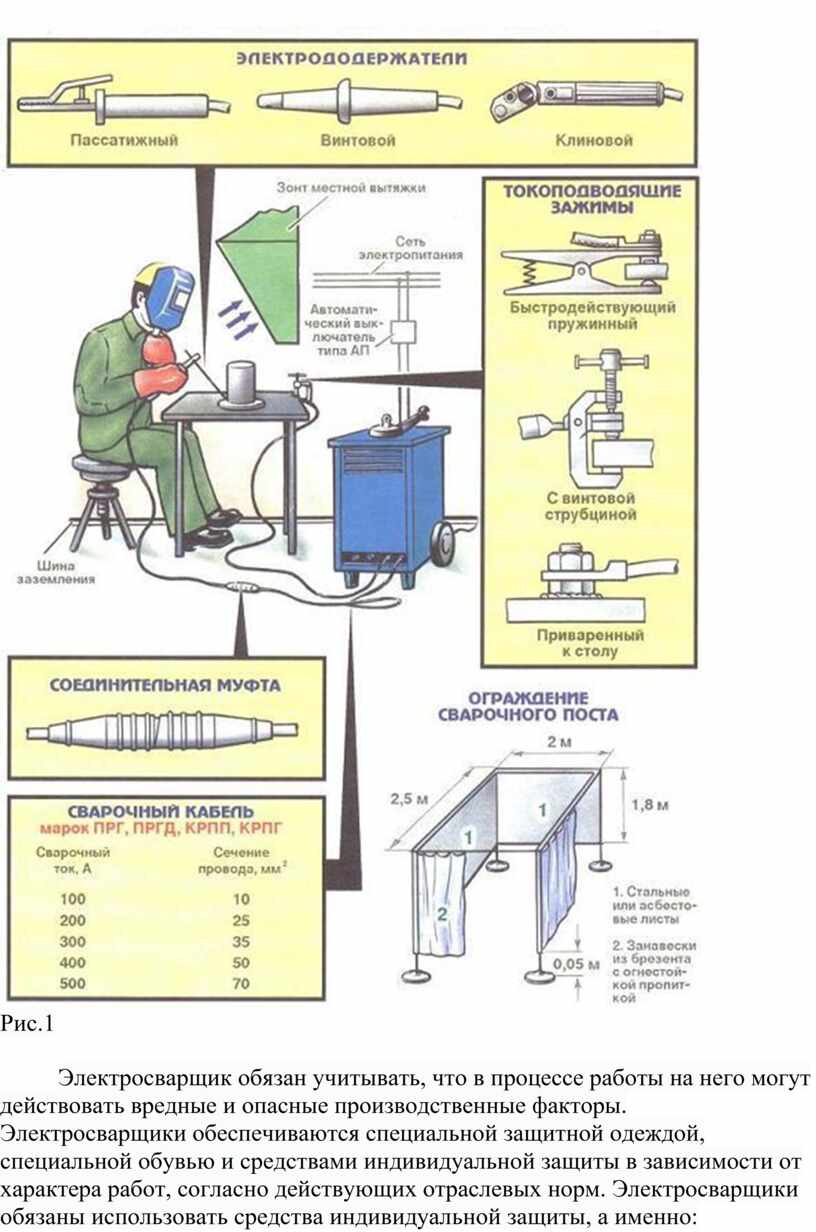

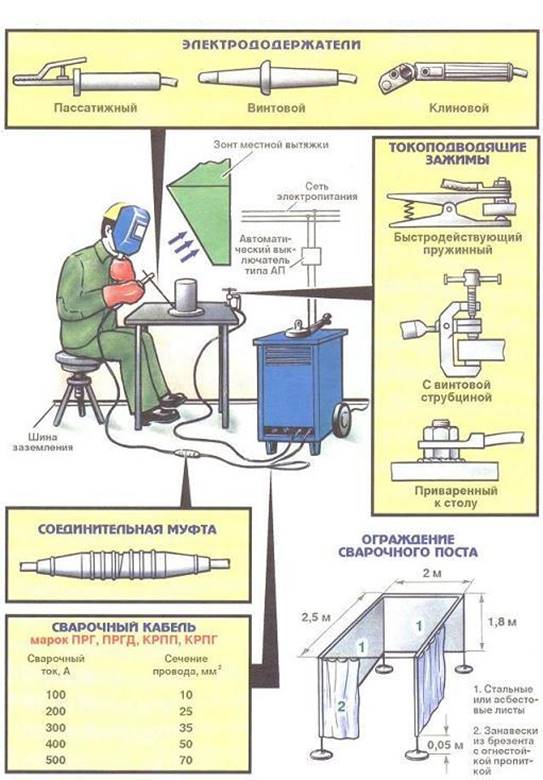

Рис.1

         Электросварщик обязан учитывать, что в процессе работы на него могут действовать вредные и опасные производственные факторы. Электросварщики обеспечиваются специальной защитной одеждой, специальной обувью и средствами индивидуальной защиты в зависимости от характера работ, согласно действующих отраслевых норм. Электросварщики обязаны использовать средства индивидуальной защиты, а именно: электросварщики ручной дуговой сварки – костюм брезентовый, перчатки диэлектрические (дежурные), щиток защитный (маску), ботинки кожаные, рукавицы брезентовые;

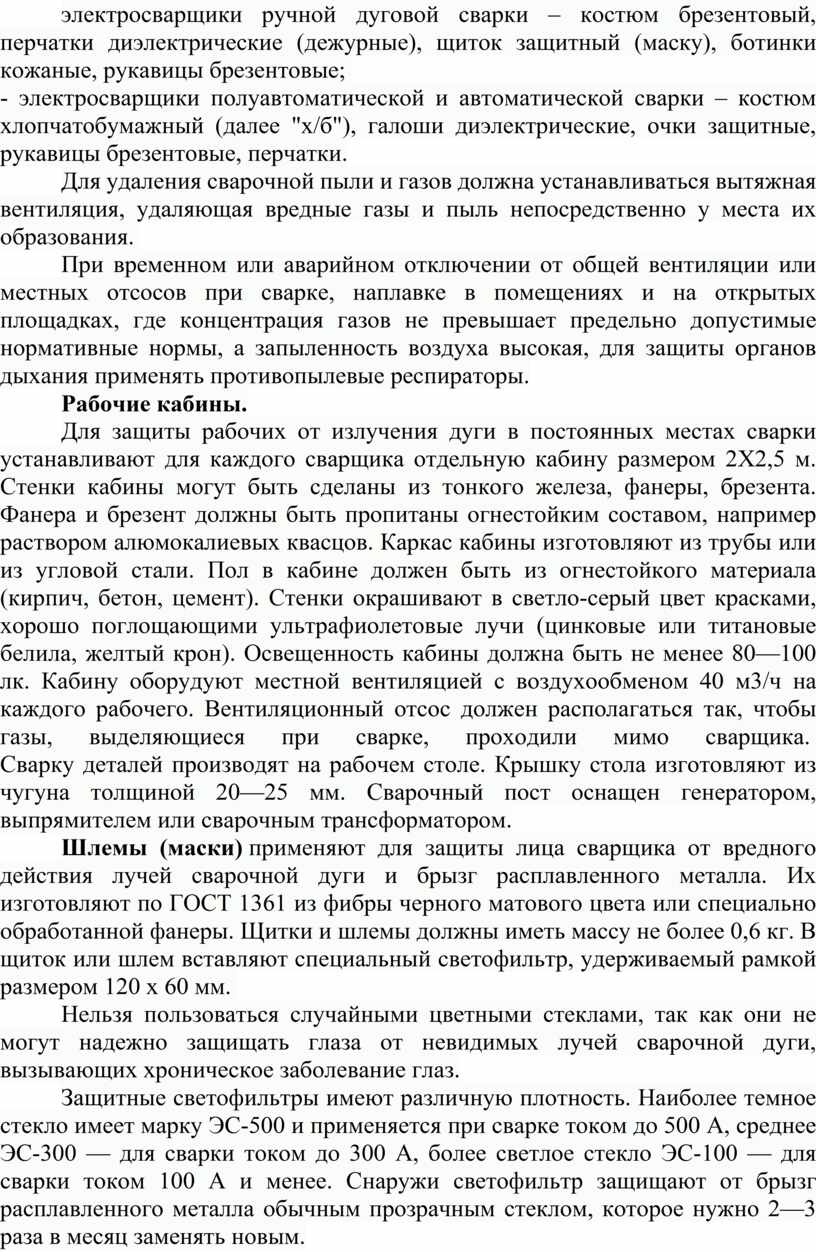

- электросварщики полуавтоматической и автоматической сварки – костюм хлопчатобумажный (далее "х/б"), галоши диэлектрические, очки защитные, рукавицы брезентовые, перчатки.

Для удаления сварочной пыли и газов должна устанавливаться вытяжная вентиляция, удаляющая вредные газы и пыль непосредственно у места их образования.

При временном или аварийном отключении от общей вентиляции или местных отсосов при сварке, наплавке в помещениях и на открытых площадках, где концентрация газов не превышает предельно допустимые нормативные нормы, а запыленность воздуха высокая, для защиты органов дыхания применять противопылевые респираторы.

Рабочие кабины.

Для защиты рабочих от излучения дуги в постоянных местах сварки устанавливают для каждого сварщика отдельную кабину размером 2X2,5 м. Стенки кабины могут быть сделаны из тонкого железа, фанеры, брезента. Фанера и брезент должны быть пропитаны огнестойким составом, например раствором алюмокалиевых квасцов. Каркас кабины изготовляют из трубы или из угловой стали. Пол в кабине должен быть из огнестойкого материала (кирпич, бетон, цемент). Стенки окрашивают в светло-серый цвет красками, хорошо поглощающими ультрафиолетовые лучи (цинковые или титановые белила, желтый крон). Освещенность кабины должна быть не менее 80—100 лк. Кабину оборудуют местной вентиляцией с воздухообменом 40 м3/ч на каждого рабочего. Вентиляционный отсос должен располагаться так, чтобы газы, выделяющиеся при сварке, проходили мимо сварщика.
Сварку деталей производят на рабочем столе. Крышку стола изготовляют из чугуна толщиной 20—25 мм. Сварочный пост оснащен генератором, выпрямителем или сварочным трансформатором.

Шлемы (маски) применяют для защиты лица сварщика от вредного действия лучей сварочной дуги и брызг расплавленного металла. Их изготовляют по ГОСТ 1361 из фибры черного матового цвета или специально обработанной фанеры. Щитки и шлемы должны иметь массу не более 0,6 кг. В щиток или шлем вставляют специальный светофильтр, удерживаемый рамкой размером 120 x 60 мм.

Нельзя пользоваться случайными цветными стеклами, так как они не могут надежно защищать глаза от невидимых лучей сварочной дуги, вызывающих хроническое заболевание глаз.

Защитные светофильтры имеют различную плотность. Наиболее темное стекло имеет марку ЭС-500 и применяется при сварке током до 500 А, среднее ЭС-300 — для сварки током до 300 А, более светлое стекло ЭС-100 — для сварки током 100 А и менее. Снаружи светофильтр защищают от брызг расплавленного металла обычным прозрачным стеклом, которое нужно 2—3 раза в месяц заменять новым.

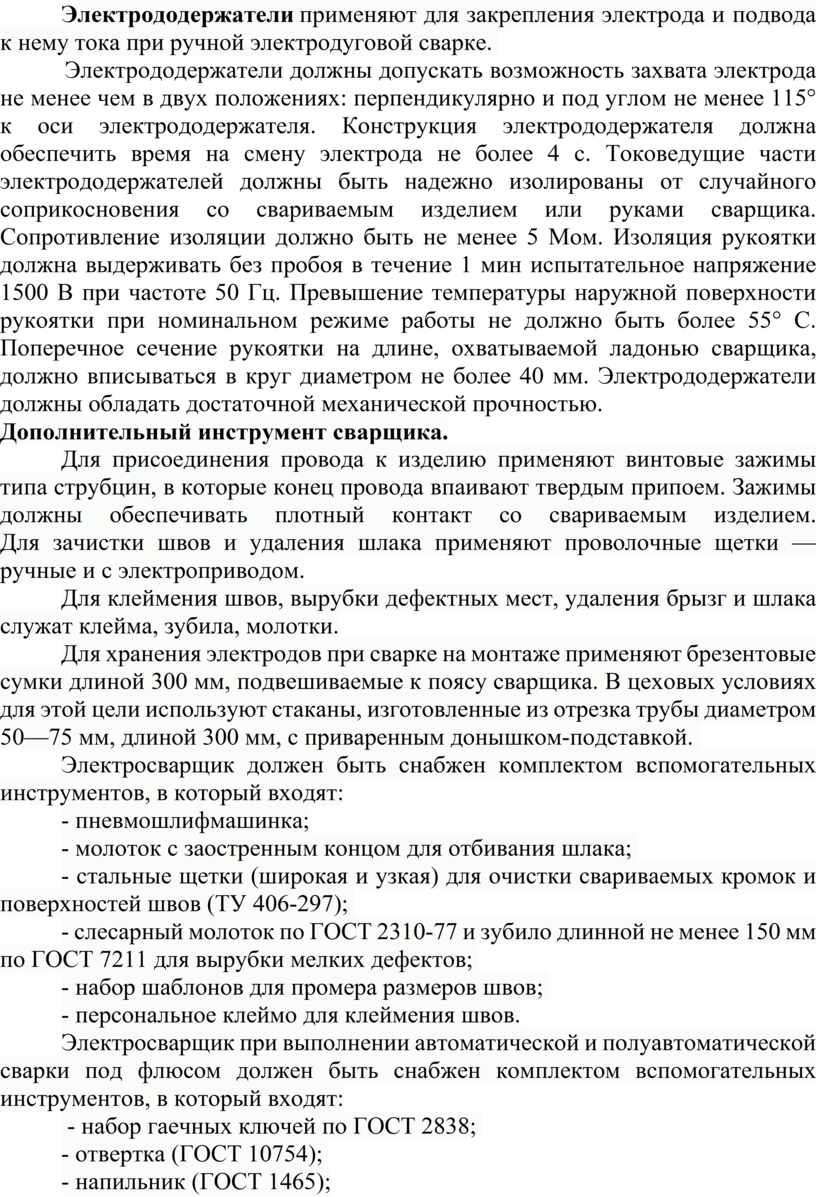

Электрододержатели применяют для закрепления электрода и подвода к нему тока при ручной электродуговой сварке.

          Электрододержатели должны допускать возможность захвата электрода не менее чем в двух положениях: перпендикулярно и под углом не менее 115° к оси электрододержателя. Конструкция электрододержателя должна обеспечить время на смену электрода не более 4 с. Токоведущие части электрододержателей должны быть надежно изолированы от случайного соприкосновения со свариваемым изделием или руками сварщика. Сопротивление изоляции должно быть не менее 5 Мом. Изоляция рукоятки должна выдерживать без пробоя в течение 1 мин испытательное напряжение 1500 В при частоте 50 Гц. Превышение температуры наружной поверхности рукоятки при номинальном режиме работы не должно быть более 55° С. Поперечное сечение рукоятки на длине, охватываемой ладонью сварщика, должно вписываться в круг диаметром не более 40 мм. Электрододержатели должны обладать достаточной механической прочностью.

Дополнительный инструмент сварщика.

Для присоединения провода к изделию применяют винтовые зажимы типа струбцин, в которые конец провода впаивают твердым припоем. Зажимы должны обеспечивать плотный контакт со свариваемым изделием.
Для зачистки швов и удаления шлака применяют проволочные щетки — ручные и с электроприводом.

Для клеймения швов, вырубки дефектных мест, удаления брызг и шлака служат клейма, зубила, молотки.

Для хранения электродов при сварке на монтаже применяют брезентовые сумки длиной 300 мм, подвешиваемые к поясу сварщика. В цеховых условиях для этой цели используют стаканы, изготовленные из отрезка трубы диаметром 50—75 мм, длиной 300 мм, с приваренным донышком-подставкой.

Электросварщик должен быть снабжен комплектом вспомогательных инструментов, в который входят:

- пневмошлифмашинка;

- молоток с заостренным концом для отбивания шлака;

- стальные щетки (широкая и узкая) для очистки свариваемых кромок и поверхностей швов (ТУ 406-297);

- слесарный молоток по ГОСТ 2310-77 и зубило длинной не менее 150 мм по ГОСТ 7211 для вырубки мелких дефектов;

- набор шаблонов для промера размеров швов;

- персональное клеймо для клеймения швов.

Электросварщик при выполнении автоматической и полуавтоматической сварки под флюсом должен быть снабжен комплектом вспомогательных инструментов, в который входят:

 - набор гаечных ключей по ГОСТ 2838;

- отвертка (ГОСТ 10754);

- напильник (ГОСТ 1465);

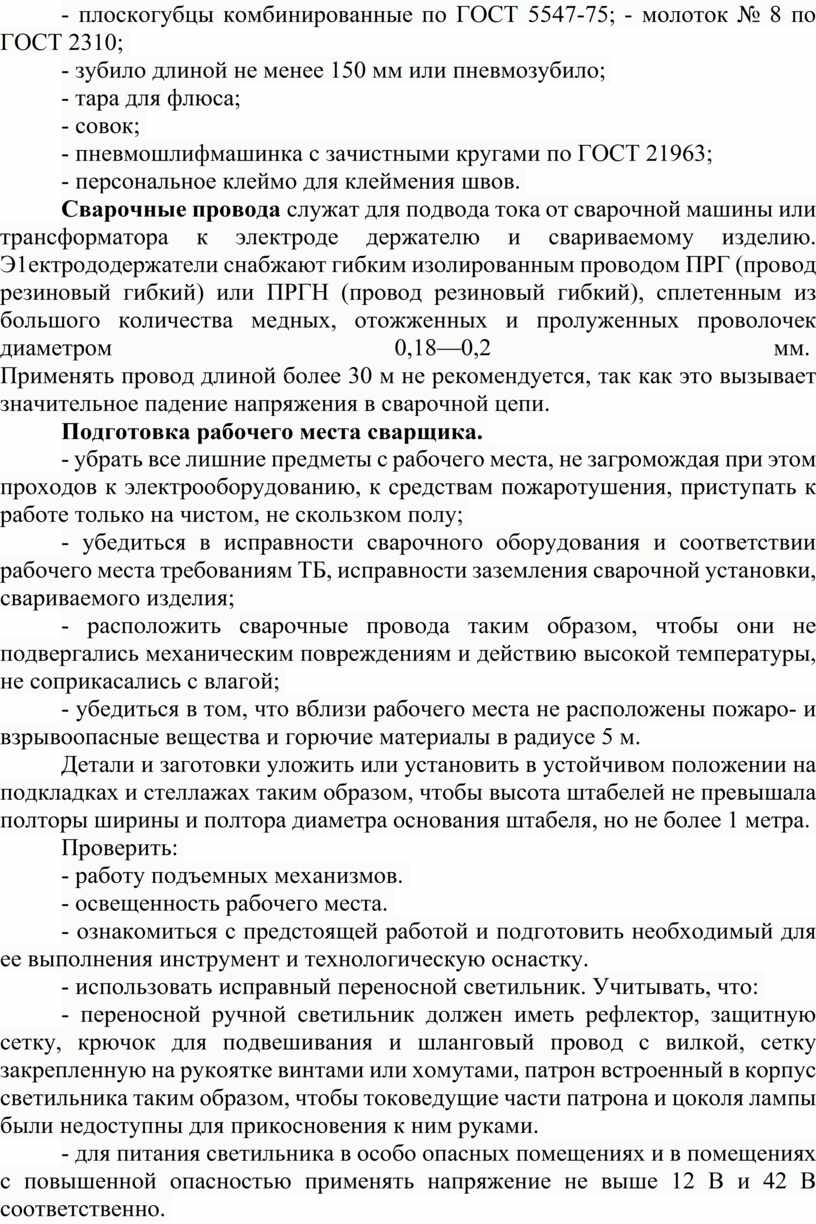

- плоскогубцы комбинированные по ГОСТ 5547-75; - молоток № 8 по ГОСТ 2310;

- зубило длиной не менее 150 мм или пневмозубило;

- тара для флюса;

- совок;

- пневмошлифмашинка с зачистными кругами по ГОСТ 21963;

- персональное клеймо для клеймения швов.

Сварочные провода служат для подвода тока от сварочной машины или трансформатора к электроде держателю и свариваемому изделию. Э1ектрододержатели снабжают гибким изолированным проводом ПРГ (провод резиновый гибкий) или ПРГН (провод резиновый гибкий), сплетенным из большого количества медных, отожженных и пролуженных проволочек диаметром 0,18—0,2 мм.
Применять провод длиной более 30 м не рекомендуется, так как это вызывает значительное падение напряжения в сварочной цепи.

Подготовка рабочего места сварщика.

- убрать все лишние предметы с рабочего места, не загромождая при этом проходов к электрооборудованию, к средствам пожаротушения, приступать к работе только на чистом, не скользком полу;

- убедиться в исправности сварочного оборудования и соответствии рабочего места требованиям ТБ, исправности заземления сварочной установки, свариваемого изделия;

- расположить сварочные провода таким образом, чтобы они не подвергались механическим повреждениям и действию высокой температуры, не соприкасались с влагой;

- убедиться в том, что вблизи рабочего места не расположены пожаро- и взрывоопасные вещества и горючие материалы в радиусе 5 м.

Детали и заготовки уложить или установить в устойчивом положении на подкладках и стеллажах таким образом, чтобы высота штабелей не превышала полторы ширины и полтора диаметра основания штабеля, но не более 1 метра.

Проверить:

- работу подъемных механизмов.

- освещенность рабочего места.

- ознакомиться с предстоящей работой и подготовить необходимый для ее выполнения инструмент и технологическую оснастку.

- использовать исправный переносной светильник. Учитывать, что:

- переносной ручной светильник должен иметь рефлектор, защитную сетку, крючок для подвешивания и шланговый провод с вилкой, сетку закрепленную на рукоятке винтами или хомутами, патрон встроенный в корпус светильника таким образом, чтобы токоведущие части патрона и цоколя лампы были недоступны для прикосновения к ним руками.

- для питания светильника в особо опасных помещениях и в помещениях с повышенной опасностью применять напряжение не выше 12 В и 42 В соответственно.

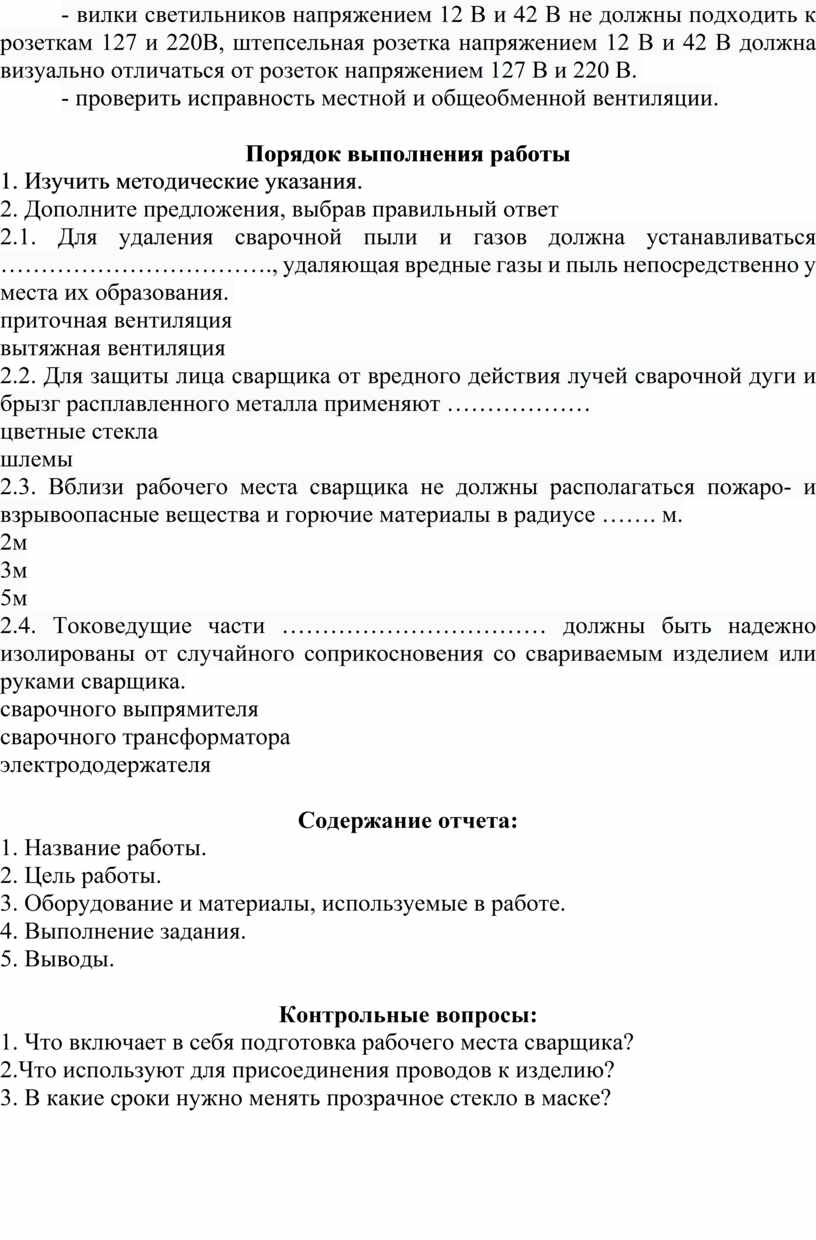

- вилки светильников напряжением 12 В и 42 В не должны подходить к розеткам 127 и 220В, штепсельная розетка напряжением 12 В и 42 В должна визуально отличаться от розеток напряжением 127 В и 220 В.

- проверить исправность местной и общеобменной вентиляции.

Порядок выполнения работы

1. Изучить методические указания.

2. Дополните предложения, выбрав правильный ответ

2.1. Для удаления сварочной пыли и газов должна устанавливаться ……………………………., удаляющая вредные газы и пыль непосредственно у места их образования.

приточная вентиляция

вытяжная вентиляция

2.2. Для защиты лица сварщика от вредного действия лучей сварочной дуги и брызг расплавленного металла применяют ………………

цветные стекла

шлемы

2.3. Вблизи рабочего места сварщика не должны располагаться пожаро- и взрывоопасные вещества и горючие материалы в радиусе ……. м.

2м

3м

5м

2.4. Токоведущие части …………………………… должны быть надежно изолированы от случайного соприкосновения со свариваемым изделием или руками сварщика.

сварочного выпрямителя

сварочного трансформатора

электрододержателя

Содержание отчета:

1. Название работы.

2. Цель работы.

3. Оборудование и материалы, используемые в работе.

4. Выполнение задания.

5. Выводы.

Контрольные вопросы:

1. Что включает в себя подготовка рабочего места сварщика?

2.Что используют для присоединения проводов к изделию?

3. В какие сроки нужно менять прозрачное стекло в маске?
