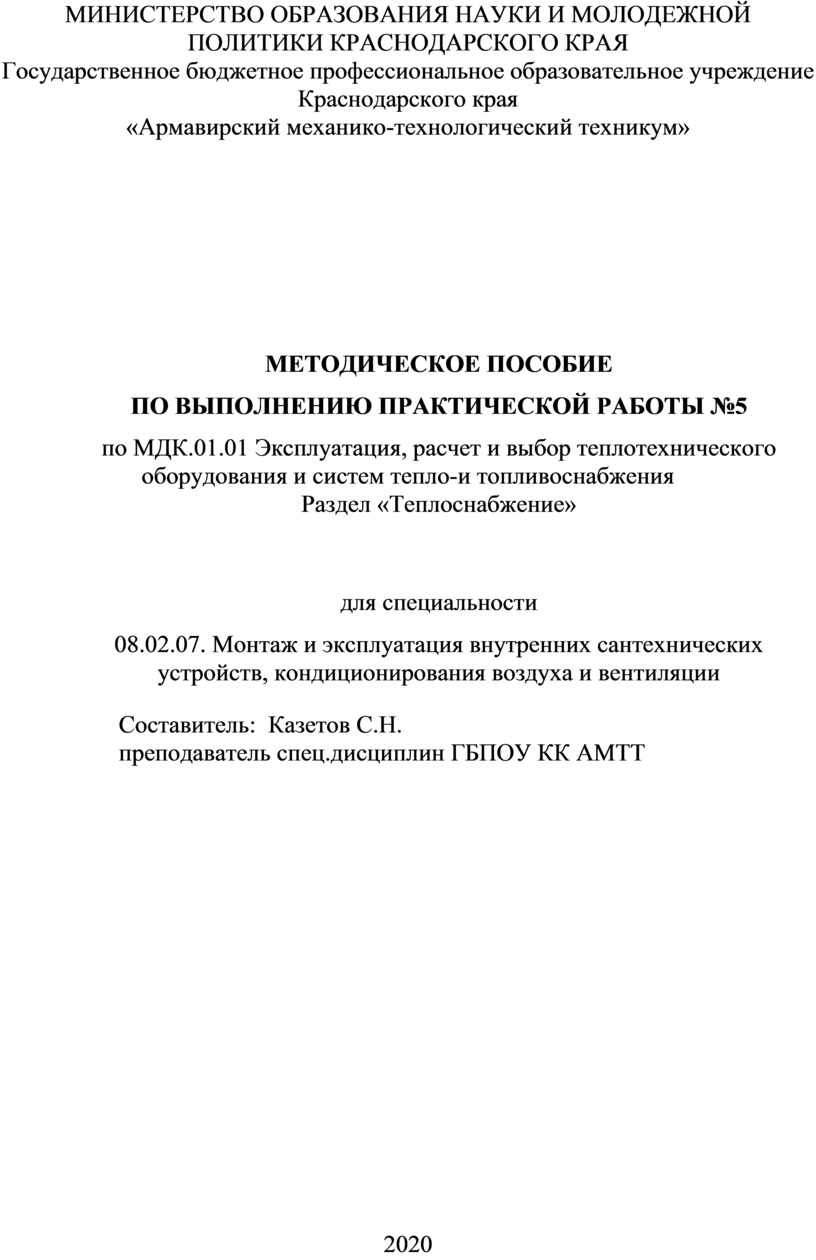

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №5

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

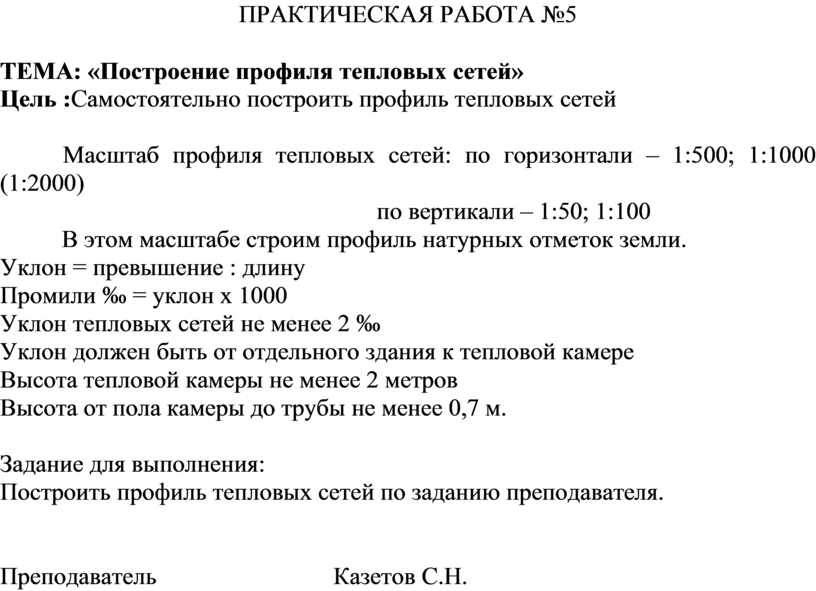

ПРАКТИЧЕСКАЯ РАБОТА №5

ТЕМА: «Построение профиля тепловых сетей»

Цель :Самостоятельно построить профиль тепловых сетей

Масштаб профиля тепловых сетей: по горизонтали – 1:500; 1:1000 (1:2000)

                                                          по вертикали – 1:50; 1:100

         В этом масштабе строим профиль натурных отметок земли.

Уклон = превышение : длину

Промили ‰ = уклон х 1000

Уклон тепловых сетей не менее 2 ‰

Уклон должен быть от отдельного здания к тепловой камере

Высота тепловой камеры не менее 2 метров

Высота от пола камеры до трубы не менее 0,7 м.

Задание для выполнения:

Построить профиль тепловых сетей по заданию преподавателя.

Преподаватель                             Казетов С.Н.
