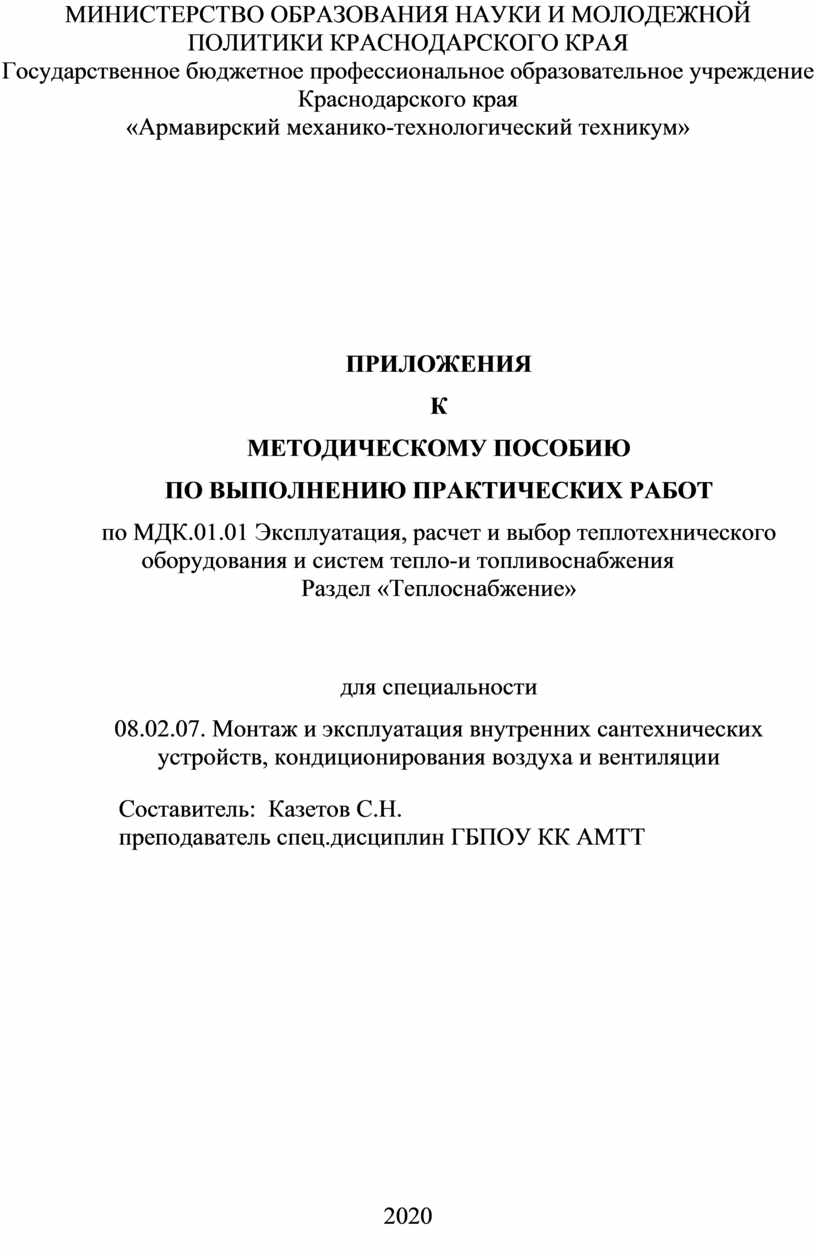

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

ПРИЛОЖЕНИЯ

МЕТОДИЧЕСКОМУ ПОСОБИЮ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКИХ РАБОТ

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель: Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

Приложение 1

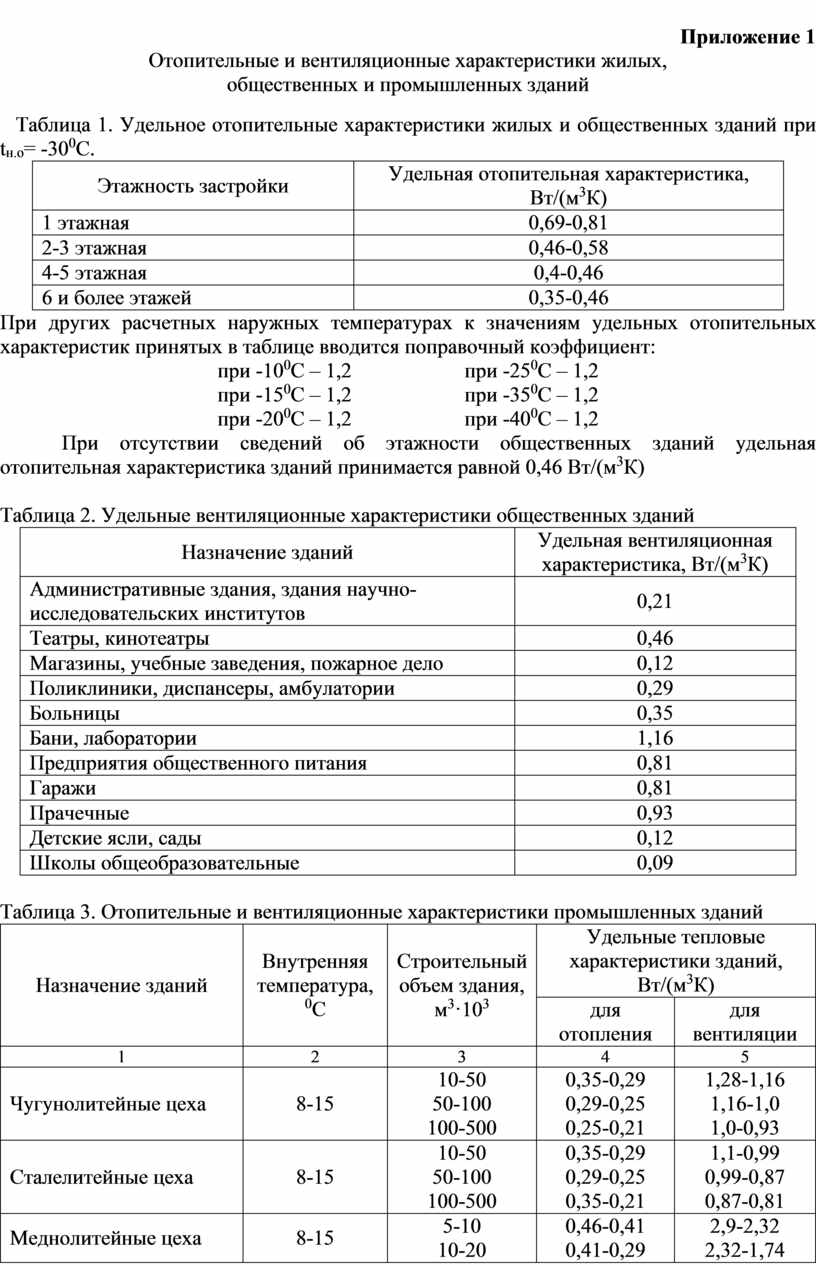

Отопительные и вентиляционные характеристики жилых,

общественных и промышленных зданий

Таблица 1. Удельное отопительные характеристики жилых и общественных зданий при t_н.о= -30⁰С.

Этажность застройки	Удельная отопительная характеристика, Вт/(м³К)
1 этажная	0,69-0,81
2-3 этажная	0,46-0,58
4-5 этажная	0,4-0,46
6 и более этажей	0,35-0,46

При других расчетных наружных температурах к значениям удельных отопительных характеристик принятых в таблице вводится поправочный коэффициент:

при -10⁰С – 1,2 при -25⁰С – 1,2

при -15⁰С – 1,2 при -35⁰С – 1,2

при -20⁰С – 1,2 при -40⁰С – 1,2

При отсутствии сведений об этажности общественных зданий удельная отопительная характеристика зданий принимается равной 0,46 Вт/(м³К)

Таблица 2. Удельные вентиляционные характеристики общественных зданий

Назначение зданий	Удельная вентиляционная характеристика, Вт/(м³К)
Административные здания, здания научно-исследовательских институтов	0,21
Театры, кинотеатры	0,46
Магазины, учебные заведения, пожарное дело	0,12
Поликлиники, диспансеры, амбулатории	0,29
Больницы	0,35
Бани, лаборатории	1,16
Предприятия общественного питания	0,81
Гаражи	0,81
Прачечные	0,93
Детские ясли, сады	0,12
Школы общеобразовательные	0,09

Таблица 3. Отопительные и вентиляционные характеристики промышленных зданий

Назначение зданий	Внутренняя температура, ⁰С	Строительный объем здания, м³·10³	Удельные тепловые характеристики зданий, Вт/(м³К)
Назначение зданий	Внутренняя температура, ⁰С	Строительный объем здания, м³·10³	для отопления	для вентиляции
1	2	3	4	5

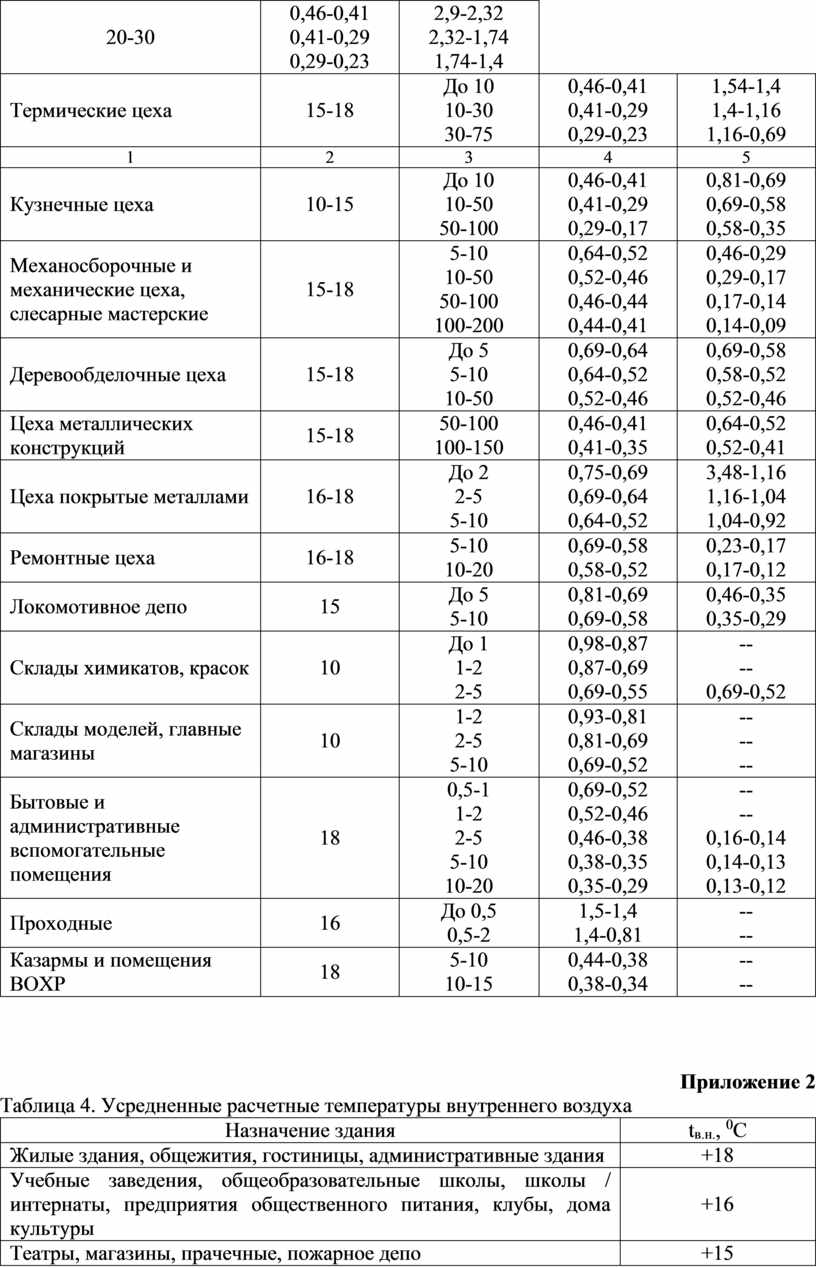

Чугунолитейные цеха	8-15	10-50 50-100 100-500	0,35-0,29 0,29-0,25 0,25-0,21	1,28-1,16 1,16-1,0 1,0-0,93
Сталелитейные цеха	8-15	10-50 50-100 100-500	0,35-0,29 0,29-0,25 0,35-0,21	1,1-0,99 0,99-0,87 0,87-0,81
Меднолитейные цеха	8-15	5-10 10-20 20-30	0,46-0,41 0,41-0,29 0,29-0,23	2,9-2,32 2,32-1,74 1,74-1,4
Термические цеха	15-18	До 10 10-30 30-75	0,46-0,41 0,41-0,29 0,29-0,23	1,54-1,4 1,4-1,16 1,16-0,69
1	2	3	4	5
Кузнечные цеха	10-15	До 10 10-50 50-100	0,46-0,41 0,41-0,29 0,29-0,17	0,81-0,69 0,69-0,58 0,58-0,35
Механосборочные и механические цеха, слесарные мастерские	15-18	5-10 10-50 50-100 100-200	0,64-0,52 0,52-0,46 0,46-0,44 0,44-0,41	0,46-0,29 0,29-0,17 0,17-0,14 0,14-0,09
Деревообделочные цеха	15-18	До 5 5-10 10-50	0,69-0,64 0,64-0,52 0,52-0,46	0,69-0,58 0,58-0,52 0,52-0,46
Цеха металлических конструкций	15-18	50-100 100-150	0,46-0,41 0,41-0,35	0,64-0,52 0,52-0,41
Цеха покрытые металлами	16-18	До 2 2-5 5-10	0,75-0,69 0,69-0,64 0,64-0,52	3,48-1,16 1,16-1,04 1,04-0,92
Ремонтные цеха	16-18	5-10 10-20	0,69-0,58 0,58-0,52	0,23-0,17 0,17-0,12
Локомотивное депо	15	До 5 5-10	0,81-0,69 0,69-0,58	0,46-0,35 0,35-0,29
Склады химикатов, красок	10	До 1 1-2 2-5	0,98-0,87 0,87-0,69 0,69-0,55	-- -- 0,69-0,52
Склады моделей, главные магазины	10	1-2 2-5 5-10	0,93-0,81 0,81-0,69 0,69-0,52	-- -- --
Бытовые и административные вспомогательные помещения	18	0,5-1 1-2 2-5 5-10 10-20	0,69-0,52 0,52-0,46 0,46-0,38 0,38-0,35 0,35-0,29	-- -- 0,16-0,14 0,14-0,13 0,13-0,12
Проходные	16	До 0,5 0,5-2	1,5-1,4 1,4-0,81	-- --
Казармы и помещения ВОХР	18	5-10 10-15	0,44-0,38 0,38-0,34	-- --

Приложение 2

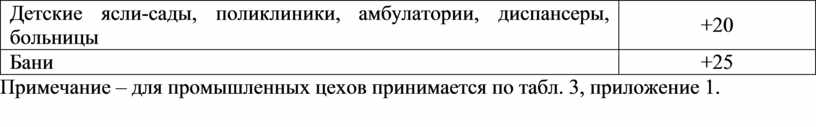

Таблица 4. Усредненные расчетные температуры внутреннего воздуха

Назначение здания	t_в.н., ⁰С
Жилые здания, общежития, гостиницы, административные здания	+18
Учебные заведения, общеобразовательные школы, школы / интернаты, предприятия общественного питания, клубы, дома культуры	+16
Театры, магазины, прачечные, пожарное депо	+15
Кинотеатры	+14
Гаражи	+10
Детские ясли-сады, поликлиники, амбулатории, диспансеры, больницы	+20
Бани	+25

Примечание – для промышленных цехов принимается по табл. 3, приложение 1.

Приложение 3

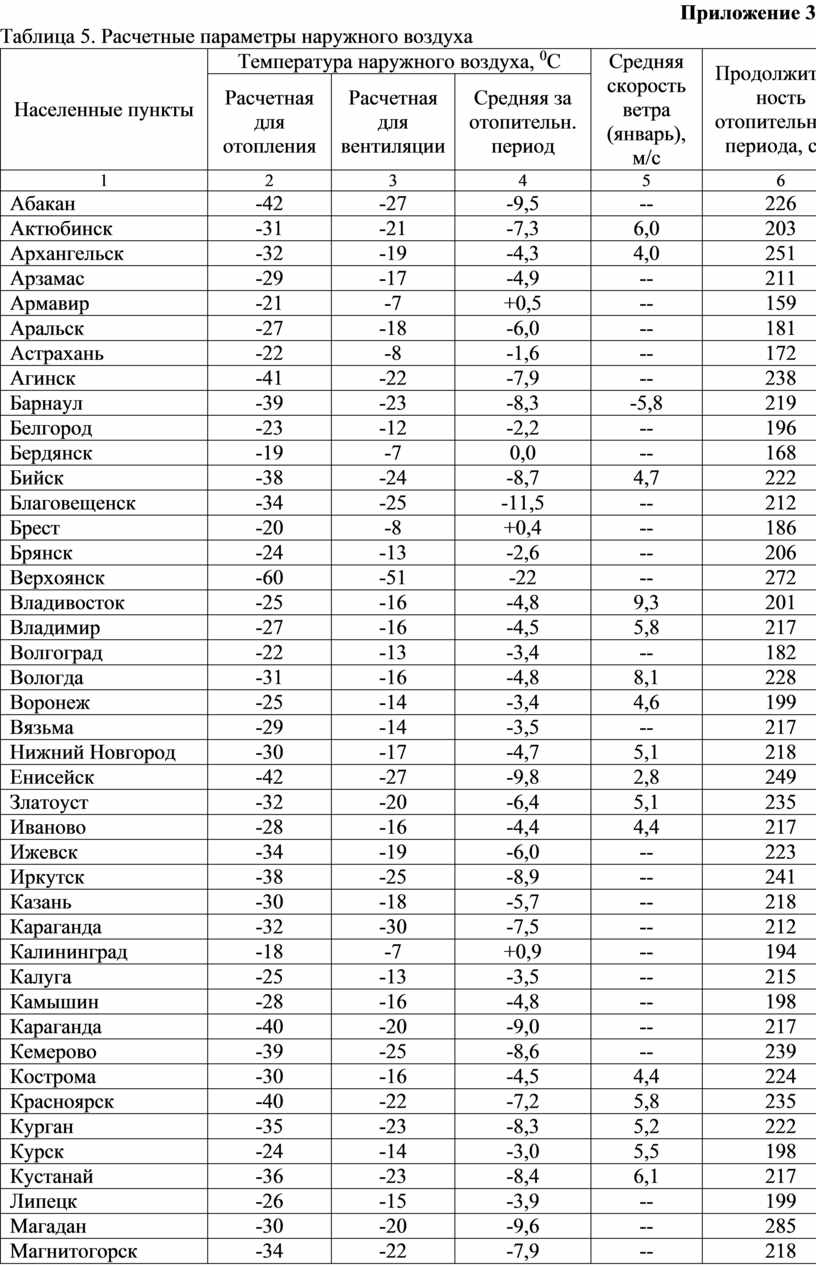

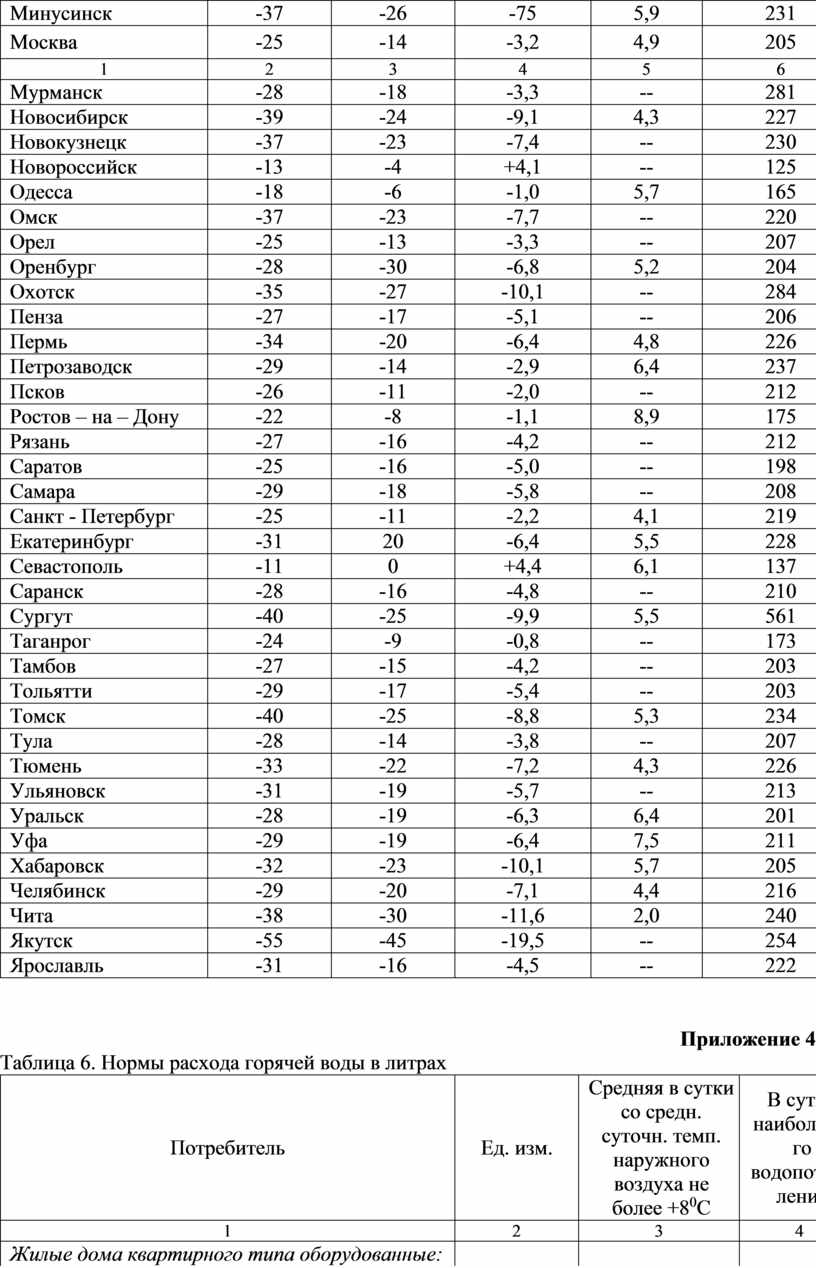

Таблица 5. Расчетные параметры наружного воздуха

Населенные пункты	Температура наружного воздуха, ⁰С			Средняя скорость ветра (январь), м/с	Продолжительность отопительного периода, сут
Населенные пункты	Расчетная для отопления	Расчетная для вентиляции	Средняя за отопительн. период	Средняя скорость ветра (январь), м/с	Продолжительность отопительного периода, сут
1	2	3	4	5	6
Абакан	-42	-27	-9,5	--	226
Актюбинск	-31	-21	-7,3	6,0	203
Архангельск	-32	-19	-4,3	4,0	251
Арзамас	-29	-17	-4,9	--	211
Армавир	-21	-7	+0,5	--	159
Аральск	-27	-18	-6,0	--	181
Астрахань	-22	-8	-1,6	--	172
Агинск	-41	-22	-7,9	--	238
Барнаул	-39	-23	-8,3	-5,8	219
Белгород	-23	-12	-2,2	--	196
Бердянск	-19	-7	0,0	--	168
Бийск	-38	-24	-8,7	4,7	222
Благовещенск	-34	-25	-11,5	--	212
Брест	-20	-8	+0,4	--	186
Брянск	-24	-13	-2,6	--	206
Верхоянск	-60	-51	-22	--	272
Владивосток	-25	-16	-4,8	9,3	201
Владимир	-27	-16	-4,5	5,8	217
Волгоград	-22	-13	-3,4	--	182
Вологда	-31	-16	-4,8	8,1	228
Воронеж	-25	-14	-3,4	4,6	199
Вязьма	-29	-14	-3,5	--	217
Нижний Новгород	-30	-17	-4,7	5,1	218
Енисейск	-42	-27	-9,8	2,8	249
Златоуст	-32	-20	-6,4	5,1	235
Иваново	-28	-16	-4,4	4,4	217
Ижевск	-34	-19	-6,0	--	223
Иркутск	-38	-25	-8,9	--	241
Казань	-30	-18	-5,7	--	218
Караганда	-32	-30	-7,5	--	212
Калининград	-18	-7	+0,9	--	194
Калуга	-25	-13	-3,5	--	215
Камышин	-28	-16	-4,8	--	198
Караганда	-40	-20	-9,0	--	217
Кемерово	-39	-25	-8,6	--	239
Кострома	-30	-16	-4,5	4,4	224
Красноярск	-40	-22	-7,2	5,8	235
Курган	-35	-23	-8,3	5,2	222
Курск	-24	-14	-3,0	5,5	198
Кустанай	-36	-23	-8,4	6,1	217
Липецк	-26	-15	-3,9	--	199
Магадан	-30	-20	-9,6	--	285
Магнитогорск	-34	-22	-7,9	--	218
Минусинск	-37	-26	-75	5,9	231
Москва	-25	-14	-3,2	4,9	205
1	2	3	4	5	6
Мурманск	-28	-18	-3,3	--	281
Новосибирск	-39	-24	-9,1	4,3	227
Новокузнецк	-37	-23	-7,4	--	230
Новороссийск	-13	-4	+4,1	--	125
Одесса	-18	-6	-1,0	5,7	165
Омск	-37	-23	-7,7	--	220
Орел	-25	-13	-3,3	--	207
Оренбург	-28	-30	-6,8	5,2	204
Охотск	-35	-27	-10,1	--	284
Пенза	-27	-17	-5,1	--	206
Пермь	-34	-20	-6,4	4,8	226
Петрозаводск	-29	-14	-2,9	6,4	237
Псков	-26	-11	-2,0	--	212
Ростов – на – Дону	-22	-8	-1,1	8,9	175
Рязань	-27	-16	-4,2	--	212
Саратов	-25	-16	-5,0	--	198
Самара	-29	-18	-5,8	--	208
Санкт - Петербург	-25	-11	-2,2	4,1	219
Екатеринбург	-31	20	-6,4	5,5	228
Севастополь	-11	0	+4,4	6,1	137
Саранск	-28	-16	-4,8	--	210
Сургут	-40	-25	-9,9	5,5	561
Таганрог	-24	-9	-0,8	--	173
Тамбов	-27	-15	-4,2	--	203
Тольятти	-29	-17	-5,4	--	203
Томск	-40	-25	-8,8	5,3	234
Тула	-28	-14	-3,8	--	207
Тюмень	-33	-22	-7,2	4,3	226
Ульяновск	-31	-19	-5,7	--	213
Уральск	-28	-19	-6,3	6,4	201
Уфа	-29	-19	-6,4	7,5	211
Хабаровск	-32	-23	-10,1	5,7	205
Челябинск	-29	-20	-7,1	4,4	216
Чита	-38	-30	-11,6	2,0	240
Якутск	-55	-45	-19,5	--	254
Ярославль	-31	-16	-4,5	--	222

Приложение 4

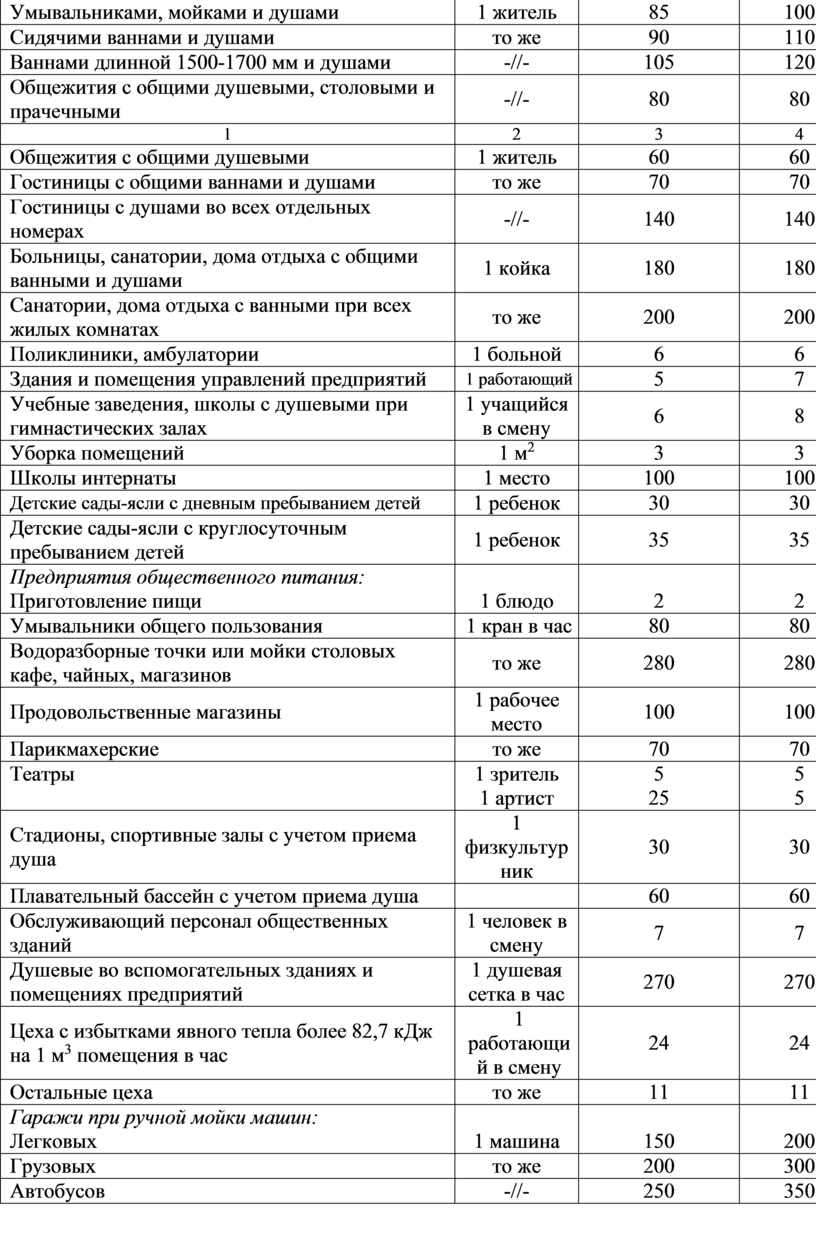

Таблица 6. Нормы расхода горячей воды в литрах

Потребитель	Ед. изм.	Средняя в сутки со средн. суточн. темп. наружного воздуха не более +8⁰С	В сутки наибольшего водопотребления
1	2	3	4
Жилые дома квартирного типа оборудованные:
Умывальниками, мойками и душами	1 житель	85	100
Сидячими ваннами и душами	то же	90	110
Ваннами длинной 1500-1700 мм и душами	-//-	105	120
Общежития с общими душевыми, столовыми и прачечными	-//-	80	80
1	2	3	4
Общежития с общими душевыми	1 житель	60	60
Гостиницы с общими ваннами и душами	то же	70	70
Гостиницы с душами во всех отдельных номерах	-//-	140	140
Больницы, санатории, дома отдыха с общими ванными и душами	1 койка	180	180
Санатории, дома отдыха с ванными при всех жилых комнатах	то же	200	200
Поликлиники, амбулатории	1 больной	6	6
Здания и помещения управлений предприятий	1 работающий	5	7
Учебные заведения, школы с душевыми при гимнастических залах	1 учащийся в смену	6	8
Уборка помещений	1 м²	3	3
Школы интернаты	1 место	100	100
Детские сады-ясли с дневным пребыванием детей	1 ребенок	30	30
Детские сады-ясли с круглосуточным пребыванием детей	1 ребенок	35	35
Предприятия общественного питания:
Приготовление пищи	1 блюдо	2	2
Умывальники общего пользования	1 кран в час	80	80
Водоразборные точки или мойки столовых кафе, чайных, магазинов	то же	280	280
Продовольственные магазины	1 рабочее место	100	100
Парикмахерские	то же	70	70
Театры	1 зритель 1 артист	5 25	5 5
Стадионы, спортивные залы с учетом приема душа	1 физкультурник	30	30
Плавательный бассейн с учетом приема душа		60	60
Обслуживающий персонал общественных зданий	1 человек в смену	7	7
Душевые во вспомогательных зданиях и помещениях предприятий	1 душевая сетка в час	270	270
Цеха с избытками явного тепла более 82,7 кДж на 1 м³ помещения в час	1 работающий в смену	24	24
Остальные цеха	то же	11	11
Гаражи при ручной мойки машин:
Легковых	1 машина	150	200
Грузовых	то же	200	300
Автобусов	-//-	250	350

Приложение 5

Таблица 7. Объемные показатели для расчета потребности в тепле на горячее водоснабжение

Назначение здания	Объемный показатель
Жилые здания	60 м³ на 1 жителя
Гостиницы	100 м³ на 1 место
Техникумы, вузы	40 м³ на 1 учащегося
Школы	25 м³ на 1 учащегося
Детские ясли-сады	25 м³ на 1 ребенка
Общежития	40 м³ на 1 проживающего
1	2
Больницы	100 м³ на 1 койку
Поликлиники	12 м³ на 1 больного
Столовые	20 м³ на 1 место
Бани	40 м³ на 1 посетителя

Приложение 6

Таблица 8. Расстояние между неподвижными опорами трубопроводов с П-образными (П) и сальниковыми (С) компенсаторами (М).

Условный диаметр трубы	Теплоноситель
	Вода при		Пар
	Р=0,8 МПа Р=1,6 МПа	t=100⁰С t=150⁰С	Р=0,8 МПа t=250⁰С		Р=1,3 МПа t=300⁰С
	П	С	П	С	П	С
25	--	--	50	--	50	--
32	50	--	50	--	50	--
40-50	60	--	60	--	60	--
70	70	--	70	--	70	--
80	80	--	80	--	80	--
100	80	70	80	60	80	50
125	90	70	90	60	90	50
150	100	80	100	70	90	60
175	100	80	100	70	100	60
200	120	80	120	70	100	60
250	120	100	120	70	100	60
300	120	100	120	70	120	60
350	140	120	120	70	120	60
400	160	140	140	100	140	80

Приложение 7

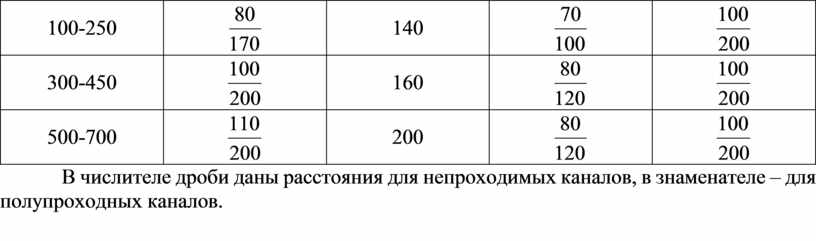

Таблица 9. Минимальные расстояния в свету между трубопроводами и строительными конструкциями в непроходных и полупроходных каналах

Условный диаметр трубопровода, Д_у, мм	От поверхности изоляций до стен канала, мм	Между поверхностями изоляции, мм	От поверхности изоляций до перекрытия канала, мм	От поверхности изоляций до дна канала, мм
25-80		100
100-250		140
300-450		160
500-700		200

В числителе дроби даны расстояния для непроходимых каналов, в знаменателе – для полупроходных каналов.

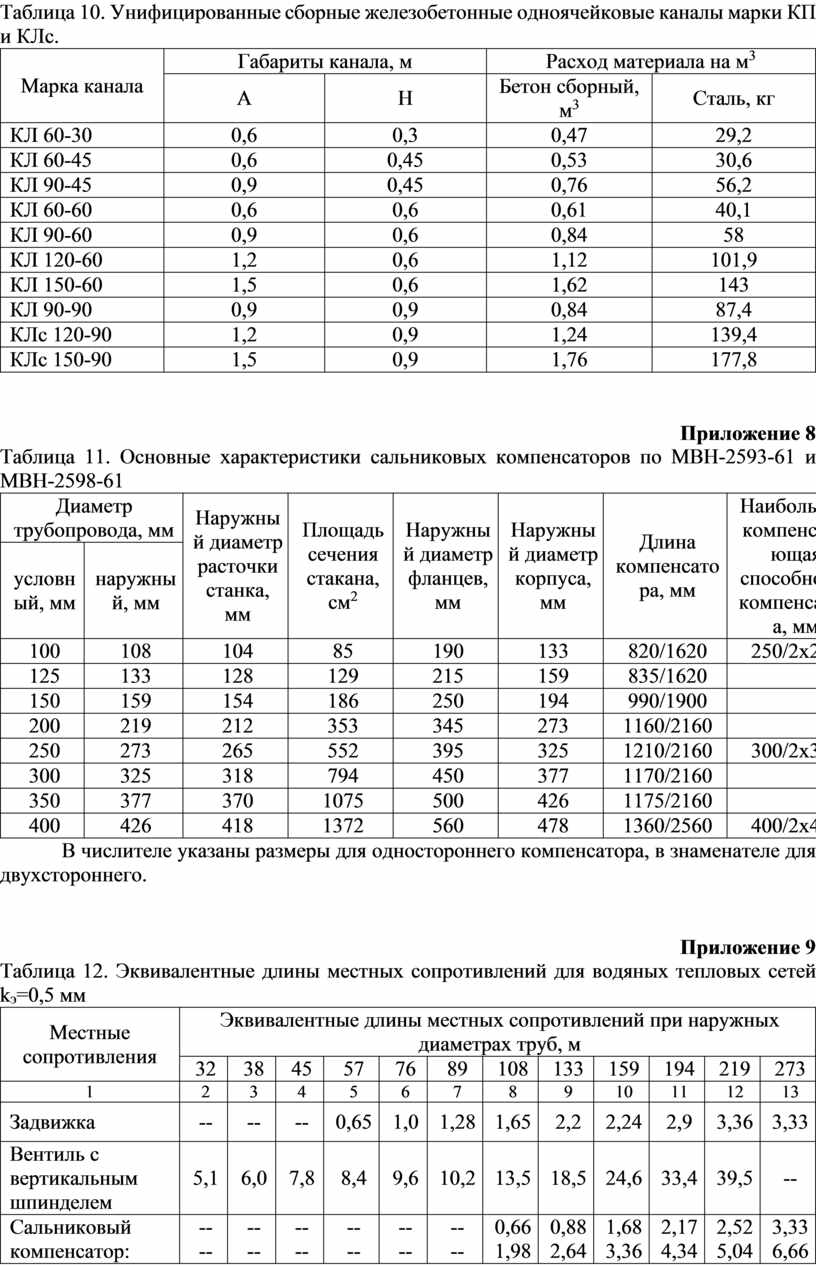

Таблица 10. Унифицированные сборные железобетонные одноячейковые каналы марки КП и КЛс.

Марка канала	Габариты канала, м		Расход материала на м³
Марка канала	А	Н	Бетон сборный, м³	Сталь, кг
КЛ 60-30	0,6	0,3	0,47	29,2
КЛ 60-45	0,6	0,45	0,53	30,6
КЛ 90-45	0,9	0,45	0,76	56,2
КЛ 60-60	0,6	0,6	0,61	40,1
КЛ 90-60	0,9	0,6	0,84	58
КЛ 120-60	1,2	0,6	1,12	101,9
КЛ 150-60	1,5	0,6	1,62	143
КЛ 90-90	0,9	0,9	0,84	87,4
КЛс 120-90	1,2	0,9	1,24	139,4
КЛс 150-90	1,5	0,9	1,76	177,8

Приложение 8

Таблица 11. Основные характеристики сальниковых компенсаторов по МВН-2593-61 и МВН-2598-61

Диаметр трубопровода, мм		Наружный диаметр расточки станка, мм	Площадь сечения стакана, см²	Наружный диаметр фланцев, мм	Наружный диаметр корпуса, мм	Длина компенсатора, мм	Наибольшая компенсирующая способность компенсатора, мм
условный, мм	наружный, мм	Наружный диаметр расточки станка, мм	Площадь сечения стакана, см²	Наружный диаметр фланцев, мм	Наружный диаметр корпуса, мм	Длина компенсатора, мм	Наибольшая компенсирующая способность компенсатора, мм
100	108	104	85	190	133	820/1620	250/2х250
125	133	128	129	215	159	835/1620
150	159	154	186	250	194	990/1900
200	219	212	353	345	273	1160/2160
250	273	265	552	395	325	1210/2160	300/2х300
300	325	318	794	450	377	1170/2160
350	377	370	1075	500	426	1175/2160
400	426	418	1372	560	478	1360/2560	400/2х400

В числителе указаны размеры для одностороннего компенсатора, в знаменателе для двухстороннего.

Приложение 9

Таблица 12. Эквивалентные длины местных сопротивлений для водяных тепловых сетей k_э=0,5 мм

Местные сопротивления	Эквивалентные длины местных сопротивлений при наружных диаметрах труб, м
Местные сопротивления	32	38	45	57	76	89	108	133	159	194	219	273
1	2	3	4	5	6	7	8	9	10	11	12	13
Задвижка	--	--	--	0,65	1,0	1,28	1,65	2,2	2,24	2,9	3,36	3,33
Вентиль с вертикальным шпинделем	5,1	6,0	7,8	8,4	9,6	10,2	13,5	18,5	24,6	33,4	39,5	--
Сальниковый компенсатор: односторонний двухсторонний	-- --	-- --	-- --	-- --	-- --	-- --	0,66 1,98	0,88 2,64	1,68 3,36	2,17 4,34	2,52 5,04	3,33 6,66
1	2	3	4	5	6	7	8	9	10	11	12	13
Отводы сварные одношовные:
с углом 30⁰	--	--	--	--	--	--	--	--	1,12	1,45	1,68	2,22
с углом 45⁰	--	--	--	--	--	--	--	--	1,68	2,17	2,52	3,33
с углом 60⁰	--	--	--	--	--	--	--	--	3,92	5,06	5,9	7,8
с углом 90⁰	--	--	--	--	--	--	--	--	7,28	9,4	10,9	14,4
Отводы гнутые:
R=1,5-2D	0,29	0,38	0,48	0,65	1	1,28	1,65	2,2	2,8	3,62	4,2	5,55
R=3D	0,23	0,3	0,39	0,52	0,8	1,02	1,32	1,76	2,24	2,9	3,36	4,4
R=4D	0,17	0,22	0,29	0,4	0,6	0,76	0,98	1,32	1,68	2,17	3,52	3,3
Компенсатор «П» образный со сварными 3-х шовными отводами	--	--	--	--	--	--	--	--	17,6	22,1	24,8	33
Компенсатор «П» образный с гнутыми гладкими отводами
R=1,5-2D	3,1	3,5	4	5,2	6,8	7,9	9,8	12,5	15,4	19	23,4	28
R=3D	2,1	2,4	2,7	3,5	4,9	5,4	6,5	8,4	10	12,6	14,4	18
R=4D	1,7	1,8	2	2,4	3,2	3,5	3,8	5,6	6,5	8,4	9,3	11,2
Тройник при разделении потока:
проход	0,57	0,75	0,97	1,3	2	2,55	3,3	4,4	5,6	7,24	8,4	11,1
ответвление	0,86	1,13	1,45	1,96	3	3,82	4,95	6,6	8,4	10,9	12,6	16,7
Тройник при снятии потока:
проход	0,86	1,13	1,45	1,96	3	3,82	4,95	6,6	8,4	10,9	12,6	16,7
ответвление	1,14	1,5	1,94	2,62	4	5,1	6,6	8,8	11,2	14,5	16,8	22,2
Тройник при расходящемся потоке	1,14	1,5	1,94	2,62	4	5,1	6,6	8,8	11,2	14,5	16,8	22,2

Таблица 13. Эквивалентные длины местных сопротивлений l_э при k_э=0,5 мм для труб D_y=25-40 мм.

Местные сопротивления	Эквивалентные длины местных сопротивлений при наружных диаметрах труб, м
Местные сопротивления	57	76	89	108	133	159	219	273	325	377	426
1	2	3	4	5	6	7	8	9	10	11	12
Задвижка	0,65	1	1,28	1,65	2,2	2,24	3,36	3,33	4,17	4,3	4,5
Вентиль с вертикальным шпинделем	8,4	9,6	10,2	13,5	18,5	24,6	39,5	--	--	--	--
Обратный клапан поворотный («захлопка»)	1,7	2,8	3,6	4,95	7	9,52	16	2,22	29,2	33,9	46
То же, подъемный	9,16	14	17,9	23	30,8	39,2	58,8	--	--	--	--
Сальниковый компенсатор односторонний	--	--	--	0,66	0,88	1,68	2,52	3,33	4,17	5	10
То же, двухсторонний	--	--	--	1,98	2,64	3,36	5,04	6,66	8,34	10,1	12

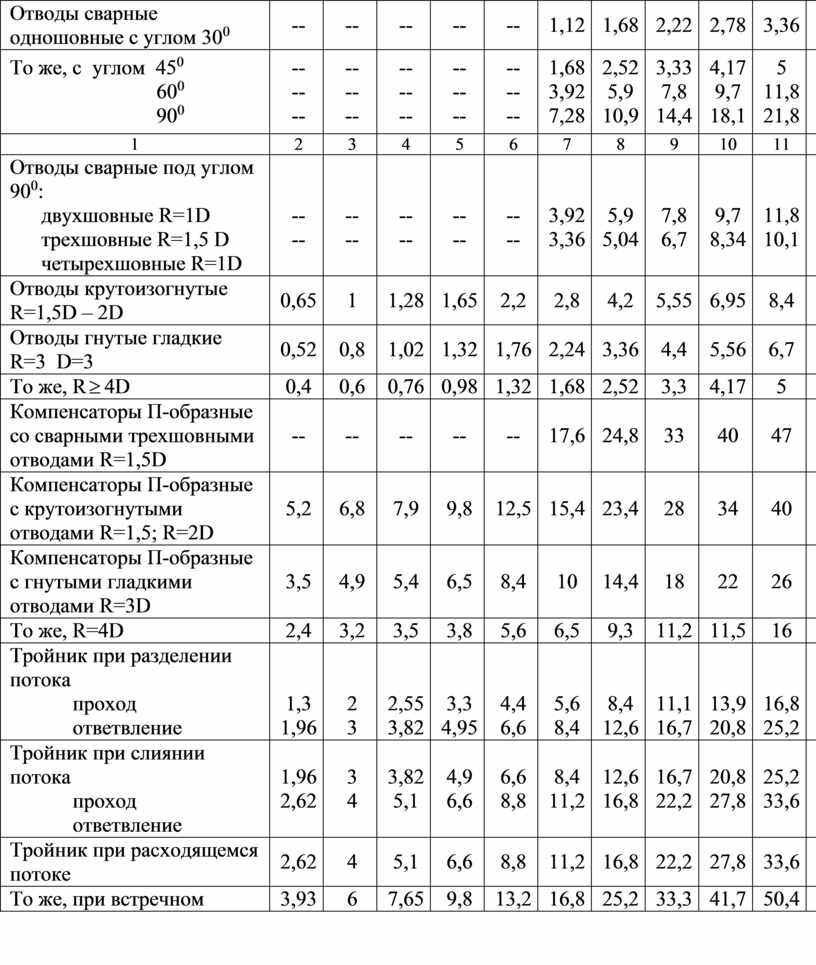

Отводы сварные одношовные с углом 30⁰	--	--	--	--	--	1,12	1,68	2,22	2,78	3,36	4
То же, с углом 45⁰ 60⁰ 90⁰	-- -- --	-- -- --	-- -- --	-- -- --	-- -- --	1,68 3,92 7,28	2,52 5,9 10,9	3,33 7,8 14,4	4,17 9,7 18,1	5 11,8 21,8	6 14 26
1	2	3	4	5	6	7	8	9	10	11	12
Отводы сварные под углом 90⁰:
двухшовные R=1D	--	--	--	--	--	3,92	5,9	7,8	9,7	11,8	14
трехшовные R=1,5 D	--	--	--	--	--	3,36	5,04	6,7	8,34	10,1	12
четырехшовные R=1D
Отводы крутоизогнутые R=1,5D – 2D	0,65	1	1,28	1,65	2,2	2,8	4,2	5,55	6,95	8,4	10
Отводы гнутые гладкие R=3 D=3	0,52	0,8	1,02	1,32	1,76	2,24	3,36	4,4	5,56	6,7	8
То же, R4D	0,4	0,6	0,76	0,98	1,32	1,68	2,52	3,3	4,17	5	6
Компенсаторы П-образные со сварными трехшовными отводами R=1,5D	--	--	--	--	--	17,6	24,8	33	40	47	55
Компенсаторы П-образные с крутоизогнутыми отводами R=1,5; R=2D	5,2	6,8	7,9	9,8	12,5	15,4	23,4	28	34	40	47
Компенсаторы П-образные с гнутыми гладкими отводами R=3D	3,5	4,9	5,4	6,5	8,4	10	14,4	18	22	26	31
То же, R=4D	2,4	3,2	3,5	3,8	5,6	6,5	9,3	11,2	11,5	16	20
Тройник при разделении потока проход ответвление	1,3 1,96	2 3	2,55 3,82	3,3 4,95	4,4 6,6	5,6 8,4	8,4 12,6	11,1 16,7	13,9 20,8	16,8 25,2	20 30
Тройник при слиянии потока проход ответвление	1,96 2,62	3 4	3,82 5,1	4,9 6,6	6,6 8,8	8,4 11,2	12,6 16,8	16,7 22,2	20,8 27,8	25,2 33,6	30 40
Тройник при расходящемся потоке	2,62	4	5,1	6,6	8,8	11,2	16,8	22,2	27,8	33,6	40
То же, при встречном	3,93	6	7,65	9,8	13,2	16,8	25,2	33,3	41,7	50,4	60

Приложение 10

Таблица 14. Таблица для гидравлического расчета трубопроводов при k_э=0,5 мм и γ=958,4кГ/м³

D_н х s, мм G, т/ч	32 х 2,5		38 х 2,5		45 х 2,5		57 х 3,5		76 х 3,5		89 х 3,5
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м
0,4	0,2	36,5	0,14	12,6
0,44	0,22	43,8	0,15	15,2	0,1	5,5
0,48	0,24	51,5	0,16	18,2	0,11	6,5
0,5	0,25	55,5	0,17	19,5	0,12	7
0,55	0,28	66,6	0,19	23,5	0,13	8,5
0,6	0,3	78,5	0,2	28	0,14	10,1
0,65	0,33	81,9	0,22	32,6	0,15	11,8
0,7	0,35	107	0,24	37,7	0,16	13,7	0,1	4,4
0,75	0,38	123	0,25	43,1	0,17	15,7	0,11	5
0,8	0,41	140	0,27	48,6	0,18	17,7	0,12	5,7
0,85	0,43	158	0,29	54,5	0,2	20	0,13	6,5
0,9	0,46	177	0,31	60,8	0,21	22,2	0,13	7,2
0,95	0,48	197	0,32	67,3	0,22	24,8	0,14	8
1	0,51	219	0,34	74,5	0,23	27,2	0,15	8,8
1,05	0,53	241	0,36	82,1	0,24	29,9	0,16	9,7
1,1	0,56	265	0,37	90,1	0,25	32,9	0,16	10,5
1,15	0,58	289	0,39	98,5	0,27	35,8	0,17	11,4
1,2	0,61	320	0,41	107	0,28	38,7	0,18	12,4
1,25	0,63	342	0,42	116	0,29	42	0,18	13,4
1,3	0,66	370	0,44	126	0,3	45,1	0,19	14,4	0,1	2,7
1,35	0,68	399	0,46	133	0,31	48,6	0,2	15,5	0,1	2,9
1,4	0,71	429	0,47	146	0,32	52,1	0,21	16,7	0,11	3,1
1,45	0,73	460	0,49	157	0,33	55,9	0,21	17,8	0,11	3,3
1,5	0,76	492	0,51	168	0,35	59,8	0,22	19,1	0,12	3,6
1,55	0,79	526	0,53	179	0,36	63,8	0,23	20,2	0,12	3,8
1,6	0,81	560	0,54	191	0,37	68	0,24	21,4	0,12	4
1,65	0,84	596	0,56	203	0,38	72,3	0,24	22,6	0,13	4,3
1,7	0,86	632	0,58	215	0,39	76,8	0,25	24	0,13	4,6
1,75	0,89	670	0,59	228	0,4	81,4	0,26	25,3	0,14	4,8
1,8	0,91	709	0,61	241	0,42	86,1	0,27	26,6	0,14	5,1
1,85	0,94	749	0,63	255	0,43	90,9	0,27	28,1	0,14	5,3
1,9	0,96	790	0,64	269	0,44	95,9	0,28	29,6	0,15	5,6
1,95	0,99	832	0,66	283	0,45	101	0,29	31	0,15	5,9
2	1,01	875	0,68	298	0,46	106	0,3	32,5	0,16	6,2
2,1	1,06	965	0,71	328	0,48	117	0,31	35,5	0,16	6,8
2,2	1,11	1059	0,75	360	0,51	129	0,33	36,9	0,17	7,5
2,3			0,78	394	0,53	141	0,34	42,7	0,18	8,1
2,4			0,81	429	0,55	153	0,35	46,4	0,19	8,8
2,5			0,85	465	0,58	166	0,37	50,4	0,19	9,6
2,6			0,88	503	0,6	180	0,38	54,5	0,2	10,3
2,7			0,92	543	0,62	194	0,4	58,8	0,21	11,1
2,8			0,95	584	0,65	208	0,41	63,2	0,22	11,5
2,9			0,98	626	0,67	223	0,43	67,8	0,22	12,5
3			1,02	670	0,69	239	0,44	72,6	0,23	13,5
3,1			1,05	716	0,72	255	0,46	77,5	0,24	14,5
3,2			1,09	763	0,74	272	0,48	82,6	0,25	15,3
3,3			1,12	811	0,76	289	0,49	87,8	0,26	16,2
3,4			1,15	861	0,78	307	0,5	93,2	0,26	17,3

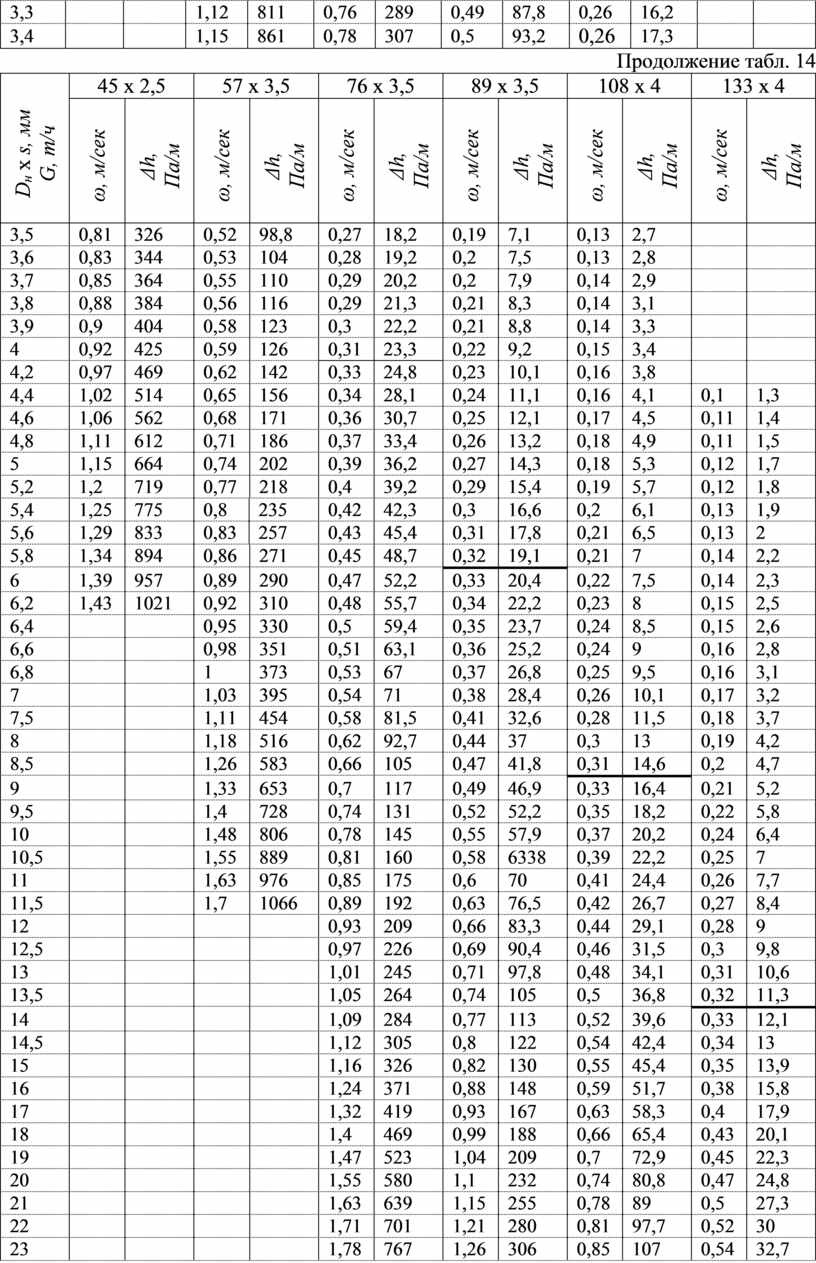

Продолжение табл. 14

D_н х s, мм G, т/ч	45 х 2,5		57 х 3,5			76 х 3,5		89 х 3,5		108 х 4		133 х 4
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек		Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м
3,5	0,81	326	0,52		98,8	0,27	18,2	0,19	7,1	0,13	2,7
3,6	0,83	344	0,53		104	0,28	19,2	0,2	7,5	0,13	2,8
3,7	0,85	364	0,55		110	0,29	20,2	0,2	7,9	0,14	2,9
3,8	0,88	384	0,56		116	0,29	21,3	0,21	8,3	0,14	3,1
3,9	0,9	404	0,58		123	0,3	22,2	0,21	8,8	0,14	3,3
4	0,92	425	0,59		126	0,31	23,3	0,22	9,2	0,15	3,4
4,2	0,97	469	0,62		142	0,33	24,8	0,23	10,1	0,16	3,8
4,4	1,02	514	0,65		156	0,34	28,1	0,24	11,1	0,16	4,1	0,1	1,3
4,6	1,06	562	0,68		171	0,36	30,7	0,25	12,1	0,17	4,5	0,11	1,4
4,8	1,11	612	0,71		186	0,37	33,4	0,26	13,2	0,18	4,9	0,11	1,5
5	1,15	664	0,74		202	0,39	36,2	0,27	14,3	0,18	5,3	0,12	1,7
5,2	1,2	719	0,77		218	0,4	39,2	0,29	15,4	0,19	5,7	0,12	1,8
5,4	1,25	775	0,8	235		0,42	42,3	0,3	16,6	0,2	6,1	0,13	1,9
5,6	1,29	833	0,83	257		0,43	45,4	0,31	17,8	0,21	6,5	0,13	2
5,8	1,34	894	0,86		271	0,45	48,7	0,32	19,1	0,21	7	0,14	2,2
6	1,39	957	0,89		290	0,47	52,2	0,33	20,4	0,22	7,5	0,14	2,3
6,2	1,43	1021	0,92		310	0,48	55,7	0,34	22,2	0,23	8	0,15	2,5
6,4			0,95		330	0,5	59,4	0,35	23,7	0,24	8,5	0,15	2,6
6,6			0,98		351	0,51	63,1	0,36	25,2	0,24	9	0,16	2,8
6,8			1		373	0,53	67	0,37	26,8	0,25	9,5	0,16	3,1
7			1,03		395	0,54	71	0,38	28,4	0,26	10,1	0,17	3,2
7,5			1,11		454	0,58	81,5	0,41	32,6	0,28	11,5	0,18	3,7
8			1,18		516	0,62	92,7	0,44	37	0,3	13	0,19	4,2
8,5			1,26		583	0,66	105	0,47	41,8	0,31	14,6	0,2	4,7
9			1,33		653	0,7	117	0,49	46,9	0,33	16,4	0,21	5,2
9,5			1,4		728	0,74	131	0,52	52,2	0,35	18,2	0,22	5,8
10			1,48		806	0,78	145	0,55	57,9	0,37	20,2	0,24	6,4
10,5			1,55		889	0,81	160	0,58	6338	0,39	22,2	0,25	7
11			1,63		976	0,85	175	0,6	70	0,41	24,4	0,26	7,7
11,5			1,7		1066	0,89	192	0,63	76,5	0,42	26,7	0,27	8,4
12						0,93	209	0,66	83,3	0,44	29,1	0,28	9
12,5						0,97	226	0,69	90,4	0,46	31,5	0,3	9,8
13						1,01	245	0,71	97,8	0,48	34,1	0,31	10,6
13,5						1,05	264	0,74	105	0,5	36,8	0,32	11,3
14						1,09	284	0,77	113	0,52	39,6	0,33	12,1
14,5						1,12	305	0,8	122	0,54	42,4	0,34	13
15						1,16	326	0,82	130	0,55	45,4	0,35	13,9
16						1,24	371	0,88	148	0,59	51,7	0,38	15,8
17						1,32	419	0,93	167	0,63	58,3	0,4	17,9
18						1,4	469	0,99	188	0,66	65,4	0,43	20,1
19						1,47	523	1,04	209	0,7	72,9	0,45	22,3
20						1,55	580	1,1	232	0,74	80,8	0,47	24,8
21						1,63	639	1,15	255	0,78	89	0,5	27,3
22						1,71	701	1,21	280	0,81	97,7	0,52	30
23						1,78	767	1,26	306	0,85	107	0,54	32,7
24						1,86	835	1,32	333	0,89	116	0,57	35,7
25						1,94	906	1,37	362	0,92	126	0,59	38,7
26						2,02	980	1,43	391	0,96	136	0,62	41,9
27						2,09	1056	1,48	422	1	147	0,64	45,1

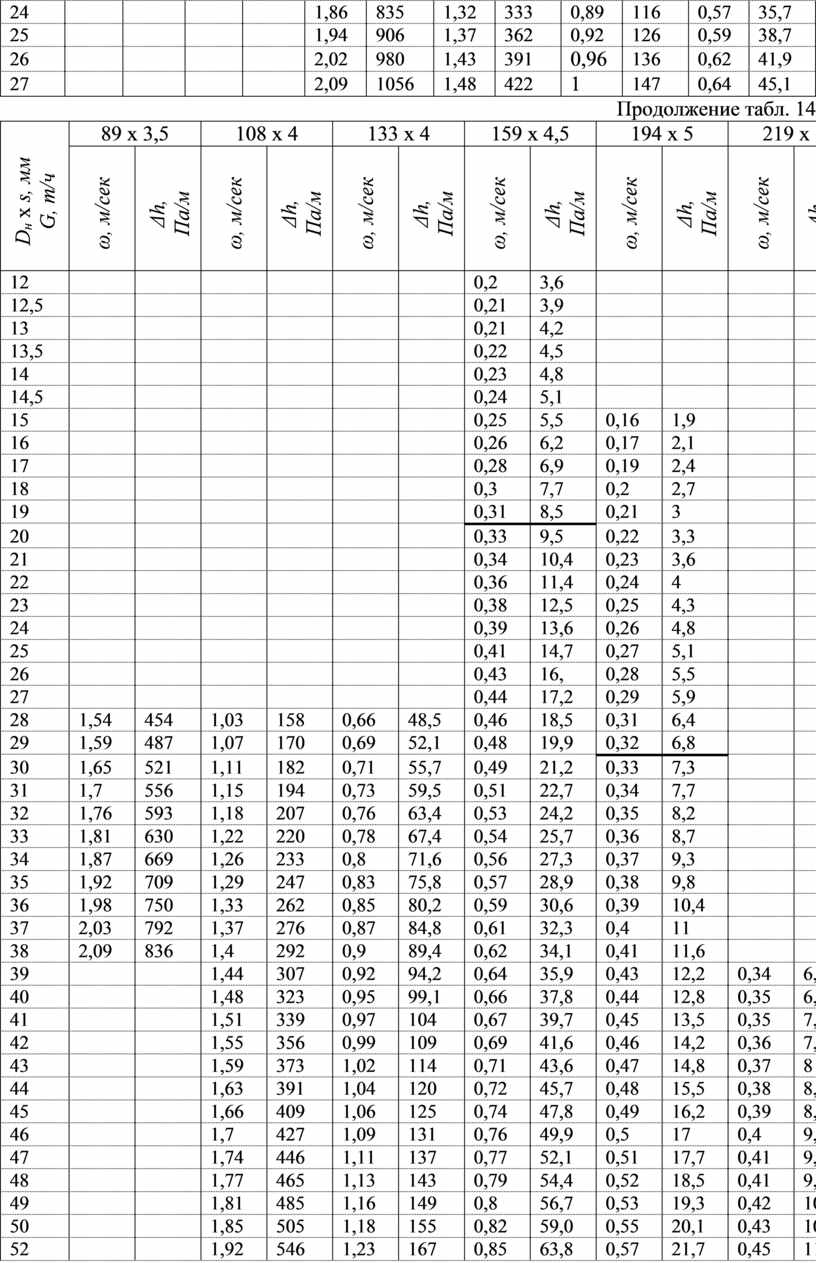

Продолжение табл. 14

D_н х s, мм G, т/ч	89 х 3,5		108 х 4		133 х 4		159 х 4,5		194 х 5		219 х 6
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м
12							0,2	3,6
12,5							0,21	3,9
13							0,21	4,2
13,5							0,22	4,5
14							0,23	4,8
14,5							0,24	5,1
15							0,25	5,5	0,16	1,9
16							0,26	6,2	0,17	2,1
17							0,28	6,9	0,19	2,4
18							0,3	7,7	0,2	2,7
19							0,31	8,5	0,21	3
20							0,33	9,5	0,22	3,3
21							0,34	10,4	0,23	3,6
22							0,36	11,4	0,24	4
23							0,38	12,5	0,25	4,3
24							0,39	13,6	0,26	4,8
25							0,41	14,7	0,27	5,1
26							0,43	16,	0,28	5,5
27							0,44	17,2	0,29	5,9
28	1,54	454	1,03	158	0,66	48,5	0,46	18,5	0,31	6,4
29	1,59	487	1,07	170	0,69	52,1	0,48	19,9	0,32	6,8
30	1,65	521	1,11	182	0,71	55,7	0,49	21,2	0,33	7,3
31	1,7	556	1,15	194	0,73	59,5	0,51	22,7	0,34	7,7
32	1,76	593	1,18	207	0,76	63,4	0,53	24,2	0,35	8,2
33	1,81	630	1,22	220	0,78	67,4	0,54	25,7	0,36	8,7
34	1,87	669	1,26	233	0,8	71,6	0,56	27,3	0,37	9,3
35	1,92	709	1,29	247	0,83	75,8	0,57	28,9	0,38	9,8
36	1,98	750	1,33	262	0,85	80,2	0,59	30,6	0,39	10,4
37	2,03	792	1,37	276	0,87	84,8	0,61	32,3	0,4	11
38	2,09	836	1,4	292	0,9	89,4	0,62	34,1	0,41	11,6
39			1,44	307	0,92	94,2	0,64	35,9	0,43	12,2	0,34	6,6
40			1,48	323	0,95	99,1	0,66	37,8	0,44	12,8	0,35	6,9
41			1,51	339	0,97	104	0,67	39,7	0,45	13,5	0,35	7,2
42			1,55	356	0,99	109	0,69	41,6	0,46	14,2	0,36	7,6
43			1,59	373	1,02	114	0,71	43,6	0,47	14,8	0,37	8
44			1,63	391	1,04	120	0,72	45,7	0,48	15,5	0,38	8,3
45			1,66	409	1,06	125	0,74	47,8	0,49	16,2	0,39	8,7
46			1,7	427	1,09	131	0,76	49,9	0,5	17	0,4	9,1
47			1,74	446	1,11	137	0,77	52,1	0,51	17,7	0,41	9,5
48			1,77	465	1,13	143	0,79	54,4	0,52	18,5	0,41	9,9
49			1,81	485	1,16	149	0,8	56,7	0,53	19,3	0,42	10,4
50			1,85	505	1,18	155	0,82	59,0	0,55	20,1	0,43	10,8
52			1,92	546	1,23	167	0,85	63,8	0,57	21,7	0,45	11,7
54			1,99	589	1,28	181	0,89	68,8	0,59	23,4	0,47	12,6
56			2,07	633	1,32	194	0,92	74	0,61	25,2	0,48	13,5
58			2,14	679	1,37	208	0,95	79,4	0,63	27	0,5	14,5
60			2,22	727	1,42	223	0,98	85,0	0,65	28,9	0,52	15,5
62			2,29	776	1,47	238	1,02	90,7	0,68	30,8	0,53	16,6
64			2,36	827	1,51	254	1,05	96,7	0,7	32,9	0,55	17,7

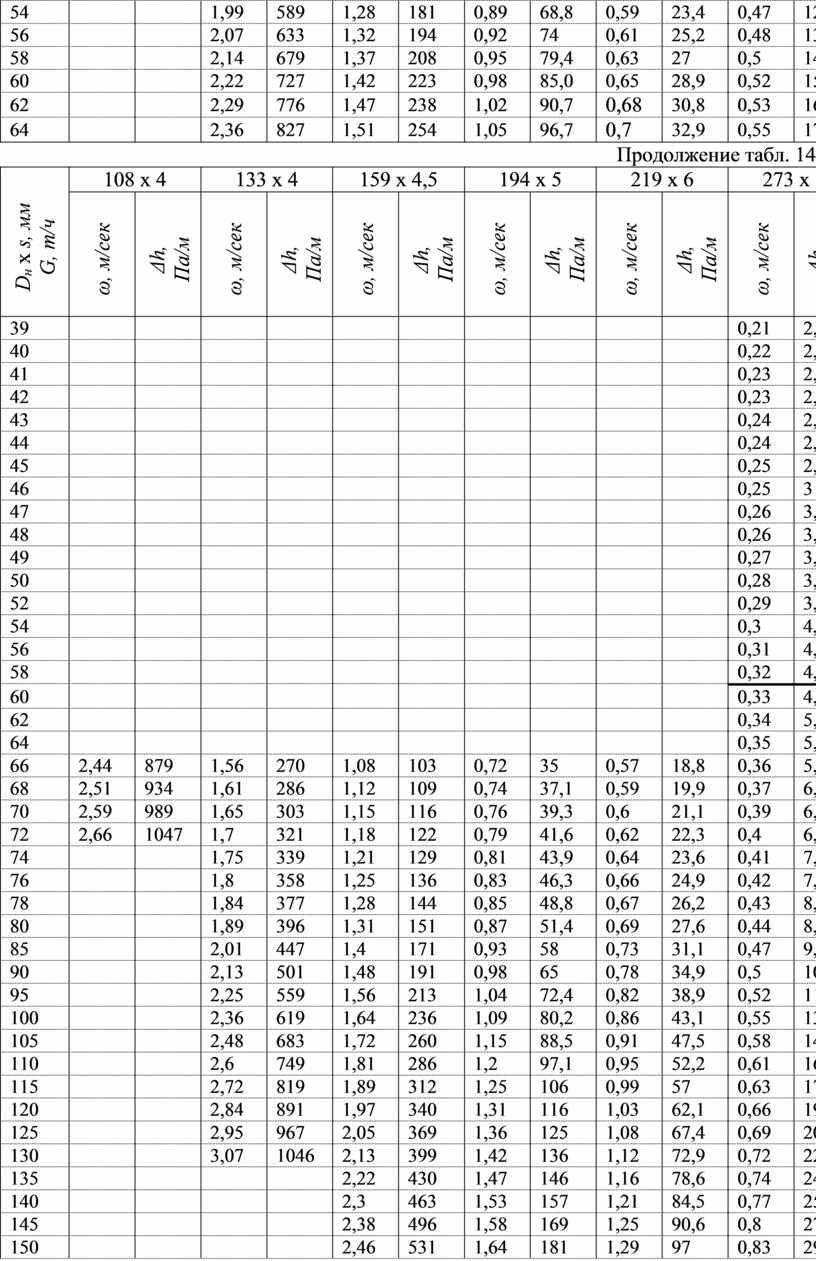

Продолжение табл. 14

D_н х s, мм G, т/ч	108 х 4		133 х 4		159 х 4,5		194 х 5		219 х 6		273 х 7
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м
39											0,21	2,2
40											0,22	2,3
41											0,23	2,4
42											0,23	2,5
43											0,24	2,6
44											0,24	2,7
45											0,25	2,9
46											0,25	3
47											0,26	3,1
48											0,26	3,2
49											0,27	3,4
50											0,28	3,5
52											0,29	3,8
54											0,3	4,1
56											0,31	4,4
58											0,32	4,6
60											0,33	4,9
62											0,34	5,1
64											0,35	5,4
66	2,44	879	1,56	270	1,08	103	0,72	35	0,57	18,8	0,36	5,8
68	2,51	934	1,61	286	1,12	109	0,74	37,1	0,59	19,9	0,37	6,1
70	2,59	989	1,65	303	1,15	116	0,76	39,3	0,6	21,1	0,39	6,5
72	2,66	1047	1,7	321	1,18	122	0,79	41,6	0,62	22,3	0,4	6,9
74			1,75	339	1,21	129	0,81	43,9	0,64	23,6	0,41	7,2
76			1,8	358	1,25	136	0,83	46,3	0,66	24,9	0,42	7,6
78			1,84	377	1,28	144	0,85	48,8	0,67	26,2	0,43	8,1
80			1,89	396	1,31	151	0,87	51,4	0,69	27,6	0,44	8,5
85			2,01	447	1,4	171	0,93	58	0,73	31,1	0,47	9,6
90			2,13	501	1,48	191	0,98	65	0,78	34,9	0,5	10,7
95			2,25	559	1,56	213	1,04	72,4	0,82	38,9	0,52	11,9
100			2,36	619	1,64	236	1,09	80,2	0,86	43,1	0,55	13,2
105			2,48	683	1,72	260	1,15	88,5	0,91	47,5	0,58	14,6
110			2,6	749	1,81	286	1,2	97,1	0,95	52,2	0,61	16
115			2,72	819	1,89	312	1,25	106	0,99	57	0,63	17,5
120			2,84	891	1,97	340	1,31	116	1,03	62,1	0,66	19,1
125			2,95	967	2,05	369	1,36	125	1,08	67,4	0,69	20,7
130			3,07	1046	2,13	399	1,42	136	1,12	72,9	0,72	22,4
135					2,22	430	1,47	146	1,16	78,6	0,74	24,1
140					2,3	463	1,53	157	1,21	84,5	0,77	25,9
145					2,38	496	1,58	169	1,25	90,6	0,8	27,8
150					2,46	531	1,64	181	1,29	97	0,83	29,8
155					2,54	567	1,69	193	1,34	104	0,85	31,8
160					2,63	604	1,75	205	1,38	110	0,88	33,9
165					2,71	643	1,8	218	1,42	117	0,91	36
170					2,79	682	1,85	232	1,47	125	0,94	38,3
175					2,87	723	1,91	246	1,51	132	0,96	40,5
180							1,96	260	1,55	140	0,99	42,9
190							2,07	290	1,64	156	1,05	47,8
200							2,18	321	1,72	172	1,1	53

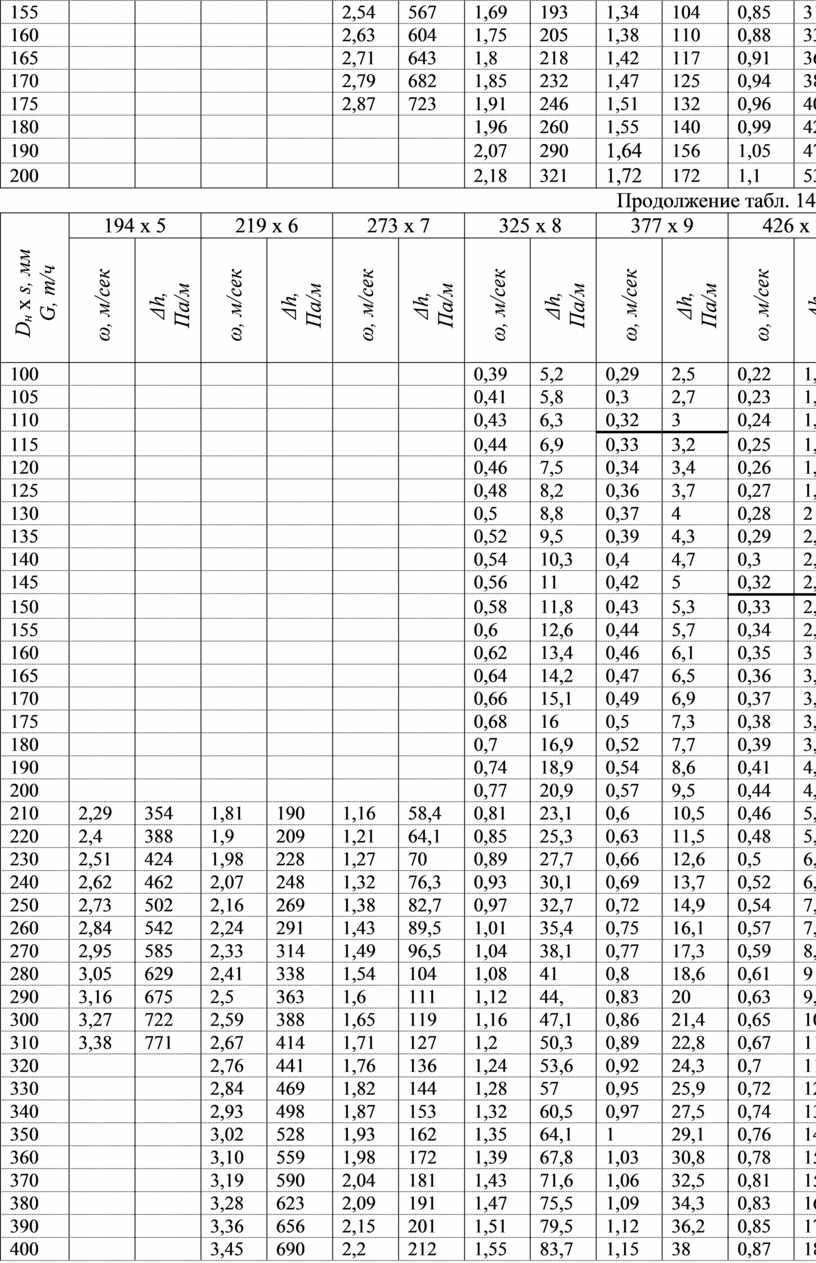

Продолжение табл. 14

D_н х s, мм G, т/ч	194 х 5		219 х 6		273 х 7		325 х 8		377 х 9		426 х 7
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м
100							0,39	5,2	0,29	2,5	0,22	1,2
105							0,41	5,8	0,3	2,7	0,23	1,3
110							0,43	6,3	0,32	3	0,24	1,4
115							0,44	6,9	0,33	3,2	0,25	1,6
120							0,46	7,5	0,34	3,4	0,26	1,7
125							0,48	8,2	0,36	3,7	0,27	1,9
130							0,5	8,8	0,37	4	0,28	2
135							0,52	9,5	0,39	4,3	0,29	2,2
140							0,54	10,3	0,4	4,7	0,3	2,3
145							0,56	11	0,42	5	0,32	2,5
150							0,58	11,8	0,43	5,3	0,33	2,7
155							0,6	12,6	0,44	5,7	0,34	2,8
160							0,62	13,4	0,46	6,1	0,35	3
165							0,64	14,2	0,47	6,5	0,36	3,1
170							0,66	15,1	0,49	6,9	0,37	3,3
175							0,68	16	0,5	7,3	0,38	3,5
180							0,7	16,9	0,52	7,7	0,39	3,7
190							0,74	18,9	0,54	8,6	0,41	4,2
200							0,77	20,9	0,57	9,5	0,44	4,6
210	2,29	354	1,81	190	1,16	58,4	0,81	23,1	0,6	10,5	0,46	5,1
220	2,4	388	1,9	209	1,21	64,1	0,85	25,3	0,63	11,5	0,48	5,6
230	2,51	424	1,98	228	1,27	70	0,89	27,7	0,66	12,6	0,5	6,1
240	2,62	462	2,07	248	1,32	76,3	0,93	30,1	0,69	13,7	0,52	6,6
250	2,73	502	2,16	269	1,38	82,7	0,97	32,7	0,72	14,9	0,54	7,2
260	2,84	542	2,24	291	1,43	89,5	1,01	35,4	0,75	16,1	0,57	7,8
270	2,95	585	2,33	314	1,49	96,5	1,04	38,1	0,77	17,3	0,59	8,4
280	3,05	629	2,41	338	1,54	104	1,08	41	0,8	18,6	0,61	9
290	3,16	675	2,5	363	1,6	111	1,12	44,	0,83	20	0,63	9,7
300	3,27	722	2,59	388	1,65	119	1,16	47,1	0,86	21,4	0,65	10,4
310	3,38	771	2,67	414	1,71	127	1,2	50,3	0,89	22,8	0,67	11,1
320			2,76	441	1,76	136	1,24	53,6	0,92	24,3	0,7	11,8
330			2,84	469	1,82	144	1,28	57	0,95	25,9	0,72	12,6
340			2,93	498	1,87	153	1,32	60,5	0,97	27,5	0,74	13,3
350			3,02	528	1,93	162	1,35	64,1	1	29,1	0,76	14,1
360			3,10	559	1,98	172	1,39	67,8	1,03	30,8	0,78	15
370			3,19	590	2,04	181	1,43	71,6	1,06	32,5	0,81	15,8
380			3,28	623	2,09	191	1,47	75,5	1,09	34,3	0,83	16,7
390			3,36	656	2,15	201	1,51	79,5	1,12	36,2	0,85	17,5
400			3,45	690	2,2	212	1,55	83,7	1,15	38	0,87	18,5
410			3,53	725	2,26	222	1,59	87,9	1,18	40	0,89	19,4
420			3,62	760	2,31	234	1,62	92,3	1,2	41,9	0,91	20,4
430			3,71	797	2,37	245	1,66	96,7	1,23	44	0,94	21,3
440			3,79	835	2,42	256	1,7	101	1,26	46	0,96	22,3
450			3,88	875	2,48	268	1,74	106	1,29	48,1	0,98	23,4
460			3,97	912	2,53	280	1,78	111	1,32	50,3	1	24,4
470			4,05	952	2,59	292	1,82	116	1,35	52,5	1,02	25,5
480			4,14	993	2,64	305	1,86	120	1,38	54,8	1,04	26,6
490			4,22	1035	2,7	318	1,9	126	1,4	57,1	1,07	27,7
500					2,75	340	1,93	131	1,43	59,4	1,09	28,8

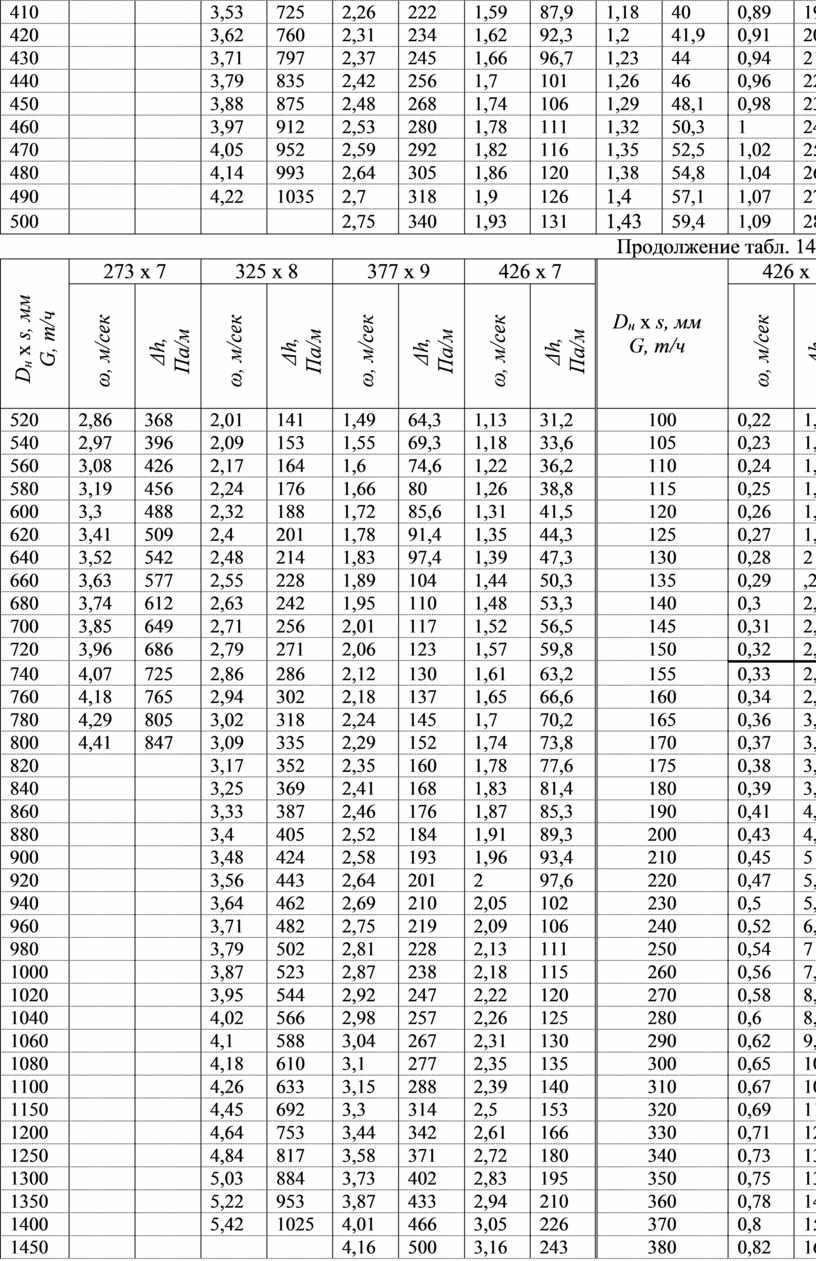

Продолжение табл. 14

D_н х s, мм G, т/ч	273 х 7		325 х 8		377 х 9		426 х 7		D_н х s, мм G, т/ч	426 х 6
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	ω, м/сек	Δh, Па/м	D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м
520	2,86	368	2,01	141	1,49	64,3	1,13	31,2	100	0,22	1,2
540	2,97	396	2,09	153	1,55	69,3	1,18	33,6	105	0,23	1,3
560	3,08	426	2,17	164	1,6	74,6	1,22	36,2	110	0,24	1,4
580	3,19	456	2,24	176	1,66	80	1,26	38,8	115	0,25	1,5
600	3,3	488	2,32	188	1,72	85,6	1,31	41,5	120	0,26	1,7
620	3,41	509	2,4	201	1,78	91,4	1,35	44,3	125	0,27	1,8
640	3,52	542	2,48	214	1,83	97,4	1,39	47,3	130	0,28	2
660	3,63	577	2,55	228	1,89	104	1,44	50,3	135	0,29	,21
680	3,74	612	2,63	242	1,95	110	1,48	53,3	140	0,3	2,3
700	3,85	649	2,71	256	2,01	117	1,52	56,5	145	0,31	2,4
720	3,96	686	2,79	271	2,06	123	1,57	59,8	150	0,32	2,6
740	4,07	725	2,86	286	2,12	130	1,61	63,2	155	0,33	2,7
760	4,18	765	2,94	302	2,18	137	1,65	66,6	160	0,34	2,9
780	4,29	805	3,02	318	2,24	145	1,7	70,2	165	0,36	3,1
800	4,41	847	3,09	335	2,29	152	1,74	73,8	170	0,37	3,3
820			3,17	352	2,35	160	1,78	77,6	175	0,38	3,4
840			3,25	369	2,41	168	1,83	81,4	180	0,39	3,6
860			3,33	387	2,46	176	1,87	85,3	190	0,41	4,1
880			3,4	405	2,52	184	1,91	89,3	200	0,43	4,5
900			3,48	424	2,58	193	1,96	93,4	210	0,45	5
920			3,56	443	2,64	201	2	97,6	220	0,47	5,4
940			3,64	462	2,69	210	2,05	102	230	0,5	5,9
960			3,71	482	2,75	219	2,09	106	240	0,52	6,5
980			3,79	502	2,81	228	2,13	111	250	0,54	7
1000			3,87	523	2,87	238	2,18	115	260	0,56	7,6
1020			3,95	544	2,92	247	2,22	120	270	0,58	8,2
1040			4,02	566	2,98	257	2,26	125	280	0,6	8,8
1060			4,1	588	3,04	267	2,31	130	290	0,62	9,5
1080			4,18	610	3,1	277	2,35	135	300	0,65	10,1
1100			4,26	633	3,15	288	2,39	140	310	0,67	10,8
1150			4,45	692	3,3	314	2,5	153	320	0,69	11,5
1200			4,64	753	3,44	342	2,61	166	330	0,71	12,2
1250			4,84	817	3,58	371	2,72	180	340	0,73	13
1300			5,03	884	3,73	402	2,83	195	350	0,75	13,8
1350			5,22	953	3,87	433	2,94	210	360	0,78	14,6
1400			5,42	1025	4,01	466	3,05	226	370	0,8	15,4
1450					4,16	500	3,16	243	380	0,82	16,2
1500					4,3	535	3,26	260	390	0,84	17,1
1550					4,44	571	3,37	277	400	0,86	18
1600					4,59	609	3,48	295	410	0,88	18,9
1650					4,73	647	3,59	314	420	0,91	19,8
									430	0,93	20,8
									440	0,95	21,8
									450	0,97	22,8
									460	0,99	23,8
									470	1,01	24,8
									480	1,03	25,9
									490	1,06	27,7
									500	1,08	28,1

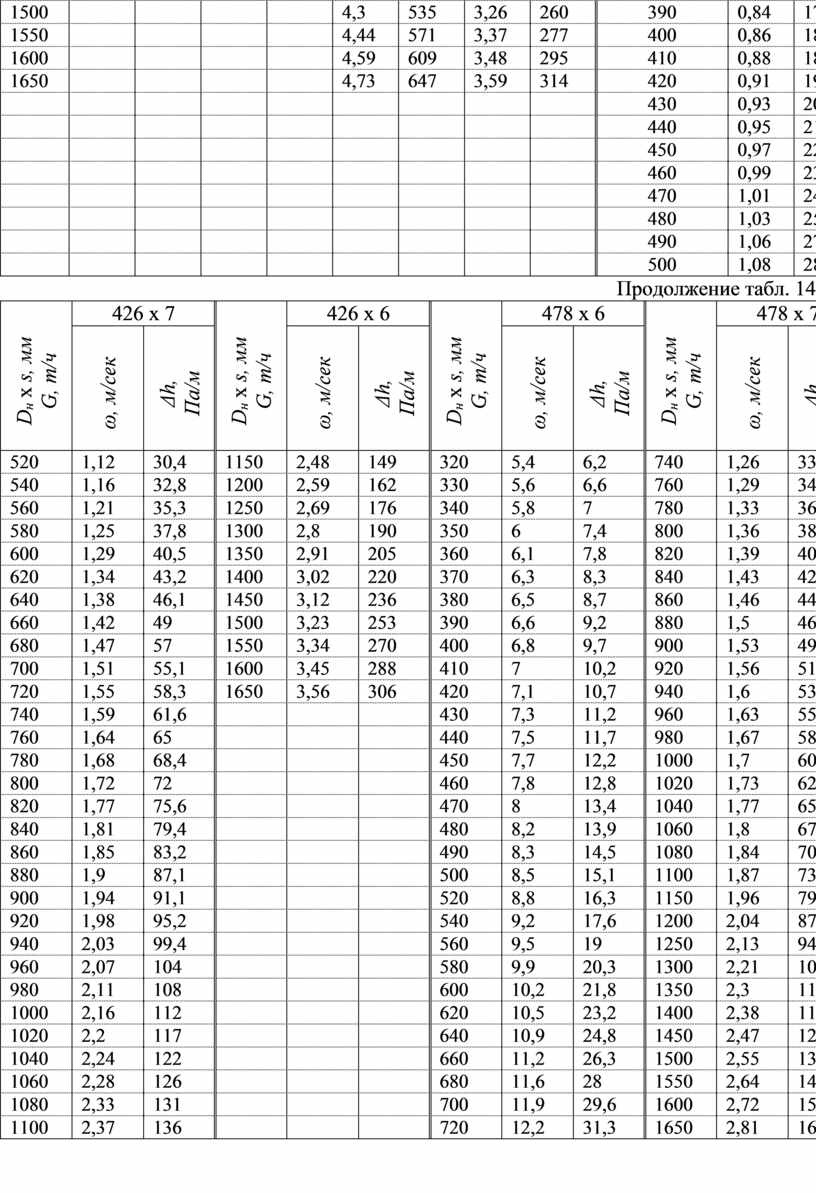

Продолжение табл. 14

D_н х s, мм G, т/ч	426 х 7		D_н х s, мм G, т/ч	426 х 6		D_н х s, мм G, т/ч	478 х 6		D_н х s, мм G, т/ч	478 х 7
D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м	D_н х s, мм G, т/ч	ω, м/сек	Δh, Па/м
520	1,12	30,4	1150	2,48	149	320	5,4	6,2	740	1,26	33,1
540	1,16	32,8	1200	2,59	162	330	5,6	6,6	760	1,29	34,9
560	1,21	35,3	1250	2,69	176	340	5,8	7	780	1,33	36,8
580	1,25	37,8	1300	2,8	190	350	6	7,4	800	1,36	38,7
600	1,29	40,5	1350	2,91	205	360	6,1	7,8	820	1,39	40,6
620	1,34	43,2	1400	3,02	220	370	6,3	8,3	840	1,43	42,7
640	1,38	46,1	1450	3,12	236	380	6,5	8,7	860	1,46	44,7
660	1,42	49	1500	3,23	253	390	6,6	9,2	880	1,5	46,8
680	1,47	57	1550	3,34	270	400	6,8	9,7	900	1,53	49
700	1,51	55,1	1600	3,45	288	410	7	10,2	920	1,56	51,2
720	1,55	58,3	1650	3,56	306	420	7,1	10,7	940	1,6	53,4
740	1,59	61,6				430	7,3	11,2	960	1,63	55,7
760	1,64	65				440	7,5	11,7	980	1,67	58,1
780	1,68	68,4				450	7,7	12,2	1000	1,7	60,5
800	1,72	72				460	7,8	12,8	1020	1,73	62,9
820	1,77	75,6				470	8	13,4	1040	1,77	65,4
840	1,81	79,4				480	8,2	13,9	1060	1,8	67,9
860	1,85	83,2				490	8,3	14,5	1080	1,84	70,5
880	1,9	87,1				500	8,5	15,1	1100	1,87	73,1
900	1,94	91,1				520	8,8	16,3	1150	1,96	79,9
920	1,98	95,2				540	9,2	17,6	1200	2,04	87,1
940	2,03	99,4				560	9,5	19	1250	2,13	94,5
960	2,07	104				580	9,9	20,3	1300	2,21	102
980	2,11	108				600	10,2	21,8	1350	2,3	110
1000	2,16	112				620	10,5	23,2	1400	2,38	118
1020	2,2	117				640	10,9	24,8	1450	2,47	127
1040	2,24	122				660	11,2	26,3	1500	2,55	136
1060	2,28	126				680	11,6	28	1550	2,64	145
1080	2,33	131				700	11,9	29,6	1600	2,72	155
1100	2,37	136				720	12,2	31,3	1650	2,81	165

Приложение 1 Отопительные и вентиляционные характеристики жилых, общественных и промышленных зданий

Детские ясли-сады, поликлиники, амбулатории, диспансеры, больницы +20

Приложение 3 Таблица 5. Расчетные параметры наружного воздуха

Умывальниками, мойками и душами 1 житель 85 100

Приложение 5 Таблица 7. Объемные показатели для расчета потребности в тепле на горячее водоснабжение

В числителе дроби даны расстояния для непроходимых каналов, в знаменателе – для полупроходных каналов

Таблица 10. Унифицированные сборные железобетонные одноячейковые каналы марки

Отводы сварные одношовные: с углом 30 0 ----------------1,121,451,682,22 с углом 45 0 ----------------1,682,172,523,33 с углом 60 0 ----------------3,925,065,97,8 с углом 90 0 ----------------7,289,410,914,4

Отводы сварные одношовные с углом 30 0 -- -- -- -- -- 1,12 1,68 2,22 2,78 3,36 4

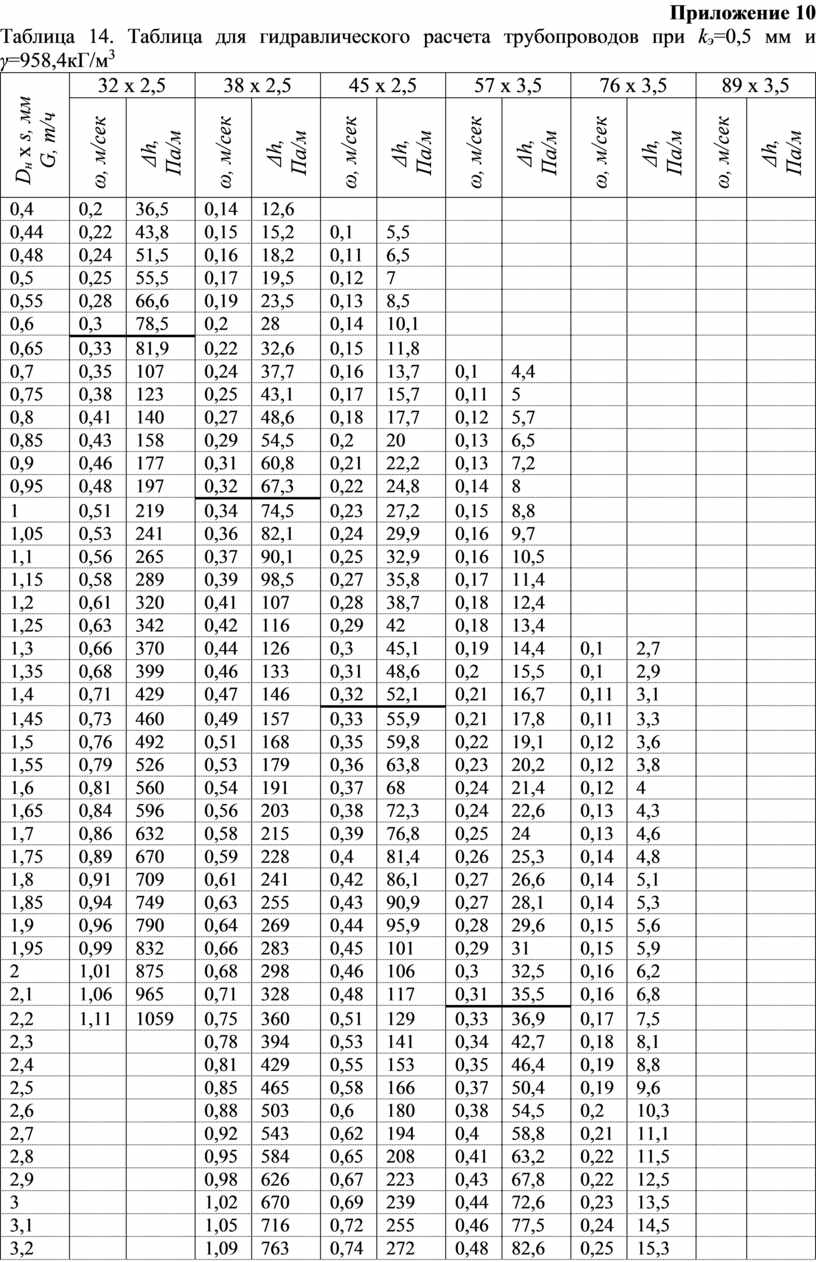

Приложение 10 Таблица 14. Таблица для гидравлического расчета трубопроводов при k э =0,5 мм и γ =958,4кГ/м 3

Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.

Посмотрите также
