МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ для Специальности 08.02.07.

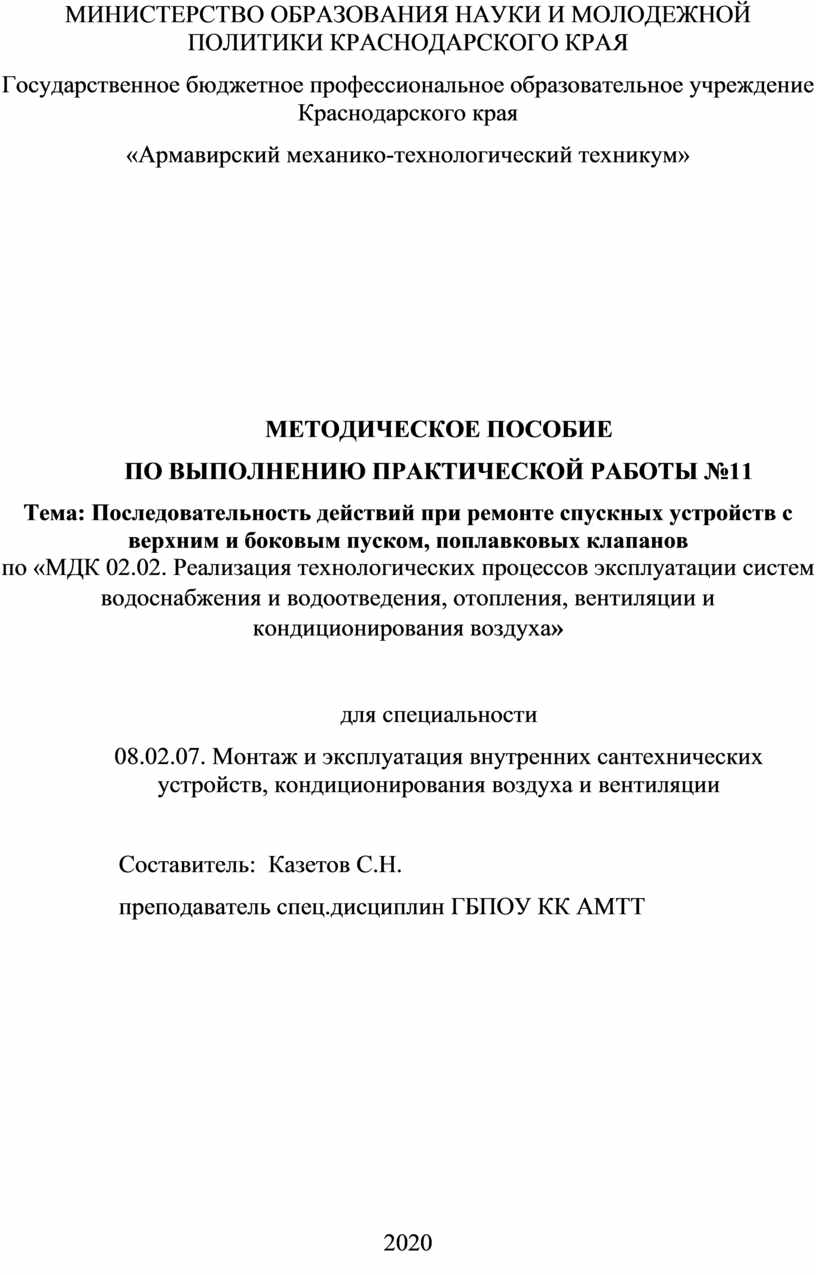

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №11

Тема: Последовательность действий при ремонте спускных устройств с верхним и боковым пуском, поплавковых клапанов

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

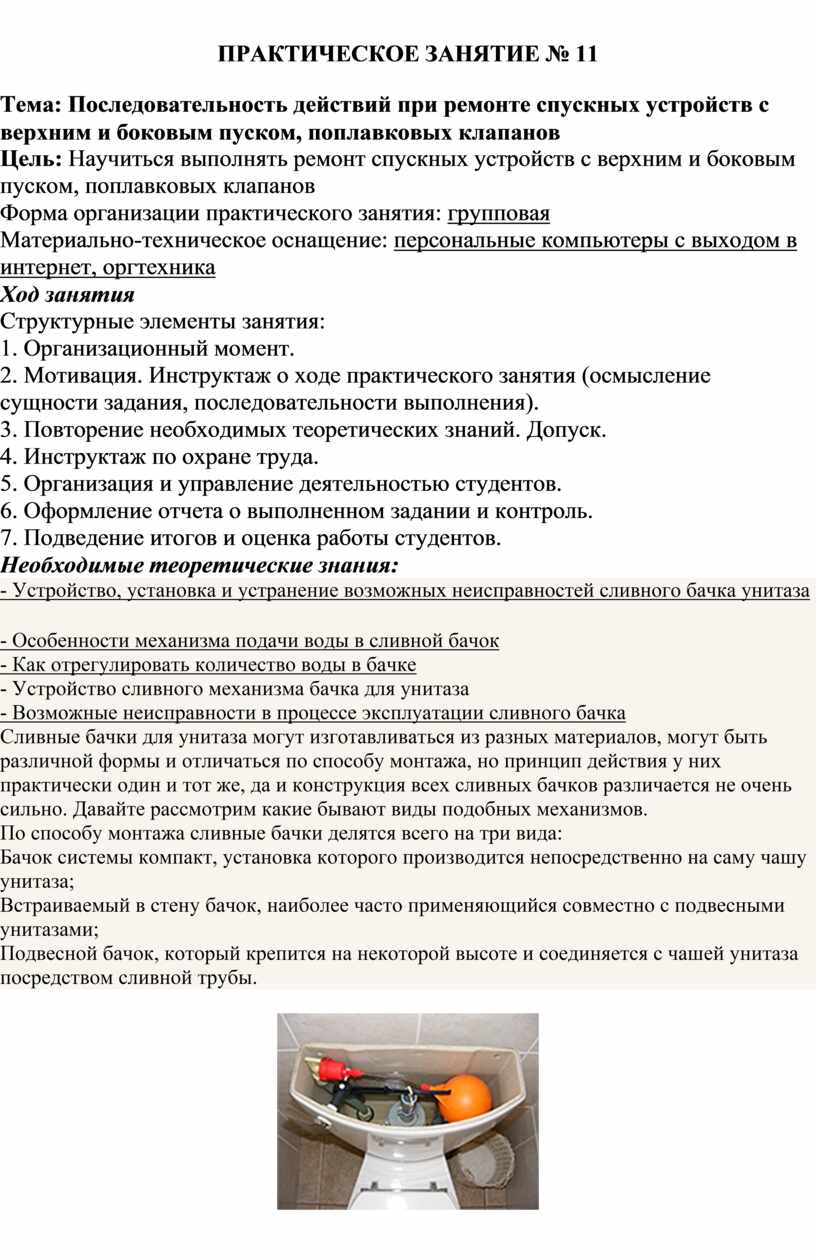

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 11

Тема: Последовательность действий при ремонте спускных устройств с верхним и боковым пуском, поплавковых клапанов

Цель: Научиться выполнять ремонт спускных устройств с верхним и боковым пуском, поплавковых клапанов

Форма организации практического занятия: групповая

Материально-техническое оснащение: персональные компьютеры с выходом в интернет, оргтехника

Ход занятия

Структурные элементы занятия:

1. Организационный момент.

2. Мотивация. Инструктаж о ходе практического занятия (осмысление

сущности задания, последовательности выполнения).

3. Повторение необходимых теоретических знаний. Допуск.

4. Инструктаж по охране труда.

5. Организация и управление деятельностью студентов.

6. Оформление отчета о выполненном задании и контроль.

7. Подведение итогов и оценка работы студентов.

Необходимые теоретические знания:

- Устройство, установка и устранение возможных неисправностей сливного бачка унитаза

- Особенности механизма подачи воды в сливной бачок

- Как отрегулировать количество воды в бачке

- Устройство сливного механизма бачка для унитаза

- Возможные неисправности в процессе эксплуатации сливного бачка

Сливные бачки для унитаза могут изготавливаться из разных материалов, могут быть различной формы и отличаться по способу монтажа, но принцип действия у них практически один и тот же, да и конструкция всех сливных бачков различается не очень сильно. Давайте рассмотрим какие бывают виды подобных механизмов.

По способу монтажа сливные бачки делятся всего на три вида:

1.      Бачок системы компакт, установка которого производится непосредственно на саму чашу унитаза;

2.      Встраиваемый в стену бачок, наиболее часто применяющийся совместно с подвесными унитазами;

3.      Подвесной бачок, который крепится на некоторой высоте и соединяется с чашей унитаза посредством сливной трубы.

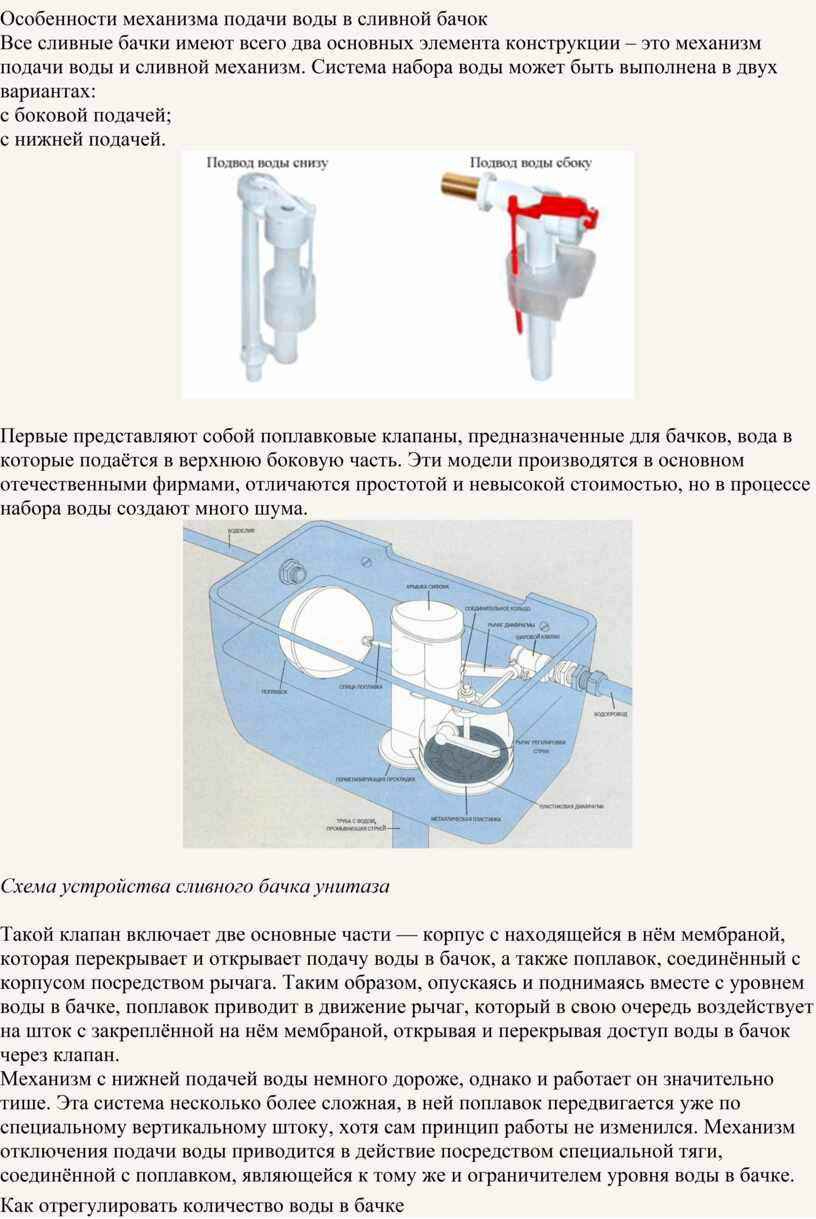

Особенности механизма подачи воды в сливной бачок

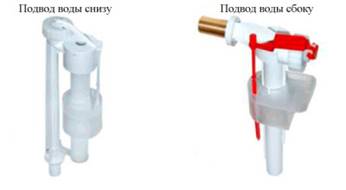

Все сливные бачки имеют всего два основных элемента конструкции – это механизм подачи воды и сливной механизм. Система набора воды может быть выполнена в двух вариантах:

·         с боковой подачей;

·         с нижней подачей.

Первые представляют собой поплавковые клапаны, предназначенные для бачков, вода в которые подаётся в верхнюю боковую часть. Эти модели производятся в основном отечественными фирмами, отличаются простотой и невысокой стоимостью, но в процессе набора воды создают много шума.

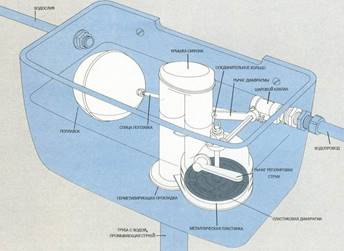

Схема устройства сливного бачка унитаза

Такой клапан включает две основные части — корпус с находящейся в нём мембраной, которая перекрывает и открывает подачу воды в бачок, а также поплавок, соединённый с корпусом посредством рычага. Таким образом, опускаясь и поднимаясь вместе с уровнем воды в бачке, поплавок приводит в движение рычаг, который в свою очередь воздействует на шток с закреплённой на нём мембраной, открывая и перекрывая доступ воды в бачок через клапан.

Механизм с нижней подачей воды немного дороже, однако и работает он значительно тише. Эта система несколько более сложная, в ней поплавок передвигается уже по специальному вертикальному штоку, хотя сам принцип работы не изменился. Механизм отключения подачи воды приводится в действие посредством специальной тяги, соединённой с поплавком, являющейся к тому же и ограничителем уровня воды в бачке.

Как отрегулировать количество воды в бачке

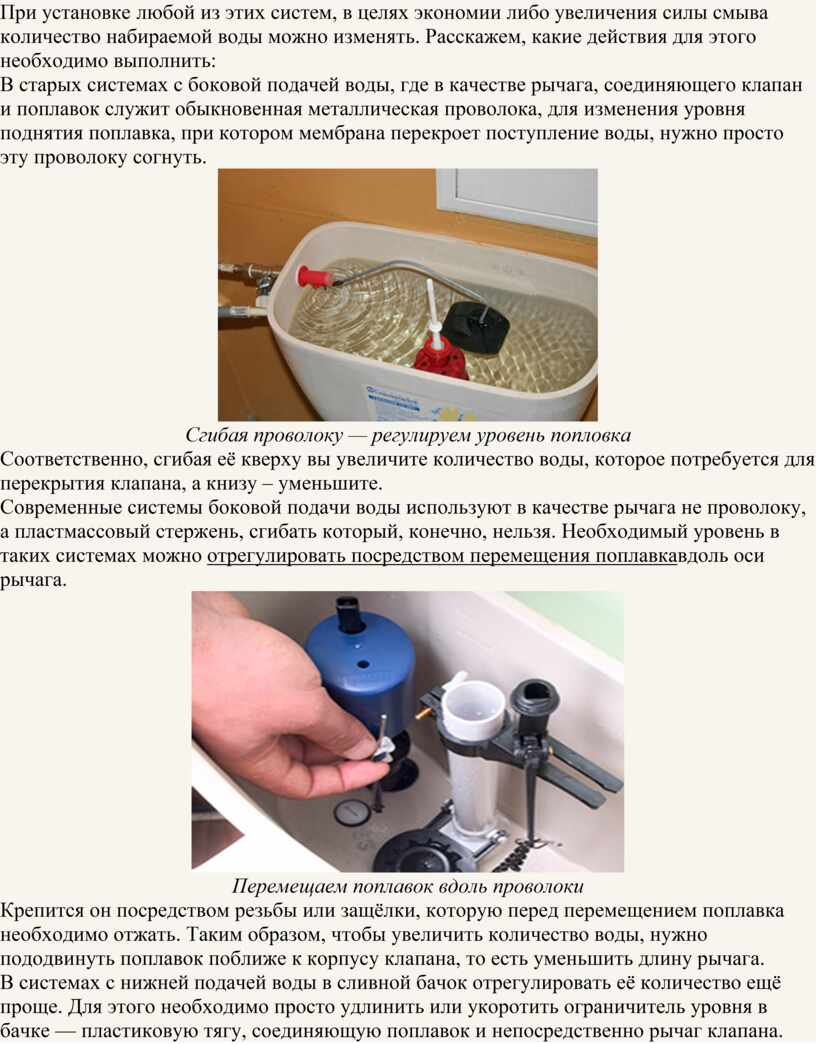

При установке любой из этих систем, в целях экономии либо увеличения силы смыва количество набираемой воды можно изменять. Расскажем, какие действия для этого необходимо выполнить:

1.      В старых системах с боковой подачей воды, где в качестве рычага, соединяющего клапан и поплавок служит обыкновенная металлическая проволока, для изменения уровня поднятия поплавка, при котором мембрана перекроет поступление воды, нужно просто эту проволоку согнуть.

Сгибая проволоку — регулируем уровень попловка

Соответственно, сгибая её кверху вы увеличите количество воды, которое потребуется для перекрытия клапана, а книзу – уменьшите.

2.      Современные системы боковой подачи воды используют в качестве рычага не проволоку, а пластмассовый стержень, сгибать который, конечно, нельзя. Необходимый уровень в таких системах можно отрегулировать посредством перемещения поплавкавдоль оси рычага.

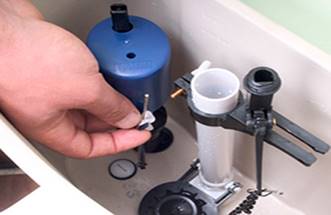

Перемещаем поплавок вдоль проволоки

Крепится он посредством резьбы или защёлки, которую перед перемещением поплавка необходимо отжать. Таким образом, чтобы увеличить количество воды, нужно пододвинуть поплавок поближе к корпусу клапана, то есть уменьшить длину рычага.

3.      В системах с нижней подачей воды в сливной бачок отрегулировать её количество ещё проще. Для этого необходимо просто удлинить или укоротить ограничитель уровня в бачке — пластиковую тягу, соединяющую поплавок и непосредственно рычаг клапана.

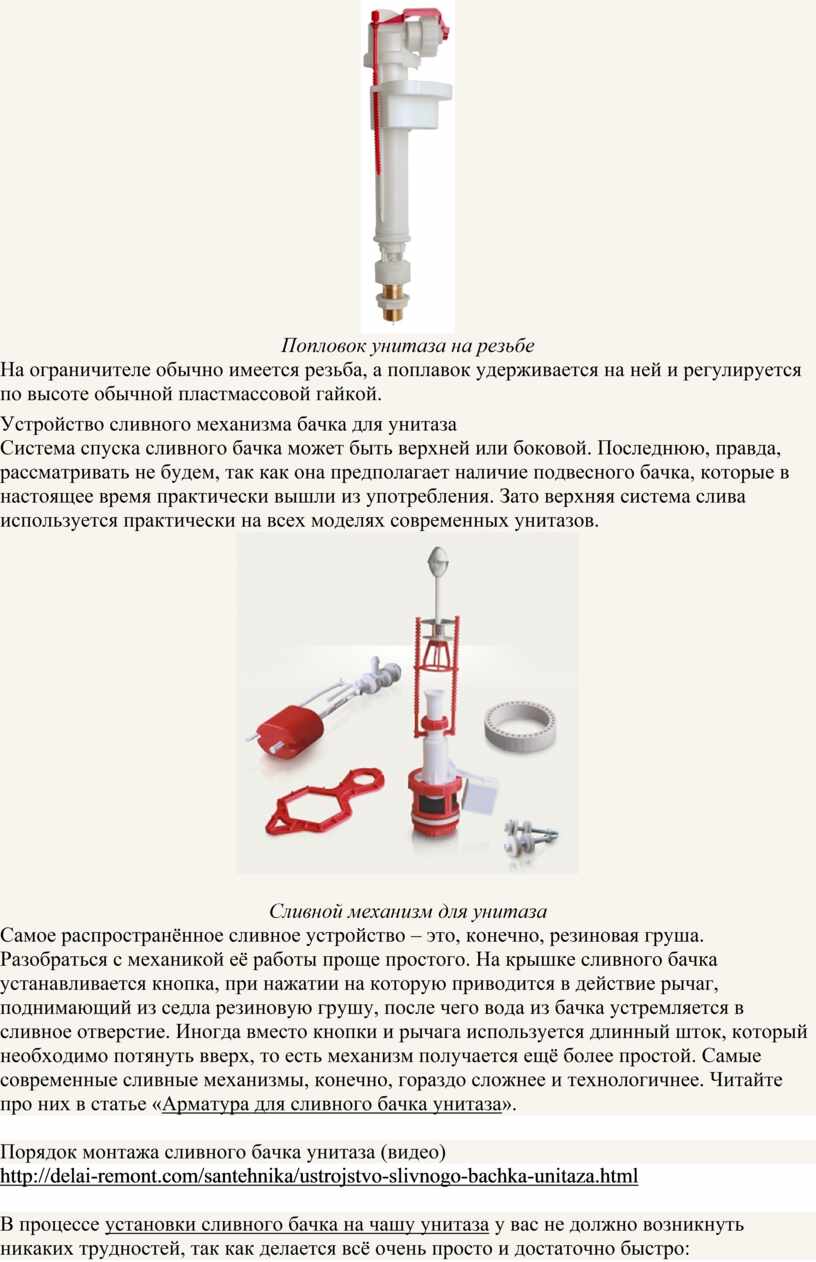

Попловок унитаза на резьбе

На ограничителе обычно имеется резьба, а поплавок удерживается на ней и регулируется по высоте обычной пластмассовой гайкой.

Устройство сливного механизма бачка для унитаза

Система спуска сливного бачка может быть верхней или боковой. Последнюю, правда, рассматривать не будем, так как она предполагает наличие подвесного бачка, которые в настоящее время практически вышли из употребления. Зато верхняя система слива используется практически на всех моделях современных унитазов.

Сливной механизм для унитаза

Самое распространённое сливное устройство – это, конечно, резиновая груша. Разобраться с механикой её работы проще простого. На крышке сливного бачка устанавливается кнопка, при нажатии на которую приводится в действие рычаг, поднимающий из седла резиновую грушу, после чего вода из бачка устремляется в сливное отверстие. Иногда вместо кнопки и рычага используется длинный шток, который необходимо потянуть вверх, то есть механизм получается ещё более простой. Самые современные сливные механизмы, конечно, гораздо сложнее и технологичнее. Читайте про них в статье «Арматура для сливного бачка унитаза».

Порядок монтажа сливного бачка унитаза (видео)

http://delai-remont.com/santehnika/ustrojstvo-slivnogo-bachka-unitaza.html

В процессе установки сливного бачка на чашу унитаза у вас не должно возникнуть никаких трудностей, так как делается всё очень просто и достаточно быстро:

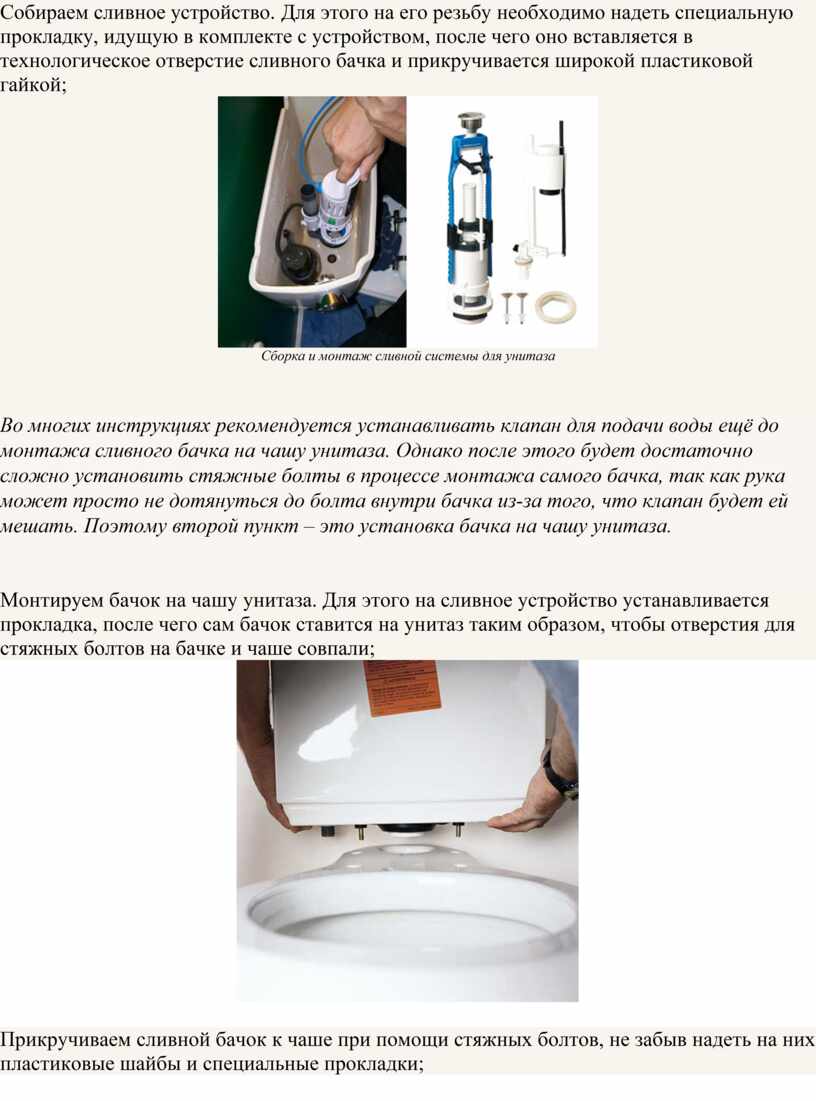

1.      Собираем сливное устройство. Для этого на его резьбу необходимо надеть специальную прокладку, идущую в комплекте с устройством, после чего оно вставляется в технологическое отверстие сливного бачка и прикручивается широкой пластиковой гайкой;

Сборка и монтаж сливной системы для унитаза

Во многих инструкциях рекомендуется устанавливать клапан для подачи воды ещё до монтажа сливного бачка на чашу унитаза. Однако после этого будет достаточно сложно установить стяжные болты в процессе монтажа самого бачка, так как рука может просто не дотянуться до болта внутри бачка из-за того, что клапан будет ей мешать. Поэтому второй пункт – это установка бачка на чашу унитаза.

2.      Монтируем бачок на чашу унитаза. Для этого на сливное устройство устанавливается прокладка, после чего сам бачок ставится на унитаз таким образом, чтобы отверстия для стяжных болтов на бачке и чаше совпали;

3.      Прикручиваем сливной бачок к чаше при помощи стяжных болтов, не забыв надеть на них пластиковые шайбы и специальные прокладки;

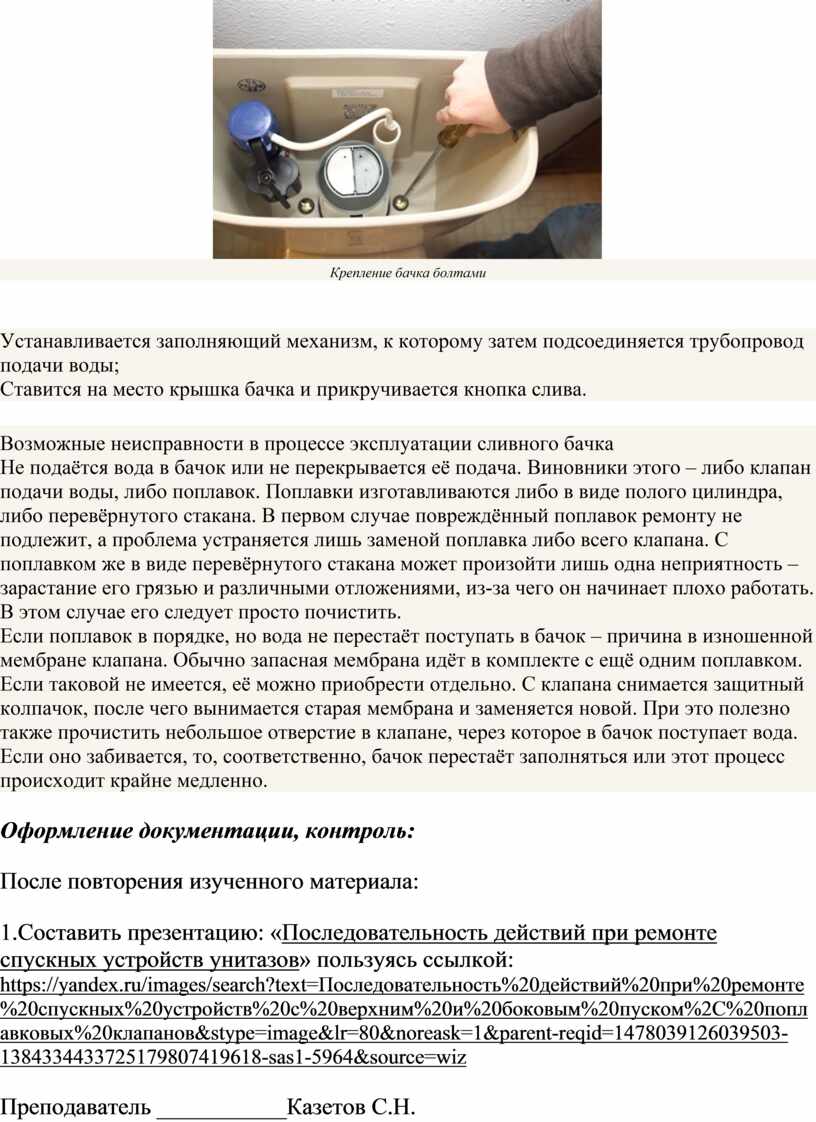

Крепление бачка болтами

4.      Устанавливается заполняющий механизм, к которому затем подсоединяется трубопровод подачи воды;

5.      Ставится на место крышка бачка и прикручивается кнопка слива.

Возможные неисправности в процессе эксплуатации сливного бачка

1.      Не подаётся вода в бачок или не перекрывается её подача. Виновники этого – либо клапан подачи воды, либо поплавок. Поплавки изготавливаются либо в виде полого цилиндра, либо перевёрнутого стакана. В первом случае повреждённый поплавок ремонту не подлежит, а проблема устраняется лишь заменой поплавка либо всего клапана. С поплавком же в виде перевёрнутого стакана может произойти лишь одна неприятность – зарастание его грязью и различными отложениями, из-за чего он начинает плохо работать. В этом случае его следует просто почистить.

2.      Если поплавок в порядке, но вода не перестаёт поступать в бачок – причина в изношенной мембране клапана. Обычно запасная мембрана идёт в комплекте с ещё одним поплавком. Если таковой не имеется, её можно приобрести отдельно. С клапана снимается защитный колпачок, после чего вынимается старая мембрана и заменяется новой. При это полезно также прочистить небольшое отверстие в клапане, через которое в бачок поступает вода. Если оно забивается, то, соответственно, бачок перестаёт заполняться или этот процесс происходит крайне медленно.

Оформление документации, контроль:

После повторения изученного материала:

1.Составить презентацию: «Последовательность действий при ремонте спускных устройств унитазов» пользуясь ссылкой:

https://yandex.ru/images/search?text=Последовательность%20действий%20при%20ремонте%20спускных%20устройств%20с%20верхним%20и%20боковым%20пуском%2C%20поплавковых%20клапанов&stype=image&lr=80&noreask=1&parent-reqid=1478039126039503-1384334433725179807419618-sas1-5964&source=wiz

Преподаватель ___________Казетов С.Н.
