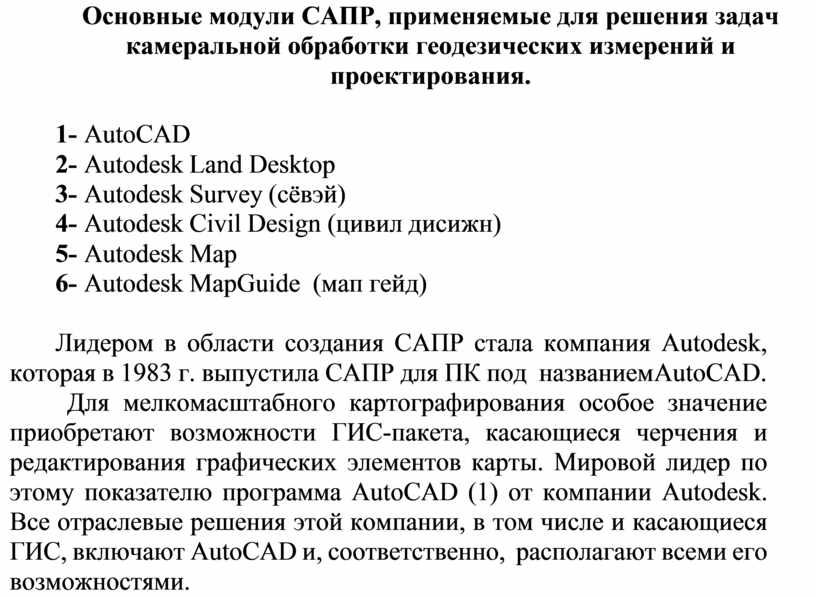

Основные модули САПР, применяемые для решения задач камеральной обработки геодезических измерений и проектирования.

Основные модули САПР, применяемые для решения задач камеральной обработки геодезических измерений и проектирования.

1-   AutoCAD

2-   Autodesk Land Desktop

3-   Autodesk Survey (сёвэй)

4-   Autodesk Civil Design (цивил дисижн)

5-   Autodesk Map

6-   Autodesk MapGuide (мап гейд)

Лидером в области создания САПР стала компания Autodesk, которая в 1983 г. выпустила САПР для ПК под названием AutoCAD.

Для мелкомасштабного картографирования особое значение приобретают возможности ГИС-пакета, касающиеся черчения и редактирования графических элементов карты. Мировой лидер по этому показателю программа AutoCAD (1) от компании Autodesk. Все отраслевые решения этой компании, в том числе и касающиеся ГИС, включают AutoCAD и, соответственно, располагают всеми его возможностями.

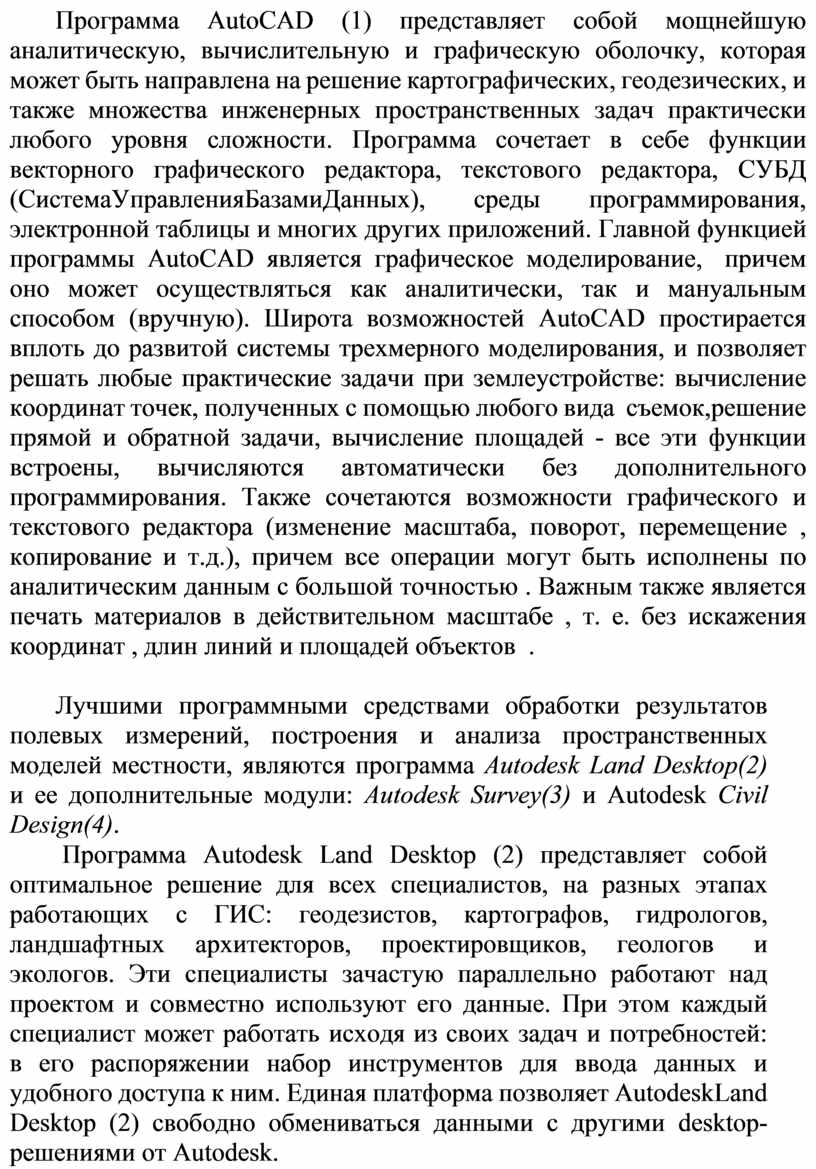

Программа AutoCAD (1) представляет собой мощнейшую аналитическую, вычислительную и графическую оболочку, которая может быть направлена на решение картографических, геодезических, и также множества инженерных пространственных задач практически любого уровня сложности. Программа сочетает в себе функции векторного графического редактора, текстового редактора, СУБД (СистемаУправленияБазамиДанных), среды программирования, электронной таблицы и многих других приложений. Главной функцией программы AutoCAD является графическое моделирование, причем оно может осуществляться как аналитически, так и мануальным способом (вручную). Широта возможностей AutoCAD простирается вплоть до развитой системы трехмерного моделирования, и позволяет решать любые практические задачи при землеустройстве: вычисление координат точек, полученных с помощью любого вида съемок, решение прямой и обратной задачи, вычисление площадей - все эти функции встроены, вычисляются автоматически без дополнительного программирования. Также сочетаются возможности графического и текстового редактора (изменение масштаба, поворот, перемещение , копирование и т.д.), причем все операции могут быть исполнены по аналитическим данным с большой точностью . Важным также является печать материалов в действительном масштабе , т. е. без искажения координат , длин линий и площадей объектов .

Лучшими программными средствами обработки результатов полевых измерений, построения и анализа пространственных моделей местности, являются программа Autodesk Land Desktop(2) и ее дополнительные модули: Autodesk Survey(3) и Autodesk Civil Design(4).

Программа Autodesk Land Desktop (2) представляет собой оптимальное решение для всех специалистов, на разных этапах работающих с ГИС: геодезистов, картографов, гидрологов, ландшафтных архитекторов, проектировщиков, геологов и экологов. Эти специалисты зачастую параллельно работают над проектом и совместно используют его данные. При этом каждый специалист может работать исходя из своих задач и потребностей: в его распоряжении набор инструментов для ввода данных и удобного доступа к ним. Единая платформа позволяет Autodesk Land Desktop (2) свободно обмениваться данными с другими desktop-решениями от Autodesk.

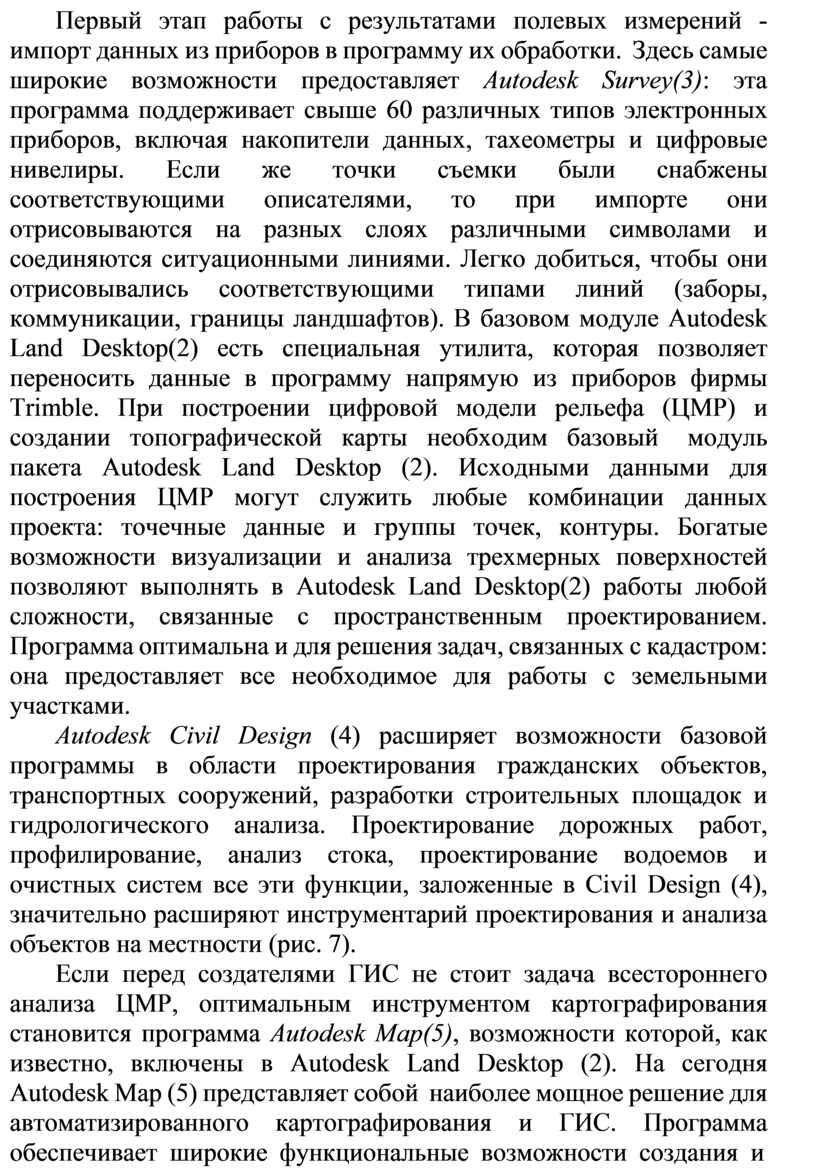

Первый этап работы с результатами полевых измерений - импорт данных из приборов в программу их обработки. Здесь самые широкие возможности предоставляет Autodesk Survey(3): эта программа поддерживает свыше 60 различных типов электронных приборов, включая накопители данных, тахеометры и цифровые нивелиры. Если же точки съемки были снабжены соответствующими описателями, то при импорте они отрисовываются на разных слоях различными символами и соединяются ситуационными линиями. Легко добиться, чтобы они отрисовывались соответствующими типами линий (заборы, коммуникации, границы ландшафтов). В базовом модуле Autodesk Land Desktop(2) есть специальная утилита, которая позволяет переносить данные в программу напрямую из приборов фирмы Trimble. При построении цифровой модели рельефа (ЦМР) и создании топографической карты необходим базовый модуль пакета Autodesk Land Desktop (2). Исходными данными для построения ЦМР могут служить любые комбинации данных проекта: точечные данные и группы точек, контуры. Богатые возможности визуализации и анализа трехмерных поверхностей позволяют выполнять в Autodesk Land Desktop(2) работы любой сложности, связанные с пространственным проектированием. Программа оптимальна и для решения задач, связанных с кадастром: она предоставляет все необходимое для работы с земельными участками.

Autodesk Civil Design (4) расширяет возможности базовой программы в области проектирования гражданских объектов, транспортных сооружений, разработки строительных площадок и гидрологического анализа. Проектирование дорожных работ, профилирование, анализ стока, проектирование водоемов и очистных систем все эти функции, заложенные в Civil Design (4), значительно расширяют инструментарий проектирования и анализа объектов на местности (рис. 7).

Если перед создателями ГИС не стоит задача всестороннего анализа ЦМР, оптимальным инструментом картографирования становится программа Autodesk Map(5), возможности которой, как известно, включены в Autodesk Land Desktop (2). На сегодня Autodesk Map (5) представляет собой наиболее мощное решение для автоматизированного картографирования и ГИС. Программа обеспечивает широкие функциональные возможности создания и

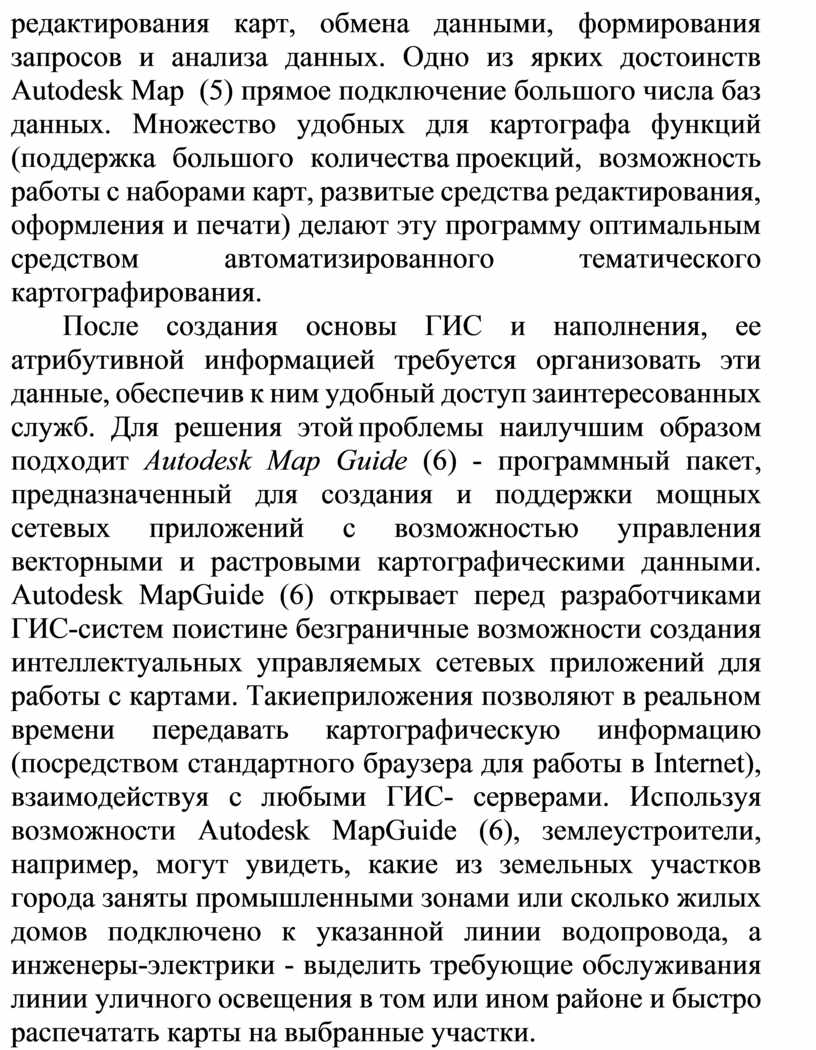

редактирования карт, обмена данными, формирования запросов и анализа данных. Одно из ярких достоинств Autodesk Map (5) прямое подключение большого числа баз данных. Множество удобных для картографа функций (поддержка большого количества проекций, возможность работы с наборами карт, развитые средства редактирования, оформления и печати) делают эту программу оптимальным средством автоматизированного тематического картографирования.

После создания основы ГИС и наполнения, ее атрибутивной информацией требуется организовать эти данные, обеспечив к ним удобный доступ заинтересованных служб. Для решения этой проблемы наилучшим образом подходит Autodesk Map Guide (6) - программный пакет, предназначенный для создания и поддержки мощных сетевых приложений с возможностью управления векторными и растровыми картографическими данными. Autodesk MapGuide (6) открывает перед разработчиками ГИС-систем поистине безграничные возможности создания интеллектуальных управляемых сетевых приложений для работы с картами. Такие приложения позволяют в реальном времени передавать картографическую информацию (посредством стандартного браузера для работы в Internet), взаимодействуя с любыми ГИС- серверами. Используя возможности Autodesk MapGuide (6), землеустроители, например, могут увидеть, какие из земельных участков города заняты промышленными зонами или сколько жилых домов подключено к указанной линии водопровода, а инженеры-электрики - выделить требующие обслуживания линии уличного освещения в том или ином районе и быстро распечатать карты на выбранные участки.
