Аты-жөні:________________________________Күні:_____________________Сыныбы:_____

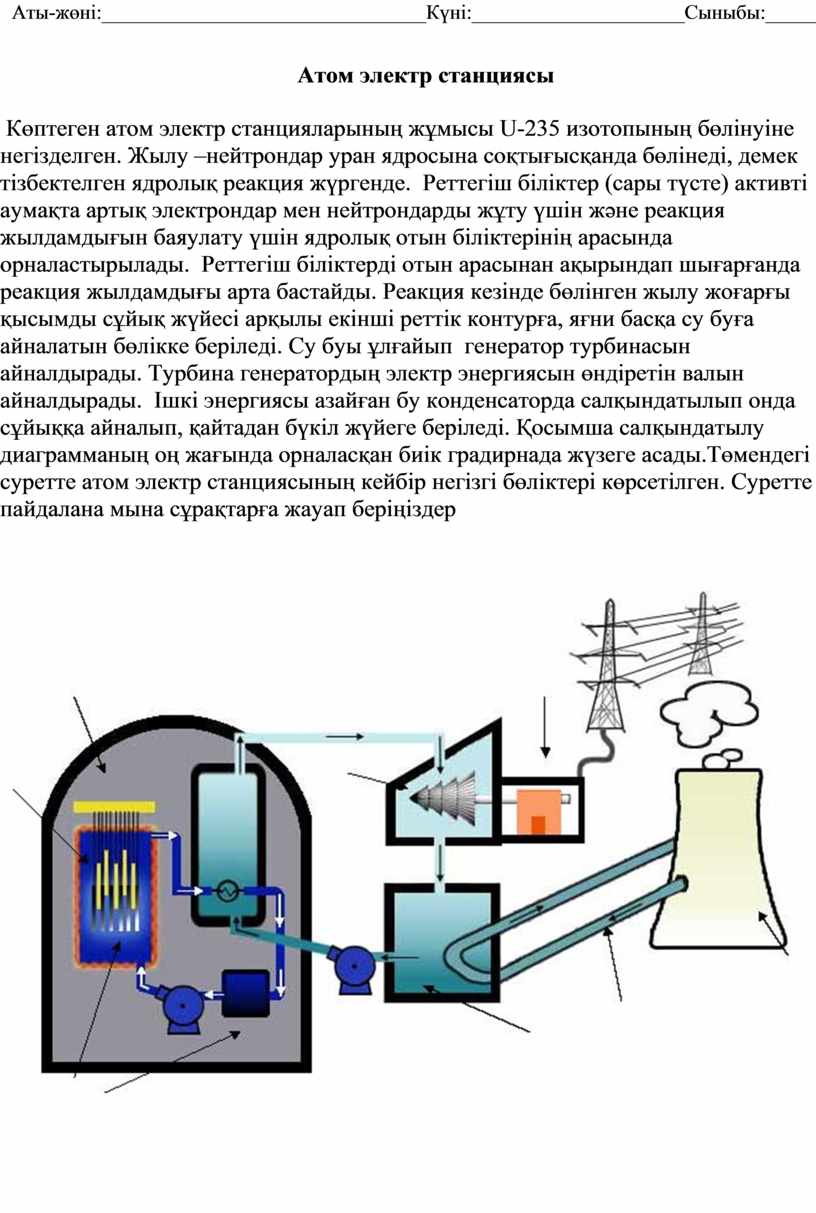

Атом электр станциясы
Көптеген атом электр станцияларының жұмысы U-235 изотопының бөлінуіне негізделген. Жылу –нейтрондар уран ядросына соқтығысқанда бөлінеді, демек тізбектелген ядролық реакция жүргенде. Реттегіш біліктер (сары түсте) активті аумақта артық электрондар мен нейтрондарды жұту үшін және реакция жылдамдығын баяулату үшін ядролық отын біліктерінің арасында орналастырылады. Реттегіш біліктерді отын арасынан ақырындап шығарғанда реакция жылдамдығы арта бастайды. Реакция кезінде бөлінген жылу жоғарғы қысымды сұйық жүйесі арқылы екінші реттік контурға, яғни басқа су буға айналатын бөлікке беріледі. Су буы ұлғайып генератор турбинасын айналдырады. Турбина генератордың электр энергиясын өндіретін валын айналдырады. Ішкі энергиясы азайған бу конденсаторда салқындатылып онда сұйыққа айналып, қайтадан бүкіл жүйеге беріледі. Қосымша салқындатылу диаграмманың оң жағында орналасқан биік градирнада жүзеге асады.Төмендегі суретте атом электр станциясының кейбір негізгі бөліктері көрсетілген. Суретте пайдалана мына сұрақтарға жауап беріңіздер

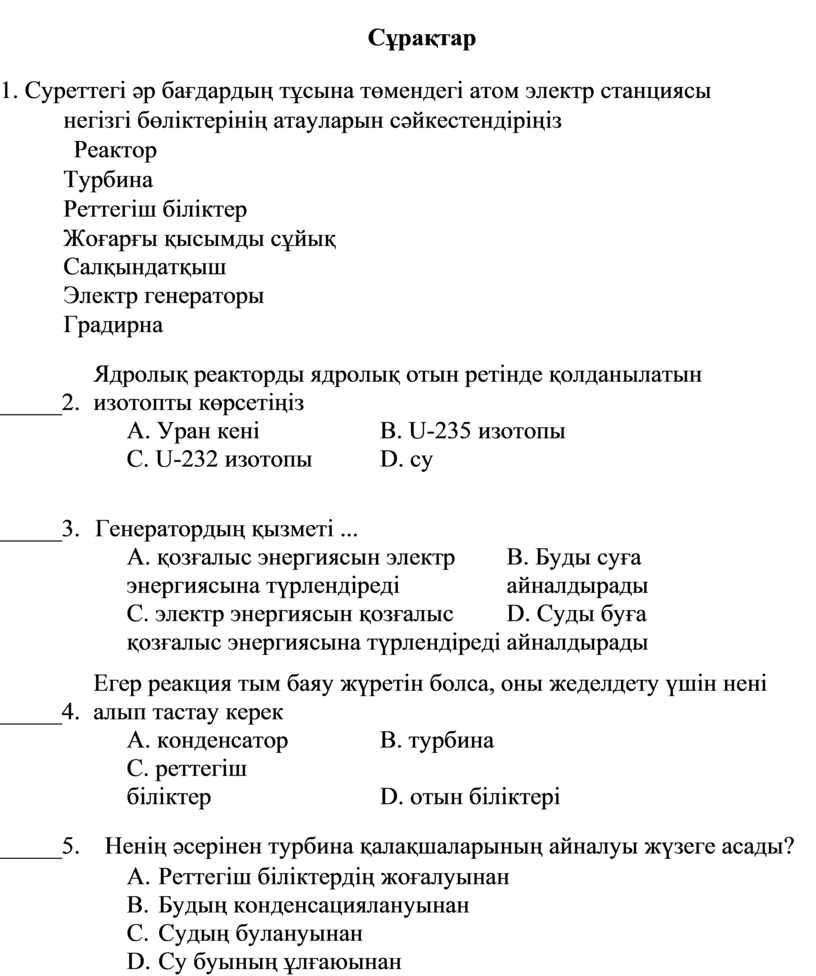

Сұрақтар
1. Суреттегі әр бағдардың тұсына төмендегі атом электр станциясы негізгі бөліктерінің атауларын сәйкестендіріңіз
Реактор
Турбина
Реттегіш біліктер
Жоғарғы қысымды сұйық
Салқындатқыш
Электр генераторы Градирна
|
_____2. |
Ядролық реакторды ядролық отын ретінде қолданылатын изотопты көрсетіңіз |
||
|
|
A. Уран кені |
B. U-235 изотопы |
|
|
|
C. U-232 изотопы |
D. су |
|
|
_____3. |
Генератордың қызметі ... |
|
|
|
|
A. қозғалыс энергиясын электр энергиясына түрлендіреді |
B. Буды суға айналдырады |
|
|
|
C. электр энергиясын қозғалыс қозғалыс энергиясына түрлендіреді |
D. Суды буға айналдырады |
|
|
_____4. |
Егер реакция тым баяу жүретін болса, оны жеделдету үшін нені алып тастау керек |
||
|
|
A. конденсатор |
B. турбина |
|
|
|
C. реттегіш біліктер |
D. отын біліктері |
|
_____5. Ненің әсерінен турбина қалақшаларының айналуы жүзеге асады?
A. Реттегіш біліктердің жоғалуынан
B. Будың конденсациялануынан
C. Судың булануынан
D. Су буының ұлғаюынан
