Законы перспективы

Что такое законы перспективы и зачем они нужны?
Законы перспективы — это приемы, с помощью которых можно показать объем и габариты предметов, их расположение относительно зрителя, плановость и глубину пространства. Иными словами, перспектива помогает сделать картинку более реалистичной и выразительной.

Основные понятия при построении перспективы
Для начала разберемся с базовыми терминами: линией горизонта и точкой схода.

Линия горизонта
Линия горизонта — это условная линия на уровне глаз художника, ее еще называют линией уровня глаз. В природе линия горизонта хорошо видна, например, возле больших водоемов, где небо соединяется с поверхностью воды.

Линию горизонта не всегда видно на рисунке, художник может построить ее условно, в качестве ориентира. Для своей картины вы сами задаете расположение ЛГ и уже относительно нее расставляете предметы и окружение.

Точка схода
Мы знаем, что параллельные линии не пересекаются. Однако всем знаком визуальный эффект, при котором параллельные линии сходятся в одну точку на горизонте. Эта точка и называется точкой схода.

Как построить перспективу с одной точкой схода
Самый простой пример — это фигура, расположенная на уровне глаз художника.

Проводим линию горизонта и располагаем на ней прямоугольник — фронтальную плоскость нашей фигуры. Располагаем его так, чтобы линия горизонта делила прямоугольник пополам.

Проводим диагонали. На их пересечении находится точка схода (ТС), а сами диагонали — это ребра параллелепипеда, уходящие в перспективу.

Перейдем к построению дальней стенки. Для этого на одинаковом расстоянии от точки схода рисуем вертикальные и горизонтальные прямые до пересечения с ребром. Готово! Дальняя стенка получается параллельной ближней, только меньше размером.

Теперь рассмотрим примеры с положением фигуры выше и ниже линии горизонта. Как мы уже говорили, фронтальная плоскость остается без искажений в любом случае, поэтому сперва тоже рисуем квадрат. Потом из каждой его вершины проводим линии в точку схода — это будут ребра куба.

Задаем размеры задней стенки. В данном случае будем ориентироваться на размеры стенки из первого примера.

От точек пересечения ребер с размерными линиями достраиваем вертикали и горизонтали, формируя дальние стенки фигур.

Без вспомогательных линий объекты с фронтальной перспективой будут выглядеть так:

Это были примеры, когда точка схода находится на центральной вертикальной оси предмета. Разберем пример со смещенной точкой схода.

Рисуем фронтальную плоскость куба и задаем линию горизонта с точкой схода.

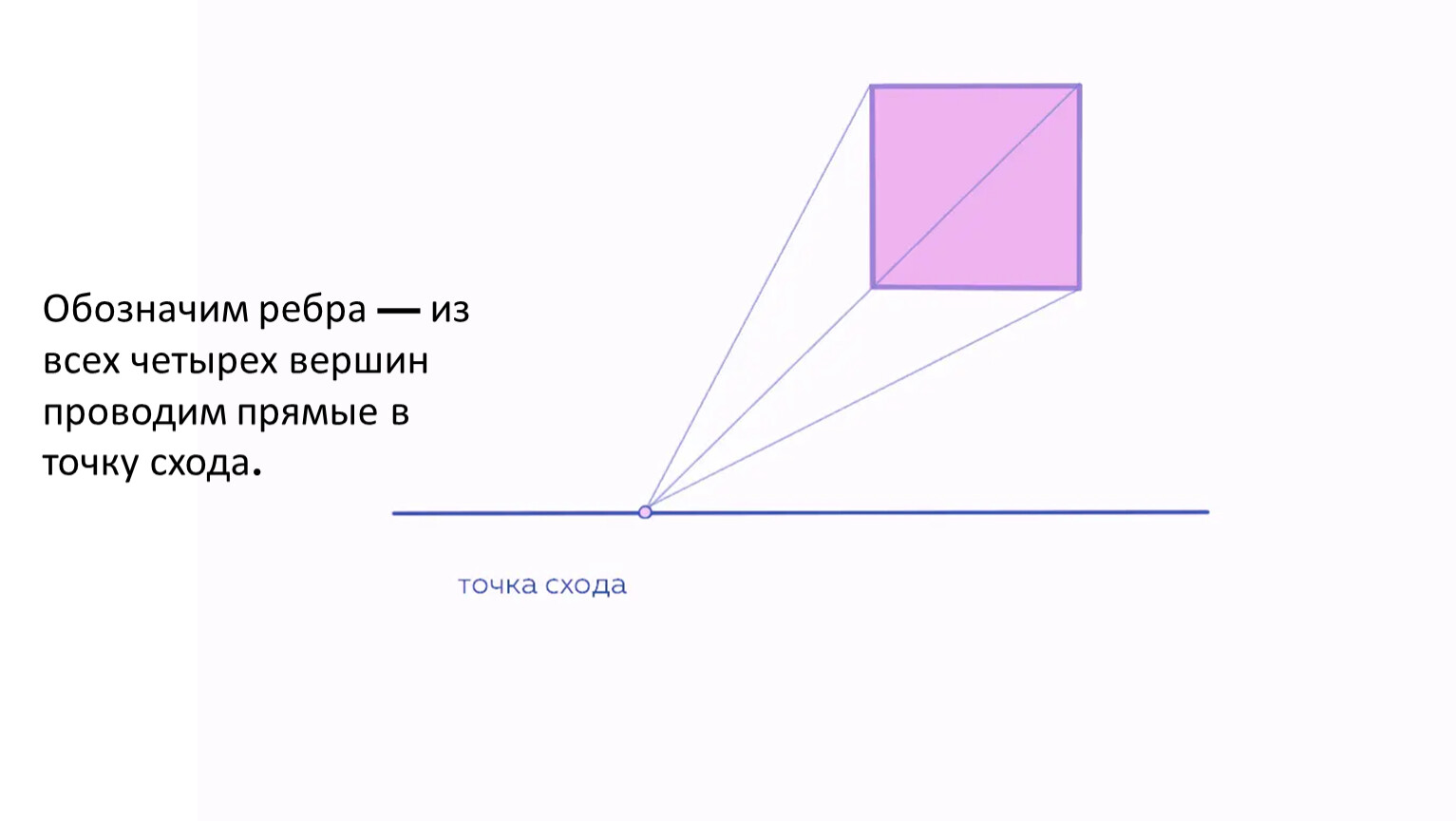

Обозначим ребра — из всех четырех вершин проводим прямые в точку схода.

Теперь определим внешние грани. Проводим вертикаль и горизонталь до пересечения с ребром.

Осталось построить заднюю стенку. Для этого из образовавшихся дальних углов проводим горизонталь и вертикаль до дальнего ребра.

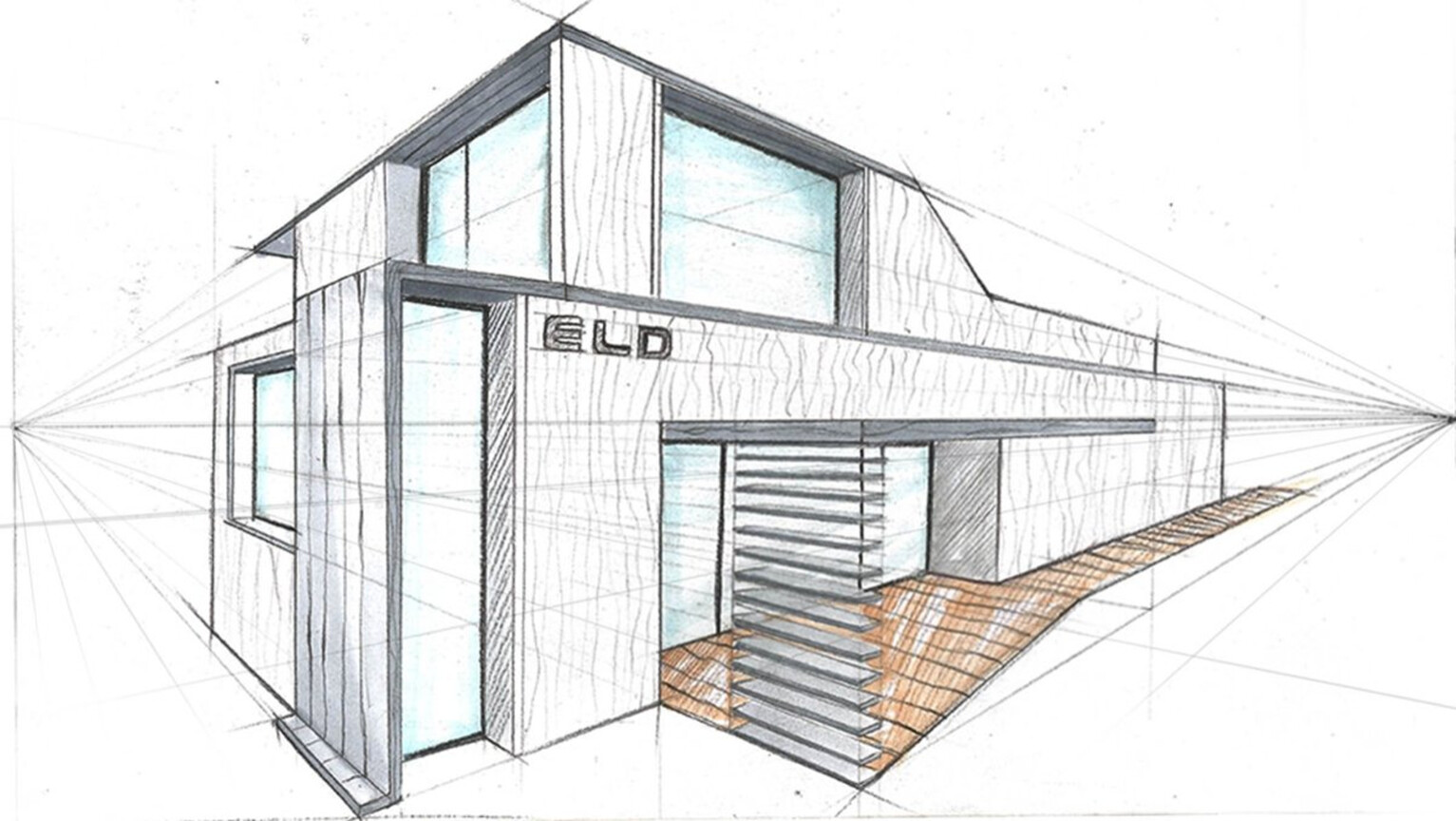

Перспектива с двумя точками схода
Этот вид перспективы еще называют угловым. Важно отметить, что в угловой перспективе (как и во фронтальной) вертикальные линии остаются без искажений.

Сначала наметим линию горизонта и две точки схода. Между точками схода намечаем вертикаль, которая будет обозначать ближайшее к нам ребро куба.

Если мы нарисуем ребро на одинаковом расстоянии от точек схода, то куб будет расположен к нам с симметрично расположенными гранями. Если отодвинем ребро к какой-то одной точке схода — объект будет больше повернут к зрителю одной стороной.

Дальше проведем от вершин ближнего ребра прямые в точки схода. Нарисуем вертикали, чтобы отметить две ближние грани.

Чем ближе к точке схода — тем «меньше» будет сторона куба, тем более сжатой она окажется. Поэтому та сторона, которая ближе к одной из точек, будет меньше стороны, которая дальше.

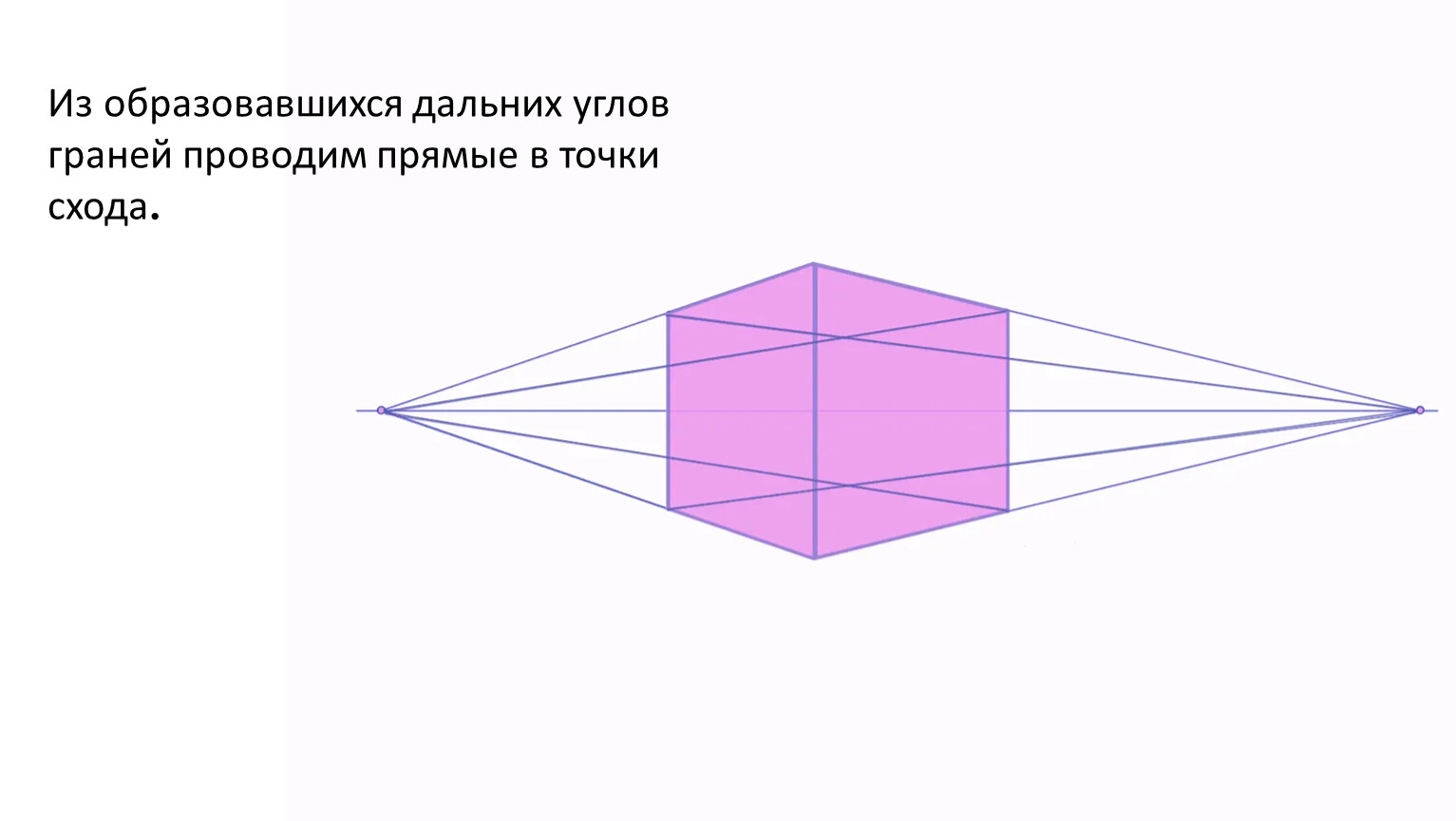

Из образовавшихся дальних углов граней проводим прямые в точки схода.

Осталось соединить вертикалью дальние углы.

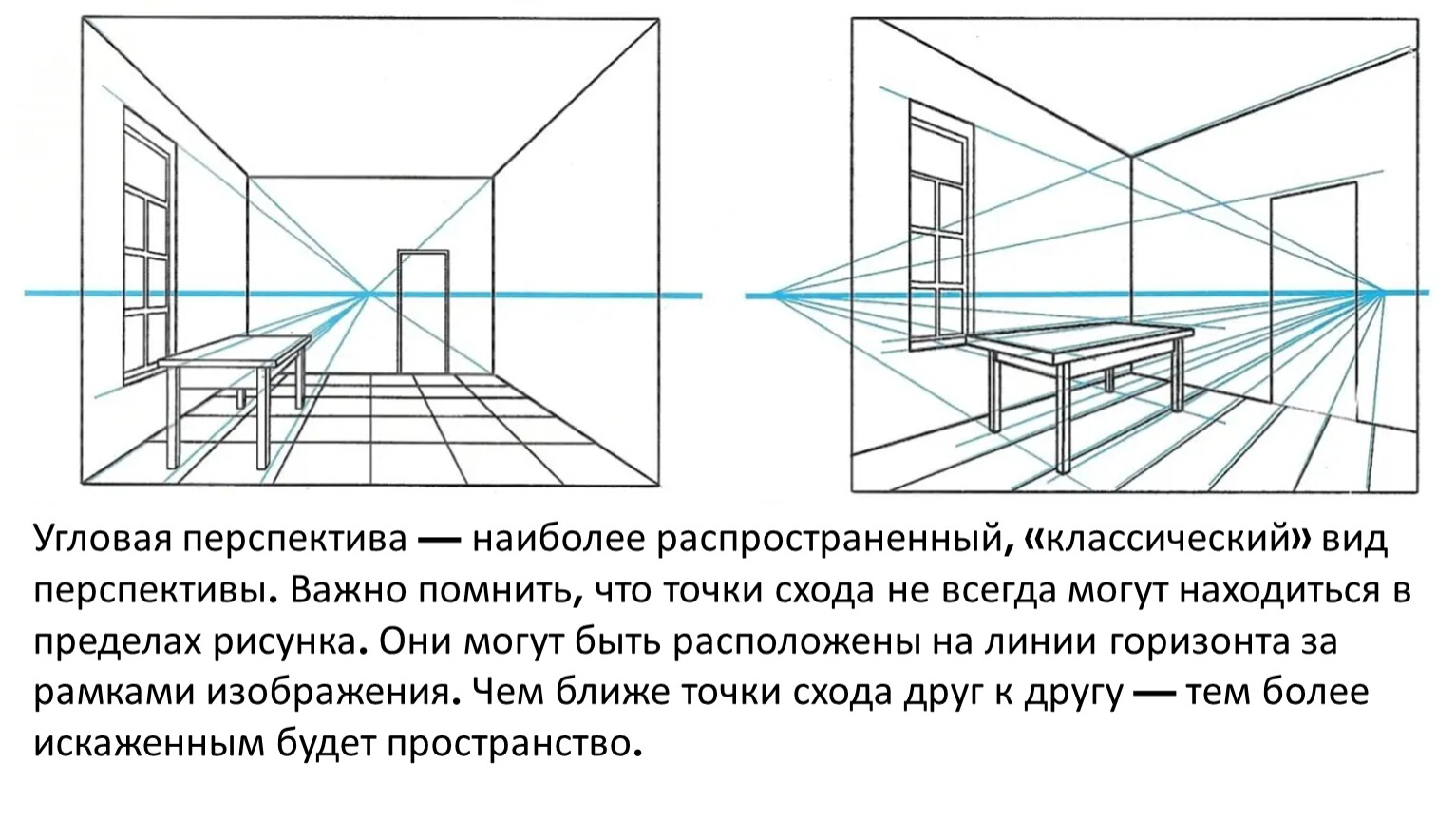

Угловая перспектива — наиболее распространенный, «классический» вид перспективы. Важно помнить, что точки схода не всегда могут находиться в пределах рисунка. Они могут быть расположены на линии горизонта за рамками изображения. Чем ближе точки схода друг к другу — тем более искаженным будет пространство.

Она еще называется наклонной или вертикальной перспективой. В этом случае вертикальные линии получают свою точку схода и тоже искажаются.

Перспектива с тремя точками схода

Опять же, общий алгоритм такой же. Намечаем линию горизонта с двумя точками схода, выше или ниже линии горизонта рисуем третью точку схода, куда будут стремиться все вертикали. В примере третья точка ниже.

Теперь намечаем точку, которая станет ближайшим к нам углом нашей фигуры. Из нее проводим линии к точкам схода на горизонте.

Теперь из получившихся углов проводим вертикали в третью точку схода.

Из точек схода проводим линии, которые определят нижние ребра фигуры

Теперь из получившихся углов проводим линии в точки схода на горизонте, чтобы обозначить «невидимые» грани.

Осталось дорисовать дальнее ребро:

К трехточечной перспективе часто прибегают в архитектурной фотосъемке, чтобы подчеркнуть масштабы сооружений.
