ГЕОМЕТРИЧЕСКАЯ ОПТИКА.pptx
© Исакова М.А.
Геометрическая оптика

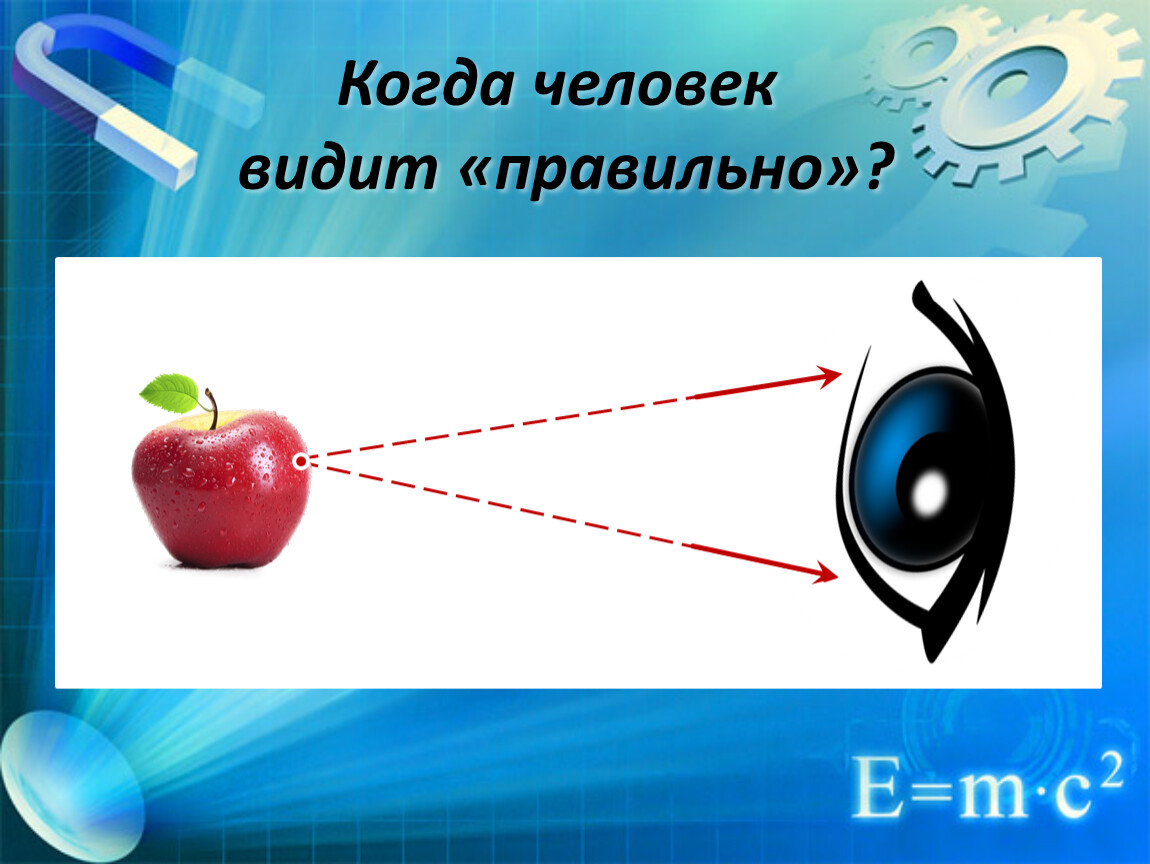

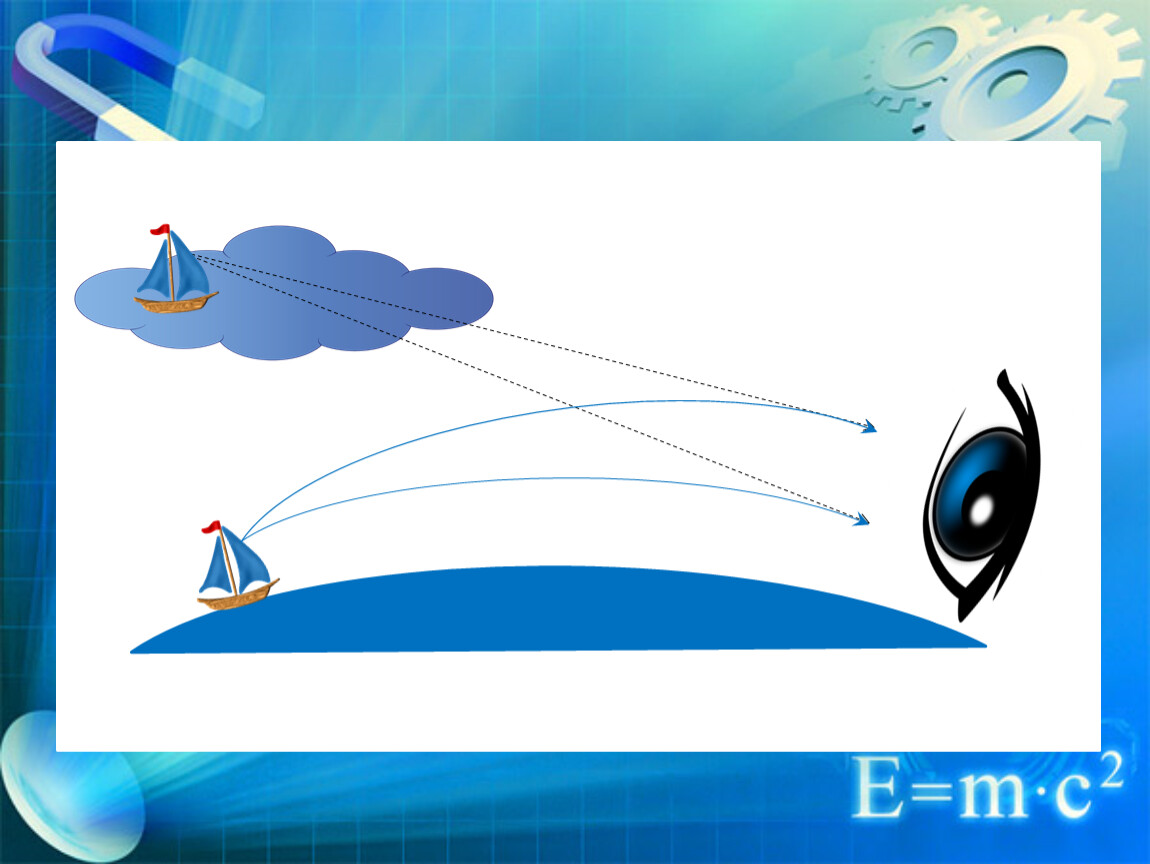

Когда человек
видит «правильно»?

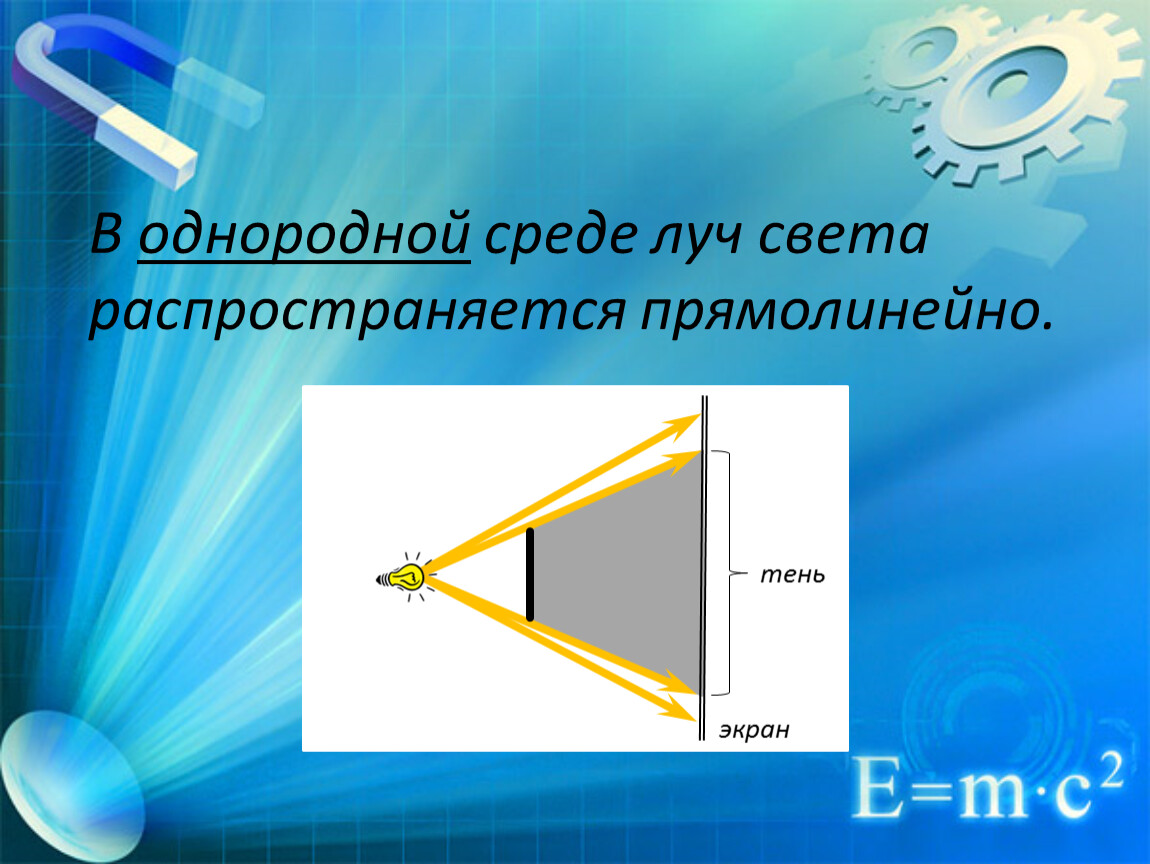

В однородной среде луч света
распространяется прямолинейно.
экран
тень

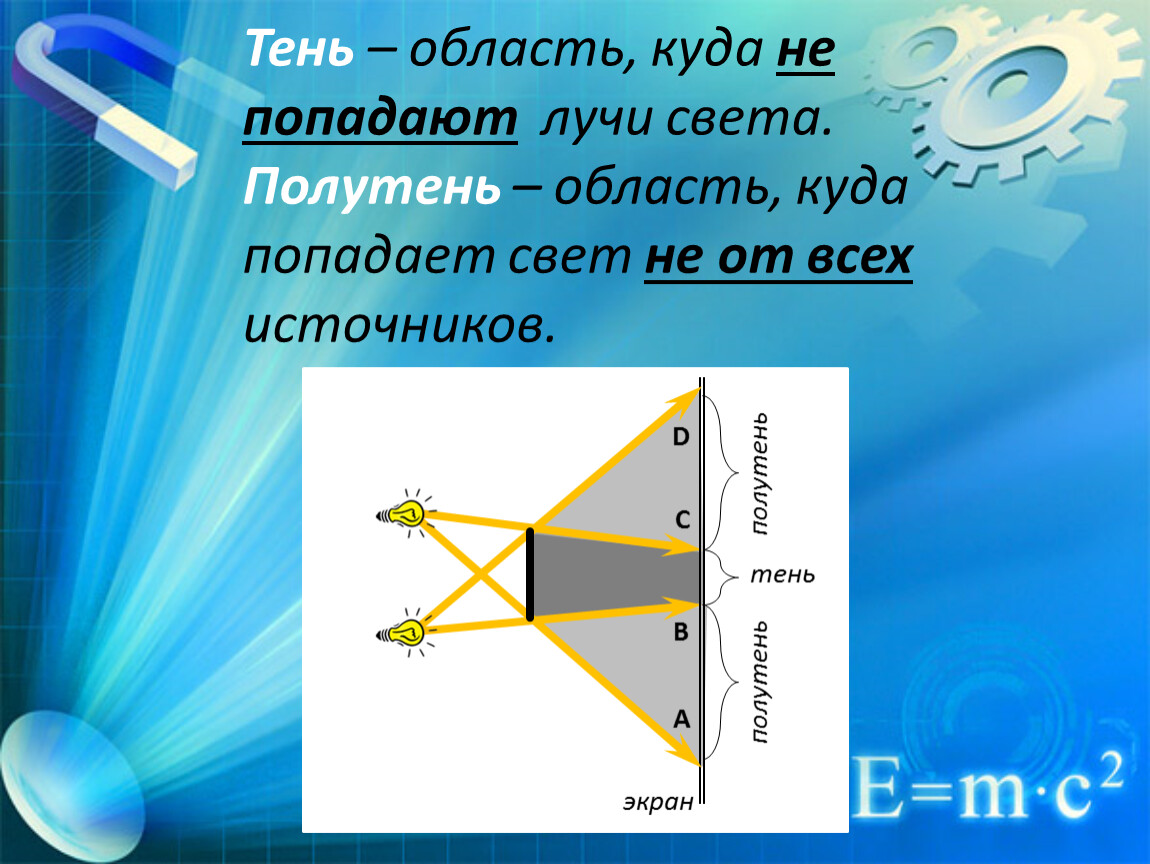

Тень – область, куда не
попадают лучи света.
Полутень – область, куда попадает свет не от всех источников.
экран
тень
полутень
полутень
D
C
B
A
Полутени футболистов:

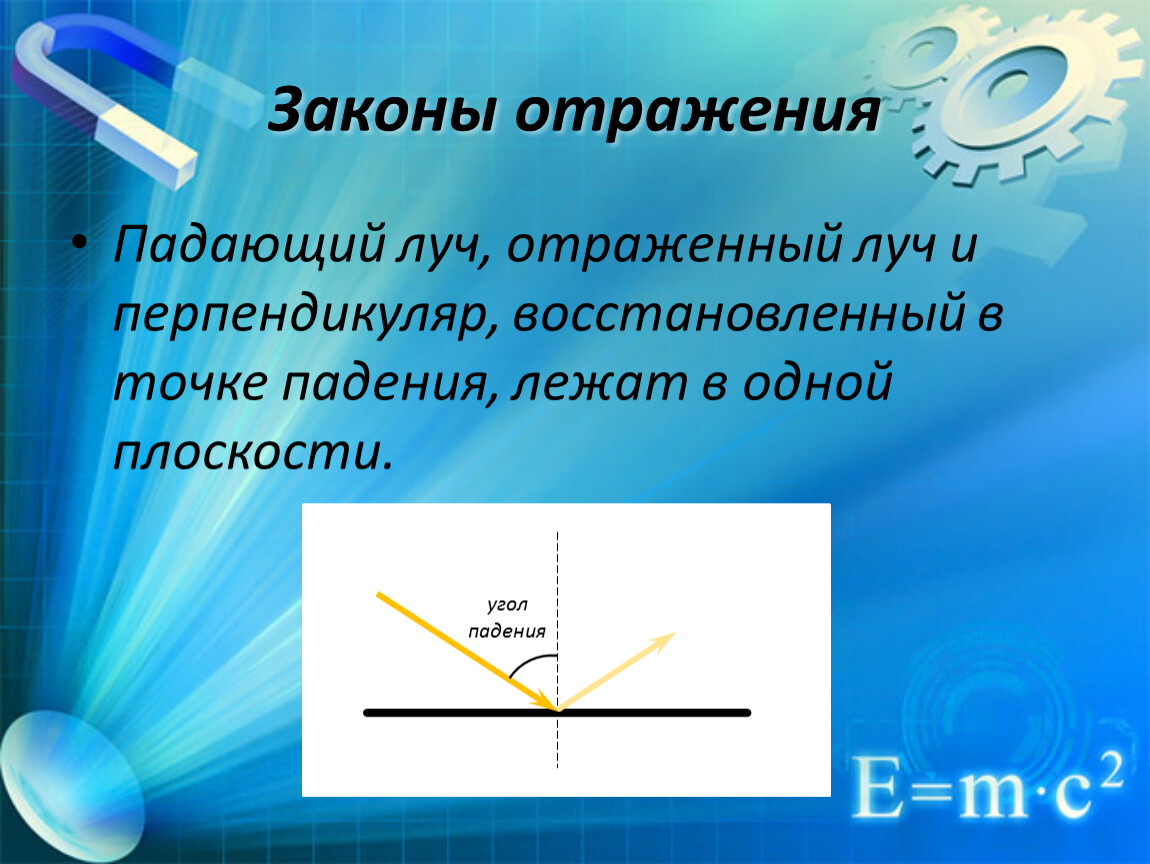

Законы отражения
Падающий луч, отраженный луч и перпендикуляр, восстановленный в точке падения, лежат в одной плоскости.
угол
падения

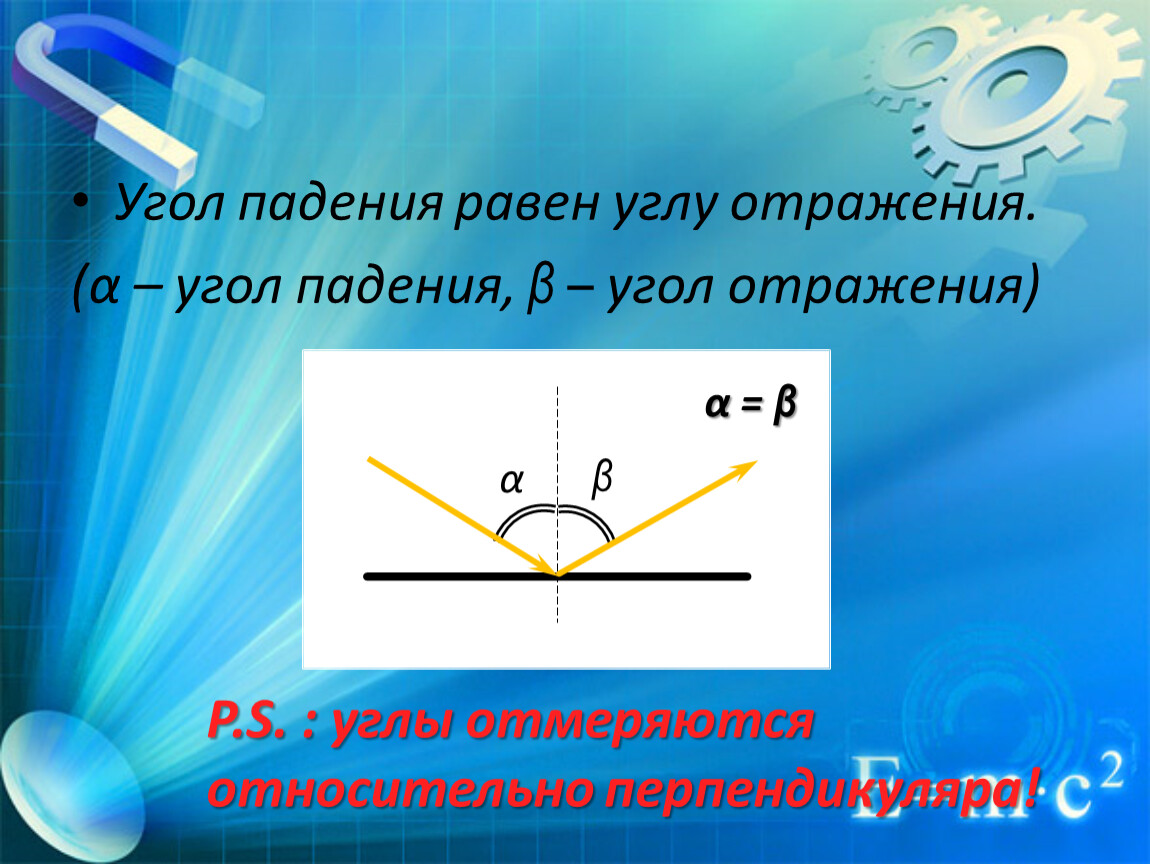

Угол падения равен углу отражения.
(α – угол падения, β – угол отражения)
Л
α
β
P.S. : углы отмеряются
относительно перпендикуляра!
α = β
Рассеянное отражение
Благодаря рассеянному отражению мы видим окружающие нас тела.

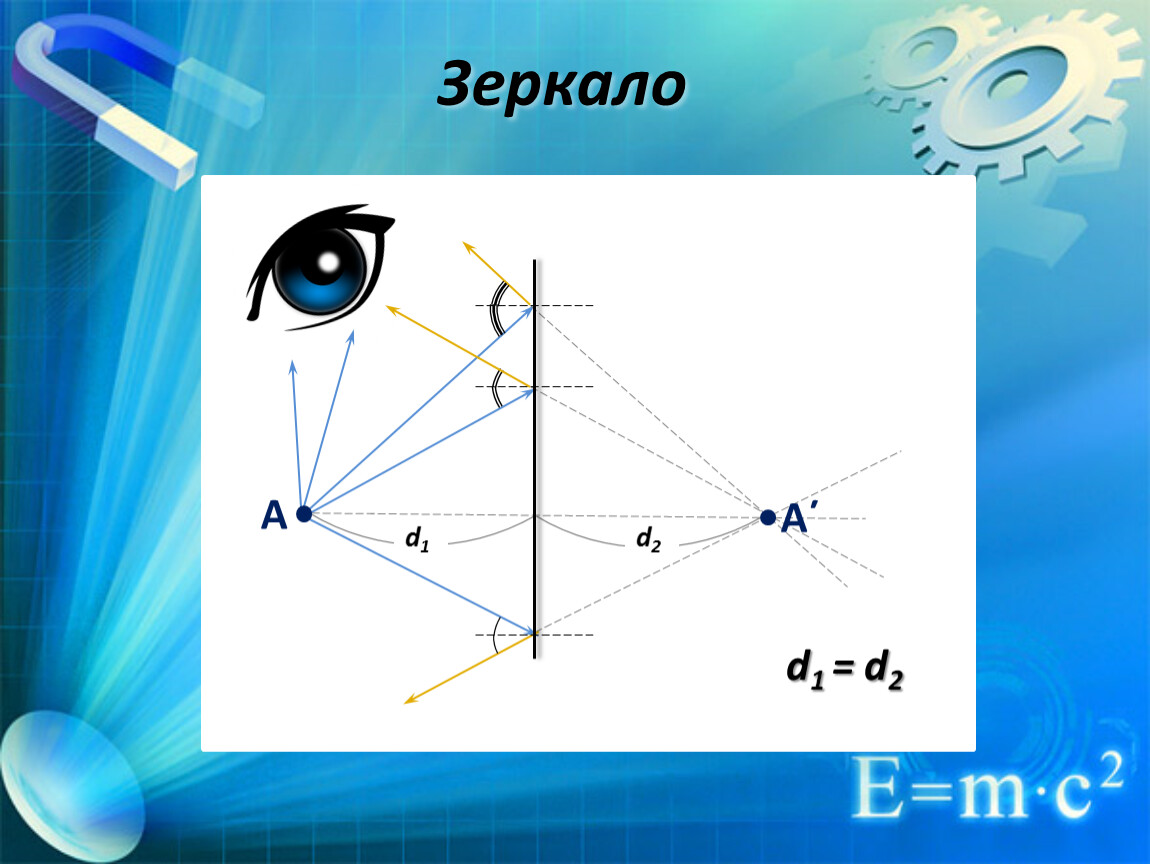

Зеркало
А
d1
d2
d1 = d2
А΄

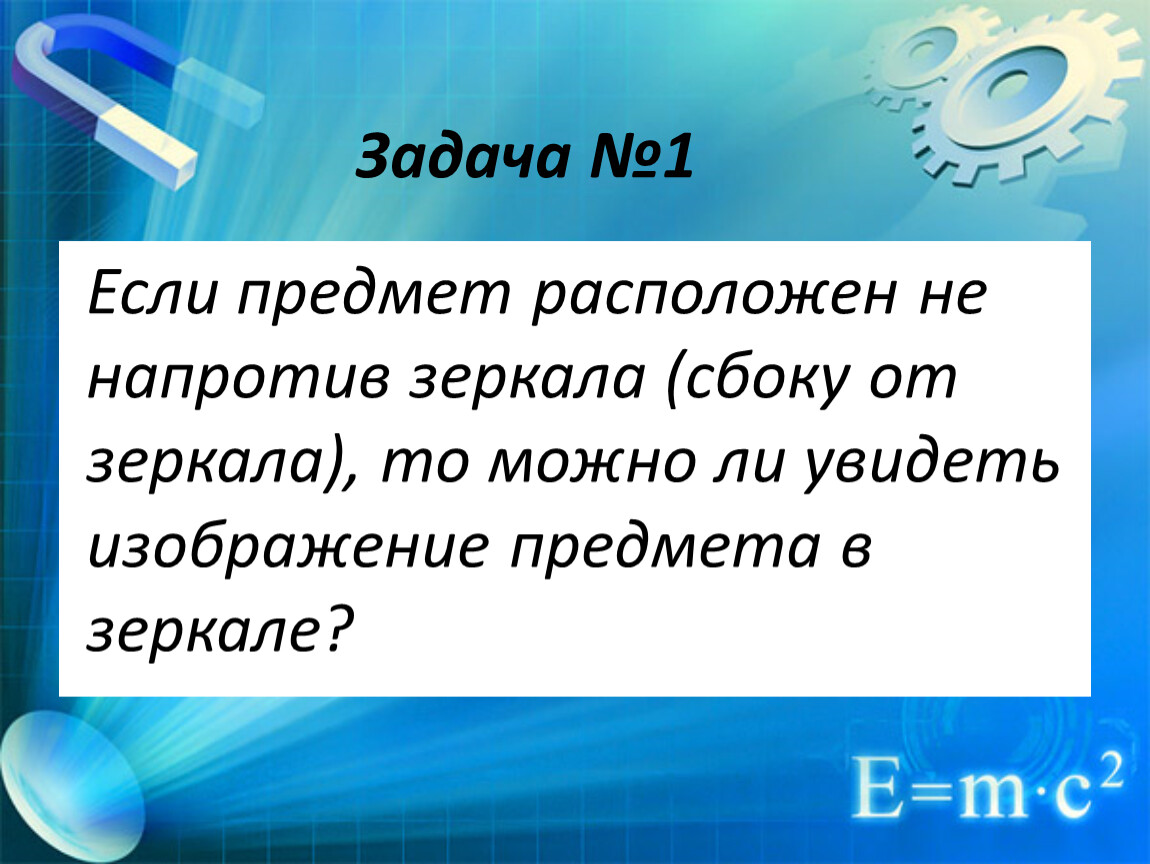

Задача №1
Если предмет расположен не напротив зеркала (сбоку от зеркала), то можно ли увидеть изображение предмета в зеркале?

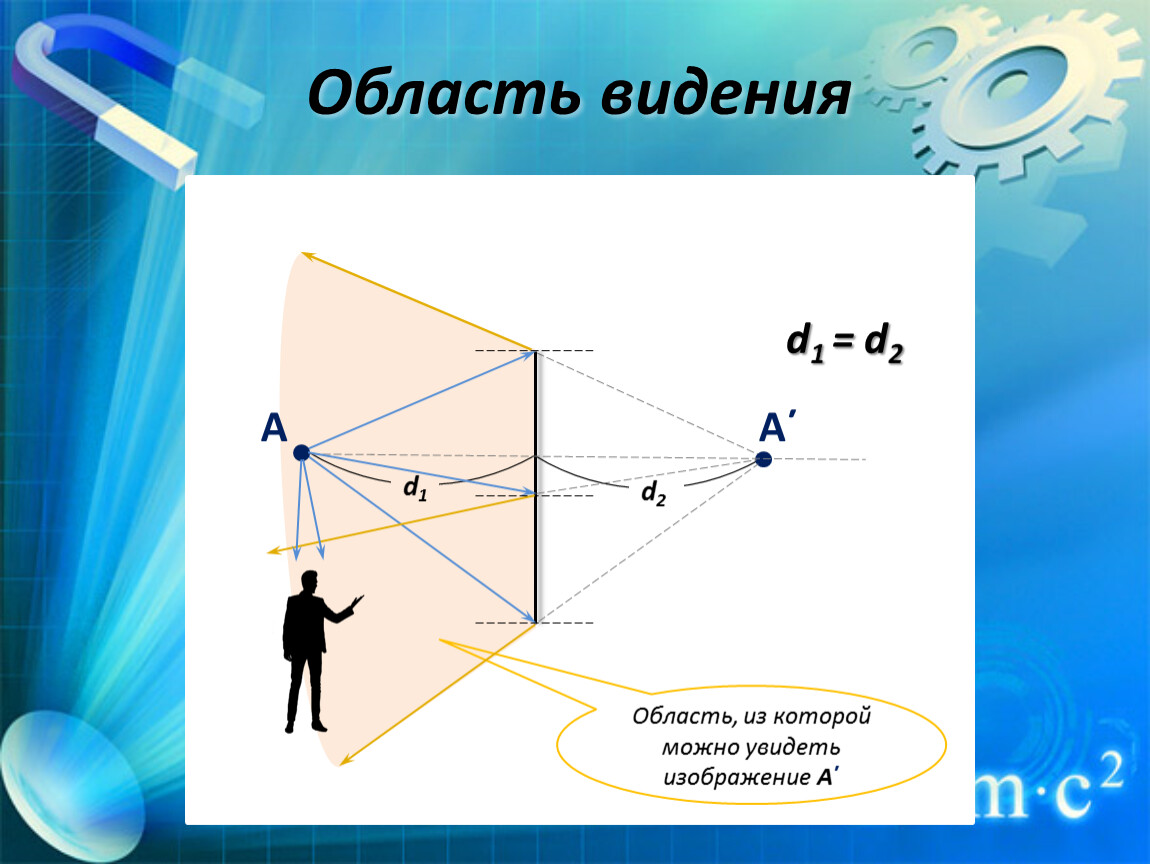

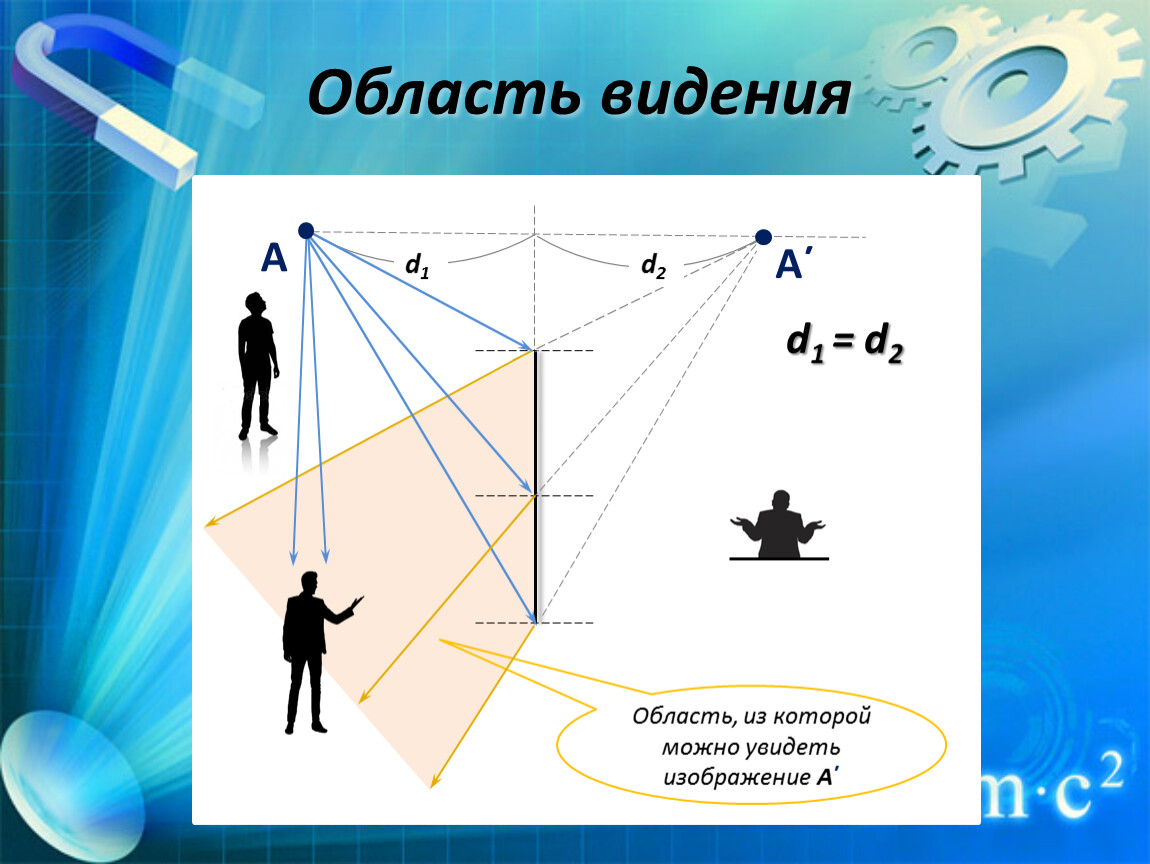

Область видения
А
d1
d2
d1 = d2
А΄
Область, из которой можно увидеть изображение А΄
Область видения
А
d2
d1 = d2
А΄
Область, из которой можно увидеть изображение А΄
d1
d1

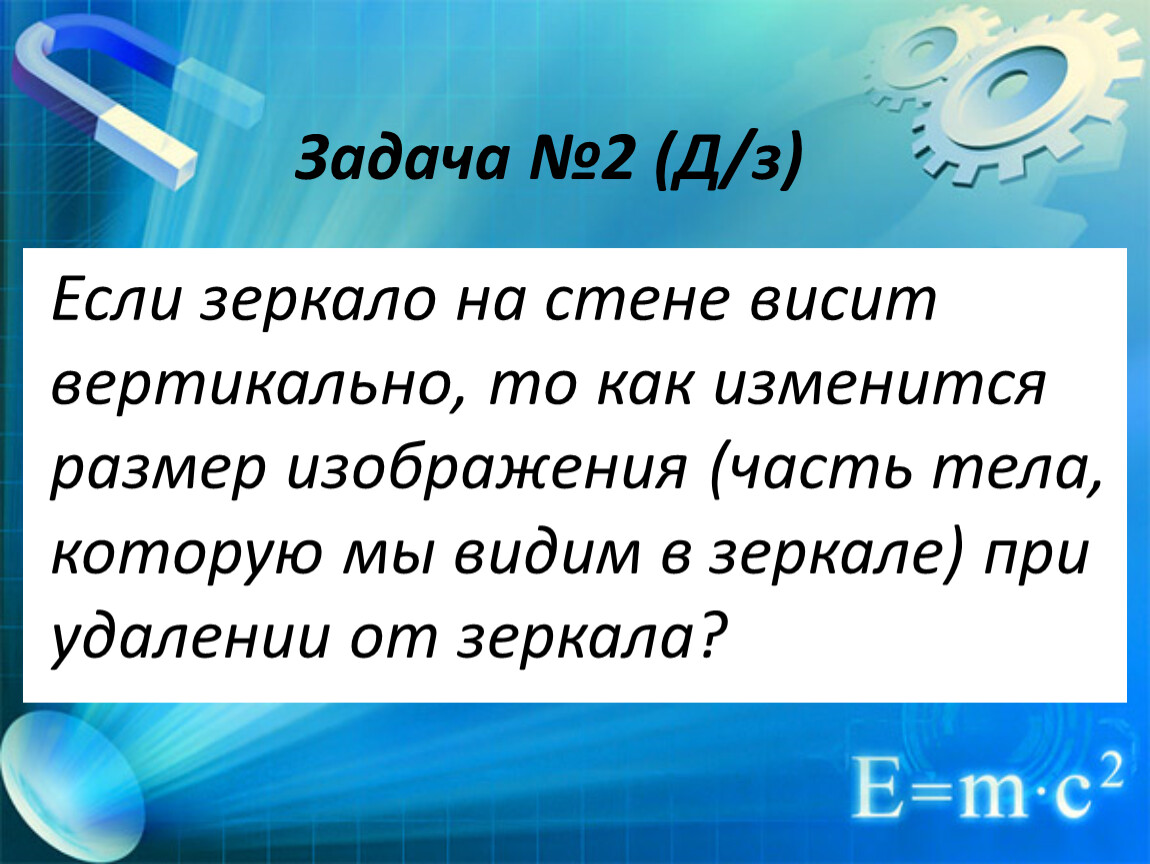

Задача №2 (Д/з)

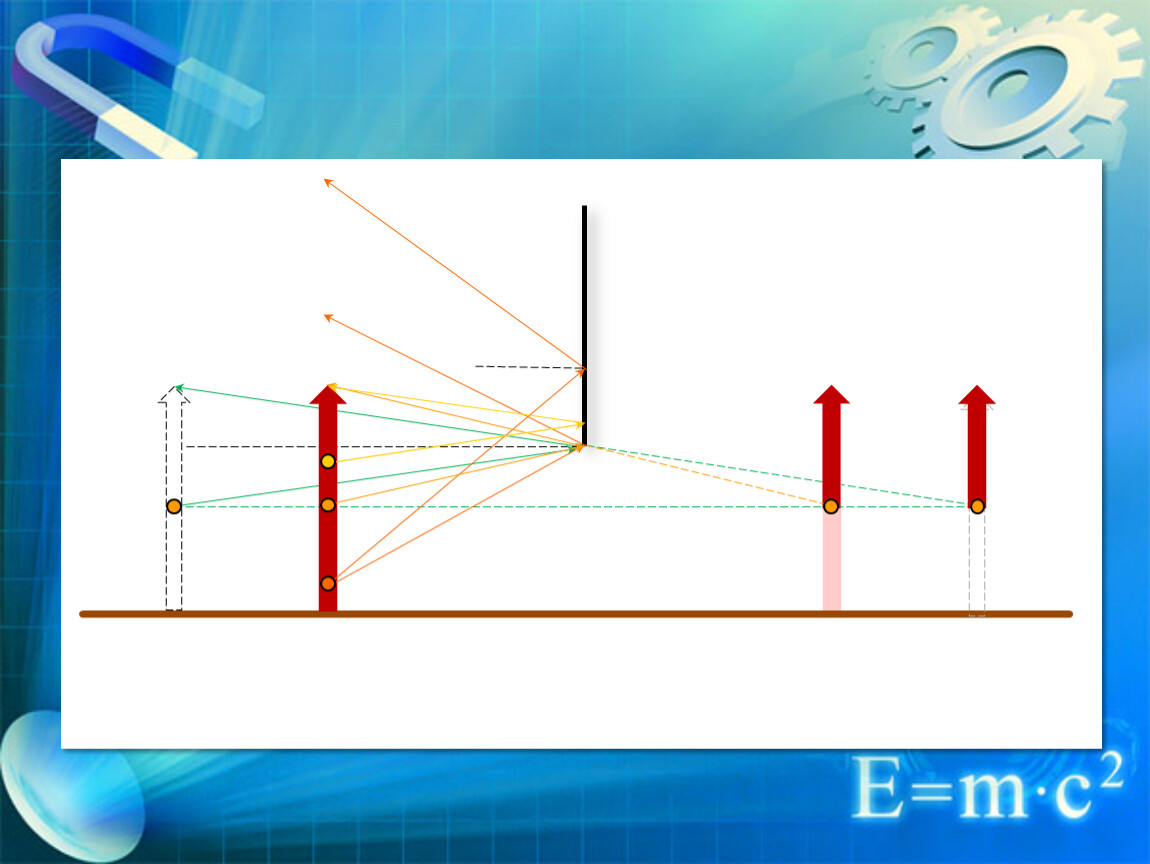

Если зеркало на стене висит вертикально, то как изменится размер изображения (часть тела, которую мы видим в зеркале) при удалении от зеркала?

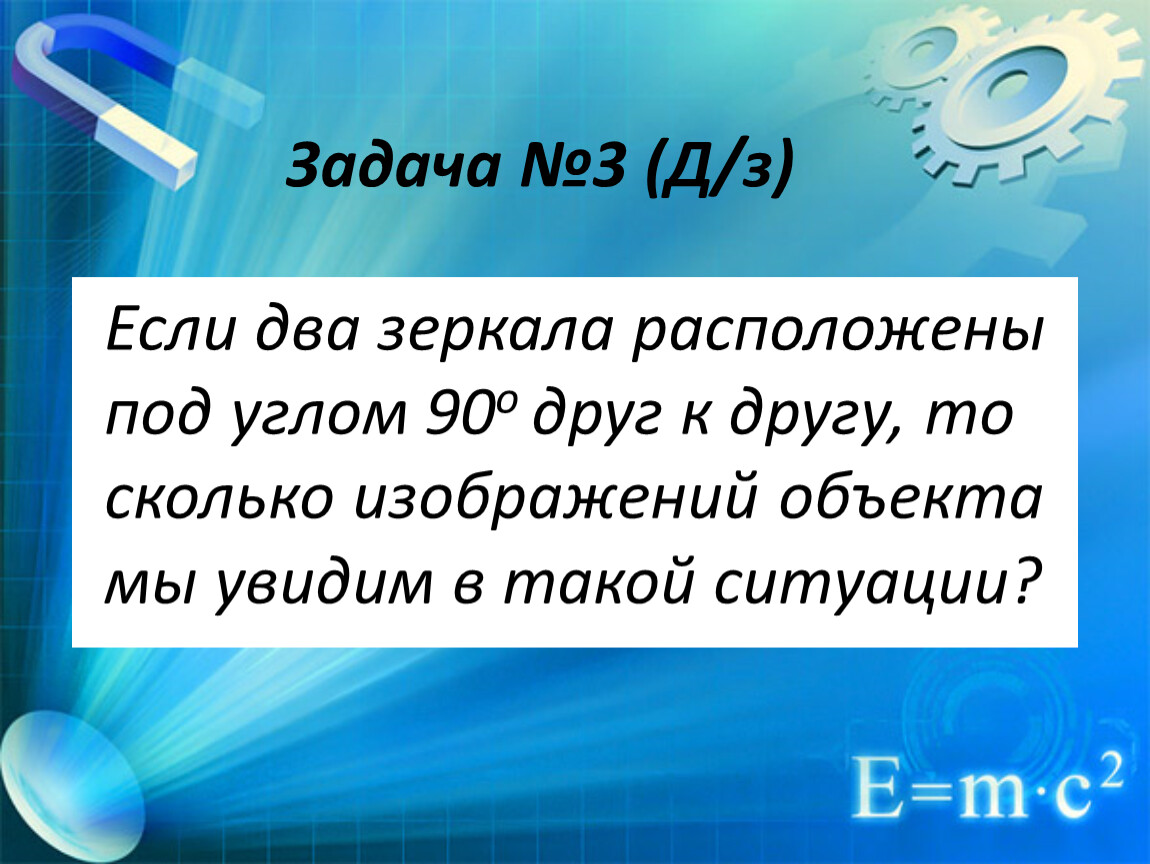

Задача №3 (Д/з)
Если два зеркала расположены под углом 90о друг к другу, то сколько изображений объекта мы увидим в такой ситуации?
№1
№2
А
С
A’
- C’

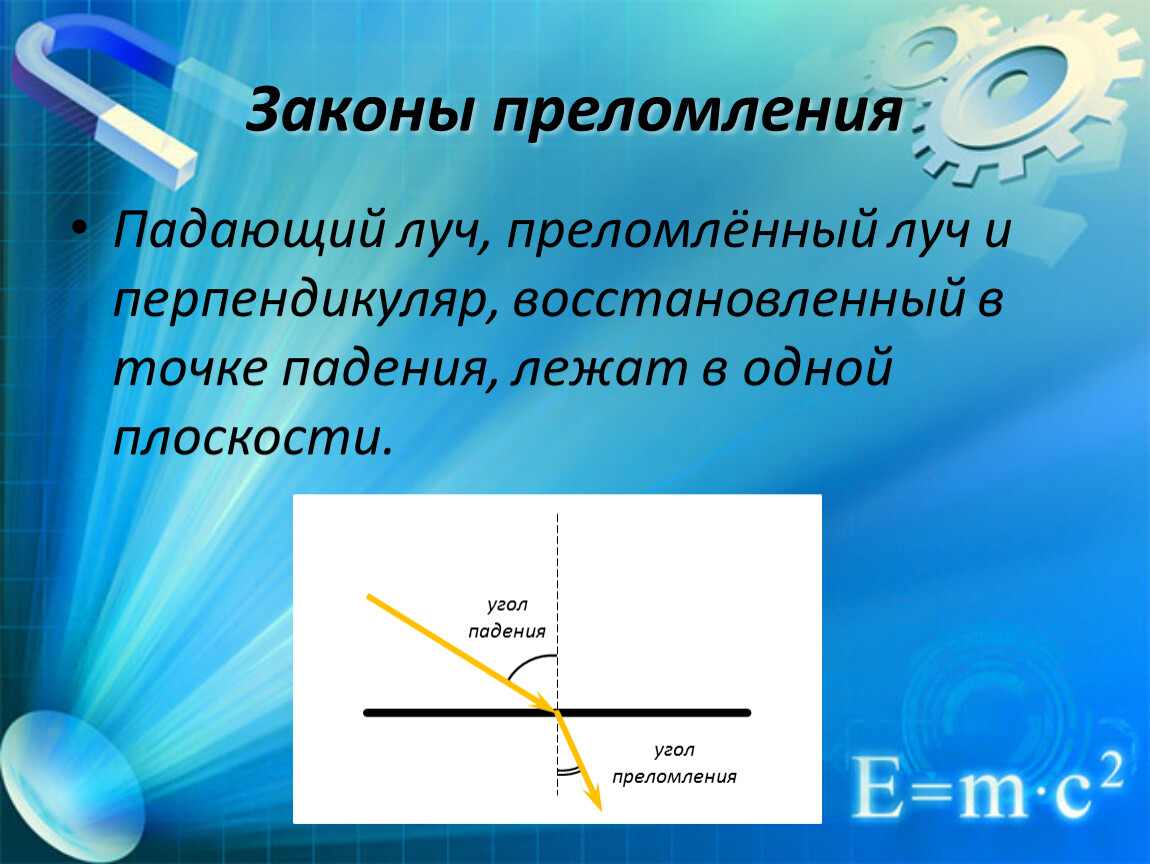

Законы преломления
Падающий луч, преломлённый луч и перпендикуляр, восстановленный в точке падения, лежат в одной плоскости.
угол
падения
угол
преломления
Характеристика среды
Вакуум (воздух)
Вода
Масло
Стекло
Алмаз
скорость света
оптическая
плотность

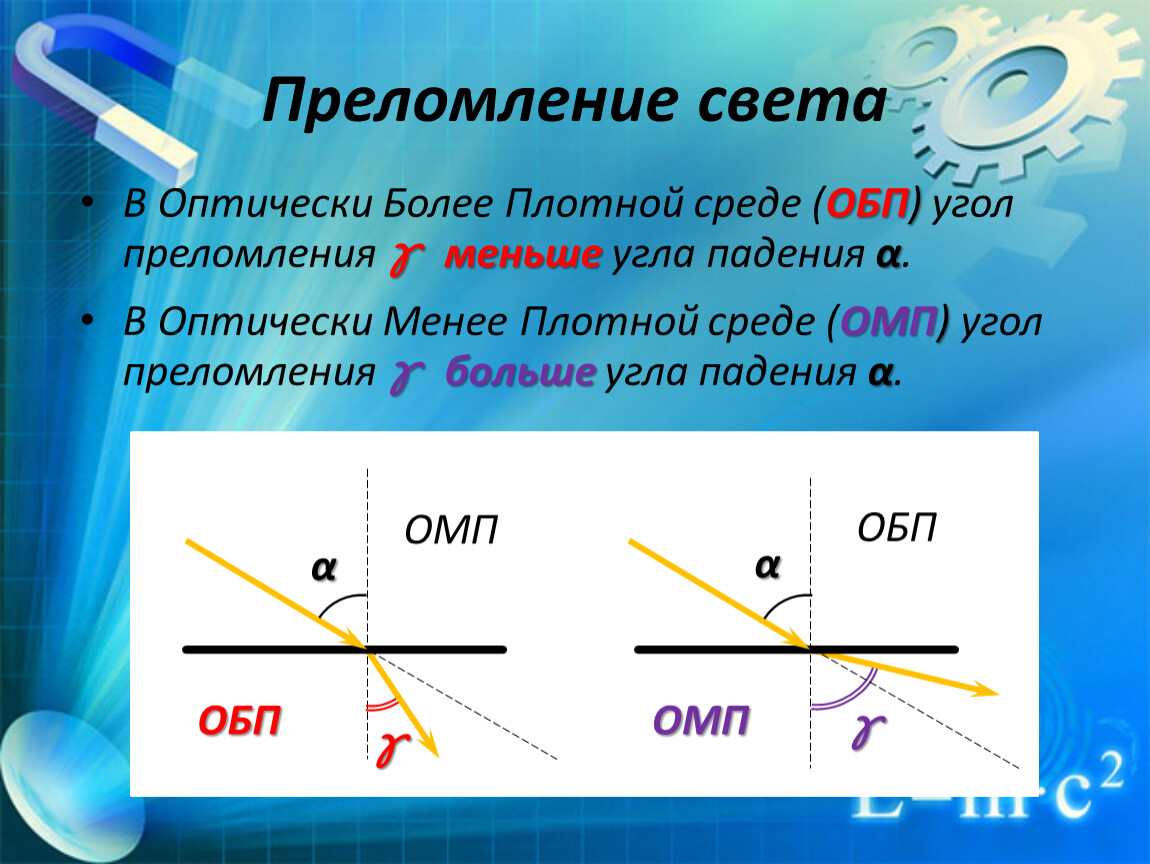

Преломление света
В Оптически Более Плотной среде (ОБП) угол преломления γ меньше угла падения α.
В Оптически Менее Плотной среде (ОМП) угол преломления γ больше угла падения α.
ОМП
ОБП
ОБП
ОМП
γ
γ
α
α

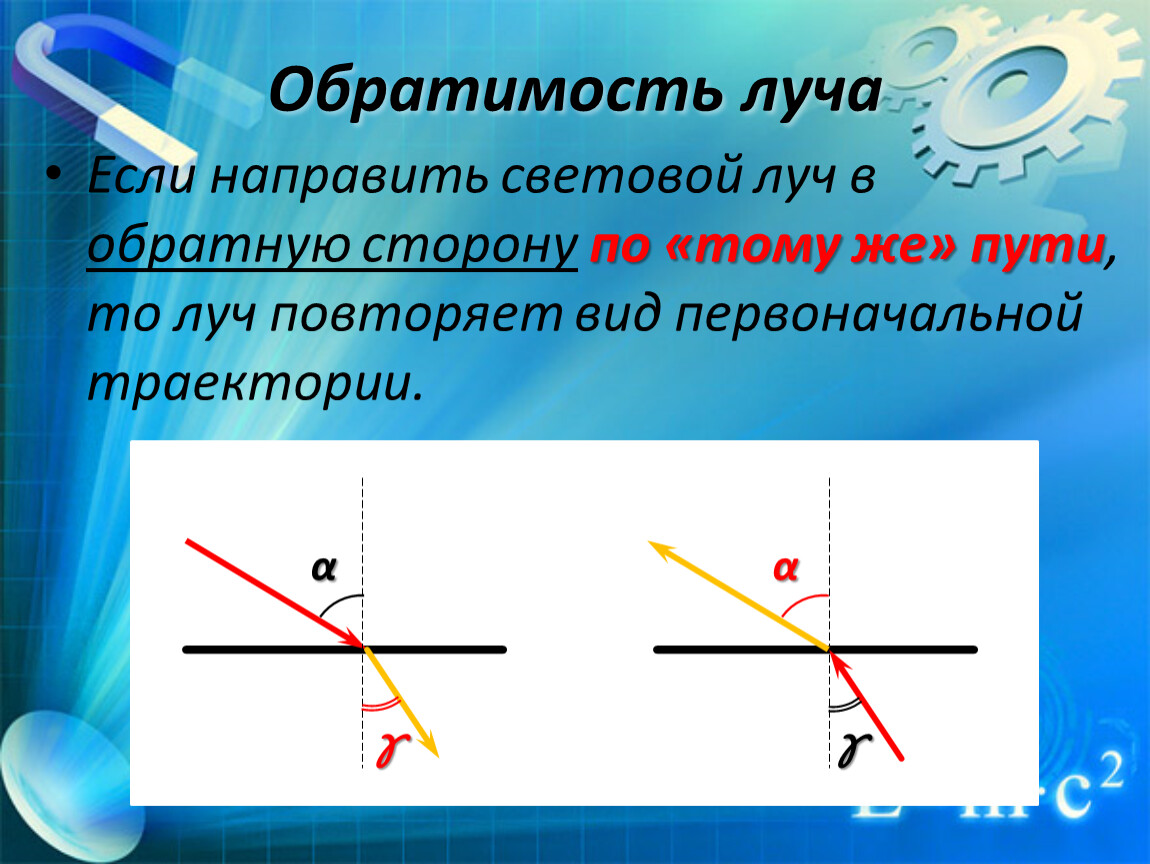

Обратимость луча
Если направить световой луч в обратную сторону по «тому же» пути, то луч повторяет вид первоначальной траектории.
α
α
γ
γ

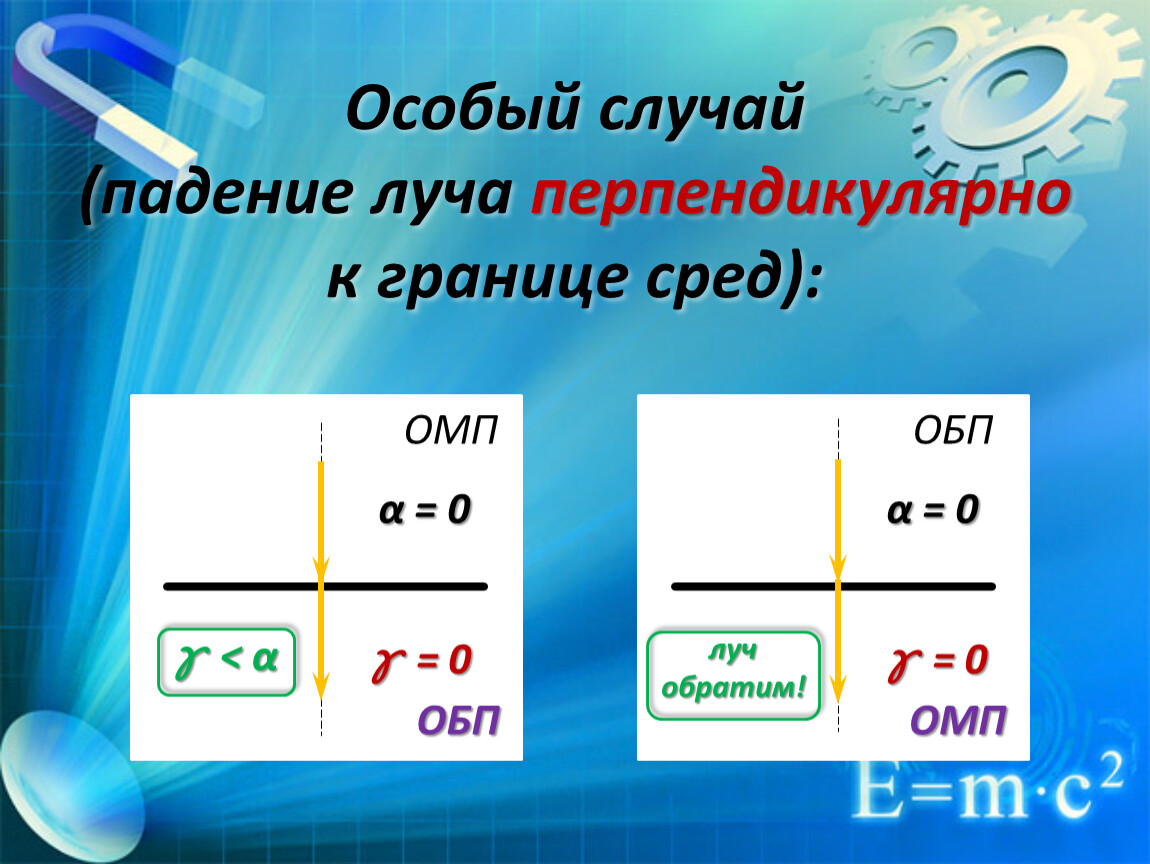

Особый случай (падение луча перпендикулярно к границе сред):
ОМП
ОБП
ОМП
ОБП
α = 0
α = 0
γ ˂ α
луч
обратим!
γ = 0
γ = 0

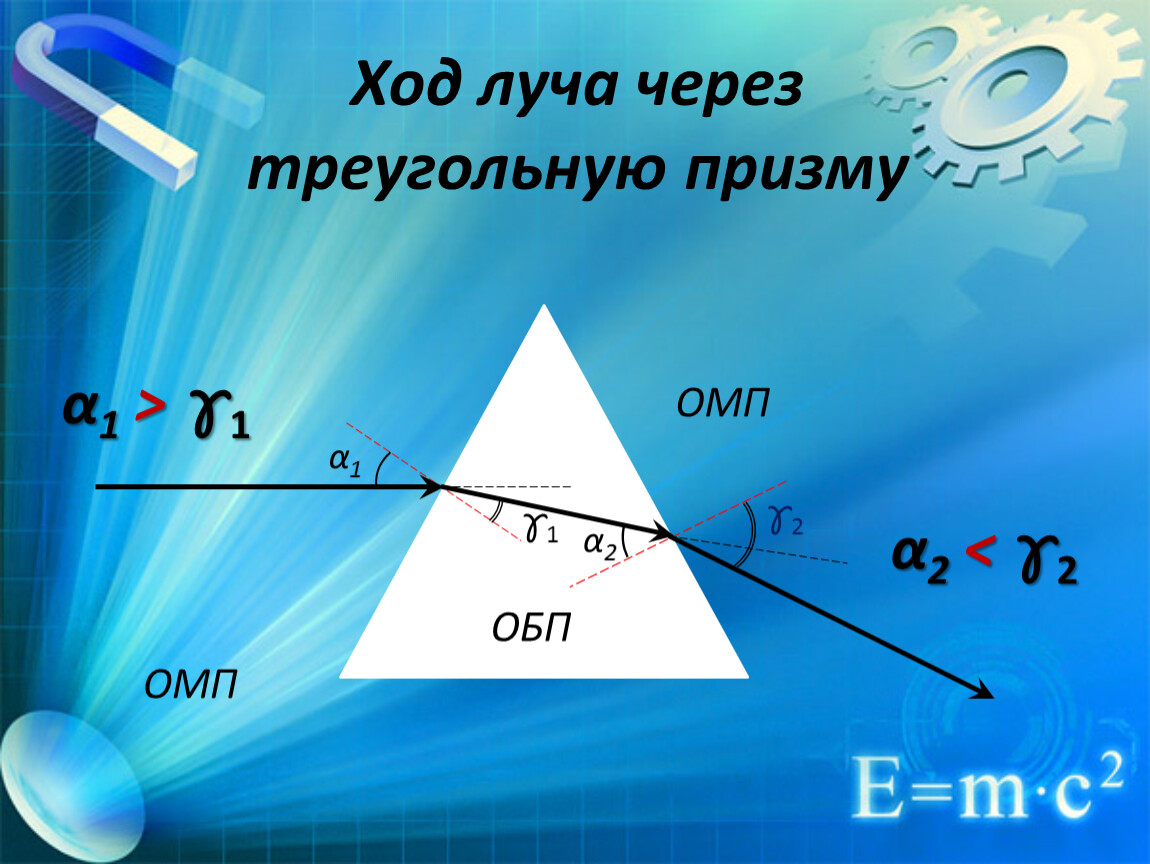

Ход луча через
треугольную призму
α1
γ1
α2
γ2
α2 < γ2
ОМП
ОМП
ОБП
α1 > γ1

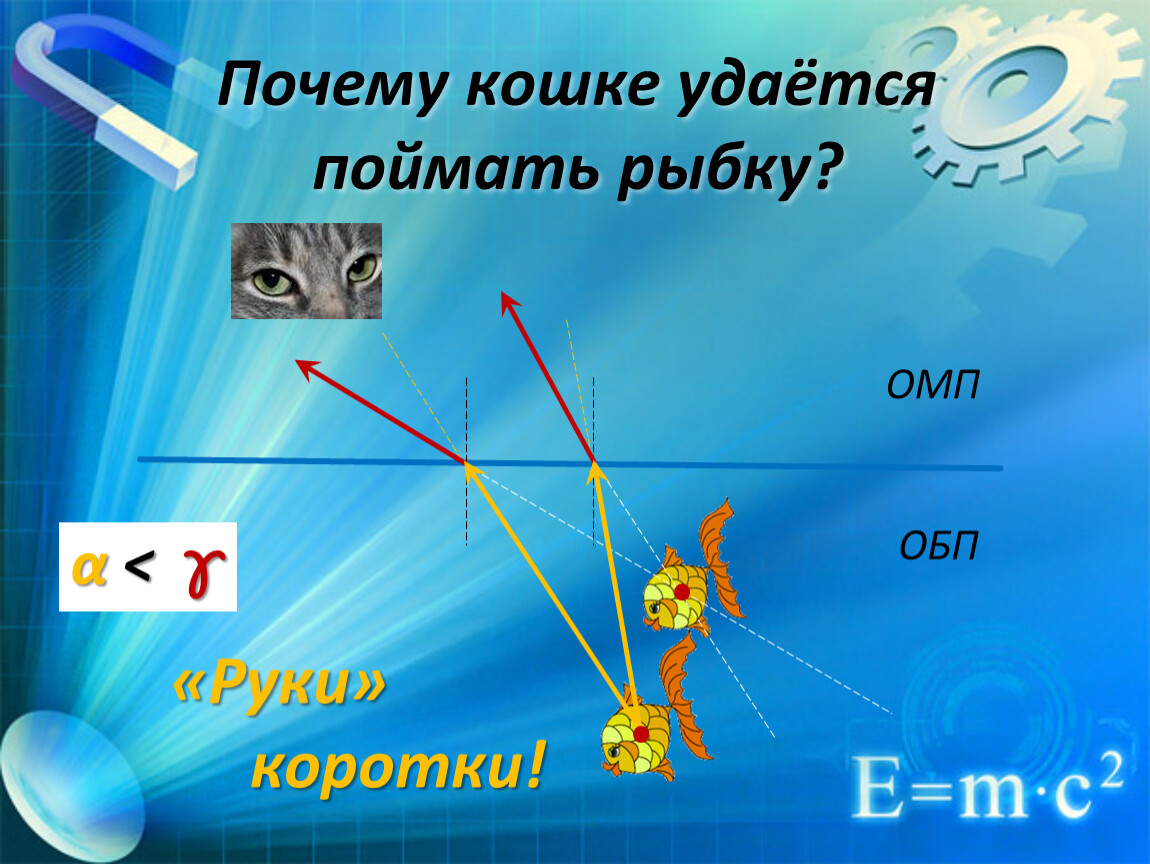

Почему кошке удаётся
поймать рыбку?
ОМП
ОБП
α < γ
«Руки»
коротки!
Воздух Стекло Воздух
ОМП ОБП ОМП
α1
α2
α1 >γ1
α2<γ2
γ2
γ1
А
α2 =γ1

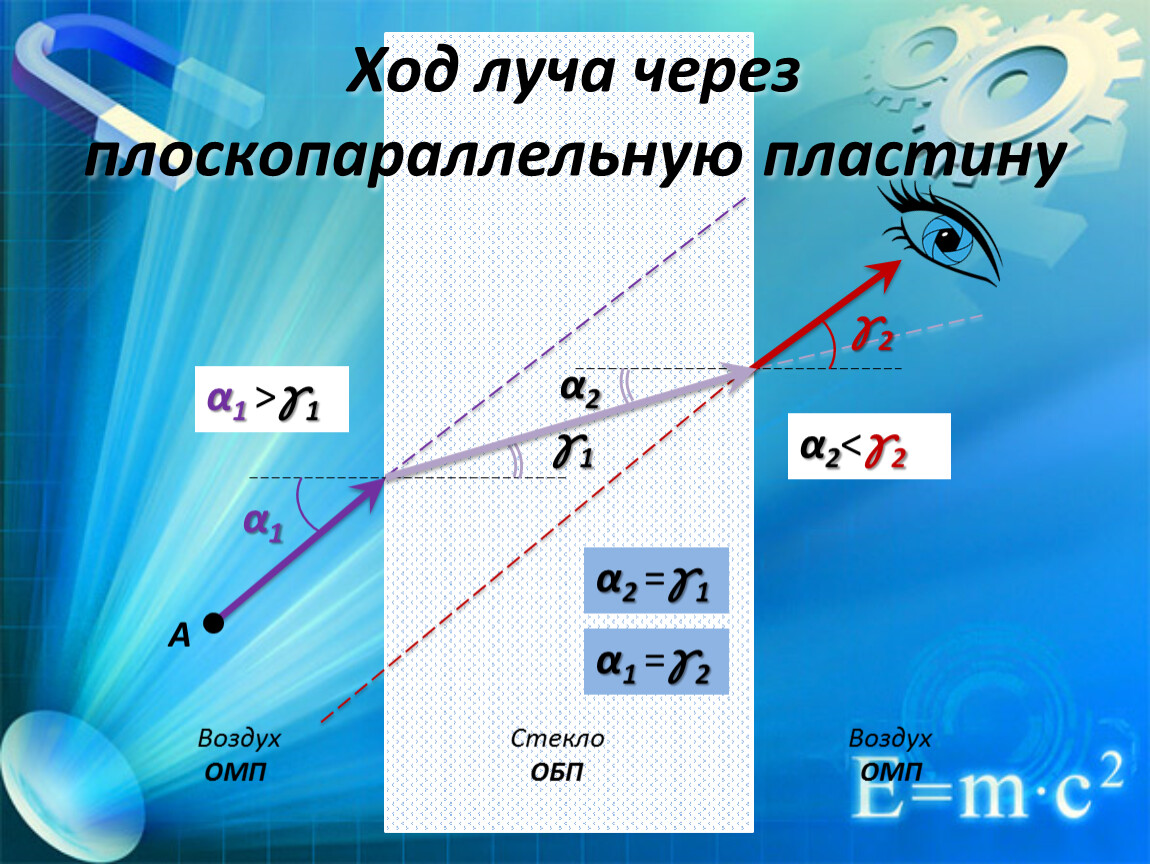

Ход луча через плоскопараллельную пластину
α1 =γ2

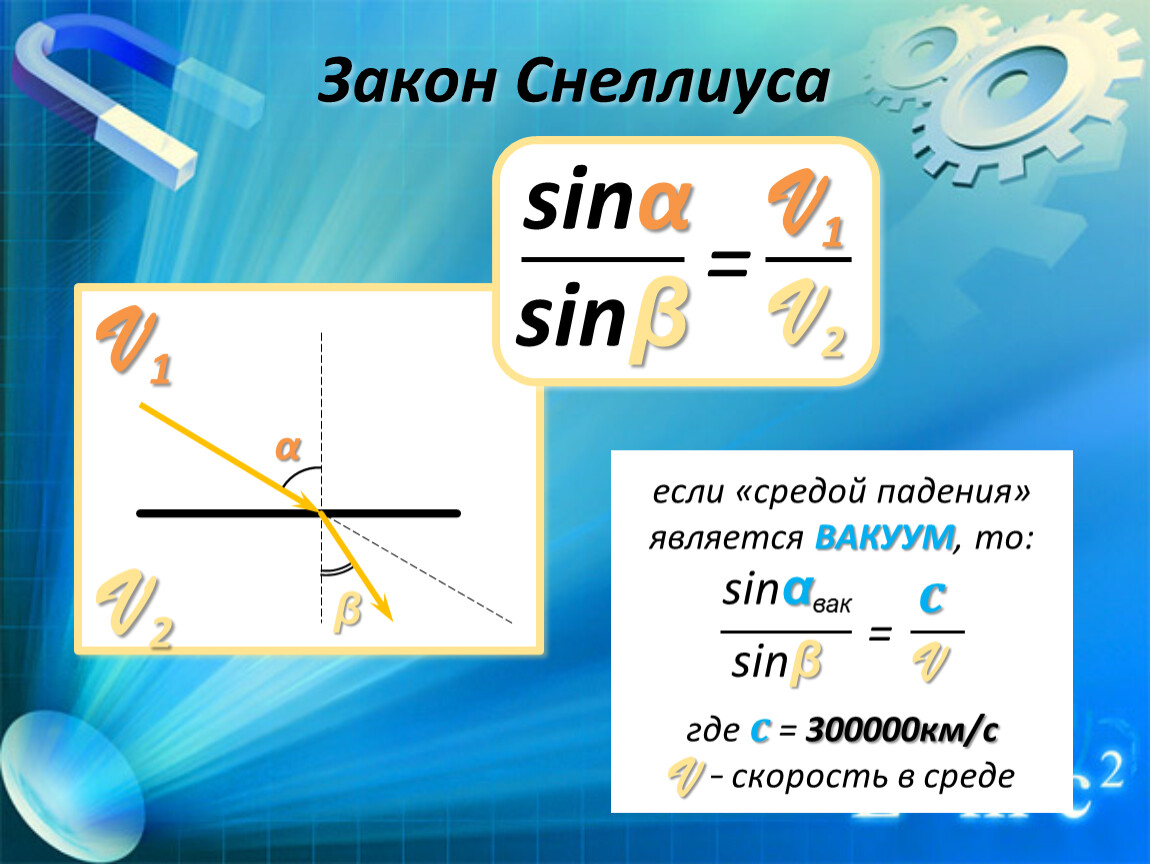

Закон Снеллиуса
sinα
=
V1
V2
α
β
V1
V2
если «средой падения» является ВАКУУМ, то:
где с = 300000км/с
– скорость в среде
sinαвак
sinβ
V
=
с
V
sinβ

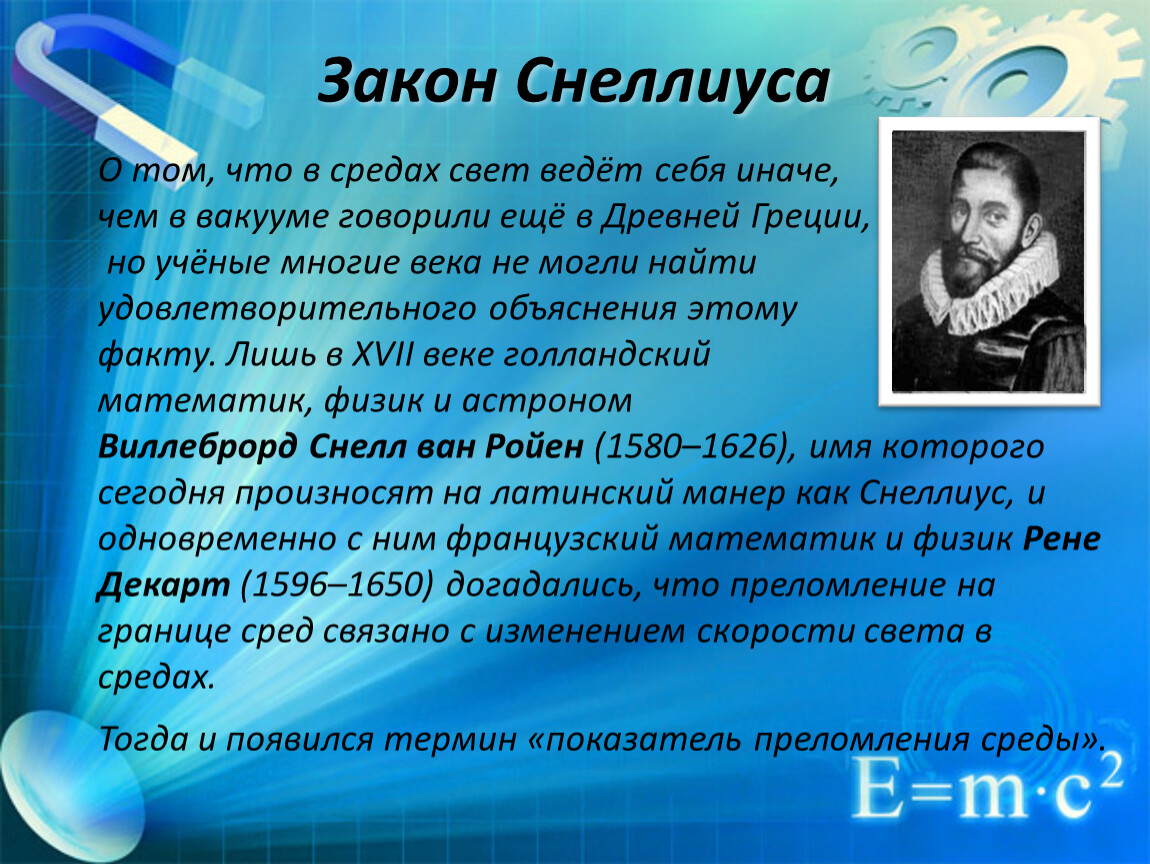

Закон Снеллиуса
О том, что в средах свет ведёт себя иначе,
чем в вакууме говорили ещё в Древней Греции,
но учёные многие века не могли найти удовлетворительного объяснения этому
факту. Лишь в XVII веке голландский
математик, физик и астроном
Виллеброрд Снелл ван Ройен (1580–1626), имя которого сегодня произносят на латинский манер как Снеллиус, и одновременно с ним французский математик и физик Рене Декарт (1596–1650) догадались, что преломление на границе сред связано с изменением скорости света в средах.
Тогда и появился термин «показатель преломления среды».
