Практическая работа. Сеточные модели

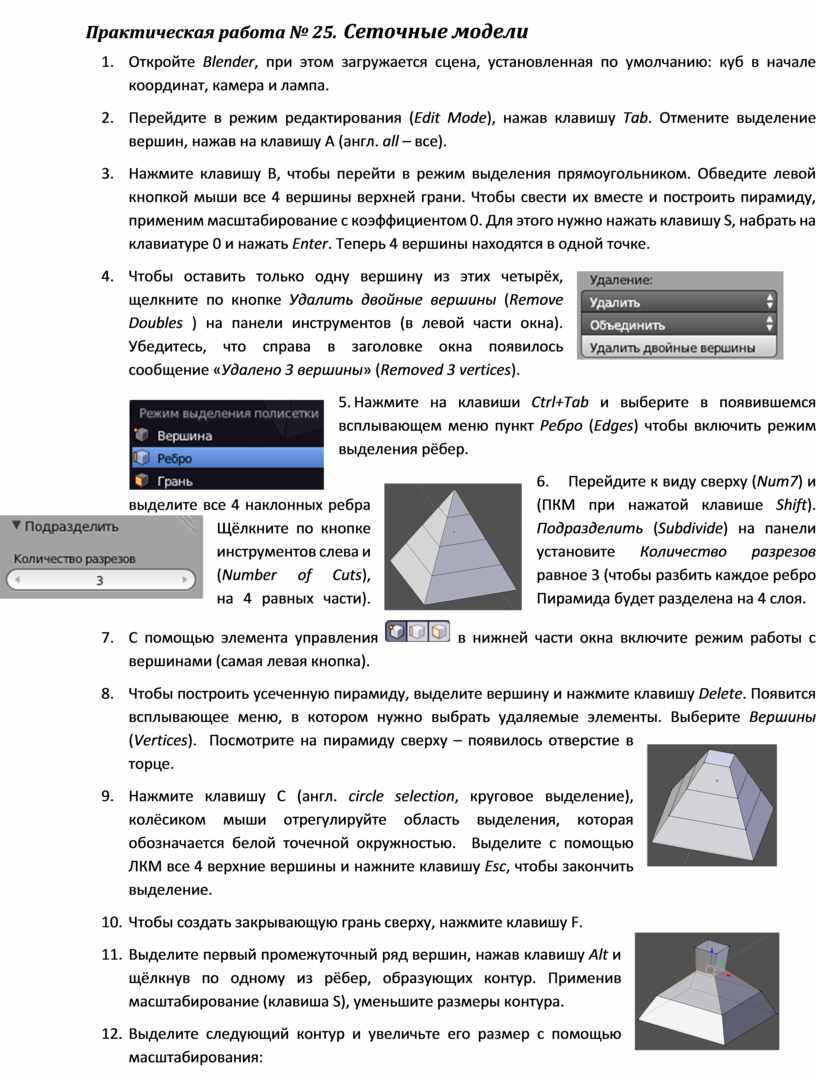

Практическая работа № 25.   Сеточные модели

1.       Откройте Blender, при этом загружается сцена, установленная по умолчанию: куб в начале координат, камера и лампа.

2.       Перейдите в режим редактирования (Edit Mode), нажав клавишу Tab. Отмените выделение вершин, нажав на клавишу A (англ. all – все).

3.       Нажмите клавишу B, чтобы перейти в режим выделения прямоугольником. Обведите левой кнопкой мыши все 4 вершины верхней грани. Чтобы свести их вместе и построить пирамиду, применим масштабирование с коэффициентом 0. Для этого нужно нажать клавишу S, набрать на клавиатуре 0 и нажать Enter. Теперь 4 вершины находятся в одной точке.

4.       Чтобы оставить только одну вершину из этих четырёх, щелкните по кнопке Удалить двойные вершины (Remove Doubles ) на панели инструментов (в левой части окна). Убедитесь, что справа в заголовке окна появилось сообщение «Удалено 3 вершины» (Removed 3 vertices).

5.       Нажмите на клавиши Ctrl+Tab и выберите в появившемся всплывающем меню пункт Ребро (Edges) чтобы включить режим выделения рёбер.

6.       Перейдите к виду сверху (Num7) и выделите все 4 наклонных ребра (ПКМ при нажатой клавише Shift). Щёлкните по кнопке Подразделить (Subdivide) на панели инструментов слева и установите Количество разрезов (Number of Cuts), равное 3 (чтобы разбить каждое ребро на 4 равных части).  Пирамида будет разделена на 4 слоя.

7.       С помощью элемента управления  в нижней части окна включите режим работы с вершинами (самая левая кнопка).

8.       Чтобы построить усеченную пирамиду, выделите вершину и нажмите клавишу Delete. Появится всплывающее меню, в котором нужно выбрать удаляемые элементы. Выберите Вершины (Vertices).  Посмотрите на пирамиду сверху – появилось отверстие в торце.

9.       Нажмите клавишу C (англ. circle selection, круговое выделение), колёсиком мыши отрегулируйте область выделения, которая обозначается белой точечной окружностью.  Выделите с помощью ЛКМ все 4 верхние вершины и нажните клавишу Esc, чтобы закончить выделение.

10.   Чтобы создать закрывающую грань сверху, нажмите клавишу F.

11.   Выделите первый промежуточный ряд вершин, нажав клавишу Alt и щёлкнув по одному из рёбер, образующих контур. Применив масштабирование (клавиша S), уменьшите размеры контура.

12.   Выделите следующий контур и увеличьте его размер с помощью масштабирования:

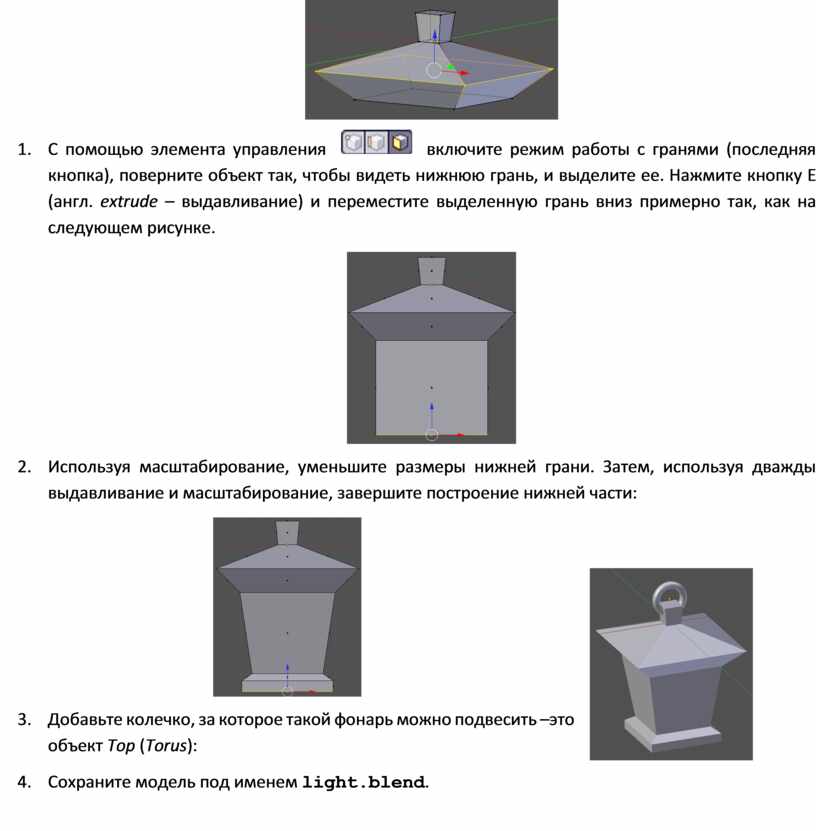

13.   С помощью элемента управления    включите режим работы с гранями (последняя кнопка), поверните объект так, чтобы видеть нижнюю грань, и выделите ее. Нажмите кнопку E (англ. extrude – выдавливание) и переместите выделенную грань вниз примерно так, как на следующем рисунке.

14.   Используя масштабирование, уменьшите размеры нижней грани. Затем, используя дважды выдавливание и масштабирование, завершите построение нижней части:

15.   Добавьте колечко, за которое такой фонарь можно подвесить –это объект Тор (Torus):

16.   Сохраните модель под именем light.blend.
