Практическое занятие №6 «Создание таблиц и диаграмм в текстовом редакторе»

Практическое занятие №6

«Создание таблиц и диаграмм в текстовом редакторе»

Цель работы: научиться создавать таблицы в  MSWord  и на их основе диаграммы, уметь  выбирать тип диаграммы в соответствии с типом зависимости табличных данных между собой; приобрести навыки по оформлению диаграмм

Порядок выполнения работы:

Задание № 1.

1. Построить таблицу. Сумму и  Итого рассчитать по формуле.

2. Построить диаграмму изменения затрат на продуктовую корзину в 1993г. по сравнению с 1989г.

3. Проанализировав диаграмму ответить на вопрос: В каком году затраты на продуктовую корзину выше?

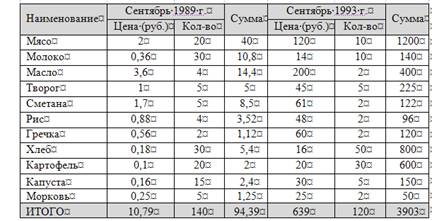

Затраты на продуктовую корзину

1. Запустить программу Word и создать таблицу по образцу.

2 . Установить курсор рабочего поля на следующую строку после таблицы.

3. Щелкнуть по вкладке «Вставка», а затем щелкнуть по команде Диаграмма на вкладке Иллюстрации.

4 . В появившемся окне Вставка диаграммы выбрать щелчком мыши тип диаграммы в гистограмма, а затем щелкнуть по картинке в левой части этого окна (например .

5. Нажать клавишу ОК.

6. Появится стандартная диаграмма выбранного типа и вида, а с правой стороны окна программы Word откроется окно программы Excel, в котором будет располагаться таблица к диаграмме.

7. Внести данные в таблицу программы Excel.

8. Сохранить документ Word в своей папке.

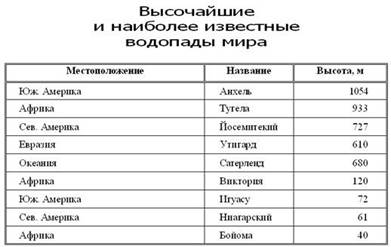

Задание 2. Создайте таблицу средствами программы Word по образцу. Постройте  гистограмму  по  табличным  данным.

Контрольные вопросы:

1.      Как можно создать таблицу  Word? С помощью чего ее можно преобразовывать?

2.      Что такое диаграмма? Что она показывает?

3.      Какие типы диаграмм бывают?

4.      Что относится к основным элементам диаграммы?

5.      Для чего легенда в диаграмме?
