Правила оформления чертежей

Правила оформления чертежей

Форматы, основная надпись, масштаб, типы линий.

Обозначения и размеры сторон основных форматов

2

Размеры основных форматов

3

Основная надпись чертежа

5

Основная надпись

6

Масштабы

Типы линий

Любая линия чертежа выполняется строго по ГОСТ 2.303-68. Стандарт устанавливает девять типов линий различной толщины и начертания.

Толщина основной линии обозначается S. Толщина других линий выбирается в зависимости от S. Каждая линия имеет свое назначение и начертание.

Сплошная толстая основная

Применяют для изображения видимых контуров предметов, рамки и граф основной надписи.
Толщина обводки S - 0,5 до1,5мм

Штриховая линия

Применяется для изображения невидимых контуров предмета.
Толщина обводки от S/3 до S/2

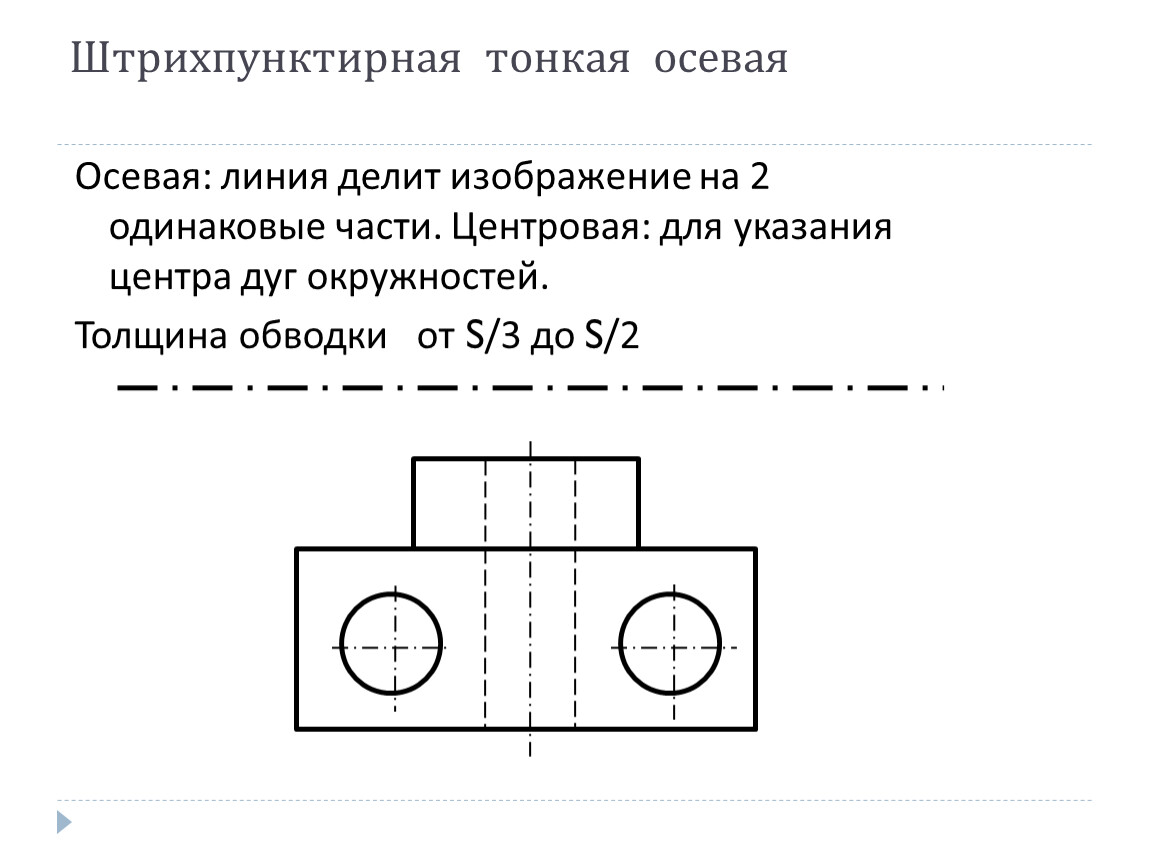

Штрихпунктирная тонкая осевая

Осевая: линия делит изображение на 2 одинаковые части. Центровая: для указания центра дуг окружностей.
Толщина обводки от S/3 до S/2

Сплошная тонкая

Используется для проведения выносных и размерных линий.
Толщина обводки от S/3 до S/2

Штрихпунктирная с двумя точками

Нужна для построения развёрток(указывает линии сгиба).
Толщина обводки от S/3 до S/2

Сплошная волнистая

Используется как линия обрыва в тех случаях, когда изображение дано не полностью.
Толщина обводки от S/3 до S/2

Разомкнутая

Линия сечения
Толщина обводки от S до 1 ½S
