Металлорежущие станки (часть 1)
Металлорежущие станки (часть 1)
Министерство науки и высшего образования
Российской Федерации
ФГАОУ ВО «СевГУ» Морской колледж
«Важно не количество знаний,
а качество их»
Лев Толстой
Составил: Минаев Николай Александрович,
преподаватель Морского колледжа ФГАОУ ВО «СевГУ»
Наимено- вание станков Шифр группы
Наимено- вание станков | Шифр группы | Шифр типа | |||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
Резервные | 0 | - | |||||||||
Токарные | 1 | Автоматы и полуавтоматы: | Токарно- Pевольверные | Сверлильно- отрезные | Карусельные | Токарные и лобовые | Многорезцевые и копировальные | Специализи- рованные | Разные токарные | ||
специализи- рованные | одношпин- дельные | многошпин- дельные | |||||||||
Сверлильные и расточные | 2 | - | Вертикально- сверлильные | Полуавтоматы | Координатно-расточные | Радиально- сверлильные | Горизонтально- расточные | Алмазно- расточные | Горизонтально- сверлильные | Разные сверлильные | |
одношпин- дельные | многошпин- дельные | ||||||||||
Шлифовальные и доводочные | 3 | Круглошли- фовальные | Внутришли- фовальные | Обдирочно- шлифовальные | Специализи- рованные шлифовальные | - | Заточные | Плоско- шлифовальные | Притирочные, полировальные, хонинговальные, доводочные | Разные образивные | |
Электро- физические и электро- химические | 4 | Светолучевые | - | Электро- химические | Электро- искровые | - | Электро- эрозионные, ультрозвуковые прошивочные | Анодно- механические отрезные | - | ||
Зубо- и резьбо-обрабатываю- щие | 5 | Резьбо- нарезные | Зубодолбежные для обработки цилиндри- ческих колес | Зуборезные для обработки конических колес | Зубофрезер- ные для обработки цилиндрических колес и шлицевых валов | Для нарезания червячных колес | Для обработки торцов зубьев колес | Резьбофре- зерные | Зубоотделоч- ные, провероч- ные и обкатные | Зубо- и резь- бошлифоваль- ные | Разные зубо- и резьбо- обрабатываю- шие |
Фрезерные | 6 | - | Вертикально- фрезерные консольные | Фрезерные не- прерывного действия | Продольные одностоеч- ные | Копироваль- ные и грави- ровальные | Вертикаль- ные безконсольные | Продольные двухстоеч- ные | Консольно- фрезерные опе- рационные | Горизон- тально- фрезерные консольные | Разные фрезерные |
Строгальные, долбёжные, протяжные | 7 | Продольные | Поперечно- строгальные | Долбёжные | Протяжные горизонталь- ные | Протяжные вертикальные для протягивания | - | Разные строгальные | |||
одно- стоечные | двух- стоечные | внутренного | наружного | ||||||||
Разрезные | 8 | Отрезные, оснащенные | Правильно- отрезные | Пилы | |||||||
токарным резцом | шлифоваль- ным кругом | гладким или насеченным диском | ленточные | дисковые | Ножовочные | ||||||
Разные | 9 | Муфто- и трубообра- батывающие | Пило-насекальные | Правильно- и безцентрово- обдирочные | Балансировочные | Для испыта- ния инструментов | Делитель- ные машины | Балансиро- вочные | |||
Токарные станки 1-я группа
Токарные станки
1-я группа
Презентация на тему "Металлорежущие станки (часть 1)"
Собственно токарные станки
Собственно токарные
станки

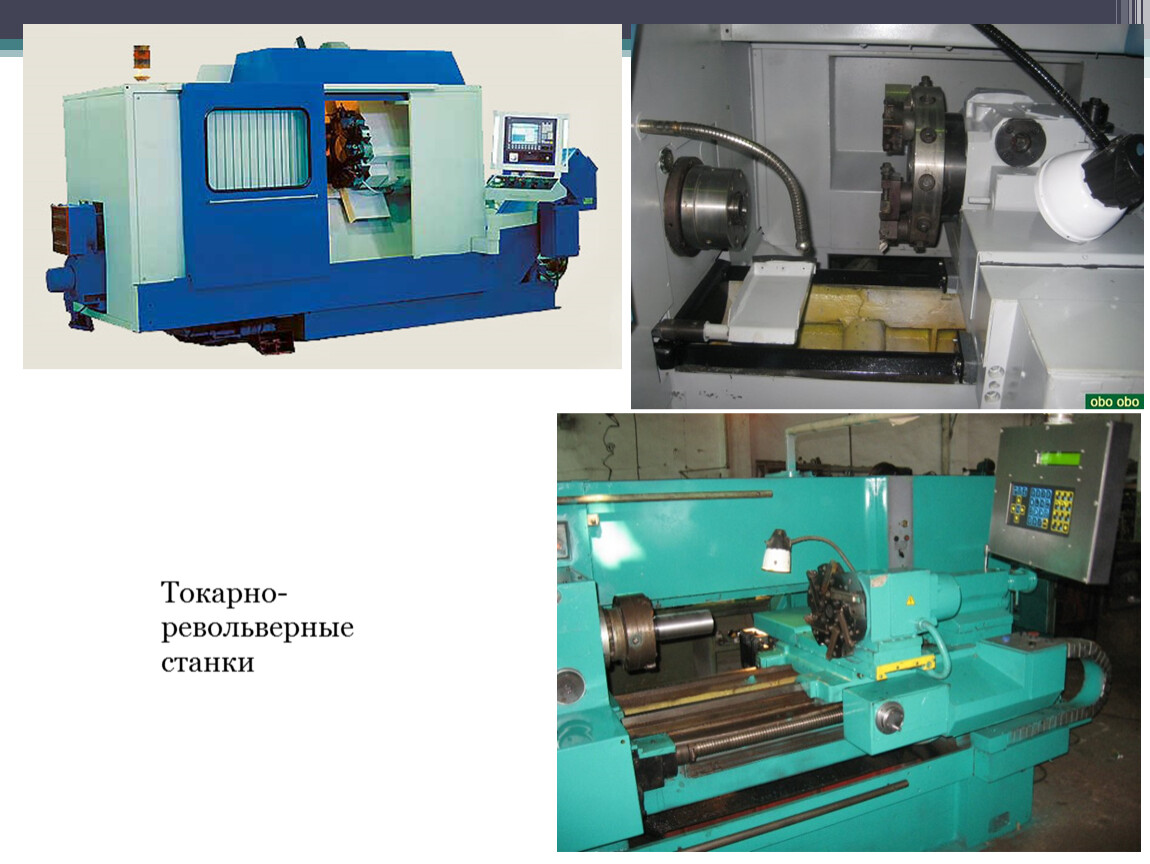

Токарно- револьверные станки
Токарно-
револьверные
станки
Лобовые станки
Лобовые станки
Токарно-карусельные станки
Токарно-карусельные станки
Станина 2. Электродвигатель 3.
1. Станина
2. Электродвигатель
3. Передняя бабка
4. Задняя бабка
5. Подручник с держателем
6. Маховик шпинделя
7. Шпиндель
8. Пиноль
9. Фиксатор пиноли
10. Маховик с рукояткой
11. Рукоятка фиксации задней бабки
12. Кнопки управления станком
13. Фиксатор электродвигателя
14. Рукоятка фиксации держателя подручника
15. Рукоятка фиксации подручника
Сверлильные станки 2-я группа
Сверлильные станки
2-я группа
Вертикально-сверлильные станки
Вертикально-сверлильные станки
Радиально-сверлильные станки
Радиально-сверлильные станки
Горизонтально-расточные станки
Горизонтально-расточные станки
1 – станина 2 – стол 3 – пульт управления 4 – шпиндель 5 – короба скоростей 6 – электродвигатель
1 – станина
2 – стол
3 – пульт управления
4 – шпиндель
5 – короба скоростей
6 – электродвигатель
Шлифовальные станки 3-я группа
Шлифовальные станки
3-я группа
Круглошлифовальные станки
Круглошлифовальные
станки
Внутришлифовальные станки
Внутришлифовальные
станки

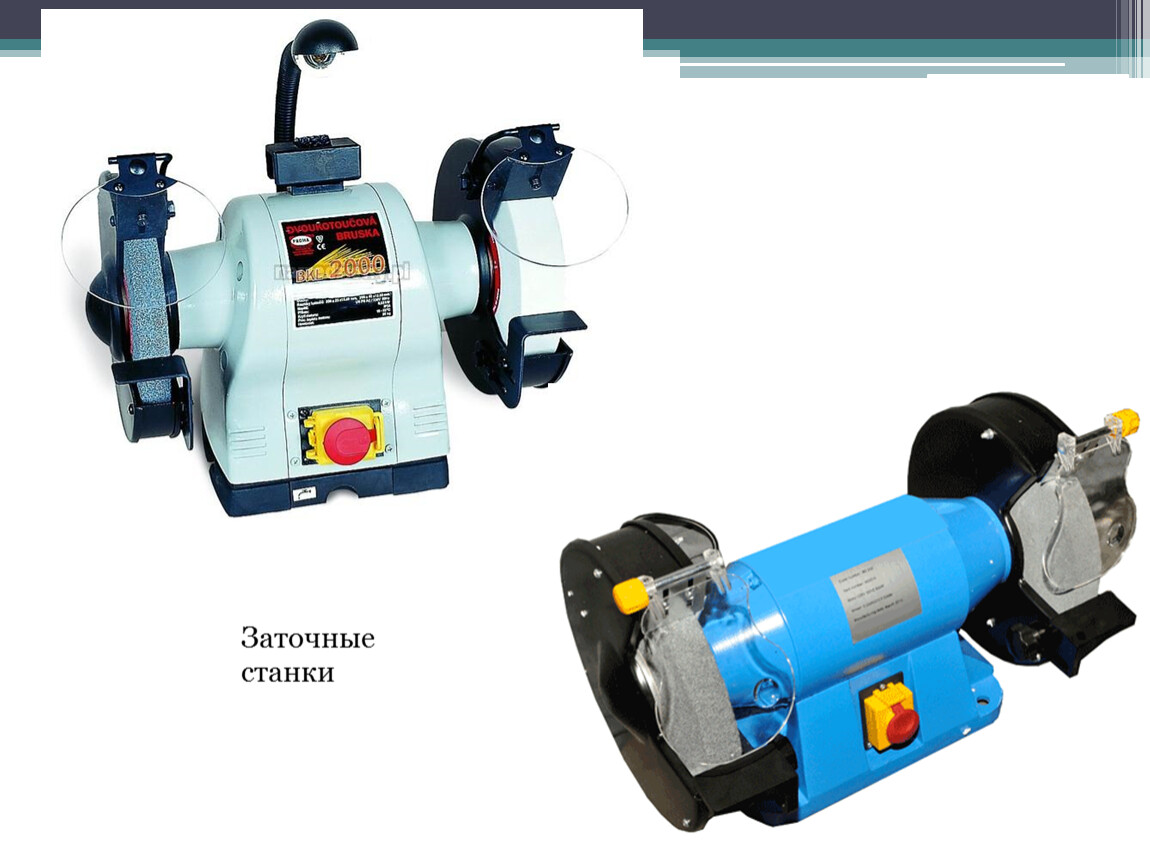

Заточные станки
Заточные
станки
Плоскошлифовальные станки
Плоскошлифовальные станки
Притирочные станки
Притирочные станки
1 – коробка скоростей 2 – патрон 3 – деталь 4 – защитный кожух 5 – инструментальный шпиндель
1 – коробка скоростей
2 – патрон
3 – деталь
4 – защитный кожух
5 – инструментальный шпиндель
