Металлорежущие станки (часть 2).pptx
Металлорежущие станки (часть 2)
Министерство науки и высшего образования
Российской Федерации
ФГАОУ ВО «СевГУ» Морской колледж
«Важно не количество знаний,
а качество их»
Лев Толстой
Составил: Минаев Николай Александрович,
преподаватель Морского колледжа ФГАОУ ВО «СевГУ»
Электрофизические и электрохимические станки
4-я группа

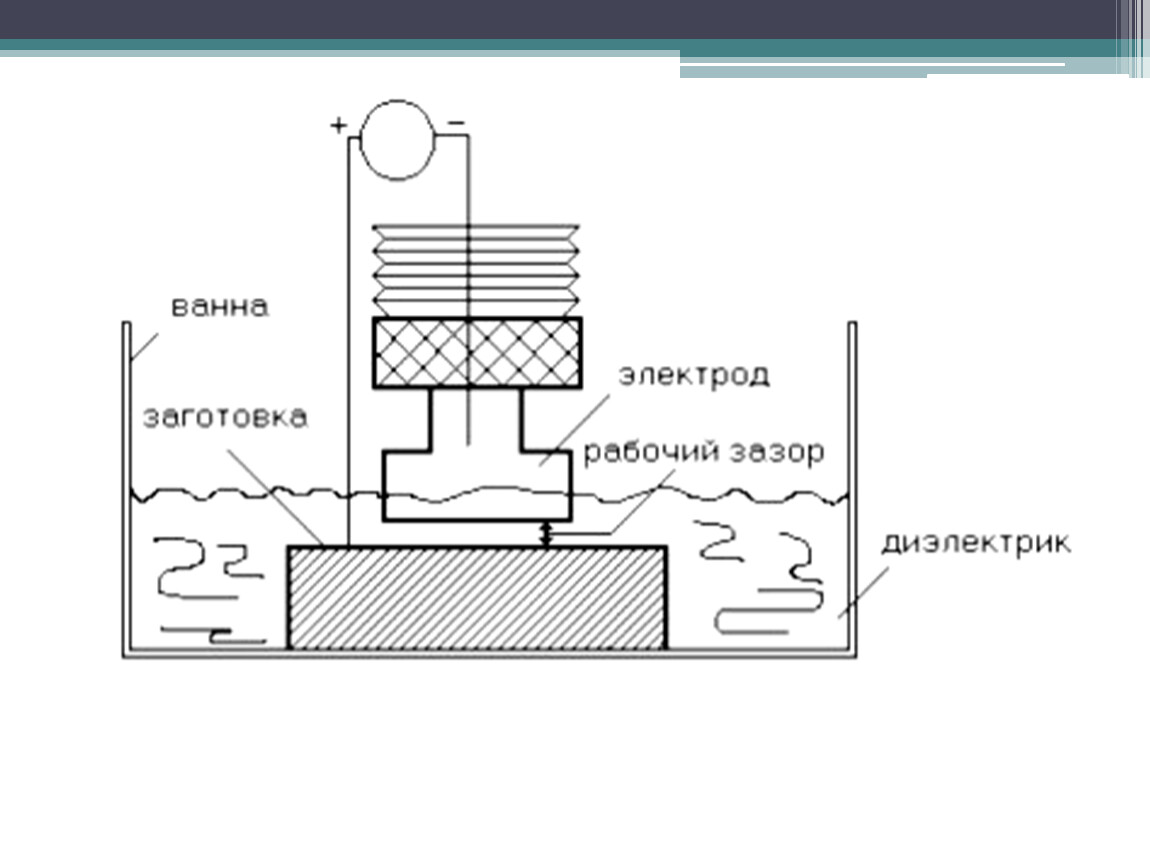

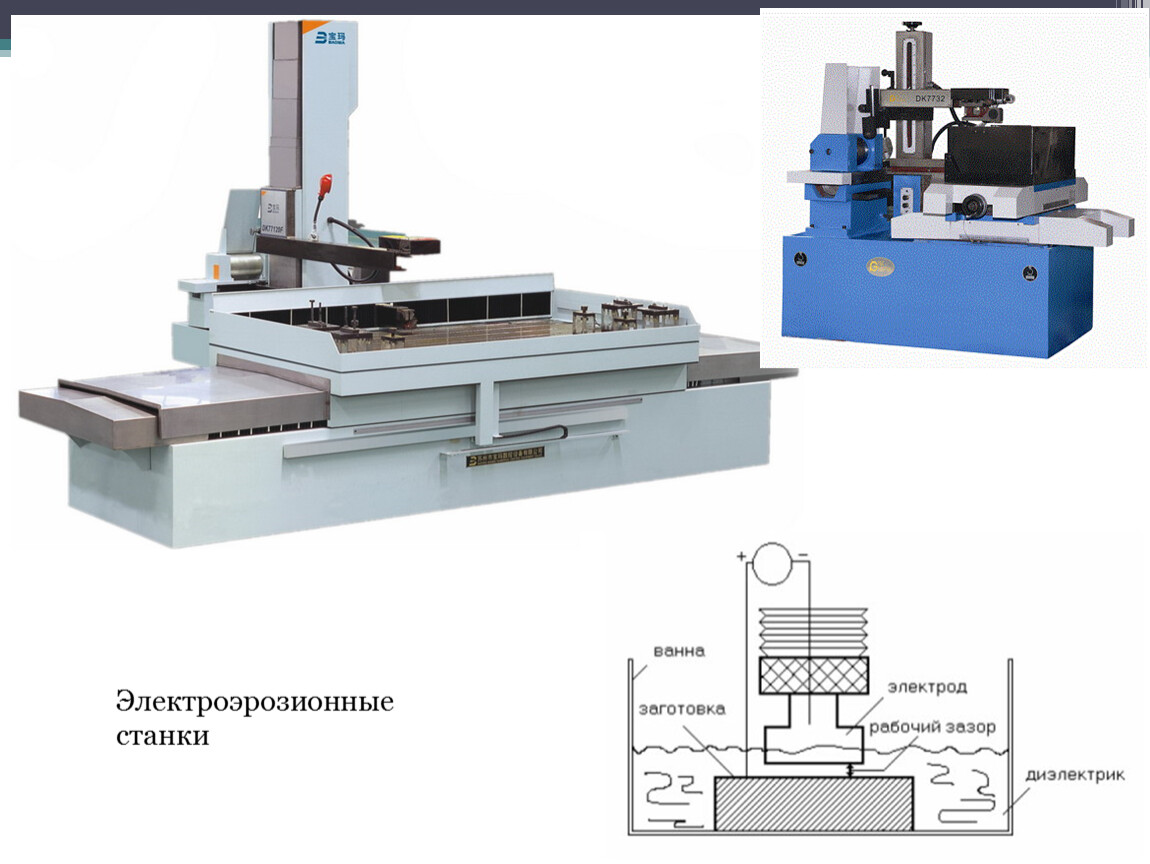

Электроэрозионные
станки

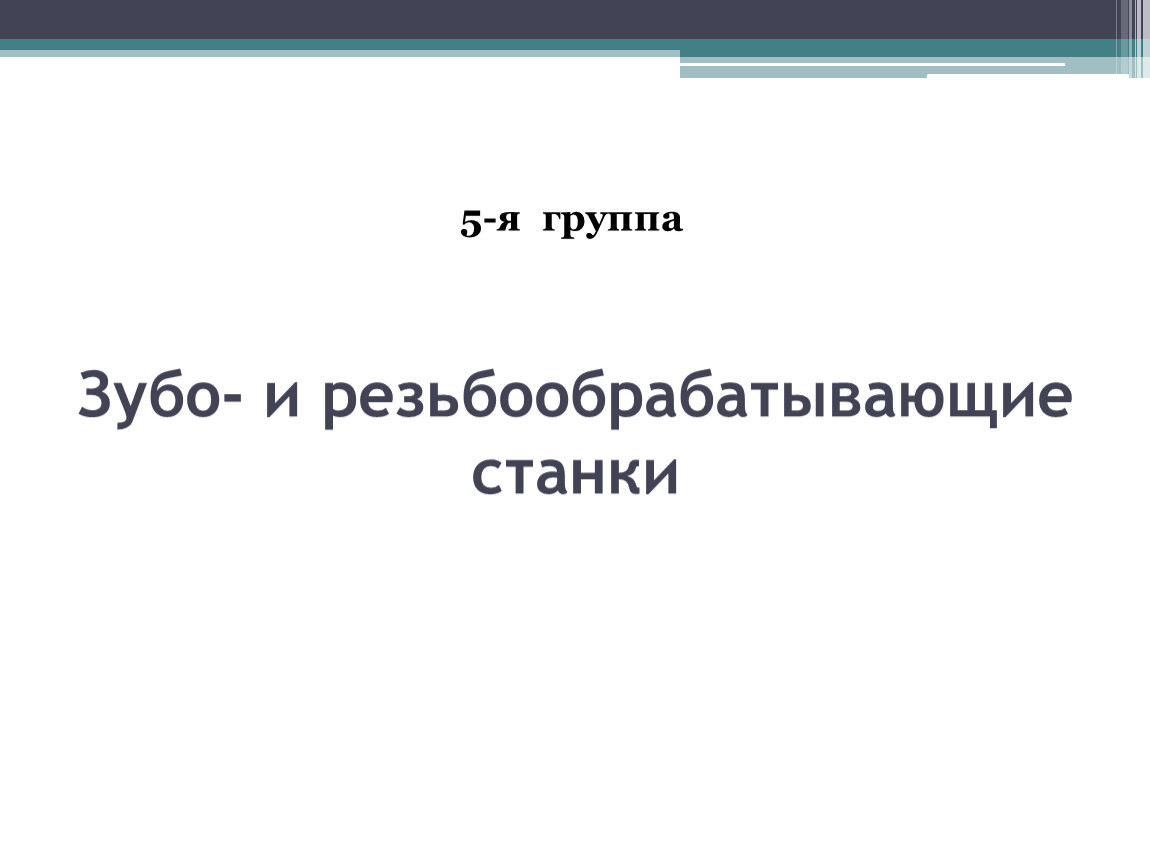

Зубо- и резьбообрабатывающие станки
5-я группа

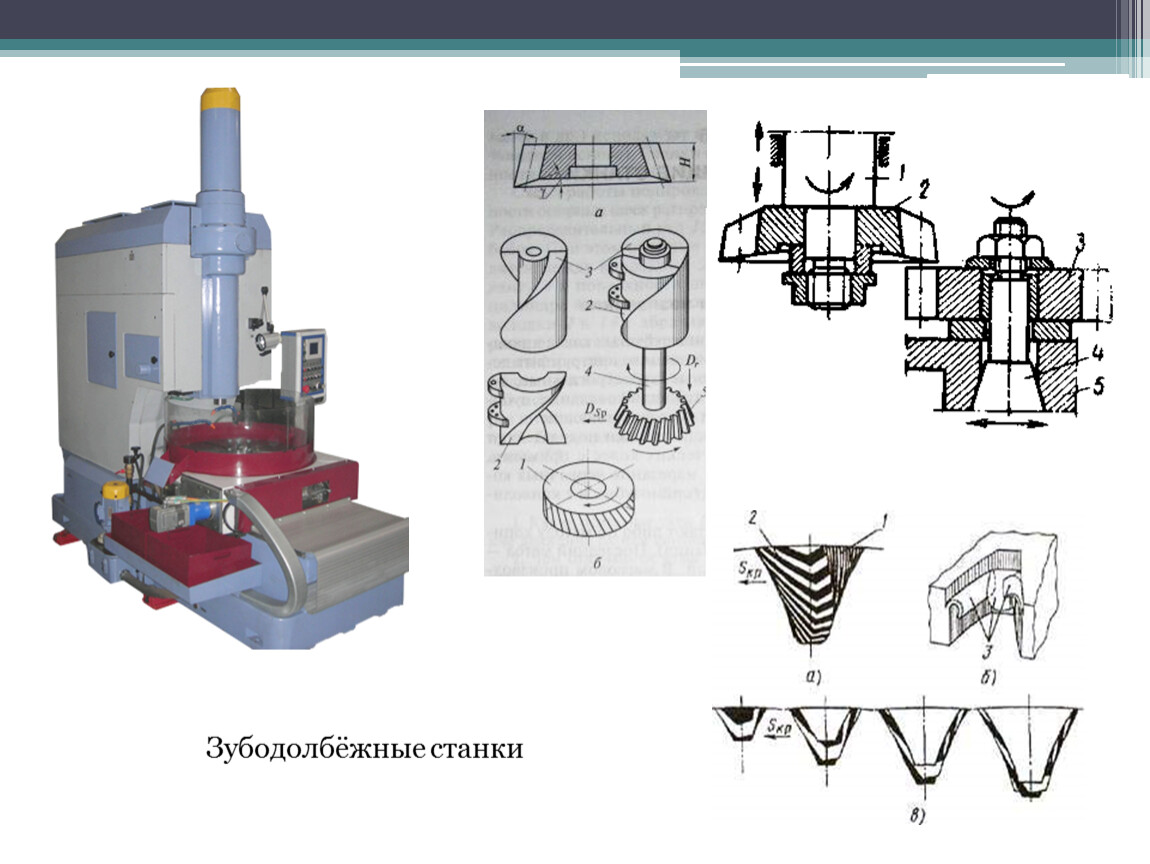

Зубодолбёжные станки

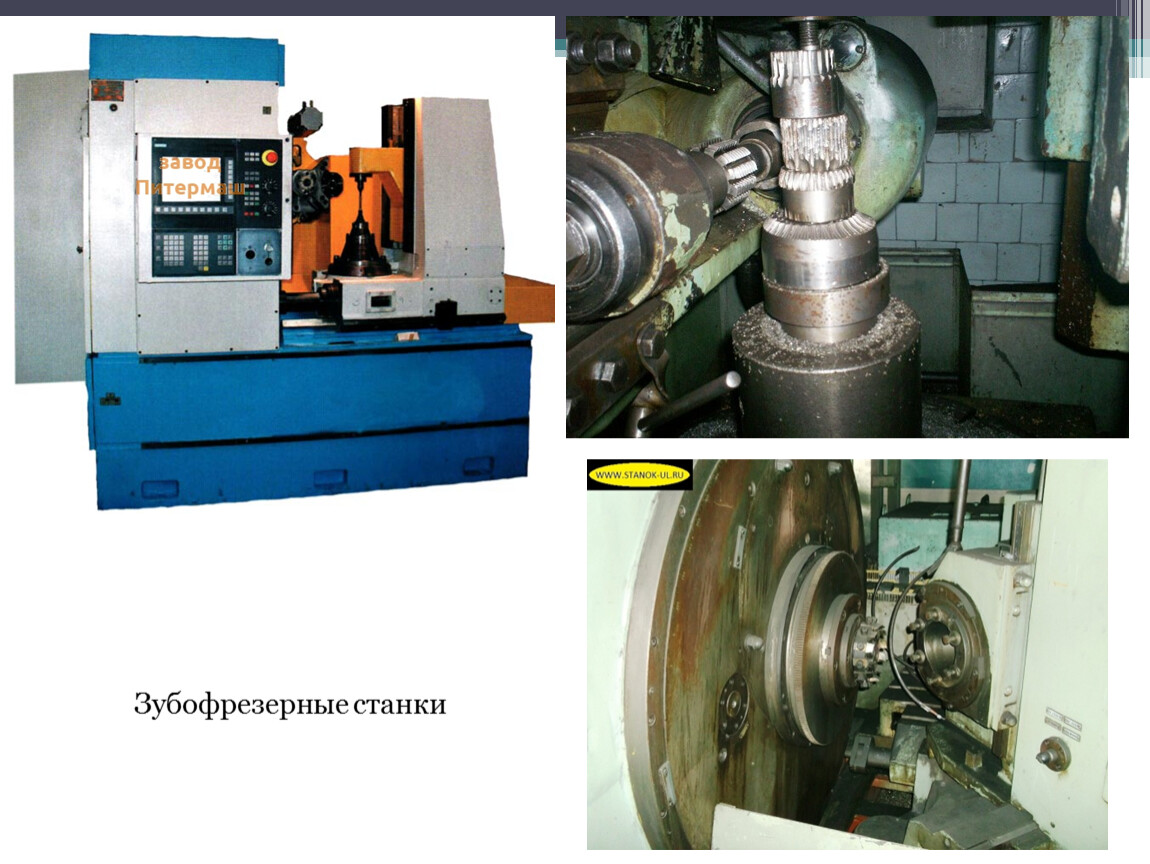

Зубофрезерные станки

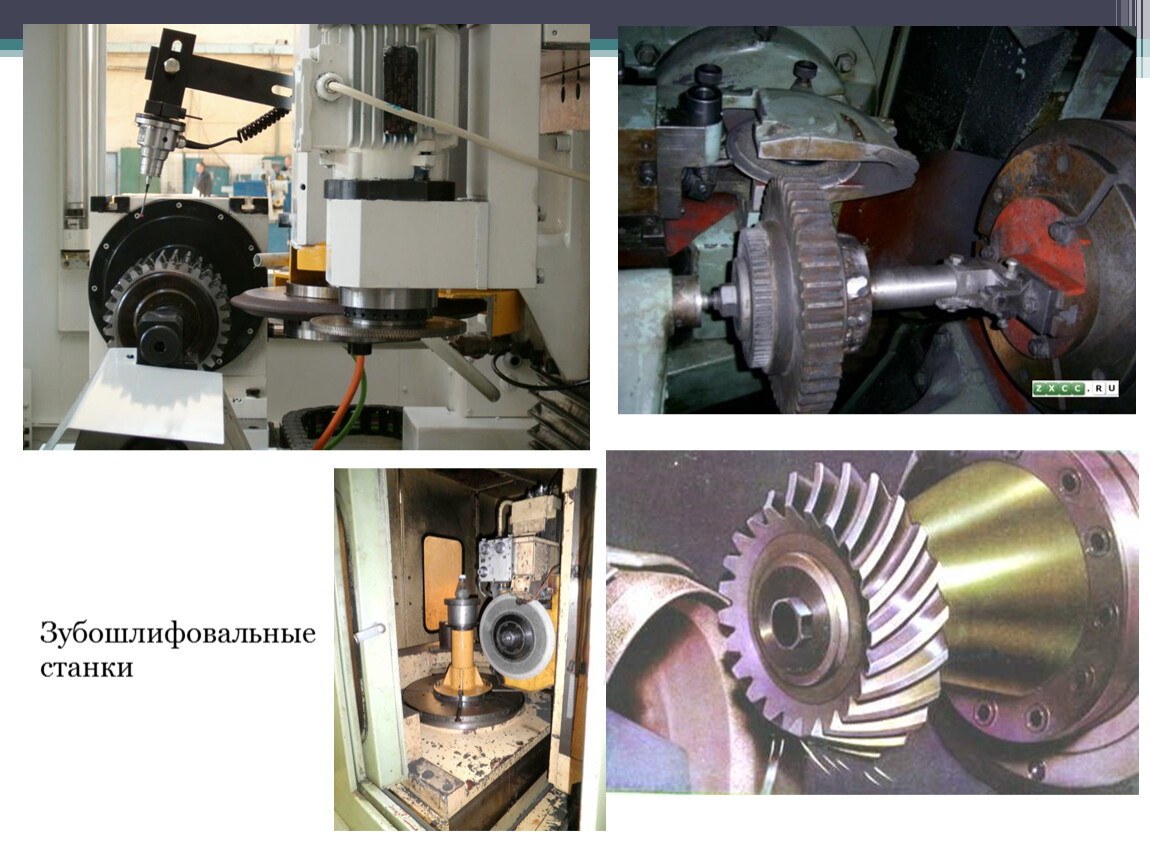

Зубошлифовальные
станки

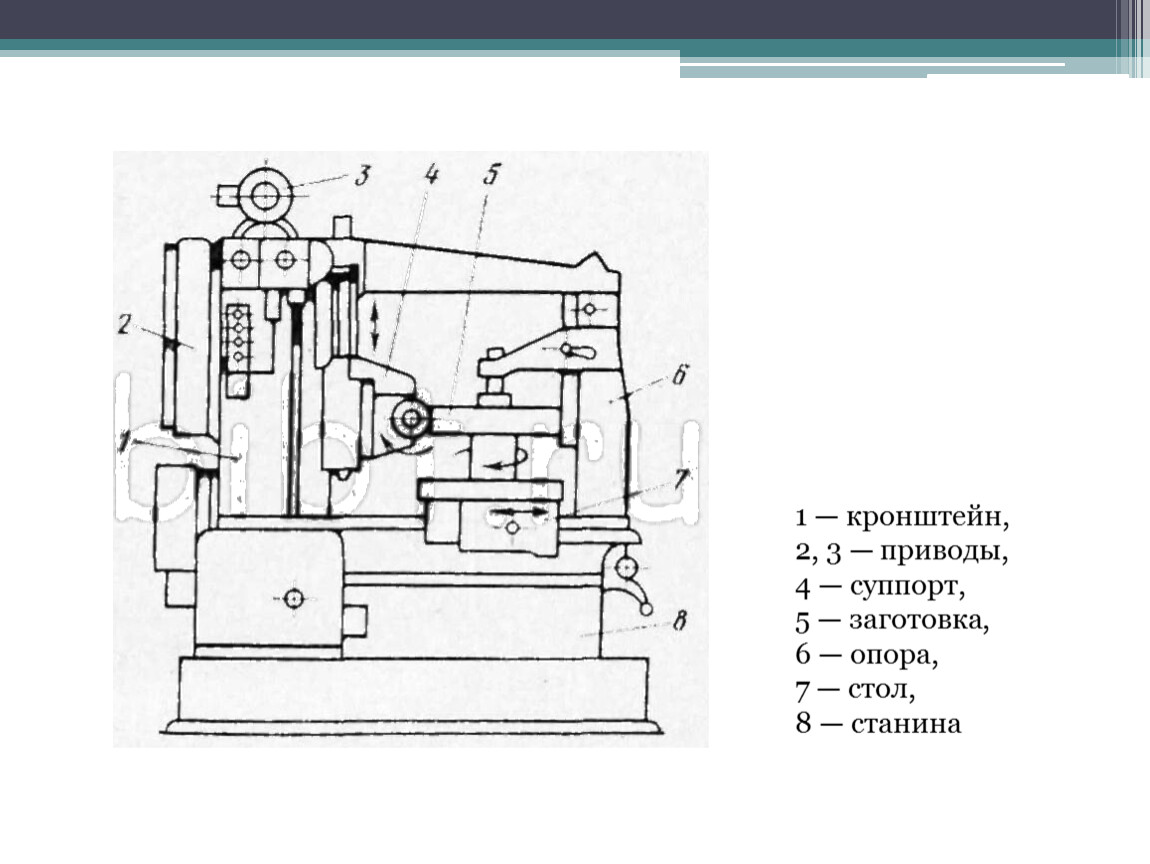

1 — кронштейн,
2, 3 — приводы,
4 — суппорт,
5 — заготовка,
6 — опора,
7 — стол,
8 — станина

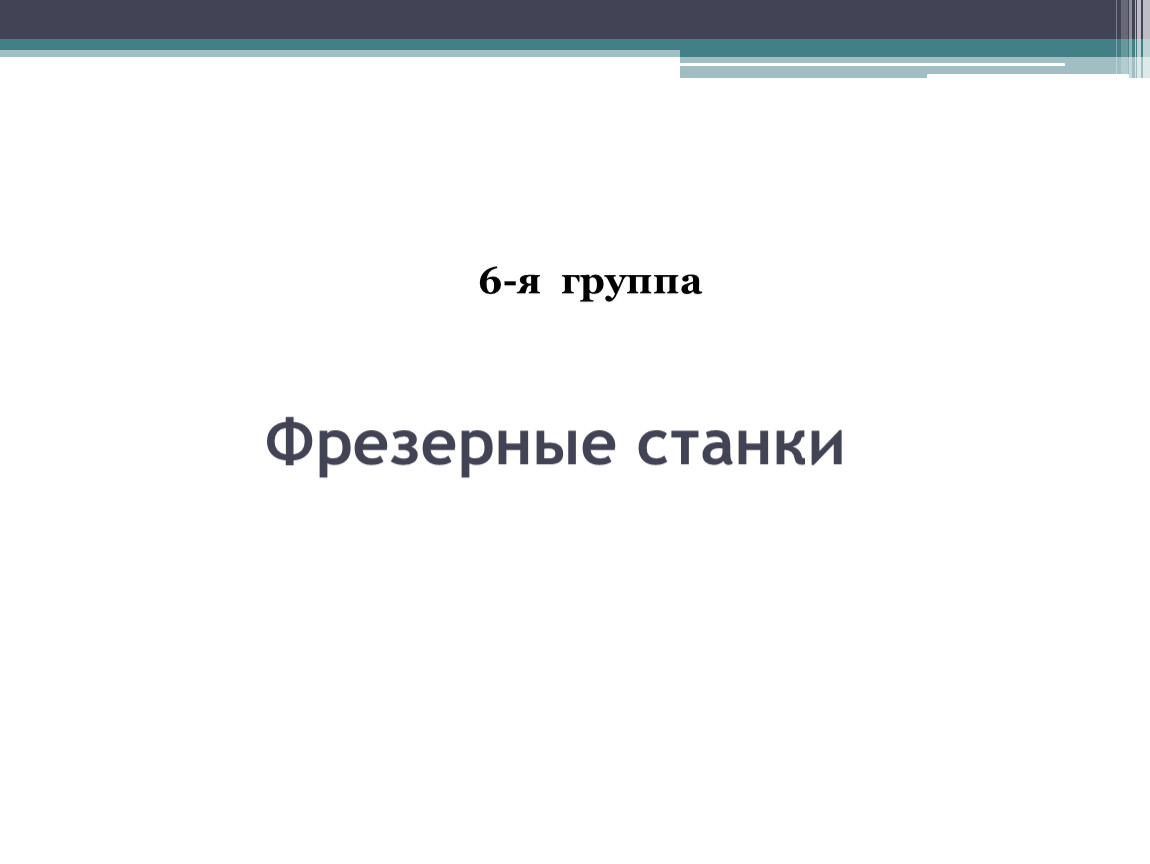

Фрезерные станки
6-я группа

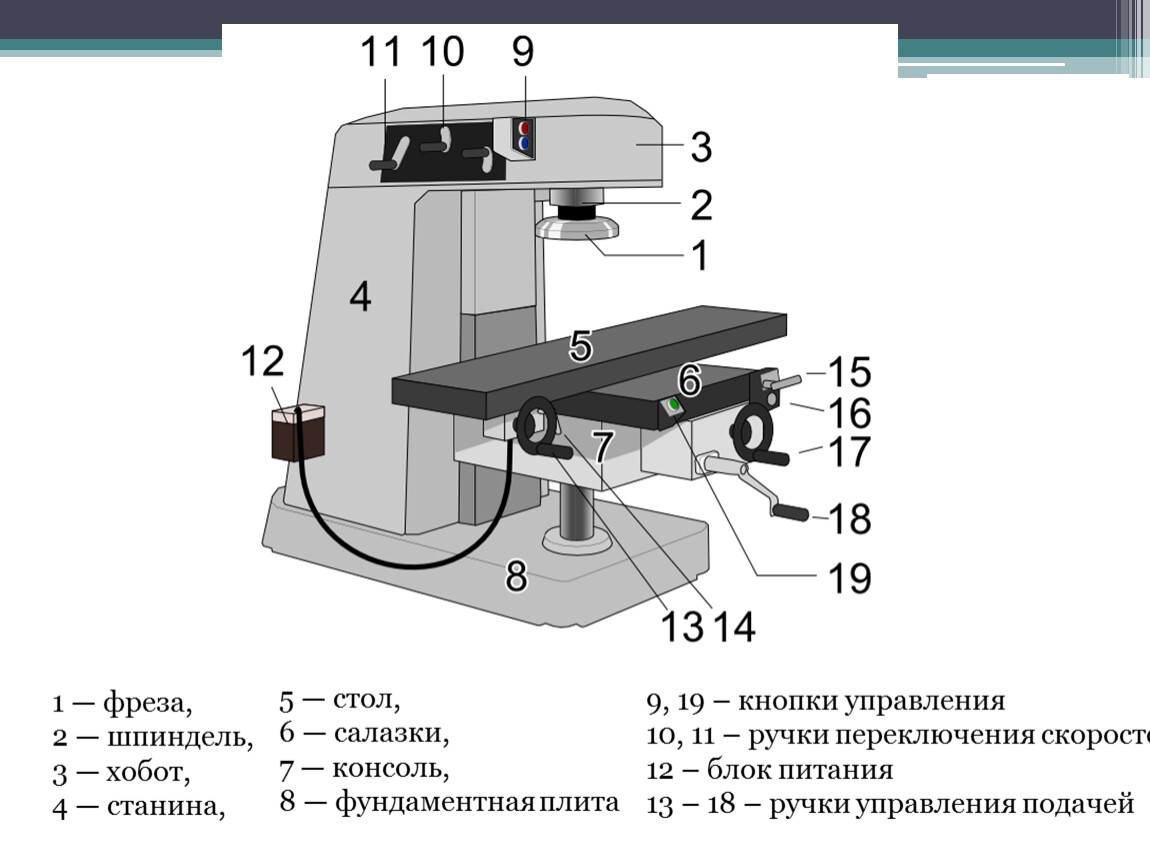

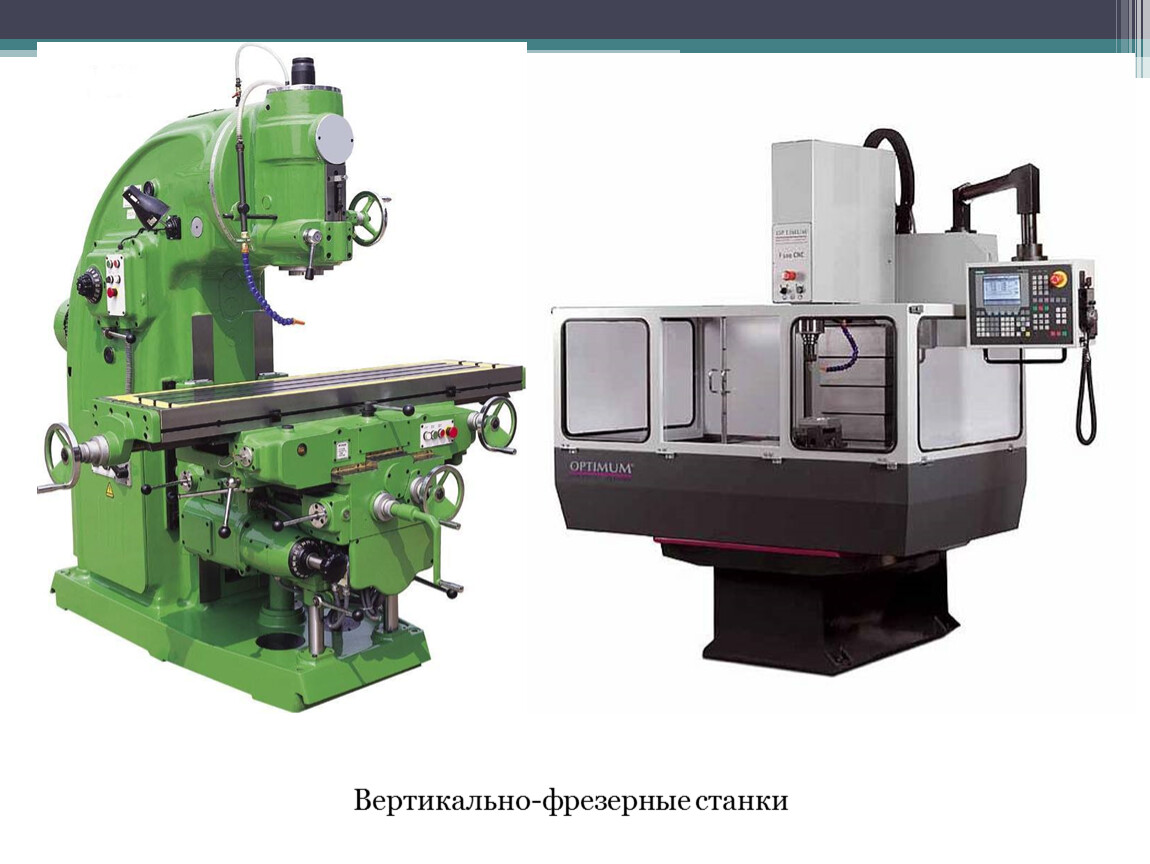

Вертикально-фрезерные станки
1 — фреза,
2 — шпиндель,
3 — хобот,
4 — станина,
5 — стол,
6 — салазки,
7 — консоль,
8 — фундаментная плита
9, 19 – кнопки управления
10, 11 – ручки переключения скоростей
12 – блок питания
13 – 18 – ручки управления подачей

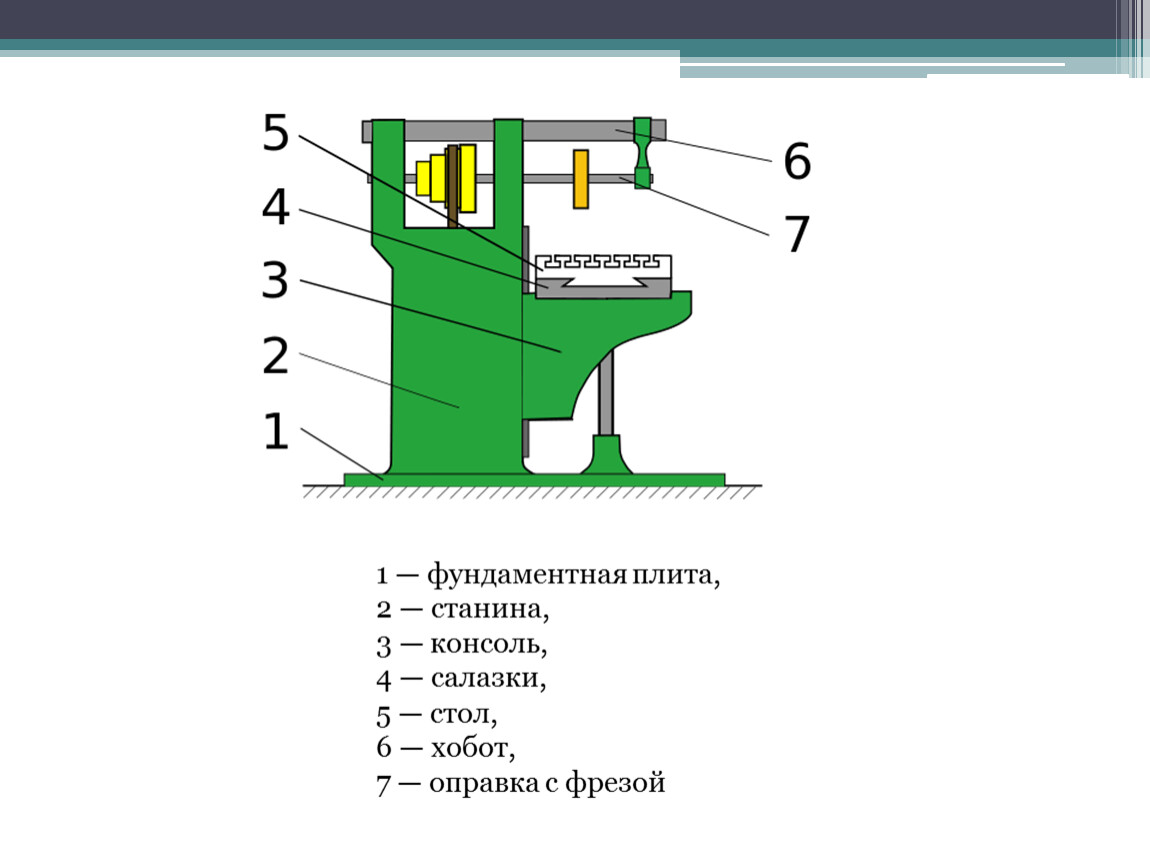

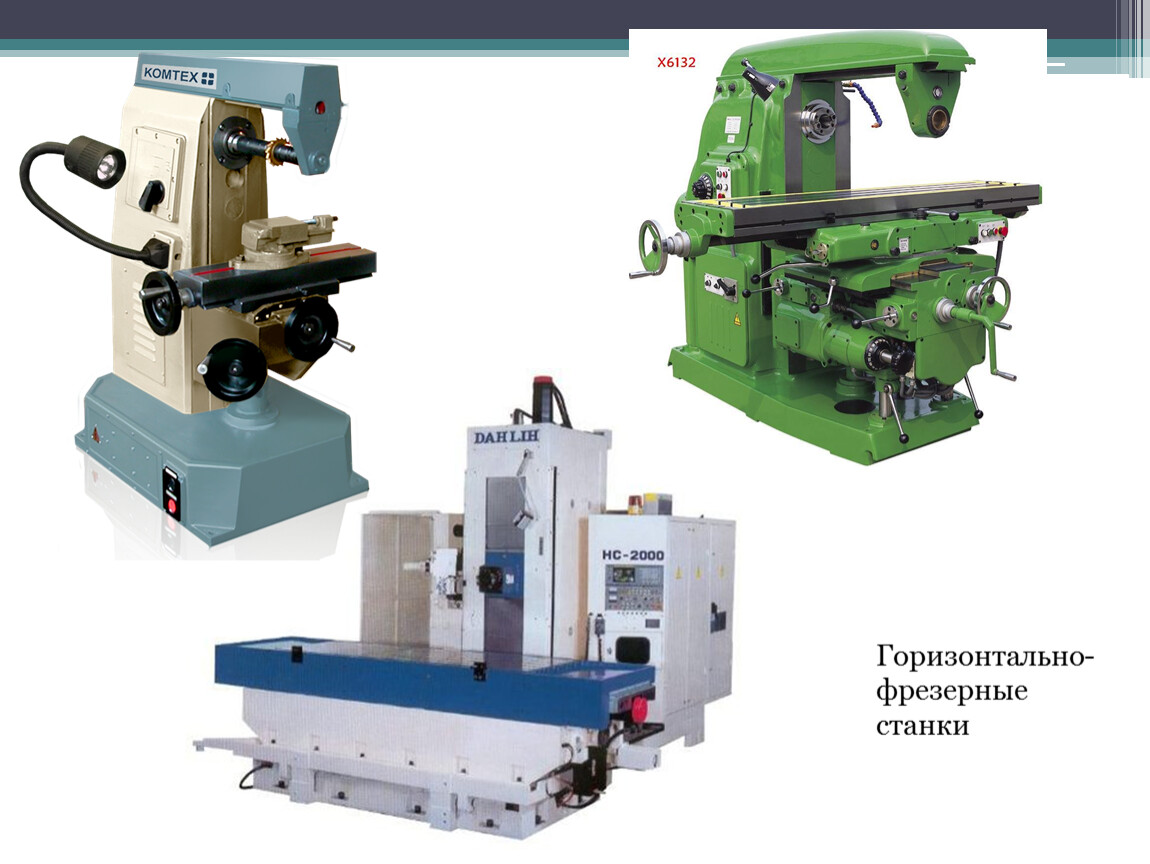

Горизонтально-
фрезерные
станки
1 — фундаментная плита,
2 — станина,
3 — консоль,
4 — салазки,
5 — стол,
6 — хобот,
7 — оправка с фрезой
Продольно-фрезерные
станки

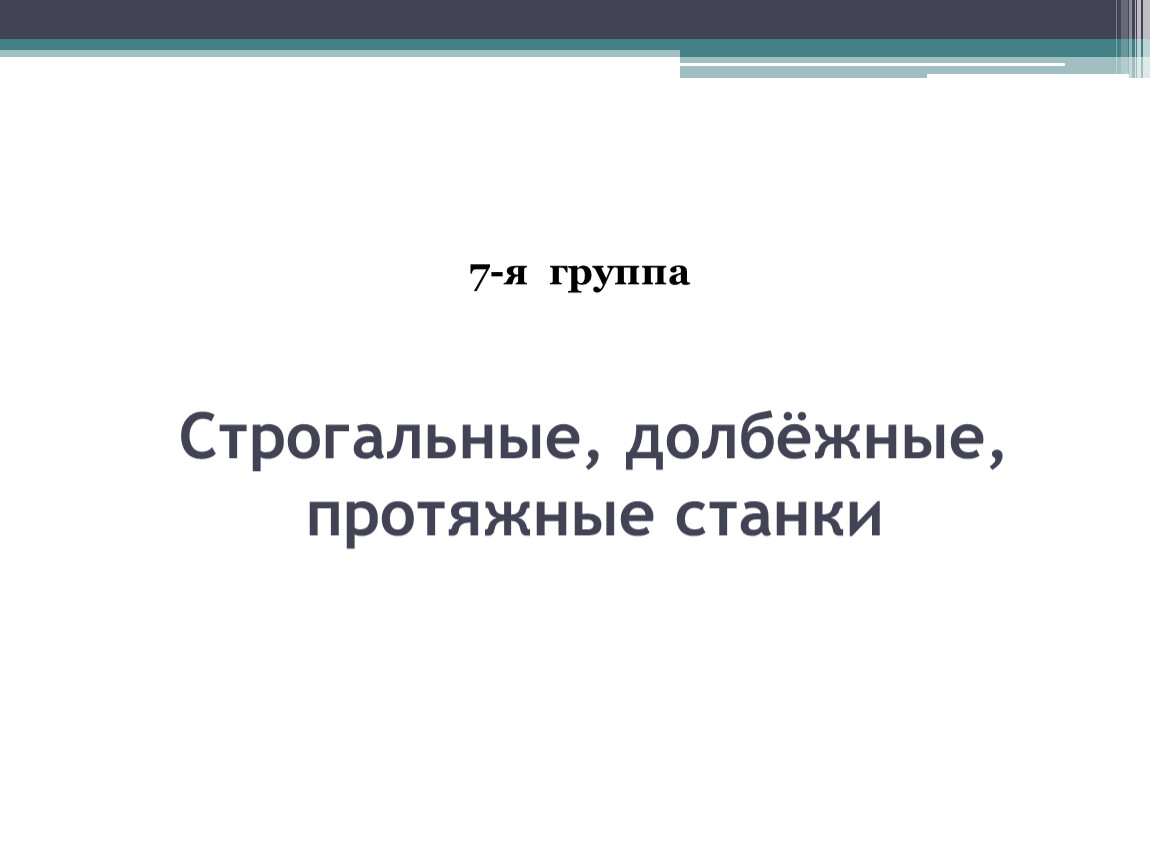

Строгальные, долбёжные, протяжные станки
7-я группа

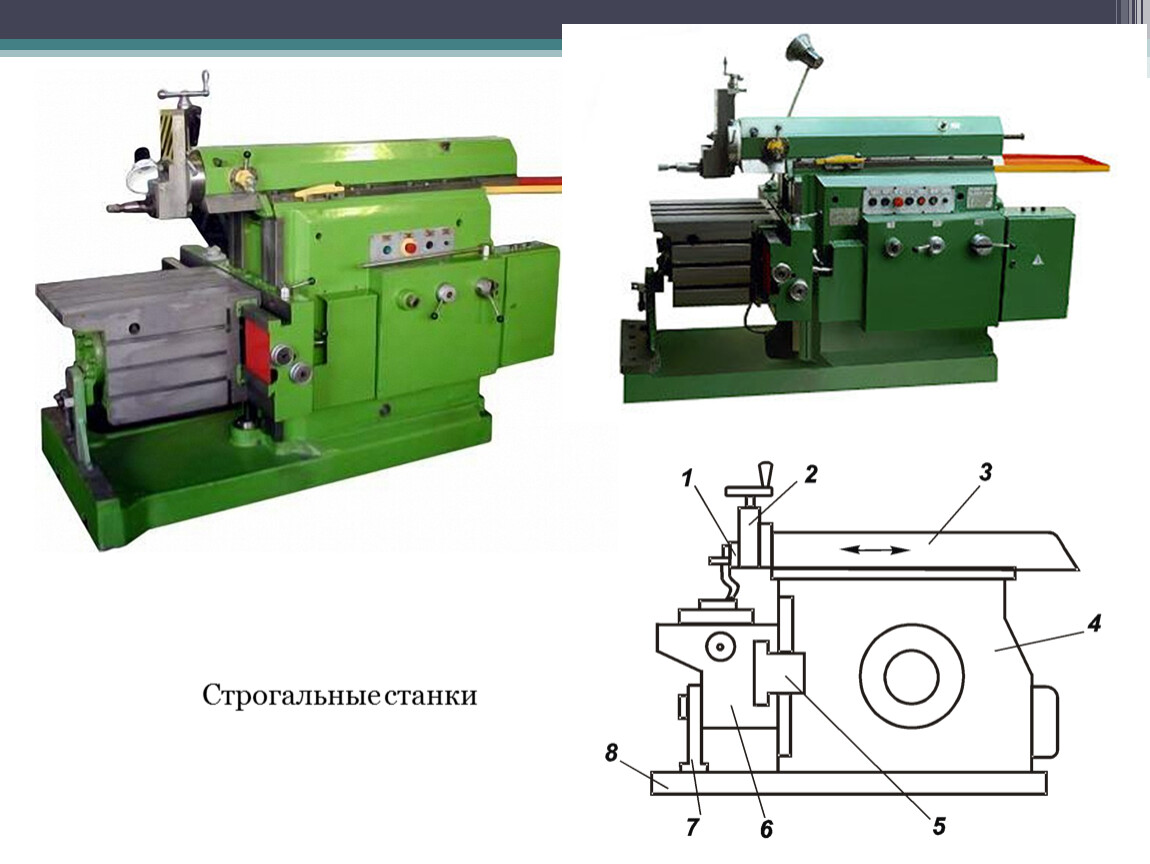

Строгальные станки
1 – держатель инструмента
2 – суппорт
3 – ползун
4 – станина
5 – траверса
6 – стол
7 – стойка
8 – фундаментная плита

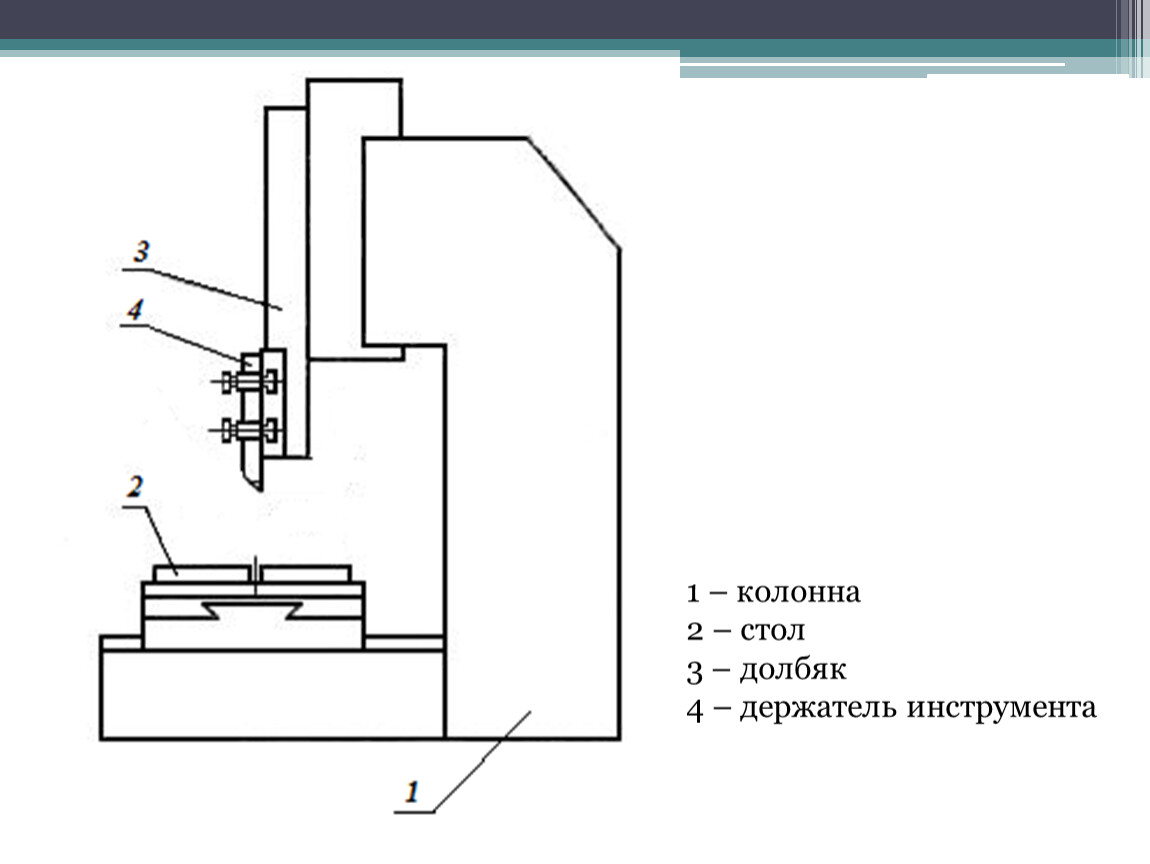

Долбёжные станки
1 – колонна
2 – стол
3 – долбяк
4 – держатель инструмента

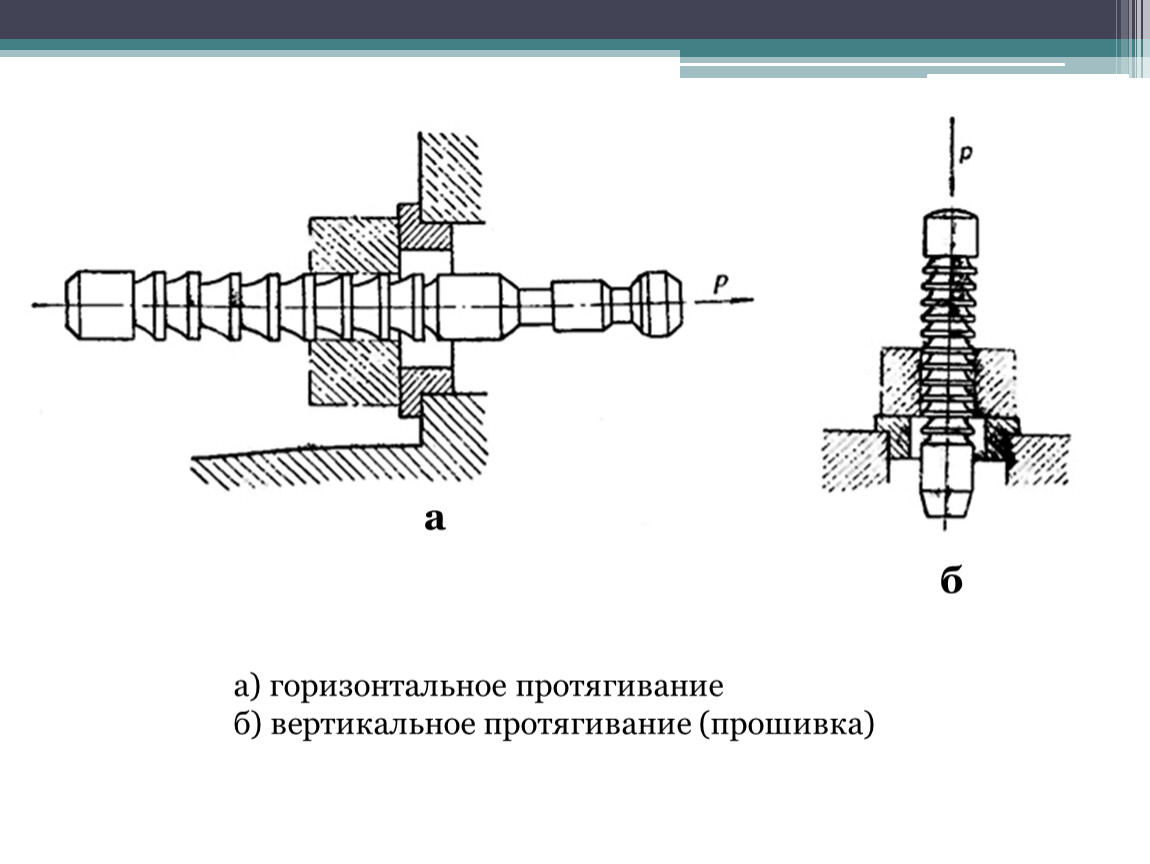

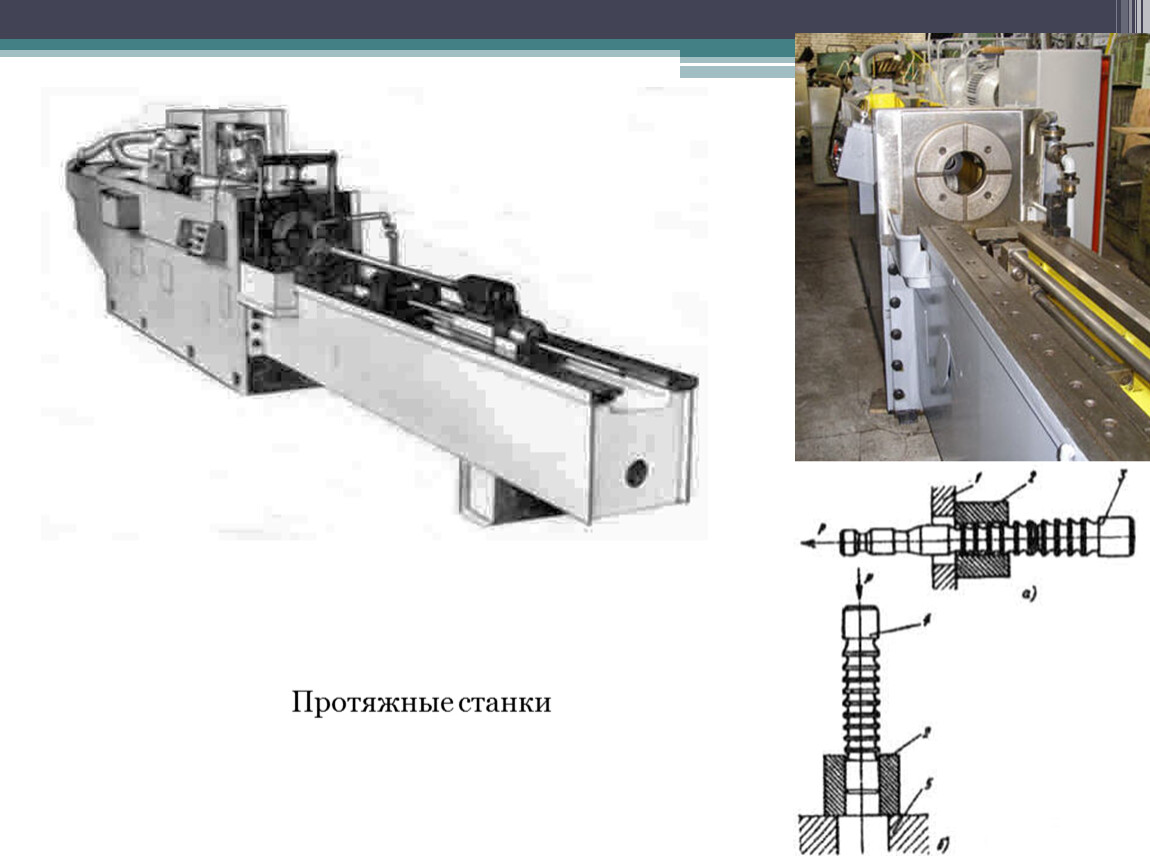

Протяжные станки
а) горизонтальное протягивание
б) вертикальное протягивание (прошивка)
а
б

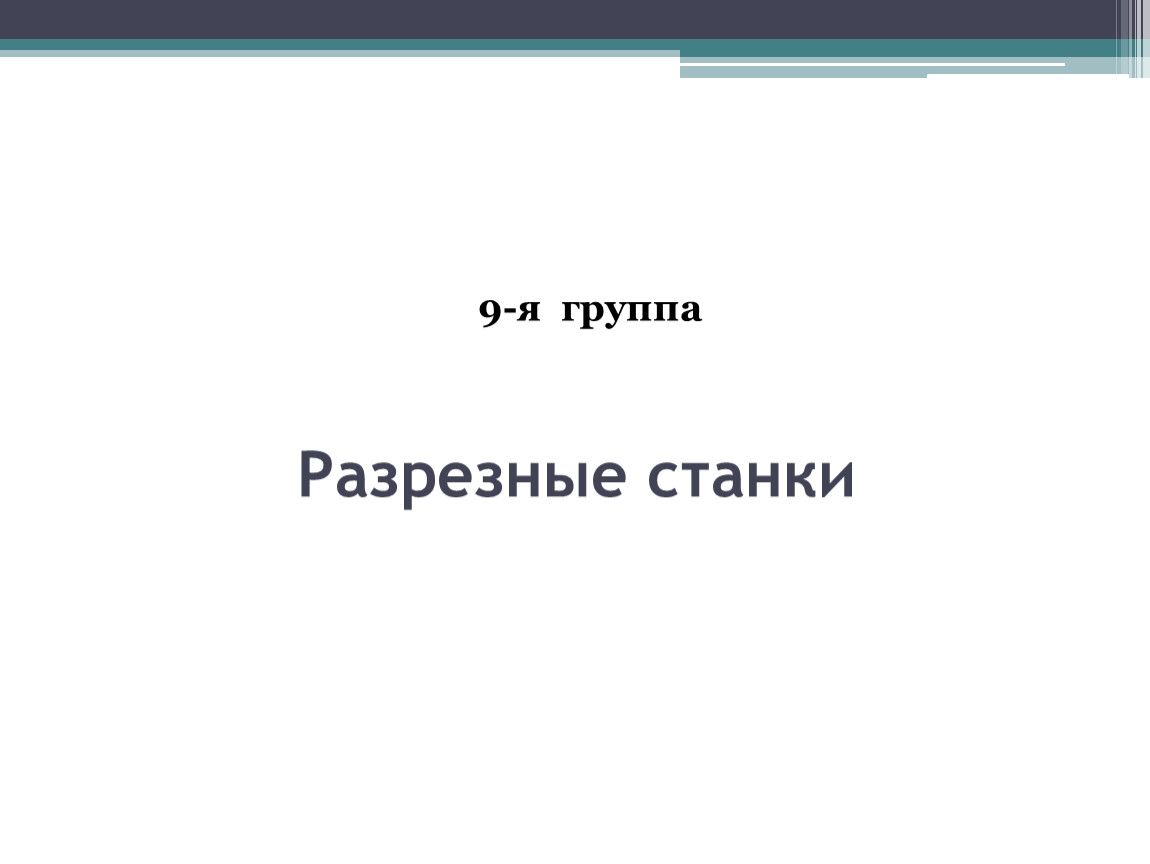

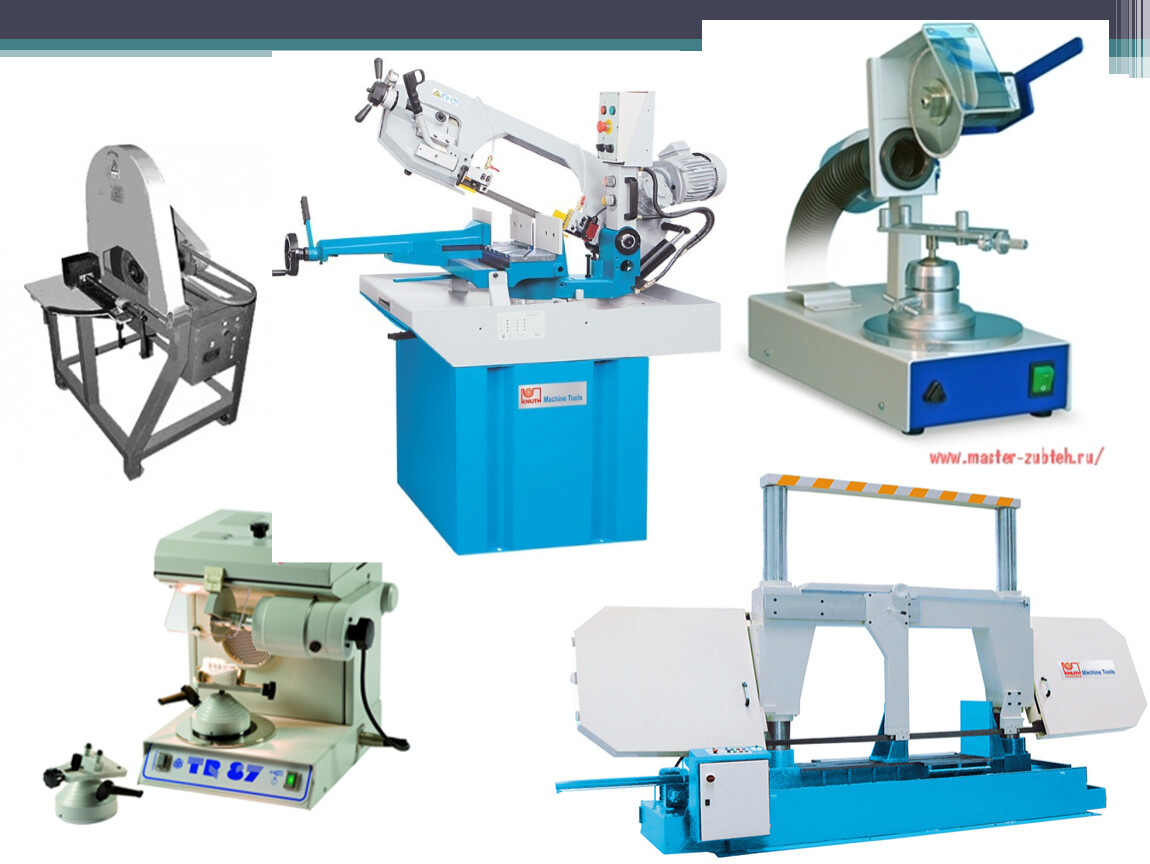

Разрезные станки
9-я группа
Разные станки
10-я группа

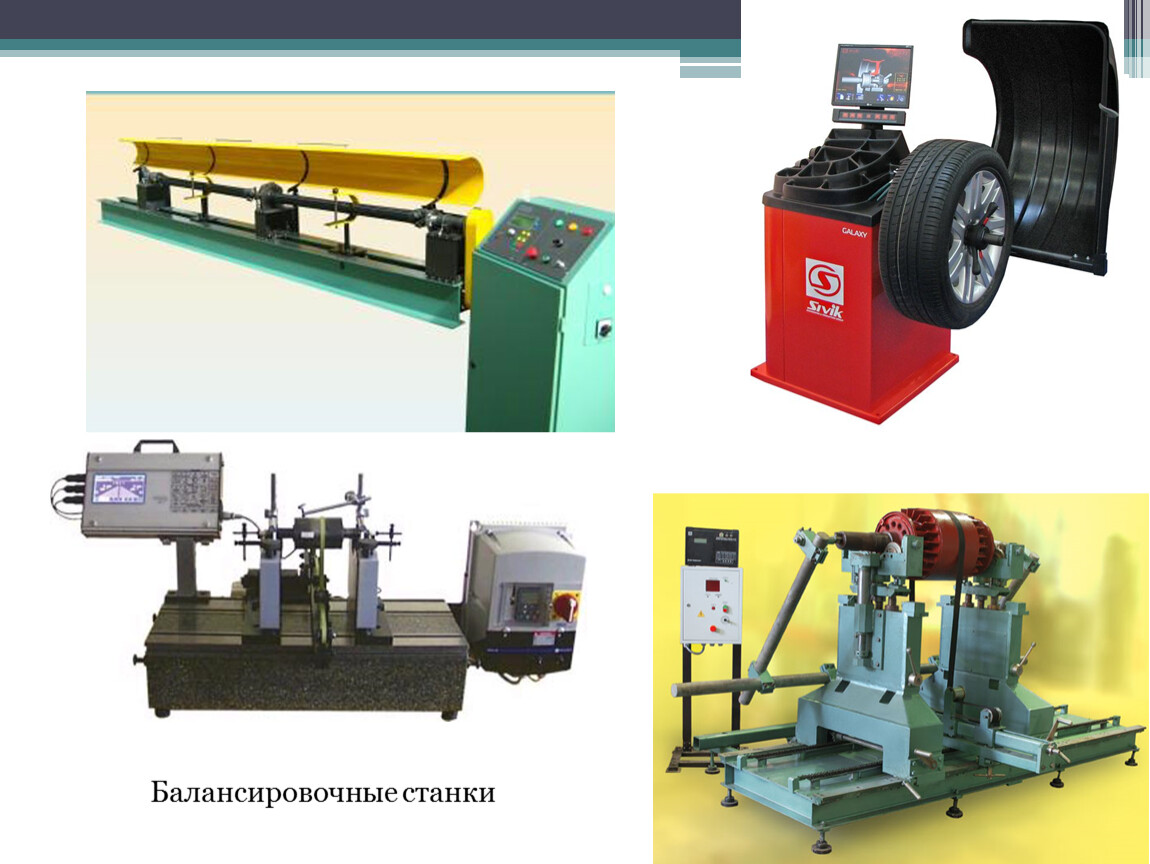

Балансировочные станки

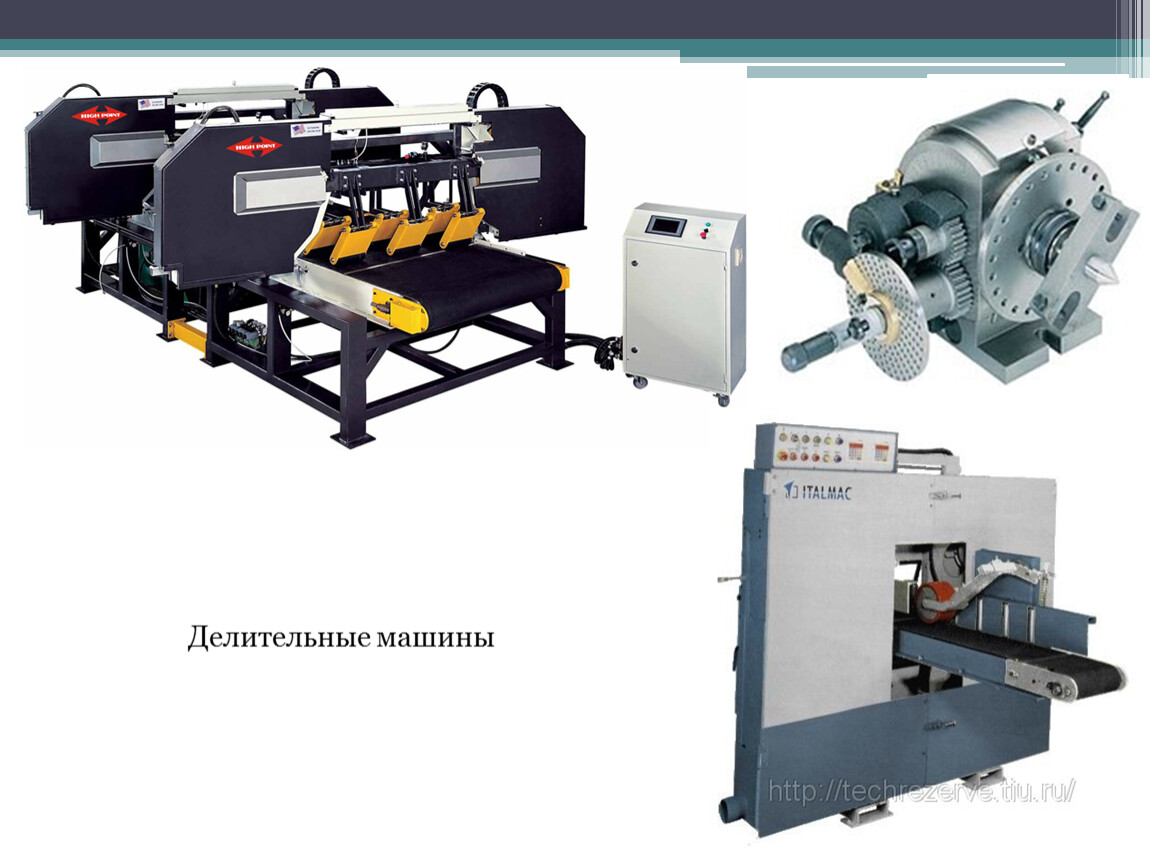

Делительные машины

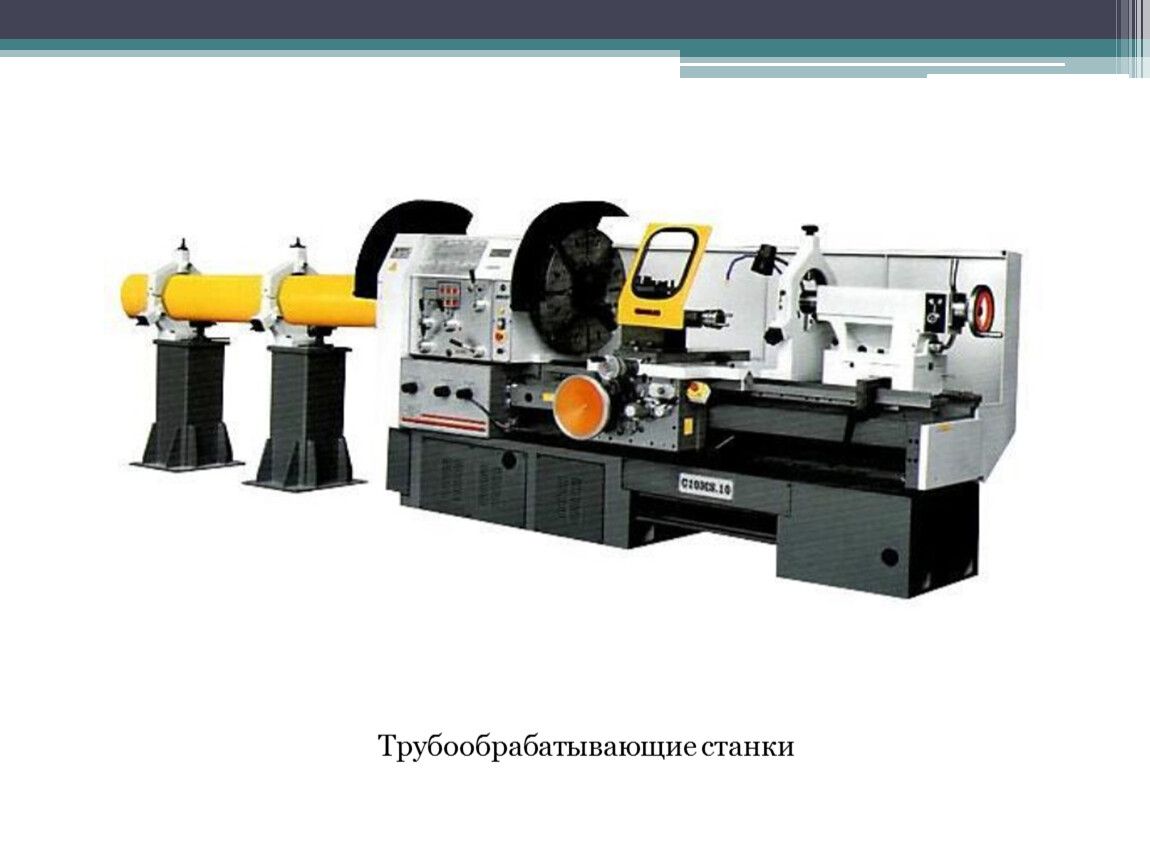

Трубообрабатывающие станки
