Презентация "Удивительное электричество"

Удивительное
электричество

8 класс

…Ум заключается не только в знании, но и в умении прилагать знание на деле.
Аристотель

«Разминка»
«Составление таблицы»
Выбор правильных формул
Нахождение ключевого слова
Нахождение неточностей цепи
Опыт, опыт
Кроссворд
Решение задач
Электричество в живой и неживой природе.
Итоги урока

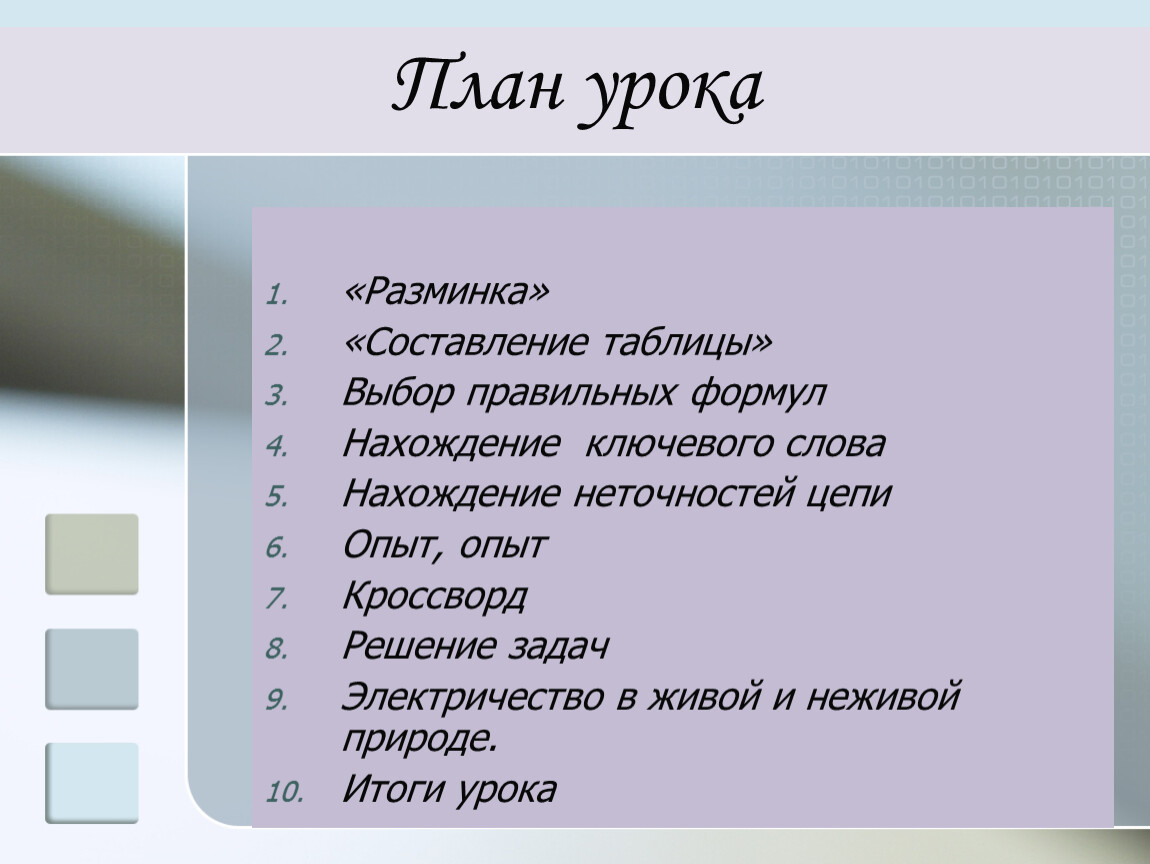

План урока

Как искать общее сопротивление цепи, в которой потребители соединены последовательно

Электрическим током называется

Единица электрического сопротивления

Формула закона Ома для участка цепи

Действия электрического тока

Мощность равна отношению работы к

Закон о тепловом действии тока принадлежит

Электрическое сопротивление зависит от

упорядоченное движение заряженных частиц.

Ом

тепловое, химическое, магнитное

времени

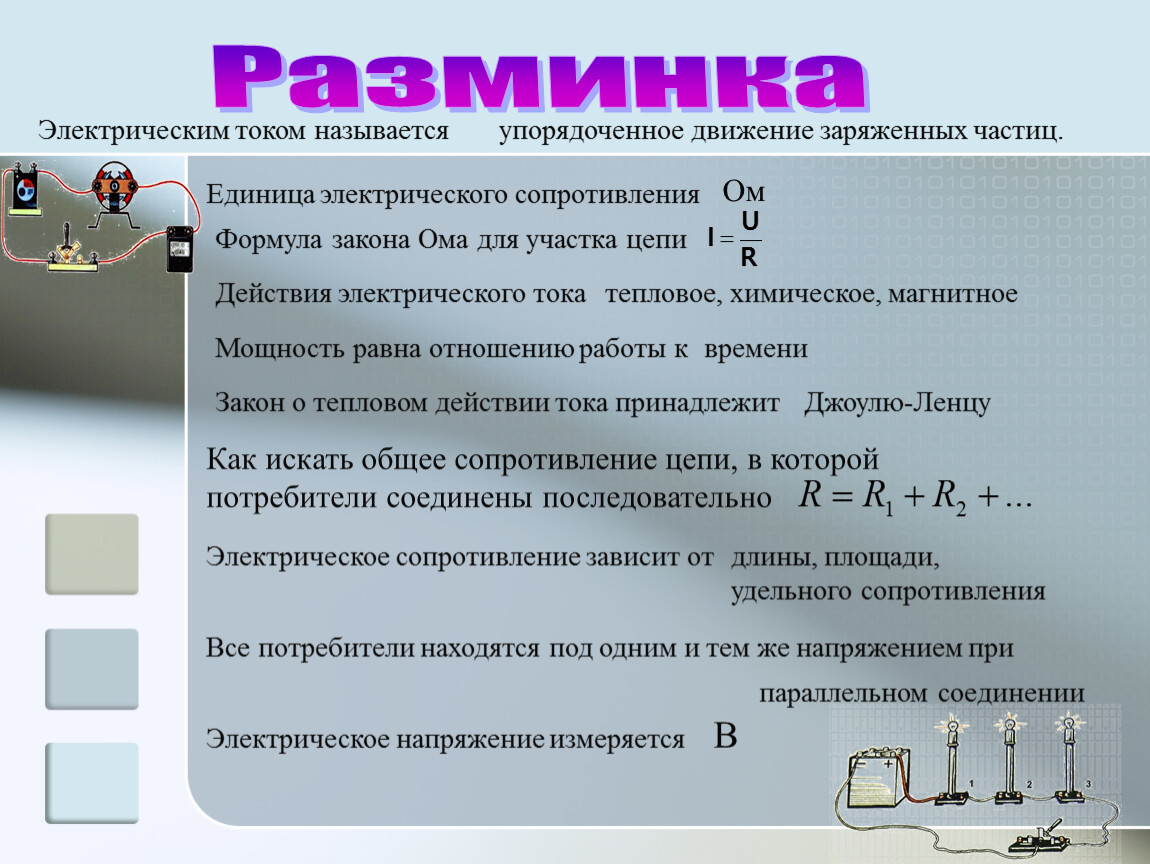

Разминка

Джоулю-Ленцу

длины, площади, удельного сопротивления

Все потребители находятся под одним и тем же напряжением при

параллельном соединении

Электрическое напряжение измеряется

В

Электрический ток направлен от

Амперметр включается в цепь

Формула закона Джоуля  -  Ленца

При трении  стекла о шелк электроны переходят

В ядре атома находятся

Отрицательный   ион  -  атом

Электроскоп   -   прибор для

Единица  силы тока -

1 кВт ч -  единица

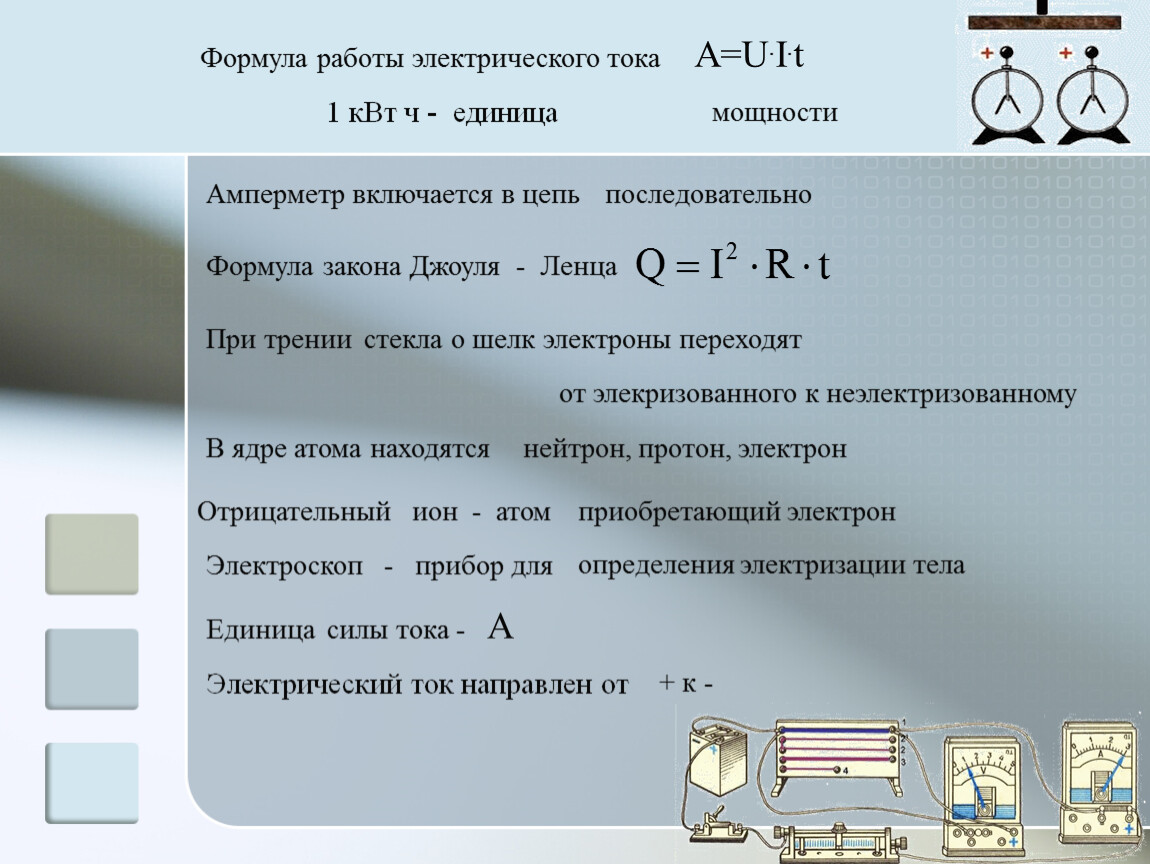

Формула работы электрического тока

A=U.I.t

мощности

последовательно

от элекризованного к неэлектризованному

нейтрон, протон, электрон

приобретающий электрон

определения электризации тела

А

+ к -

Одноименные заряды

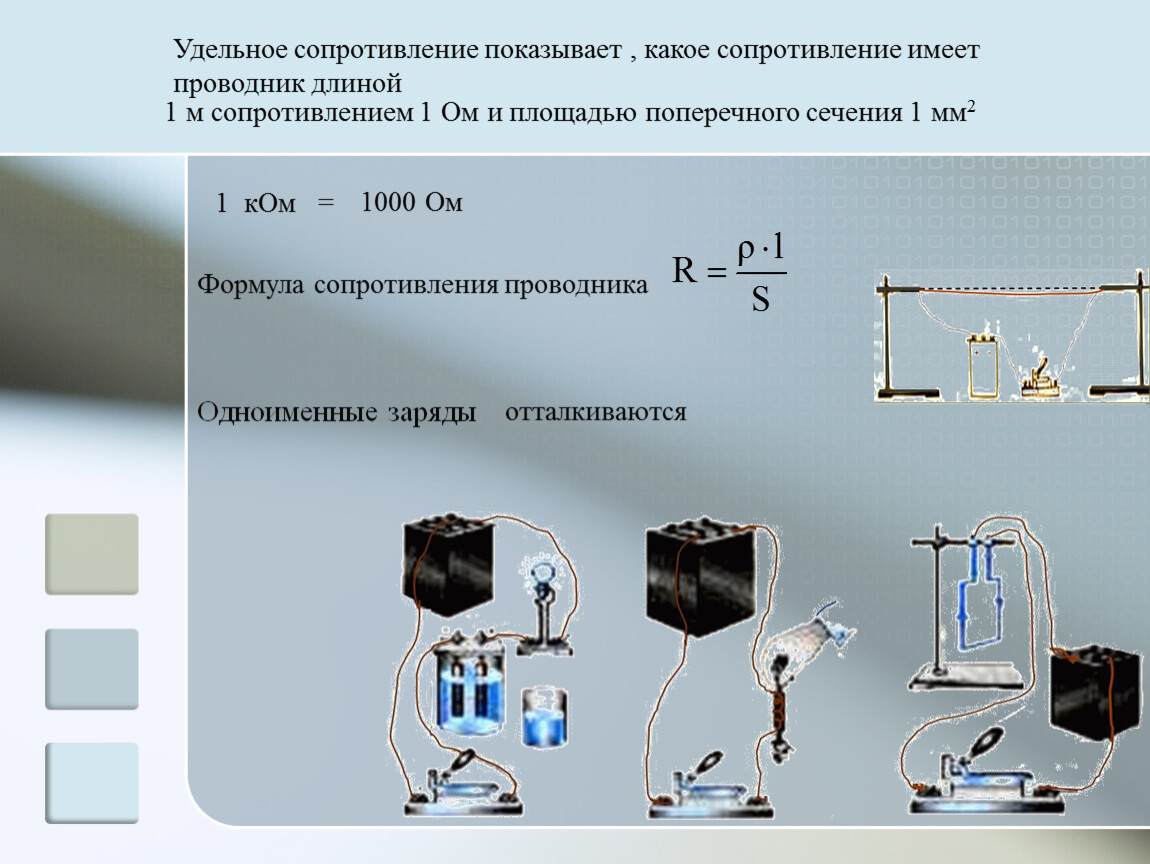

Удельное сопротивление показывает , какое сопротивление имеет проводник длиной

1  кОм   =

Формула сопротивления проводника

1 м сопротивлением 1 Ом и площадью поперечного сечения 1 мм2

1000 Ом

отталкиваются

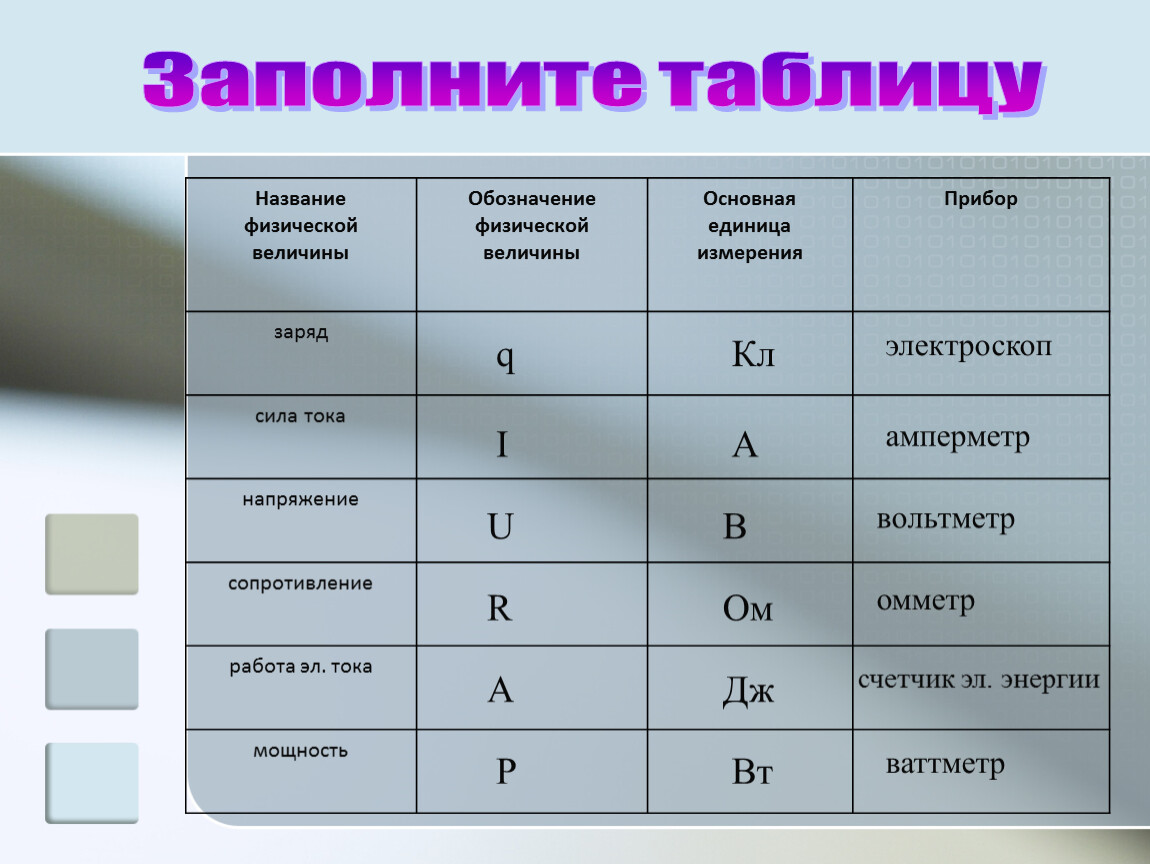

Заполните таблицу

q

Кл

электроскоп

I

А

амперметр

U

В

вольтметр

R

Ом

омметр

A

Дж

счетчик эл. энергии

P

Вт

ваттметр

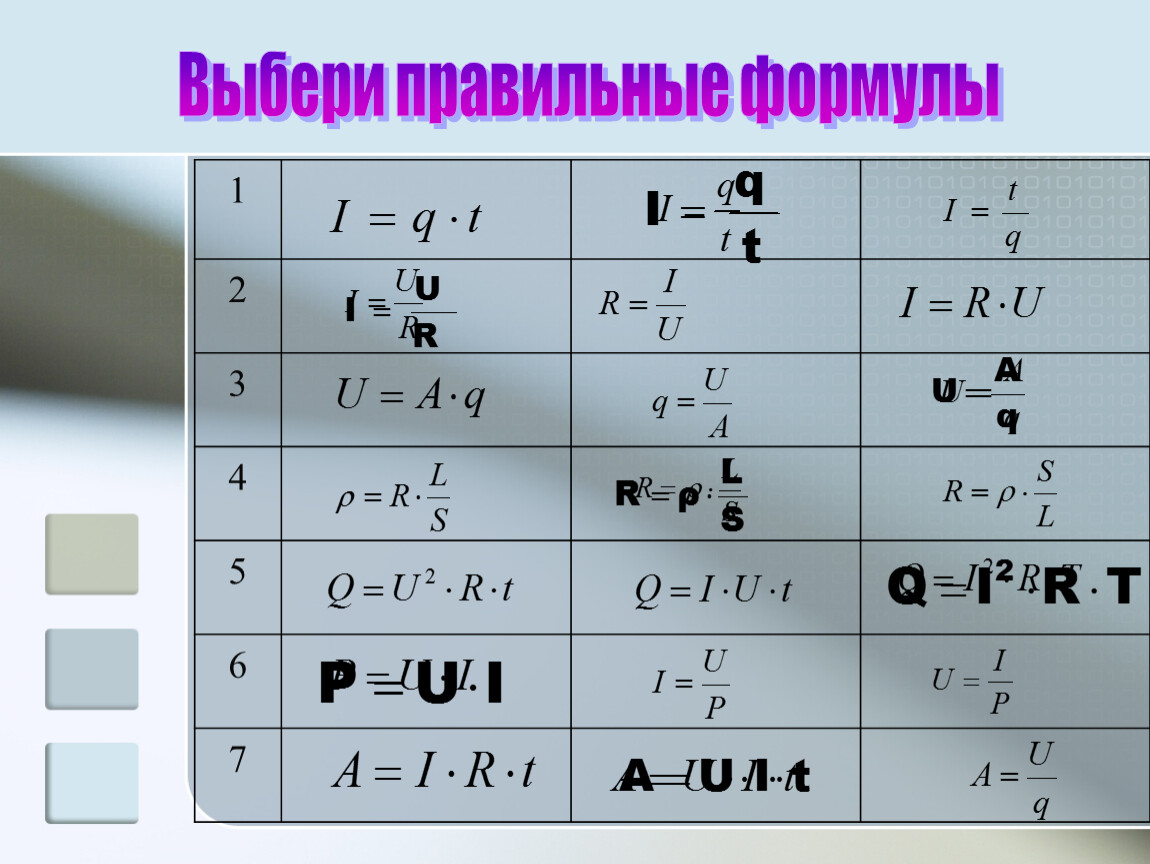

Выбери правильные формулы

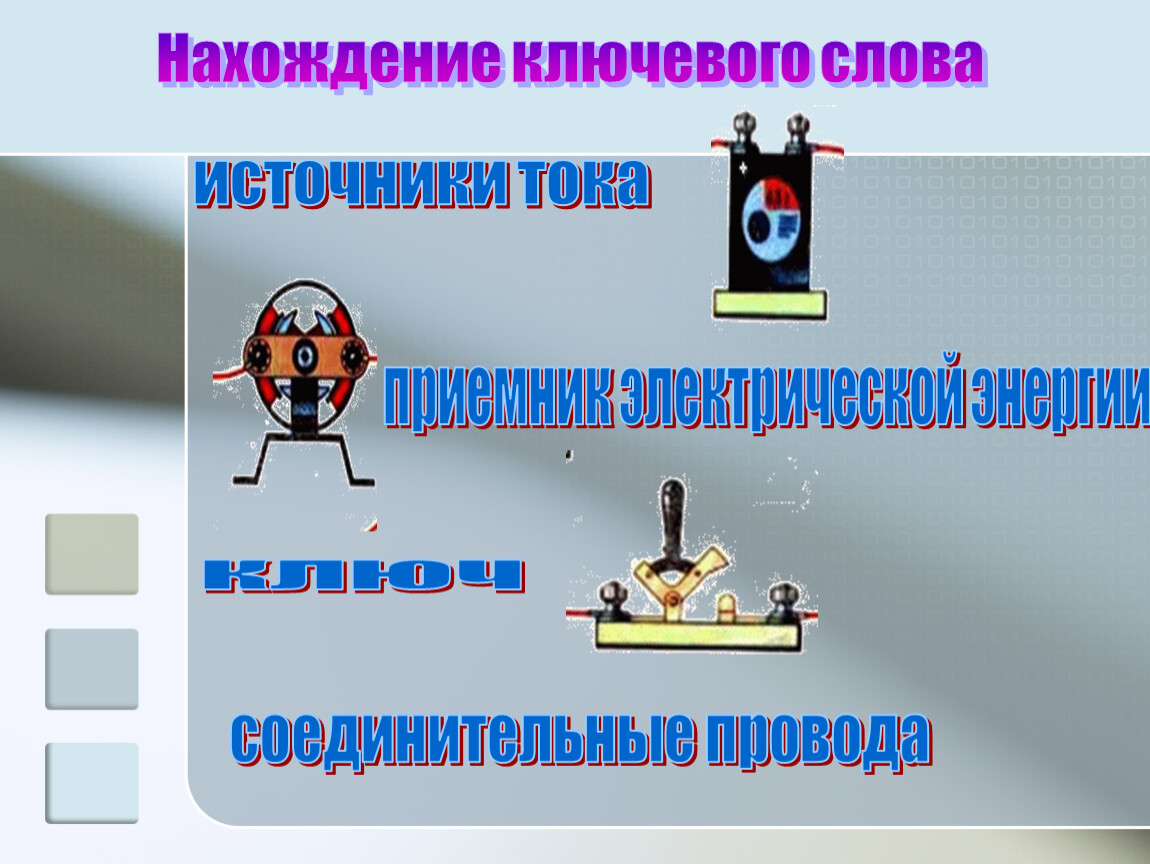

Нахождение ключевого слова

источники тока

приемник электрической энергии

ключ

соединительные провода

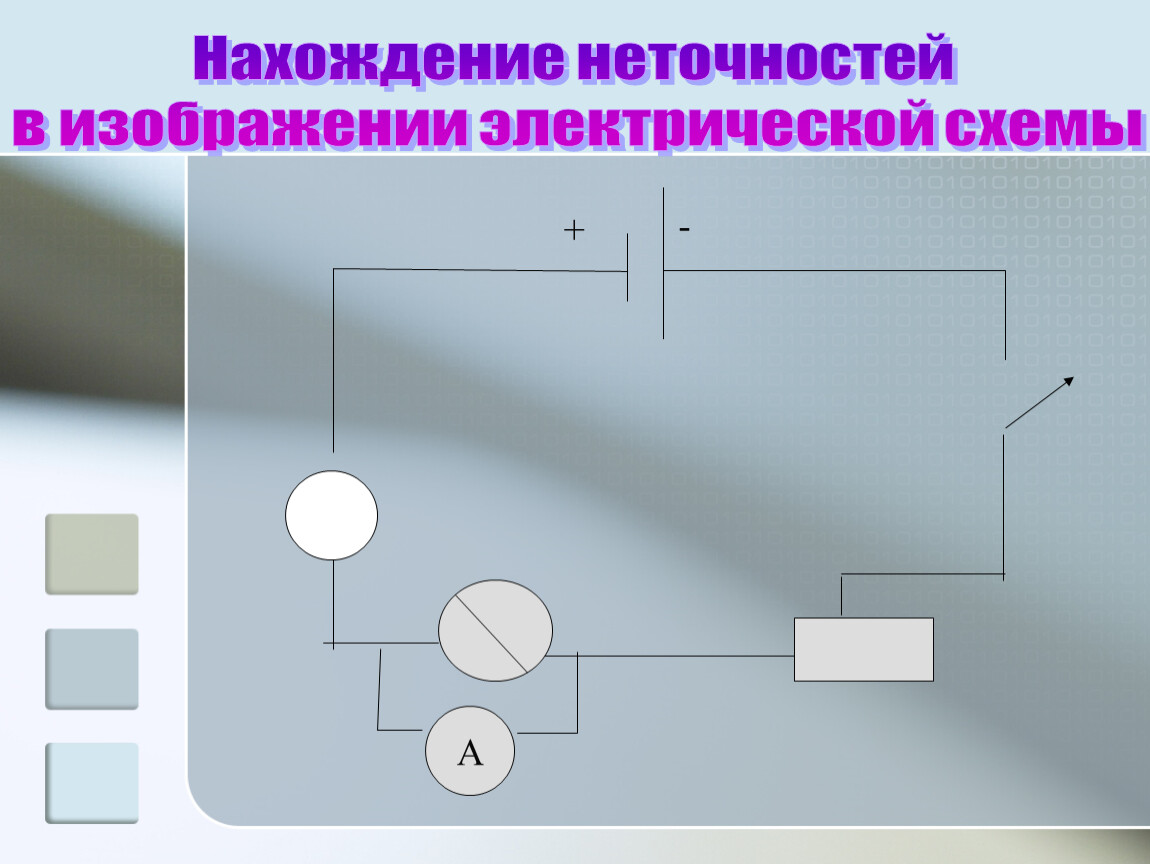

Нахождение неточностей
в изображении электрической схемы

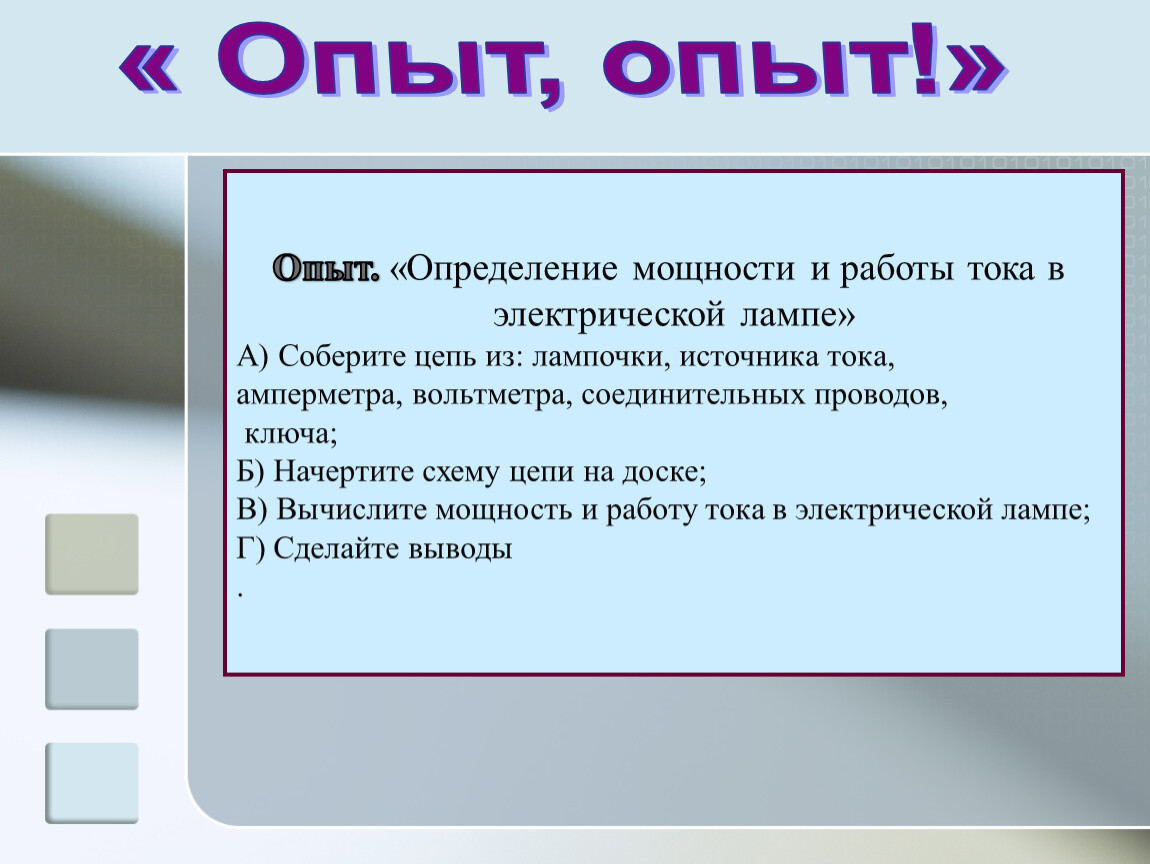

Опыт. «Определение мощности и работы тока в
электрической лампе»
А) Соберите цепь из: лампочки, источника тока,
амперметра, вольтметра, соединительных проводов,
ключа;
Б) Начертите схему цепи на доске;
В) Вычислите мощность и работу тока в электрической лампе;
Г) Сделайте выводы
.

Взаимодействие между одноименными зарядами.

2. Ученый, впервые установивший взаимосвязь между I, U, R.

10. Прибор, с помощью которого измеряют силу тока в электрической цепи.

3. Величина, характеризующая зависимость силы тока от свойств проводника.

4. Взаимодействие между разноименными зарядами.

5. Величина, от которой зависит работа электрического тока.

6. Прибор, условное обозначение которого имеет вид

7. Ученый, в честь которого названа единица силы тока.

8. Ученый, первый создавший гальванический элемент.

9. Прибор, с помощью которого можно менять силу тока в электрической цепи.

сопротивление

притяжение

напряжение

лампочка

Ампер

Вольта

реостат

отталкивание

Ом

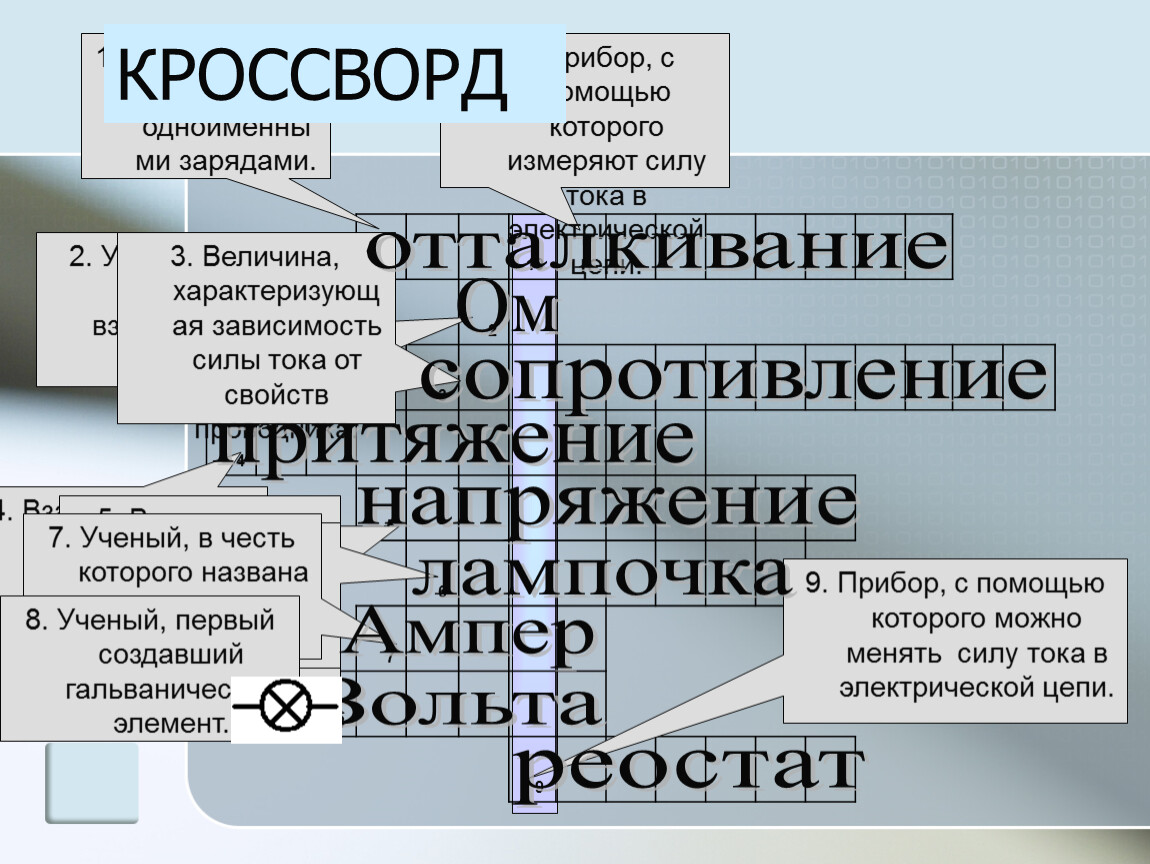

КРОССВОРД

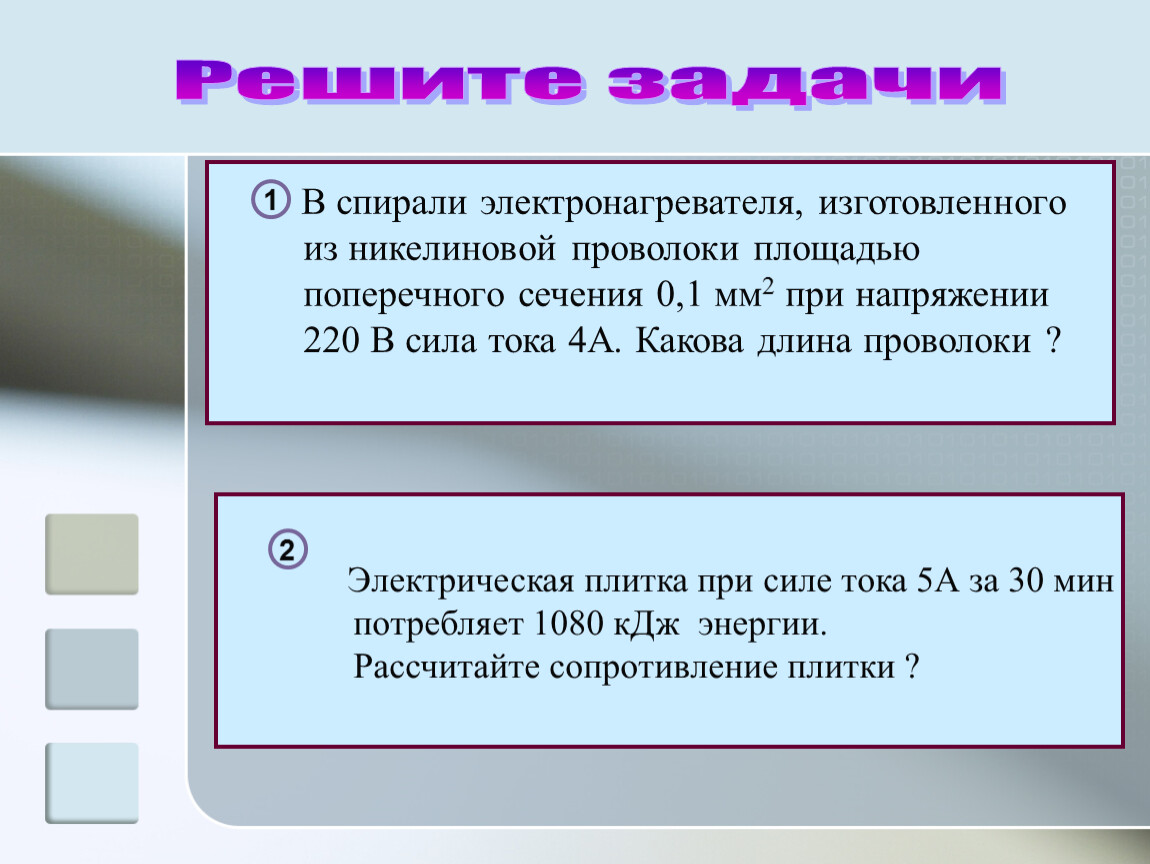

Решите задачи

В спирали электронагревателя, изготовленного из никелиновой проволоки площадью поперечного сечения 0,1 мм2 при напряжении 220 В сила тока 4А. Какова длина проволоки ?

Электрическая плитка при силе тока 5А за 30 мин
потребляет 1080 кДж энергии.
Рассчитайте сопротивление плитки ?

.

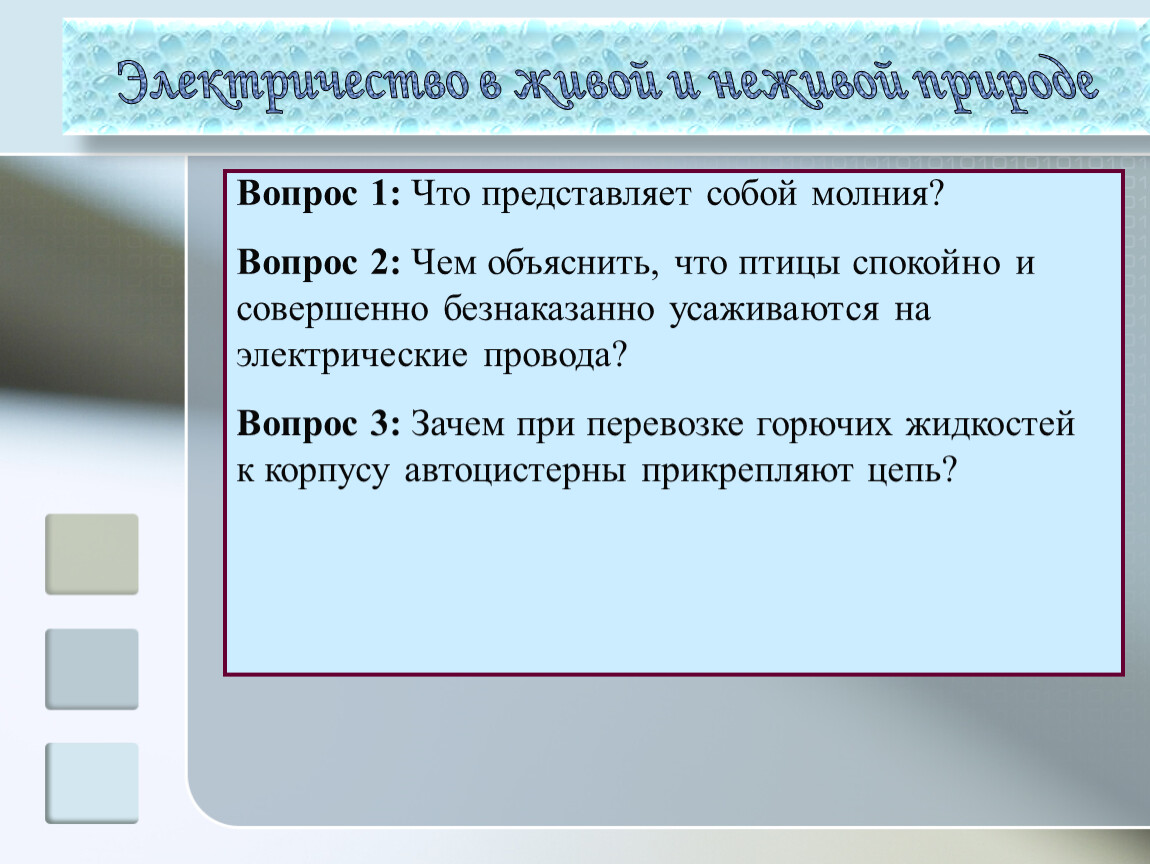

Вопрос 1: Что представляет собой молния?
Вопрос 2: Чем объяснить, что птицы спокойно и совершенно безнаказанно усаживаются на электрические провода?
Вопрос 3: Зачем при перевозке горючих жидкостей к корпусу автоцистерны прикрепляют цепь?
