Напряжённость. Принцип суперпозиции полей.

1.

Какая физическая величина определяет электромагнитное взаимодействие?

2.

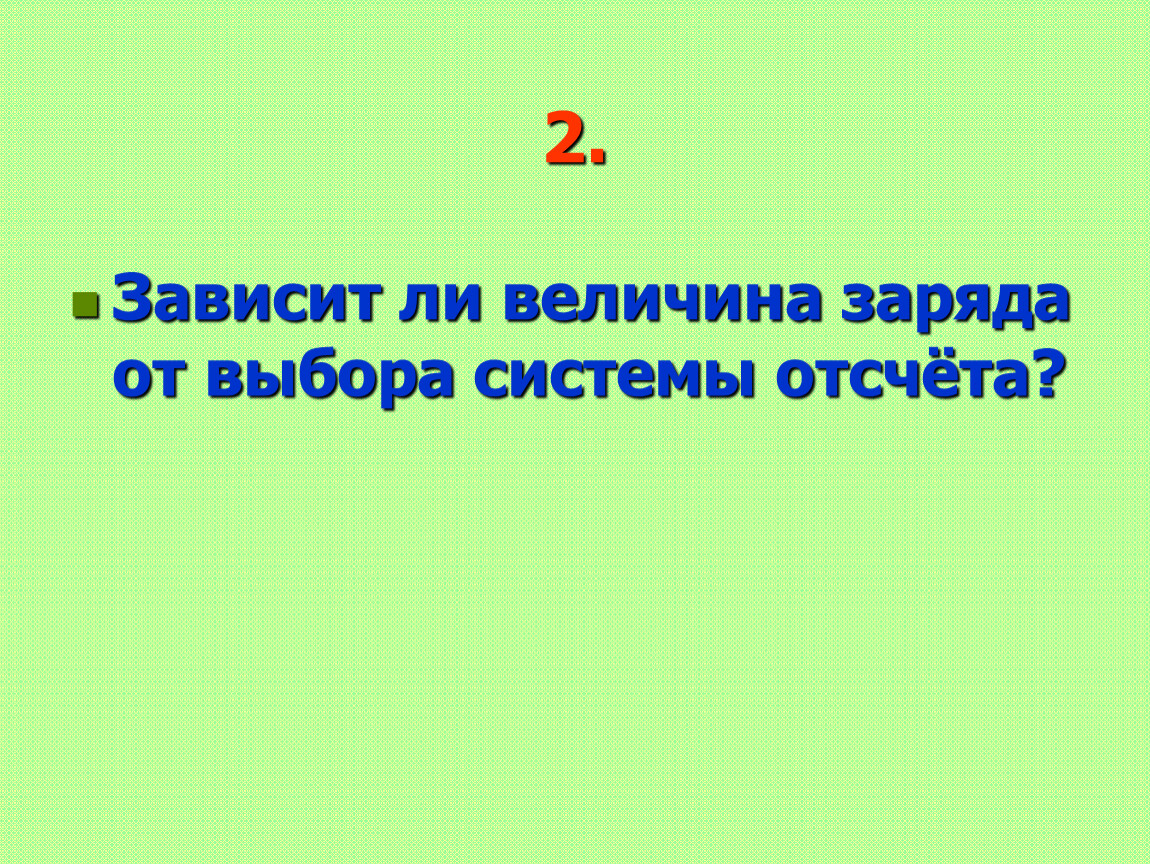

Зависит ли величина заряда от выбора системы отсчёта?

3.

Можно ли сказать, что заряд системы складывается из зарядов тел, входящих в эту систему?

4.

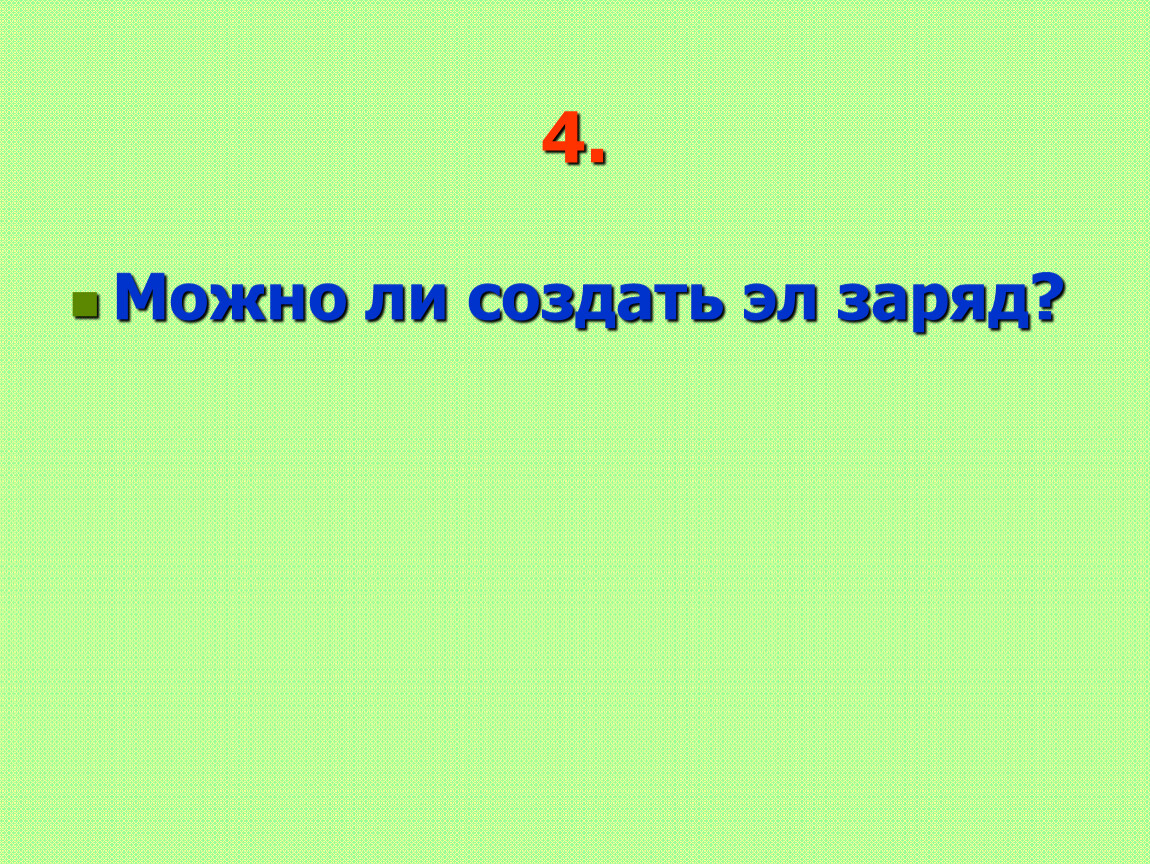

Можно ли создать эл заряд?

5.

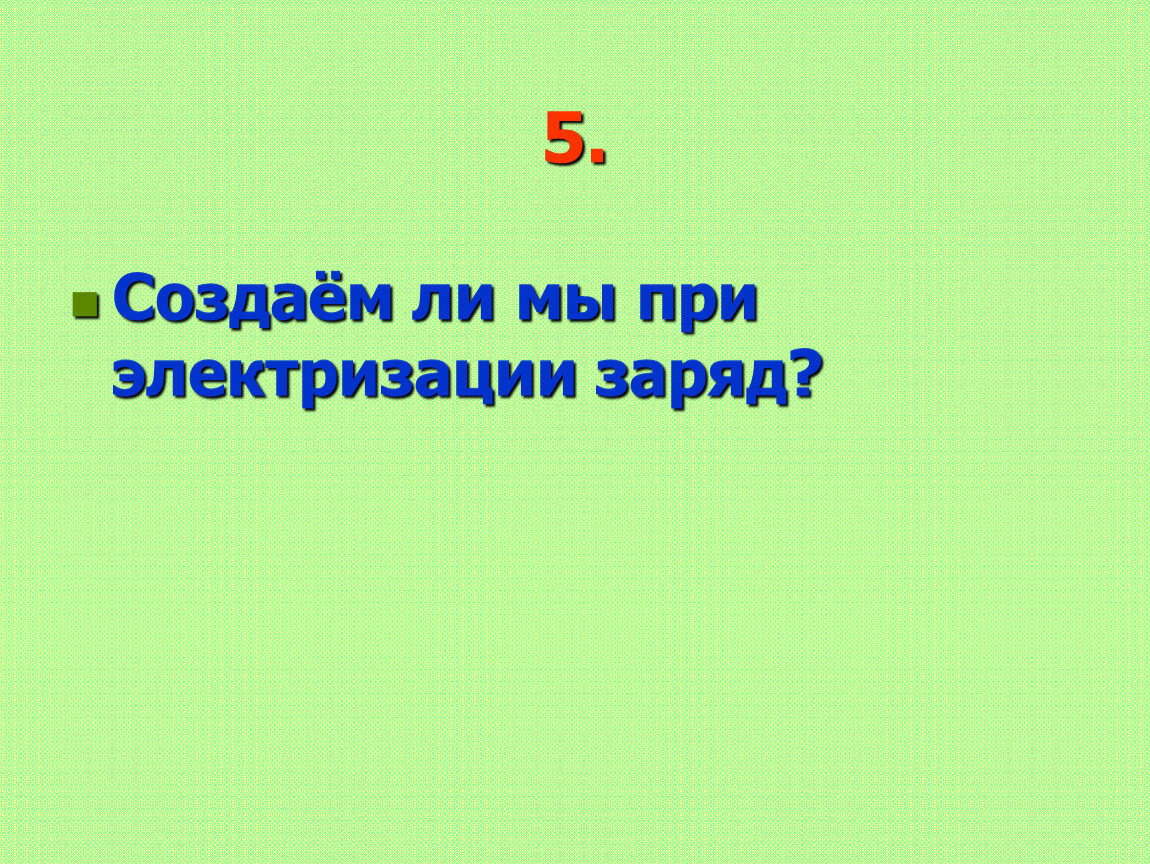

Создаём ли мы при электризации заряд?

6.

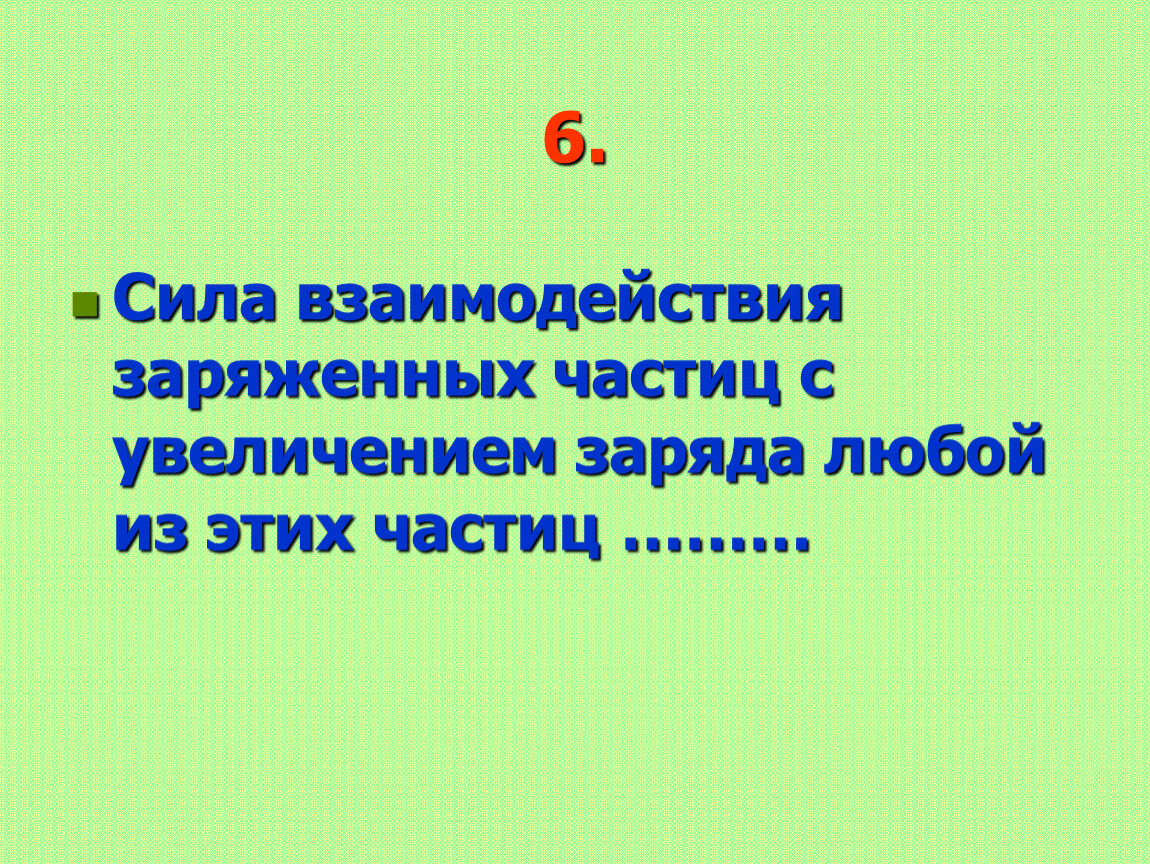

Сила взаимодействия заряженных частиц с увеличением заряда любой из этих частиц ………

7.

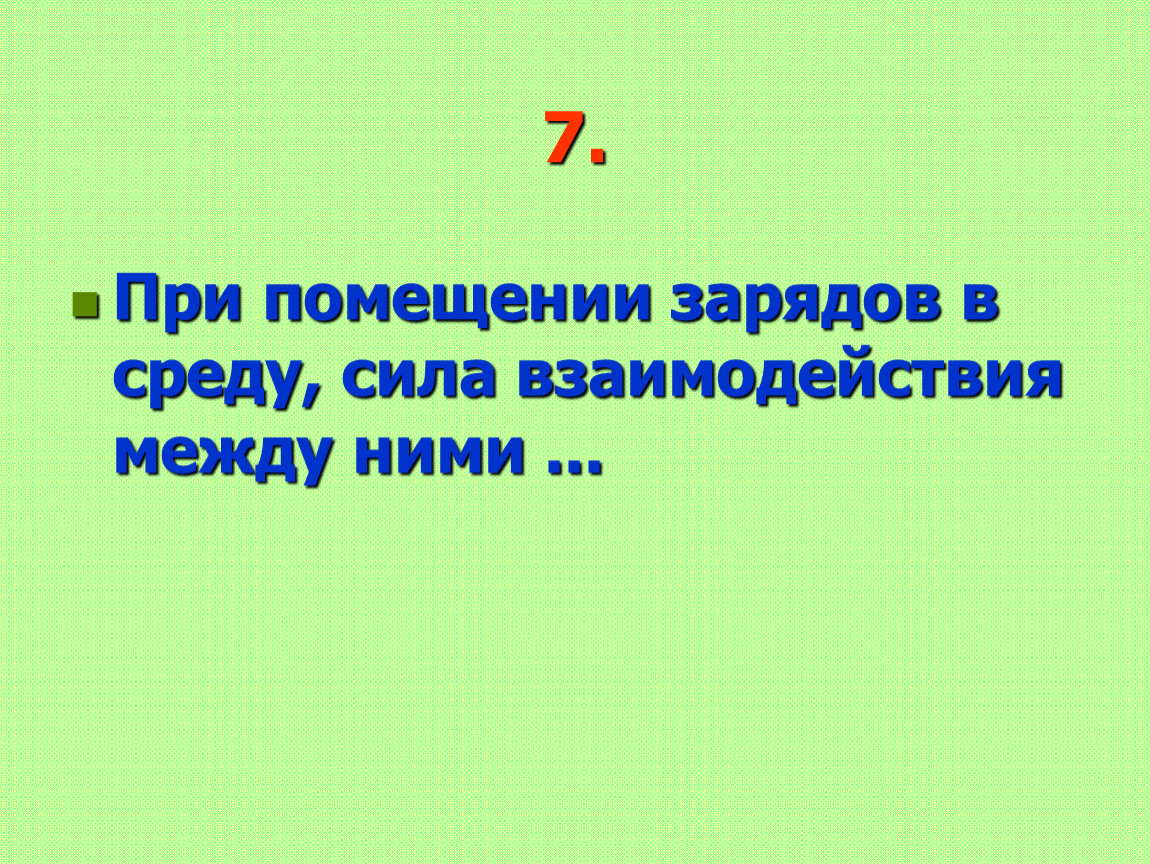

При помещении зарядов в среду, сила взаимодействия между ними ...

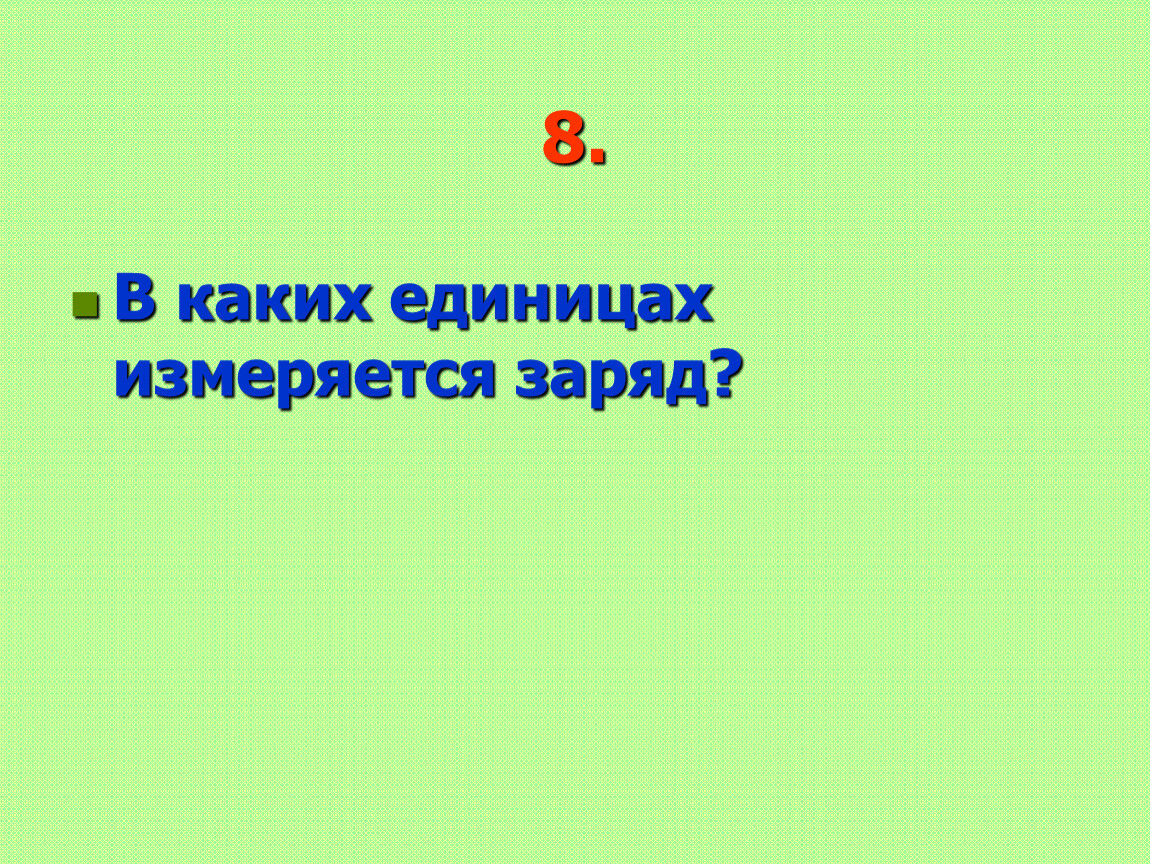

8.

1.

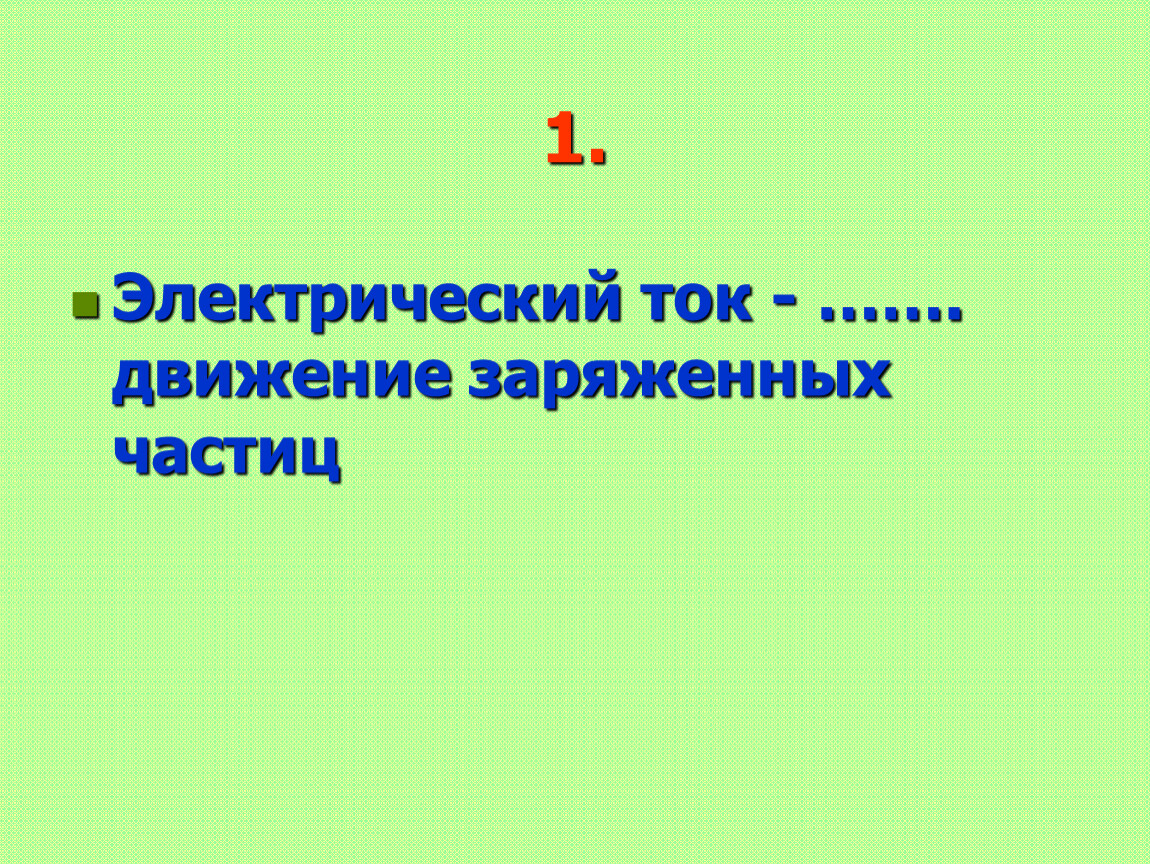

Электрический ток - ……. движение заряженных частиц

2.

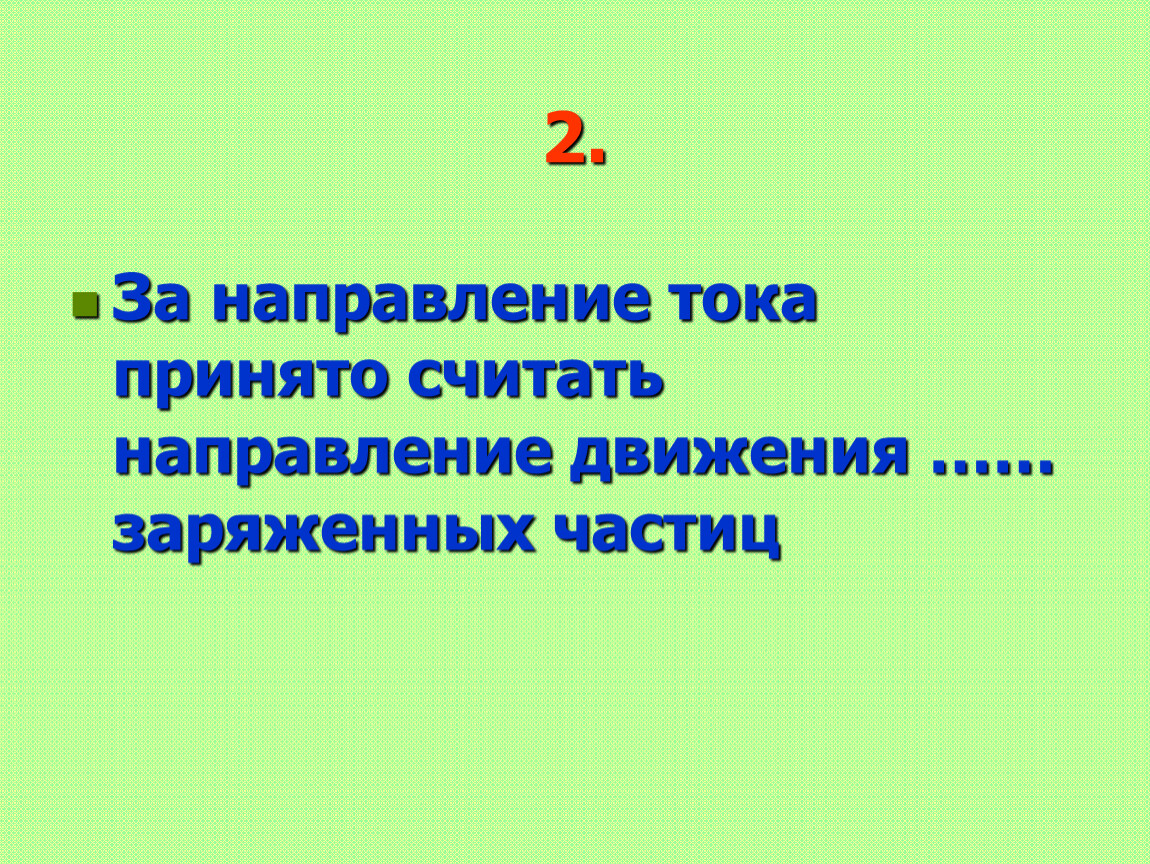

За направление тока принято считать направление движения …… заряженных частиц

3.

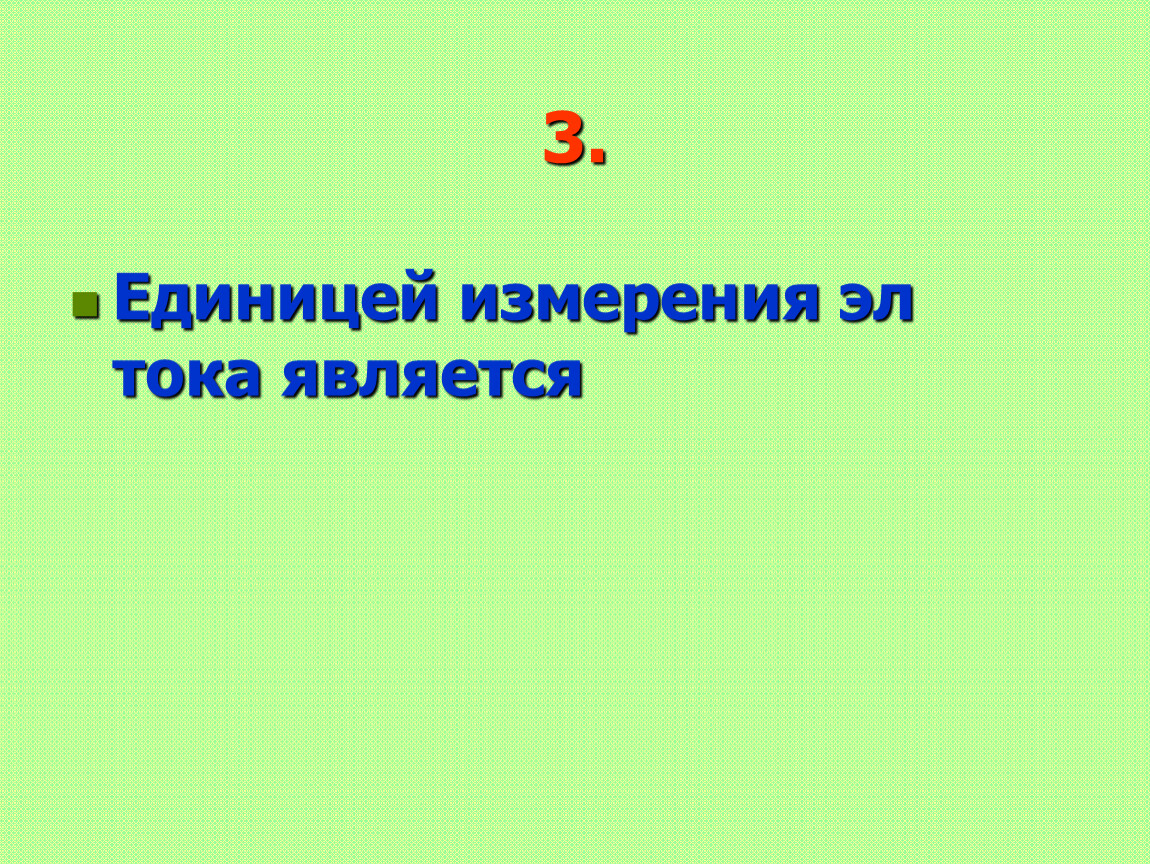

Единицей измерения эл тока является

4.

При пропускании тока через металлический проводник наблюдается его ……… и …….. действие

5.

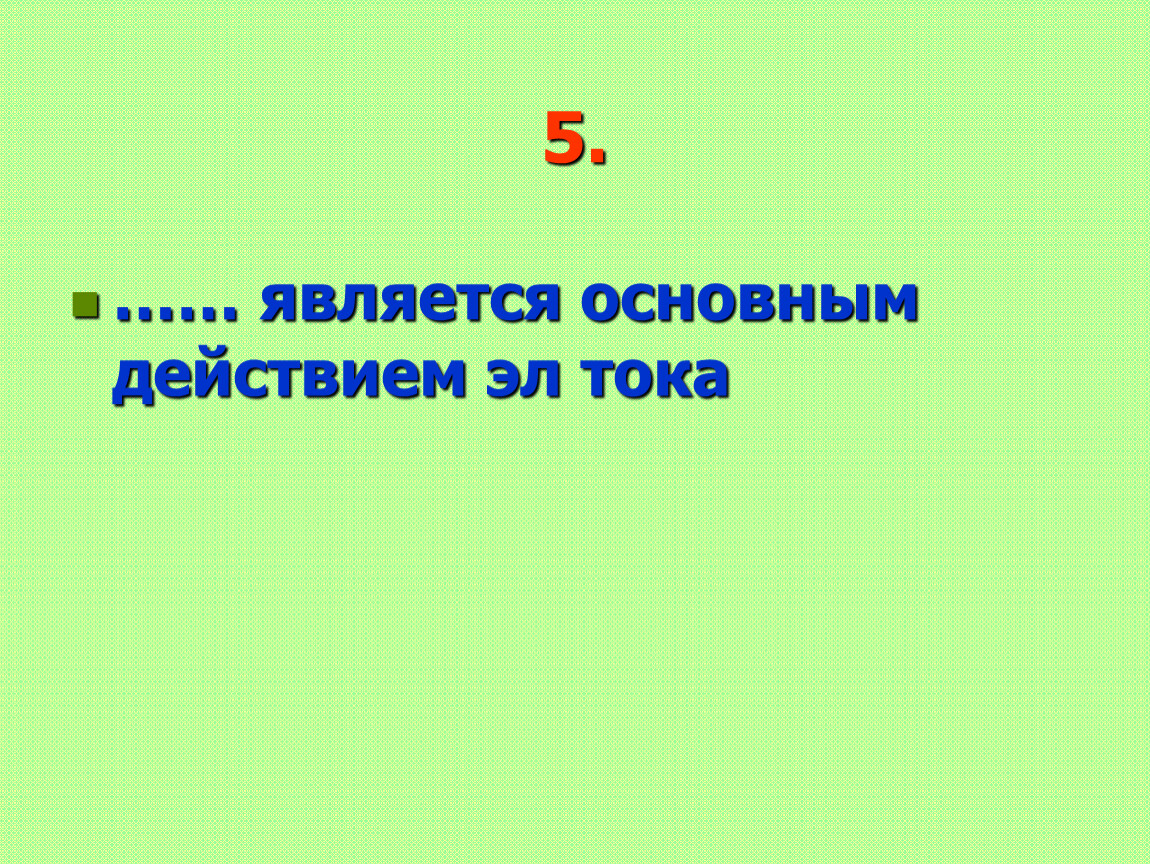

…… является основным действием эл тока

6.

Эл ток в проводнике создаётся ….

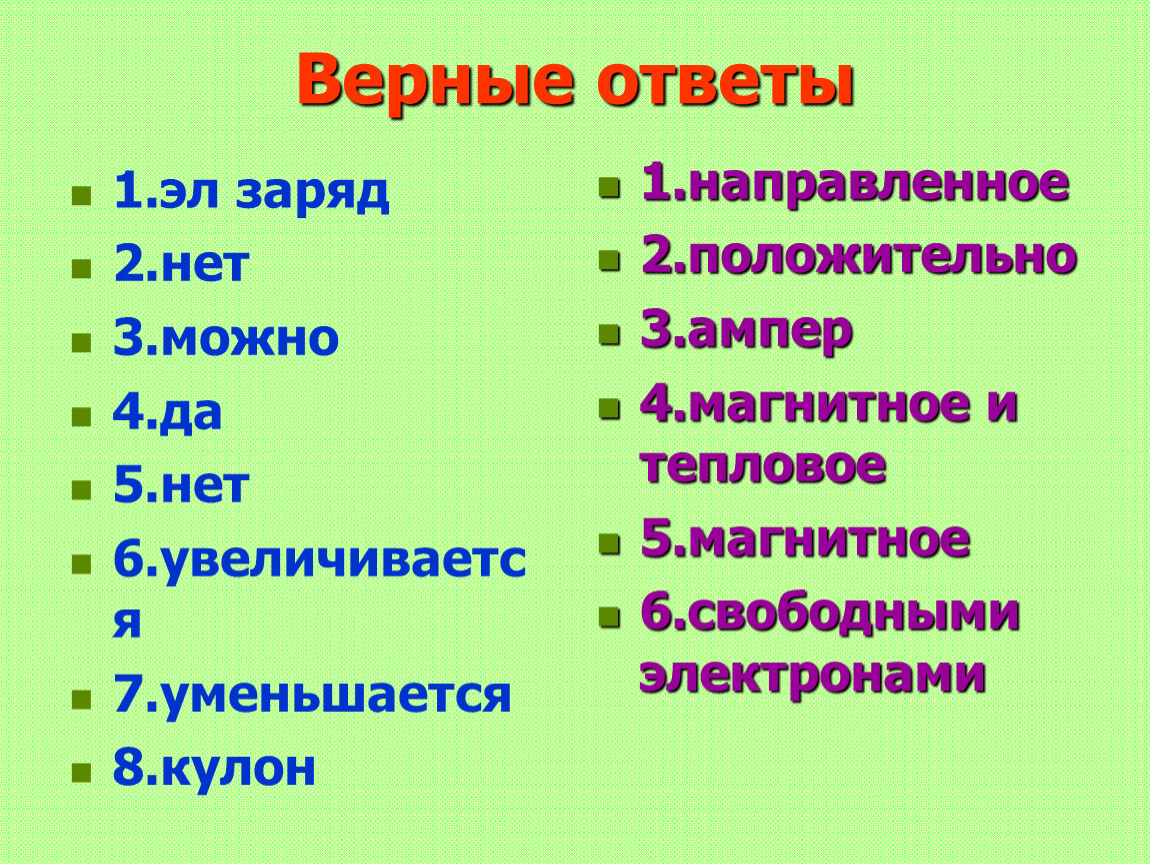

Верные ответы

1.эл заряд
2.нет
3.можно
4.да
5.нет
6.увеличивается
7.уменьшается
8.кулон

1.направленное
2.положительно
3.ампер
4.магнитное и тепловое
5.магнитное
6.свободными электронами

Верные ответы на задачи

1 команда
Г. (+2℮ )
Б. увеличить в 2 раза

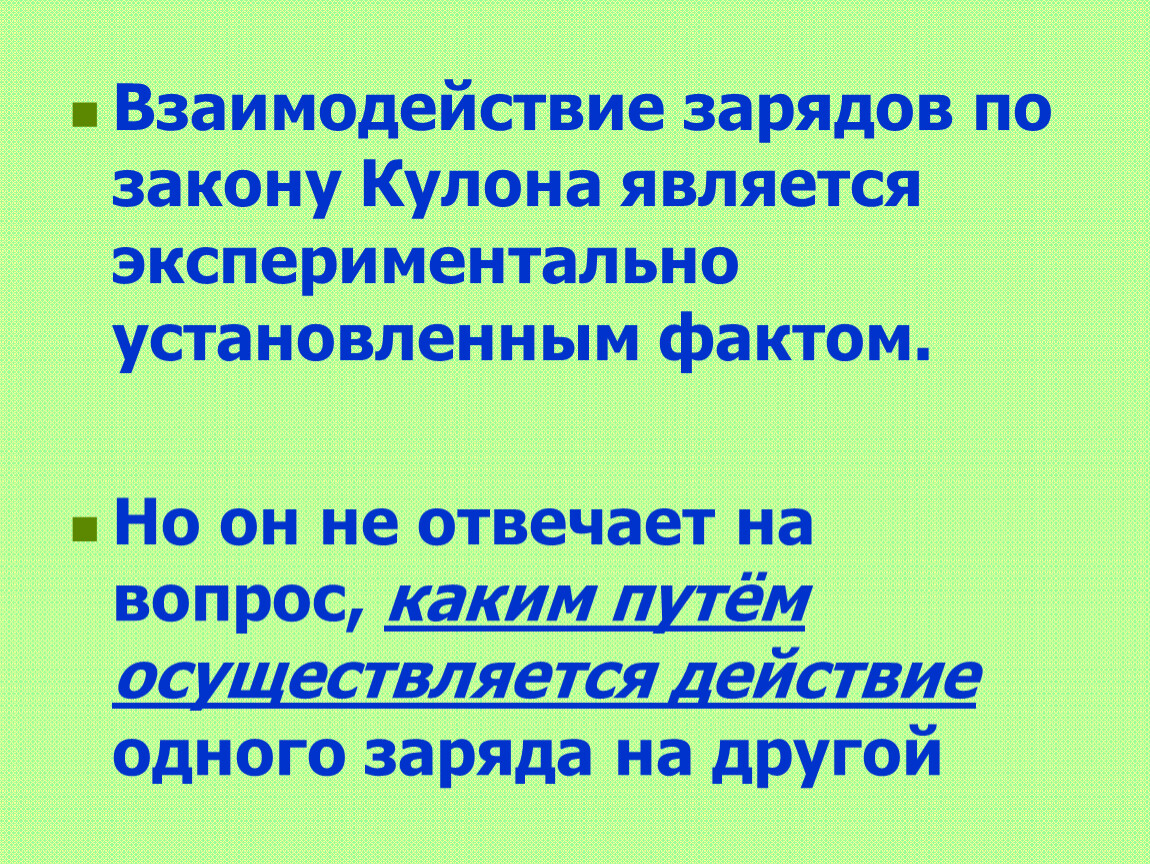

Взаимодействие зарядов по закону Кулона является экспериментально установленным фактом.

Но он не отвечает на вопрос, каким путём осуществляется действие одного заряда на другой

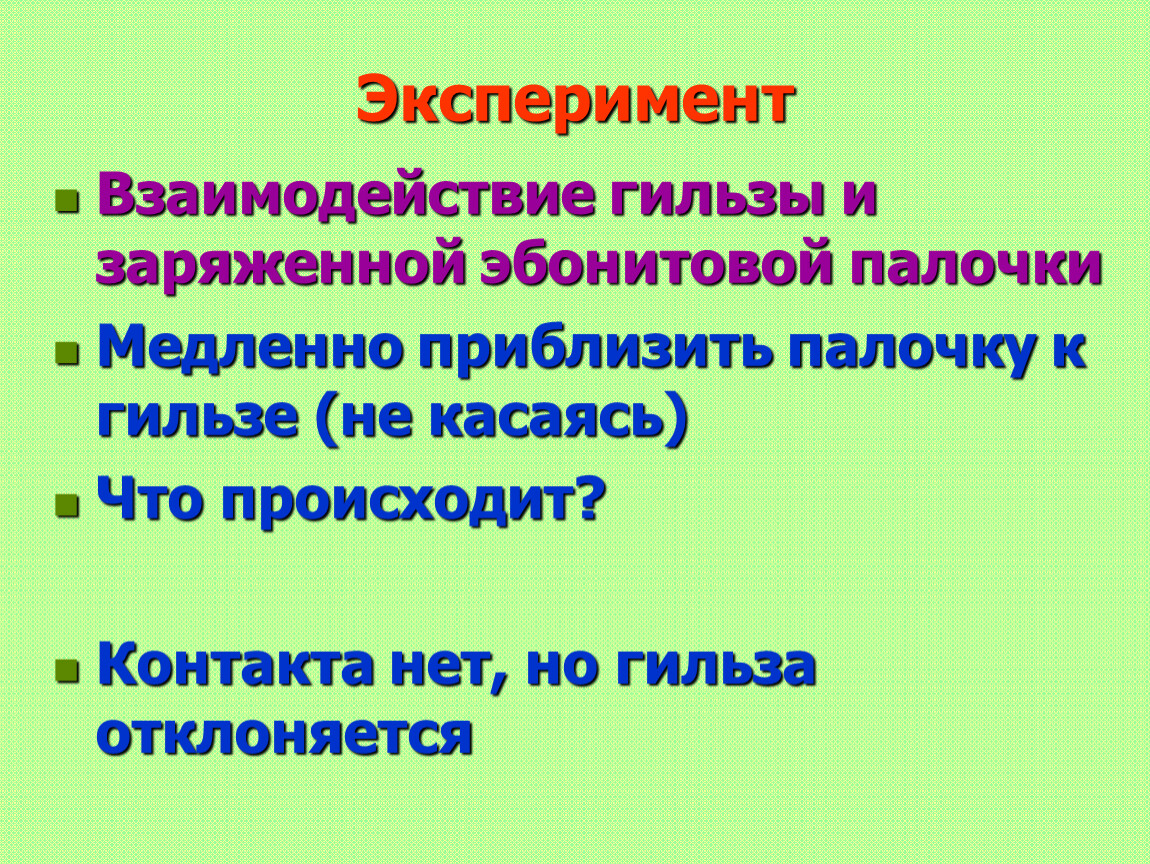

Эксперимент

Взаимодействие гильзы и заряженной эбонитовой палочки
Медленно приблизить палочку к гильзе (не касаясь)
Что происходит?

Контакта нет, но гильза отклоняется

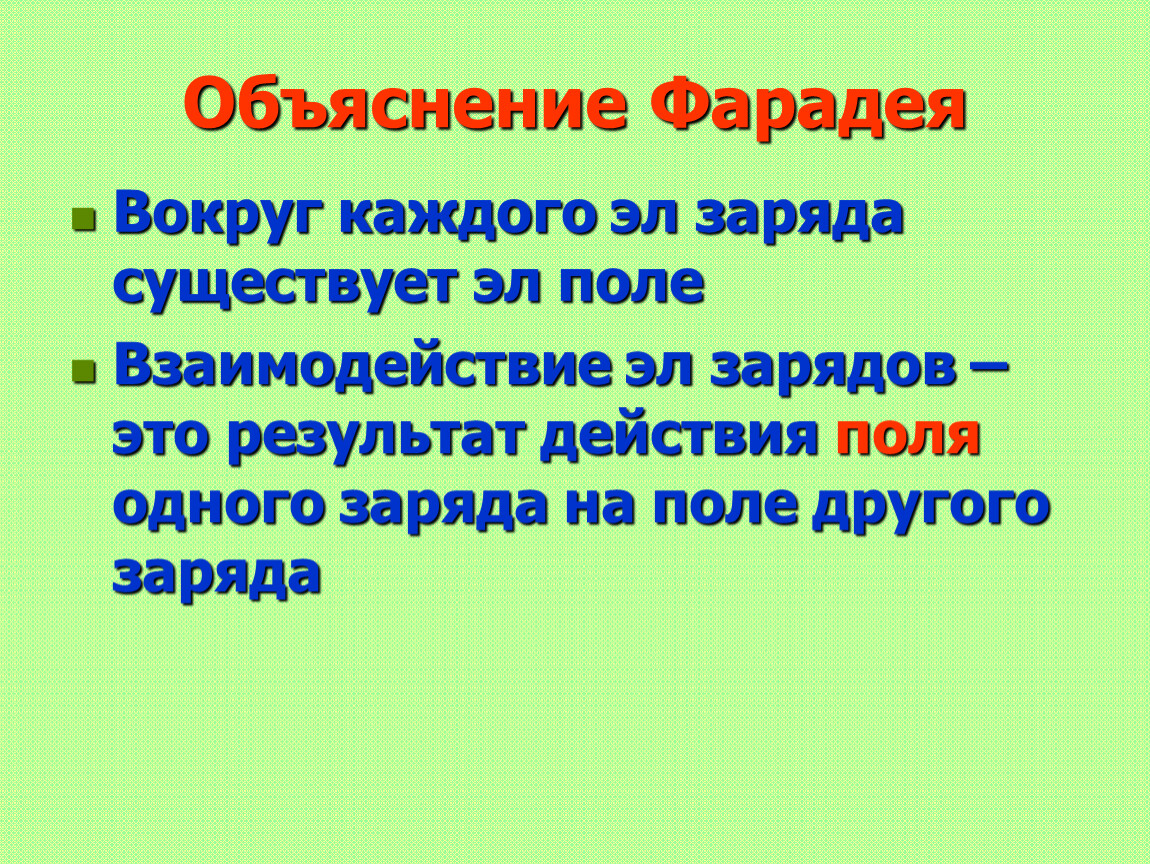

Объяснение Фарадея

Вокруг каждого эл заряда существует эл поле
Взаимодействие эл зарядов – это результат действия поля одного заряда на поле другого заряда

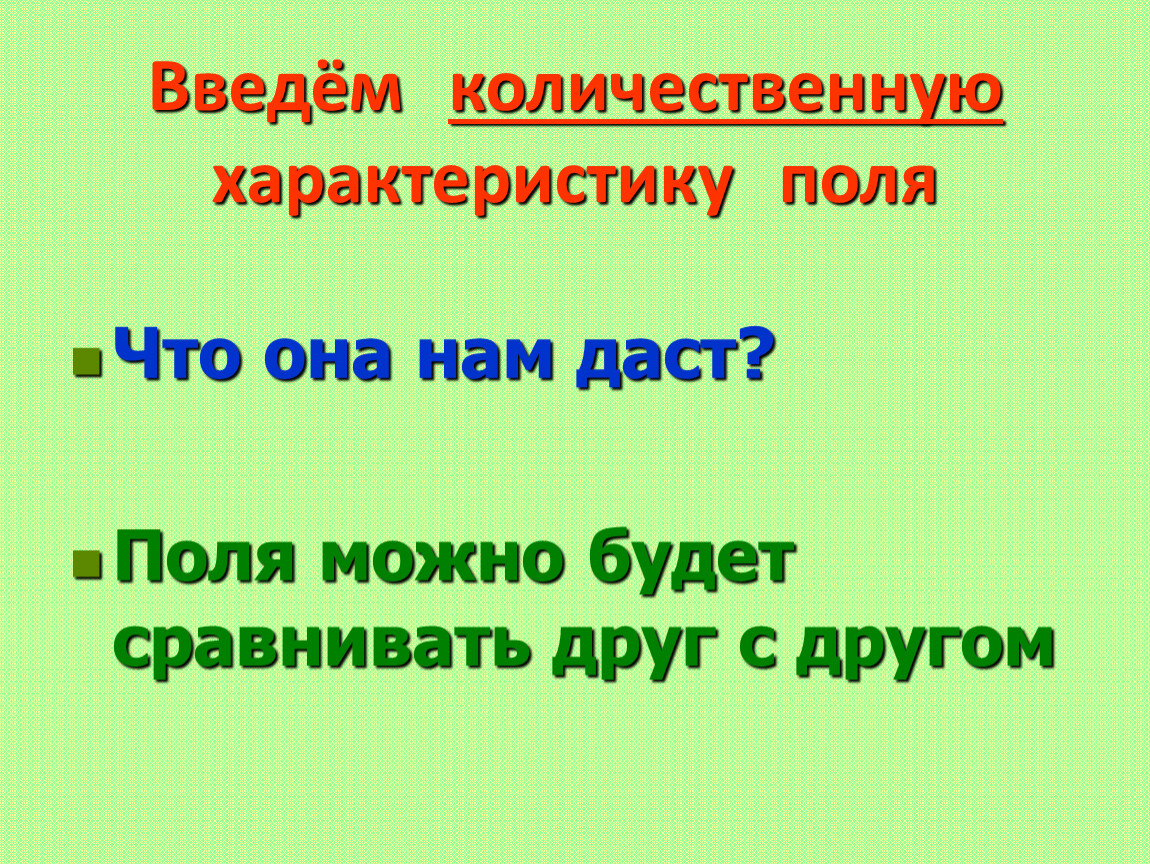

Введём количественную характеристику поля

Что она нам даст?

Поля можно будет сравнивать друг с другом

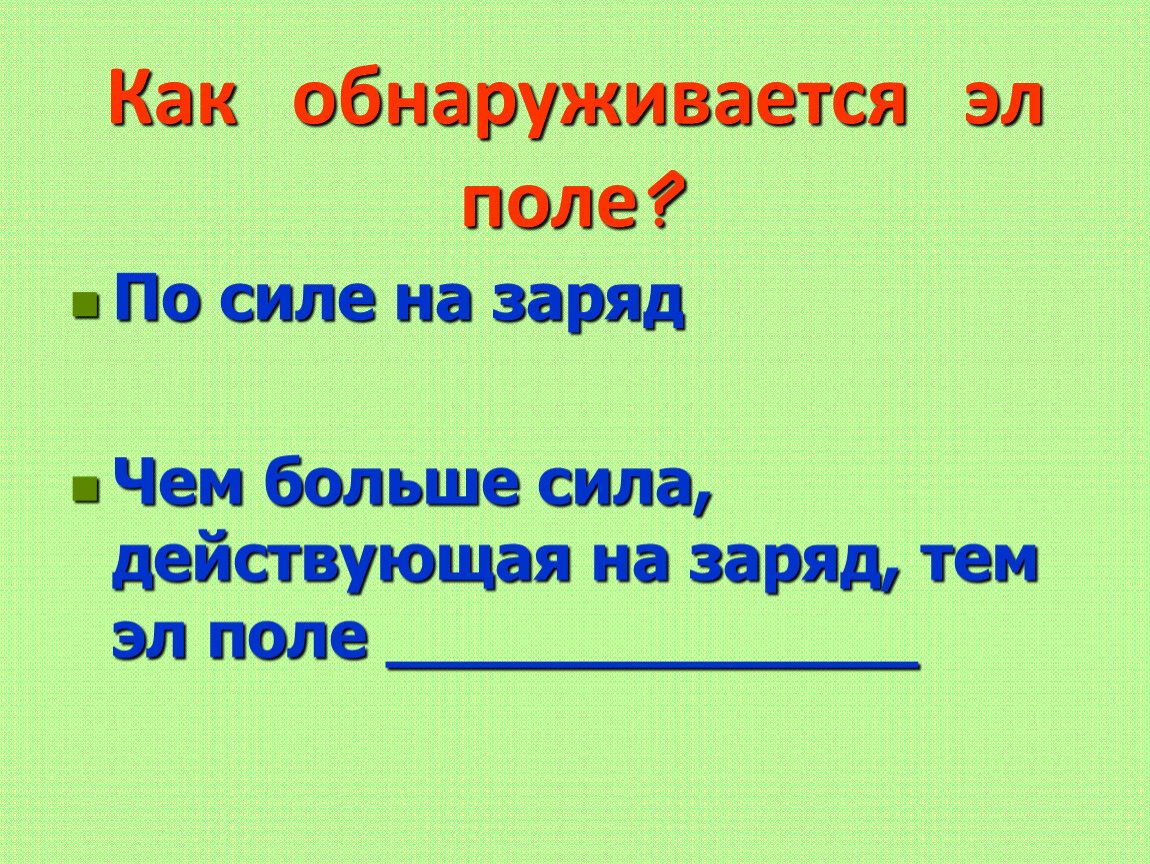

Как обнаруживается эл поле?

По силе на заряд

Чем больше сила, действующая на заряд, тем эл поле _____________

Введём характеристику, значение которой позволит определить силу поля на заряд (силовую характеристику)

Напряжённость

Напряжённость равна отношению силы, с которой поле действует на точечный заряд, к этому заряду

Напряжённость точечного заряда

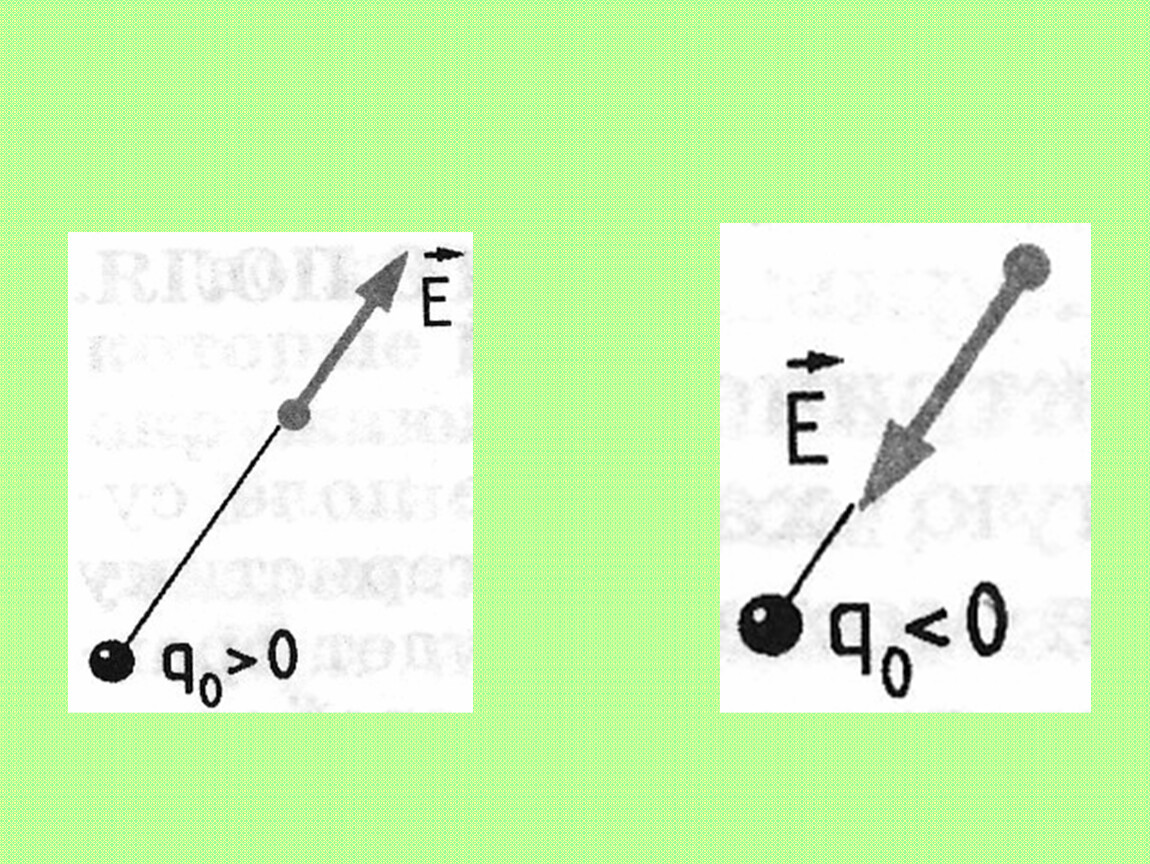

Как направлена напряжённость

Вектор Ē в любой точке эл поля направлен вдоль прямой, соединяющей эту точку и заряд

В данной точке пространства находится много заряженных частиц

Как определить общую (результирующую напряжённость?
Сложить все напряжённости геометрически

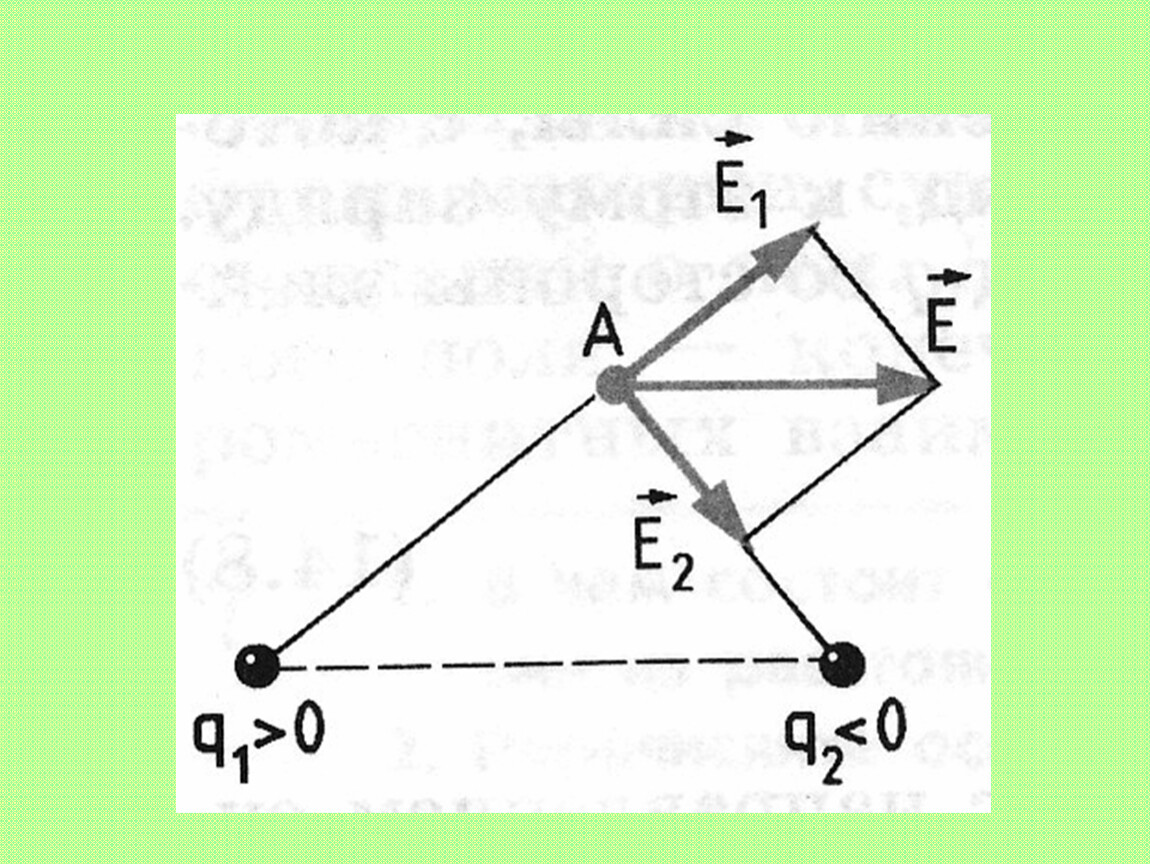

Принцип суперпозиции полей

Если в данной точке пространства различные заряженные частицы создают эл поля со своими напряжённостями, то результирующая равна геометрической сумме всех напряжённостей

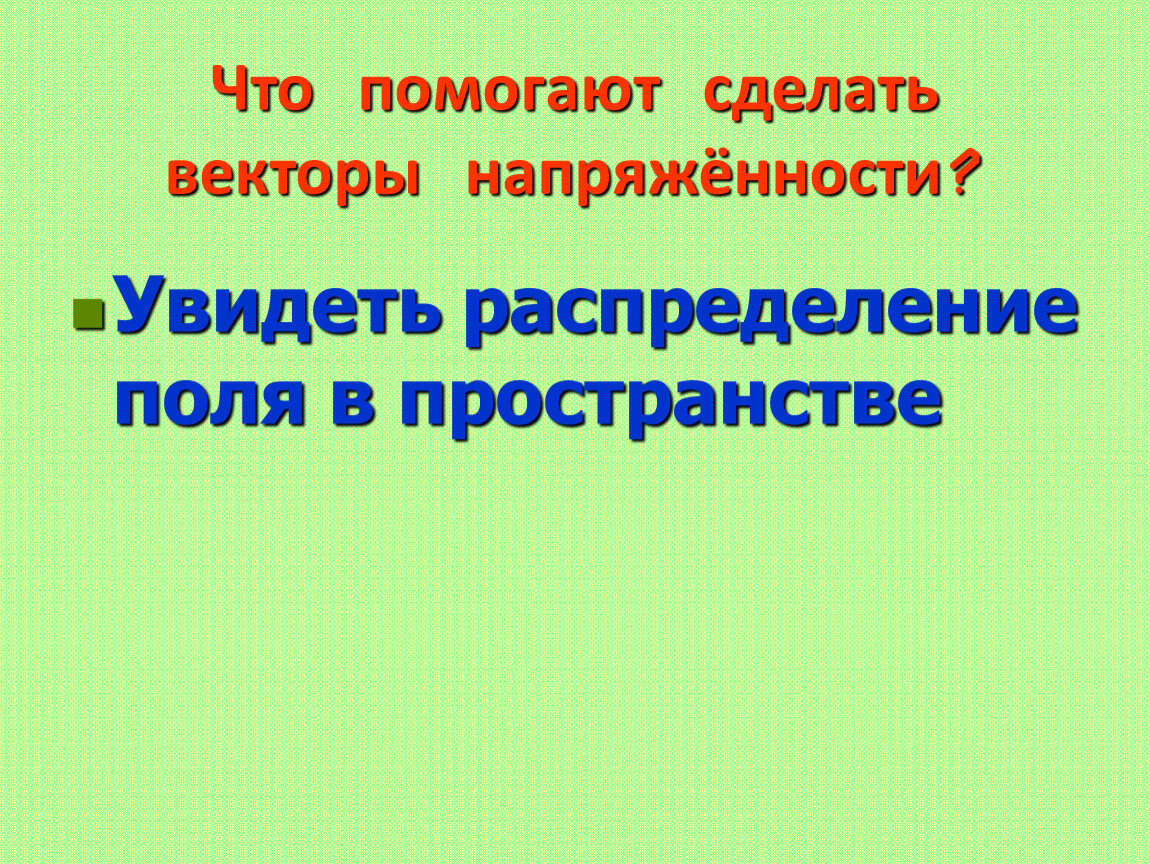

Что помогают сделать векторы напряжённости?

Увидеть распределение поля в пространстве

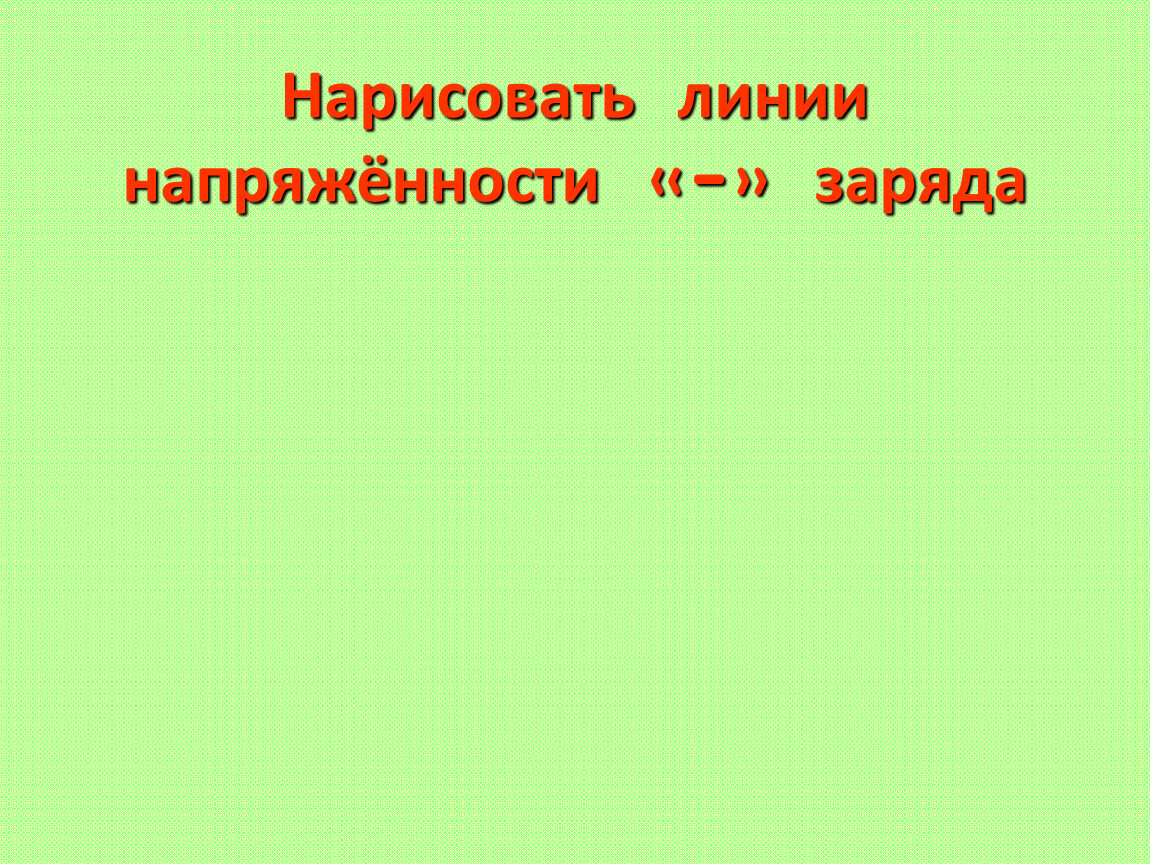

Нарисовать линии напряжённости «-» заряда

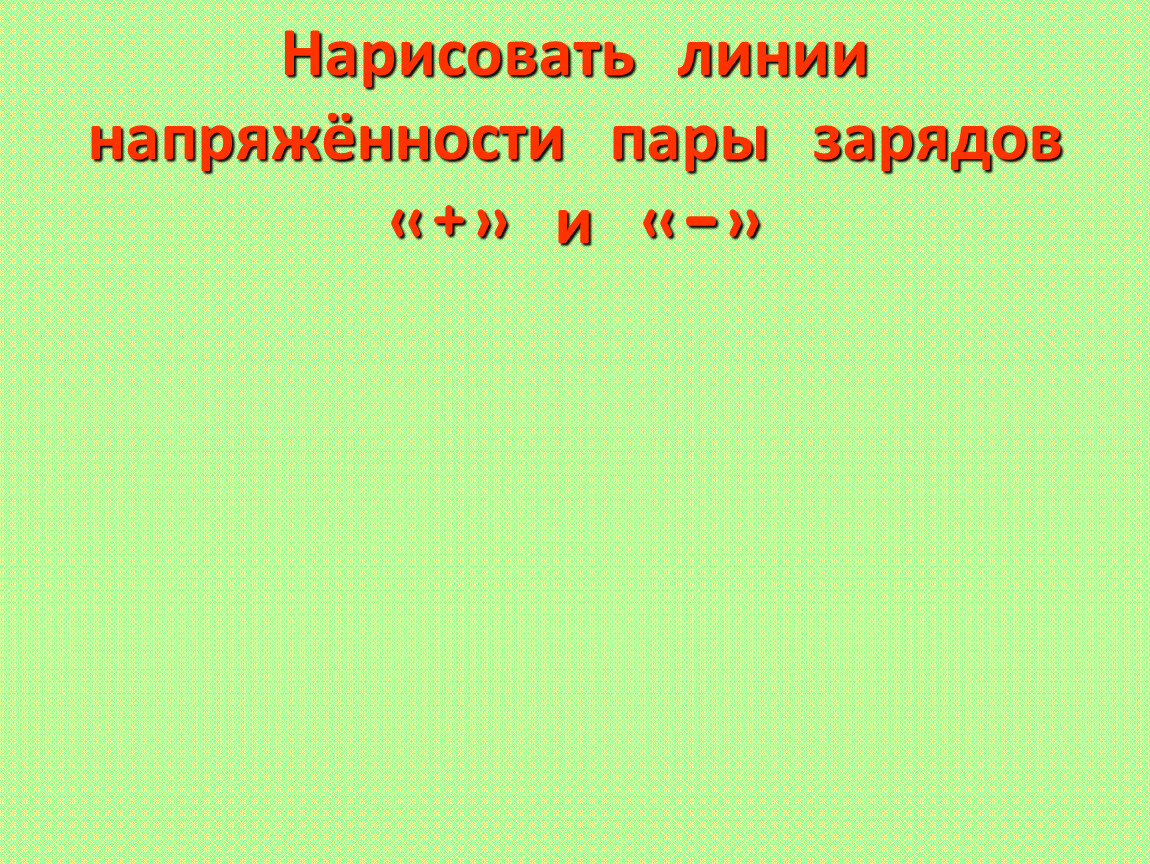

Нарисовать линии напряжённости пары зарядов «+» и «-»

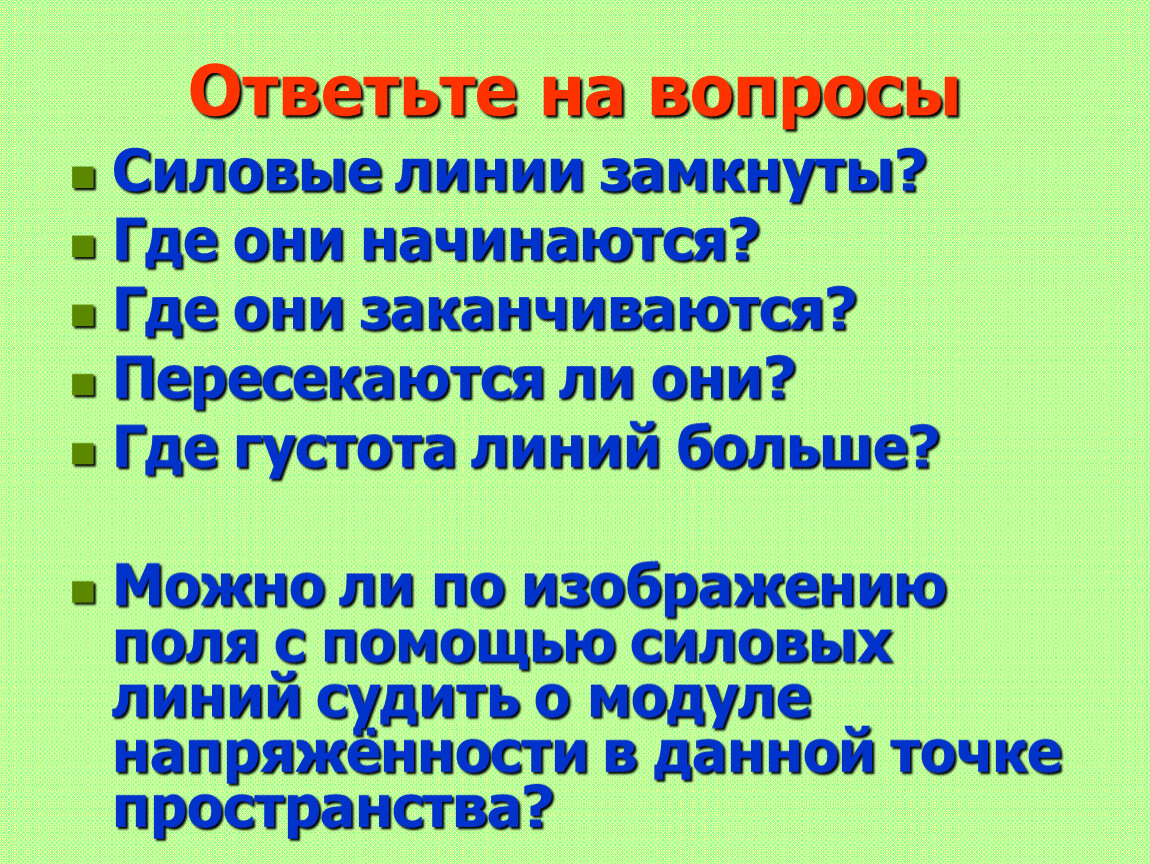

Ответьте на вопросы

Силовые линии замкнуты?
Где они начинаются?
Где они заканчиваются?
Пересекаются ли они?
Где густота линий больше?

Можно ли по изображению поля с помощью силовых линий судить о модуле напряжённости в данной точке пространства?

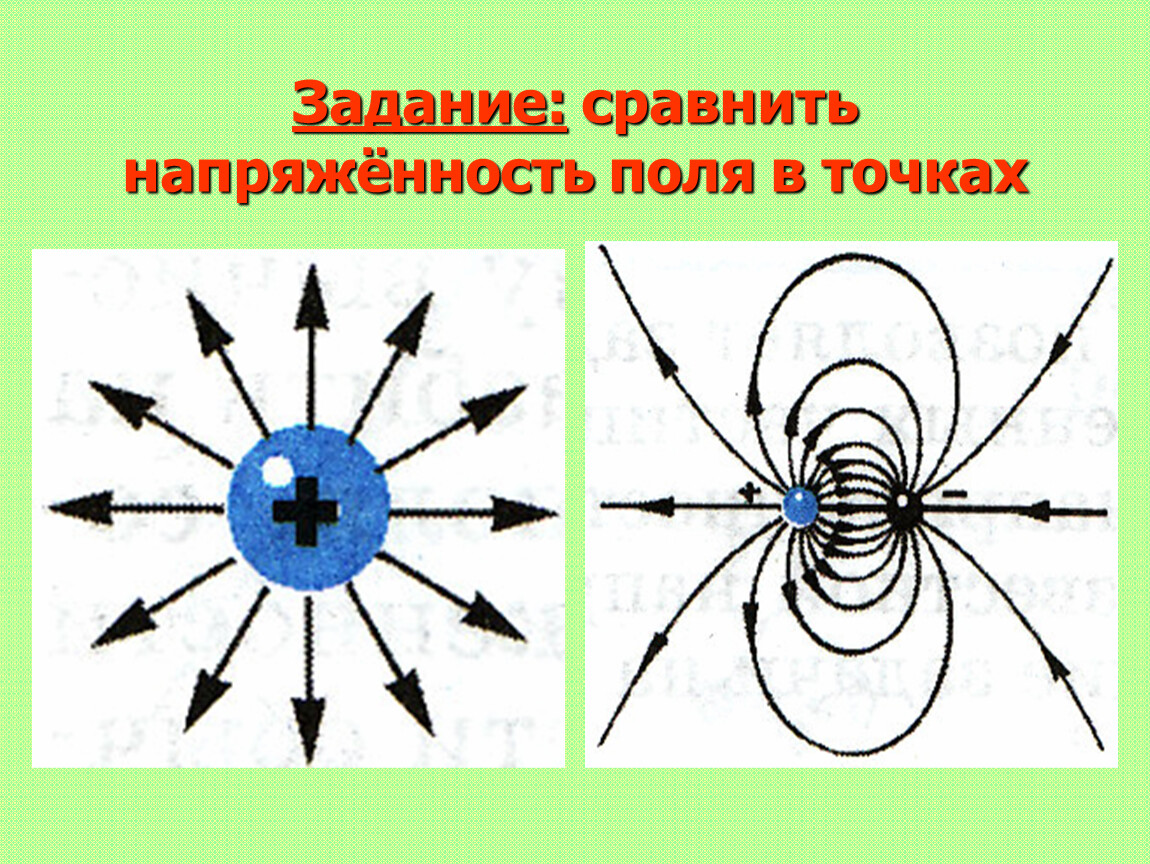

Задание: сравнить напряжённость поля в точках

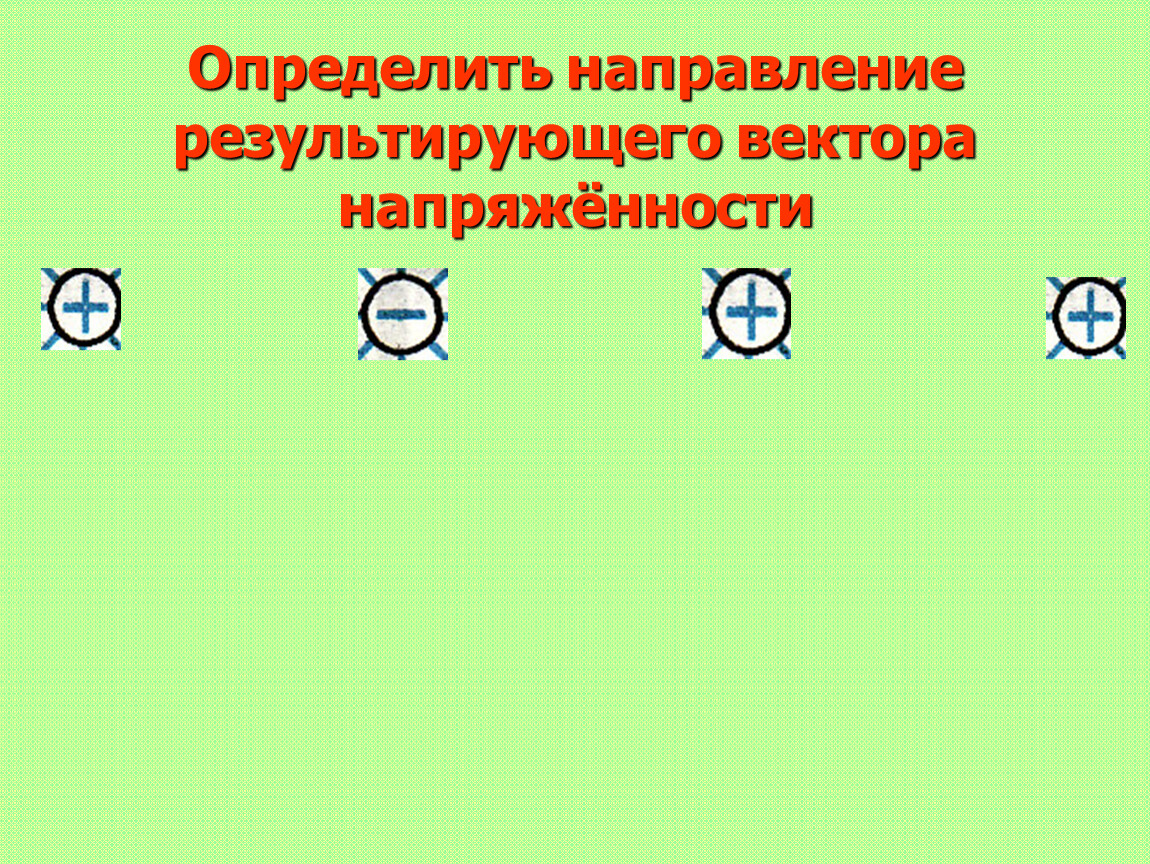

Определить направление результирующего вектора напряжённости

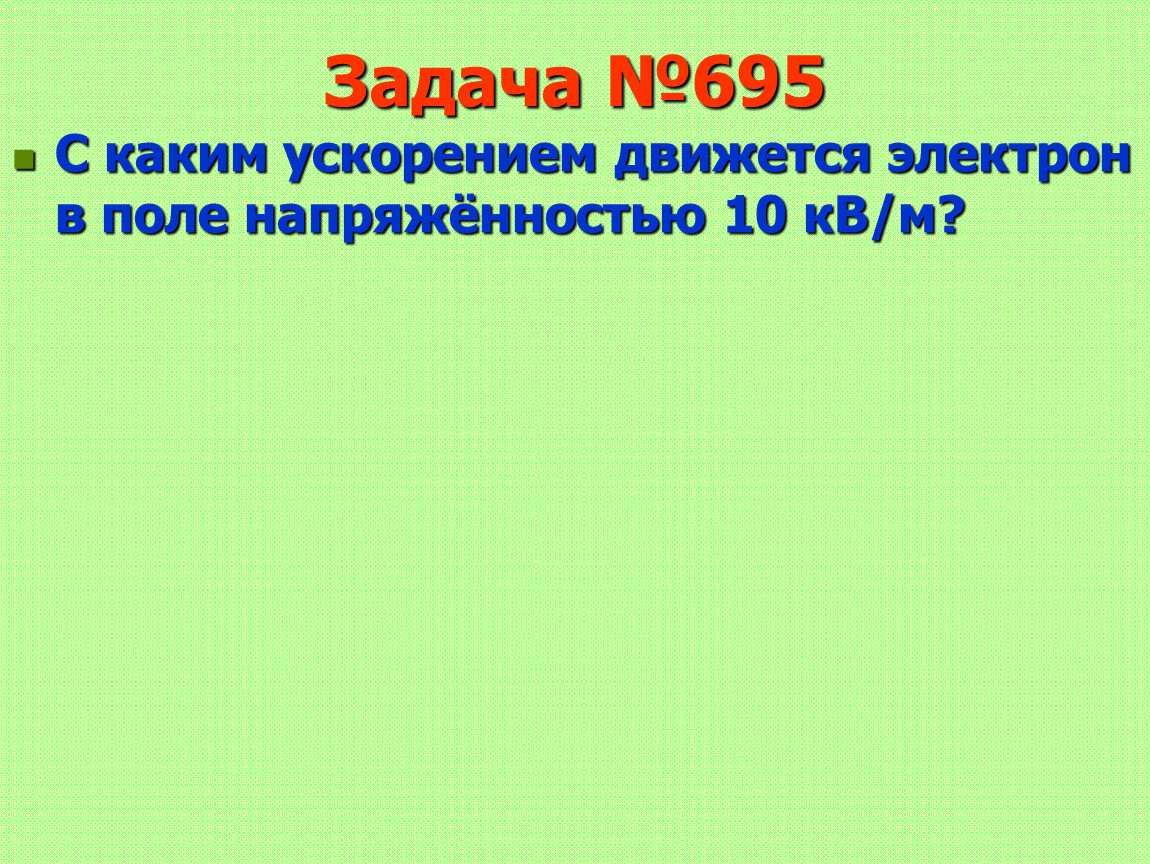

Задача №695

С каким ускорением движется электрон в поле напряжённостью 10 кВ/м?

Задача № 696

Найти напряжённость поля заряда в 36 нКл в точках, удалённых от заряда на 9 и 18 см.

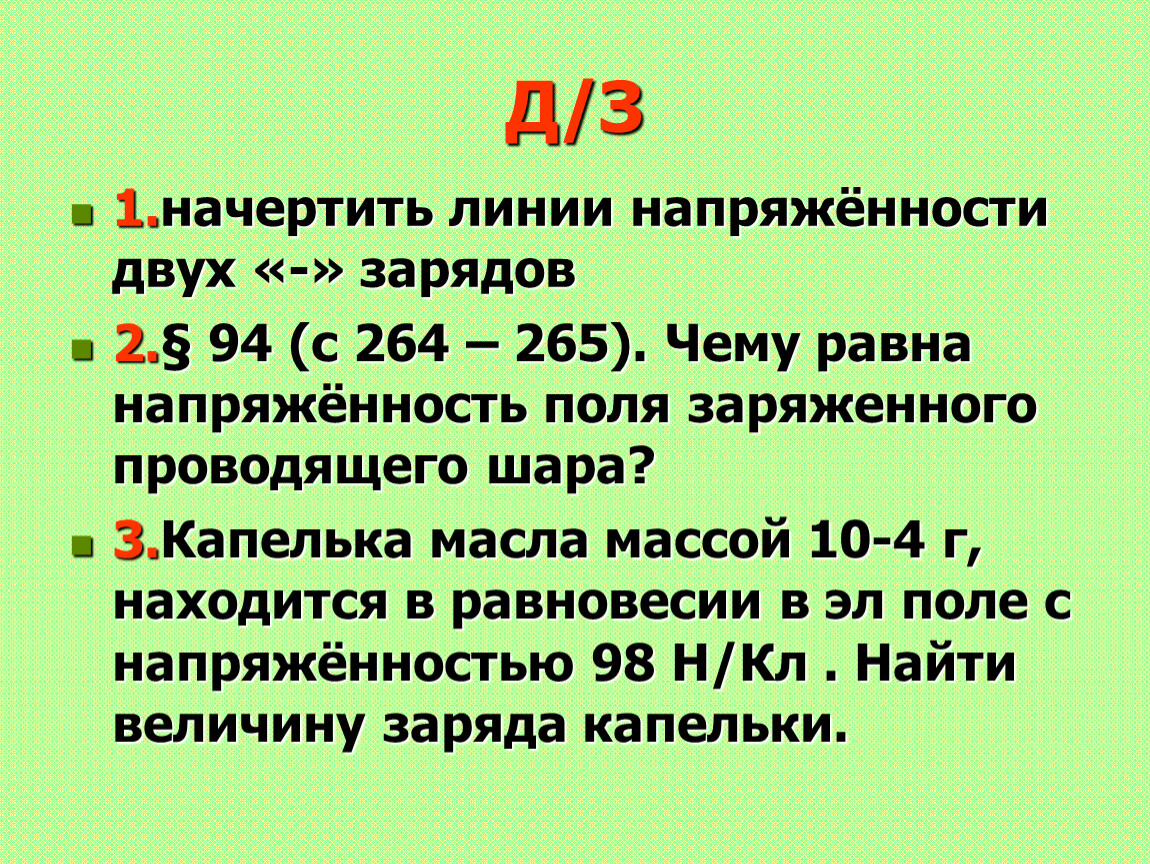

Д/З

1.начертить линии напряжённости двух «-» зарядов
2.§ 94 (с 264 – 265). Чему равна напряжённость поля заряженного проводящего шара?
3.Капелька масла массой 10-4 г, находится в равновесии в эл поле с напряжённостью 98 Н/Кл . Найти величину заряда капельки.
