8кл проецирование на три плоскости.ppt
ДОБРО ПОЖАЛОВАТЬ
Урок черчения
8 класс
Учитель Конюшенко Т.Л.
Сосновская СШ
Тема урока: «Проецирование на три плоскости проекций»
Проверка д/з

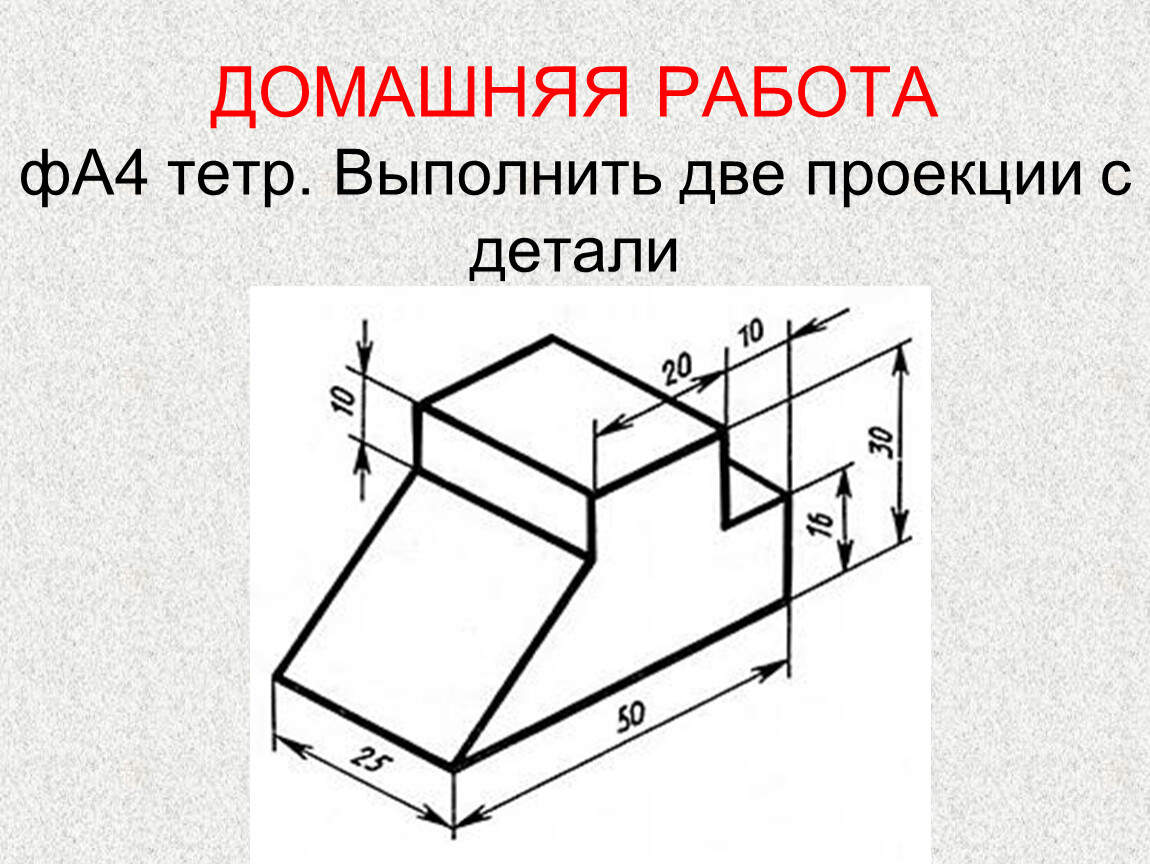

ДОМАШНЯЯ РАБОТА фА4 тетр. Выполнить две проекции с детали

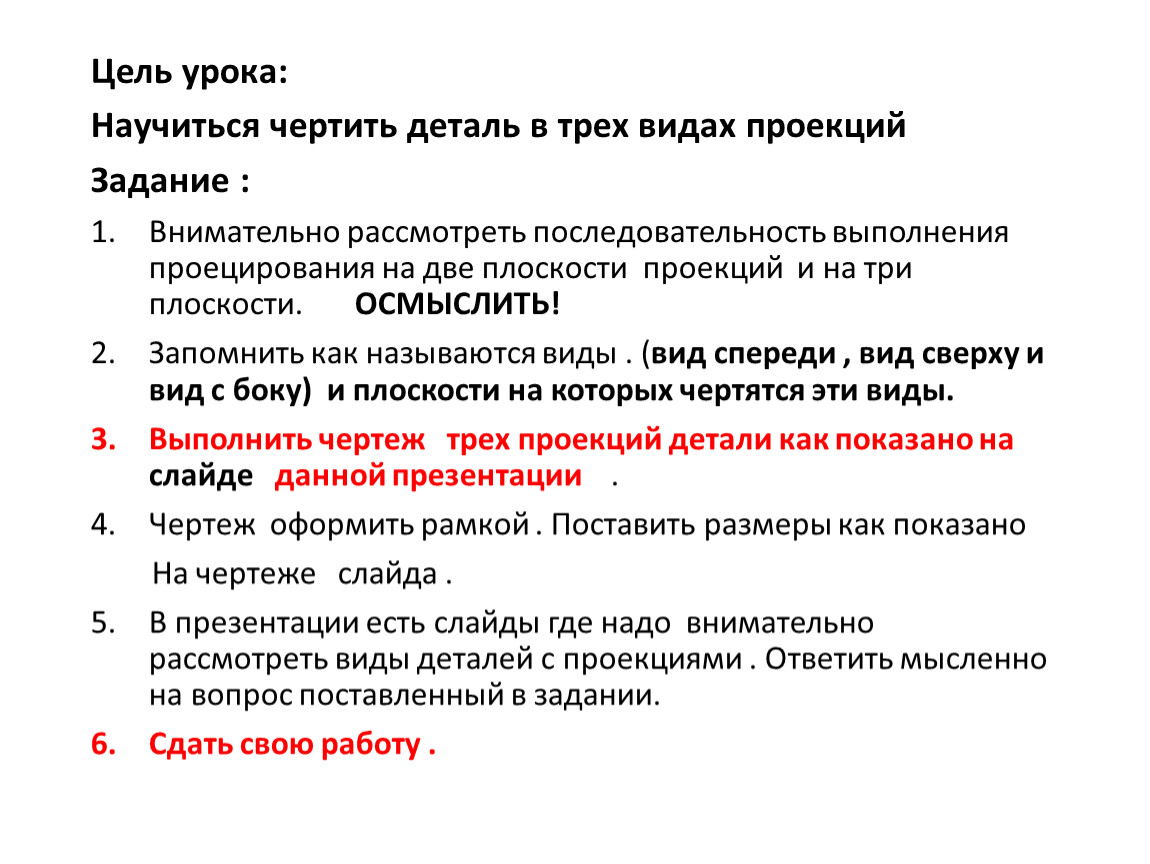

Цель урока:
Научиться чертить деталь в трех видах проекций
Задание :
Прямоугольное проецирование на две плоскости проекций
V
Н
X
Одна проекция не всегда определяет геометрическую форму предмета.
В таком случае можно построить две прямоугольные проекции предмета на две взаимно перпендикулярные плоскости:
фронтальную (V) и горизонтальную (Н).
Линию пересечения плоскостей (Х) называют осью проекций
Прямоугольное проецирование
V
Н

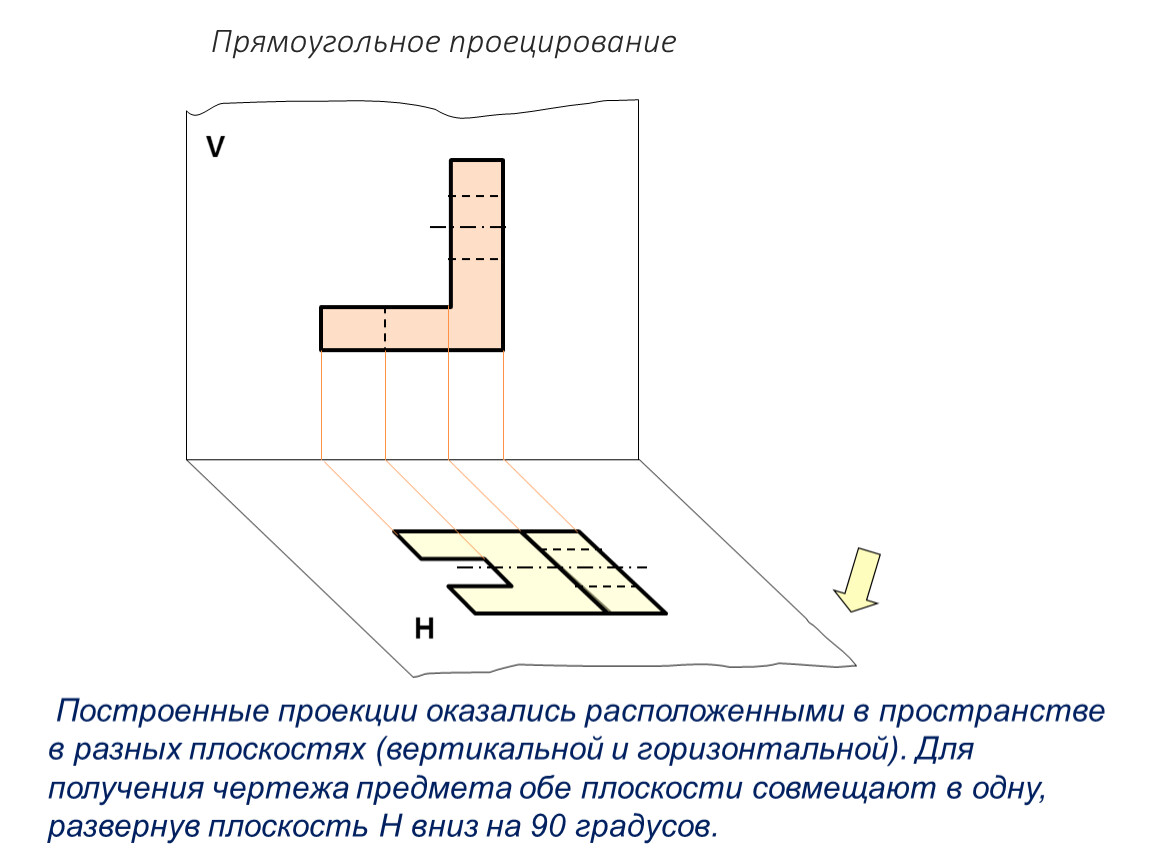

Построенные проекции оказались расположенными в пространстве в разных плоскостях (вертикальной и горизонтальной). Для получения чертежа предмета обе плоскости совмещают в одну, развернув плоскость Н вниз на 90 градусов.
Прямоугольное проецирование
V
Н

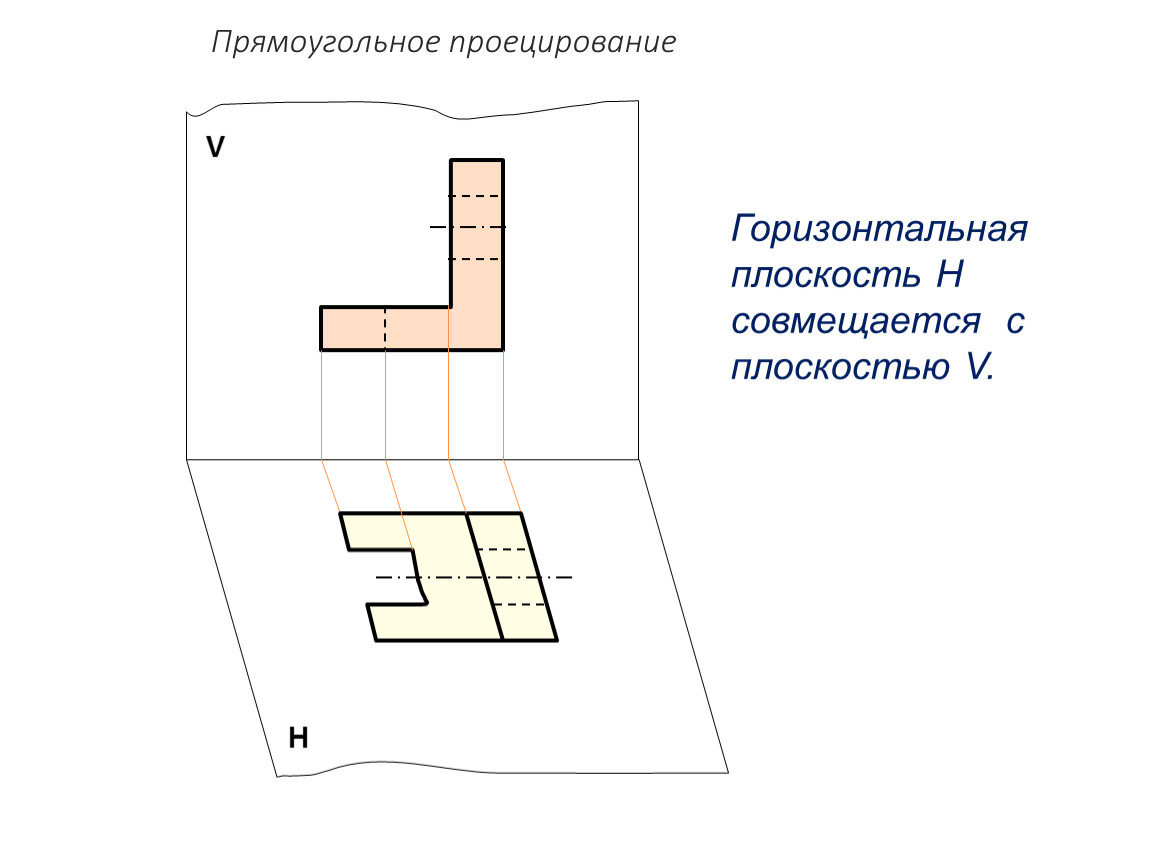

Горизонтальная плоскость Н совмещается с плоскостью V.
Прямоугольное проецирование
V
Н
Два изображения располагаются теперь
на одном листе строго
в проекционной связи!
Проекция на плоскости Н – ГОРИЗОНТАЛЬНАЯ, располагается строго под фронтальной проекцией.

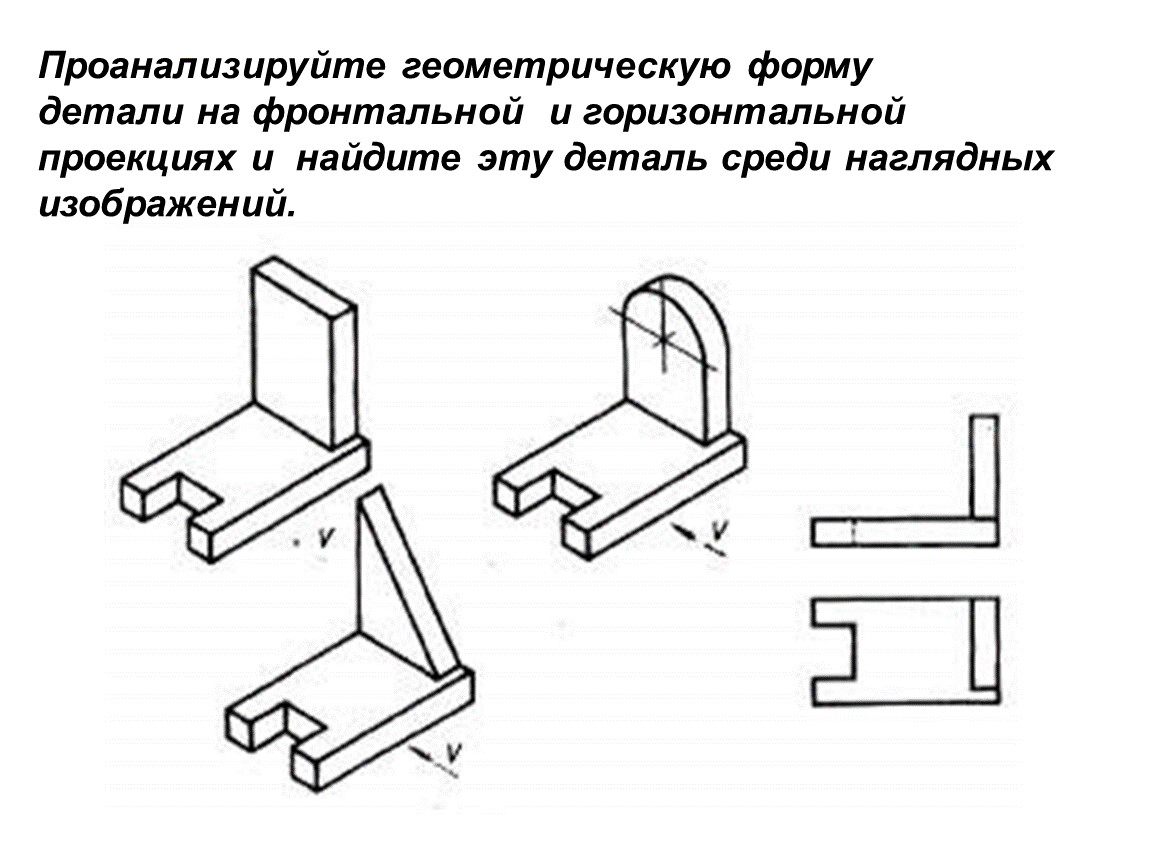

Проанализируйте геометрическую форму
детали на фронтальной и горизонтальной проекциях и найдите эту деталь среди наглядных изображений.
Определите по двум видам,
какой детали соответствует данный чертеж
Прямоугольное проецирование
V
Н
W

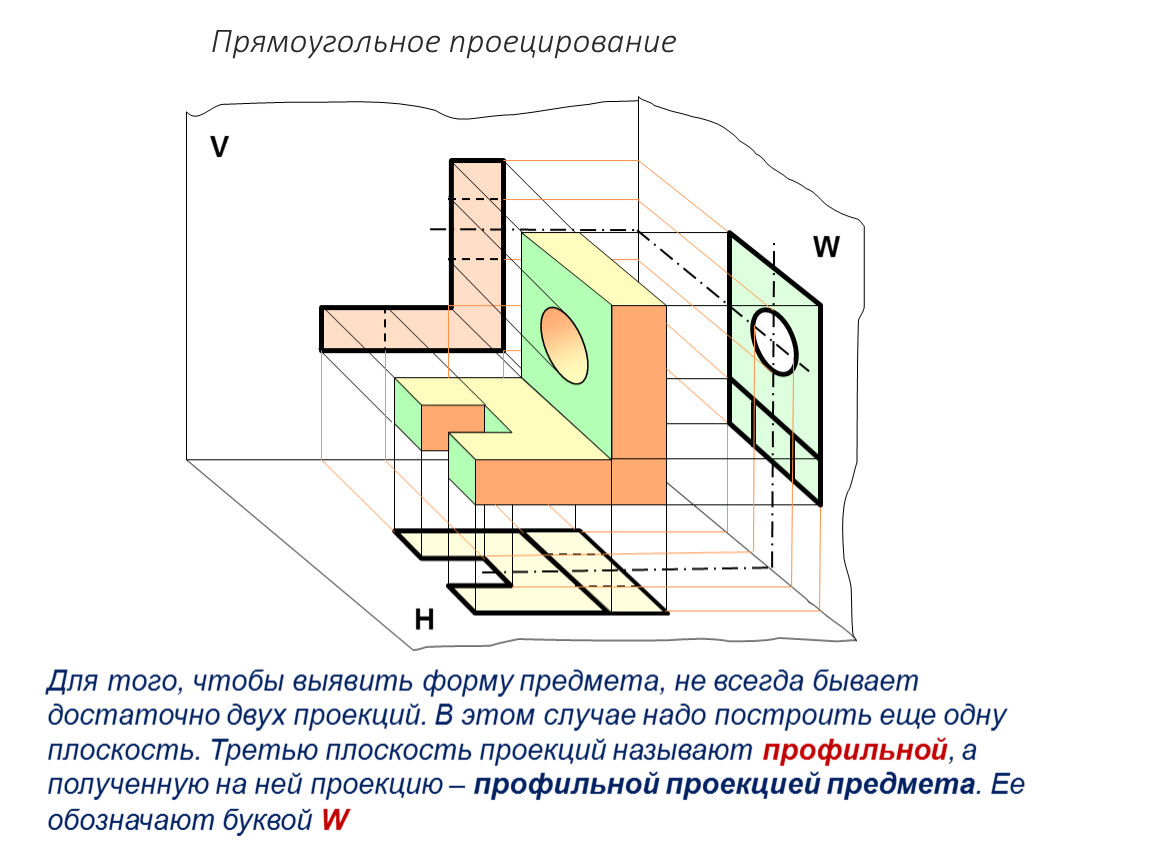

Для того, чтобы выявить форму предмета, не всегда бывает достаточно двух проекций. В этом случае надо построить еще одну плоскость. Третью плоскость проекций называют профильной, а полученную на ней проекцию – профильной проекцией предмета. Ее обозначают буквой W

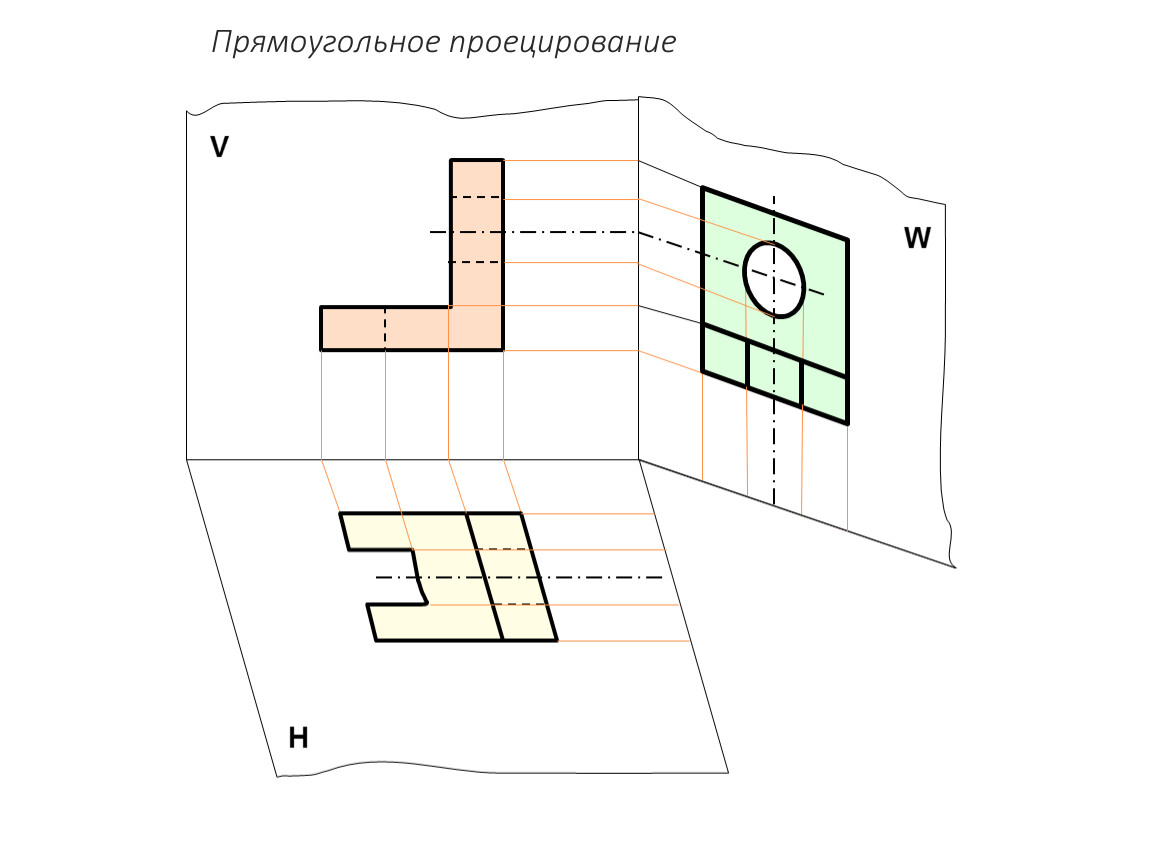

Прямоугольное проецирование
Н
W
V

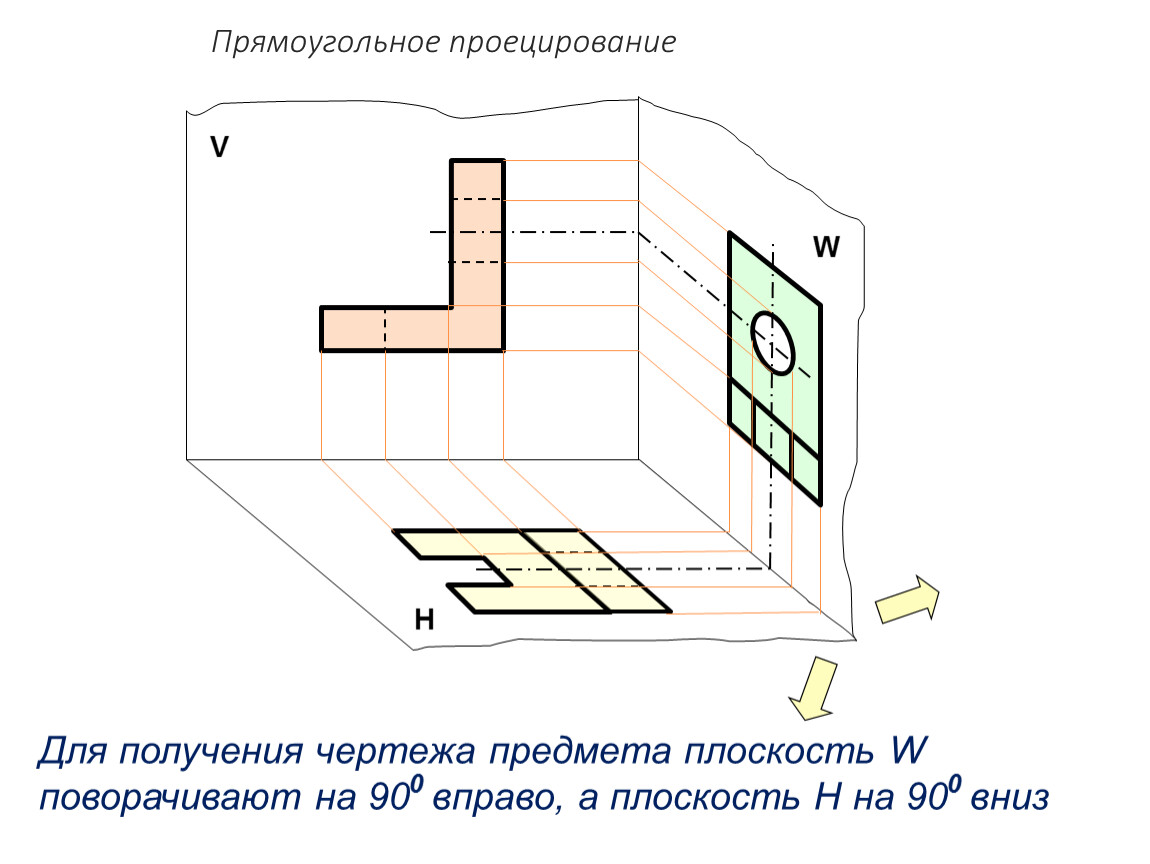

Для получения чертежа предмета плоскость W поворачивают на 900 вправо, а плоскость Н на 900 вниз
Прямоугольное проецирование
Н
W
V
Прямоугольное проецирование
Н
W
V
Три изображения располагаются теперь
на одном листе строго
в проекционной связи!
Проекция на плоскости W – ПРОФИЛЬНАЯ, располагается справа от фронтальной проекции.

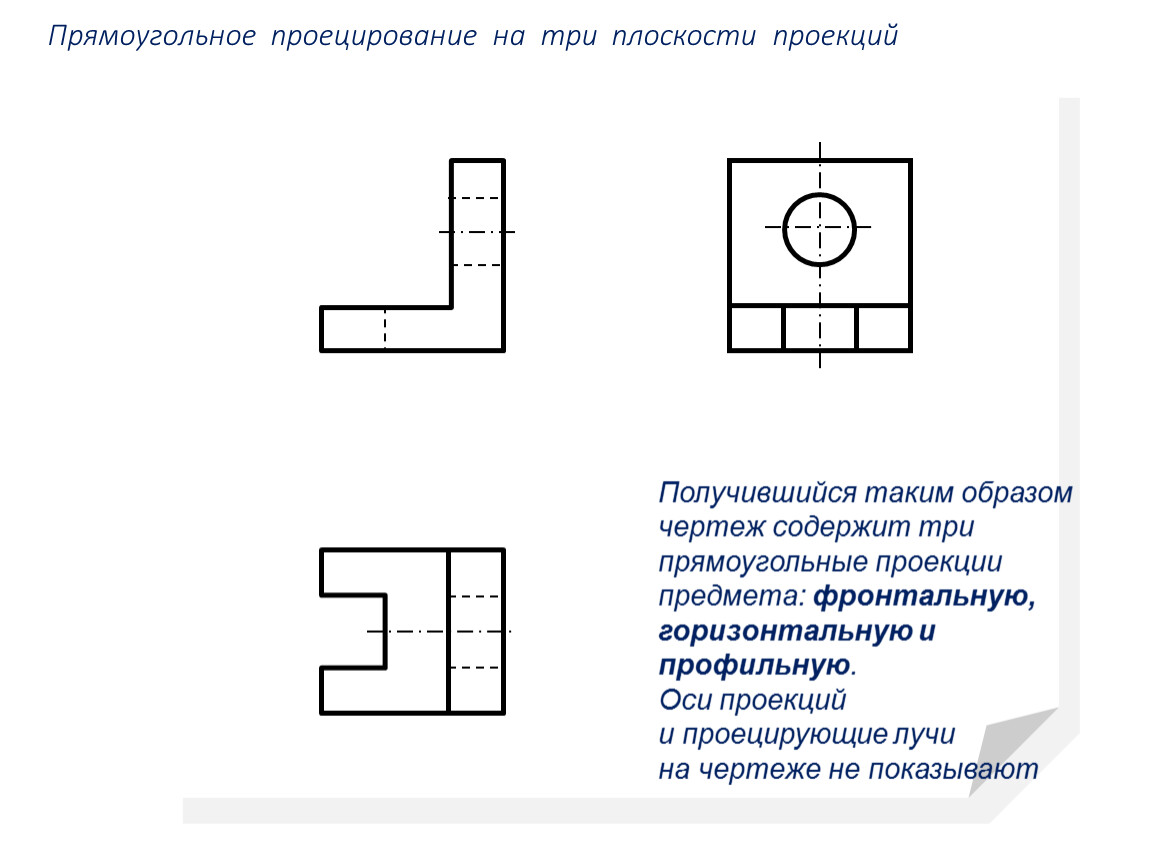

Прямоугольное проецирование на три плоскости проекций
Получившийся таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную.
Оси проекций
и проецирующие лучи
на чертеже не показывают
ЗАДАНИЕ : Выполнить чертеж - Прямоугольное проецирование на три плоскости проекций
76
78
18
30
58
60
Ф 30
26
18
Чертил Петров В.
Проверил
Школя № 1274 кл. 9 Б сталь 1:1
Стойка

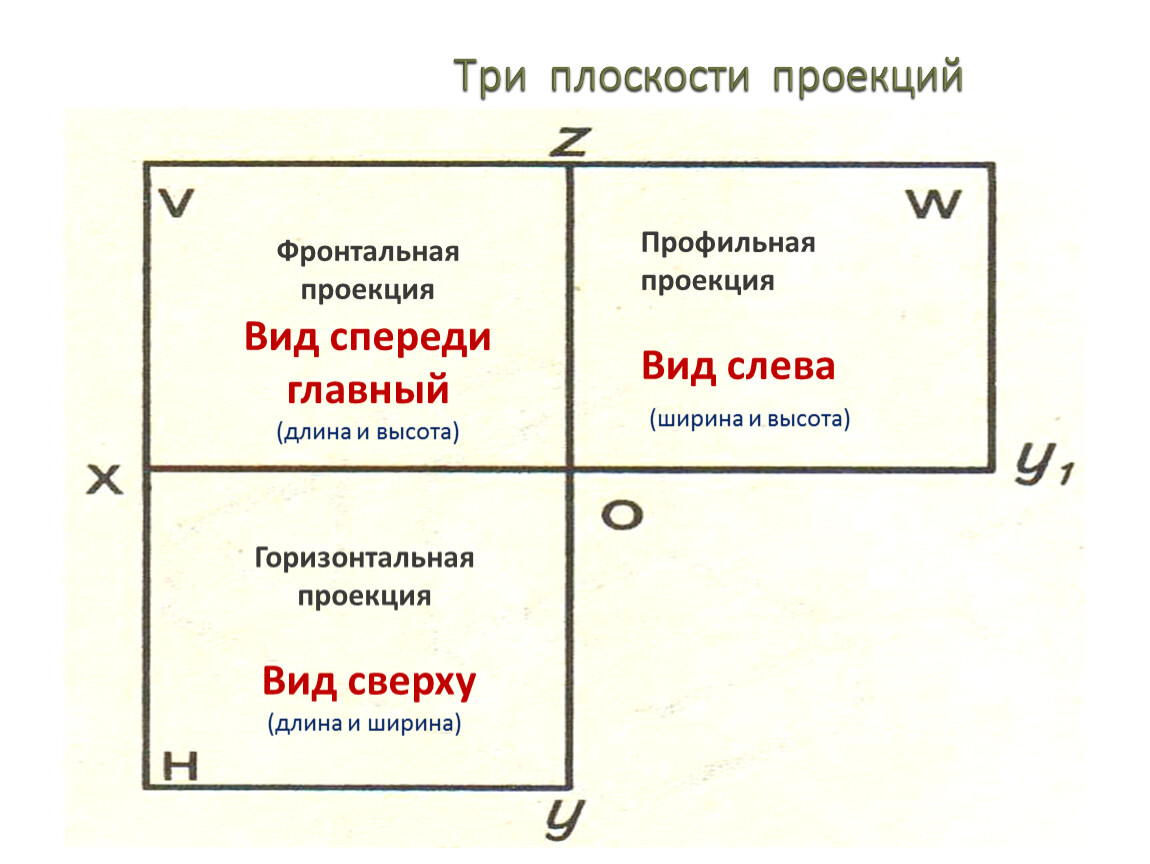

Три плоскости проекций
Фронтальная
проекция
Вид спереди
главный
Профильная
проекция
Вид слева
Горизонтальная
проекция
Вид сверху
(ширина и высота)

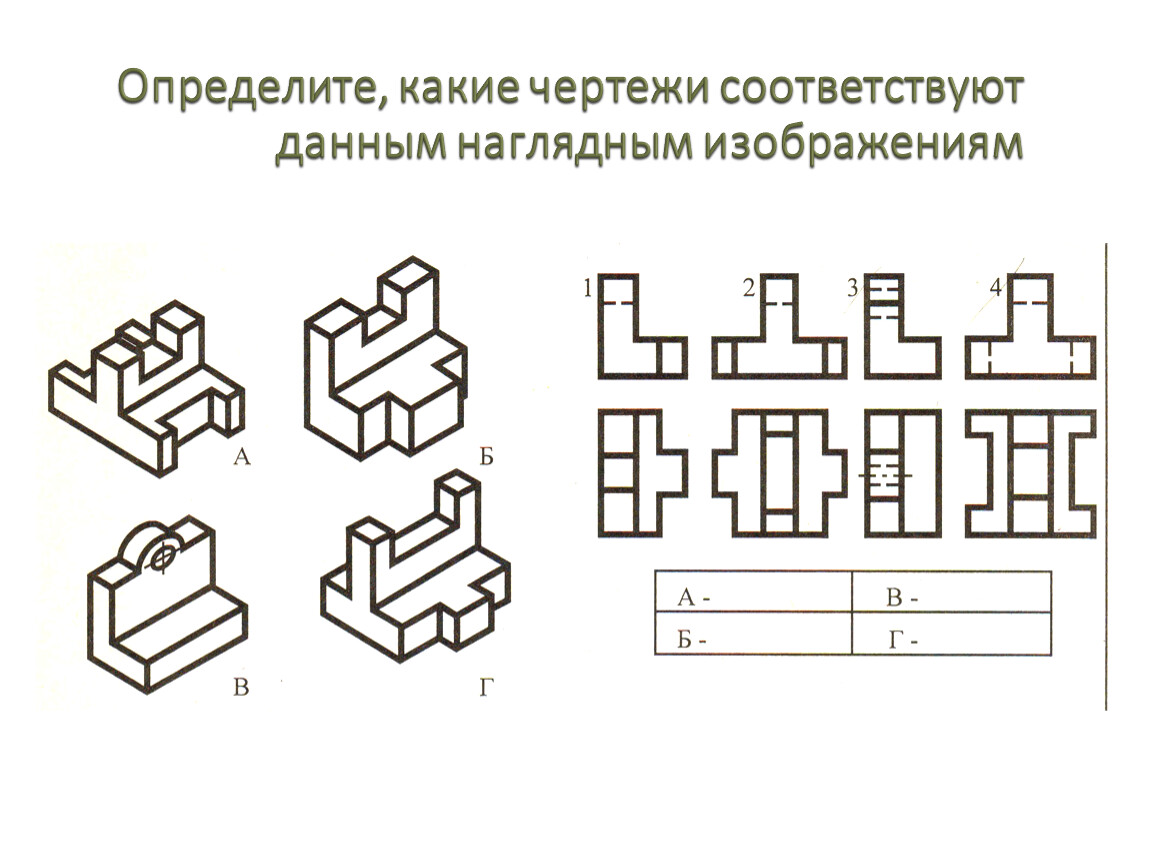

Определите, какие чертежи соответствуют данным наглядным изображениям

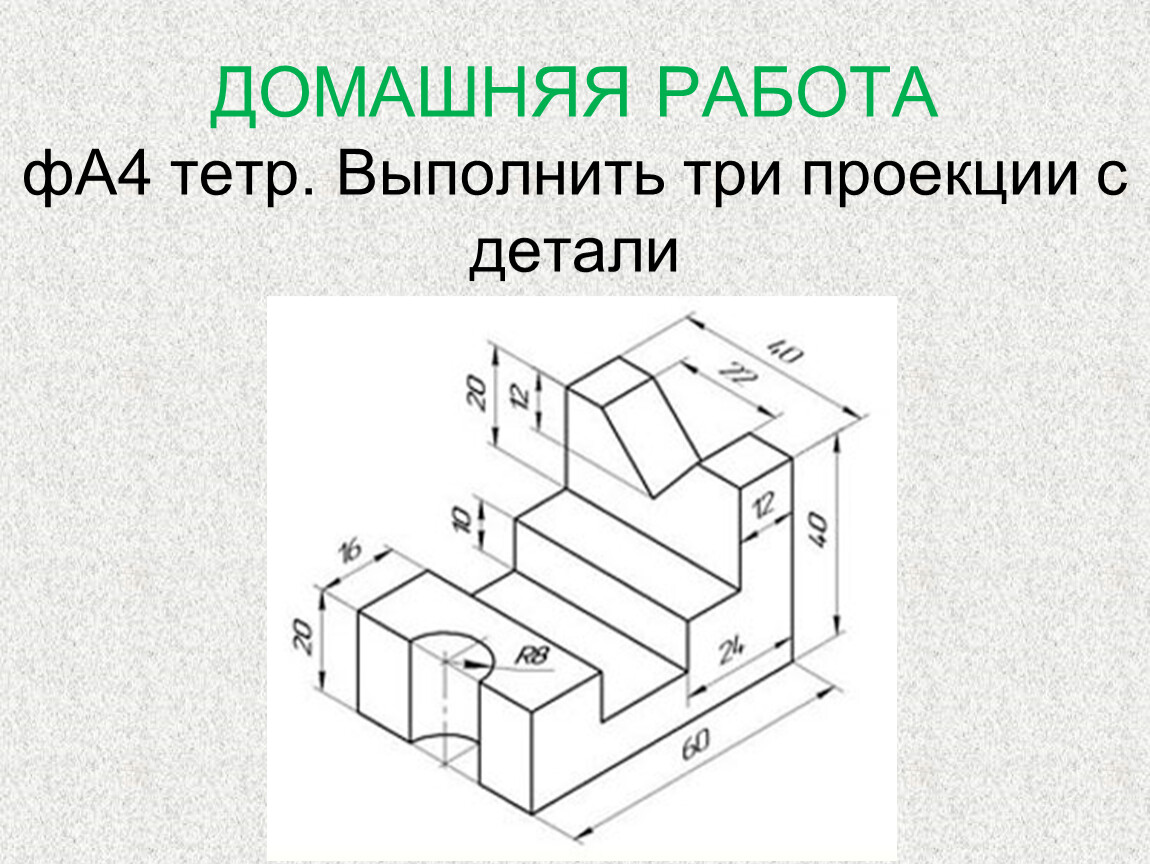

ДОМАШНЯЯ РАБОТА фА4 тетр. Выполнить три проекции с детали
