Разметочный инструмент

Разметочный инструмент

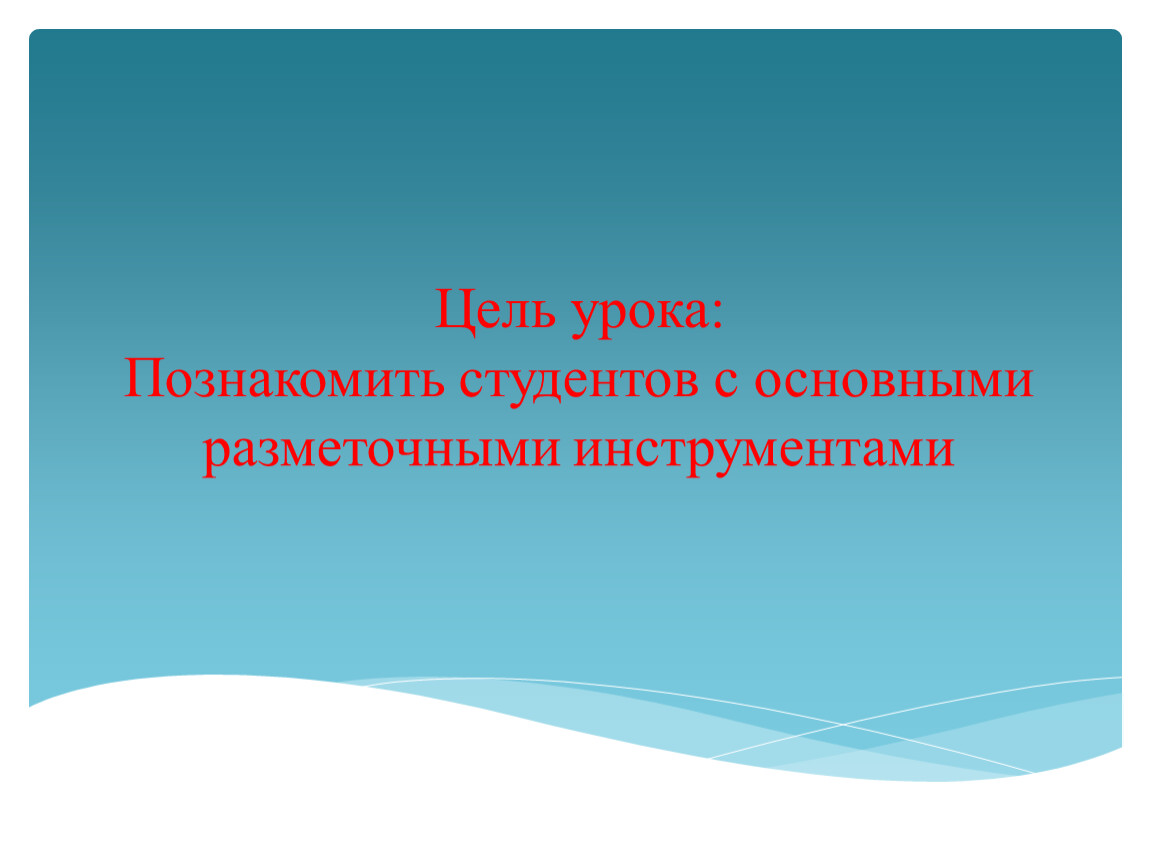

Цель урока:Познакомить студентов с основными разметочными инструментами

Разметкой называется операция нанесения на обрабатываемую доску или заготовку разметочных рисок (линий) или точек с помощью инструмента, определяющих контуры последующей обработки.

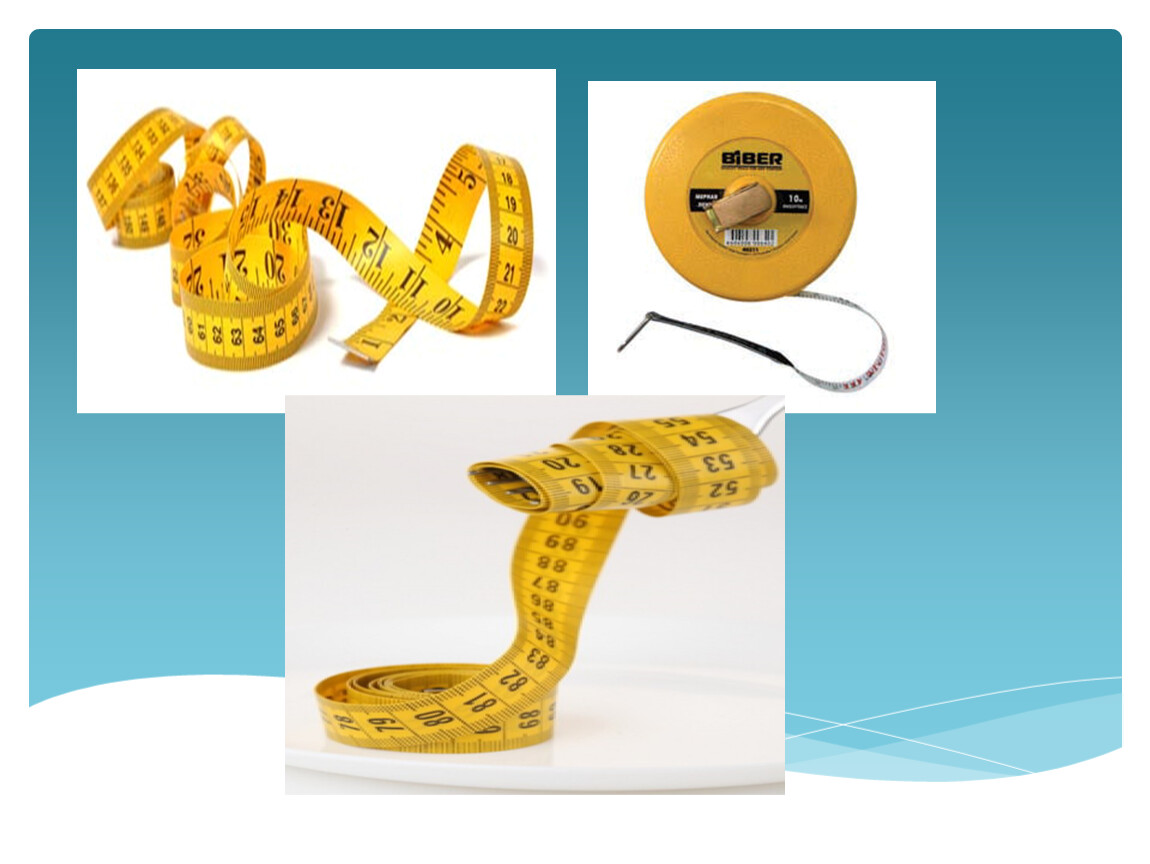

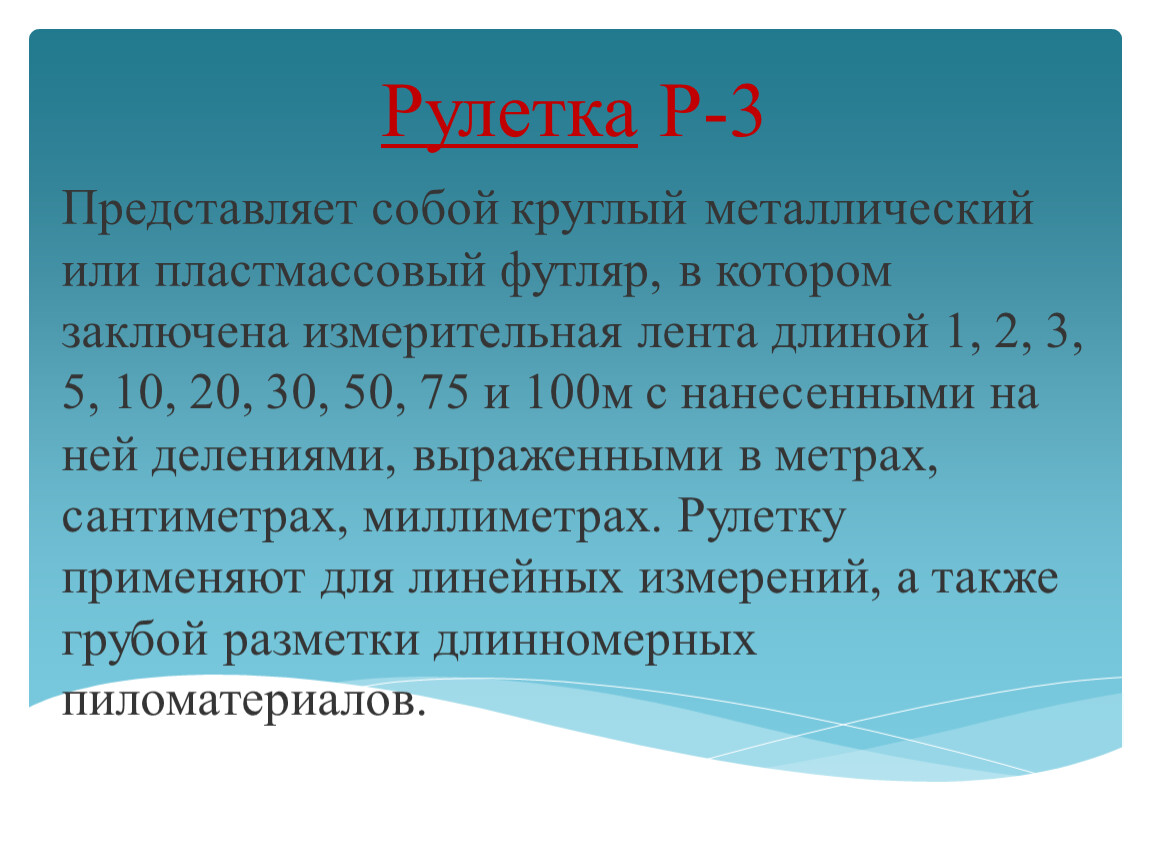

Рулетка Р-3

Представляет собой круглый металлический или пластмассовый футляр, в котором заключена измерительная лента длиной 1, 2, 3, 5, 10, 20, 30, 50, 75 и 100м с нанесенными на ней делениями, выраженными в метрах, сантиметрах, миллиметрах. Рулетку применяют для линейных измерений, а также грубой разметки длинномерных пиломатериалов.

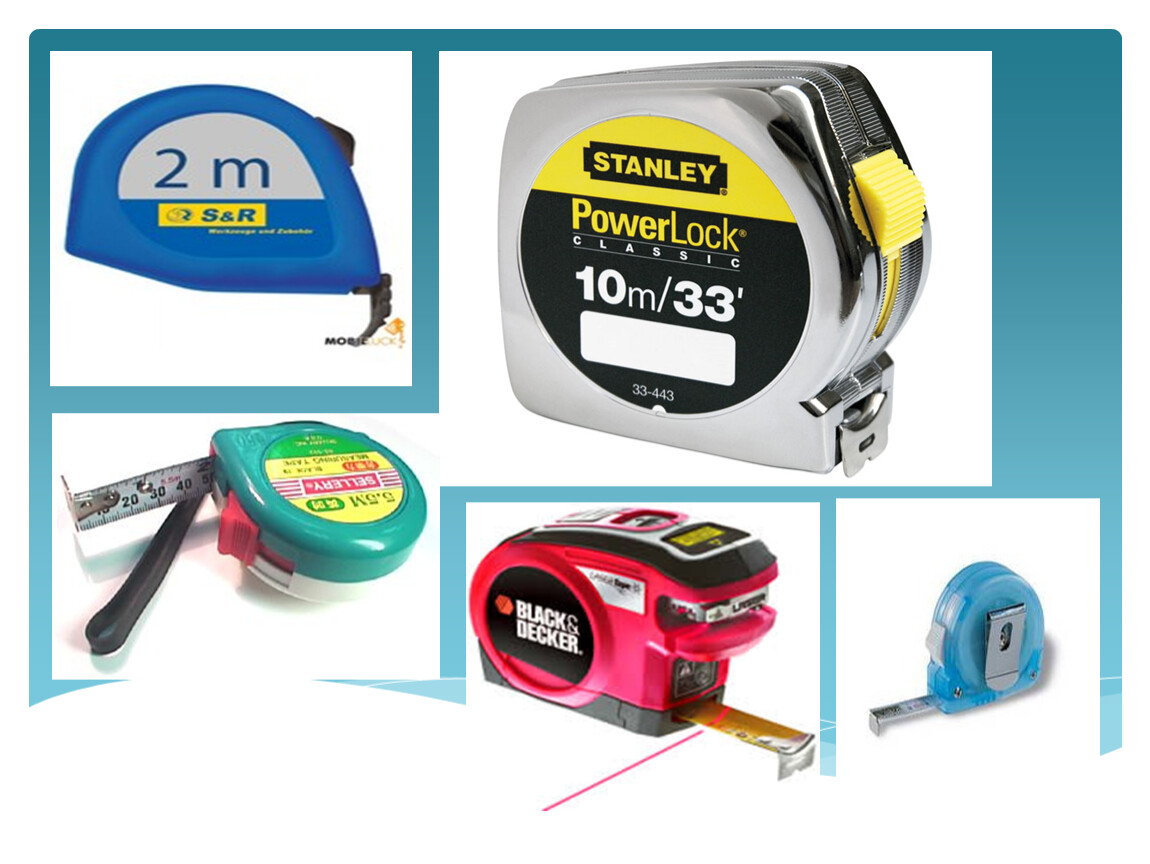

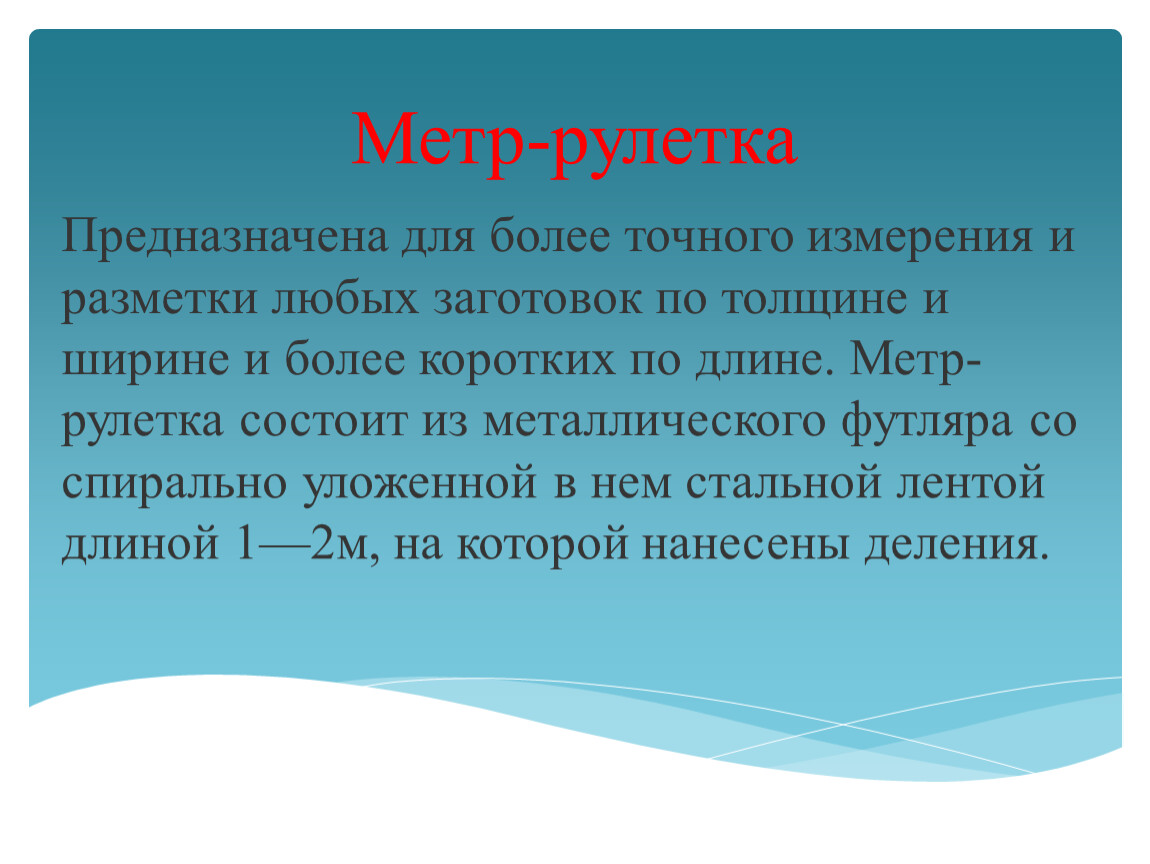

Метр-рулетка

Предназначена для более точного измерения и разметки любых заготовок по толщине и ширине и более коротких по длине. Метр-рулетка состоит из металлического футляра со спирально уложенной в нем стальной лентой длиной 1—2м, на которой нанесены деления.

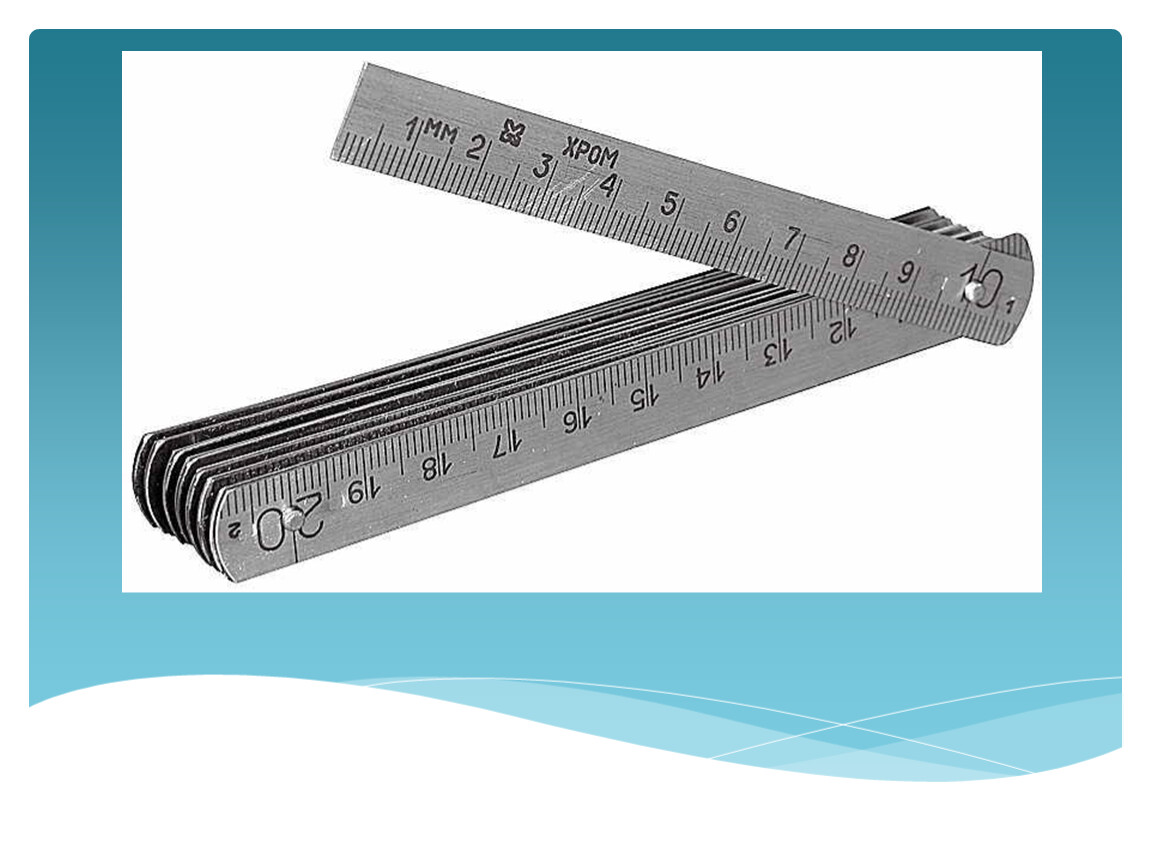

Складной метр

Представляет собой набор металлических или деревянных линеек с нанесенными на них делениями. Линейки соединяются между собой на шарнирах и легко складываются или раздвигаются. Метр служит для линейных измерений предметов незначительной длины.

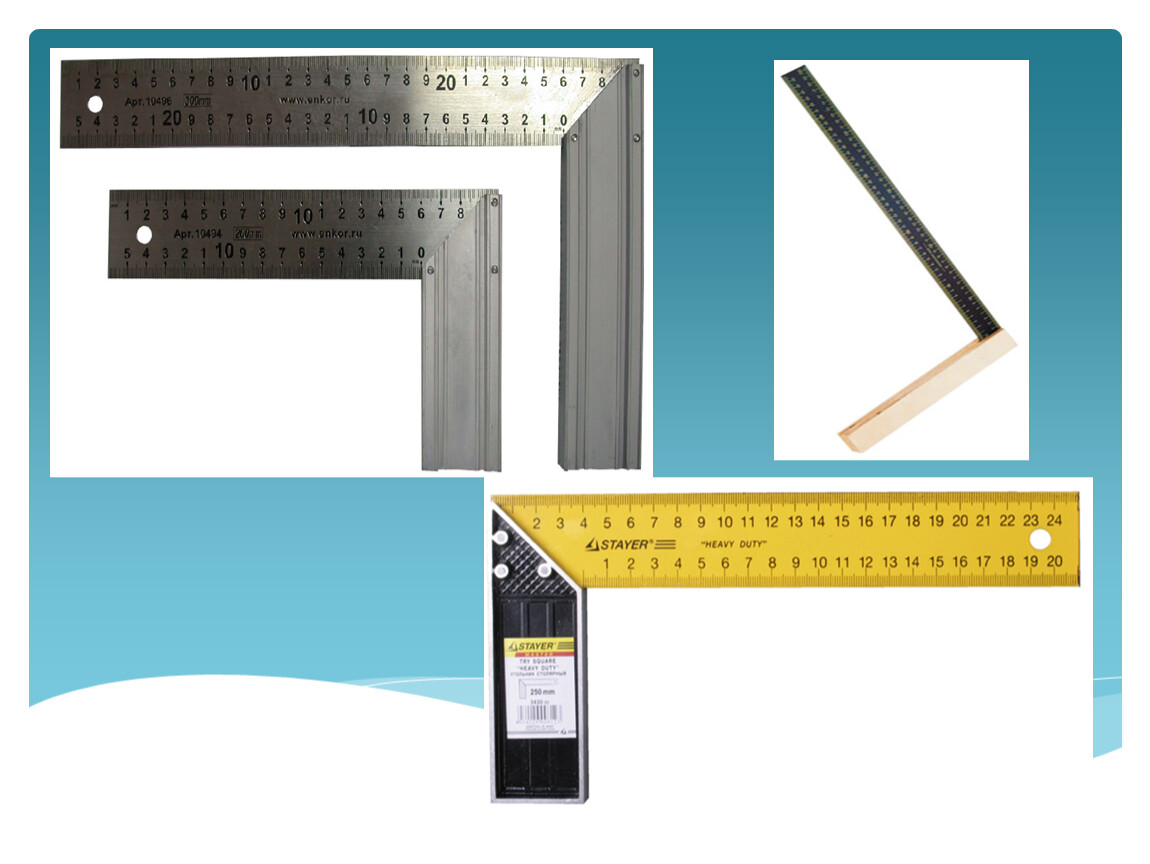

Угольник

Предназначен для разметки углов и проверки прямоугольности элементов столярных изделий и состоит из основания, в которое под прямым углом вмонтирована линейка.

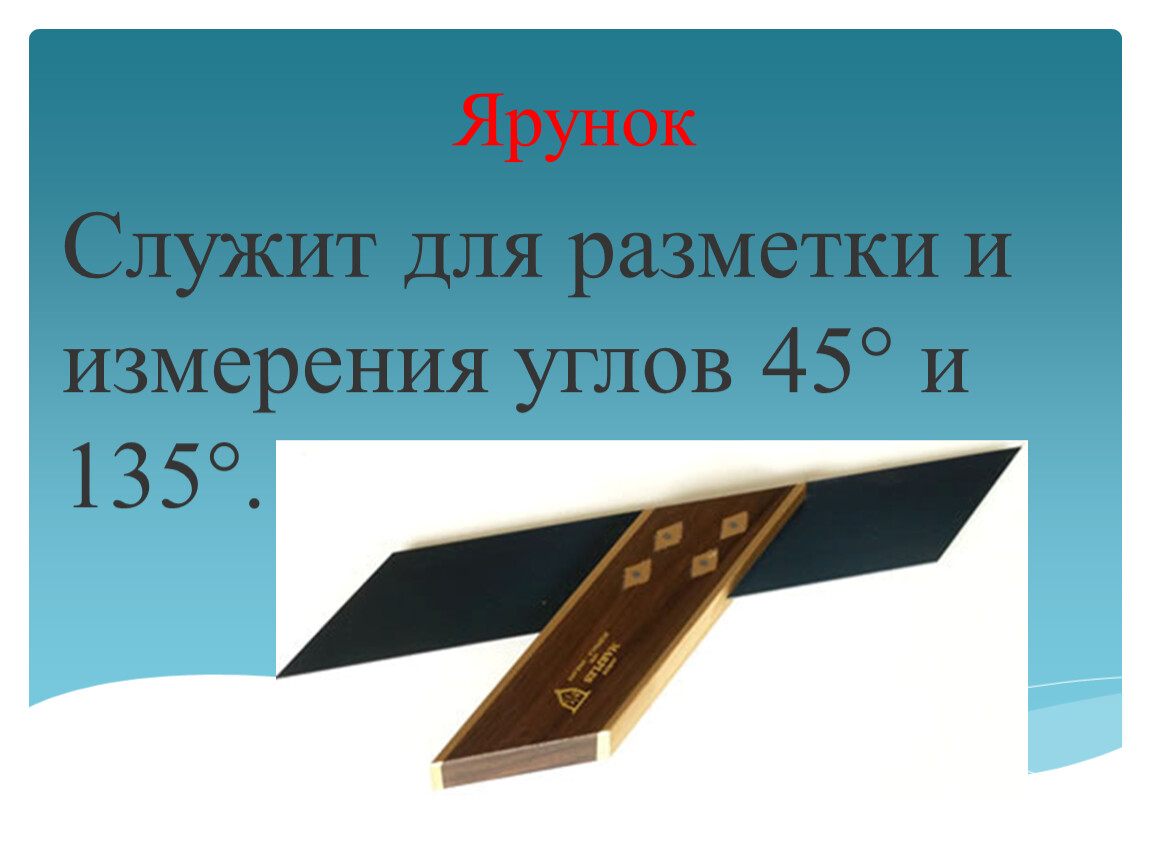

Ярунок

Служит для разметки и измерения углов 45° и 135°.

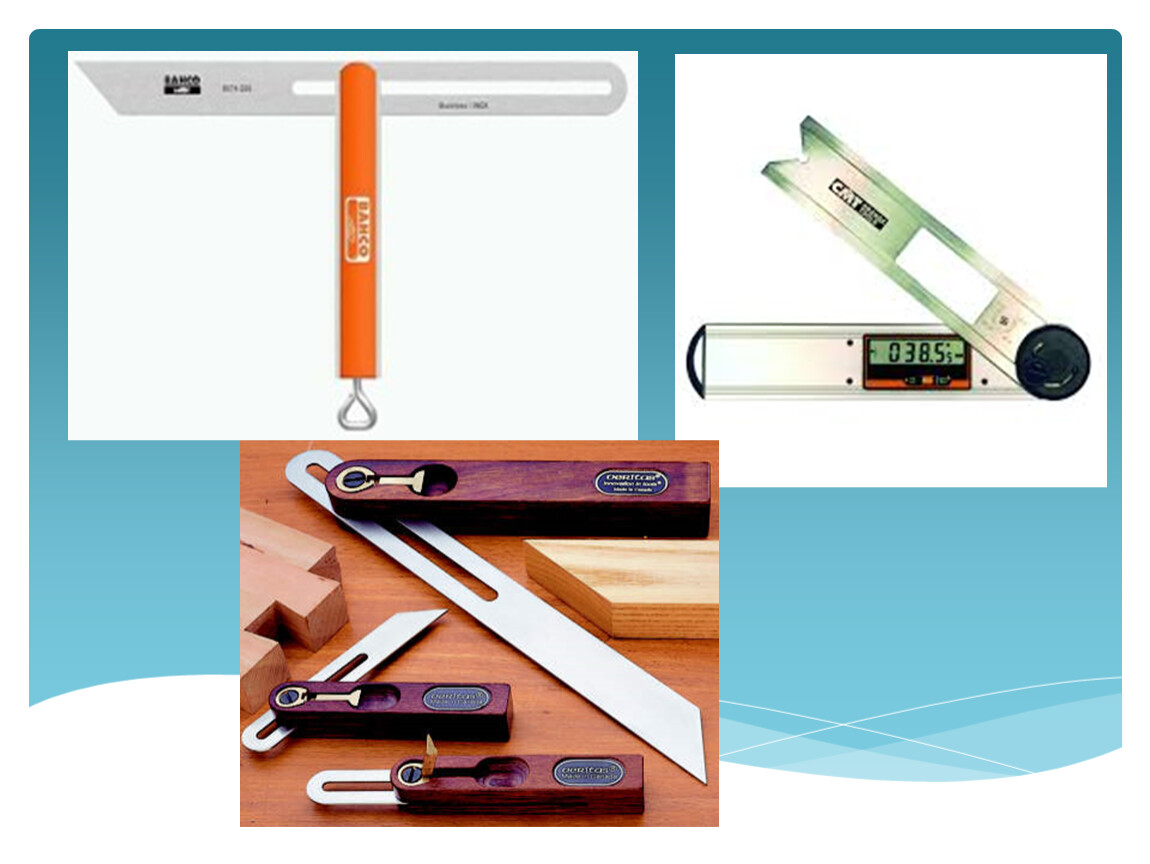

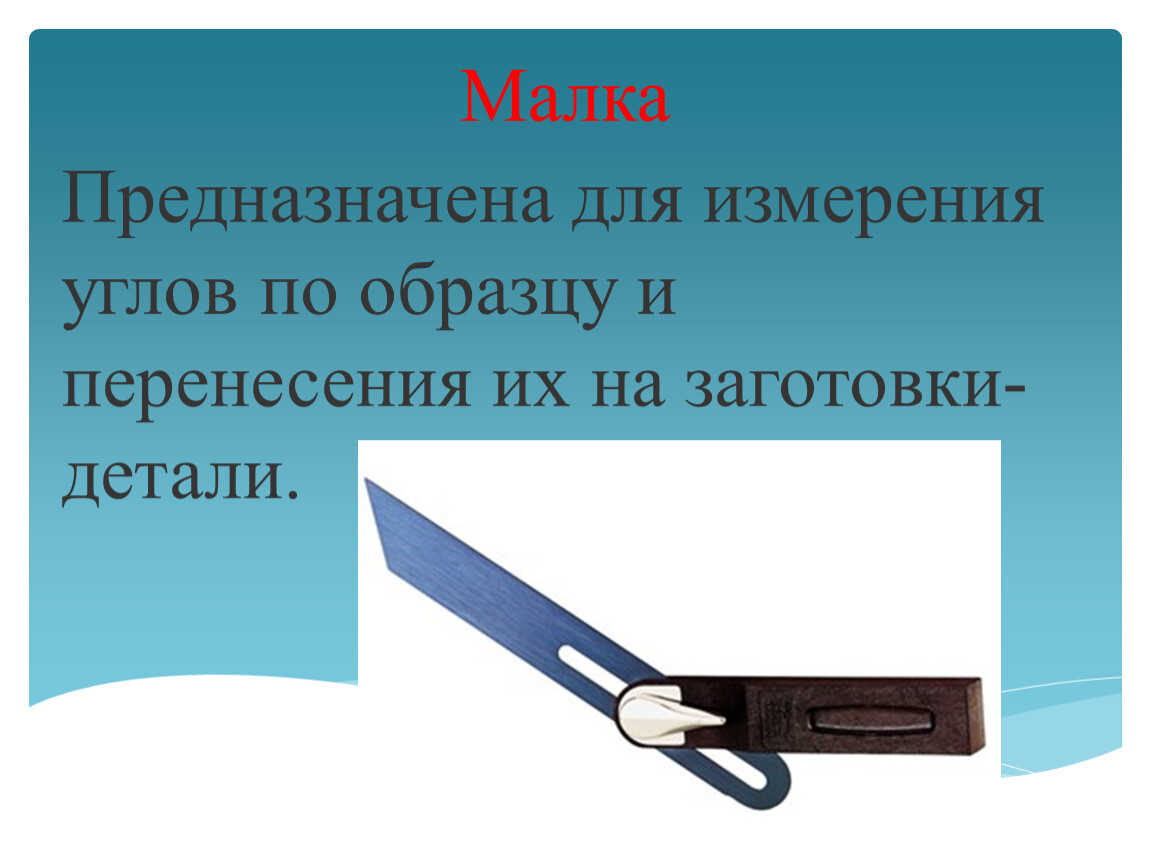

Малка

Предназначена для измерения углов по образцу и перенесения их на заготовки-детали.

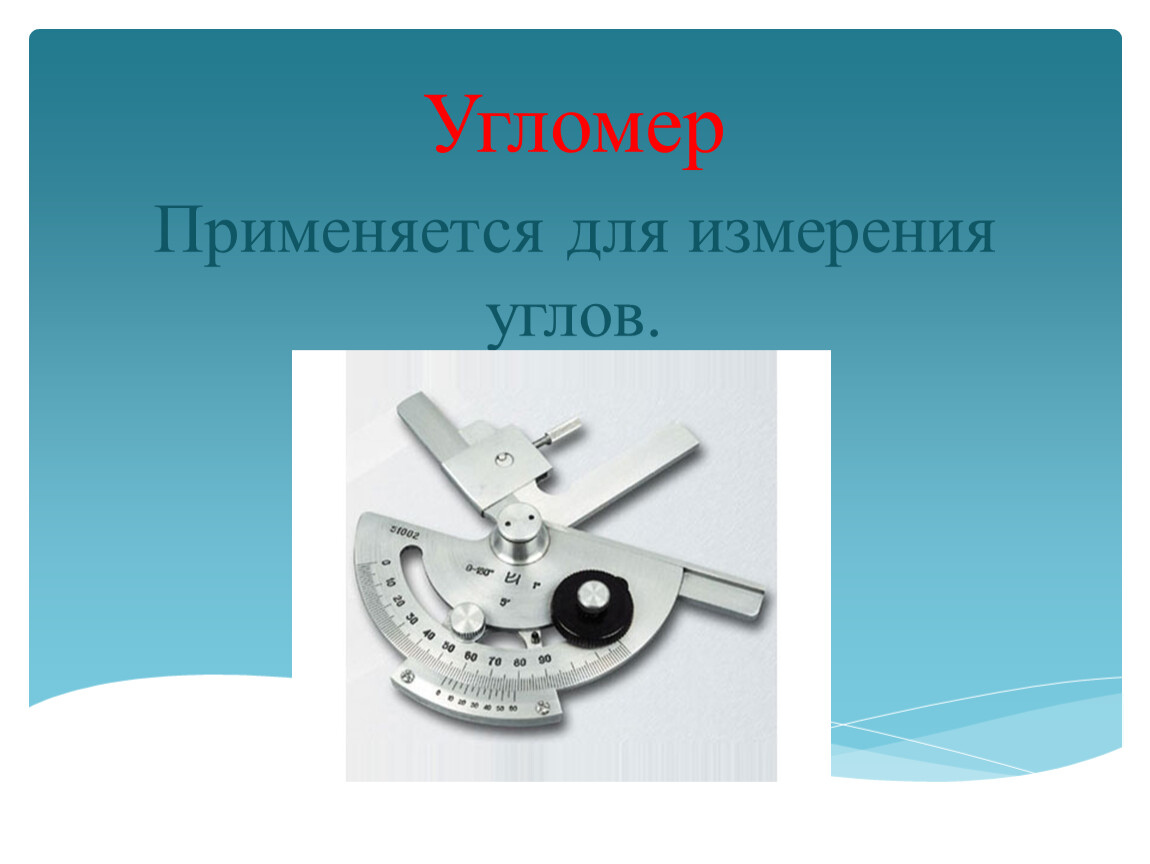

Угломер

Применяется для измерения углов.

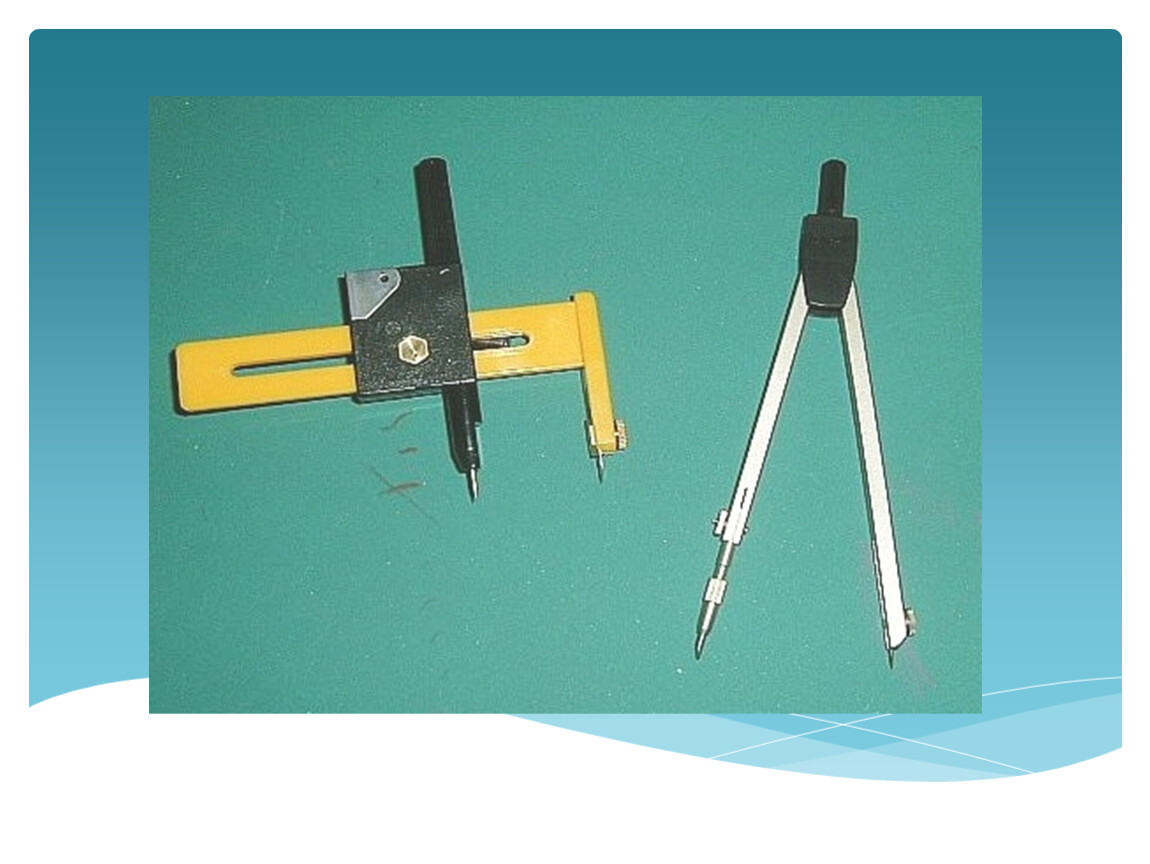

Циркуль

Применяют для перенесения размеров на заготовки и для очерчивания круглых разметок.

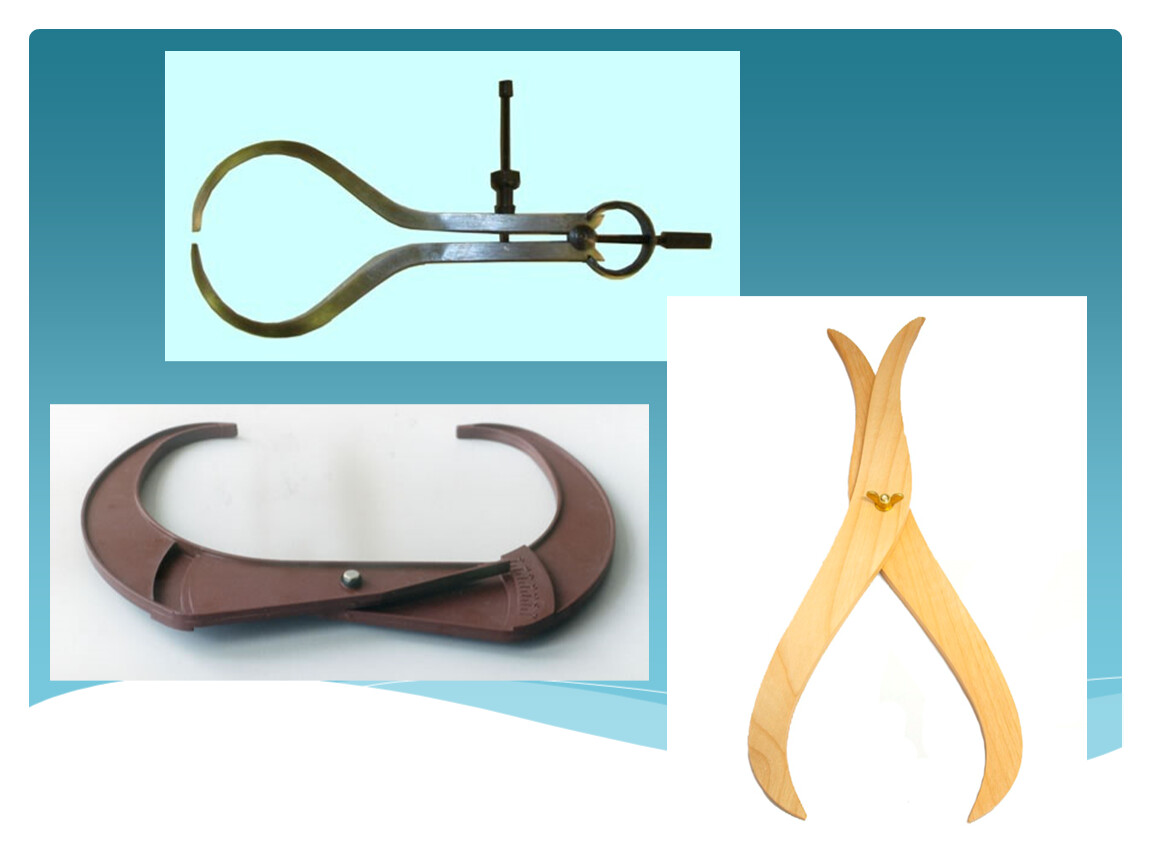

Кронциркуль

Применяется для измерения наружного диаметра круглых лесоматериалов.

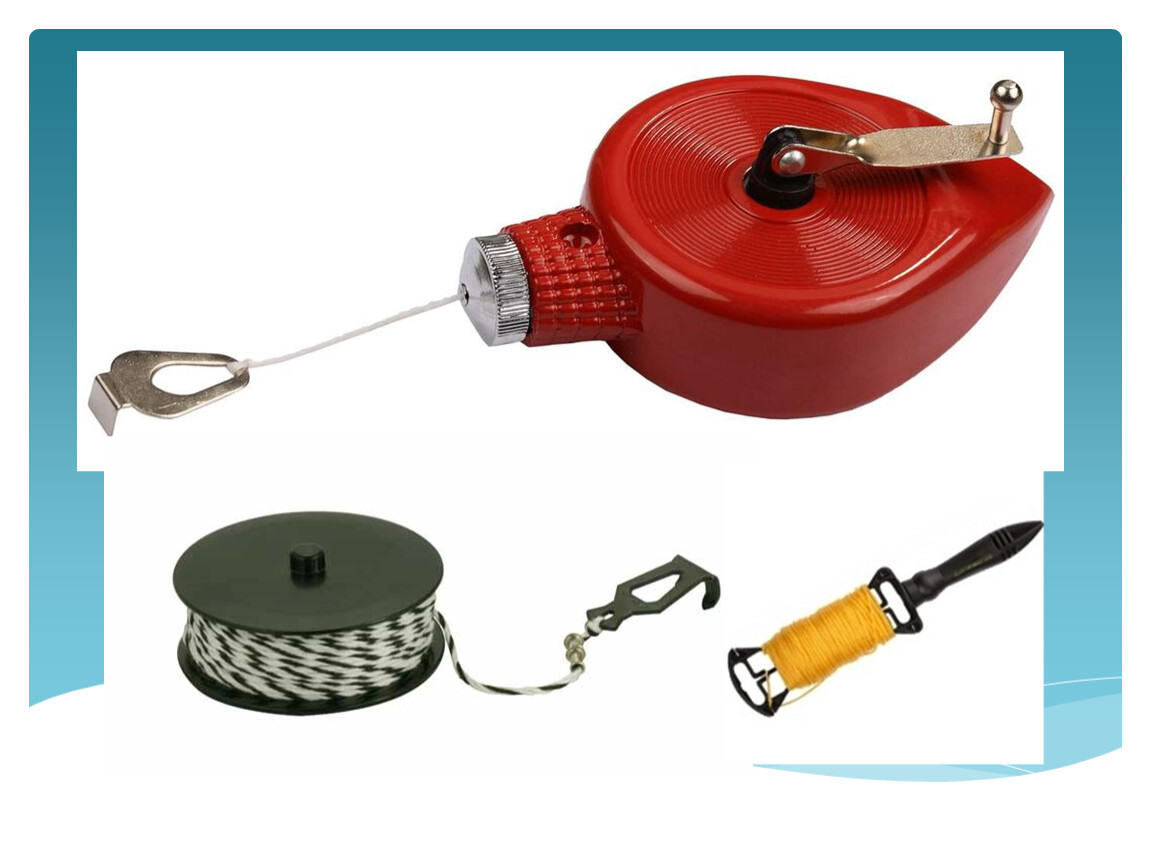

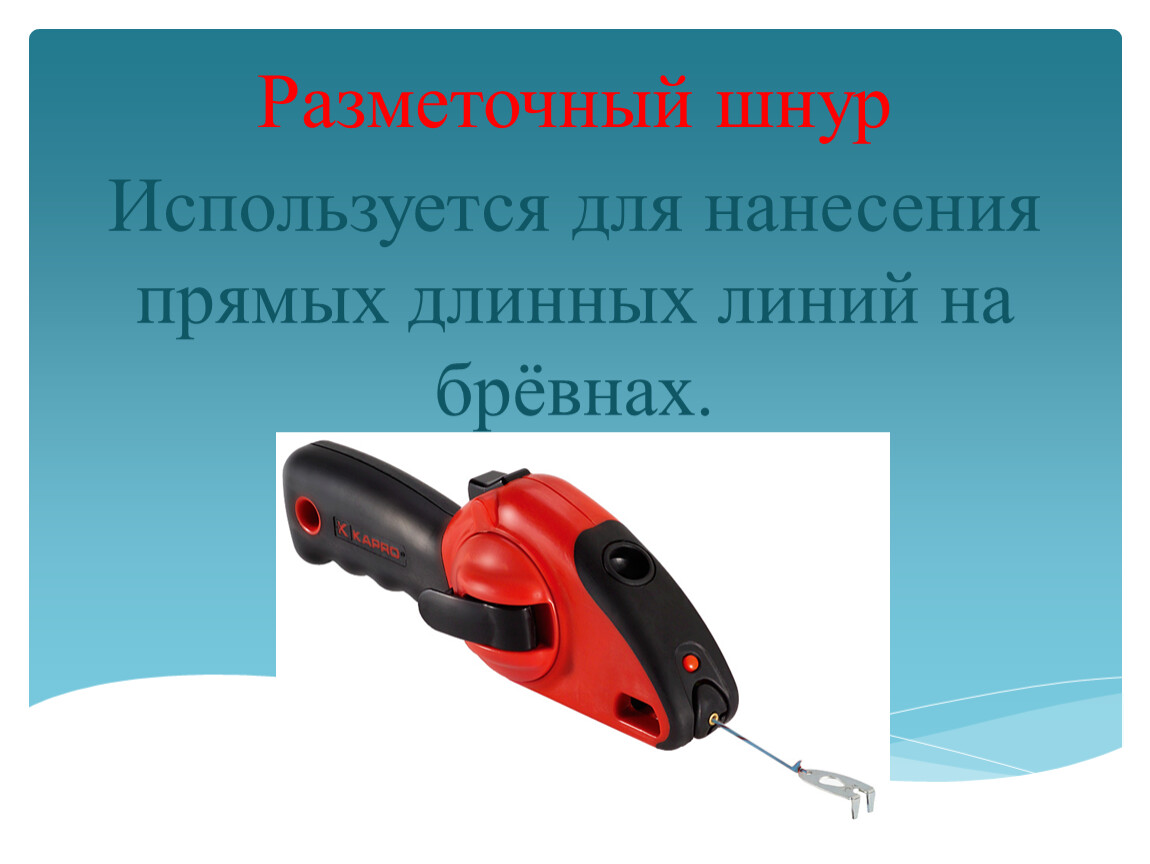

Разметочный шнур

Используется для нанесения прямых длинных линий на брёвнах.

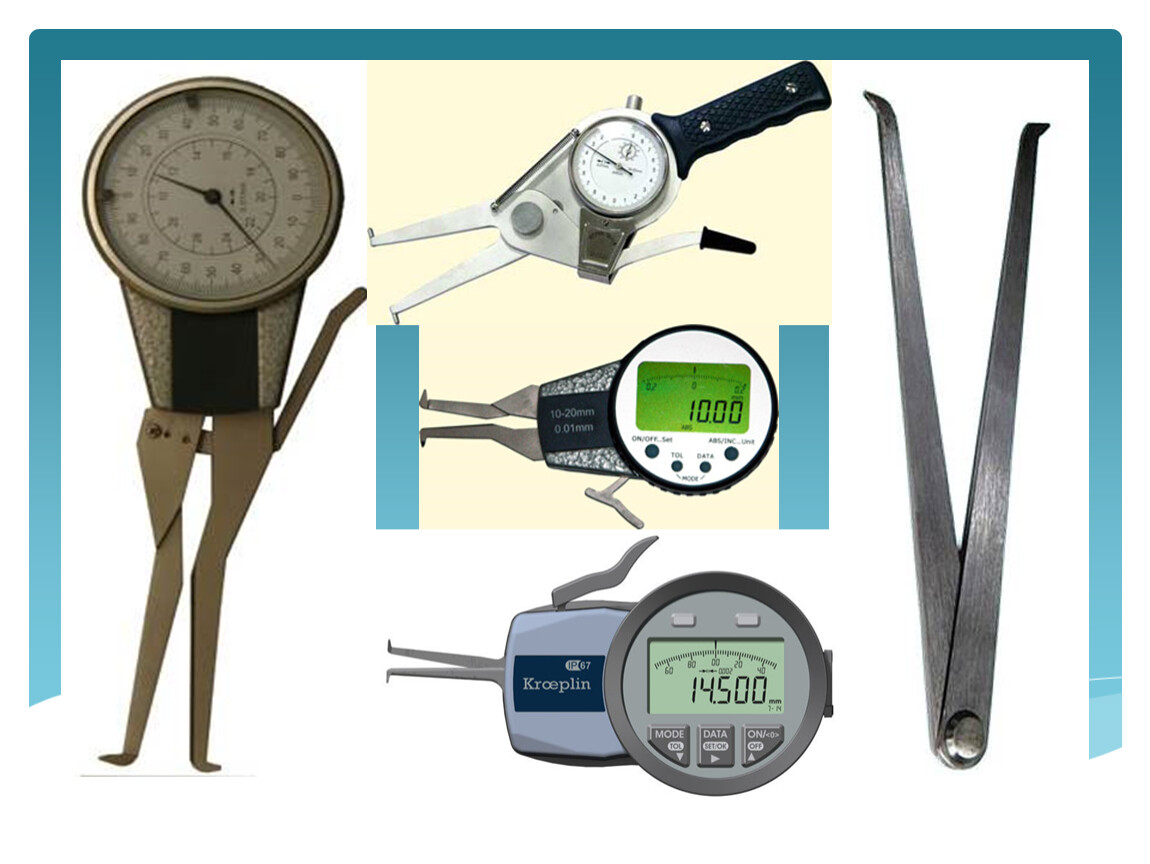

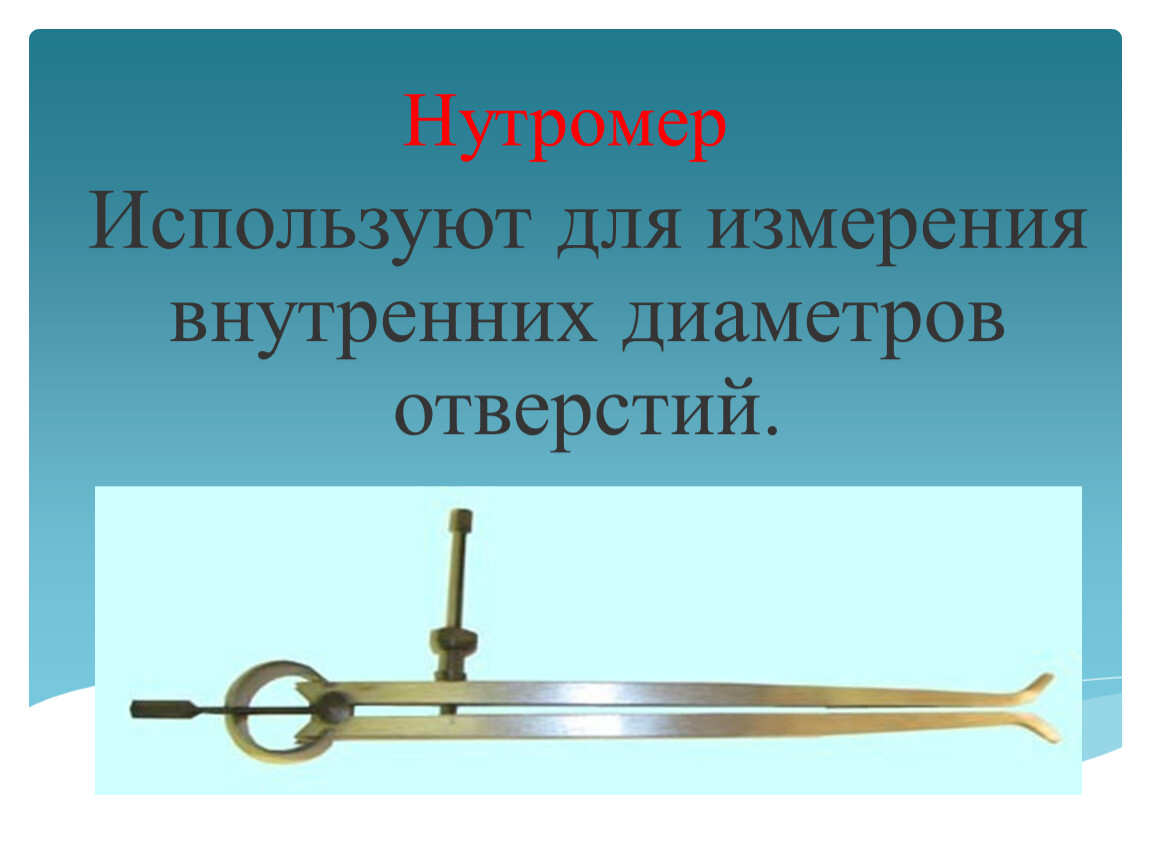

Нутромер

Используют для измерения внутренних диаметров отверстий.

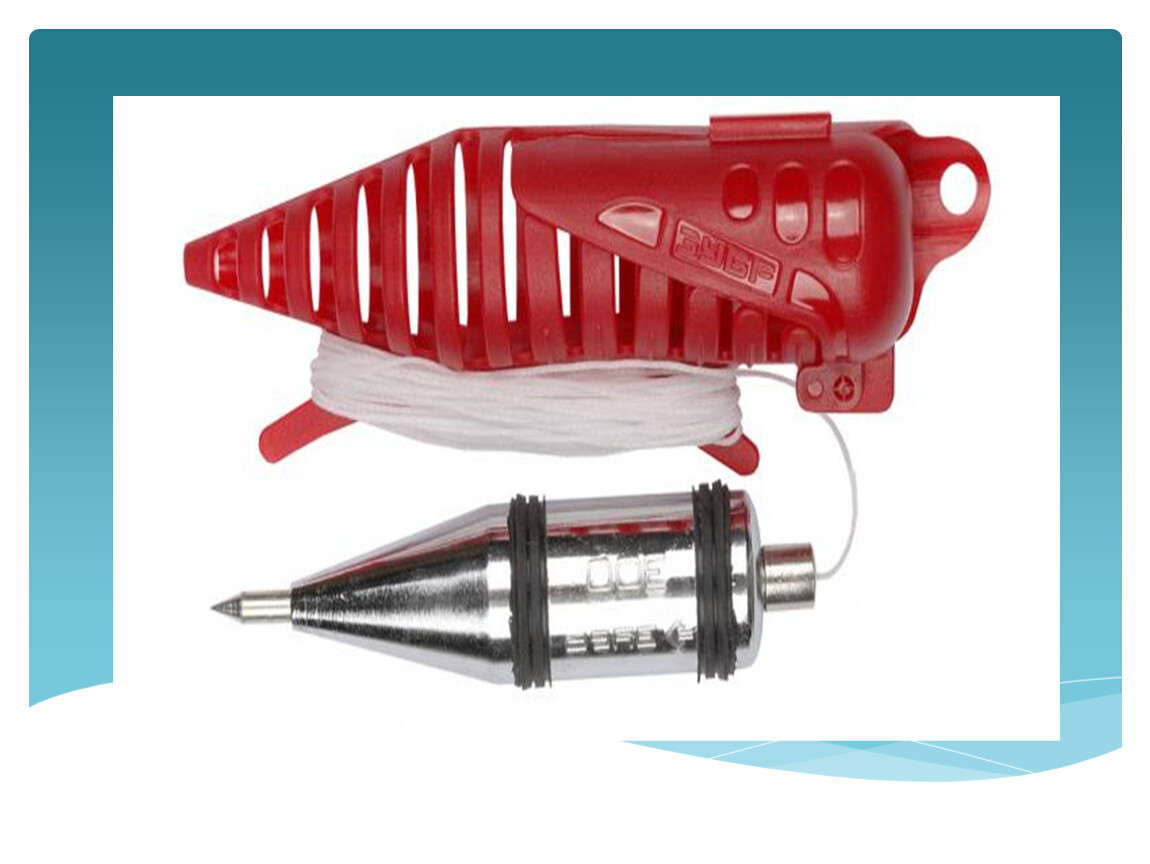

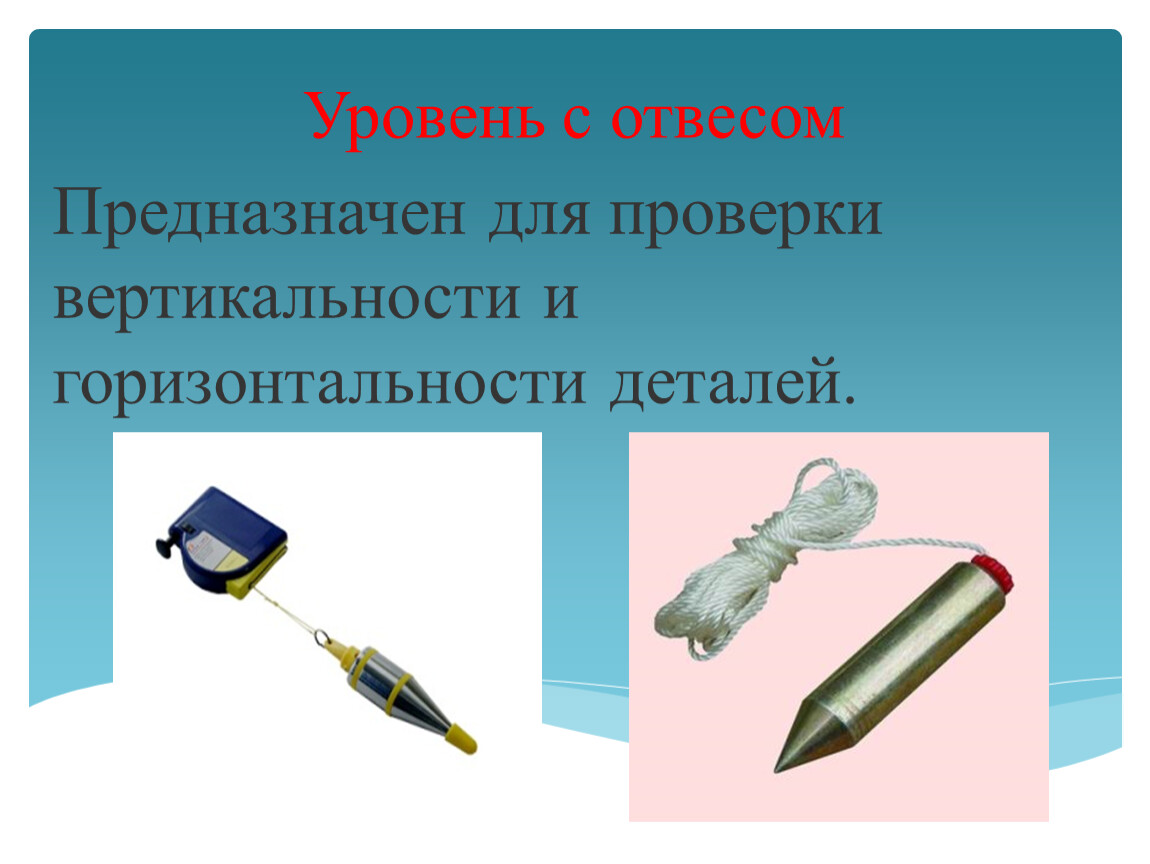

Уровень с отвесом

Предназначен для проверки вертикальности и горизонтальности деталей.

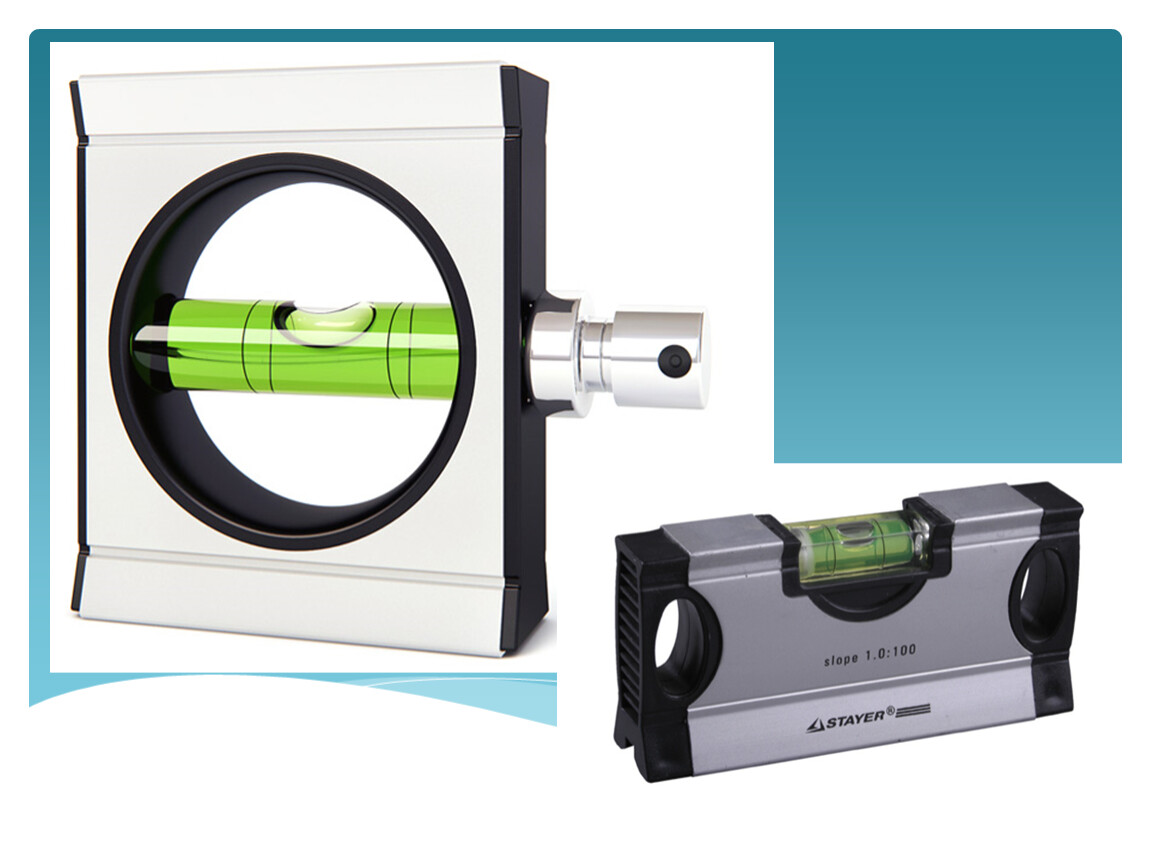

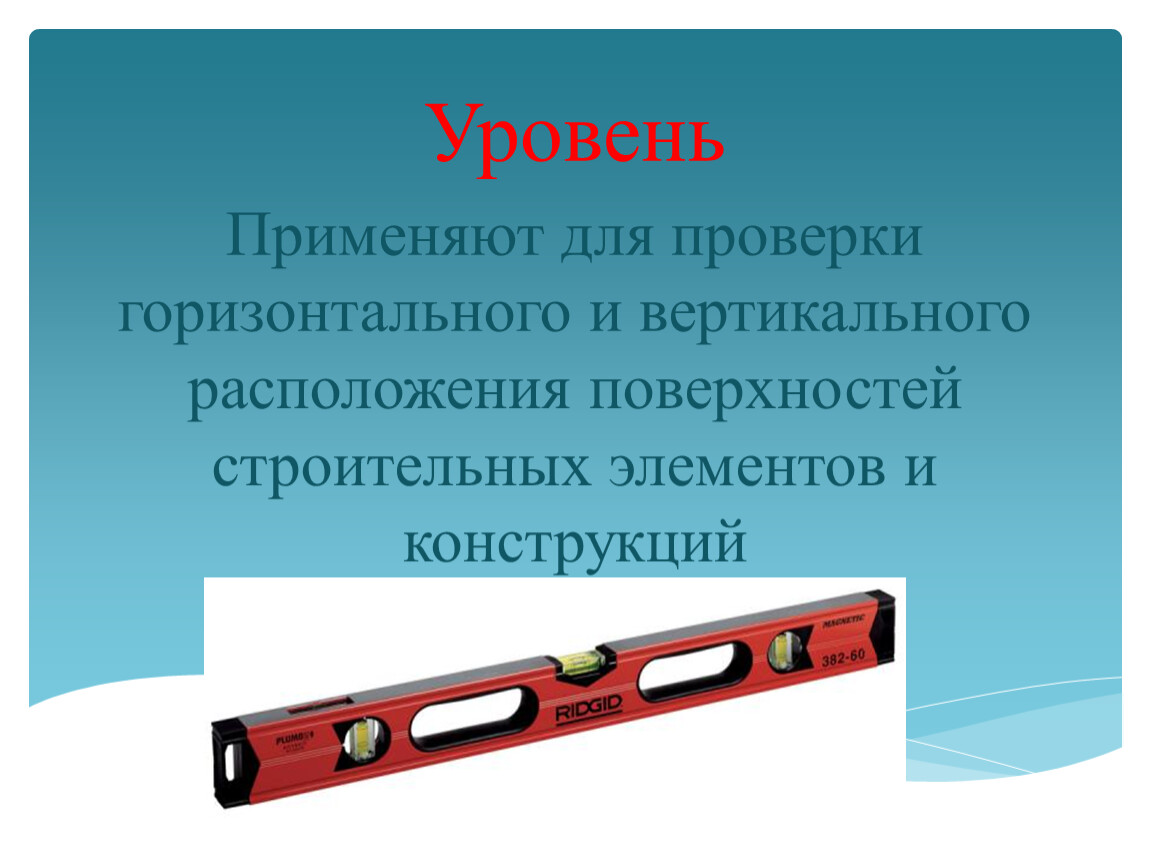

Уровень

Применяют для проверки горизонтального и вертикального расположения поверхностей строительных элементов и конструкций

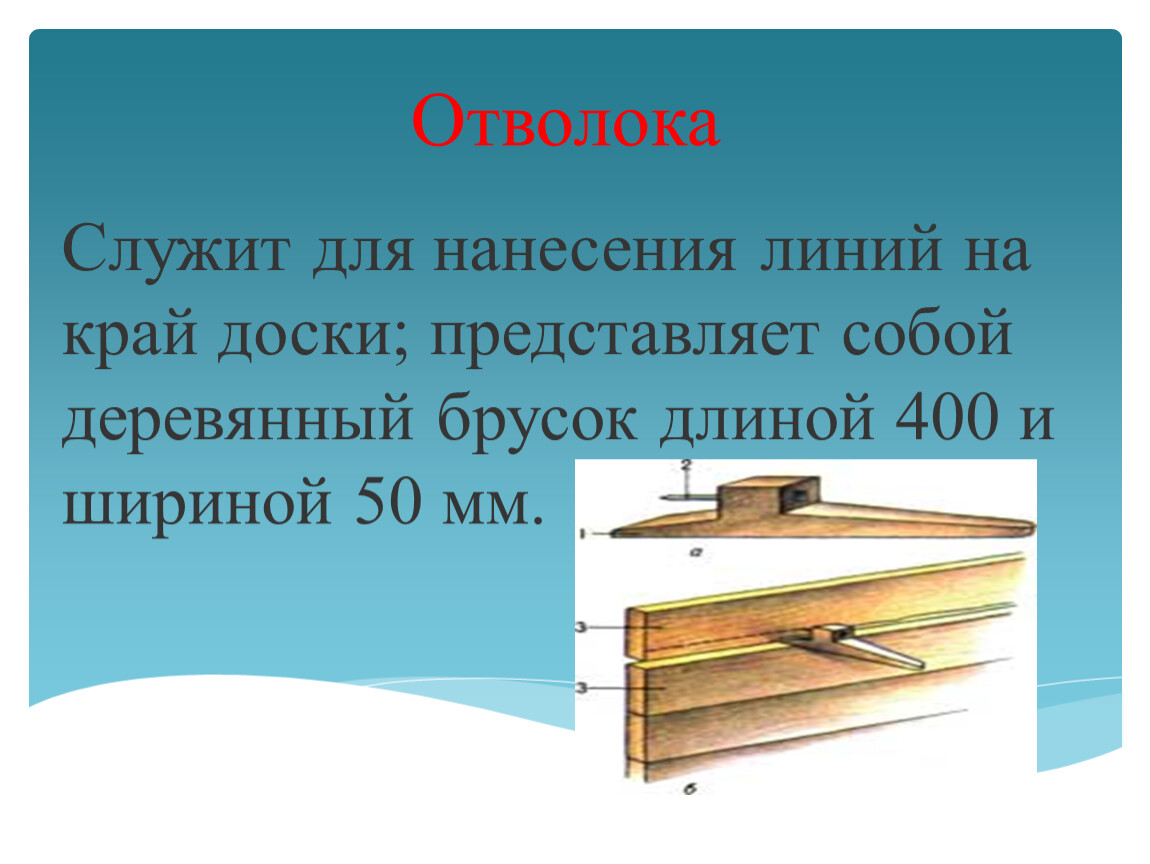

Отволока

Служит для нанесения линий на край доски; представляет собой деревянный брусок длиной 400 и шириной 50 мм.

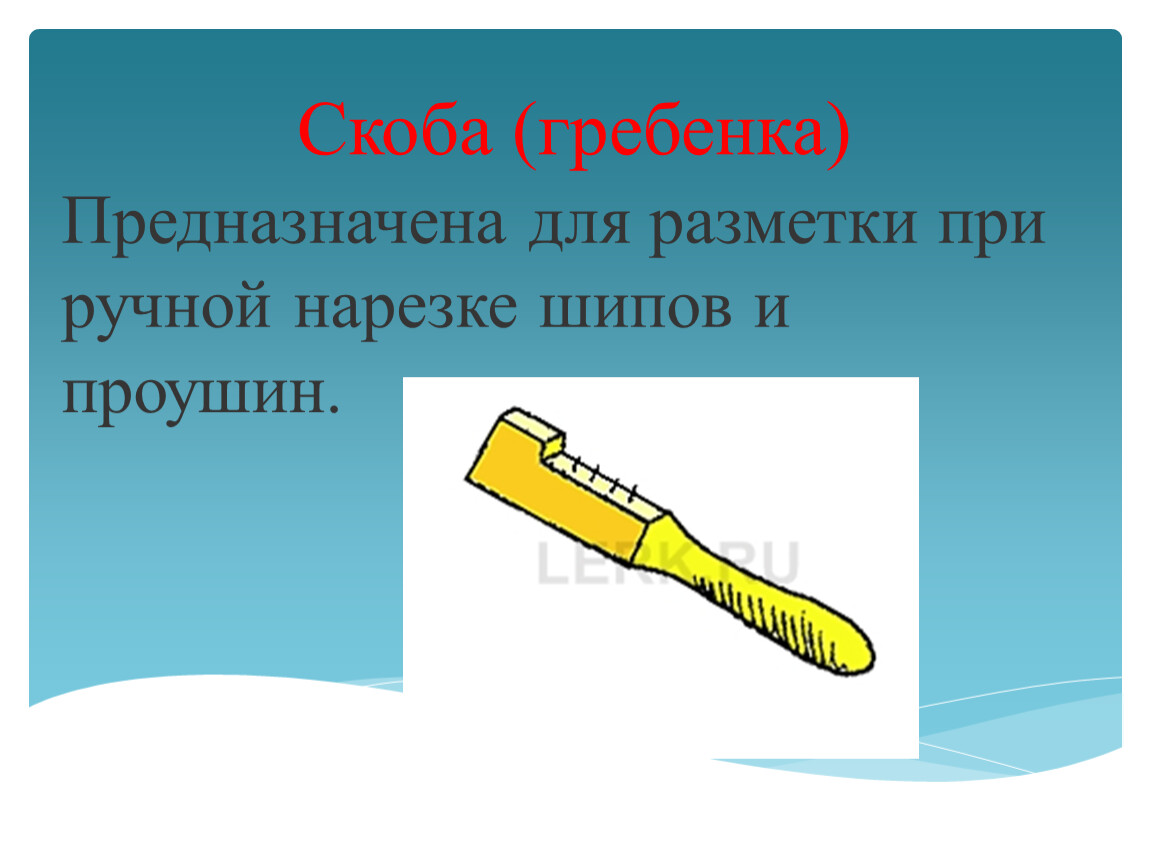

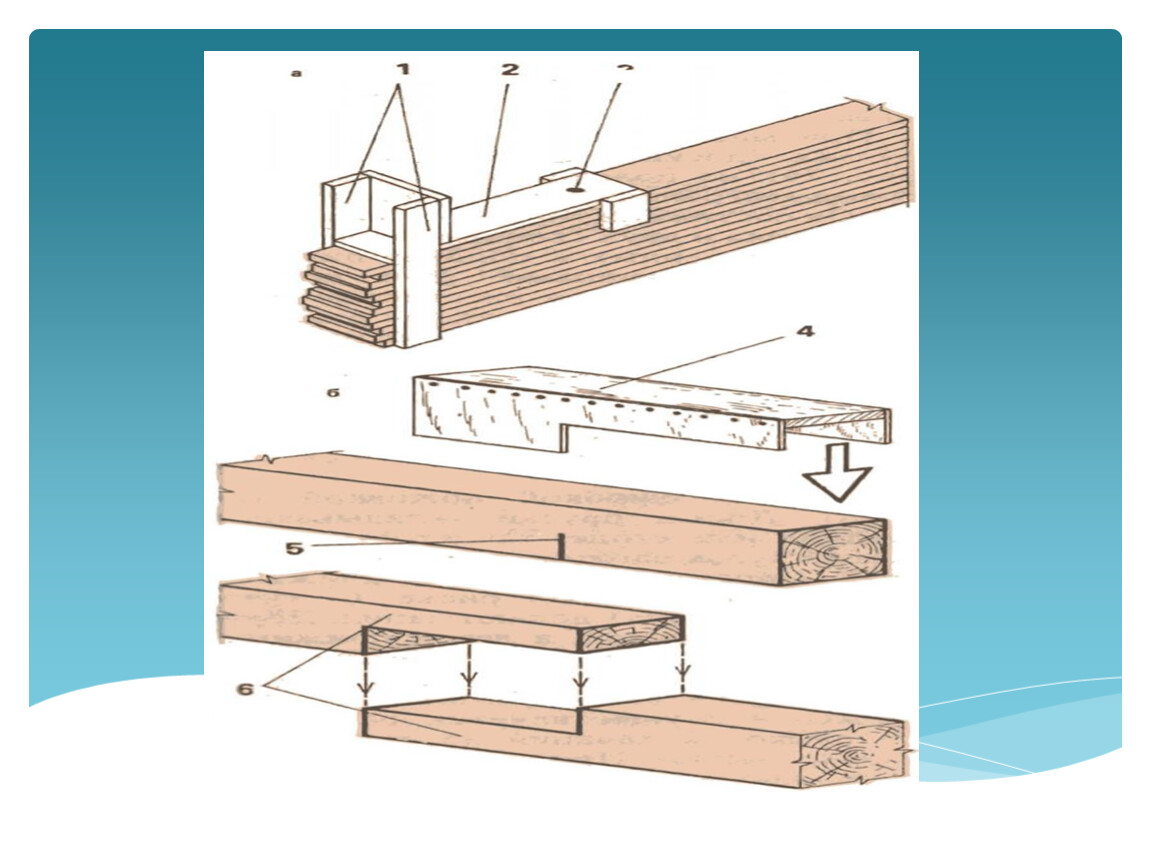

Скоба (гребенка)

Предназначена для разметки при ручной нарезке шипов и проушин.

Черта

Предназначена для разметки параллельных линий; представляет собой вилку, острые концы которой могут раздвигаться на нужный размер.

Рейсмус

Рейсмусом наносят риски, параллельные одной из сторон бруска, детали.

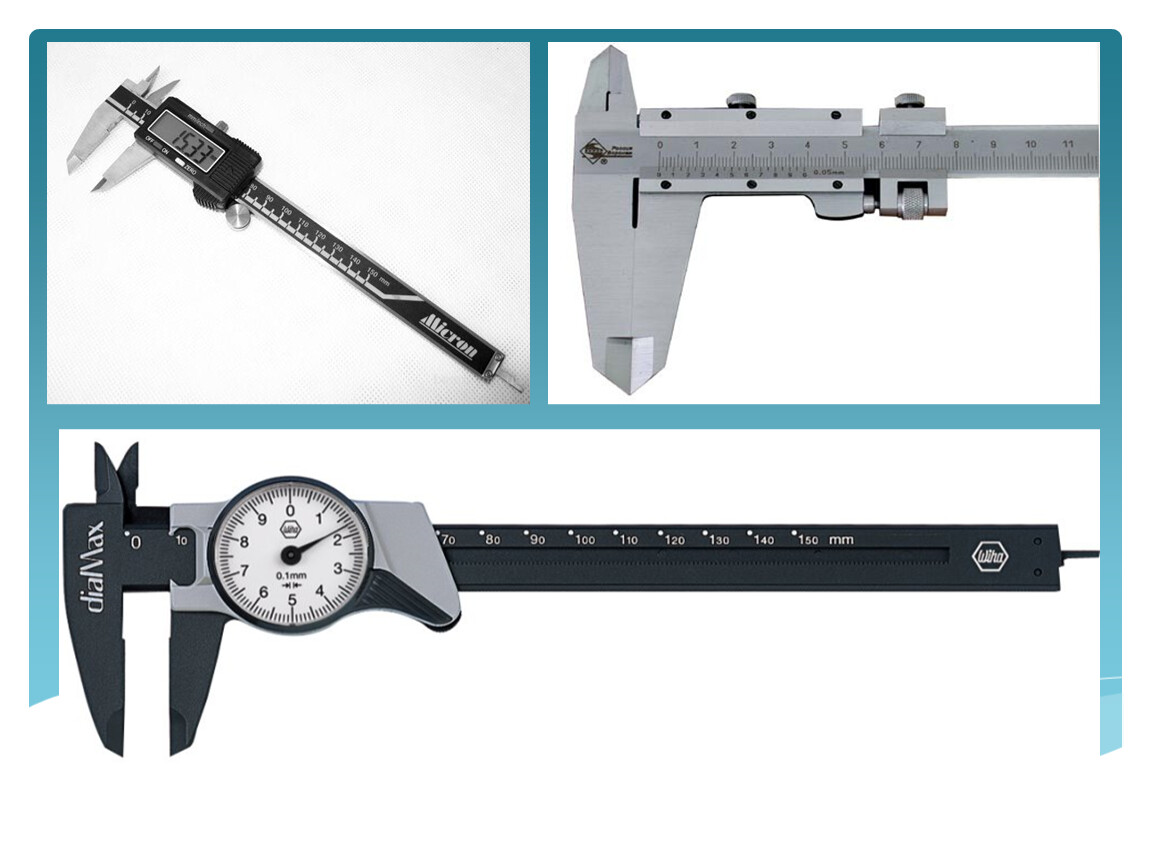

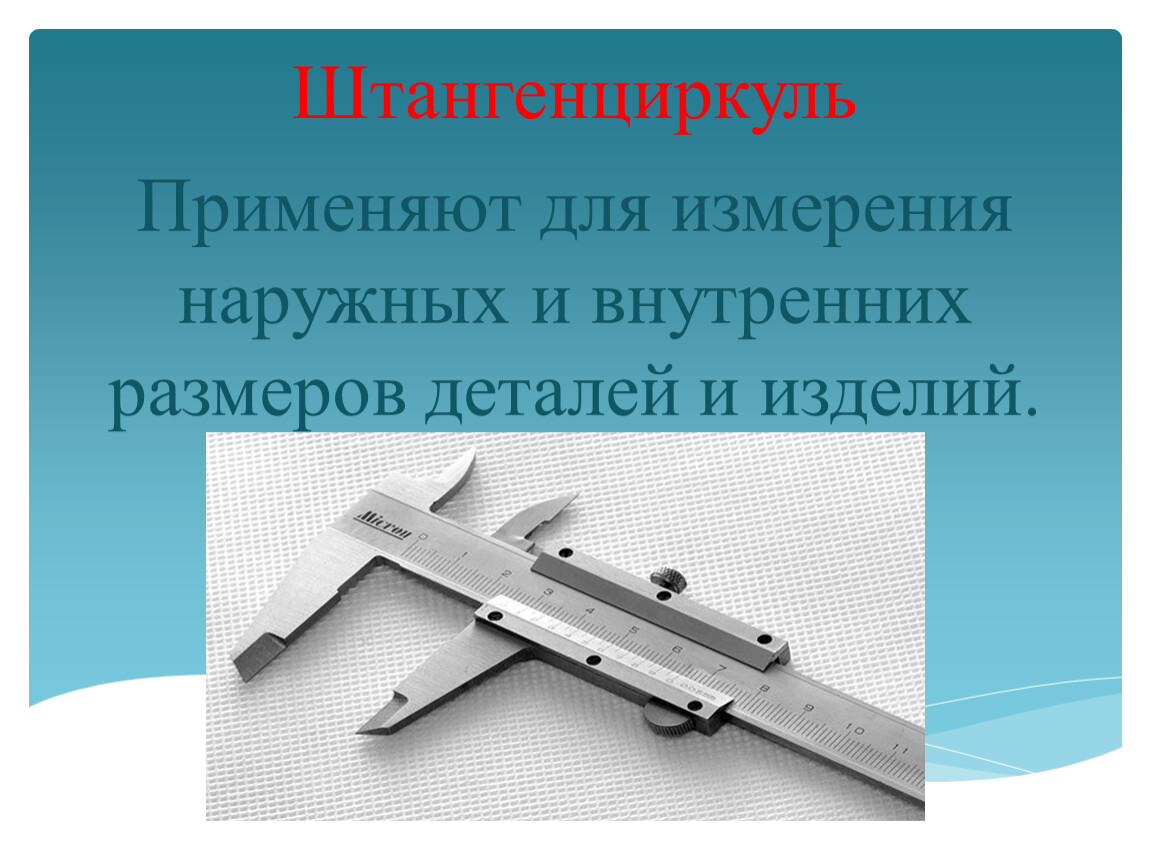

Штангенциркуль

Применяют для измерения наружных и внутренних размеров деталей и изделий.

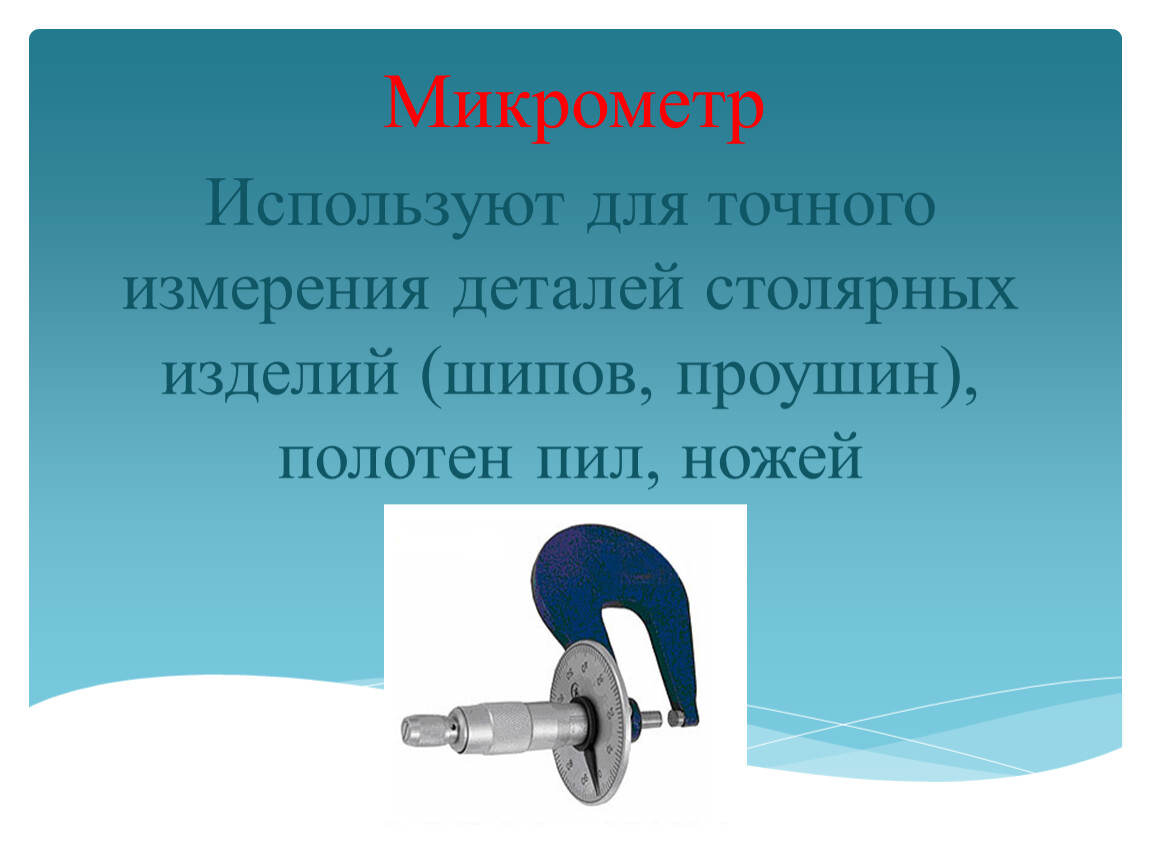

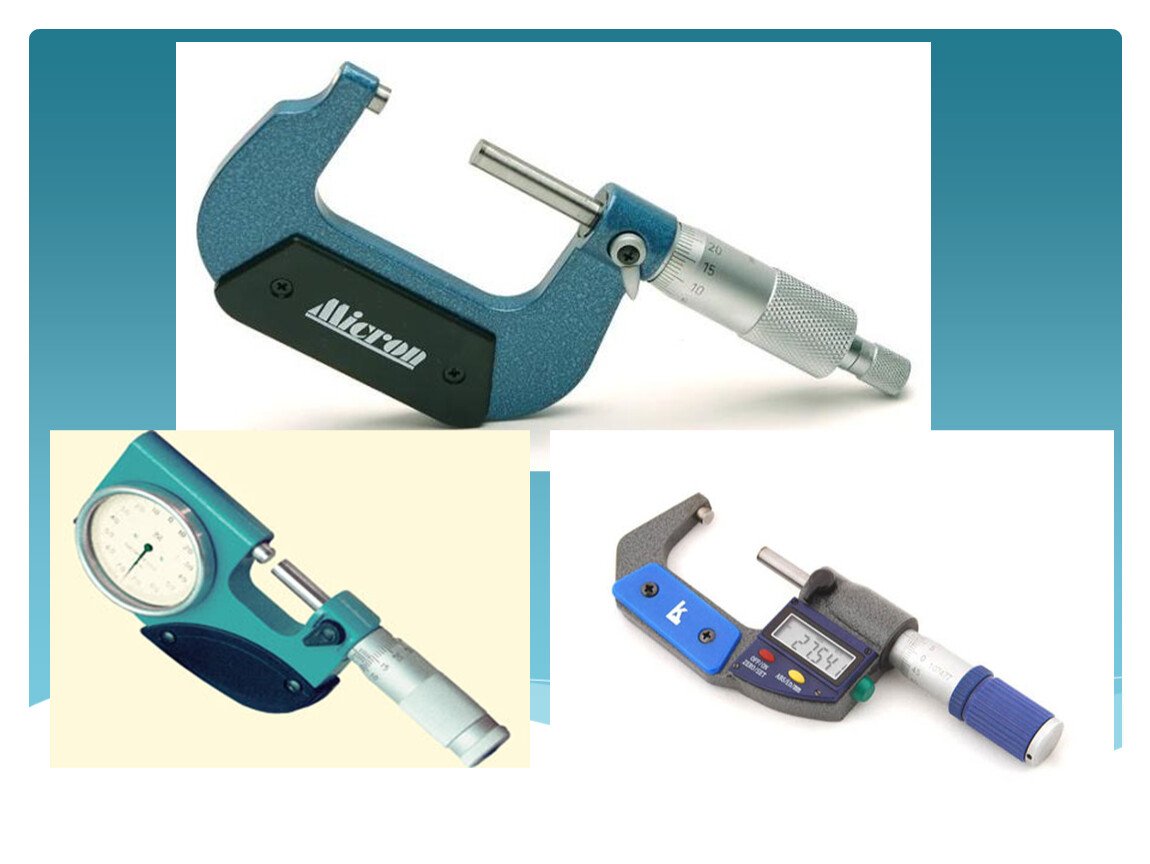

Микрометр

Используют для точного измерения деталей столярных изделий (шипов, проушин), полотен пил, ножей

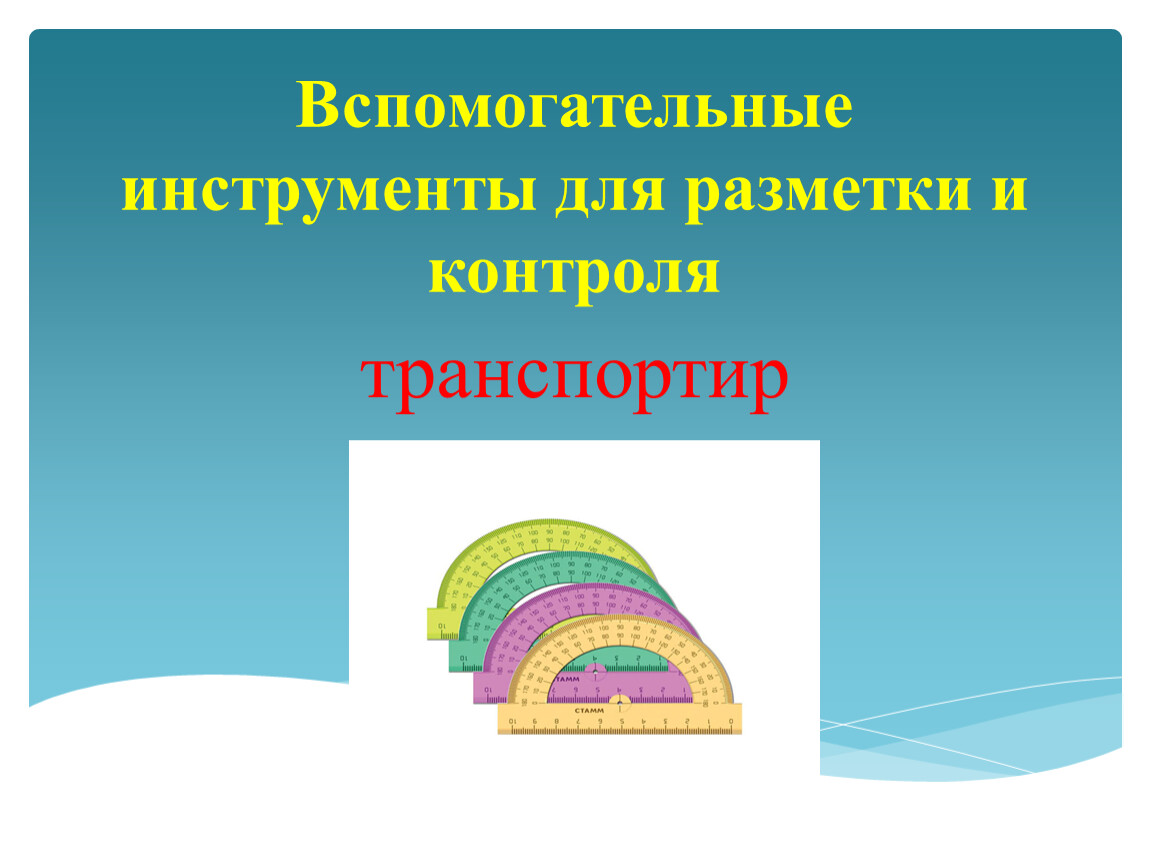

транспортир

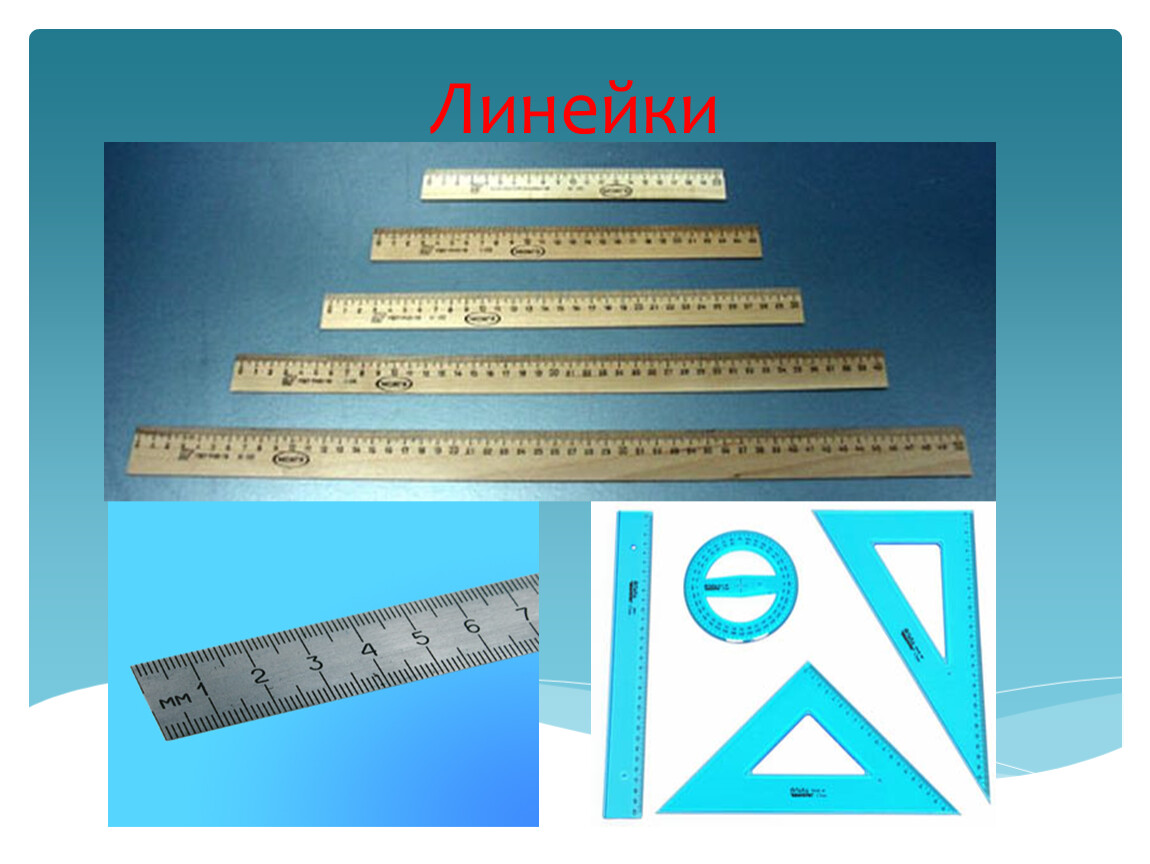

Линейки

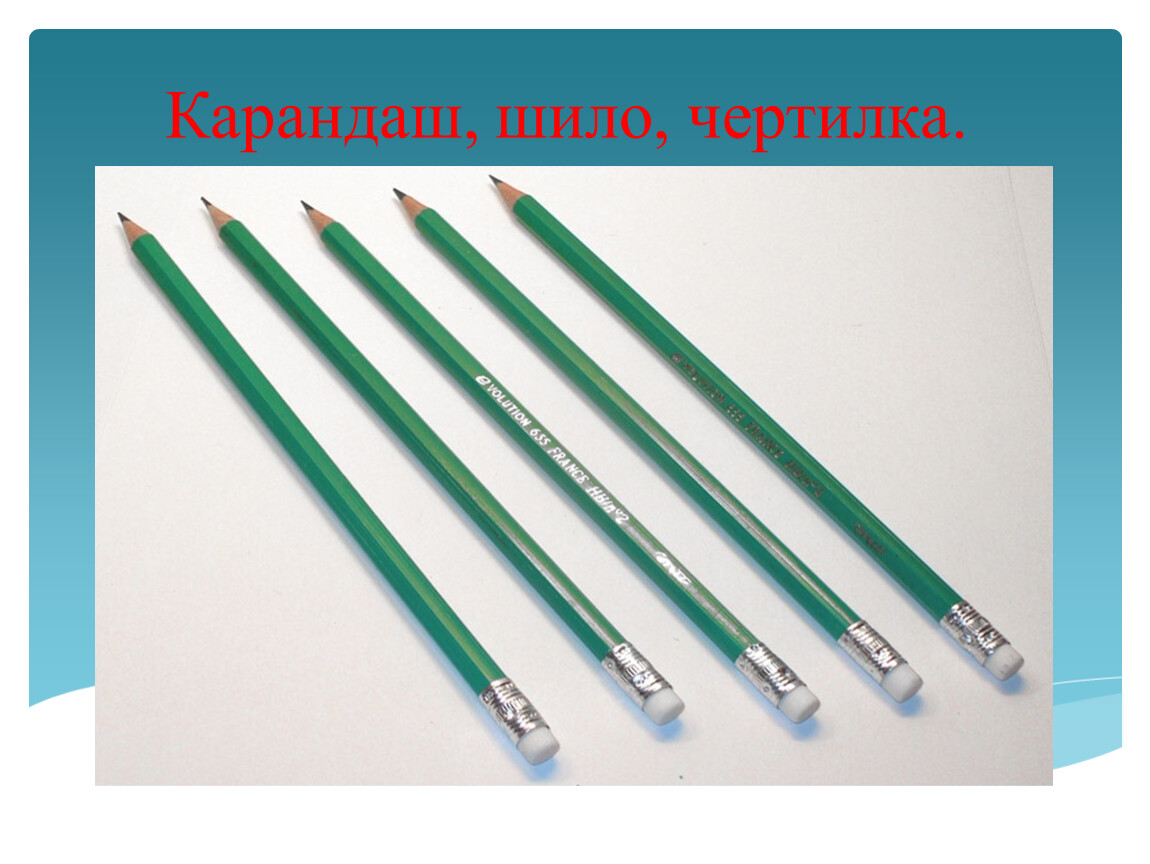

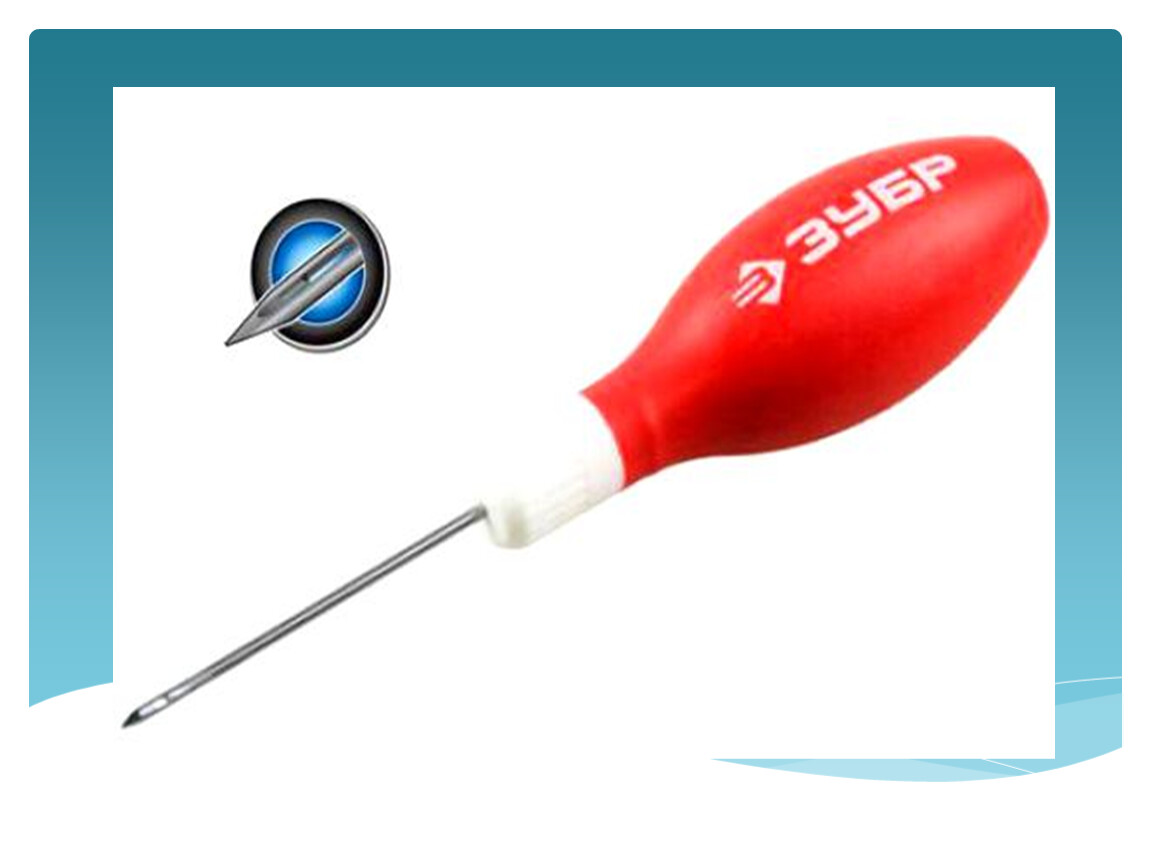

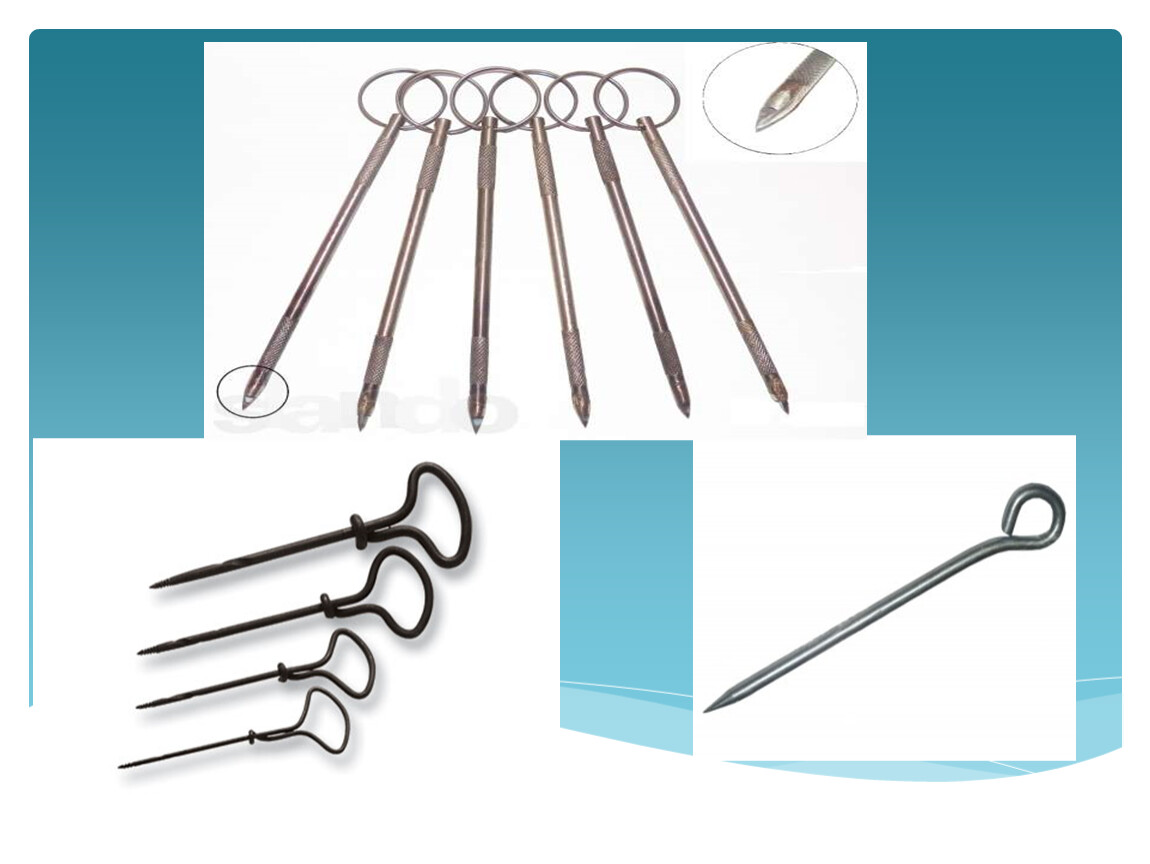

Карандаш, шило, чертилка.

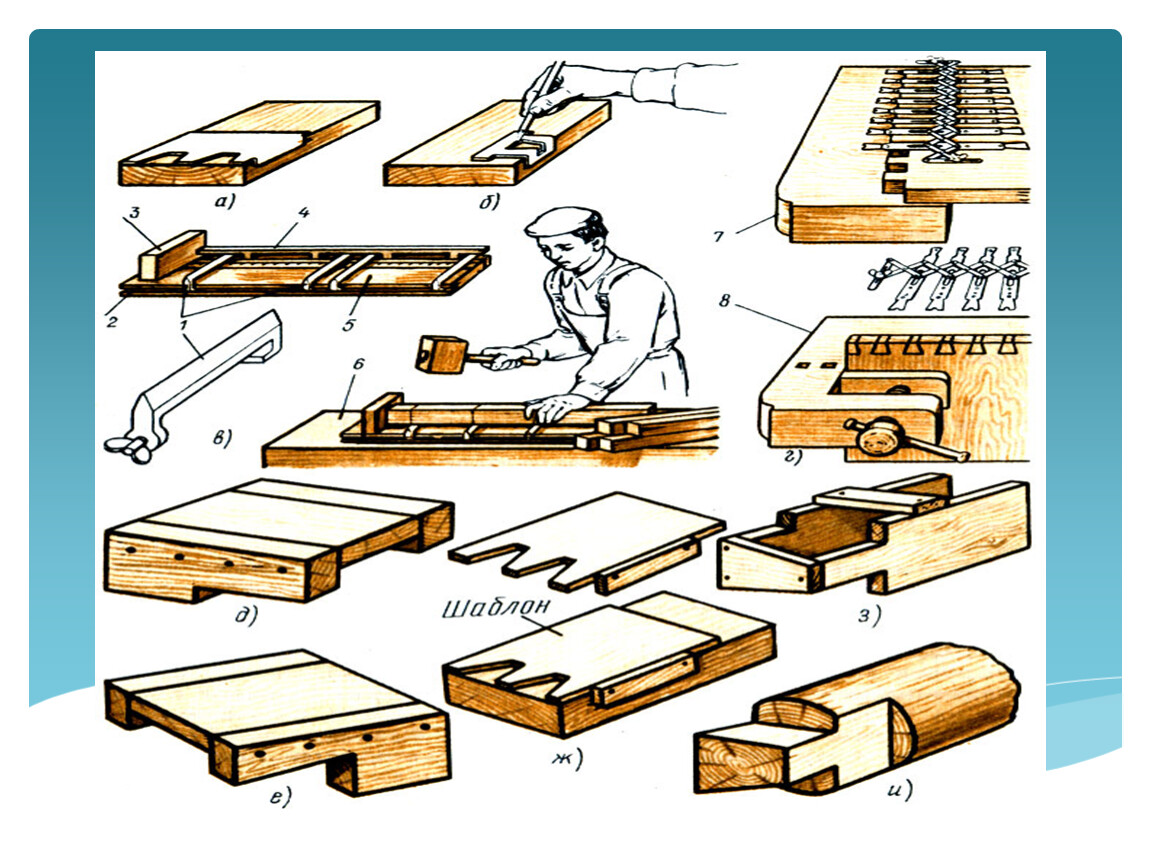

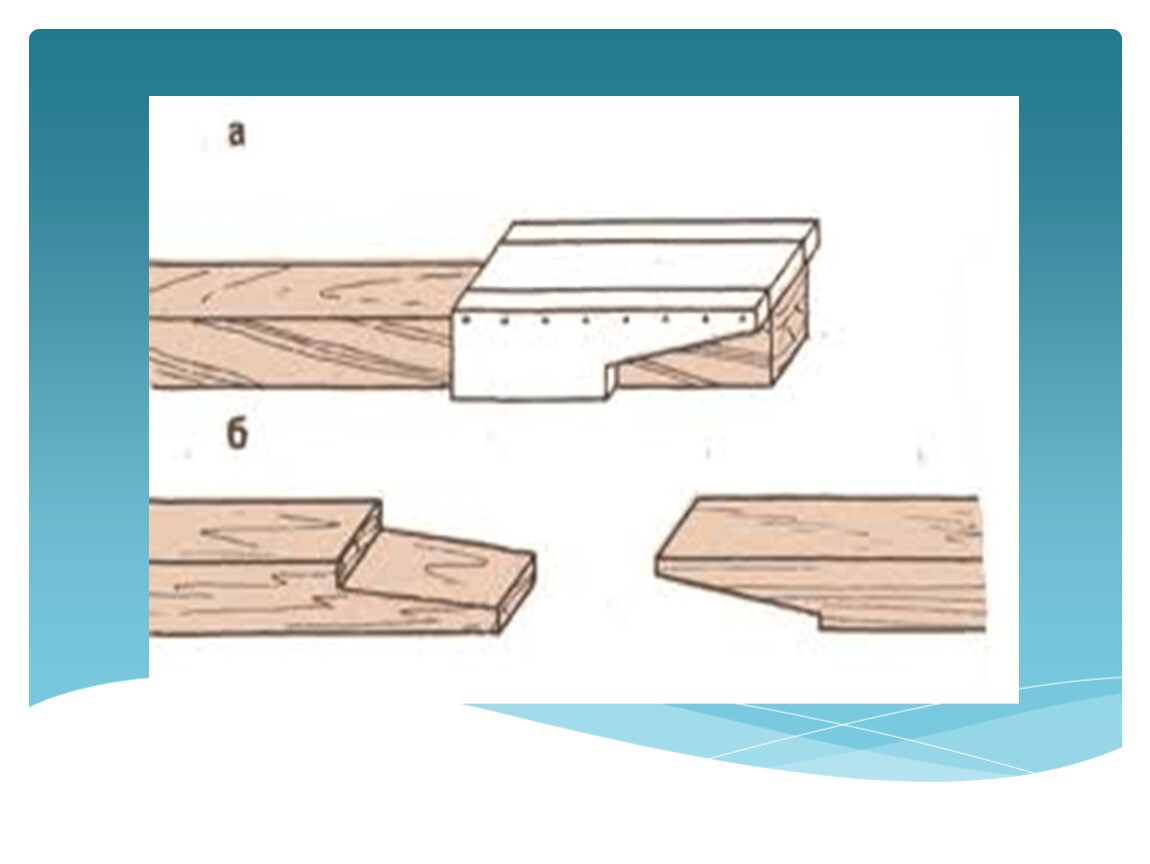

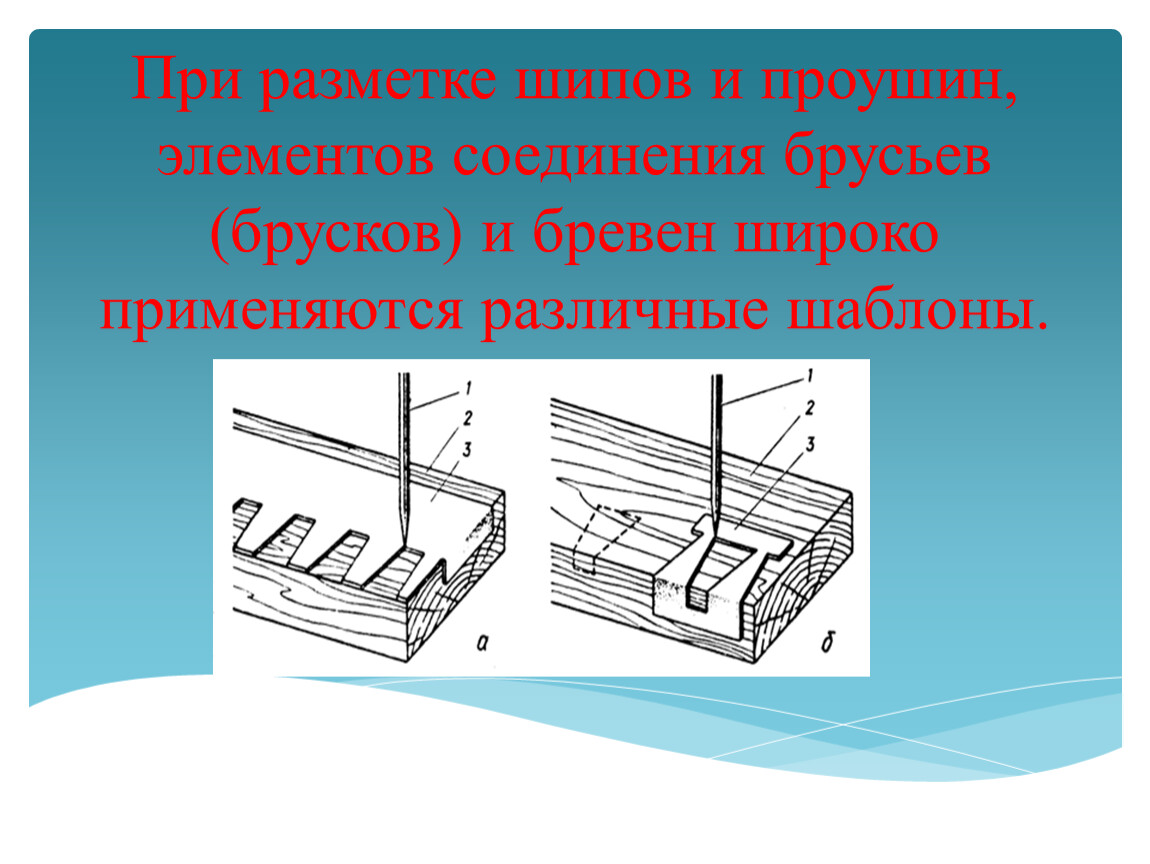

При разметке шипов и проушин, элементов соединения брусьев (брусков) и бревен широко применяются различные шаблоны.
