Массивы в Аутодеск Инвентор. Прямоугольный, круговой, зеркальный.
Автор Андерсон Людмила Михайловна.

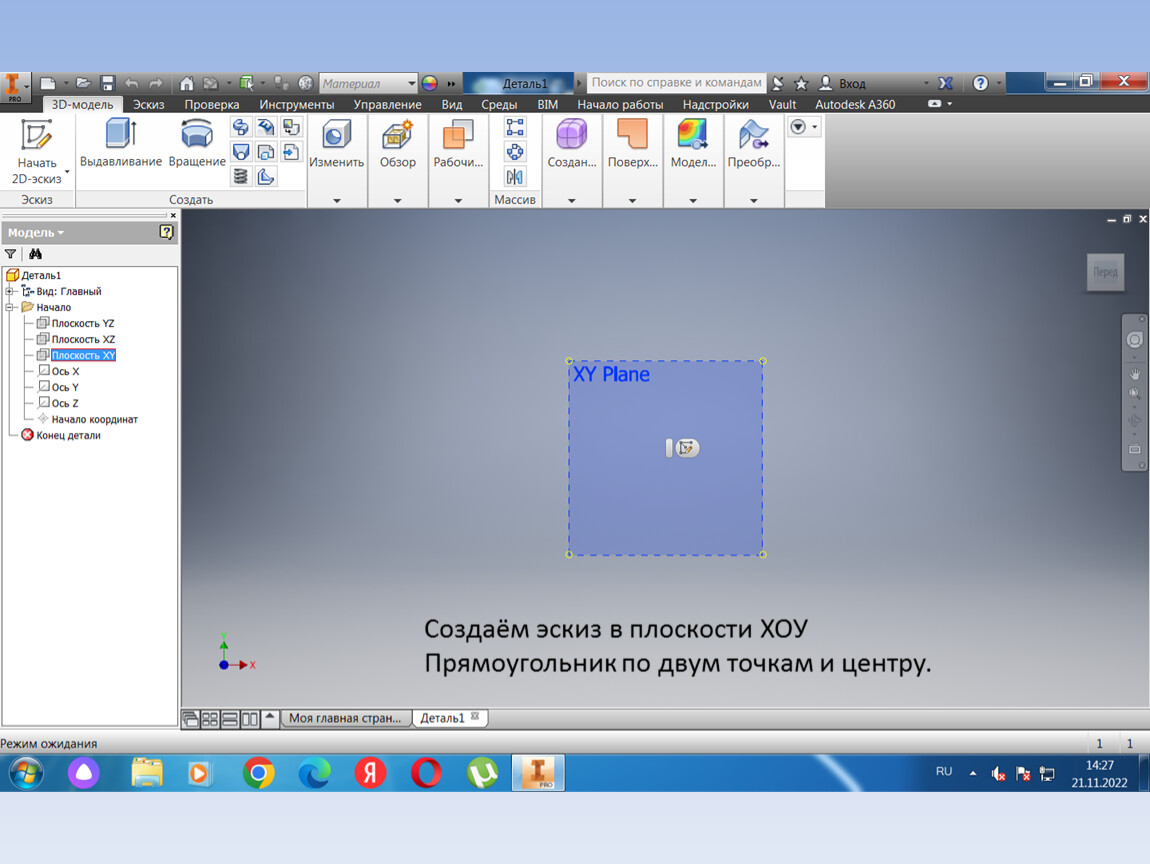

Создаём эскиз в плоскости ХОУ
Прямоугольник по двум точкам и центру.
Создаём массив прямоугольный, показываем направление
Вправо, количество элементов 4, расстояние между ними 20
Создаём массив прямоугольный, показываем направление
Вниз, количество элементов 2, расстояние между ними 30
Выполним выдавливание.
Выполним сопряжение
Создадим эскиз в плоскости, смещенной
Относительно плоскости ХОУ.
Выполним операцию лофт
Выполняем смещение
относительно плоскости
YZ
Выполняем эскиз в плоскости, параллельной плоскости YZ
Задаём элемент кругового массива.

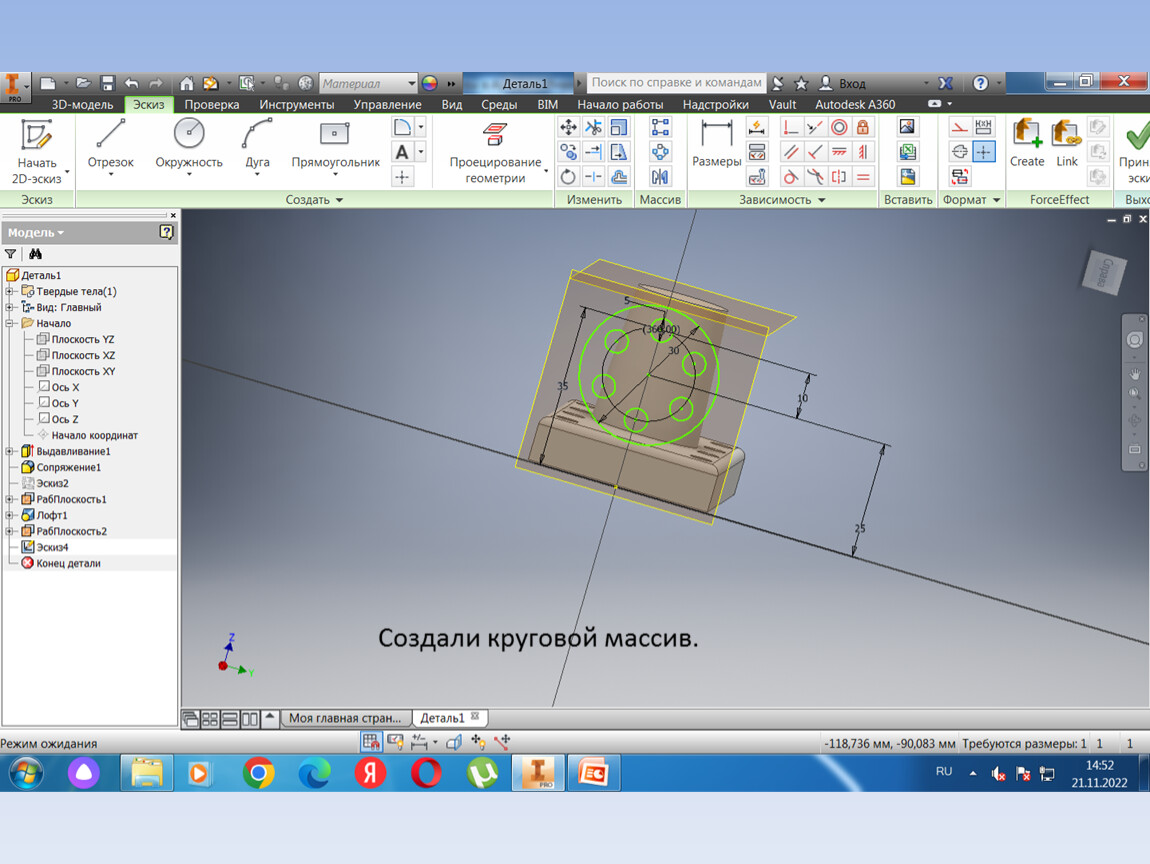

Создали круговой массив.
Выполняем выдавливание
На рабочей плоскости2 выполняем эскиз
Выдавливание «До выбранного»
Выполняем Зеркальное отражение
Относительно плоскости YZ
Создаём отверстие
Выбираем материал.
