СИСТЕМЫ

АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ

ЛЕКЦИЯ 1

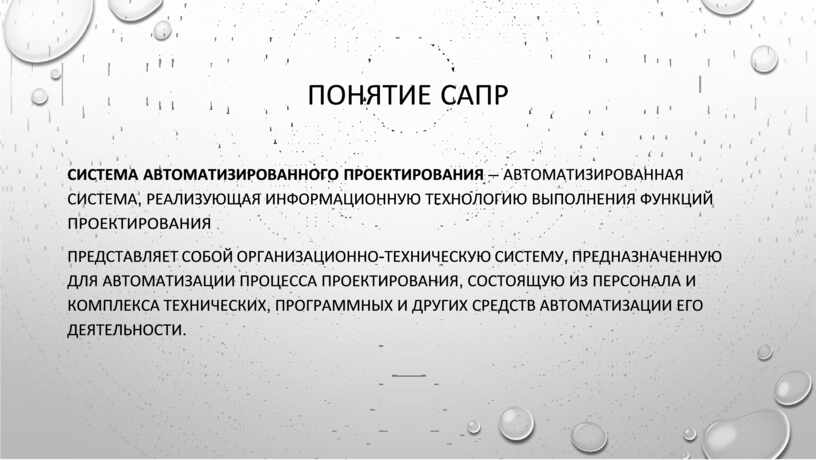

ПОНЯТИЕ САПР

СИСТЕМА АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ — АВТОМАТИЗИРОВАННАЯ СИСТЕМА, РЕАЛИЗУЮЩАЯ ИНФОРМАЦИОННУЮ ТЕХНОЛОГИЮ ВЫПОЛНЕНИЯ ФУНКЦИЙ ПРОЕКТИРОВАНИЯ

ПРЕДСТАВЛЯЕТ СОБОЙ ОРГАНИЗАЦИОННО-ТЕХНИЧЕСКУЮ СИСТЕМУ, ПРЕДНАЗНАЧЕННУЮ ДЛЯ АВТОМАТИЗАЦИИ ПРОЦЕССА ПРОЕКТИРОВАНИЯ, СОСТОЯЩУЮ ИЗ ПЕРСОНАЛА И КОМПЛЕКСА ТЕХНИЧЕСКИХ, ПРОГРАММНЫХ И ДРУГИХ СРЕДСТВ АВТОМАТИЗАЦИИ ЕГО ДЕЯТЕЛЬНОСТИ.

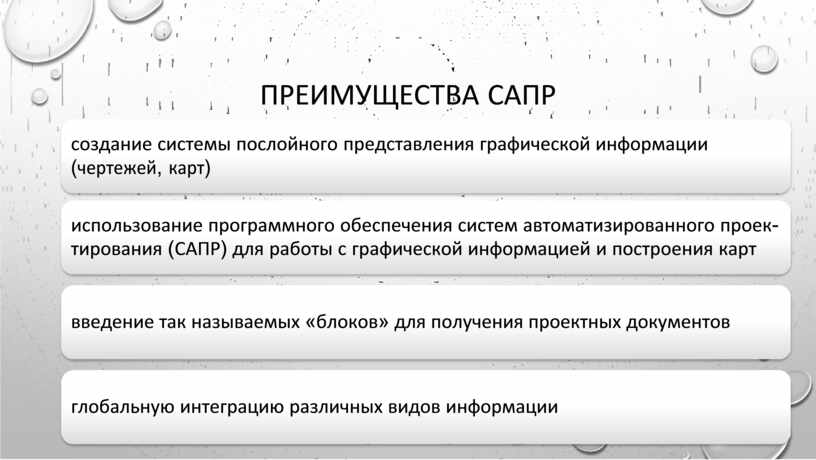

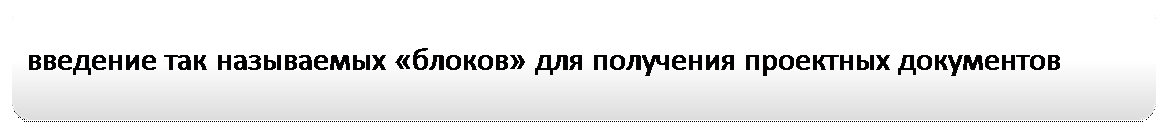

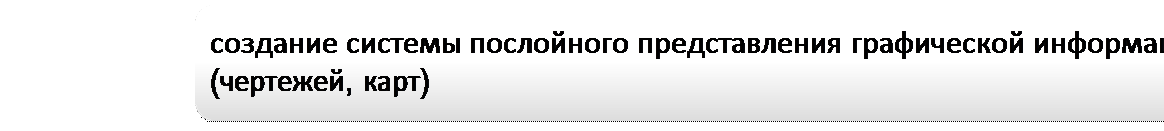

ПРЕИМУЩЕСТВА САПР

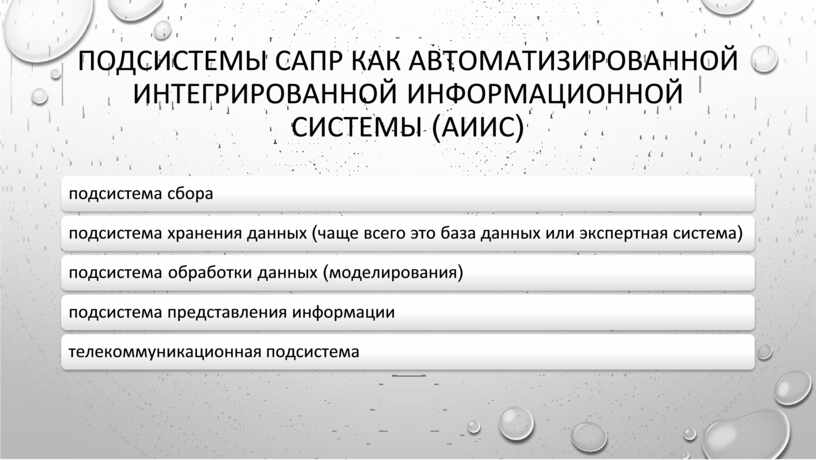

ПОДСИСТЕМЫ САПР КАК АВТОМАТИЗИРОВАННОЙ ИНТЕГРИРОВАННОЙ ИНФОРМАЦИОННОЙ СИСТЕМЫ (АИИС)

подсистема сбора

подсистема хранения данных (чаще всего это база данных или экспертная система) подсистема обработки данных (моделирования)

подсистема представления информации

телекоммуникационная подсистема

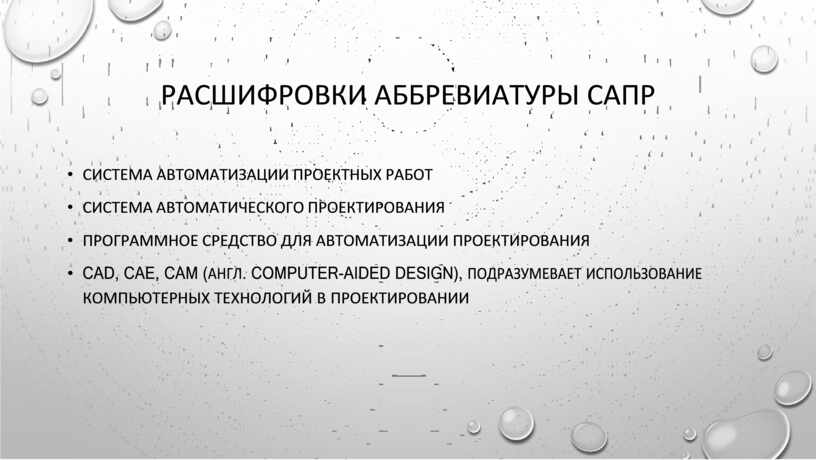

РАСШИФРОВКИ АББРЕВИАТУРЫ САПР

•     СИСТЕМА АВТОМАТИЗАЦИИ ПРОЕКТНЫХ РАБОТ

•     СИСТЕМА АВТОМАТИЧЕСКОГО ПРОЕКТИРОВАНИЯ

•     ПРОГРАММНОЕ СРЕДСТВО ДЛЯ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ

•     CAD, CAE, CAM (АНГЛ. COMPUTER-AIDED DESIGN), ПОДРАЗУМЕВАЕТ ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРНЫХ ТЕХНОЛОГИЙ В ПРОЕКТИРОВАНИИ

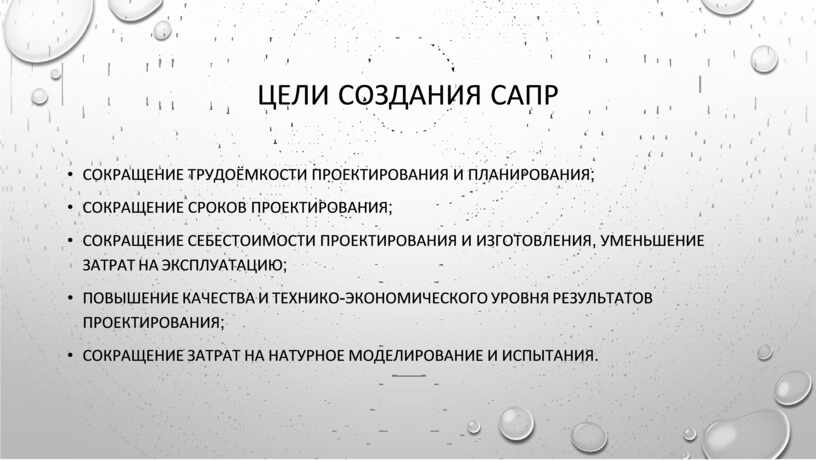

ЦЕЛИ СОЗДАНИЯ САПР

•     СОКРАЩЕНИЕ ТРУДОЁМКОСТИ ПРОЕКТИРОВАНИЯ И ПЛАНИРОВАНИЯ;

•     СОКРАЩЕНИЕ СРОКОВ ПРОЕКТИРОВАНИЯ;

•     СОКРАЩЕНИЕ СЕБЕСТОИМОСТИ ПРОЕКТИРОВАНИЯ И ИЗГОТОВЛЕНИЯ, УМЕНЬШЕНИЕ

ЗАТРАТ НА ЭКСПЛУАТАЦИЮ;

•     ПОВЫШЕНИЕ КАЧЕСТВА И ТЕХНИКО-ЭКОНОМИЧЕСКОГО УРОВНЯ РЕЗУЛЬТАТОВ ПРОЕКТИРОВАНИЯ;

•     СОКРАЩЕНИЕ ЗАТРАТ НА НАТУРНОЕ МОДЕЛИРОВАНИЕ И ИСПЫТАНИЯ.

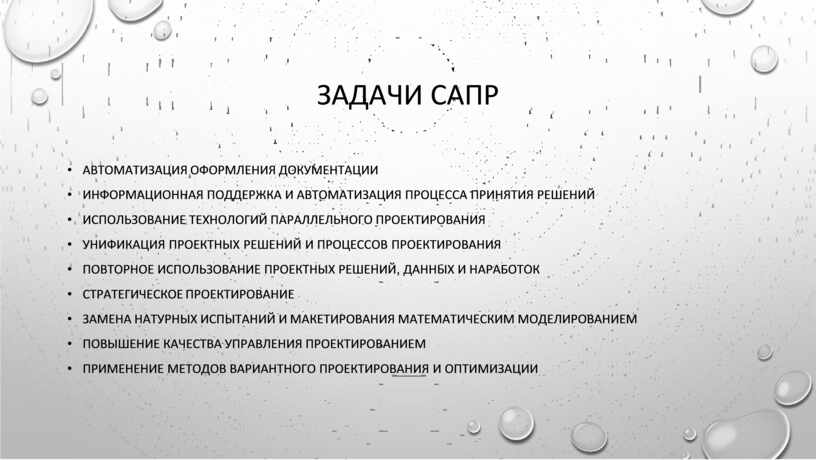

ЗАДАЧИ САПР

•      АВТОМАТИЗАЦИЯ ОФОРМЛЕНИЯ ДОКУМЕНТАЦИИ

•      ИНФОРМАЦИОННАЯ ПОДДЕРЖКА И АВТОМАТИЗАЦИЯ ПРОЦЕССА ПРИНЯТИЯ РЕШЕНИЙ

•      ИСПОЛЬЗОВАНИЕ ТЕХНОЛОГИЙ ПАРАЛЛЕЛЬНОГО ПРОЕКТИРОВАНИЯ

•      УНИФИКАЦИЯ ПРОЕКТНЫХ РЕШЕНИЙ И ПРОЦЕССОВ ПРОЕКТИРОВАНИЯ

•      ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ПРОЕКТНЫХ РЕШЕНИЙ, ДАННЫХ И НАРАБОТОК

•      СТРАТЕГИЧЕСКОЕ ПРОЕКТИРОВАНИЕ

•      ЗАМЕНА НАТУРНЫХ ИСПЫТАНИЙ И МАКЕТИРОВАНИЯ МАТЕМАТИЧЕСКИМ МОДЕЛИРОВАНИЕМ

•      ПОВЫШЕНИЕ КАЧЕСТВА УПРАВЛЕНИЯ ПРОЕКТИРОВАНИЕМ

•      ПРИМЕНЕНИЕ МЕТОДОВ ВАРИАНТНОГО ПРОЕКТИРОВАНИЯ И ОПТИМИЗАЦИИ

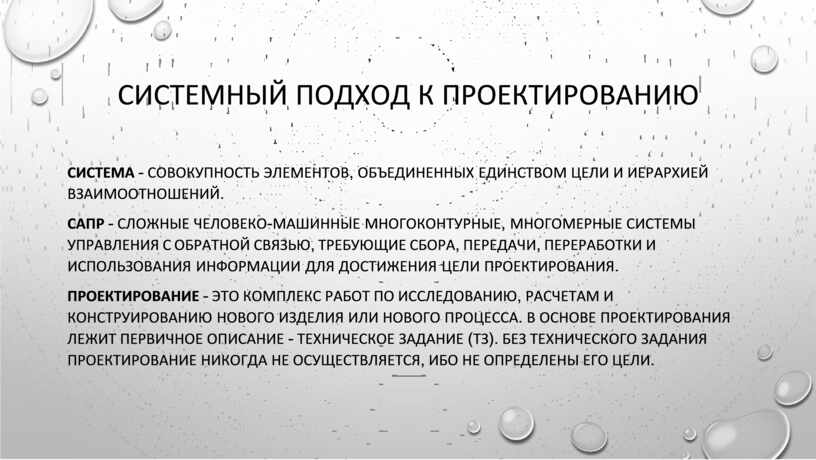

СИСТЕМНЫЙ ПОДХОД К ПРОЕКТИРОВАНИЮ

СИСТЕМА - СОВОКУПНОСТЬ ЭЛЕМЕНТОВ, ОБЪЕДИНЕННЫХ ЕДИНСТВОМ ЦЕЛИ И ИЕРАРХИЕЙ ВЗАИМООТНОШЕНИЙ.

САПР - СЛОЖНЫЕ ЧЕЛОВЕКО-МАШИННЫЕ МНОГОКОНТУРНЫЕ, МНОГОМЕРНЫЕ СИСТЕМЫ

УПРАВЛЕНИЯ С ОБРАТНОЙ СВЯЗЬЮ, ТРЕБУЮЩИЕ СБОРА, ПЕРЕДАЧИ, ПЕРЕРАБОТКИ И ИСПОЛЬЗОВАНИЯ ИНФОРМАЦИИ ДЛЯ ДОСТИЖЕНИЯ ЦЕЛИ ПРОЕКТИРОВАНИЯ.

ПРОЕКТИРОВАНИЕ - ЭТО КОМПЛЕКС РАБОТ ПО ИССЛЕДОВАНИЮ, РАСЧЕТАМ И

КОНСТРУИРОВАНИЮ НОВОГО ИЗДЕЛИЯ ИЛИ НОВОГО ПРОЦЕССА. В ОСНОВЕ ПРОЕКТИРОВАНИЯ

ЛЕЖИТ ПЕРВИЧНОЕ ОПИСАНИЕ - ТЕХНИЧЕСКОЕ ЗАДАНИЕ (ТЗ). БЕЗ ТЕХНИЧЕСКОГО ЗАДАНИЯ

ПРОЕКТИРОВАНИЕ НИКОГДА НЕ ОСУЩЕСТВЛЯЕТСЯ, ИБО НЕ ОПРЕДЕЛЕНЫ ЕГО ЦЕЛИ.

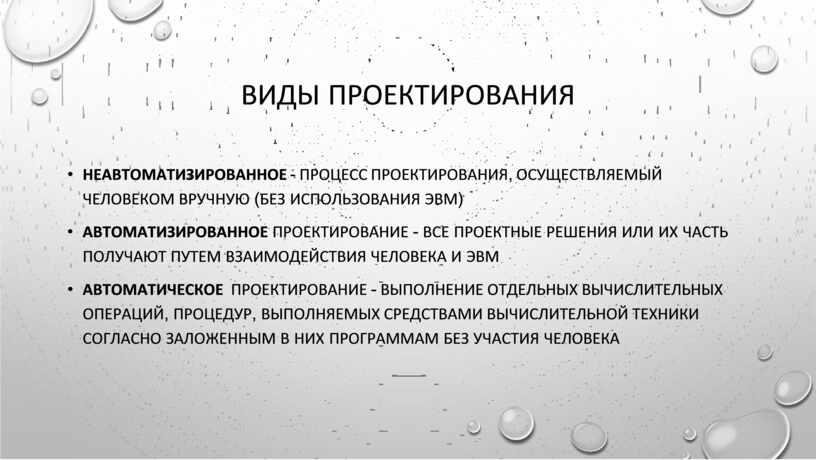

ВИДЫ ПРОЕКТИРОВАНИЯ

•     НЕАВТОМАТИЗИРОВАННОЕ - ПРОЦЕСС ПРОЕКТИРОВАНИЯ, ОСУЩЕСТВЛЯЕМЫЙ ЧЕЛОВЕКОМ ВРУЧНУЮ (БЕЗ ИСПОЛЬЗОВАНИЯ ЭВМ)

•     АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ - ВСЕ ПРОЕКТНЫЕ РЕШЕНИЯ ИЛИ ИХ ЧАСТЬ

ПОЛУЧАЮТ ПУТЕМ ВЗАИМОДЕЙСТВИЯ ЧЕЛОВЕКА И ЭВМ

•     АВТОМАТИЧЕСКОЕ ПРОЕКТИРОВАНИЕ - ВЫПОЛНЕНИЕ ОТДЕЛЬНЫХ ВЫЧИСЛИТЕЛЬНЫХ ОПЕРАЦИЙ, ПРОЦЕДУР, ВЫПОЛНЯЕМЫХ СРЕДСТВАМИ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ СОГЛАСНО ЗАЛОЖЕННЫМ В НИХ ПРОГРАММАМ БЕЗ УЧАСТИЯ ЧЕЛОВЕКА

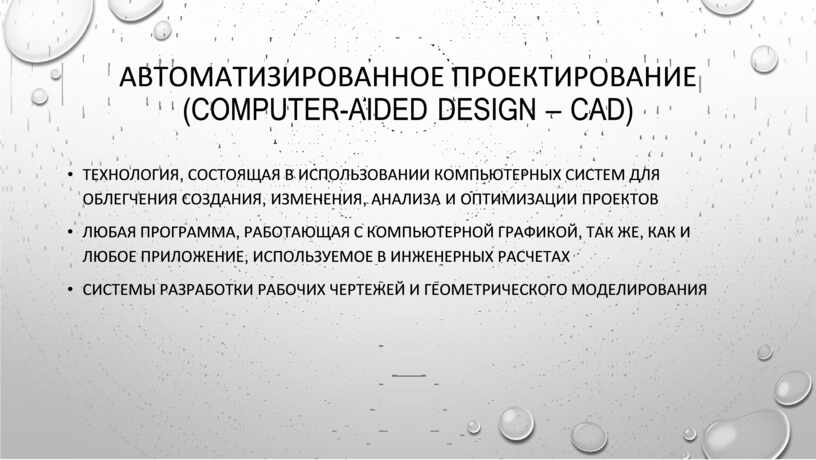

АВТОМАТИЗИРОВАННОЕ ПРОЕКТИРОВАНИЕ

(COMPUTER-AIDED DESIGN — CAD)

•     ТЕХНОЛОГИЯ, СОСТОЯЩАЯ В ИСПОЛЬЗОВАНИИ КОМПЬЮТЕРНЫХ СИСТЕМ ДЛЯ ОБЛЕГЧЕНИЯ СОЗДАНИЯ, ИЗМЕНЕНИЯ, АНАЛИЗА И ОПТИМИЗАЦИИ ПРОЕКТОВ

•     ЛЮБАЯ ПРОГРАММА, РАБОТАЮЩАЯ С КОМПЬЮТЕРНОЙ ГРАФИКОЙ, ТАК ЖЕ, КАК И

ЛЮБОЕ ПРИЛОЖЕНИЕ, ИСПОЛЬЗУЕМОЕ В ИНЖЕНЕРНЫХ РАСЧЕТАХ

•     СИСТЕМЫ РАЗРАБОТКИ РАБОЧИХ ЧЕРТЕЖЕЙ И ГЕОМЕТРИЧЕСКОГО МОДЕЛИРОВАНИЯ

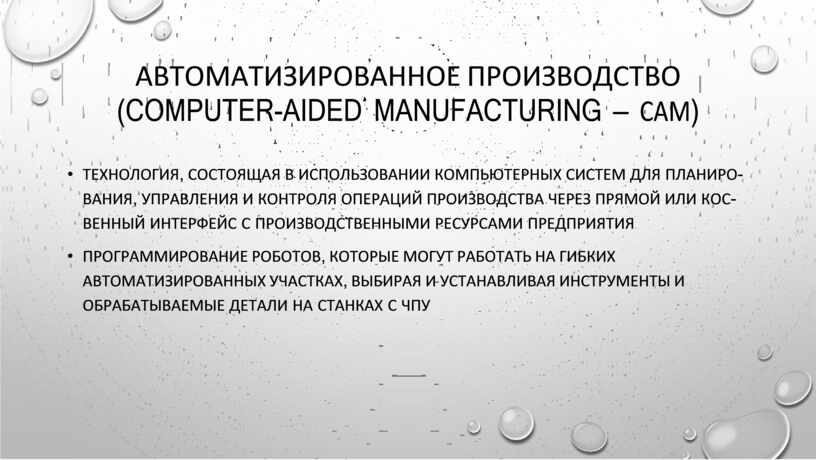

АВТОМАТИЗИРОВАННОЕ ПРОИЗВОДСТВО

(COMPUTER-AIDED MANUFACTURING — САМ)

•     ТЕХНОЛОГИЯ, СОСТОЯЩАЯ В ИСПОЛЬЗОВАНИИ КОМПЬЮТЕРНЫХ СИСТЕМ ДЛЯ ПЛАНИРО- ВАНИЯ, УПРАВЛЕНИЯ И КОНТРОЛЯ ОПЕРАЦИЙ ПРОИЗВОДСТВА ЧЕРЕЗ ПРЯМОЙ ИЛИ КОС- ВЕННЫЙ ИНТЕРФЕЙС С ПРОИЗВОДСТВЕННЫМИ РЕСУРСАМИ ПРЕДПРИЯТИЯ

•     ПРОГРАММИРОВАНИЕ РОБОТОВ, КОТОРЫЕ МОГУТ РАБОТАТЬ НА ГИБКИХ

АВТОМАТИЗИРОВАННЫХ УЧАСТКАХ, ВЫБИРАЯ И УСТАНАВЛИВАЯ ИНСТРУМЕНТЫ И ОБРАБАТЫВАЕМЫЕ ДЕТАЛИ НА СТАНКАХ С ЧПУ

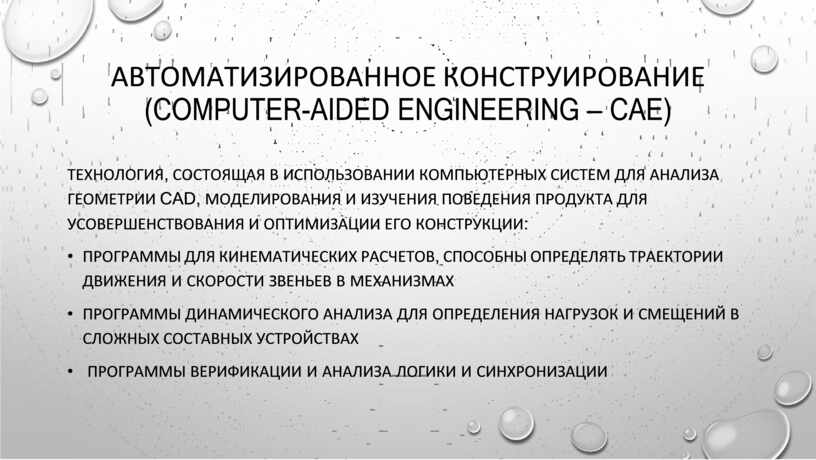

АВТОМАТИЗИРОВАННОЕ КОНСТРУИРОВАНИЕ

(COMPUTER-AIDED ENGINEERING — CAE)

ТЕХНОЛОГИЯ, СОСТОЯЩАЯ В ИСПОЛЬЗОВАНИИ КОМПЬЮТЕРНЫХ СИСТЕМ ДЛЯ АНАЛИЗА ГЕОМЕТРИИ CAD, МОДЕЛИРОВАНИЯ И ИЗУЧЕНИЯ ПОВЕДЕНИЯ ПРОДУКТА ДЛЯ

УСОВЕРШЕНСТВОВАНИЯ И ОПТИМИЗАЦИИ ЕГО КОНСТРУКЦИИ:

•     ПРОГРАММЫ ДЛЯ КИНЕМАТИЧЕСКИХ РАСЧЕТОВ, СПОСОБНЫ ОПРЕДЕЛЯТЬ ТРАЕКТОРИИ ДВИЖЕНИЯ И СКОРОСТИ ЗВЕНЬЕВ В МЕХАНИЗМАХ

•     ПРОГРАММЫ ДИНАМИЧЕСКОГО АНАЛИЗА ДЛЯ ОПРЕДЕЛЕНИЯ НАГРУЗОК И СМЕЩЕНИЙ В

СЛОЖНЫХ СОСТАВНЫХ УСТРОЙСТВАХ

•        ПРОГРАММЫ ВЕРИФИКАЦИИ И АНАЛИЗА ЛОГИКИ И СИНХРОНИЗАЦИИ

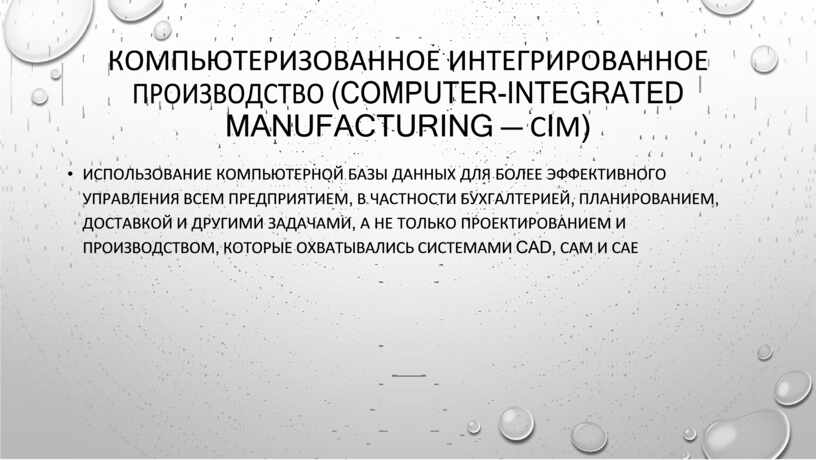

КОМПЬЮТЕРИЗОВАННОЕ ИНТЕГРИРОВАННОЕ ПРОИЗВОДСТВО (COMPUTER-INTEGRATED MANUFACTURING — СIМ)

•     ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРНОЙ БАЗЫ ДАННЫХ ДЛЯ БОЛЕЕ ЭФФЕКТИВНОГО

УПРАВЛЕНИЯ ВСЕМ ПРЕДПРИЯТИЕМ, В ЧАСТНОСТИ БУХГАЛТЕРИЕЙ, ПЛАНИРОВАНИЕМ,

ДОСТАВКОЙ И ДРУГИМИ ЗАДАЧАМИ, А НЕ ТОЛЬКО ПРОЕКТИРОВАНИЕМ И

ПРОИЗВОДСТВОМ, КОТОРЫЕ ОХВАТЫВАЛИСЬ СИСТЕМАМИ CAD, САМ И САЕ

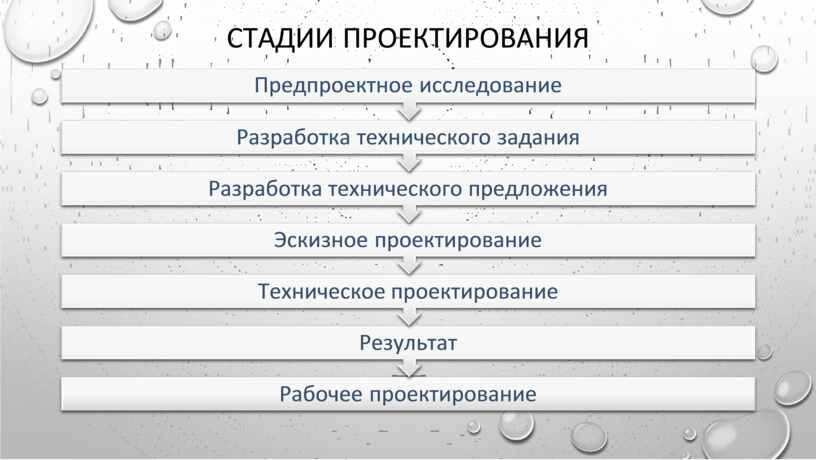

СТАДИИ ПРОЕКТИРОВАНИЯ

Предпроектное исследование

Разработка технического задания

Разработка технического предложения

Эскизное проектирование

Техническое проектирование

Результат

Рабочее проектирование

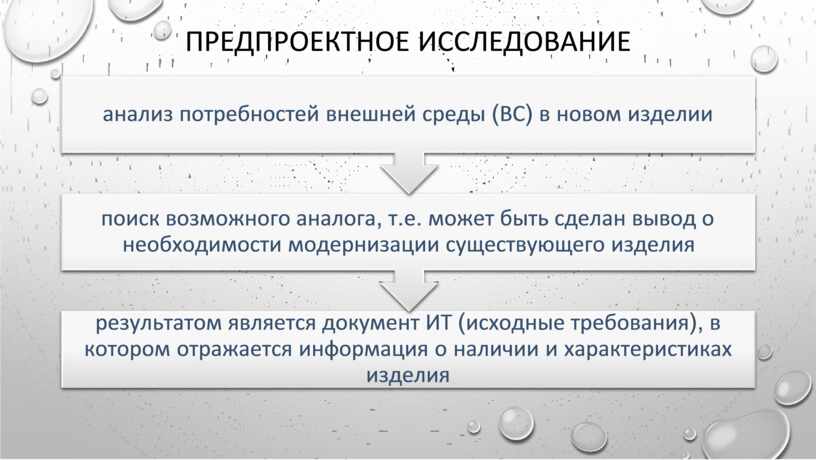

ПРЕДПРОЕКТНОЕ ИССЛЕДОВАНИЕ

анализ потребностей внешней среды (ВС) в новом изделии

поиск возможного аналога, т.е. может быть сделан вывод о необходимости модернизации существующего изделия

результатом является документ ИТ (исходные требования), в котором отражается информация о наличии и характеристиках изделия

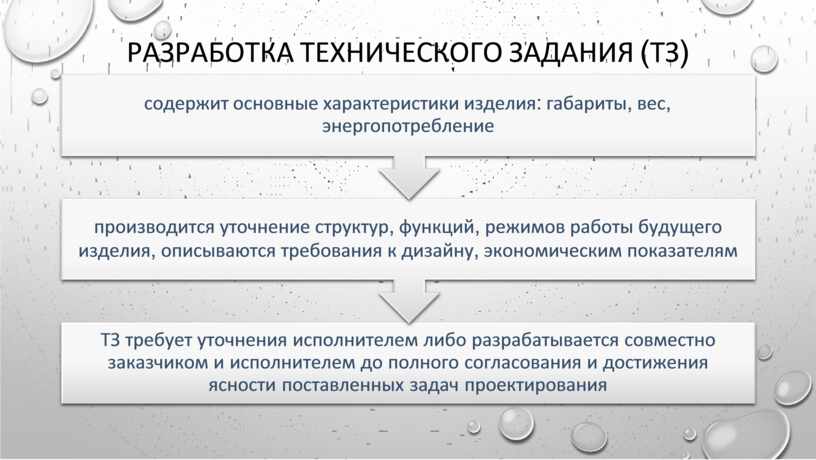

РАЗРАБОТКА ТЕХНИЧЕСКОГО ЗАДАНИЯ (ТЗ)

содержит основные характеристики изделия: габариты, вес, энергопотребление

производится уточнение структур, функций, режимов работы будущего

изделия, описываются требования к дизайну, экономическим показателям

ТЗ требует уточнения исполнителем либо разрабатывается совместно заказчиком и исполнителем до полного согласования и достижения ясности поставленных задач проектирования

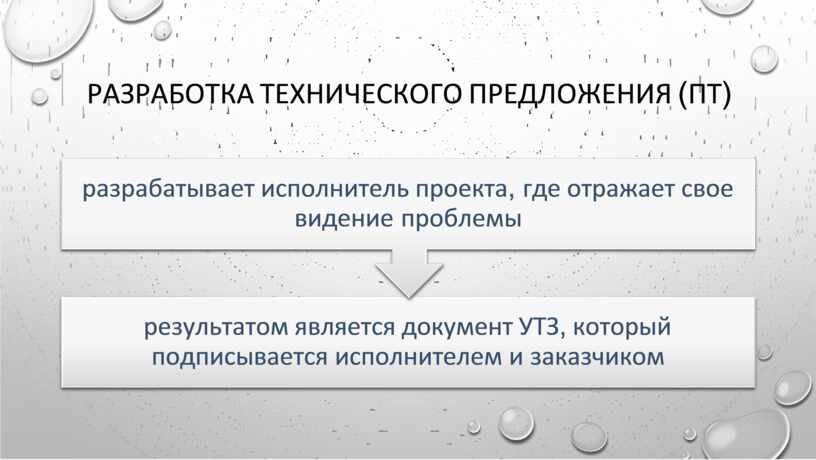

РАЗРАБОТКА ТЕХНИЧЕСКОГО ПРЕДЛОЖЕНИЯ (ПТ)

разрабатывает исполнитель проекта, где отражает свое видение проблемы

результатом является документ УТЗ, который подписывается исполнителем и заказчиком

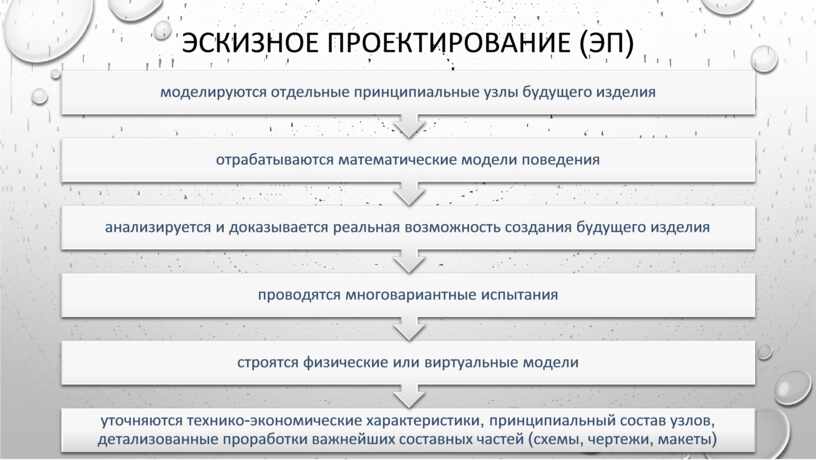

ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ (ЭП)

моделируются отдельные принципиальные узлы будущего изделия

отрабатываются математические модели поведения

анализируется и доказывается реальная возможность создания будущего изделия

проводятся многовариантные испытания

строятся физические или виртуальные модели

уточняются технико-экономические характеристики, принципиальный состав узлов, детализованные проработки важнейших составных частей (схемы, чертежи, макеты)

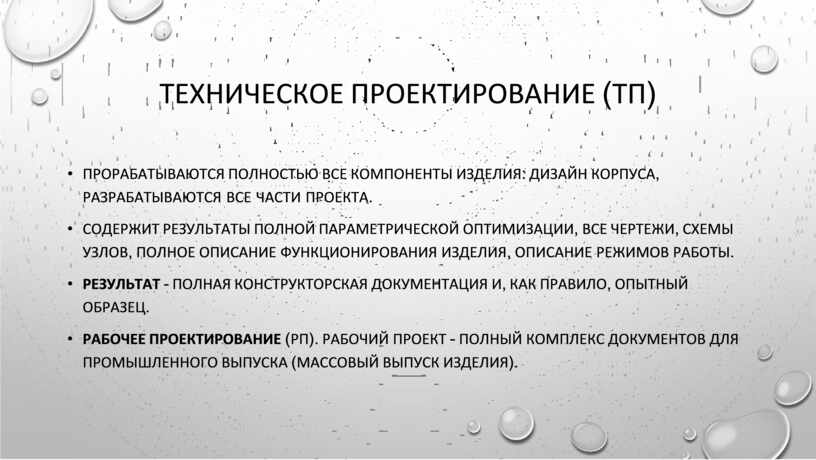

ТЕХНИЧЕСКОЕ ПРОЕКТИРОВАНИЕ (ТП)

•     ПРОРАБАТЫВАЮТСЯ ПОЛНОСТЬЮ ВСЕ КОМПОНЕНТЫ ИЗДЕЛИЯ: ДИЗАЙН КОРПУСА, РАЗРАБАТЫВАЮТСЯ ВСЕ ЧАСТИ ПРОЕКТА.

•     СОДЕРЖИТ РЕЗУЛЬТАТЫ ПОЛНОЙ ПАРАМЕТРИЧЕСКОЙ ОПТИМИЗАЦИИ, ВСЕ ЧЕРТЕЖИ, СХЕМЫ

УЗЛОВ, ПОЛНОЕ ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ ИЗДЕЛИЯ, ОПИСАНИЕ РЕЖИМОВ РАБОТЫ.

•     РЕЗУЛЬТАТ - ПОЛНАЯ КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ И, КАК ПРАВИЛО, ОПЫТНЫЙ ОБРАЗЕЦ.

•     РАБОЧЕЕ ПРОЕКТИРОВАНИЕ (РП). РАБОЧИЙ ПРОЕКТ - ПОЛНЫЙ КОМПЛЕКС ДОКУМЕНТОВ ДЛЯ

ПРОМЫШЛЕННОГО ВЫПУСКА (МАССОВЫЙ ВЫПУСК ИЗДЕЛИЯ).

ПОДСИСТЕМЫ САПР ПО НАЗНАЧЕНИЮ

функциональные

объектные

инвариантные

подсистемы САПР

подсистемы управления проектными данными

обслуживающие

обучающие подсистемы

подсистемы графического ввода-вывода

система управления базами

данных

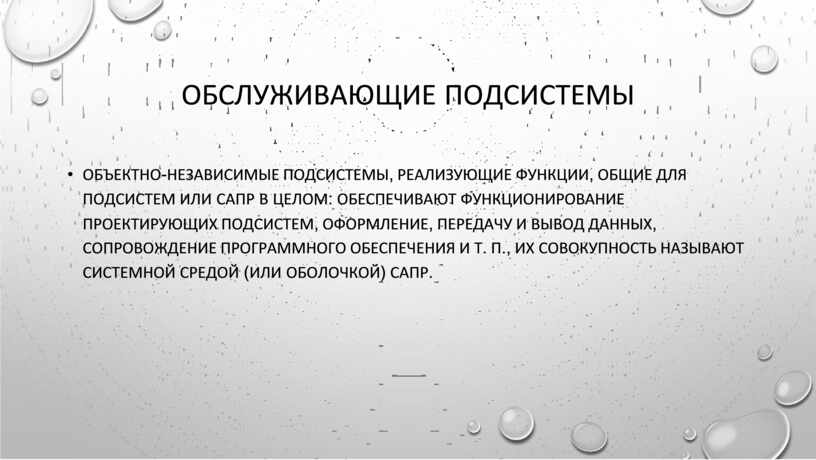

ОБСЛУЖИВАЮЩИЕ ПОДСИСТЕМЫ

•     ОБЪЕКТНО-НЕЗАВИСИМЫЕ ПОДСИСТЕМЫ, РЕАЛИЗУЮЩИЕ ФУНКЦИИ, ОБЩИЕ ДЛЯ ПОДСИСТЕМ ИЛИ САПР В ЦЕЛОМ: ОБЕСПЕЧИВАЮТ ФУНКЦИОНИРОВАНИЕ

ПРОЕКТИРУЮЩИХ ПОДСИСТЕМ, ОФОРМЛЕНИЕ, ПЕРЕДАЧУ И ВЫВОД ДАННЫХ,

СОПРОВОЖДЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И Т. П., ИХ СОВОКУПНОСТЬ НАЗЫВАЮТ СИСТЕМНОЙ СРЕДОЙ (ИЛИ ОБОЛОЧКОЙ) САПР.

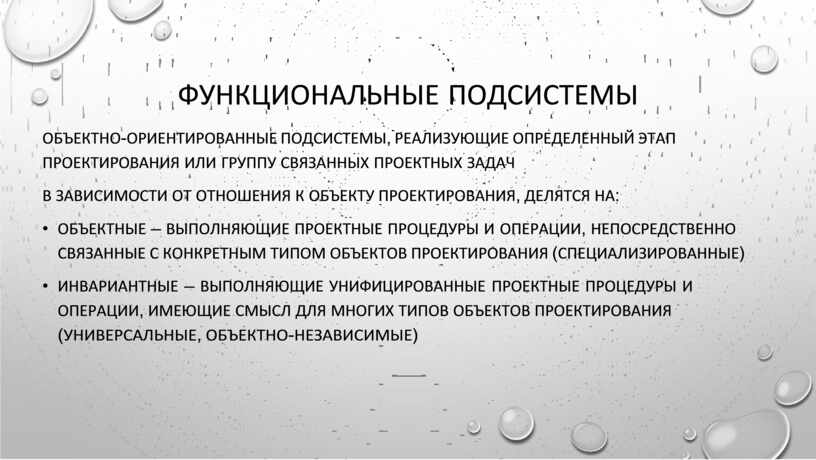

ФУНКЦИОНАЛЬНЫЕ ПОДСИСТЕМЫ

ОБЪЕКТНО-ОРИЕНТИРОВАННЫЕ ПОДСИСТЕМЫ, РЕАЛИЗУЮЩИЕ ОПРЕДЕЛЕННЫЙ ЭТАП ПРОЕКТИРОВАНИЯ ИЛИ ГРУППУ СВЯЗАННЫХ ПРОЕКТНЫХ ЗАДАЧ

В ЗАВИСИМОСТИ ОТ ОТНОШЕНИЯ К ОБЪЕКТУ ПРОЕКТИРОВАНИЯ, ДЕЛЯТСЯ НА:

•     ОБЪЕКТНЫЕ — ВЫПОЛНЯЮЩИЕ ПРОЕКТНЫЕ ПРОЦЕДУРЫ И ОПЕРАЦИИ, НЕПОСРЕДСТВЕННО СВЯЗАННЫЕ С КОНКРЕТНЫМ ТИПОМ ОБЪЕКТОВ ПРОЕКТИРОВАНИЯ (СПЕЦИАЛИЗИРОВАННЫЕ)

•     ИНВАРИАНТНЫЕ — ВЫПОЛНЯЮЩИЕ УНИФИЦИРОВАННЫЕ ПРОЕКТНЫЕ ПРОЦЕДУРЫ И ОПЕРАЦИИ, ИМЕЮЩИЕ СМЫСЛ ДЛЯ МНОГИХ ТИПОВ ОБЪЕКТОВ ПРОЕКТИРОВАНИЯ (УНИВЕРСАЛЬНЫЕ, ОБЪЕКТНО-НЕЗАВИСИМЫЕ)

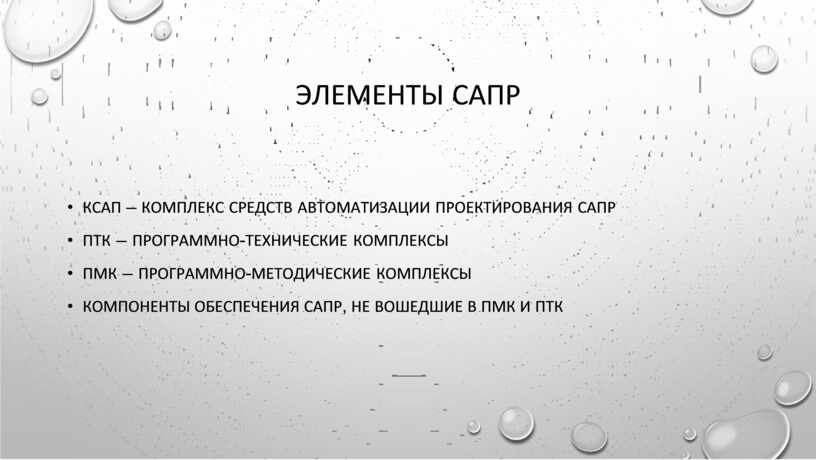

ЭЛЕМЕНТЫ САПР

•     КСАП — КОМПЛЕКС СРЕДСТВ АВТОМАТИЗАЦИИ ПРОЕКТИРОВАНИЯ САПР

•     ПТК — ПРОГРАММНО-ТЕХНИЧЕСКИЕ КОМПЛЕКСЫ

•     ПМК — ПРОГРАММНО-МЕТОДИЧЕСКИЕ КОМПЛЕКСЫ

•     КОМПОНЕНТЫ ОБЕСПЕЧЕНИЯ САПР, НЕ ВОШЕДШИЕ В ПМК И ПТК

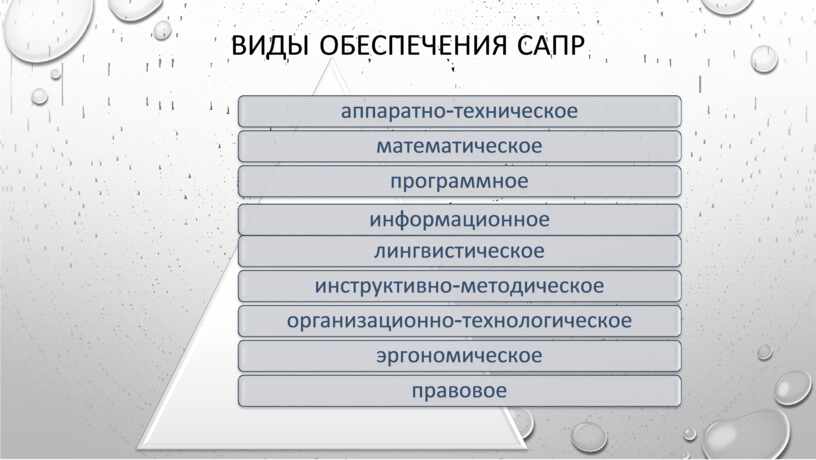

ВИДЫ ОБЕСПЕЧЕНИЯ САПР

аппаратно-техническое математическое

программное

информационное лингвистическое

инструктивно-методическое организационно-технологическое эргономическое

правовое

Дисплейный

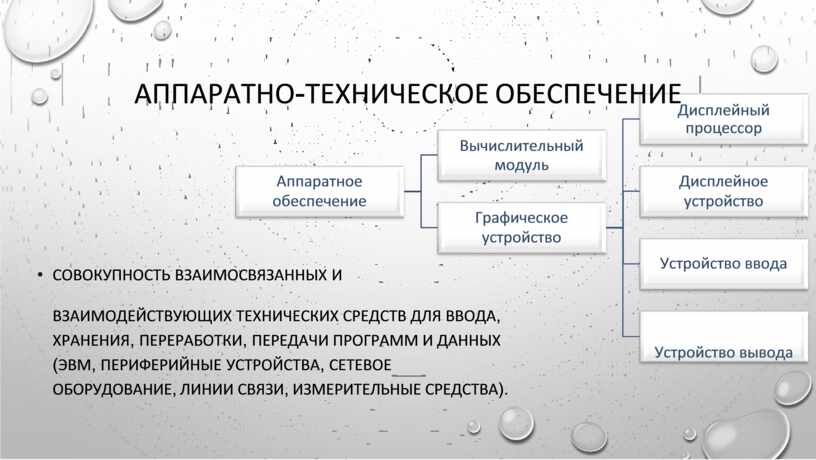

АППАРАТНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

процессор

Аппаратное

обеспечение

•     СОВОКУПНОСТЬ ВЗАИМОСВЯЗАННЫХ И

Вычислительный

модуль

Графическое

устройство

Дисплейное

устройство

Устройство ввода

ВЗАИМОДЕЙСТВУЮЩИХ ТЕХНИЧЕСКИХ СРЕДСТВ ДЛЯ ВВОДА, ХРАНЕНИЯ, ПЕРЕРАБОТКИ, ПЕРЕДАЧИ ПРОГРАММ И ДАННЫХ (ЭВМ, ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА, СЕТЕВОЕ

ОБОРУДОВАНИЕ, ЛИНИИ СВЯЗИ, ИЗМЕРИТЕЛЬНЫЕ СРЕДСТВА).

Устройство вывода

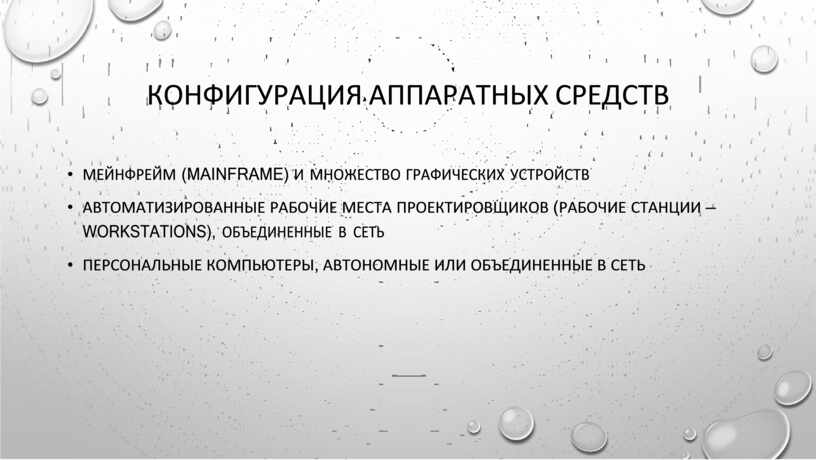

КОНФИГУРАЦИЯ АППАРАТНЫХ СРЕДСТВ

•     МЕЙНФРЕЙМ (MAINFRAME) И МНОЖЕСТВО ГРАФИЧЕСКИХ УСТРОЙСТВ

•     АВТОМАТИЗИРОВАННЫЕ РАБОЧИЕ МЕСТА ПРОЕКТИРОВЩИКОВ (РАБОЧИЕ СТАНЦИИ —

WORKSTATIONS), ОБЪЕДИНЕННЫЕ В СЕТЬ

•     ПЕРСОНАЛЬНЫЕ КОМПЬЮТЕРЫ, АВТОНОМНЫЕ ИЛИ ОБЪЕДИНЕННЫЕ В СЕТЬ

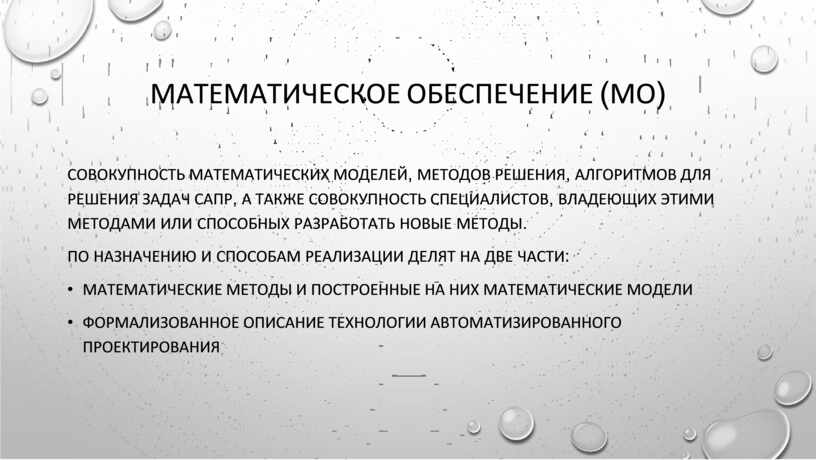

МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ (МО)

СОВОКУПНОСТЬ МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ, МЕТОДОВ РЕШЕНИЯ, АЛГОРИТМОВ ДЛЯ РЕШЕНИЯ ЗАДАЧ САПР, А ТАКЖЕ СОВОКУПНОСТЬ СПЕЦИАЛИСТОВ, ВЛАДЕЮЩИХ ЭТИМИ МЕТОДАМИ ИЛИ СПОСОБНЫХ РАЗРАБОТАТЬ НОВЫЕ МЕТОДЫ.

ПО НАЗНАЧЕНИЮ И СПОСОБАМ РЕАЛИЗАЦИИ ДЕЛЯТ НА ДВЕ ЧАСТИ:

•     МАТЕМАТИЧЕСКИЕ МЕТОДЫ И ПОСТРОЕННЫЕ НА НИХ МАТЕМАТИЧЕСКИЕ МОДЕЛИ

•     ФОРМАЛИЗОВАННОЕ ОПИСАНИЕ ТЕХНОЛОГИИ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ

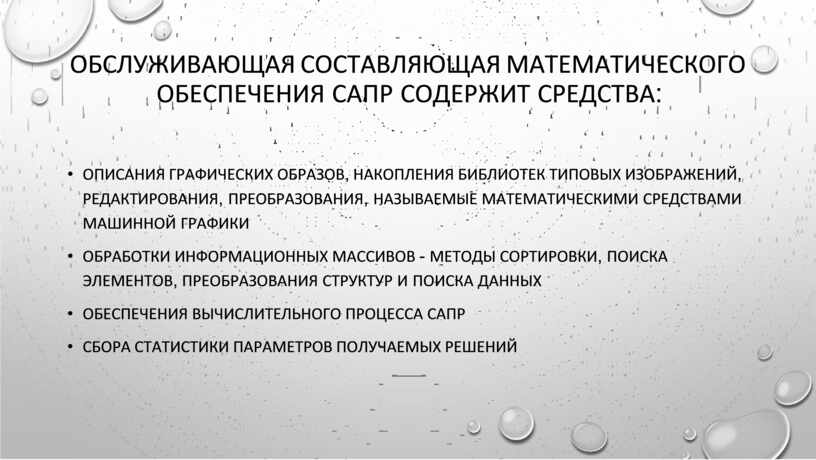

ОБСЛУЖИВАЮЩАЯ СОСТАВЛЯЮЩАЯ МАТЕМАТИЧЕСКОГО ОБЕСПЕЧЕНИЯ САПР СОДЕРЖИТ СРЕДСТВА:

•     ОПИСАНИЯ ГРАФИЧЕСКИХ ОБРАЗОВ, НАКОПЛЕНИЯ БИБЛИОТЕК ТИПОВЫХ ИЗОБРАЖЕНИЙ, РЕДАКТИРОВАНИЯ, ПРЕОБРАЗОВАНИЯ, НАЗЫВАЕМЫЕ МАТЕМАТИЧЕСКИМИ СРЕДСТВАМИ МАШИННОЙ ГРАФИКИ

•     ОБРАБОТКИ ИНФОРМАЦИОННЫХ МАССИВОВ - МЕТОДЫ СОРТИРОВКИ, ПОИСКА ЭЛЕМЕНТОВ, ПРЕОБРАЗОВАНИЯ СТРУКТУР И ПОИСКА ДАННЫХ

•     ОБЕСПЕЧЕНИЯ ВЫЧИСЛИТЕЛЬНОГО ПРОЦЕССА САПР

•     СБОРА СТАТИСТИКИ ПАРАМЕТРОВ ПОЛУЧАЕМЫХ РЕШЕНИЙ

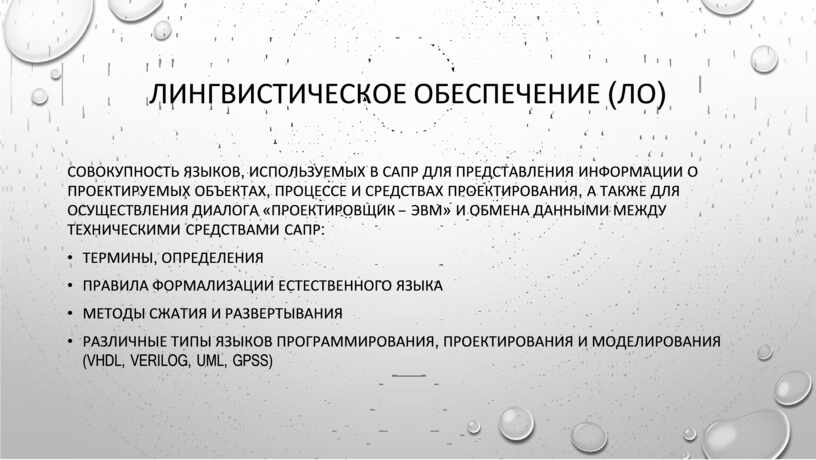

ЛИНГВИСТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ (ЛО)

СОВОКУПНОСТЬ ЯЗЫКОВ, ИСПОЛЬЗУЕМЫХ В САПР ДЛЯ ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ О ПРОЕКТИРУЕМЫХ ОБЪЕКТАХ, ПРОЦЕССЕ И СРЕДСТВАХ ПРОЕКТИРОВАНИЯ, А ТАКЖЕ ДЛЯ ОСУЩЕСТВЛЕНИЯ ДИАЛОГА «ПРОЕКТИРОВЩИК – ЭВМ» И ОБМЕНА ДАННЫМИ МЕЖДУ ТЕХНИЧЕСКИМИ СРЕДСТВАМИ САПР:

•     ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ

•     ПРАВИЛА ФОРМАЛИЗАЦИИ ЕСТЕСТВЕННОГО ЯЗЫКА

•     МЕТОДЫ СЖАТИЯ И РАЗВЕРТЫВАНИЯ

•     РАЗЛИЧНЫЕ ТИПЫ ЯЗЫКОВ ПРОГРАММИРОВАНИЯ, ПРОЕКТИРОВАНИЯ И МОДЕЛИРОВАНИЯ

(VHDL, VERILOG, UML, GPSS)

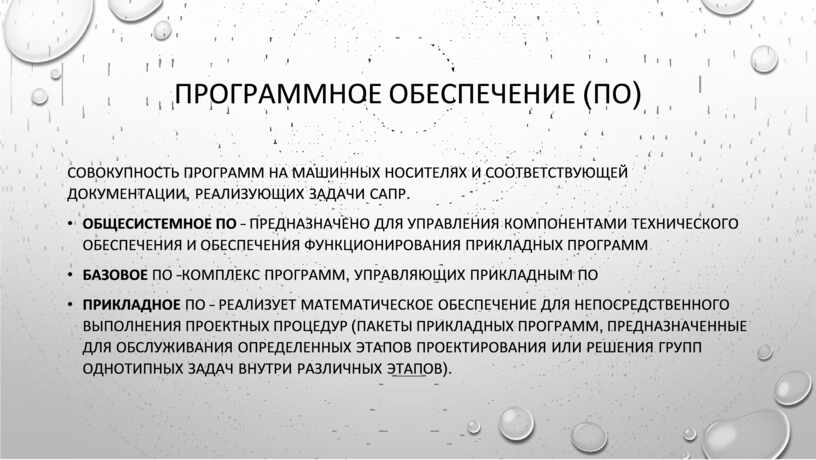

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО)

СОВОКУПНОСТЬ ПРОГРАММ НА МАШИННЫХ НОСИТЕЛЯХ И СООТВЕТСТВУЮЩЕЙ ДОКУМЕНТАЦИИ, РЕАЛИЗУЮЩИХ ЗАДАЧИ САПР.

•     ОБЩЕСИСТЕМНОЕ ПО – ПРЕДНАЗНАЧЕНО ДЛЯ УПРАВЛЕНИЯ КОМПОНЕНТАМИ ТЕХНИЧЕСКОГО

ОБЕСПЕЧЕНИЯ И ОБЕСПЕЧЕНИЯ ФУНКЦИОНИРОВАНИЯ ПРИКЛАДНЫХ ПРОГРАММ

•     БАЗОВОЕ ПО –КОМПЛЕКС ПРОГРАММ, УПРАВЛЯЮЩИХ ПРИКЛАДНЫМ ПО

•     ПРИКЛАДНОЕ ПО – РЕАЛИЗУЕТ МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ДЛЯ НЕПОСРЕДСТВЕННОГО

ВЫПОЛНЕНИЯ ПРОЕКТНЫХ ПРОЦЕДУР (ПАКЕТЫ ПРИКЛАДНЫХ ПРОГРАММ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ОБСЛУЖИВАНИЯ ОПРЕДЕЛЕННЫХ ЭТАПОВ ПРОЕКТИРОВАНИЯ ИЛИ РЕШЕНИЯ ГРУПП ОДНОТИПНЫХ ЗАДАЧ ВНУТРИ РАЗЛИЧНЫХ ЭТАПОВ).

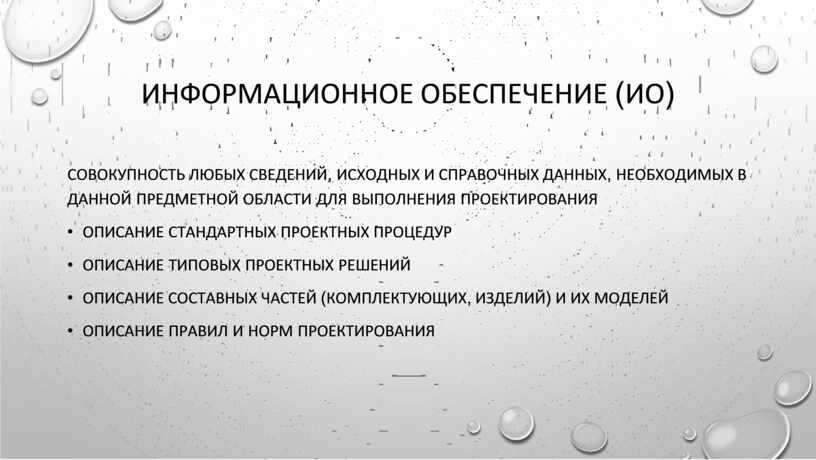

ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ (ИО)

СОВОКУПНОСТЬ ЛЮБЫХ СВЕДЕНИЙ, ИСХОДНЫХ И СПРАВОЧНЫХ ДАННЫХ, НЕОБХОДИМЫХ В ДАННОЙ ПРЕДМЕТНОЙ ОБЛАСТИ ДЛЯ ВЫПОЛНЕНИЯ ПРОЕКТИРОВАНИЯ

•     ОПИСАНИЕ СТАНДАРТНЫХ ПРОЕКТНЫХ ПРОЦЕДУР

•     ОПИСАНИЕ ТИПОВЫХ ПРОЕКТНЫХ РЕШЕНИЙ

•     ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ (КОМПЛЕКТУЮЩИХ, ИЗДЕЛИЙ) И ИХ МОДЕЛЕЙ

•     ОПИСАНИЕ ПРАВИЛ И НОРМ ПРОЕКТИРОВАНИЯ

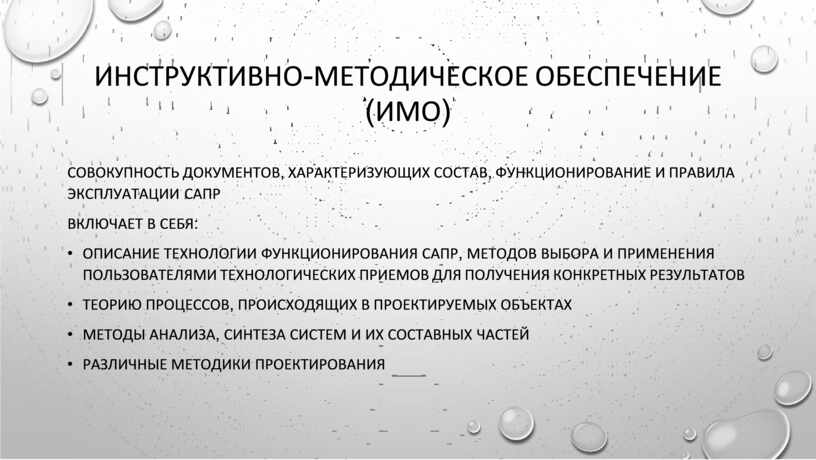

ИНСТРУКТИВНО-МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

(ИМО)

СОВОКУПНОСТЬ ДОКУМЕНТОВ, ХАРАКТЕРИЗУЮЩИХ СОСТАВ, ФУНКЦИОНИРОВАНИЕ И ПРАВИЛА ЭКСПЛУАТАЦИИ САПР

ВКЛЮЧАЕТ В СЕБЯ:

•     ОПИСАНИЕ ТЕХНОЛОГИИ ФУНКЦИОНИРОВАНИЯ САПР, МЕТОДОВ ВЫБОРА И ПРИМЕНЕНИЯ

ПОЛЬЗОВАТЕЛЯМИ ТЕХНОЛОГИЧЕСКИХ ПРИЕМОВ ДЛЯ ПОЛУЧЕНИЯ КОНКРЕТНЫХ РЕЗУЛЬТАТОВ

•     ТЕОРИЮ ПРОЦЕССОВ, ПРОИСХОДЯЩИХ В ПРОЕКТИРУЕМЫХ ОБЪЕКТАХ

•     МЕТОДЫ АНАЛИЗА, СИНТЕЗА СИСТЕМ И ИХ СОСТАВНЫХ ЧАСТЕЙ

•     РАЗЛИЧНЫЕ МЕТОДИКИ ПРОЕКТИРОВАНИЯ

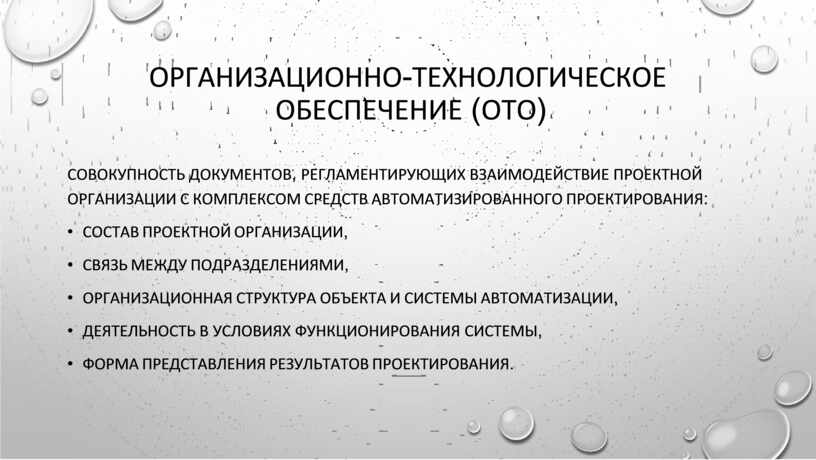

ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ (ОТО)

СОВОКУПНОСТЬ ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ВЗАИМОДЕЙСТВИЕ ПРОЕКТНОЙ ОРГАНИЗАЦИИ С КОМПЛЕКСОМ СРЕДСТВ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ:

•     СОСТАВ ПРОЕКТНОЙ ОРГАНИЗАЦИИ,

•     СВЯЗЬ МЕЖДУ ПОДРАЗДЕЛЕНИЯМИ,

•     ОРГАНИЗАЦИОННАЯ СТРУКТУРА ОБЪЕКТА И СИСТЕМЫ АВТОМАТИЗАЦИИ,

•     ДЕЯТЕЛЬНОСТЬ В УСЛОВИЯХ ФУНКЦИОНИРОВАНИЯ СИСТЕМЫ,

•     ФОРМА ПРЕДСТАВЛЕНИЯ РЕЗУЛЬТАТОВ ПРОЕКТИРОВАНИЯ.

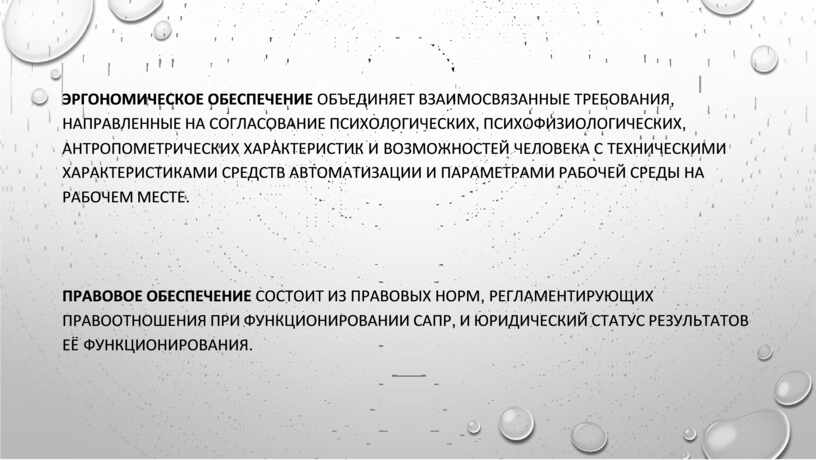

ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ОБЪЕДИНЯЕТ ВЗАИМОСВЯЗАННЫЕ ТРЕБОВАНИЯ, НАПРАВЛЕННЫЕ НА СОГЛАСОВАНИЕ ПСИХОЛОГИЧЕСКИХ, ПСИХОФИЗИОЛОГИЧЕСКИХ,

АНТРОПОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК И ВОЗМОЖНОСТЕЙ ЧЕЛОВЕКА С ТЕХНИЧЕСКИМИ

ХАРАКТЕРИСТИКАМИ СРЕДСТВ АВТОМАТИЗАЦИИ И ПАРАМЕТРАМИ РАБОЧЕЙ СРЕДЫ НА

РАБОЧЕМ МЕСТЕ.

ПРАВОВОЕ ОБЕСПЕЧЕНИЕ СОСТОИТ ИЗ ПРАВОВЫХ НОРМ, РЕГЛАМЕНТИРУЮЩИХ

ПРАВООТНОШЕНИЯ ПРИ ФУНКЦИОНИРОВАНИИ САПР, И ЮРИДИЧЕСКИЙ СТАТУС РЕЗУЛЬТАТОВ ЕЁ ФУНКЦИОНИРОВАНИЯ.

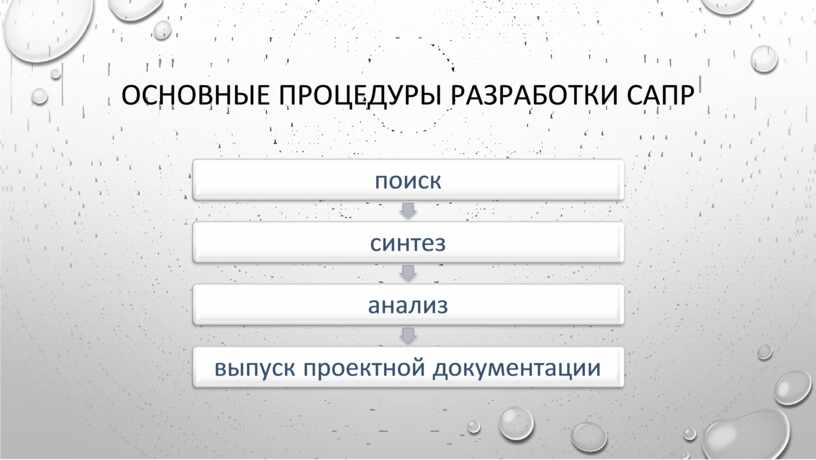

ОСНОВНЫЕ ПРОЦЕДУРЫ РАЗРАБОТКИ САПР

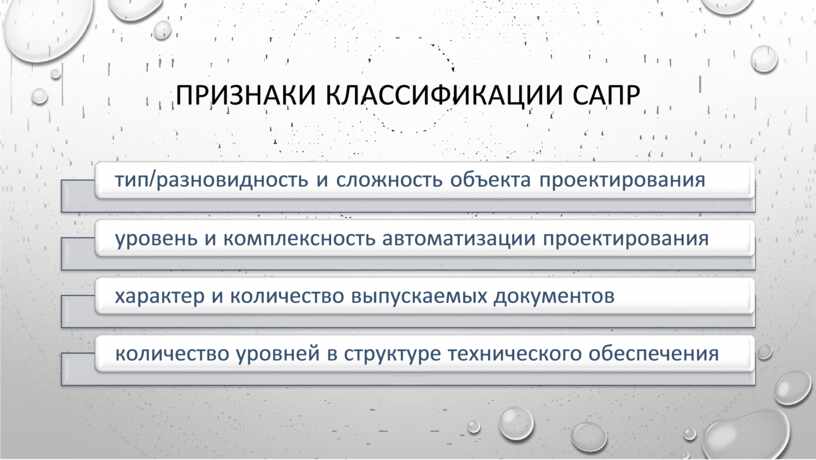

ПРИЗНАКИ КЛАССИФИКАЦИИ САПР

тип/разновидность и сложность объекта проектирования

уровень и комплексность автоматизации проектирования

характер и количество выпускаемых документов

количество уровней в структуре технического обеспечения

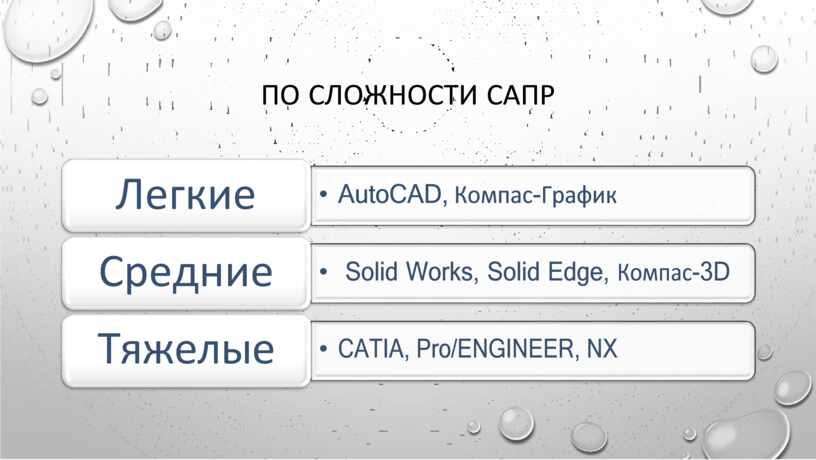

ПО СЛОЖНОСТИ САПР

Легкие Средние Тяжелые

•        AutoCAD, Компас-График

•              Solid Works, Solid Edge, Компас-3D

•        CATIA, Pro/ENGINEER, NX

САПР для применения в

отраслях общего машиностроения

автоматизированное проектирование

механических устройств

MCAD — англ. mechanical computer-aided design

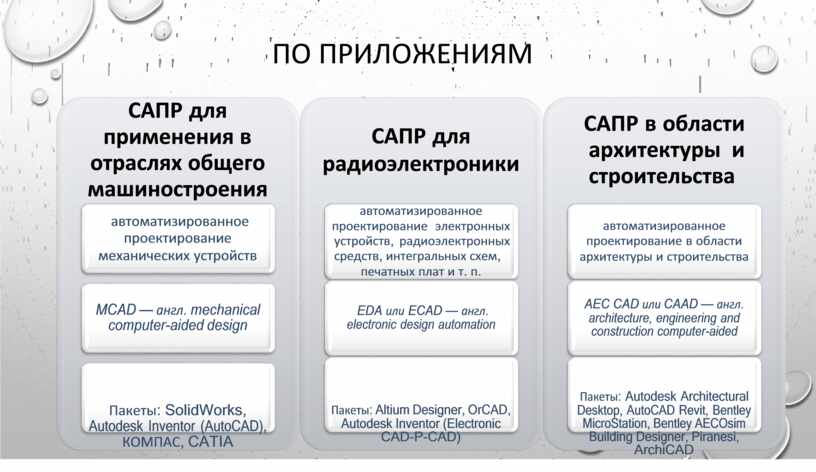

ПО ПРИЛОЖЕНИЯМ

САПР для

радиоэлектроники

автоматизированное

проектирование электронных устройств, радиоэлектронных средств, интегральных схем,

печатных плат и т. п.

EDA или ECAD — англ. electronic design automation

САПР в области архитектуры и строительства

автоматизированное

проектирование в области

архитектуры и строительства

AEC CAD или CAAD — англ. architecture, engineering and construction computer-aided

Пакеты: SolidWorks, Autodesk Inventor (AutoCAD), КОМПАС, CATIA

Пакеты: Altium Designer, OrCAD, Autodesk Inventor (Electronic CAD-P-CAD)

Пакеты: Autodesk Architectural Desktop, AutoCAD Revit, Bentley MicroStation, Bentley AECOsim Building Designer, Piranesi, ArchiCAD

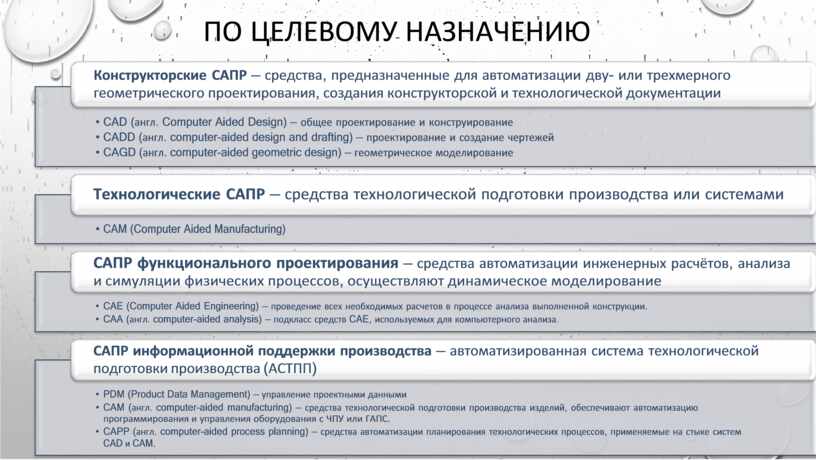

ПО ЦЕЛЕВОМУ НАЗНАЧЕНИЮ

Конструкторские САПР — средства, предназначенные для автоматизации дву- или трехмерного

геометрического проектирования, создания конструкторской и технологической документации

•   CAD (англ. Computer Aided Design) — общее проектирование и конструирование

•   CADD (англ. computer-aided design and drafting) — проектирование и создание чертежей

•   CAGD (англ. computer-aided geometric design) — геометрическое моделирование

Технологические САПР — средства технологической подготовки производства или системами

•   CAM (Computer Aided Manufacturing)

САПР функционального проектирования — средства автоматизации инженерных расчётов, анализа и симуляции физических процессов, осуществляют динамическое моделирование

•   CAE (Computer Aided Engineering) — проведение всех необходимых расчетов в процессе анализа выполненной конструкции.

•   CAA (англ. computer-aided analysis) — подкласс средств CAE, используемых для компьютерного анализа.

САПР информационной поддержки производства — автоматизированная система технологической

подготовки производства (АСТПП)

•   PDM (Product Data Management) — управление проектными данными

•   CAM (англ. computer-aided manufacturing) — средства технологической подготовки производства изделий, обеспечивают автоматизацию программирования и управления оборудования с ЧПУ или ГАПС.

•   CAPP (англ. computer-aided process planning) — средства автоматизации планирования технологических процессов, применяемые на стыке систем

CAD и CAM.

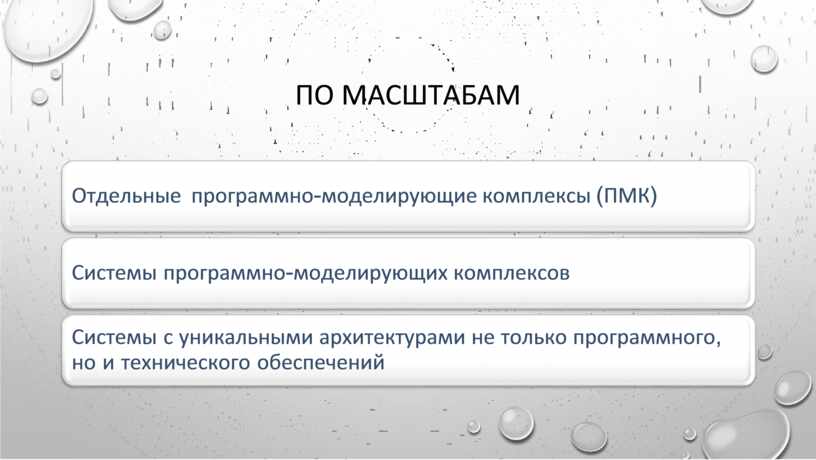

ПО МАСШТАБАМ

Отдельные программно-моделирующие комплексы (ПМК)

Системы программно-моделирующих комплексов

Системы с уникальными архитектурами не только программного, но и технического обеспечений

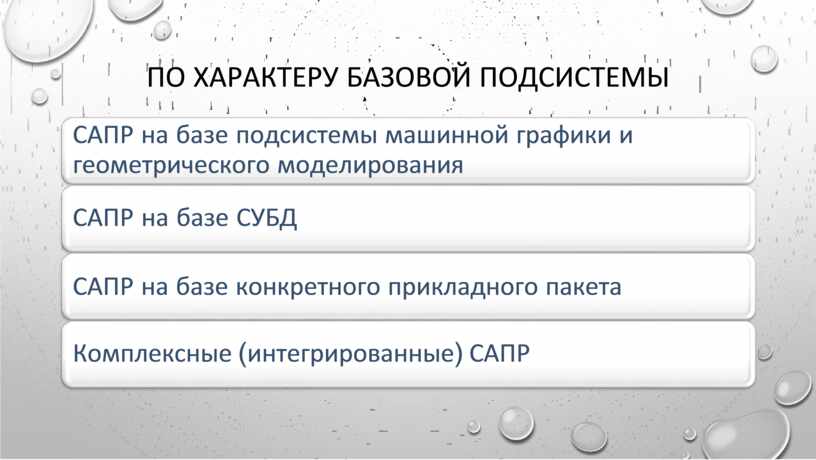

ПО ХАРАКТЕРУ БАЗОВОЙ ПОДСИСТЕМЫ

САПР на базе подсистемы машинной графики и геометрического моделирования

САПР на базе СУБД

САПР на базе конкретного прикладного пакета

Комплексные (интегрированные) САПР

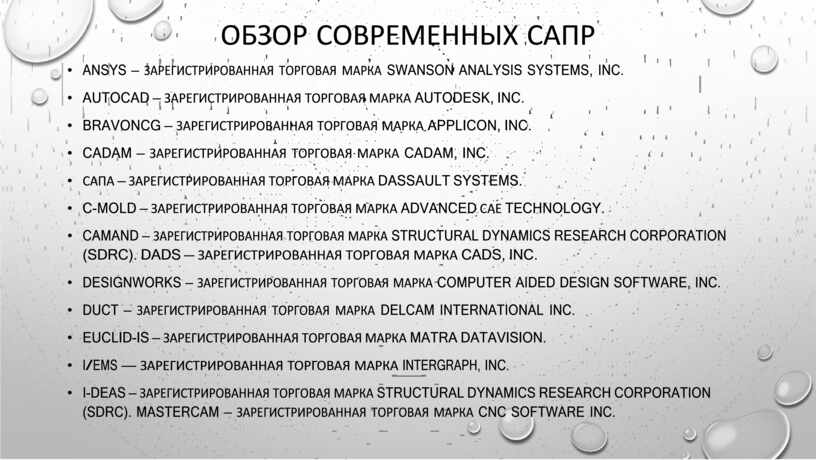

ОБЗОР СОВРЕМЕННЫХ САПР

•      ANSYS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА SWANSON ANALYSIS SYSTEMS, INC.

•      AUTOCAD — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА AUTODESK, INC.

•      BRAVONCG — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА APPLICON, INC.

•      CADAM — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА CADAM, INC.

•      САПА — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА DASSAULT SYSTEMS.

•      C-MOLD — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА ADVANCED САЕ TECHNOLOGY.

•      CAMAND — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА STRUCTURAL DYNAMICS RESEARCH CORPORATION (SDRC). DADS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА CADS, INC.

•      DESIGNWORKS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА COMPUTER AIDED DESIGN SOFTWARE, INC.

•      DUCT — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА DELCAM INTERNATIONAL INC.

•      EUCLID-IS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА MATRA DATAVISION.

•      I/EMS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА INTERGRAPH, INC.

•      I-DEAS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА STRUCTURAL DYNAMICS RESEARCH CORPORATION

(SDRC). MASTERCAM — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА CNC SOFTWARE INC.

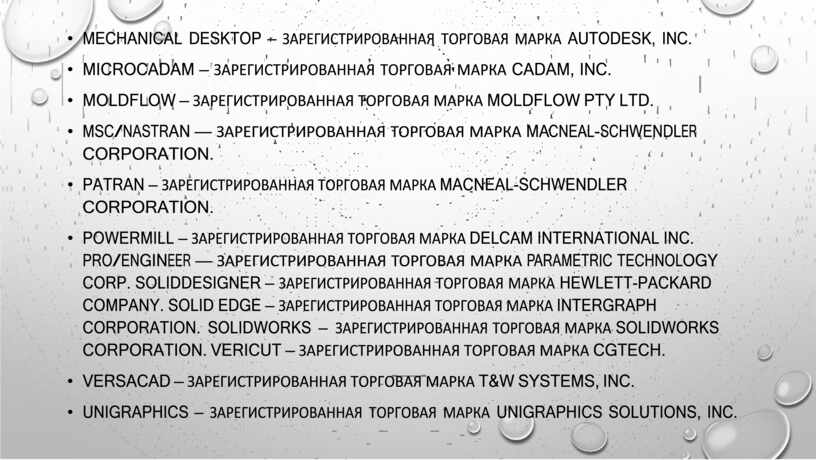

•     MECHANICAL DESKTOP — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА AUTODESK, INC.

•     MICROCADAM — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА CADAM, INC.

•     MOLDFLOW — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА MOLDFLOW PTY LTD.

•     MSC/NASTRAN — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА MACNEAL-SCHWENDLER CORPORATION.

•     PATRAN — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА MACNEAL-SCHWENDLER CORPORATION.

•     POWERMILL — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА DELCAM INTERNATIONAL INC. PRO/ENGINEER — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА PARAMETRIC TECHNOLOGY CORP. SOLIDDESIGNER — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА HEWLETT-PACKARD COMPANY. SOLID EDGE — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА INTERGRAPH CORPORATION. SOLIDWORKS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА SOLIDWORKS CORPORATION. VERICUT — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА CGTECH.

•     VERSACAD — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА T&W SYSTEMS, INC.

•     UNIGRAPHICS — ЗАРЕГИСТРИРОВАННАЯ ТОРГОВАЯ МАРКА UNIGRAPHICS SOLUTIONS, INC.

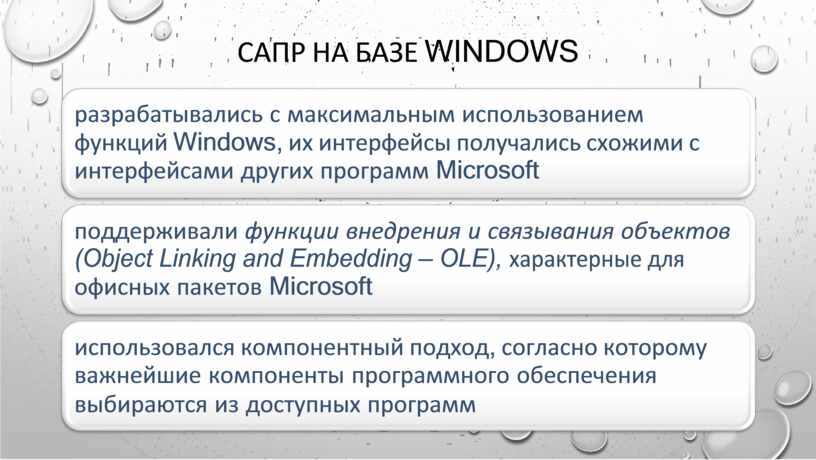

САПР НА БАЗЕ WINDOWS

разрабатывались с максимальным использованием

функций Windows, их интерфейсы получались схожими с интерфейсами других программ Microsoft

поддерживали функции внедрения и связывания объектов (Object Linking and Embedding — OLE), характерные для офисных пакетов Microsoft

использовался компонентный подход, согласно которому важнейшие компоненты программного обеспечения

выбираются из доступных программ

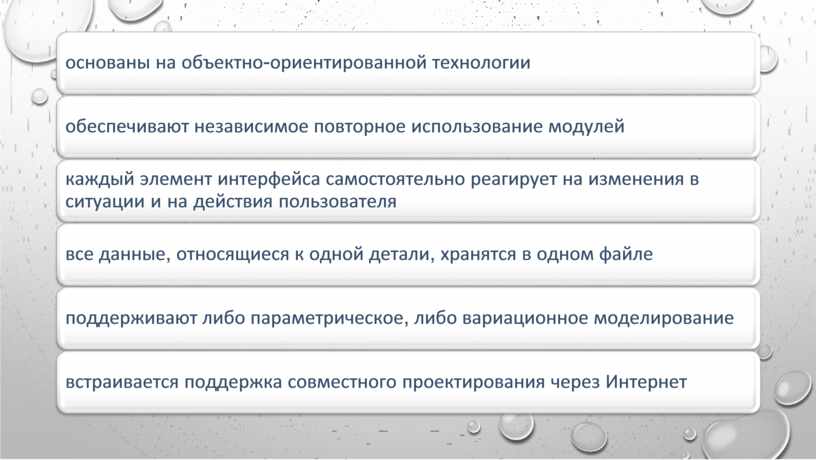

основаны на объектно-ориентированной технологии

обеспечивают независимое повторное использование модулей

каждый элемент интерфейса самостоятельно реагирует на изменения в ситуации и на действия пользователя

все данные, относящиеся к одной детали, хранятся в одном файле

поддерживают либо параметрическое, либо вариационное моделирование

встраивается поддержка совместного проектирования через Интернет

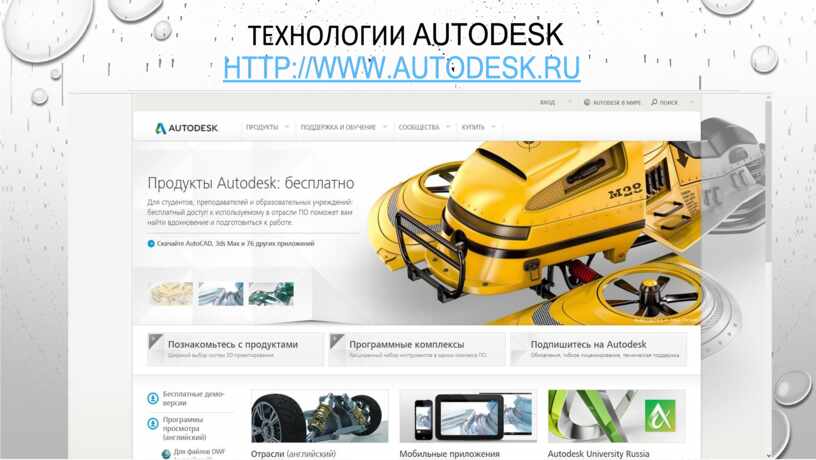

ТЕХНОЛОГИИ AUTODESK HTTP://WWW.AUTODESK.RU

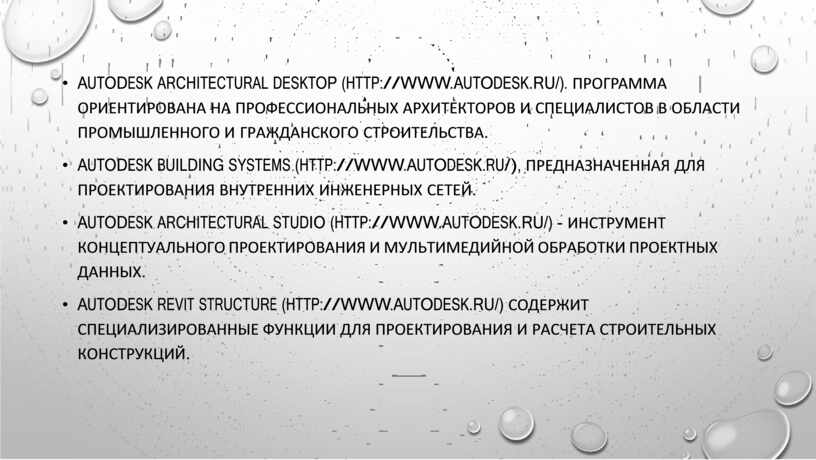

•     AUTODESK ARCHITECTURAL DESKTOP (HTTP://WWW.AUTODESK.RU/). ПРОГРАММА

ОРИЕНТИРОВАНА НА ПРОФЕССИОНАЛЬНЫХ АРХИТЕКТОРОВ И СПЕЦИАЛИСТОВ В ОБЛАСТИ ПРОМЫШЛЕННОГО И ГРАЖДАНСКОГО СТРОИТЕЛЬСТВА.

•     AUTODESK BUILDING SYSTEMS (HTTP://WWW.AUTODESK.RU/), ПРЕДНАЗНАЧЕННАЯ ДЛЯ ПРОЕКТИРОВАНИЯ ВНУТРЕННИХ ИНЖЕНЕРНЫХ СЕТЕЙ.

•     AUTODESK ARCHITECTURAL STUDIO (HTTP://WWW.AUTODESK.RU/) - ИНСТРУМЕНТ КОНЦЕПТУАЛЬНОГО ПРОЕКТИРОВАНИЯ И МУЛЬТИМЕДИЙНОЙ ОБРАБОТКИ ПРОЕКТНЫХ ДАННЫХ.

•     AUTODESK REVIT STRUCTURE (HTTP://WWW.AUTODESK.RU/) СОДЕРЖИТ

СПЕЦИАЛИЗИРОВАННЫЕ ФУНКЦИИ ДЛЯ ПРОЕКТИРОВАНИЯ И РАСЧЕТА СТРОИТЕЛЬНЫХ

КОНСТРУКЦИЙ.

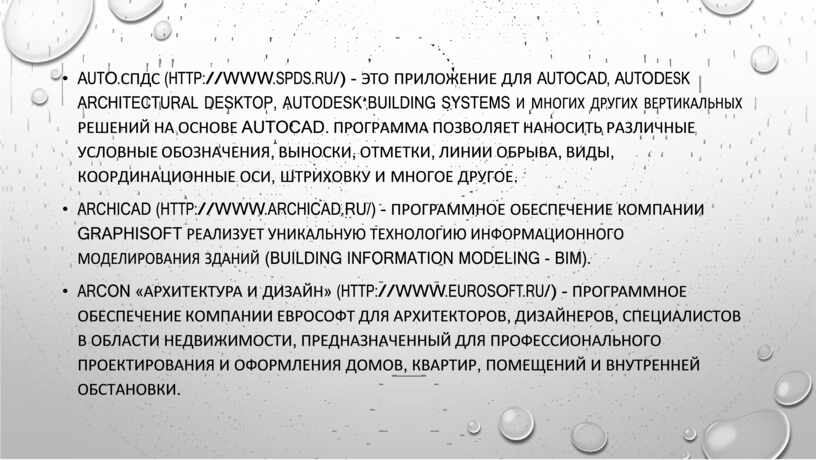

•     AUTO.СПДС (HTTP://WWW.SPDS.RU/) - ЭТО ПРИЛОЖЕНИЕ ДЛЯ AUTOCAD, AUTODESK ARCHITECTURAL DESKTOP, AUTODESK BUILDING SYSTEMS И МНОГИХ ДРУГИХ ВЕРТИКАЛЬНЫХ РЕШЕНИЙ НА ОСНОВЕ AUTOCAD. ПРОГРАММА ПОЗВОЛЯЕТ НАНОСИТЬ РАЗЛИЧНЫЕ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ВЫНОСКИ, ОТМЕТКИ, ЛИНИИ ОБРЫВА, ВИДЫ, КООРДИНАЦИОННЫЕ ОСИ, ШТРИХОВКУ И МНОГОЕ ДРУГОЕ.

•     ARCHICAD (HTTP://WWW.ARCHICAD.RU/) - ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПАНИИ

GRAPHISOFT РЕАЛИЗУЕТ УНИКАЛЬНУЮ ТЕХНОЛОГИЮ ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ ЗДАНИЙ (BUILDING INFORMATION MODELING - BIM).

•     ARCON «АРХИТЕКТУРА И ДИЗАЙН» (HTTP://WWW.EUROSOFT.RU/) - ПРОГРАММНОЕ

ОБЕСПЕЧЕНИЕ КОМПАНИИ ЕВРОСОФТ ДЛЯ АРХИТЕКТОРОВ, ДИЗАЙНЕРОВ, СПЕЦИАЛИСТОВ

В ОБЛАСТИ НЕДВИЖИМОСТИ, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПРОФЕССИОНАЛЬНОГО

ПРОЕКТИРОВАНИЯ И ОФОРМЛЕНИЯ ДОМОВ, КВАРТИР, ПОМЕЩЕНИЙ И ВНУТРЕННЕЙ ОБСТАНОВКИ.

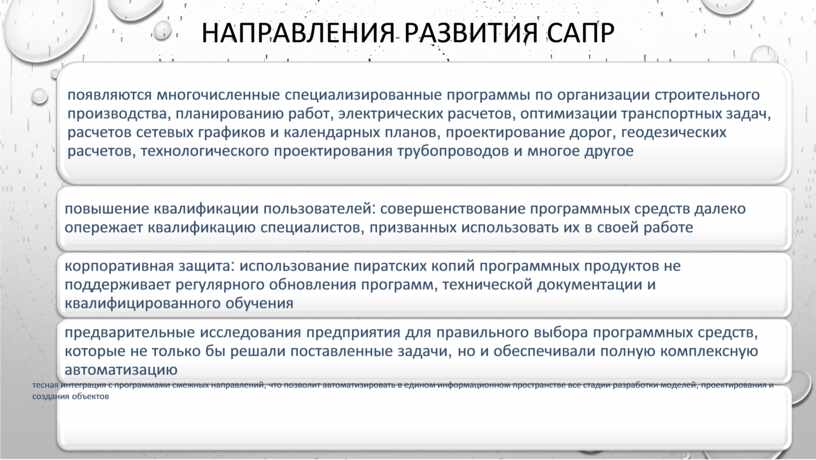

НАПРАВЛЕНИЯ РАЗВИТИЯ САПР

появляются многочисленные специализированные программы по организации строительного производства, планированию работ, электрических расчетов, оптимизации транспортных задач, расчетов сетевых графиков и календарных планов, проектирование дорог, геодезических расчетов, технологического проектирования трубопроводов и многое другое

повышение квалификации пользователей: совершенствование программных средств далеко опережает квалификацию специалистов, призванных использовать их в своей работе

корпоративная защита: использование пиратских копий программных продуктов не поддерживает регулярного обновления программ, технической документации и квалифицированного обучения

предварительные исследования предприятия для правильного выбора программных средств, которые не только бы решали поставленные задачи, но и обеспечивали полную комплексную автоматизацию

тесная интеграция с программами смежных направлений, что позволит автоматизировать в едином информационном пространстве все стадии разработки моделей, проектирования и создания объектов

Скачано с www.znanio.ru
