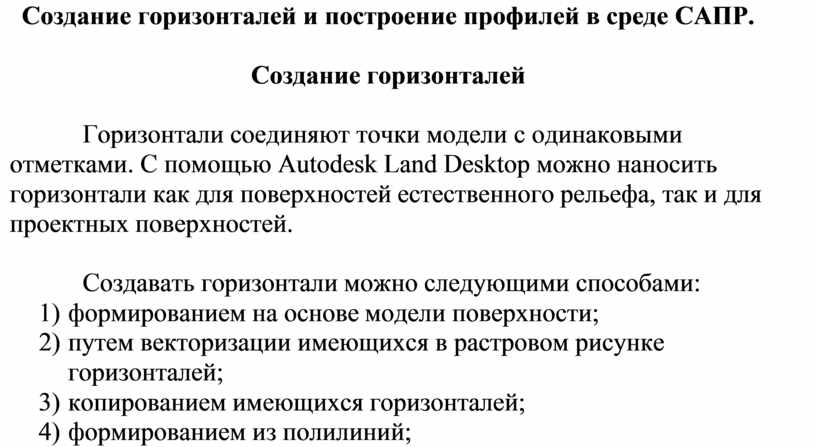

Создание горизонталей и построение профилей в среде САПР. Создание горизонталей

Создание горизонталей и построение профилей в среде САПР. Создание горизонталей

Горизонтали соединяют точки модели с одинаковыми отметками. С помощью Autodesk Land Desktop можно наносить горизонтали как для поверхностей естественного рельефа, так и для проектных поверхностей.

Создавать горизонтали можно следующими способами:

1)   формированием на основе модели поверхности;

2)   путем векторизации имеющихся в растровом рисунке горизонталей;

3)   копированием имеющихся горизонталей;

4)   формированием из полилиний;

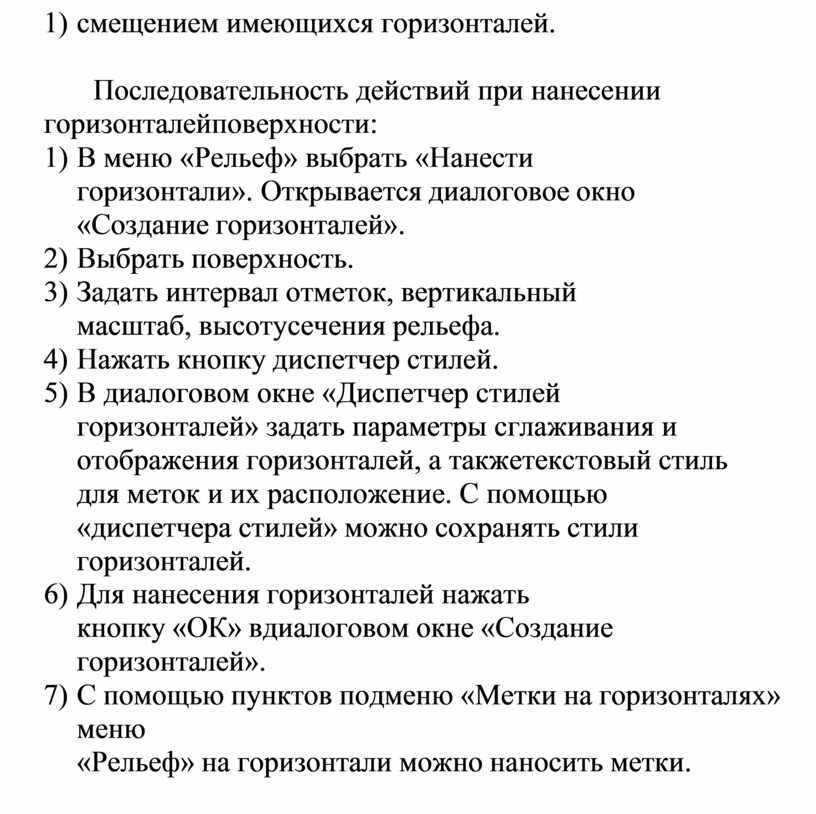

5)   смещением имеющихся горизонталей.

Последовательность действий при нанесении горизонталей поверхности:

1)   В меню «Рельеф» выбрать «Нанести горизонтали». Открывается диалоговое окно «Создание горизонталей».

2)   Выбрать поверхность.

3)   Задать интервал отметок, вертикальный масштаб, высоту сечения рельефа.

4)   Нажать кнопку диспетчер стилей.

5)   В диалоговом окне «Диспетчер стилей горизонталей» задать параметры сглаживания и отображения горизонталей, а также текстовый стиль для меток и их расположение. С помощью

«диспетчера стилей» можно сохранять стили горизонталей.

6)   Для нанесения горизонталей нажать кнопку «ОК» в диалоговом окне «Создание горизонталей».

7)   С помощью пунктов подменю «Метки на горизонталях» меню

«Рельеф» на горизонтали можно наносить метки.
