Создание проекта и рисунка в среде САПР Autodesk Land Desktop. Редактирование и изменение параметров настройки рисунка.

Создание проекта и рисунка в среде САПР Autodesk Land Desktop.

Редактирование и изменение параметров настройки рисунка.

Проект – это базовая единица Autodesk Land Desktop. Он создает структуру папок, в которых содержаться все данные, относящиеся к массиву выполняемых проектировочных работ. Под данными понимаются точки, поверхности, рисунки и пр. информация, создаваемая и используемая в процессе работы.

При установке Autodesk Land Desktop для проектов создается специальная папка (по умолчанию: С:\ Land Projects 3). Для каждого проекта в этой папке создается вложенная папка с именем

<имя проекта>. Например, для проекта под названием 125 создается следующая папка:

С:\ Land Projects 3\125

Каждому рисунку Autodesk Land Desktop обязательно должен соответствовать определенный проект, задающий место хранения внешних файлов. Поэтому при создании нового рисунка программа предлагает задать для него проект. Можно создать новый проект или включить рисунок в один из уже существующих проектов.

Пока проект остается по заданному пути, рисунок сохраняет связь с этим проектом. Если удалить проект или изменить его расположение, то при следующем открытии рисунка пользователю будет предложено выбрать проект заново. Рисунок, уже относящийся к какому либо проекту, можно связать с другим проектом с помощью команды «Связь с проектом» в меню

«Проект».

С одним проектом одновременно может быть связано несколько рисунков. Все рисунки проекта используют одни и те же файлы данных (например, базу точек).

Создать новый проект можно как при создании нового рисунка, так и с помощью Диспетчера проектов. При создании проекта в диалоговом окне «Подробности о проекте» необходимо задать имя проекта, выбрать прототип и задать папку для хранения рисунков. Кроме того, можно ввести пояснение к проекту и ключевые слова.

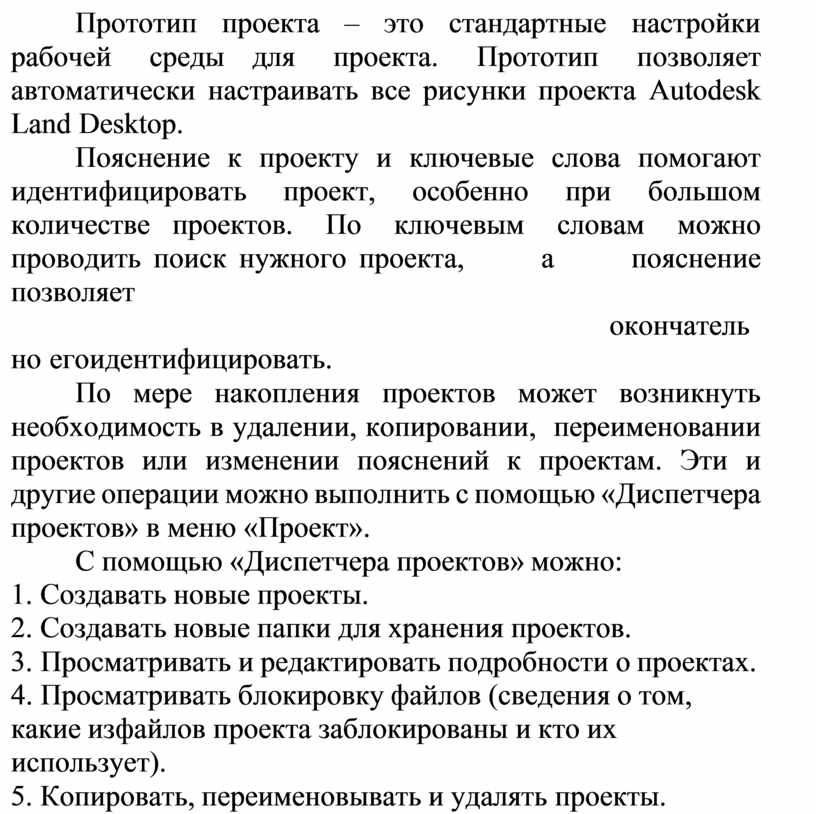

Прототип проекта – это стандартные настройки рабочей среды для проекта. Прототип позволяет автоматически настраивать все рисунки проекта Autodesk Land Desktop.

Пояснение к проекту и ключевые слова помогают идентифицировать проект, особенно при большом количестве проектов. По ключевым словам можно проводить поиск нужного проекта,      а      пояснение      позволяет                                            окончательно его идентифицировать.

По мере накопления проектов может возникнуть необходимость в удалении, копировании, переименовании проектов или изменении пояснений к проектам. Эти и другие операции можно выполнить с помощью «Диспетчера проектов» в меню «Проект».

С помощью «Диспетчера проектов» можно:

1.   Создавать новые проекты.

2.   Создавать новые папки для хранения проектов.

3.   Просматривать и редактировать подробности о проектах.

4.   Просматривать блокировку файлов (сведения о том, какие из файлов проекта заблокированы и кто их использует).

5.   Копировать, переименовывать и удалять проекты.
