Урок 33 Переменный ток. Трансформатор

Электрический ток, периодически меняющийся со временем по модулю и направлению, называется переменным током.

Для получения переменного тока используют в основном электромеханические индукционные генераторы, т.е. устройства, в которых механическая энергия преобразуется в электрическую.

На тепловых электростанциях ротор генератора вращается с помощью паровой турбины, на гидроэлектростанциях с помощью водяной турбины. На рисунке цифрой 1 обозначен статор, цифрой 2 – ротор, цифрой 3 – водяная турбина.

Передача электроэнергии

Q= I2Rt
Электрический ток нагревает провода линии электропередачи. При очень большой длине линии, передача энергии может стать экономически невыгодной. Снизить сопротивление линии весьма трудно.

Для сохранения передаваемой мощности нужно повысить напряжение в линии передачи .

Чем длиннее линия передачи, тем выгоднее использовать более высокое напряжение.

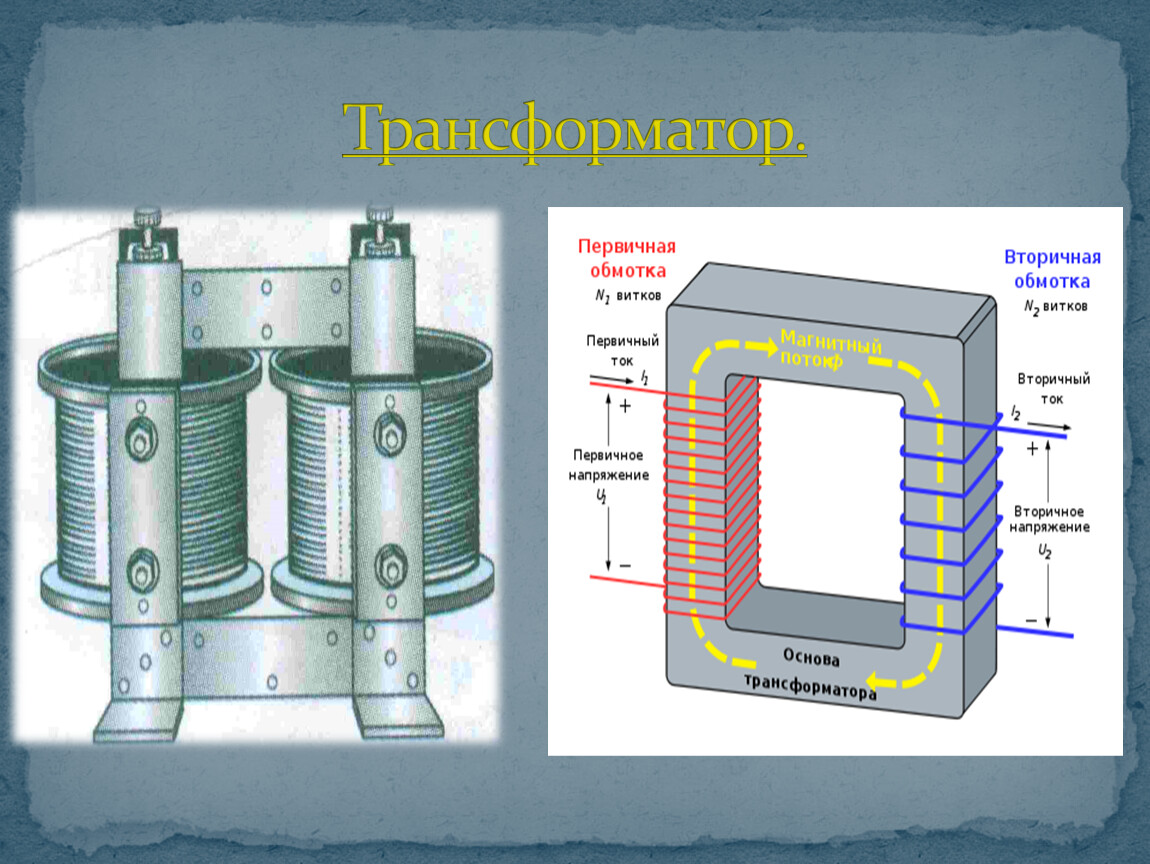

Трансформатор.

Вывод: 1) K<1,если N2>N1 или U2>U1 –повышает U.
2) K>1, если N2

Схема передачи и распределения электроэнергии

Применение в источниках питания.
Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.

Трансформаторные модули, разработанные для интернет телефонии и сетей интернет.

Домашнее задание:§ 51Темы: «Экологические проблемы, связанные с работой тепловых и гидроэлектростанций».«П.Н.Яблочков – изобретатель трансформатора».
