Электроемкость. Конденсаторы.
физическая величина, которая характеризует способность двух проводников накапливать электрический заряд.
Электроемкость –
двух проводников называют отношение заряда одного из проводников к разности потенциалов между ними.

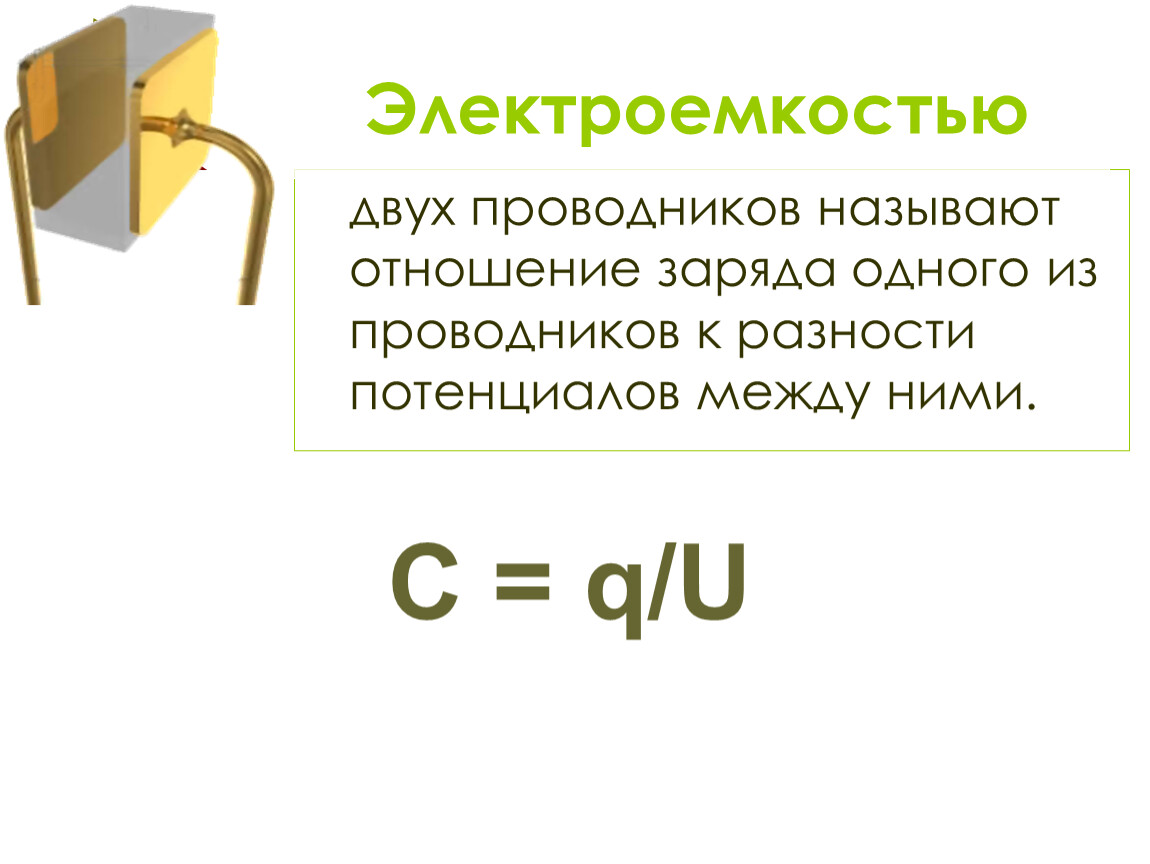

Электроемкостью
С = q/U
! Электроемкость двух проводников численно равна единице, если при сообщении им зарядов +1 Кл и -1 Кл между ними возникает разность потенциалов 1В.
[С] = 1Ф (фарад)

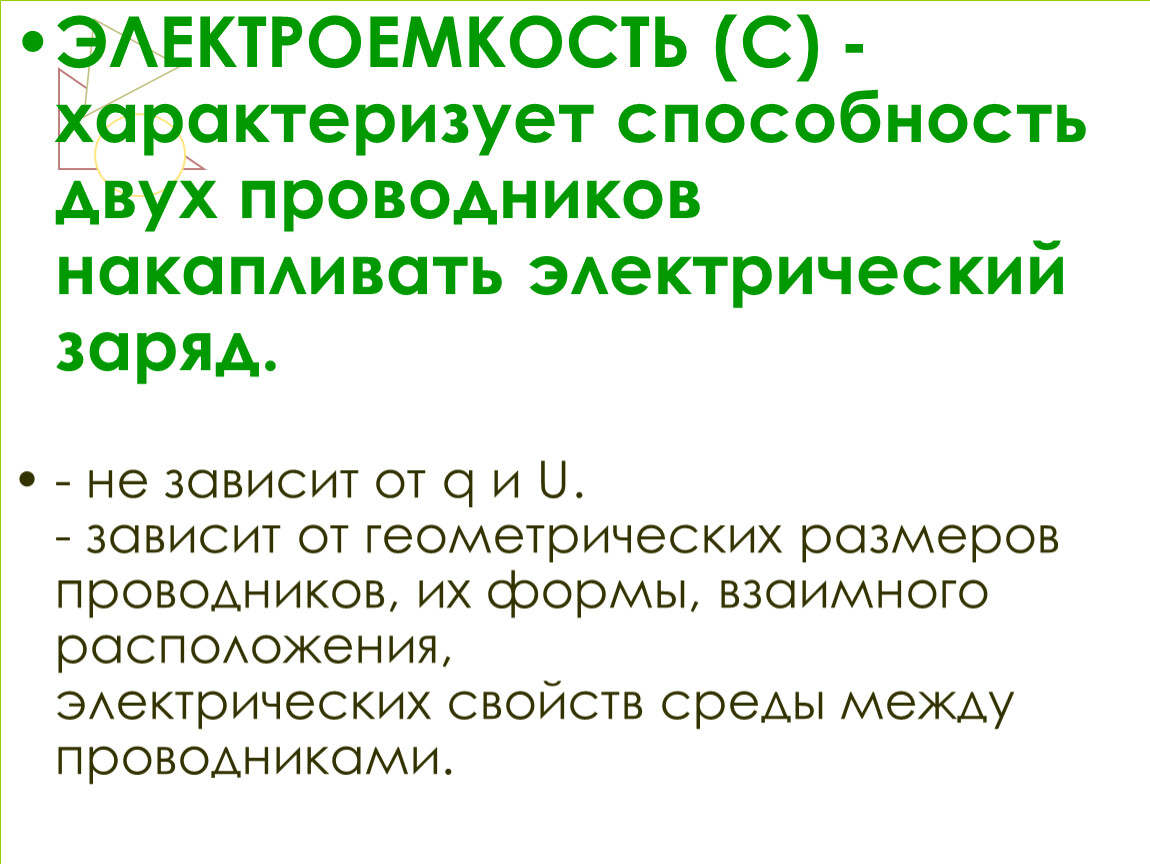

ЭЛЕКТРОЕМКОСТЬ (С) - характеризует способность двух проводников накапливать электрический заряд.
- не зависит от q и U. - зависит от геометрических размеров проводников, их формы, взаимного расположения, электрических свойств среды между проводниками.
представляет собой два проводника (обкладки), разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.
Конденсатор
Обозначение

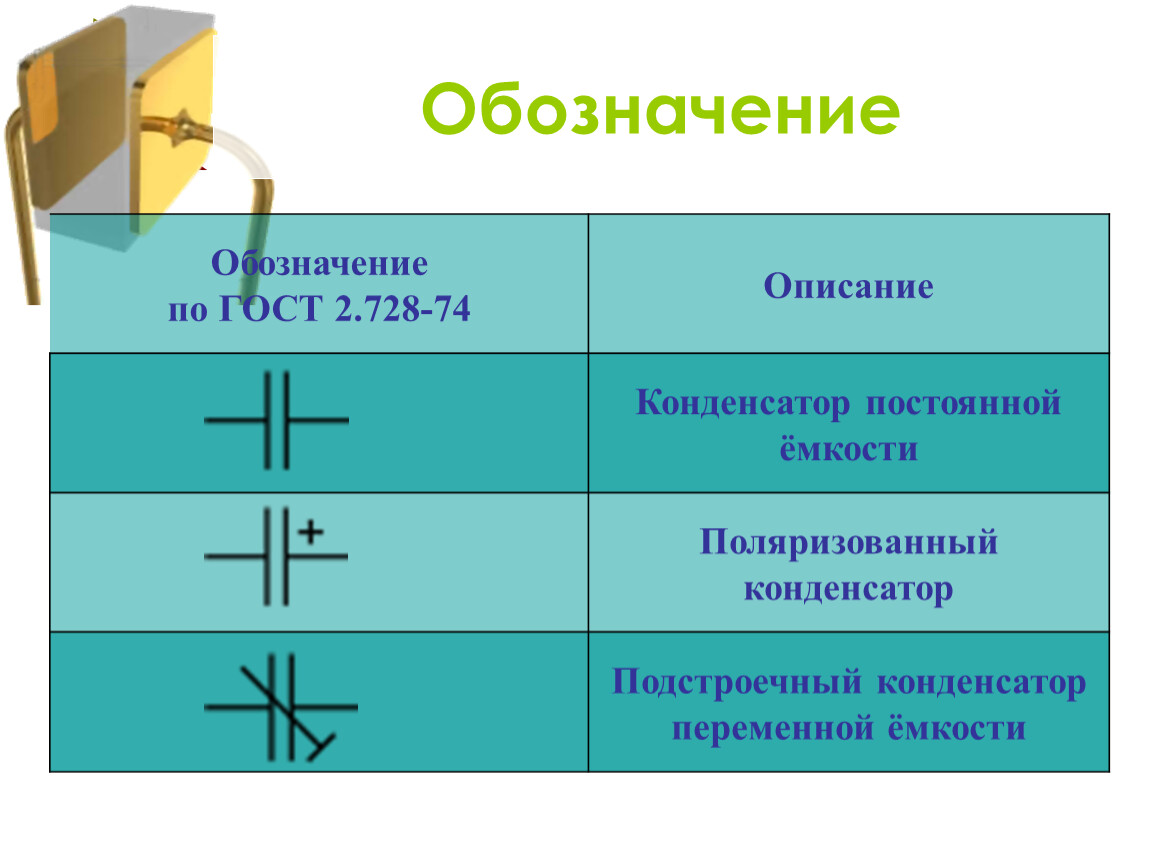

Обозначение по ГОСТ 2.728-74 | Описание |
Конденсатор постоянной ёмкости | |
Поляризованный конденсатор | |
Подстроечный конденсатор переменной ёмкости |
Заряд конденсатора - это абсолютное значение заряда одной из обкладок конденсатора.
Все электрическое поле
сосредоточено внутри
конденсатора.
1. по виду диэлектрика: воздушные, слюдяные, керамические, электролитические. 2. по форме обкладок: плоские, сферические, цилиндрические. 3. по величине емкости: постоянные, переменные (подстроечные).
Виды конденсаторов:
Соединение конденсаторов
Последовательное
Параллельное
Вывод формулы энергии заряженного конденсатора
Е
+q
-q
Напряженность созданная одной пластиной

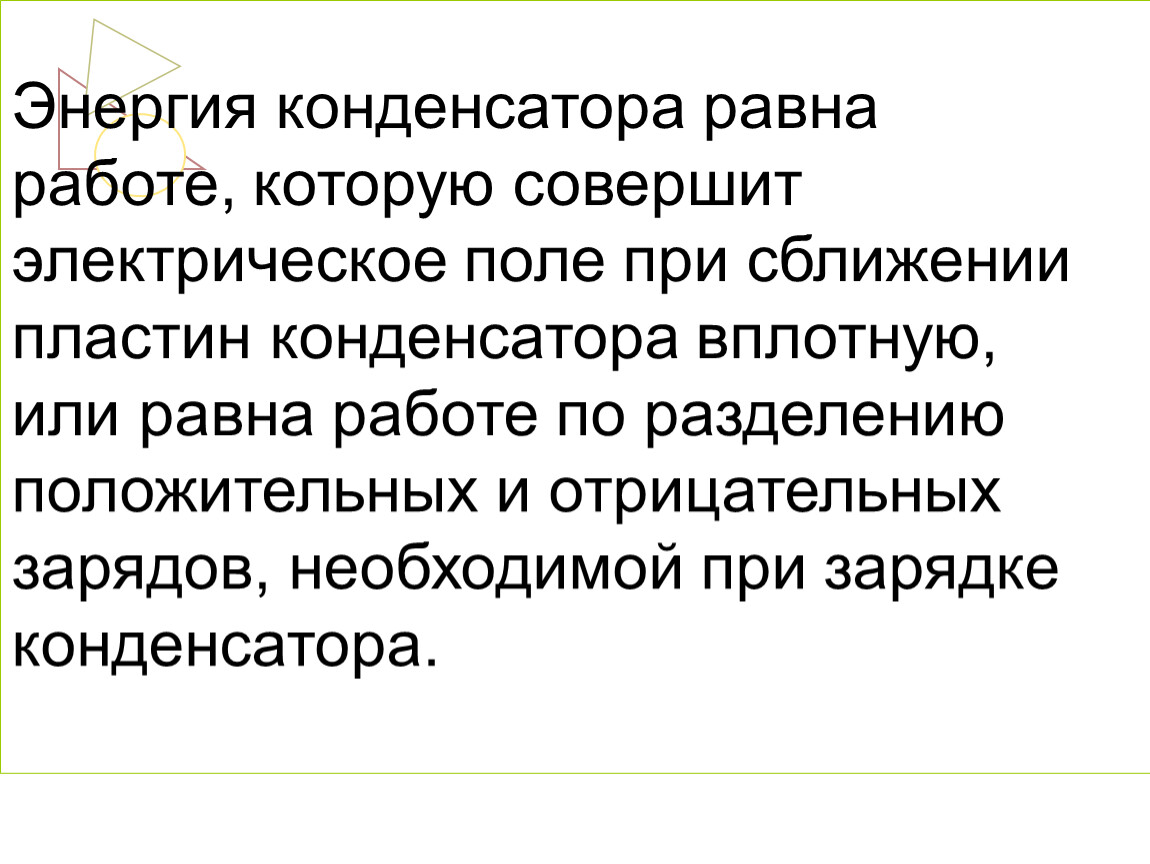

Энергия конденсатора равна работе, которую совершит электрическое поле при сближении пластин конденсатора вплотную, или равна работе по разделению положительных и отрицательных зарядов, необходимой при зарядке конденсатора.
ФОТОВСПЫШКИ
В КЛАВИАТУРЕ
КОМПЬЮТЕРА
сверху — керамические;
снизу — электролитические.
Слева — конденсаторы для поверхностного монтажа;
справа — конденсаторы для объёмного монтажа;
Керамический подстроечный конденсатор
Плёночный конденсатор для навесного монтажа
прямо пропорциональна площади пластин (обкладок) и обратно пропорциональна расстоянию между ними.
Электроемкость плоского конденсатора
S

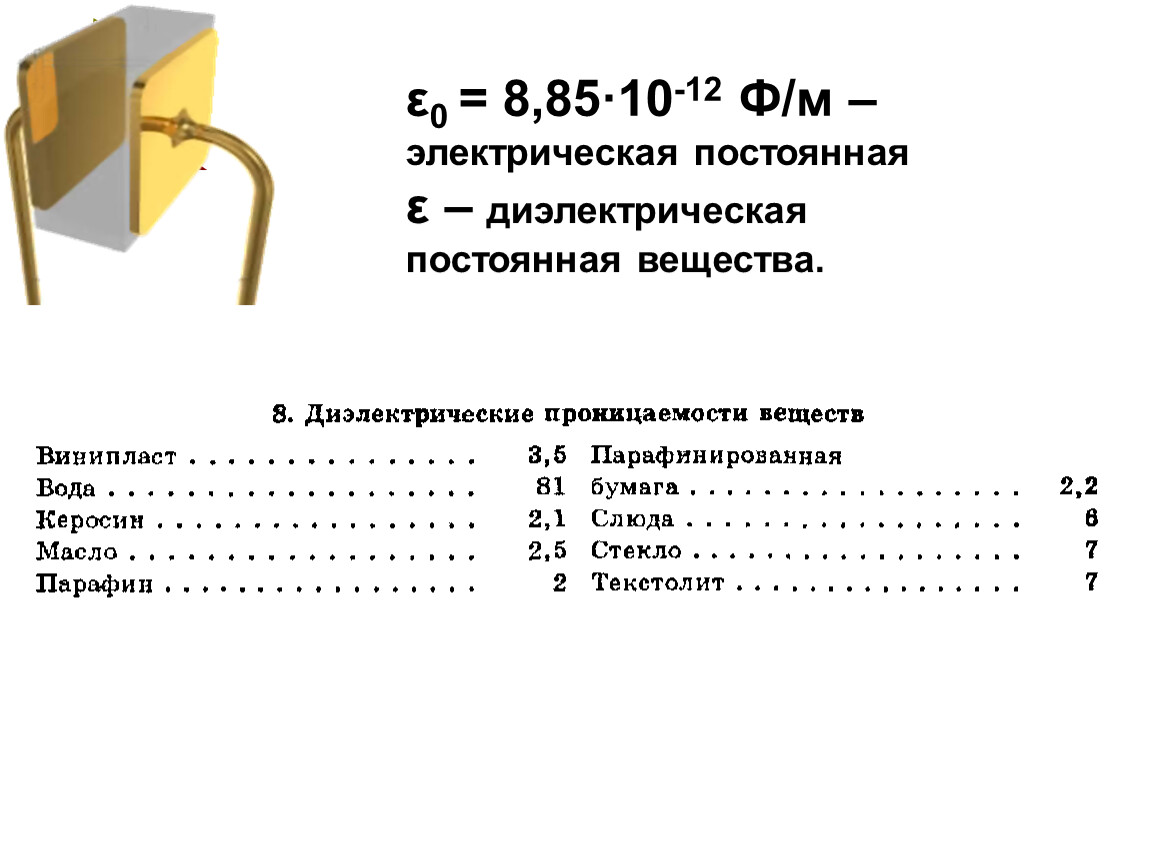

ε0 = 8,85·10-12 Ф/м –
электрическая постоянная
ε – диэлектрическая
постоянная вещества.
Электроемкости других конденсаторов.

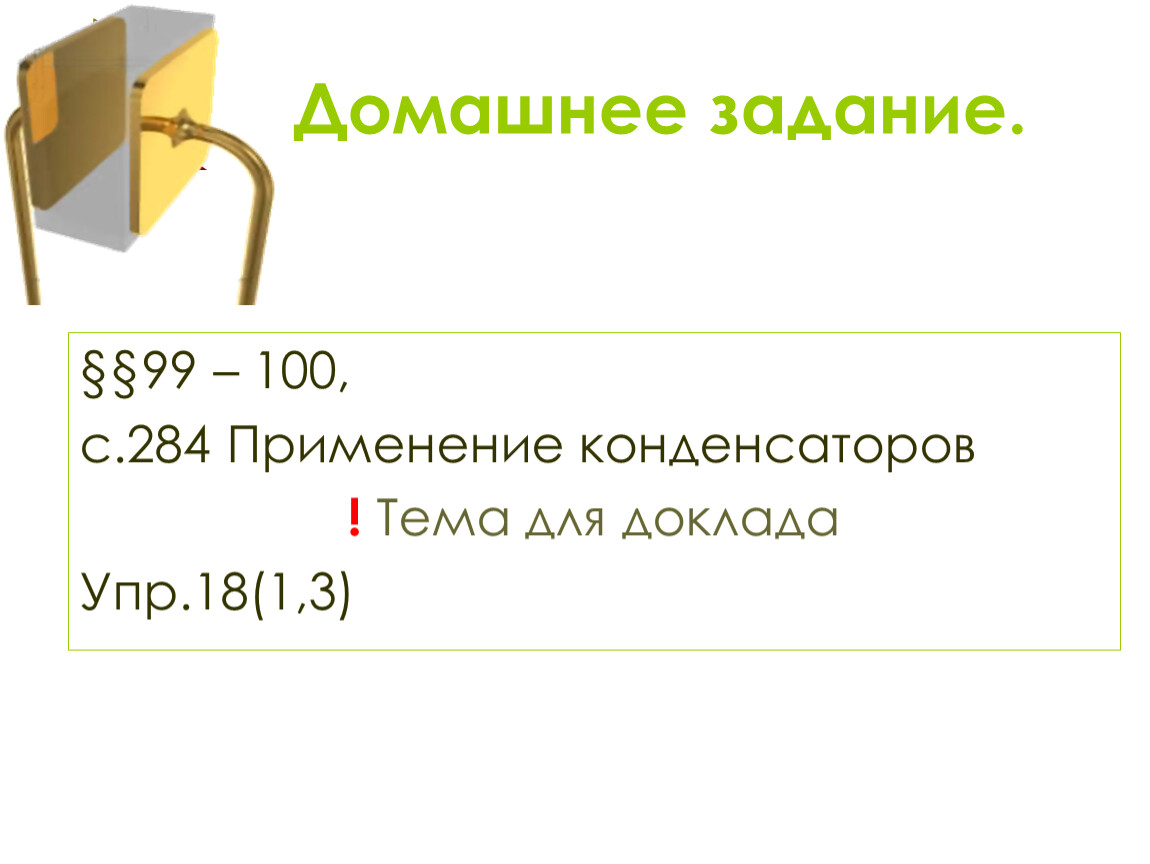

Домашнее задание.
§§99 – 100,
с.284 Применение конденсаторов
! Тема для доклада
Упр.18(1,3)
