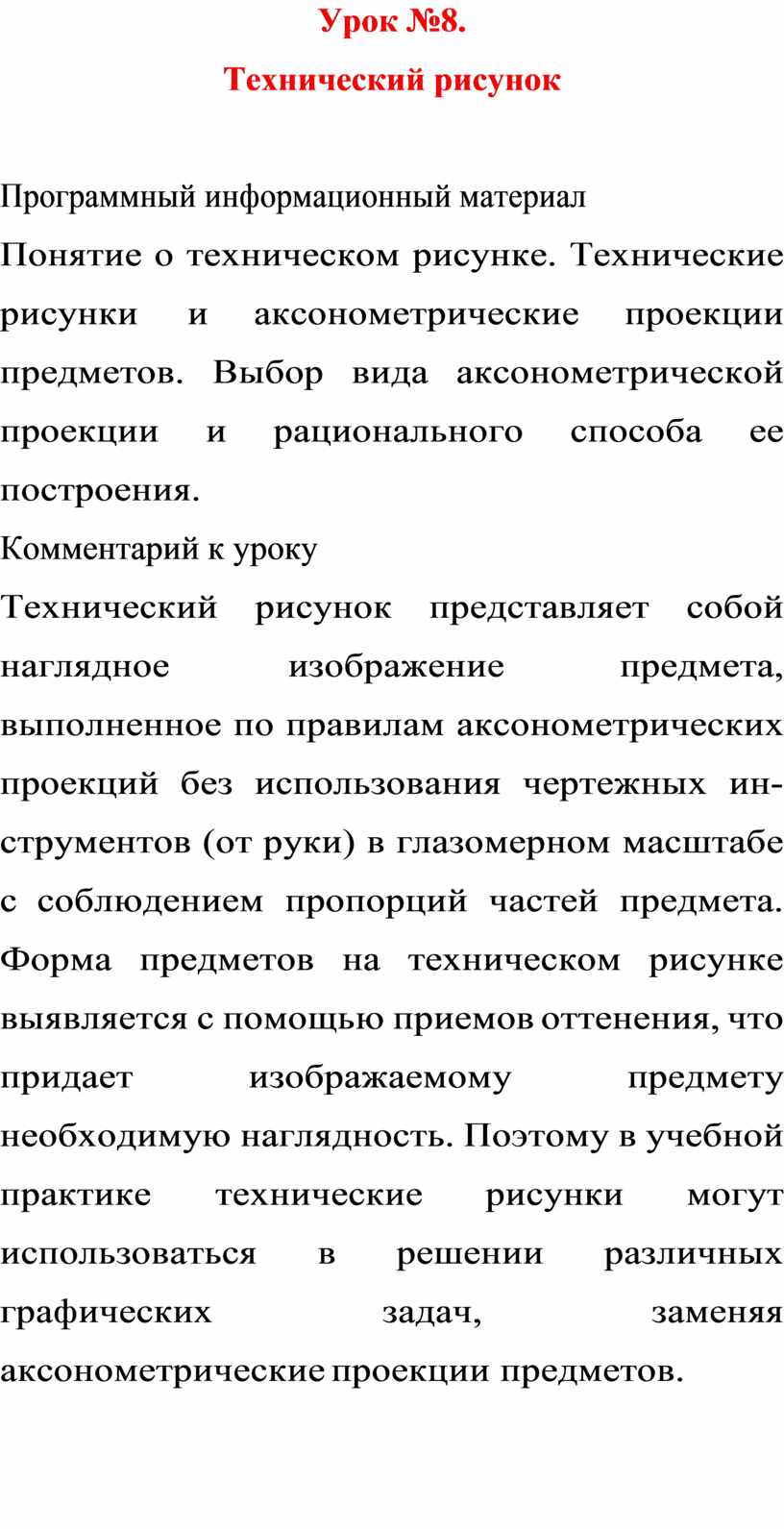

Урок №8. Технический рисунок

Урок №8.

Технический рисунок

Программный информационный материал

Понятие о техническом рисунке. Технические рисунки и аксонометрические проекции предметов. Выбор вида аксонометрической проекции и рационального способа ее построения.

Комментарий к уроку

Технический рисунок представляет собой наглядное изображение предмета, выполненное по правилам аксонометрических проекций без использования чертежных ин- струментов (от руки) в глазомерном масштабе с соблюдением пропорций частей предмета. Форма предметов на техническом рисунке выявляется с помощью приемов оттенения, что придает изображаемому предмету необходимую наглядность. Поэтому в учебной практике технические рисунки могут использоваться в решении различных графических задач, заменяя аксонометрические проекции предметов.

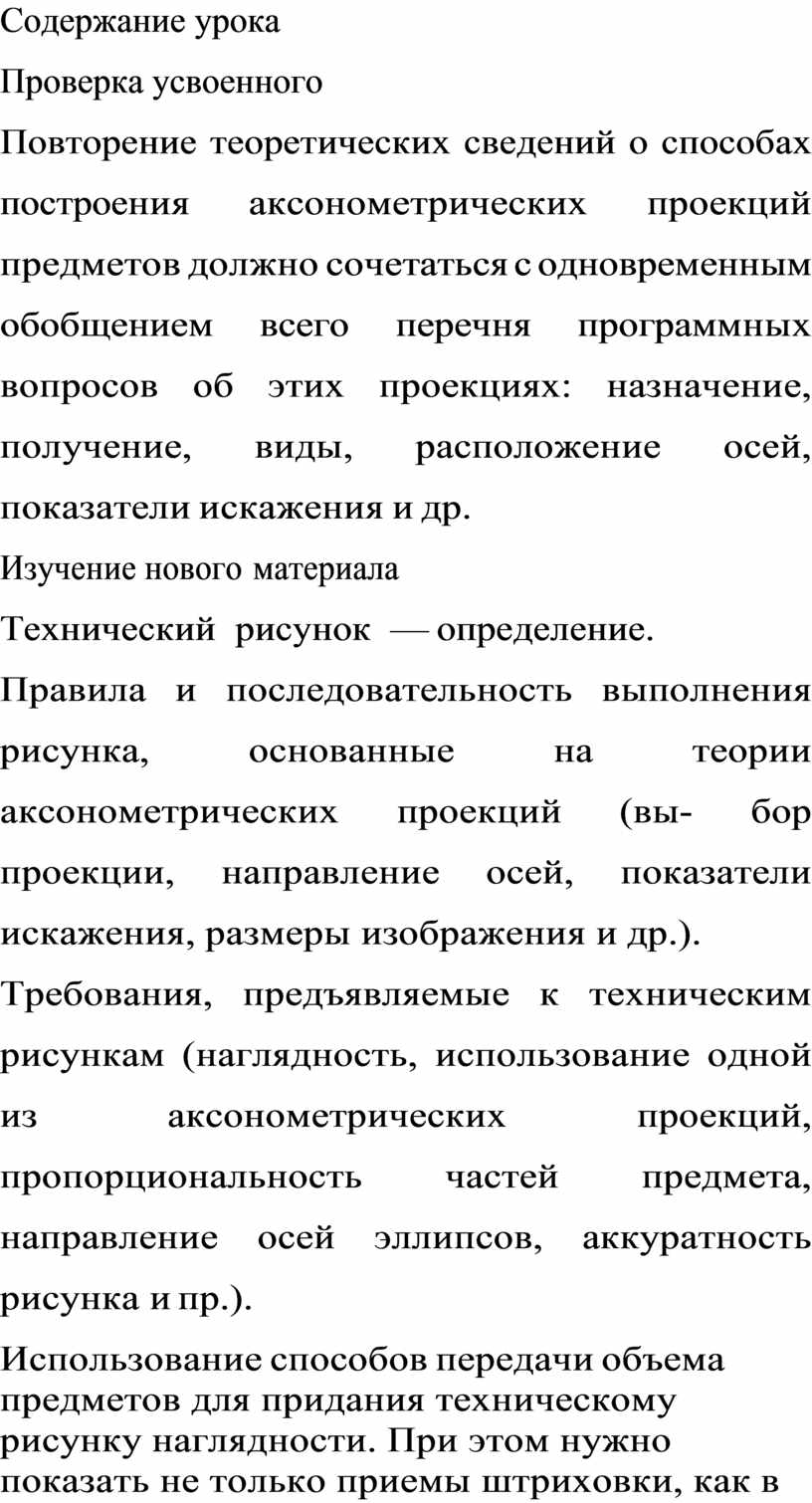

Содержание урока

Проверка усвоенного

Повторение теоретических сведений о способах построения аксонометрических проекций предметов должно сочетаться с одновременным обобщением всего перечня программных вопросов об этих проекциях: назначение, получение, виды, расположение осей, показатели искажения и др.

Изучение нового материала

Технический  рисунок  — определение.

Правила и последовательность выполнения рисунка, основанные на теории аксонометрических проекций (вы- бор проекции, направление осей, показатели искажения, размеры изображения и др.).

Требования, предъявляемые к техническим рисункам (наглядность, использование одной из аксонометрических проекций, пропорциональность частей предмета, направление осей эллипсов, аккуратность рисунка и пр.).

Использование способов передачи объема предметов для придания техническому рисунку наглядности. При этом нужно показать не только приемы штриховки, как в учебнике, но и шрафировки (рис. 10), точечного оттенения.

При наличии таблиц следует показать примеры тех- нических рисунков деталей.

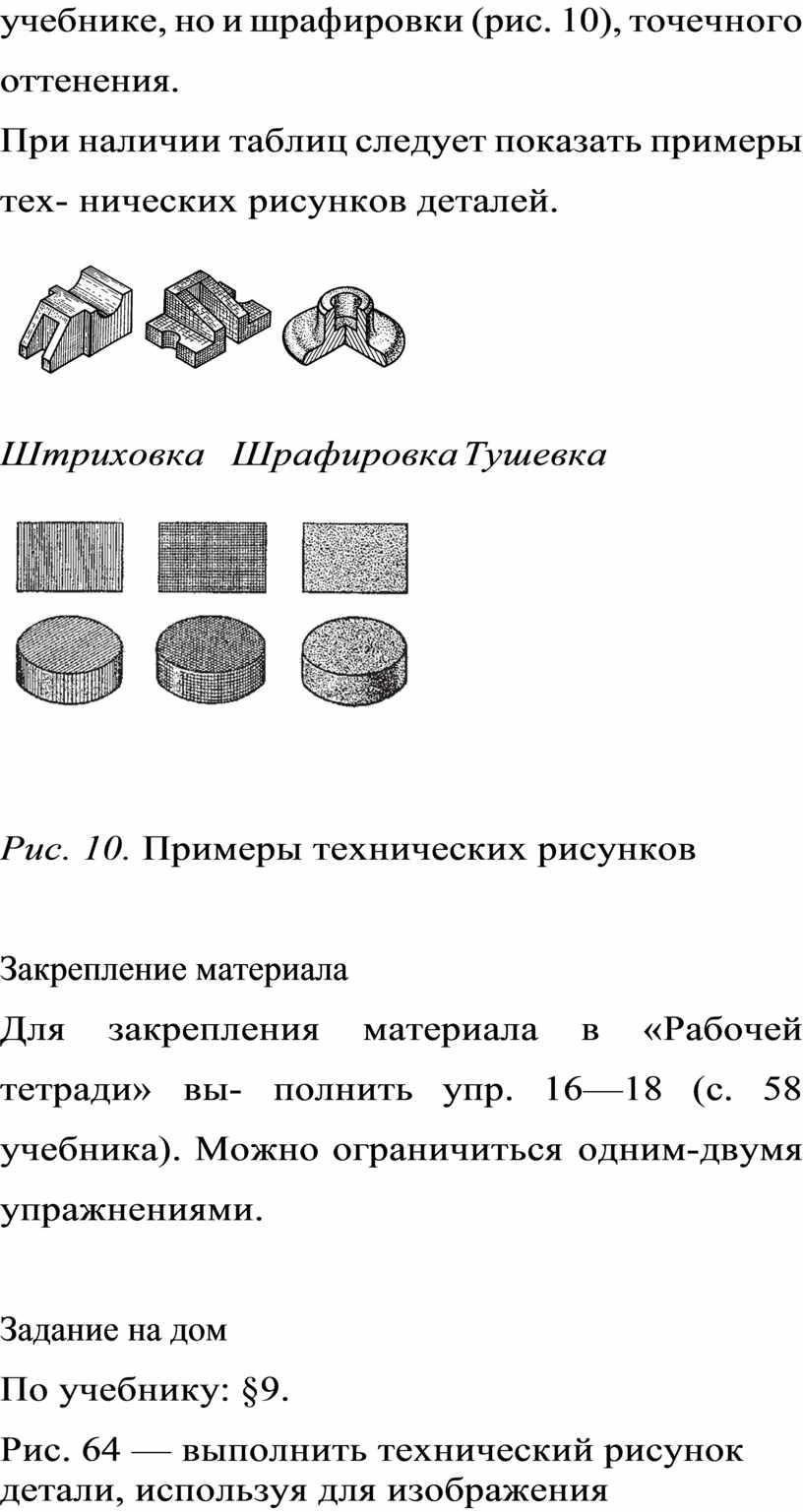

Штриховка    Шрафировка Тушевка

Рис. 10. Примеры технических рисунков

Закрепление материала

Для закрепления материала в «Рабочей тетради» вы- полнить упр. 16—18 (с. 58 учебника). Можно ограничиться одним-двумя упражнениями.

Задание на дом

По учебнику: §9.

Рис. 64 — выполнить технический рисунок детали, используя для изображения изометрическую проекцию.

Выполнить упражнения 16, 17, 18, если на их завершение на уроке не осталось времени.
