Конструирование застёжек и воротников

Борт — это край изделия с застежкой.

На чертеже борт ограничивают следующие конструктивные линии:

• Линии края борта;
• Край лацкана (линия выступа борта);
• Линия низа борта;
• Линия полузаноса.

Оформление этих линий может быть разнообразным в зависимости от модели. От формы и размеров борта зависит форма линии горловины.

В зависимости от модели плечевые изделия могут быть двубортными или однобортными.

1) Однобортная, (центральная), застежка имеет один ряд пуговиц, кнопок, или молнию.

2) Двубортная (смещенная) застежка имеет два ряда пуговиц, располагающихся симметрично к линии середины полочки. Можетбыть, смещенная застежка с одним рядом пуговиц или молнией по краю борта.

3) Застежка встык, на молнии или с подвесными петлями.

В двубортных изделиях ширина борта равна:

• в пальто – 8 – 12 см
• костюмах и платьях – 6 - 8 см

В однобортных изделиях ширина борта равна:

• в пальто – 4 - 6 см
• костюмах и платьях – 3 - 4 см

Застежки могут быть до верха или открытыми.

1) ;В застежках до верха пуговицы расположены от горловины до низа.

2) В открытых застежках пуговицы располагаются после отворота борта, т.е. лацкана.

Еще один вид застежки — потайная, в которой фурнитура спрятана в складке, обработанной в подборте. Подборт — это обратная сторона борта.

Классификация воротников

Воротник – деталь плечевых изделий, расположенная у основания шеи человека. Воротник может закрывать шею полностью или частично, или не закрывать вовсе, располагаясь плоско на плечах, груди, спине. Воротники имеют самую разнообразную форму концов и отлёта.

Таблица 8.1

Классификация воротников

Воротники
Для изделий с застёжкой доверху	Для изделий с открытой застёжкой
Плосколежащие	Пиджачного типа
Стояче- отложные	Шаль, апаш
Стойки	На углубленной горловине
Сорочечные	-

Таблица 8.2

1. Принцип построения воротников с открытой застёжкой

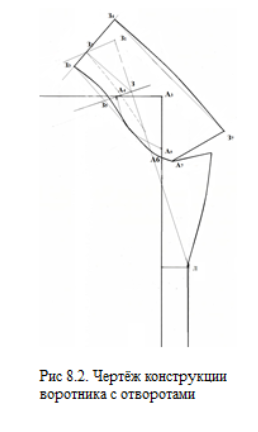

Построение воротника с отворотами лацканов (пиджачного типа) (Рис.8.2.)
Наименование конструктивного участка	Условное обозначение
Нижний воротник строят на чертеже горловины полочки.	Находим точки: А3, А4, А5
Ширина борта в однобортных изделиях	В костюмах и платьях 3 - 4 см.
Спуск горловины А6	А5 А6 = 0,5 – 2 см.
Линию плечевого среза от точки А4 продолжают вправо, откладывают на ней величину, равную величине стойки, и получают точку З	А4З = 2,5 – 3,0 см в соответствии с моделью.
Находят перегиб лацкана на линии борта точку Л	Положение точки Л (верхняя петля) определяется высотой застёжки борта и моделью. Из точки А3вниз = 24 см ┴ линии борта = точка Л
Перегиб лацкана ЛЗ	Из точки Л проводим прямую через точку З и продляем вверх
На прямой ЛЗ откладывают от точки З З1	З З1 = длине горловине спинки = А1А2
Из точки З1 строят ┴ З1 Л и откладывают отрезок З1 З2	З1 З2 = 4 -7 см. ←
Большая величина - для фигур сутулых и с высокими плечами, Меньшая – для перегибистых фигур с низкими плечами
Точки З2 и З соединяют прямой линией.
Через точку З2 влево и вправо проводят ┴ З З2, который определяет направление средней линии воротника.
Влево от точки З2 откладывают отрезок З2 З3 = высоте стойки	З2 З3 = А4З
Вправо - отрезок З2 З4	З2 З4 = 5 - 6 см.
Через точку З3 проводят касательную к линии горловины.
Точку пересечения линии плеча с касательной обозначают З5
Находят точку уступа А7 А6 А7 = от 1 до 2 см.
Линию втачивания воротника оформляют плавной кривой, соединяя точки: З3, А6, А7.
Длина линии конца воротника, направление А7 З7 определяют моделью	Обычно: А7 З7 = З3 З4 ± 1 ;2 см.
Соединяют прямой линией точки: З4 и З7, затем оформляют слегка выпуклой линией с прогибом по середине.
Линия перегиба стойки проходит через точкуЗ2, затем касательно к линии перегиба лацкана
Оформляют линию лацкана по модели с острым или тупым или закруглённым краем

Таблица 8.3

Построение воротника шаль (Рис.8.3.)

Наименование конструктивного участка	Условное обозначение
Нижний воротник строят на чертеже горловины полочки.	Находим точки: А3, А4, А5
Ширина борта в однобортных изделиях	В костюмах и платьях 3 - 4 см.
Спуск горловины А6	А5 А6 = 0,5 см.
Находят точку уступа А7, которая является продолжением плавной линии горловины А4 А6 А7
Через точку А4 проводят линию плечевого среза и продолжают её вправо и влево, откладывая на ней величину, равную ширине стойки, и получают точку З
Ширина стойки	А4З = 2,5 – 3,0 см. в соответствии с моделью.
Находят перегиб лацкана на линии борта точку Л	Положение точки Л (верхняя петля) определяют высотой застёжки борта и моделью. Из точки А3 ↓ (по модели) ┴ линии борта = точка Л
Перегиб лацкана ЛЗ	Через точку Л и З проводят прямую
От точки А4влево на продолжении прямой А3 А4 откладывают отрезок А4 З1, равный длине горловине спинки.	А4 З1 = А1 А2 = длина горловины спинки
Из точки З1 проводят ┴ вверх на котором откладывают отрезок З1 З2	З1З2 = 4 - 6 см.
Точки З2 и А3 соединяют
Из точки З2 к прямой З2 А3 восстанавливают ┴ вверх, определяющий направление средней линии воротника
Высота стойки	З2 З3 = 2,5 - 3 см.
Ширина отлета воротника	З3 З4 = 7 – 8 см.
Линию отлёта воротника оформляют через точки: З4 и А7. Форма линии отлёта может быть самой разнообразной и зависит от модели.
От точки А4 влево по линии плечевого среза откладывают отрезок А4 З5	А4 З5 = 1 см.
Оформляют линию втачивания воротника, которая проходит через точки: З2, З5 и А7
Линию перегиба стойки оформляют плавной кривой, а затем касательной к линии перегиба лацкана.

Принцип построения воротников с застёжкой доверху

Исходные данные:

А) Длина горловины Lгорл. = (горл. спинки + горл. полочки) – а

где, а= 0,5 – 1,5 см (поправочный коэффициент)

Меньшее значение - для прямой линии втачивания, большее - для изогнутой.

Б) Величина подъёма середины воротника ОВ зависит от степени прилегания его к шее:

• 1,5 - 3 см – плотное прилегание;

• 4,0 – 6,0см. – среднее прилегание;

• 7,0 – 12,0 см – отстающий от шеи.

Построение отложного воротника, отстающего от шеи

Построение начинают с прямого угла с вершиной в точке О (Рис.8.4.)

ОВ = 10 см ↑ высота подъёма середины воротника

ВА = L горл. = (Lгорл.сп. + Lгорл. пол.) – 1см.

Находят середину отрезка ВА точку 1 В,1 = 1,А

Из точки 1┴= 2 см ↑

ВВ2 = от 8 до14см (по модели) ↑

Из точки А ┴ АА3 = ВВ2 + 1см↑

Из точки А3→ А3А4 = от 4 до 5 см

В2 соединяют с А4

В2А6 = А6А4

А6А7 = 1; 1,5 см.

Построение отложного воротника с плотным прилеганием к шее

ОВ = от 1,5 до 3,0 см ↑ высота подъёма середины воротника (Рис.8.5.)

ВА = L горл. = (Lгорл.сп. + Lгорл. пол.) – 0,5 см

ВВ2 = 11 см ↑

Находят высоту стойки ВВ1

ВВ1= от 3 до 3,5 см

Из точки А ↑ АА3 = ВВ2 + 1 см

А3А4= 5 см →

В2 соединяют с А4

В2А6 = А4А6

А6А7 = 1см ↑

АА1= Вв = вА1

АА1 / 2 = Аа

Из точки В строят ┴↑

Из точки А строят ┴↓

аа1 = 0,2 –0,3 см.

вв1 = 0,4 -0,5 см.

В1А- линия перегиба стойки

Построение отложного воротника с отрезной стойкой

Построение отложного воротника с отрезной стойкой(Рис.8.6.) состоит из двух этапов:

• Построение отлёта воротника;
• Построение стойки
• Построение отлёта воротника:

ОВ = от 7 до 8 см ↑ высота подъёма середины воротника

ВА = L горл. = (Lгорл.сп. + Lгорл. пол.) – 1см.

Находят середину отрезка, точку1. Точка 1= ВА/2

От точки 1откладывают ┴↑, получают точку 2. Точка 2= от 1 см до 3 см.

ВВ2= от 6 до 8 см.

Из точки А строят┴↑ АА3

АА3= ВВ2 + 1см↑ Находят точку А4

От точки А3 откладывают┴5 см → и получают точку А4

Точку В2 соединяют сточкой А4

Оформляют срез отлёта воротника, находят точку А6

В2А6 = А6А4

Из точки А6 строят ┴↑А6А7 = 1,5 см ↑

• Построение стойки:

От точки 1откладывают ┴ ↓, получают точку 3

Точка 3= от 1 см до 3 см.Точки 1,2 = точкам 1,3

В, 3, А – линия притачивания стойки к отлёту

Находят среднюю линию стойки ВВ1

ВВ1┴ ↓ВА; АА2┴ ↓ОА

Ширина стойки ВВ1 =АА2= от 2,5 до 4 см.

В1А2- линия втачивания воротника, параллельно линии притачивания стойки.

Конец стойки параллельно АА2 = от 2,5см до 3,0 см, оформляют плавной линией.

Рис.8.6. Построение чертежа конструкции отложного воротника с отрезной стойкой

Построение плосколежащего воротника

Нижний воротник строят на чертеже горловины спинки и полочки (Рис 8.7.). Чертежи спинки и полочки соединяют по плечевым срезам.

Точки А2 (вершину горловины спинки) и точку А4 (вершину горловины полочки) совмещают.

Концы плечевых срезов:

точки П51 и П11 заводят одна на другую на 1,5 -2,0 см. После этого строят нижний воротник.

АВ- ширина воротника в соответствии с моделью;

А6С- ширина конца воротника.

Форму линий концов и отлёта оформляют в соответствии с моделью.

Построение втачных воротников – стоек

Воротники стойки могут быть плотно прилегающими к шее и отстающие от шеи. Чертежи таких воротников строят отдельно от чертежа горловины

(Рис 8.8.). Втачные воротники-стойки могут иметь в изделии:

1. цилиндрическую;

2. коническую;

3. воронкообразную форму.

1) Стойка цилиндрической формы представляет собой прямоугольник, длина которого равна длине горловины спинки и полочки, а ширина - высоте стойки.

Для стоек цилиндрической и конической формы высота стойки при неуглубленной горловине не должна превышать 4,0 – 5,0 см.

Строят прямой угол с вершиной в точке В.

ВВ1 = высота стойки.

ВА = длина горловины спинки и длина горловины полочки.

При раскрое детали воротника лучше располагать под углом 45°к нитям

основы.

2) Стойка конической формы прилегает к шее, а линия втачивания имеет выпуклую форму. Чем больше величина АА1, тем больше стойка прилегает к шее.

АА1=от 2,0 до 6,0см, в зависимости от высоты стойки и степени её прилегания к шее.

ВА = длина горловины спинки и длина горловины полочки.

ВА1 – линия втачивания воротника в горловину.

3) Стойка воронкообразной формы отклоняется от шеи и имеет вогнутую форму линию втачивания.

ОВ = от 3,0 до 6,0 см.

Построение цельнокроеного воротника - стойка

Если воротник цельнокроеный, его строят на чертеже горловины спинки и полочки (Рис 8.9.).

На чертеже горловины спинки точки А1 и А2 соединяют прямой.

Из точек А1 и А2восстанавливают перпендикуляры ↑, равные высоте стойки.

А1 А1′ = 3,0 – 4,0 см.

А2А2′= 3,5 – 4,5 см.

Точки А1 А1′ при разрезной спинке соединяют плавной линией. Если спинка цельнокроеная точкуА1′отводят вправо →до пересечения линии стойки с линией середины спинки в точке А0.

На такую же величину отводят точкуА2′→ полученную точкуА2′′ соединяют с плечевым срезом плавной линией.

На чертеже полочки точки А4, А5 соединяют прямой. Из точки А4 восстанавливают перпендикуляр вверх длиной равной отрезку А2А2′(с чертежа спинки).

А4С = А2А2′.

Точку С соединяют с плечевым срезом и с краем борта плавной линией.
