Деревообрабатывающие станки

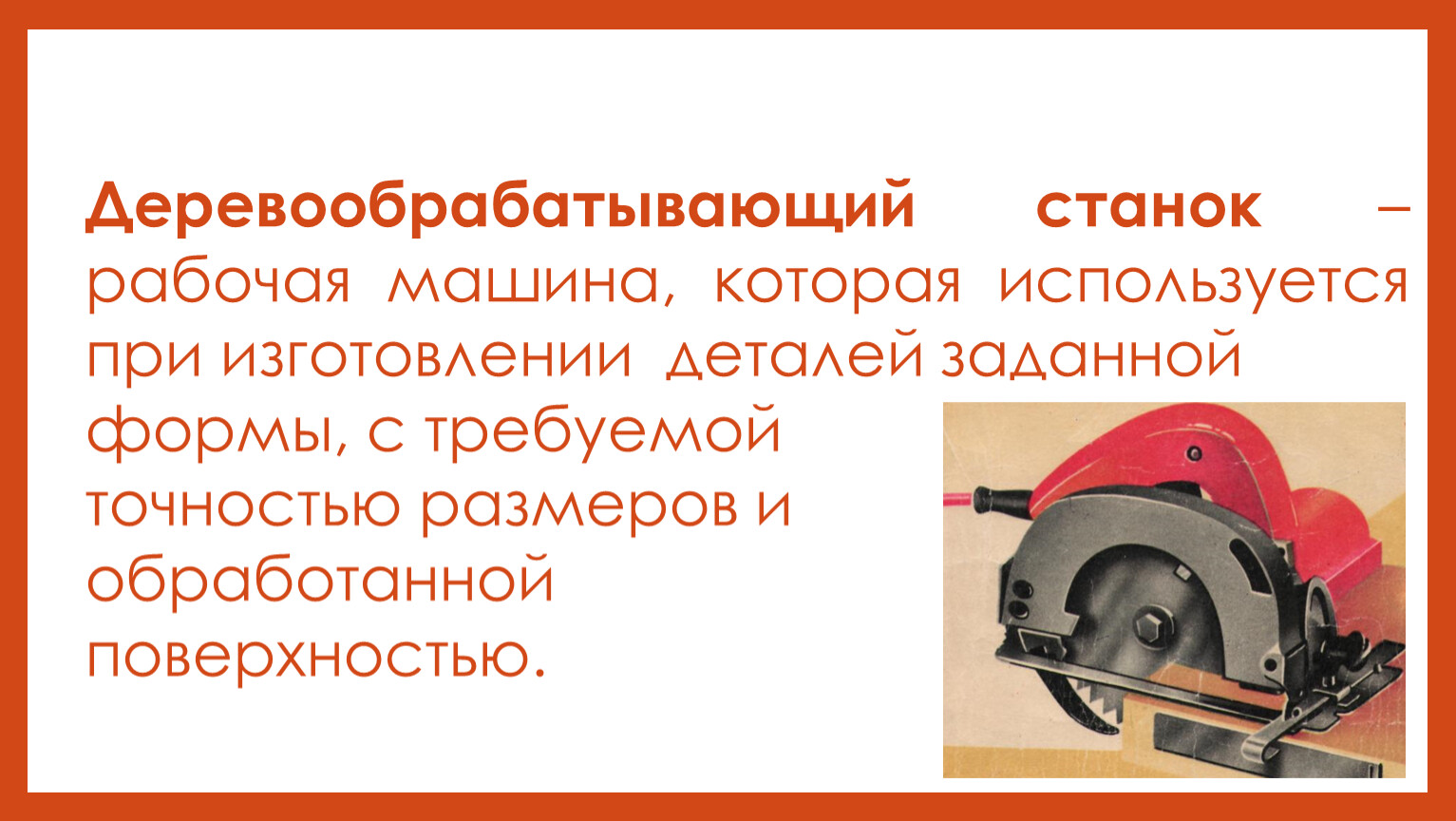

Деревообрабатывающий станок – рабочая машина, которая используется при изготовлении деталей заданной
формы, с требуемой
точностью размеров и
обработанной
поверхностью.

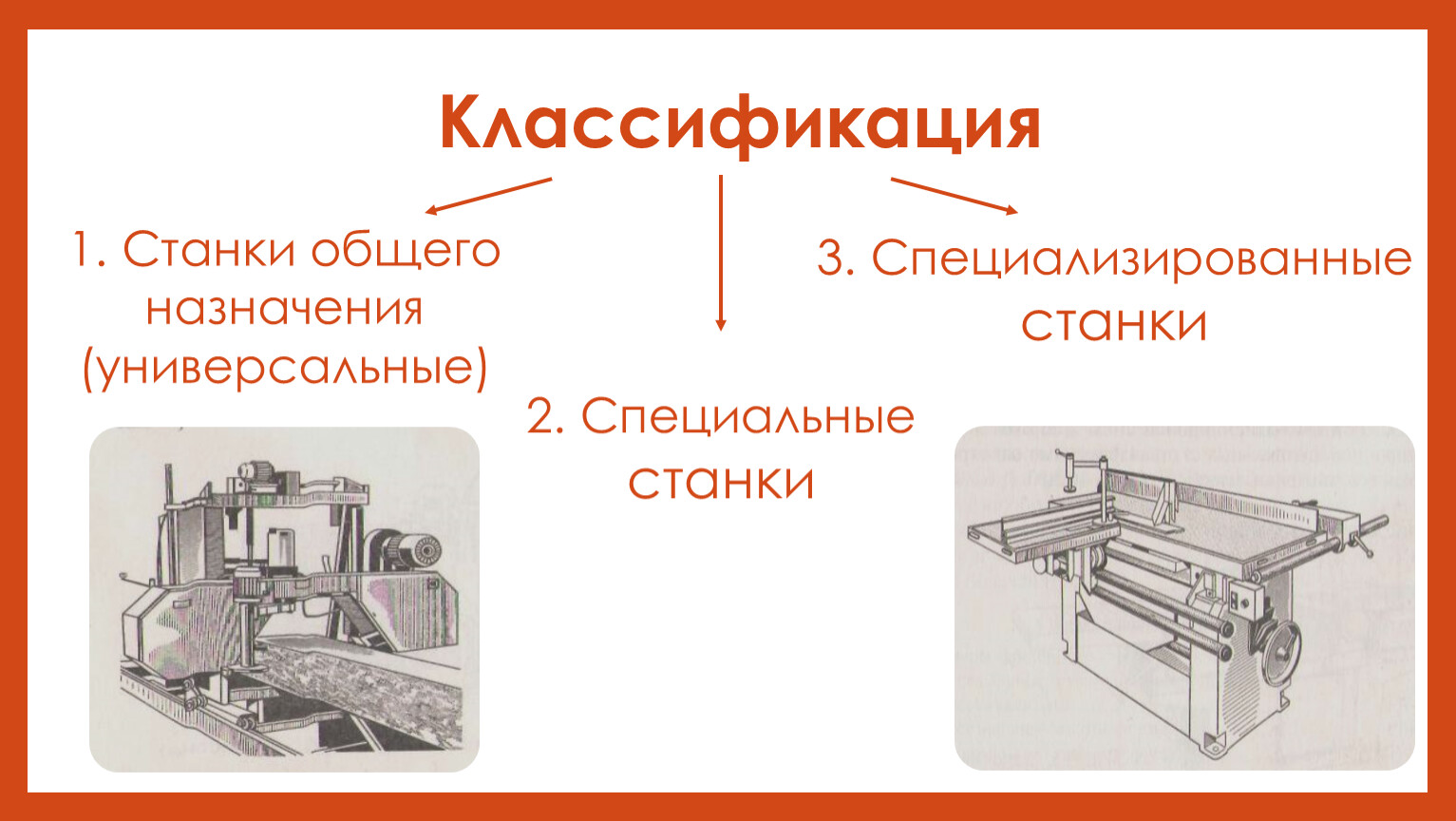

1. Станки общего назначения (универсальные)

2. Специальные станки

3. Специализированные станки

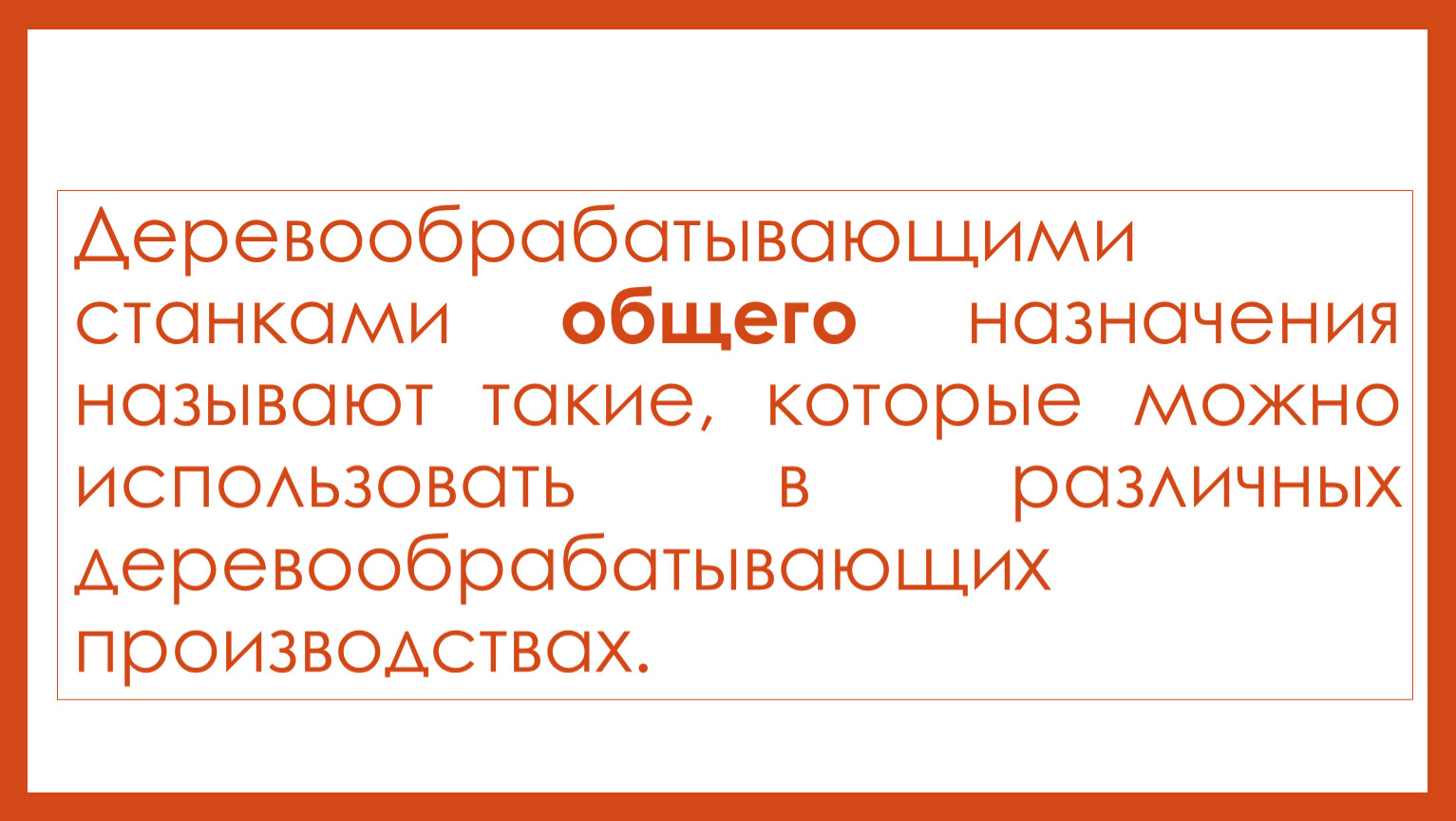

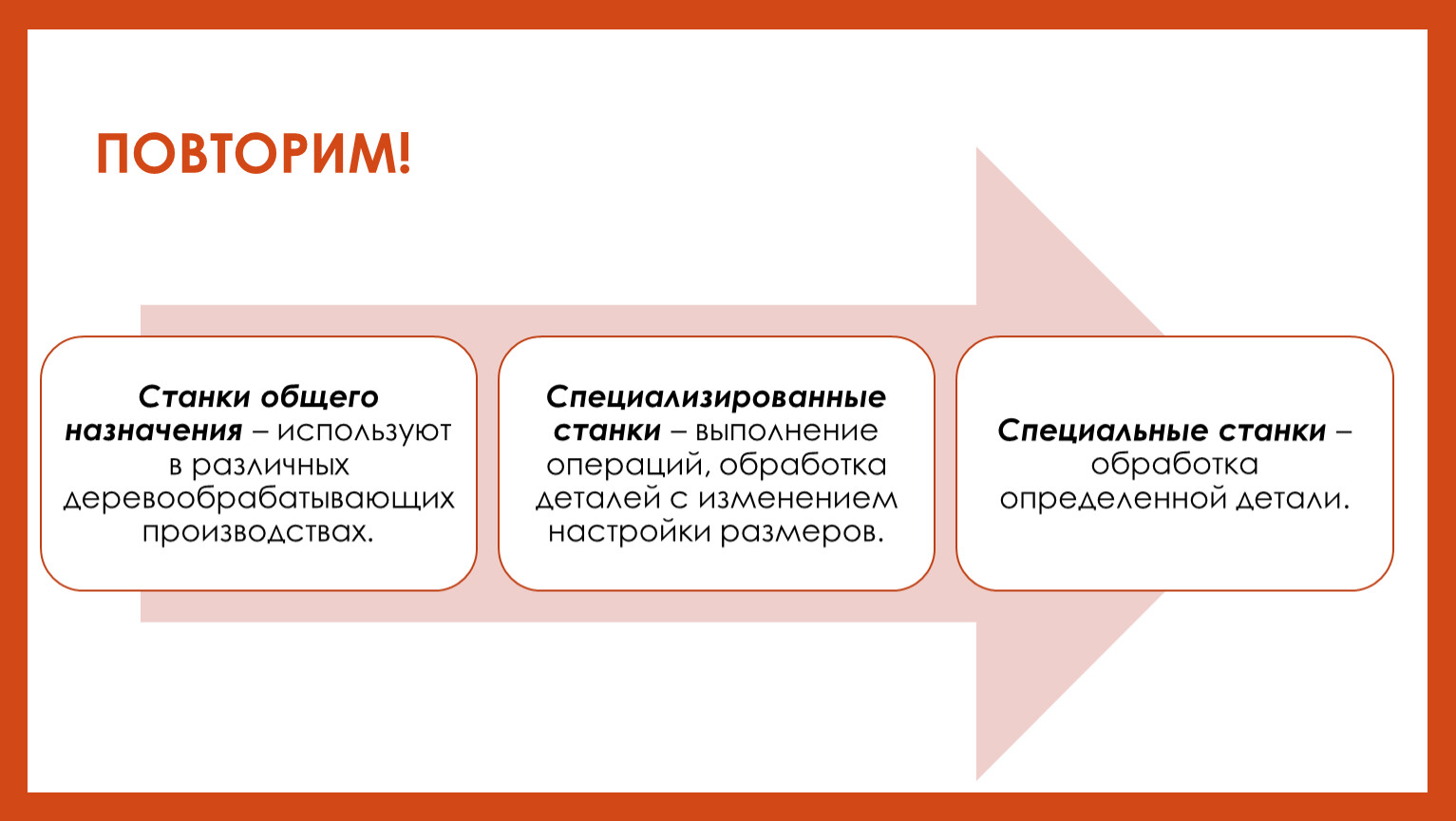

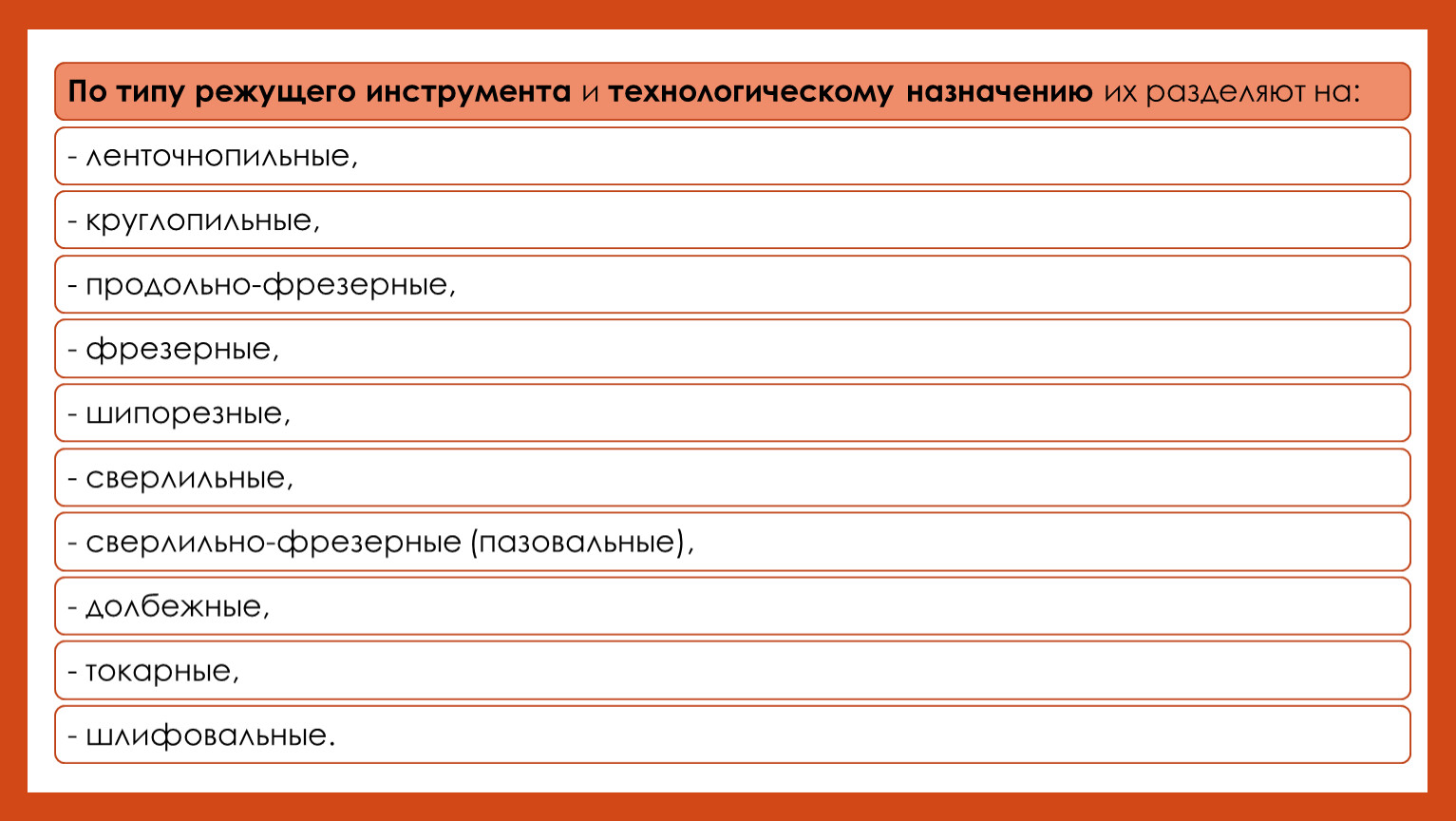

Деревообрабатывающими станками общего назначения называют такие, которые можно использовать в различных деревообрабатывающих производствах.

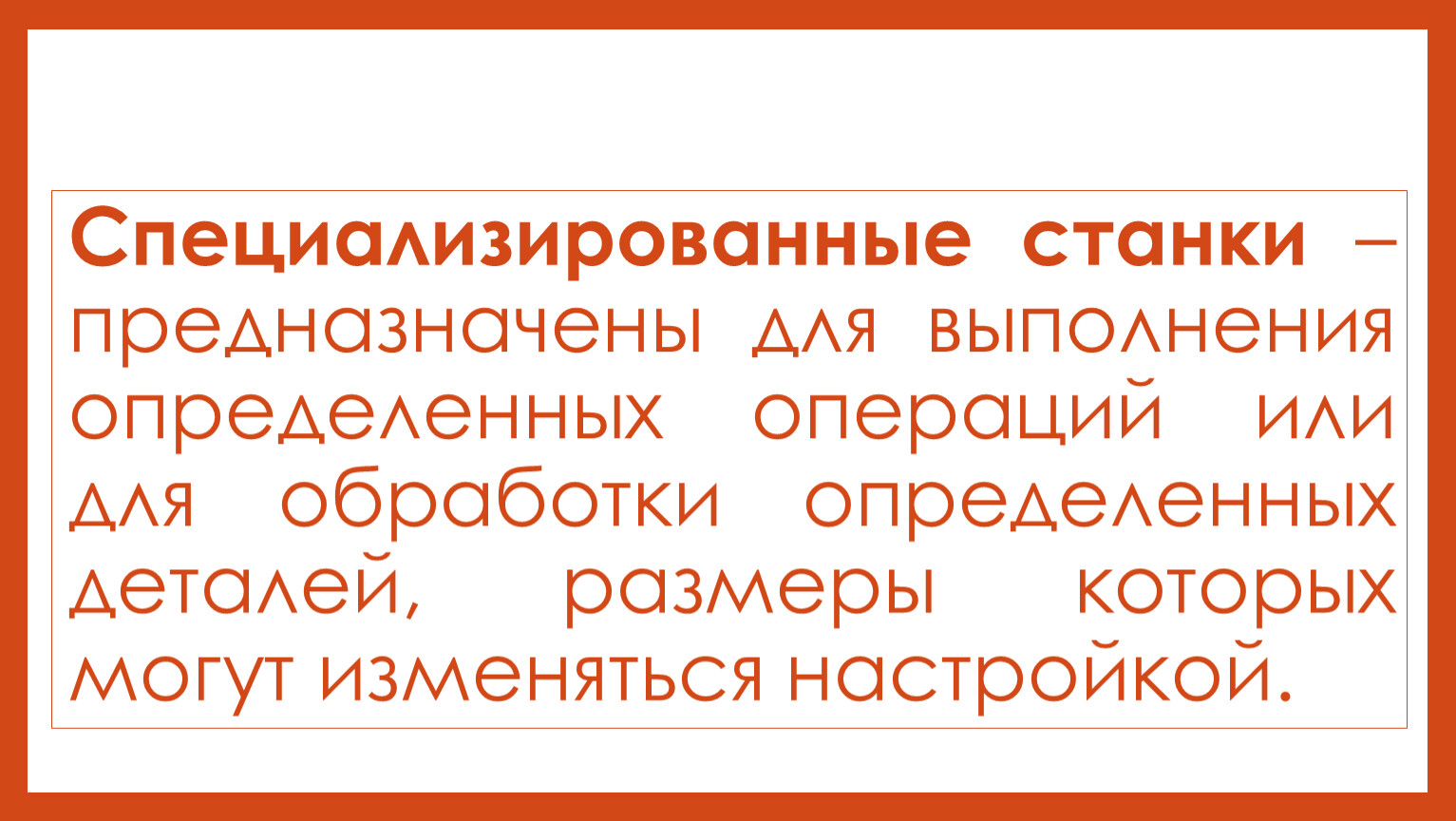

Специализированные станки – предназначены для выполнения определенных операций или для обработки определенных деталей, размеры которых могут изменяться настройкой.

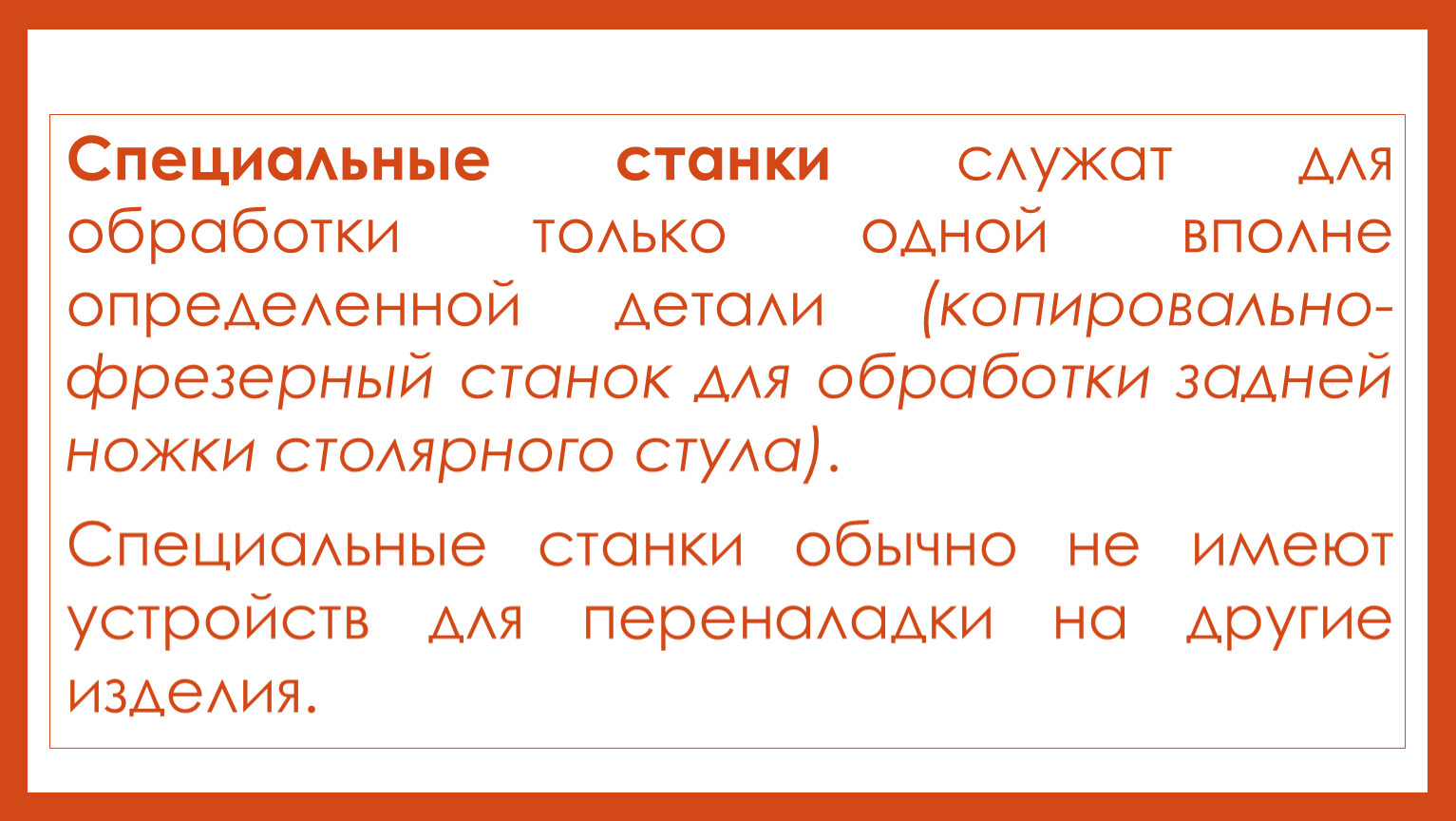

Специальные станки служат для обработки только одной вполне определенной детали (копировально-фрезерный станок для обработки задней ножки столярного стула).
Специальные станки обычно не имеют устройств для переналадки на другие изделия.

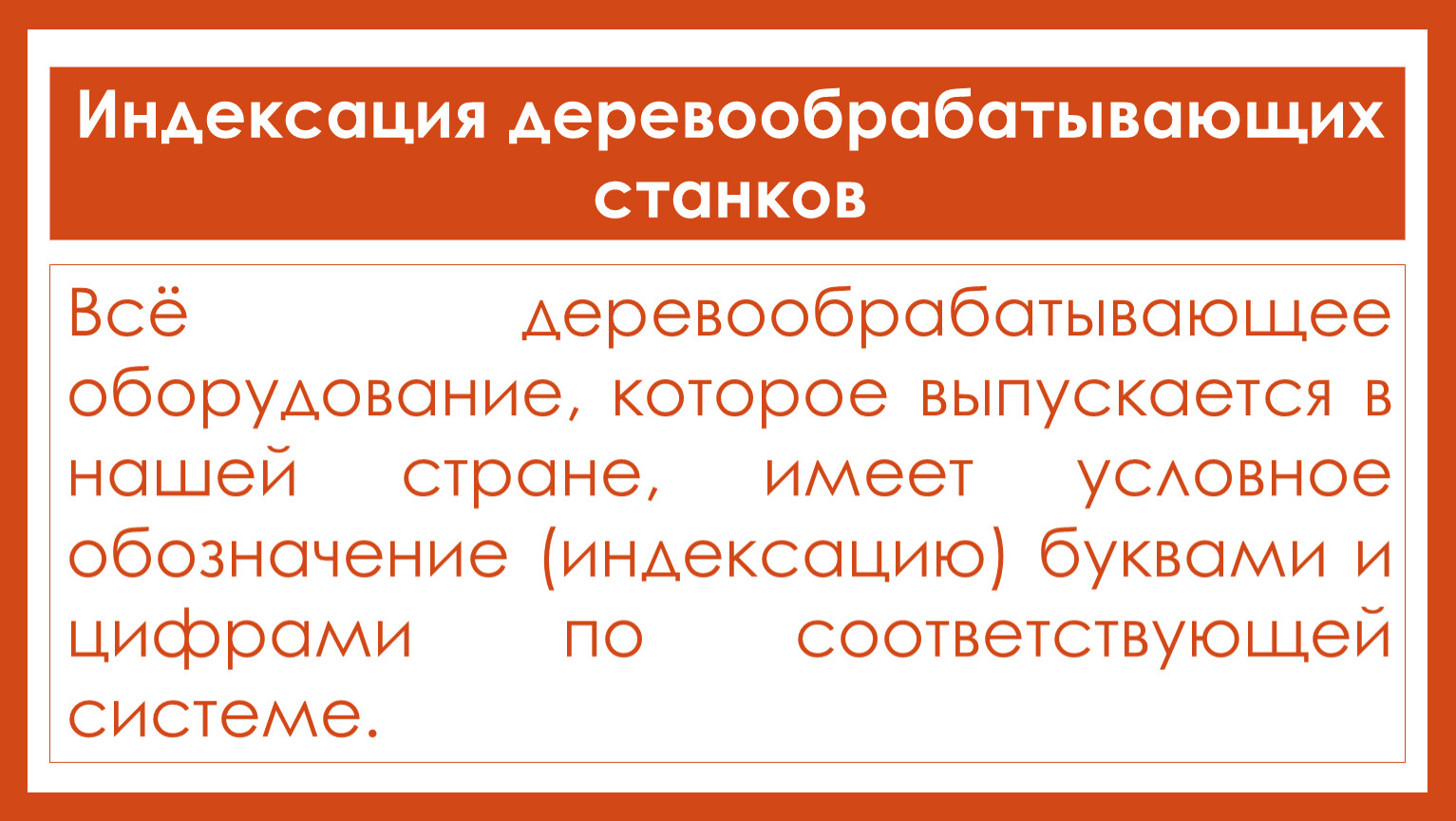

Всё деревообрабатывающее оборудование, которое выпускается в нашей стране, имеет условное обозначение (индексацию) буквами и цифрами по соответствующей системе.

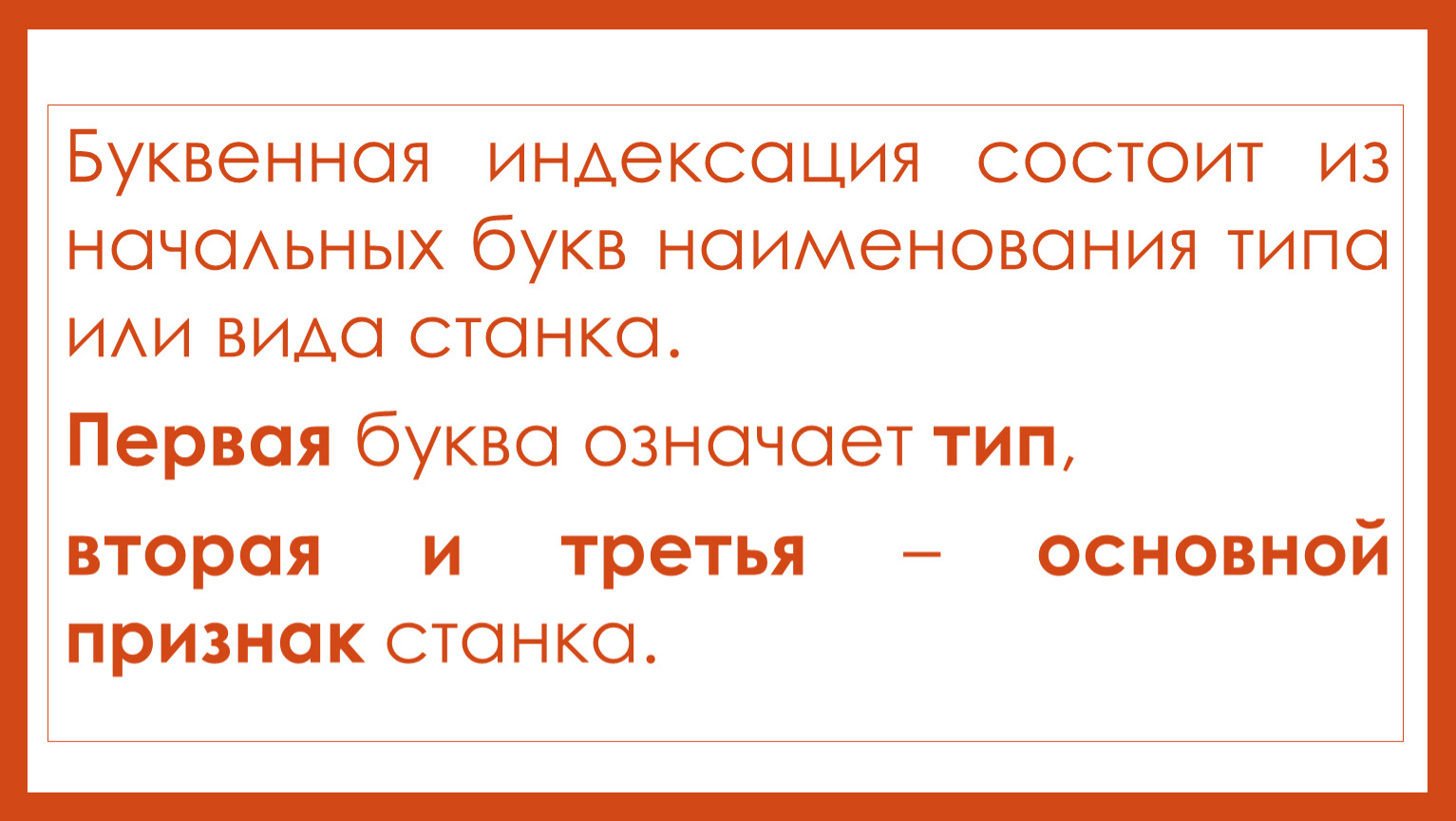

Буквенная индексация состоит из начальных букв наименования типа или вида станка.
Первая буква означает тип,
вторая и третья – основной признак станка.

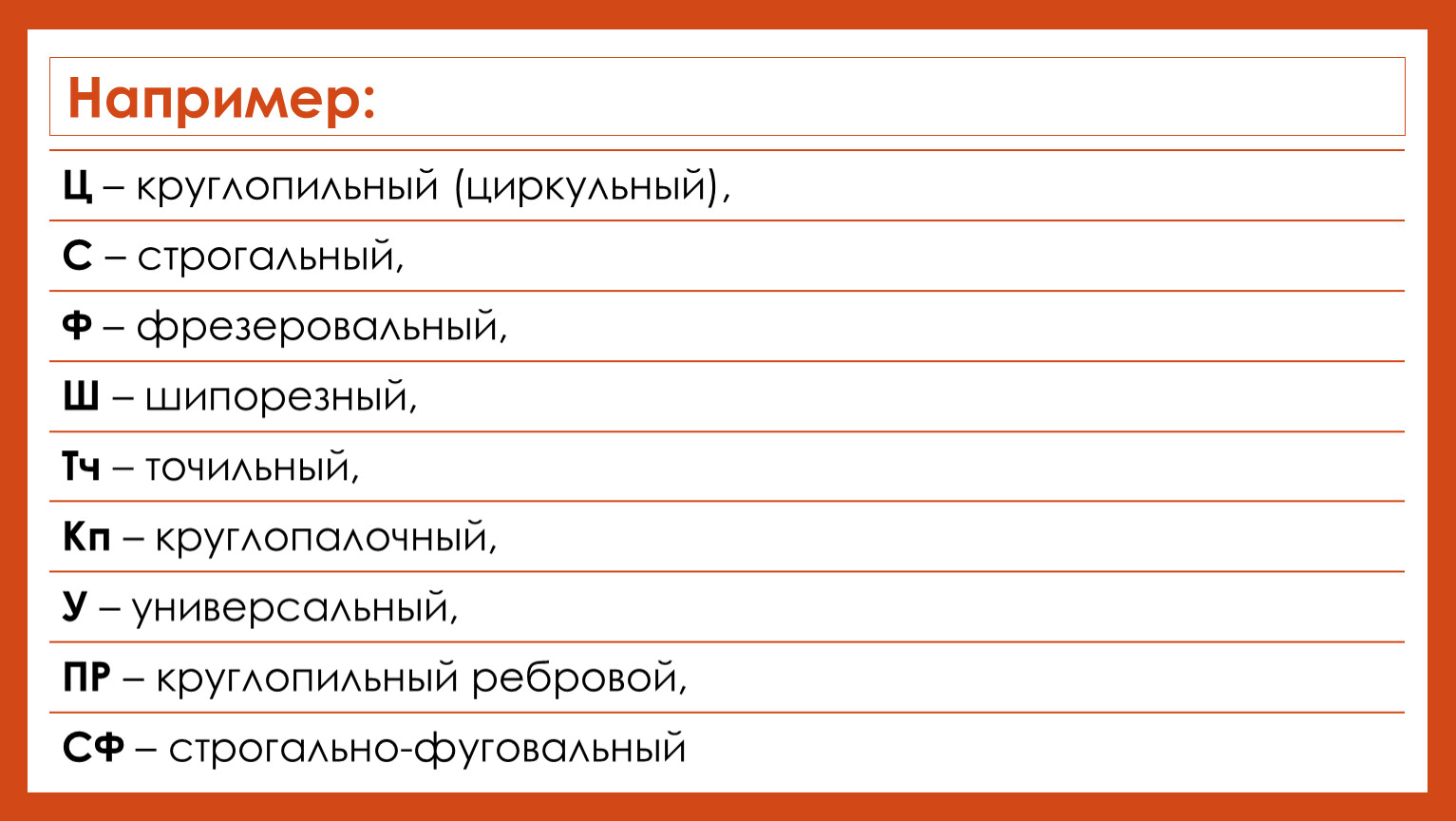

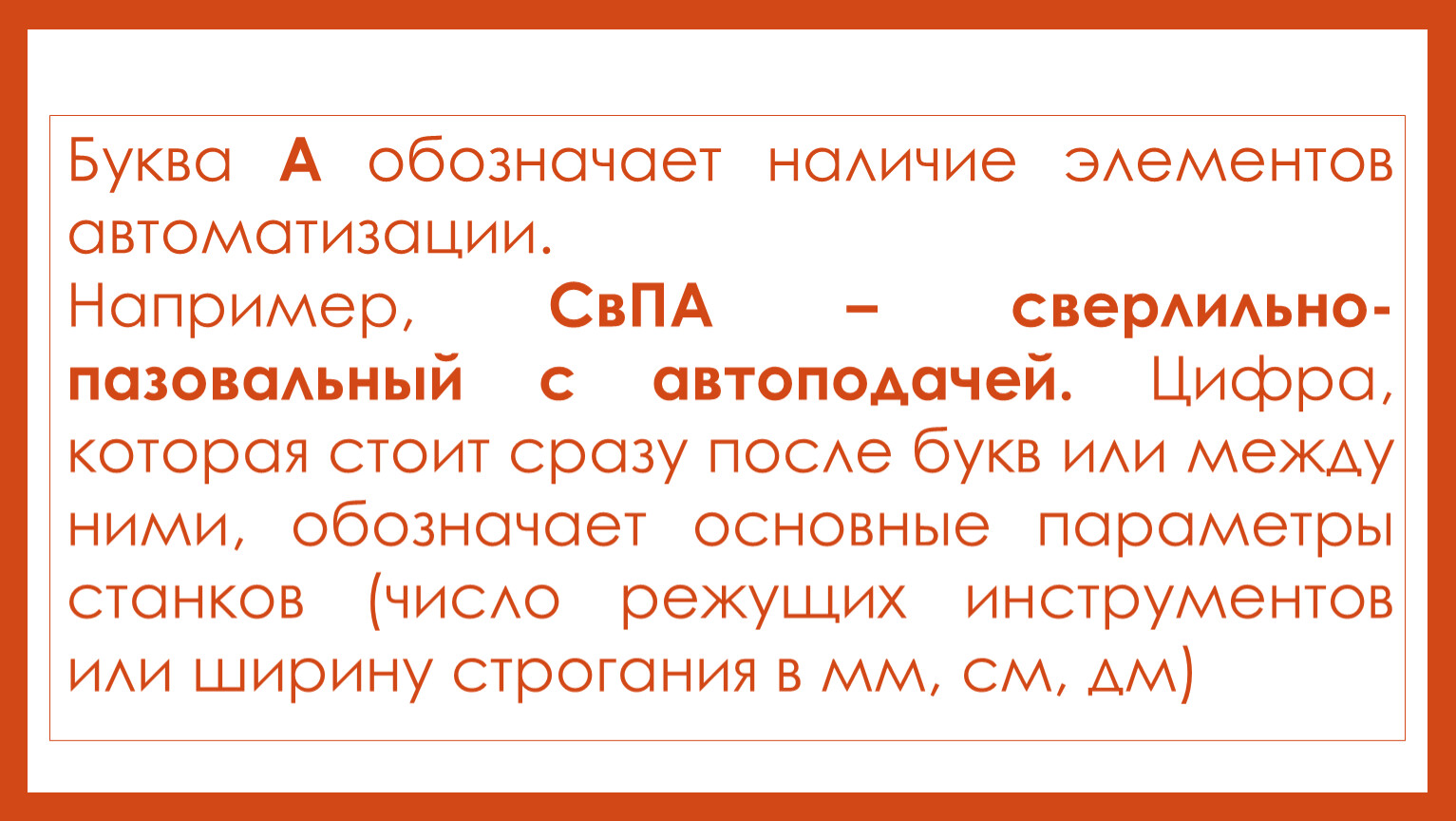

Буква А обозначает наличие элементов автоматизации.
Например, СвПА – сверлильно-пазовальный с автоподачей. Цифра, которая стоит сразу после букв или между ними, обозначает основные параметры станков (число режущих инструментов или ширину строгания в мм, см, дм)

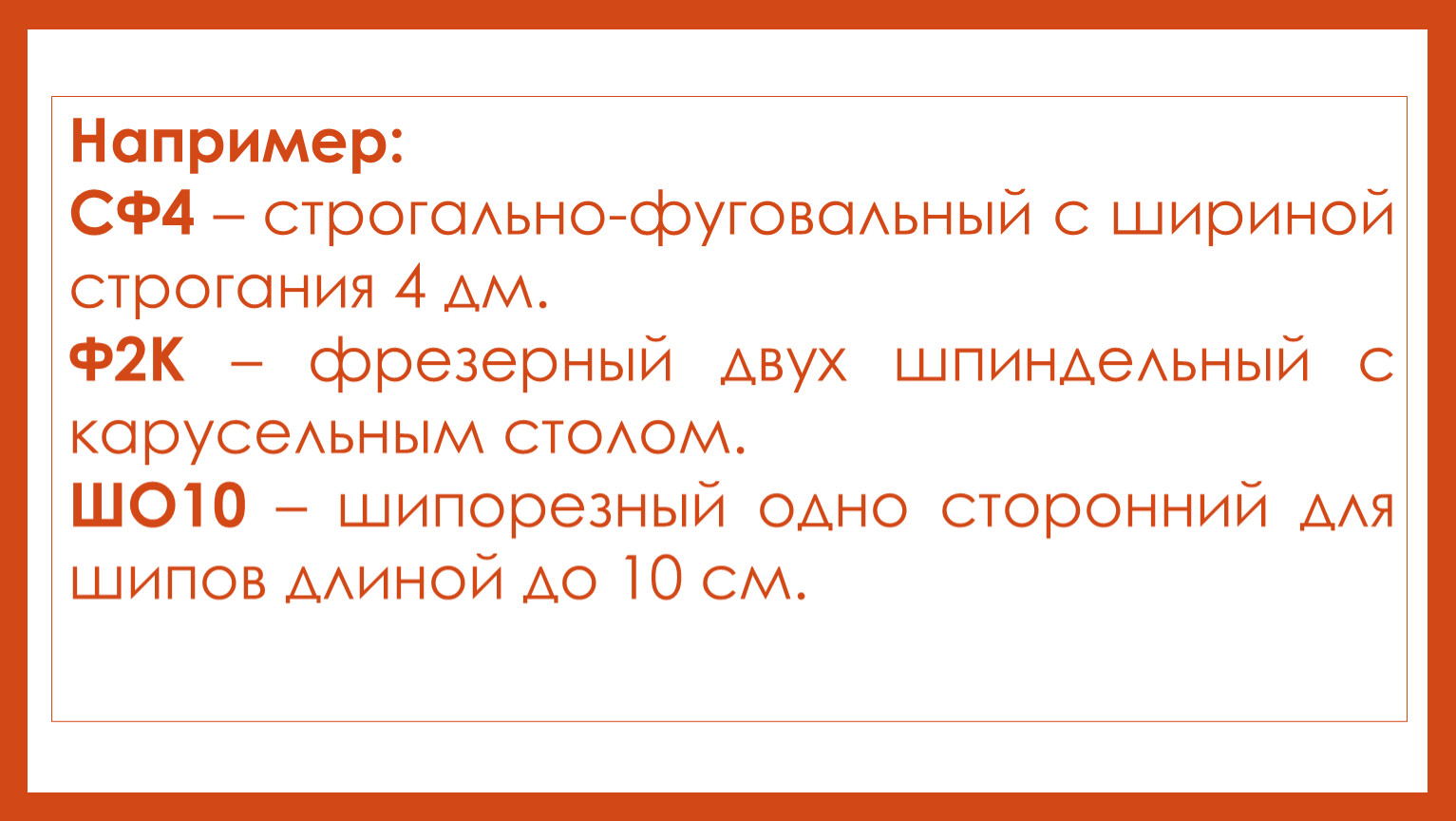

Например:
СФ4 – строгально-фуговальный с шириной строгания 4 дм.
Ф2К – фрезерный двух шпиндельный с карусельным столом.
ШО10 – шипорезный одно сторонний для шипов длиной до 10 см.

Основные элементы станков.
Каждый деревообрабатывающий станок состоит из основных и вспомогательных частей.

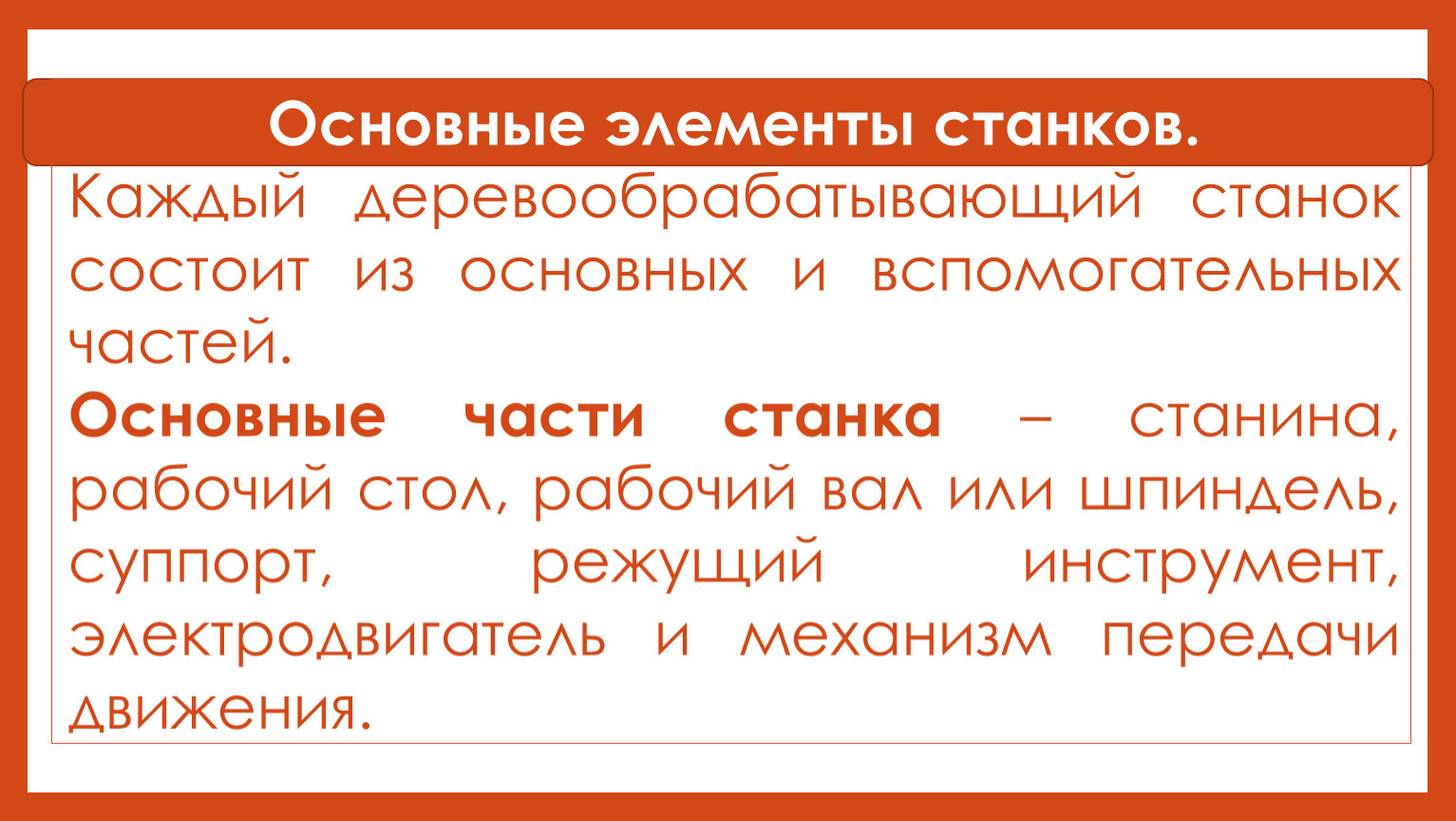

Основные части станка – станина, рабочий стол, рабочий вал или шпиндель, суппорт, режущий инструмент, электродвигатель и механизм передачи движения.

Основные элементы станков

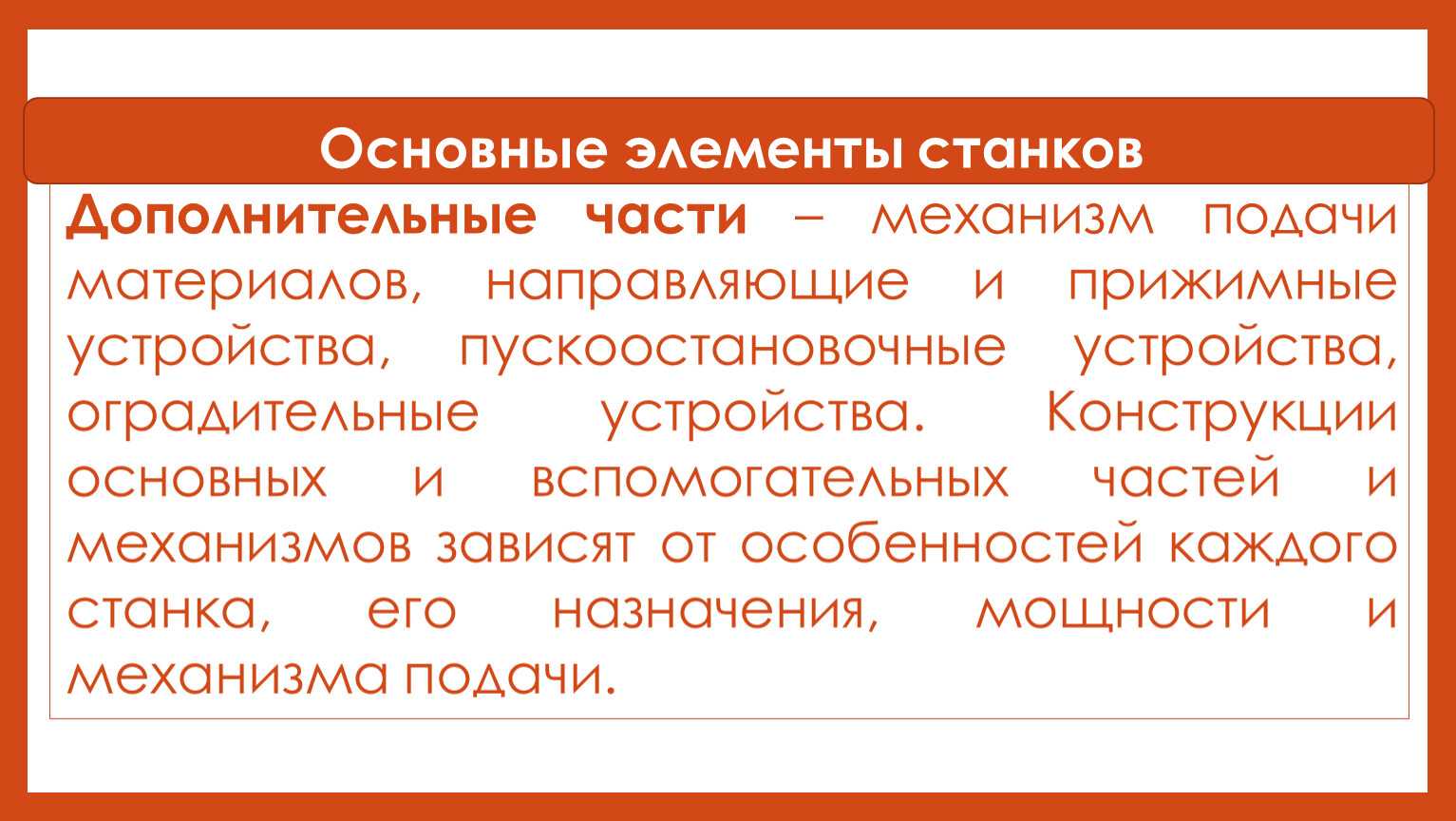

Дополнительные части – механизм подачи материалов, направляющие и прижимные устройства, пускоостановочные устройства, оградительные устройства. Конструкции основных и вспомогательных частей и механизмов зависят от особенностей каждого станка, его назначения, мощности и механизма подачи.

Основные элементы станков:

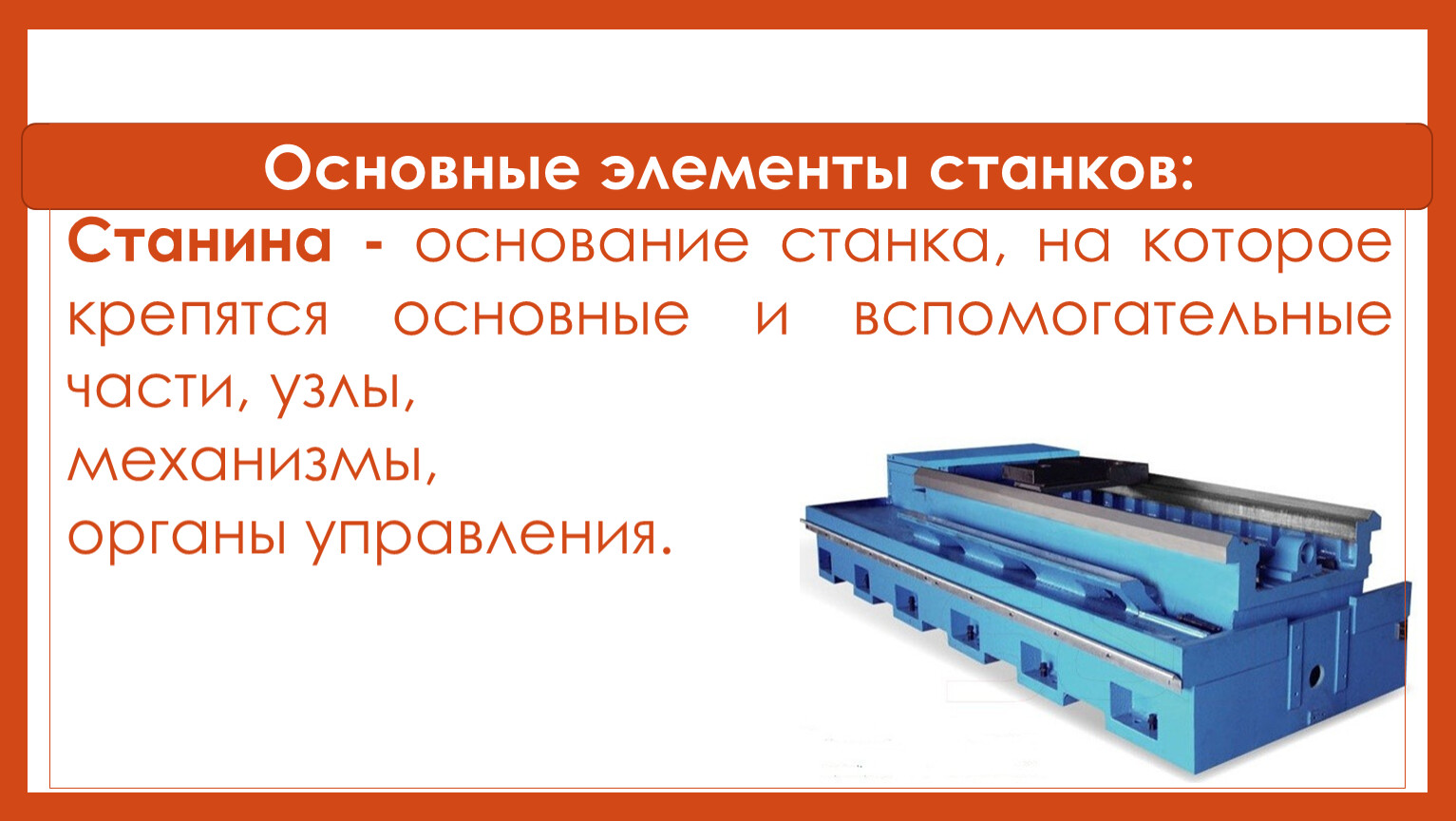

Станина - основание станка, на которое крепятся основные и вспомогательные части, узлы,
механизмы,
органы управления.

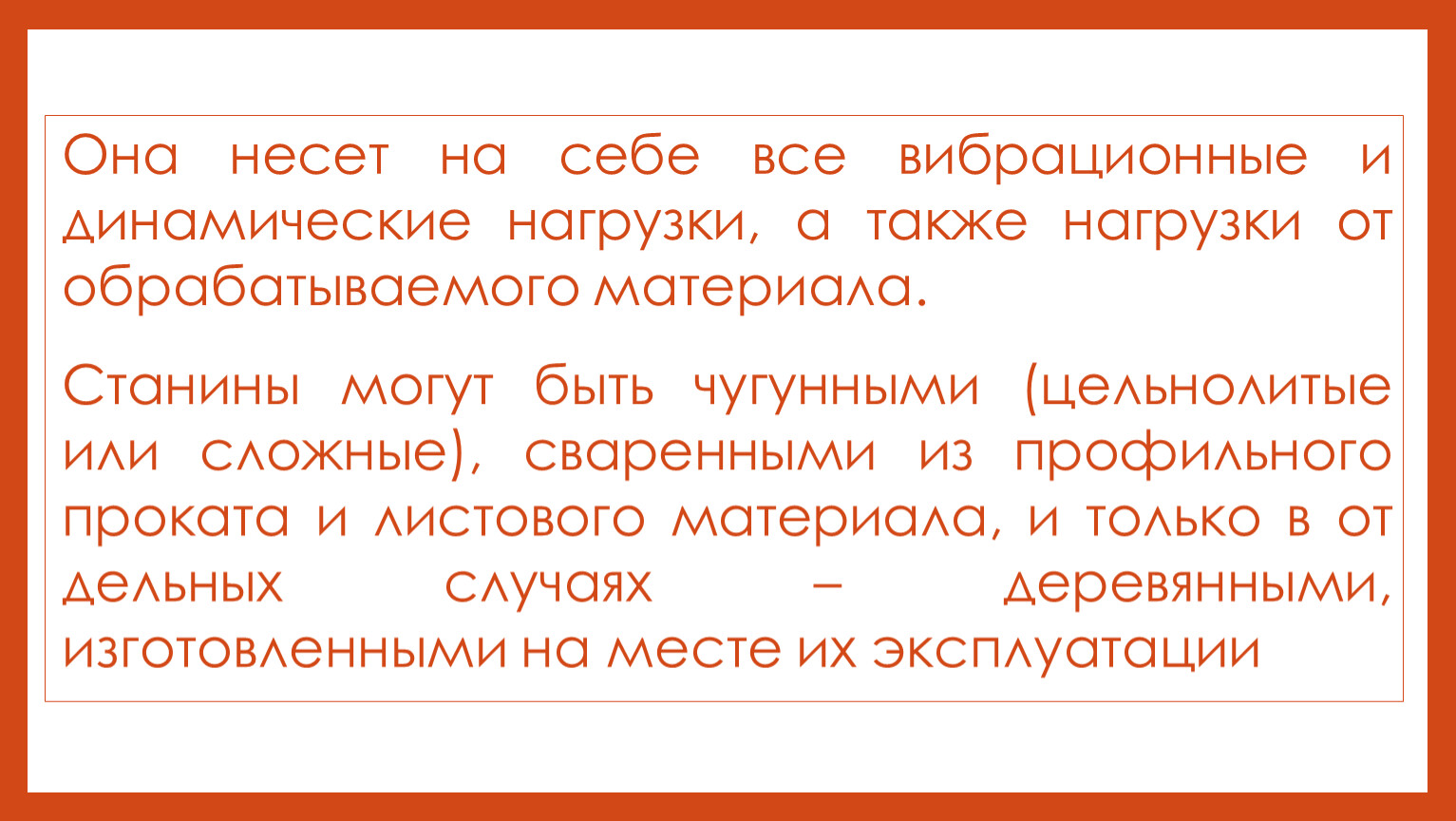

Она несет на себе все вибрационные и динамические нагрузки, а также нагрузки от обрабатываемого материала.

Станины могут быть чугунными (цельнолитые или сложные), сваренными из профильного проката и листового материала, и только в от дельных случаях – деревянными, изготовленными на месте их эксплуатации

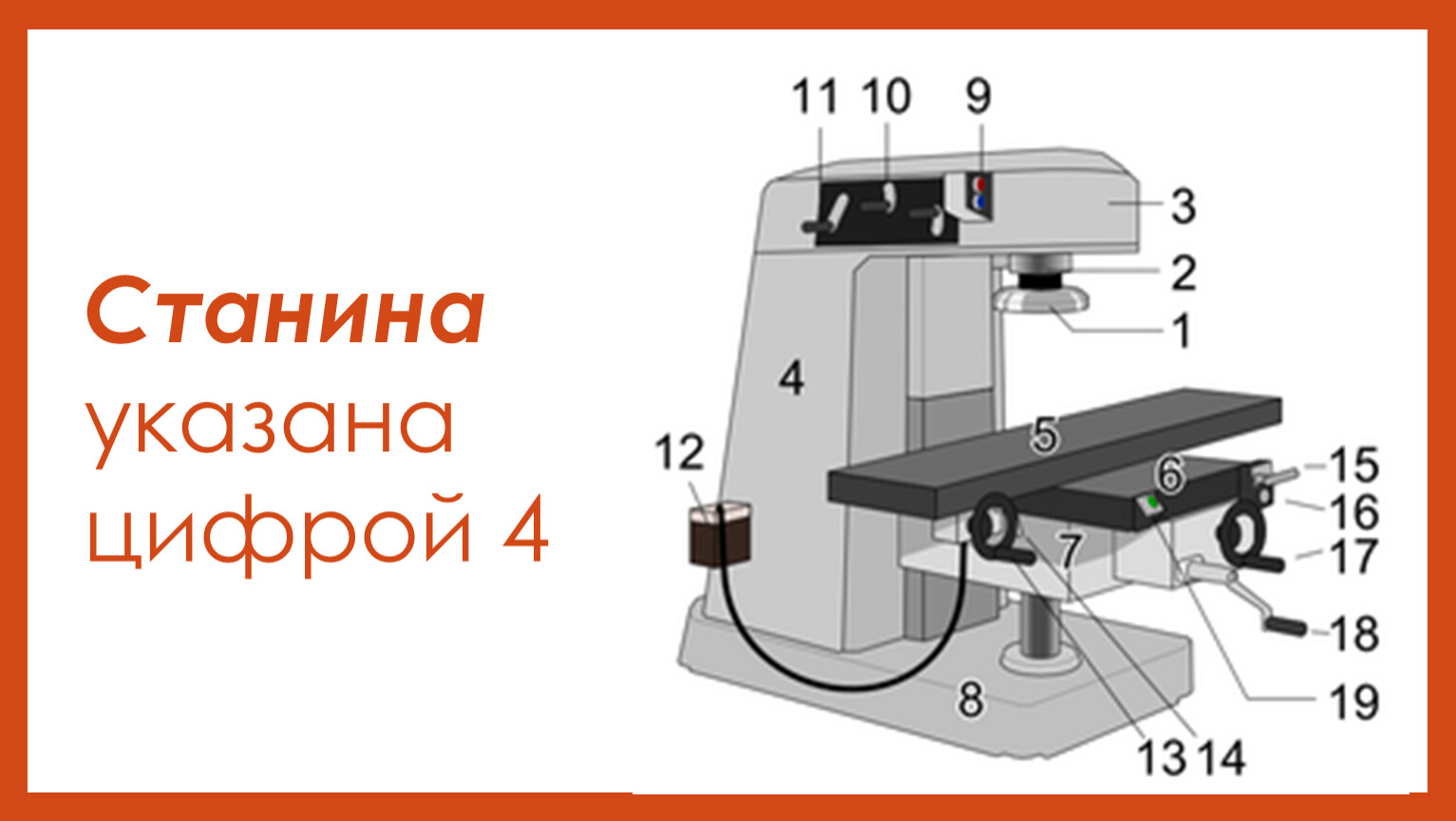

Станина указана
цифрой 4

Основные элементы станков

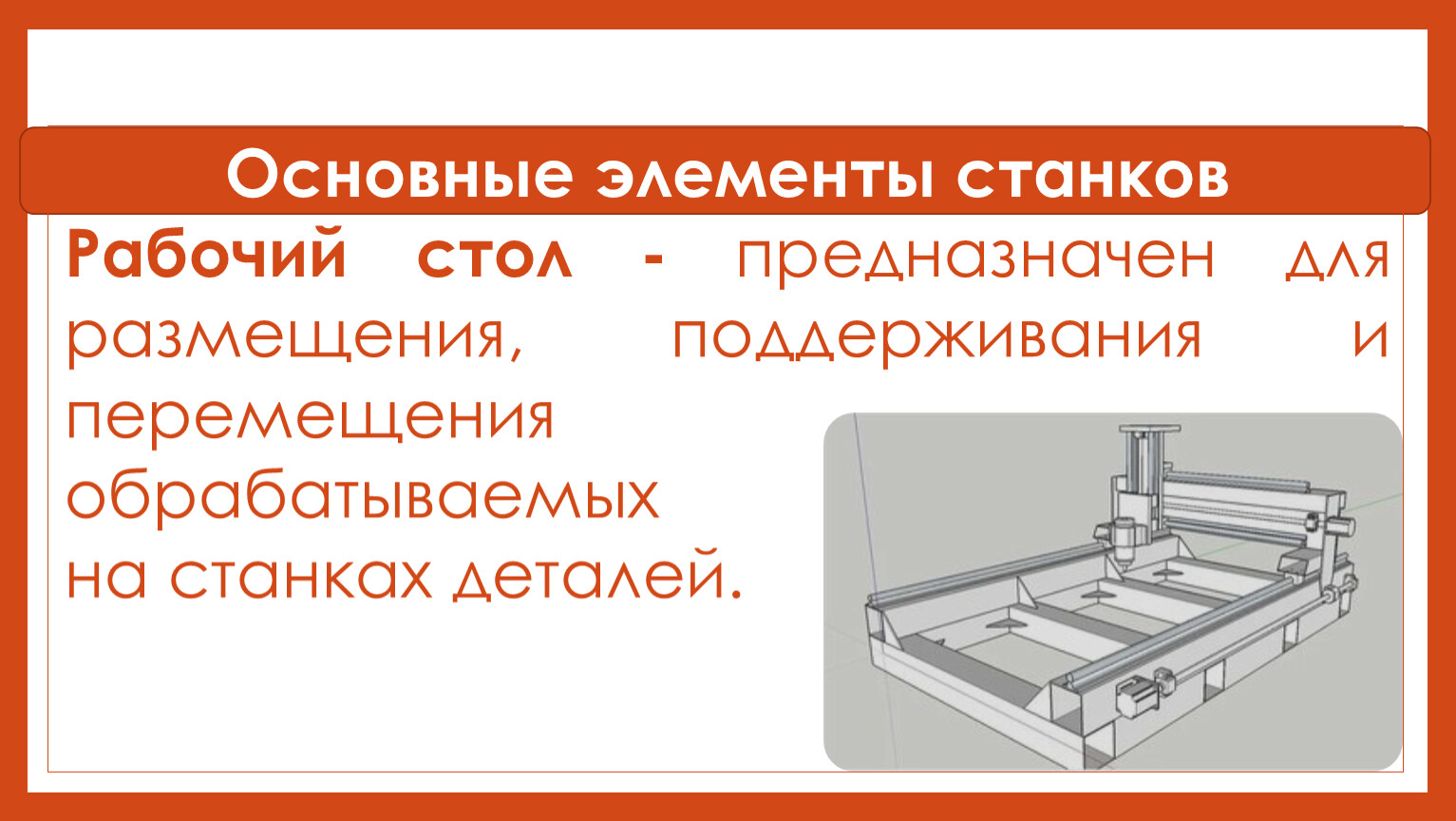

Рабочий стол - предназначен для размещения, поддерживания и перемещения
обрабатываемых
на станках деталей.

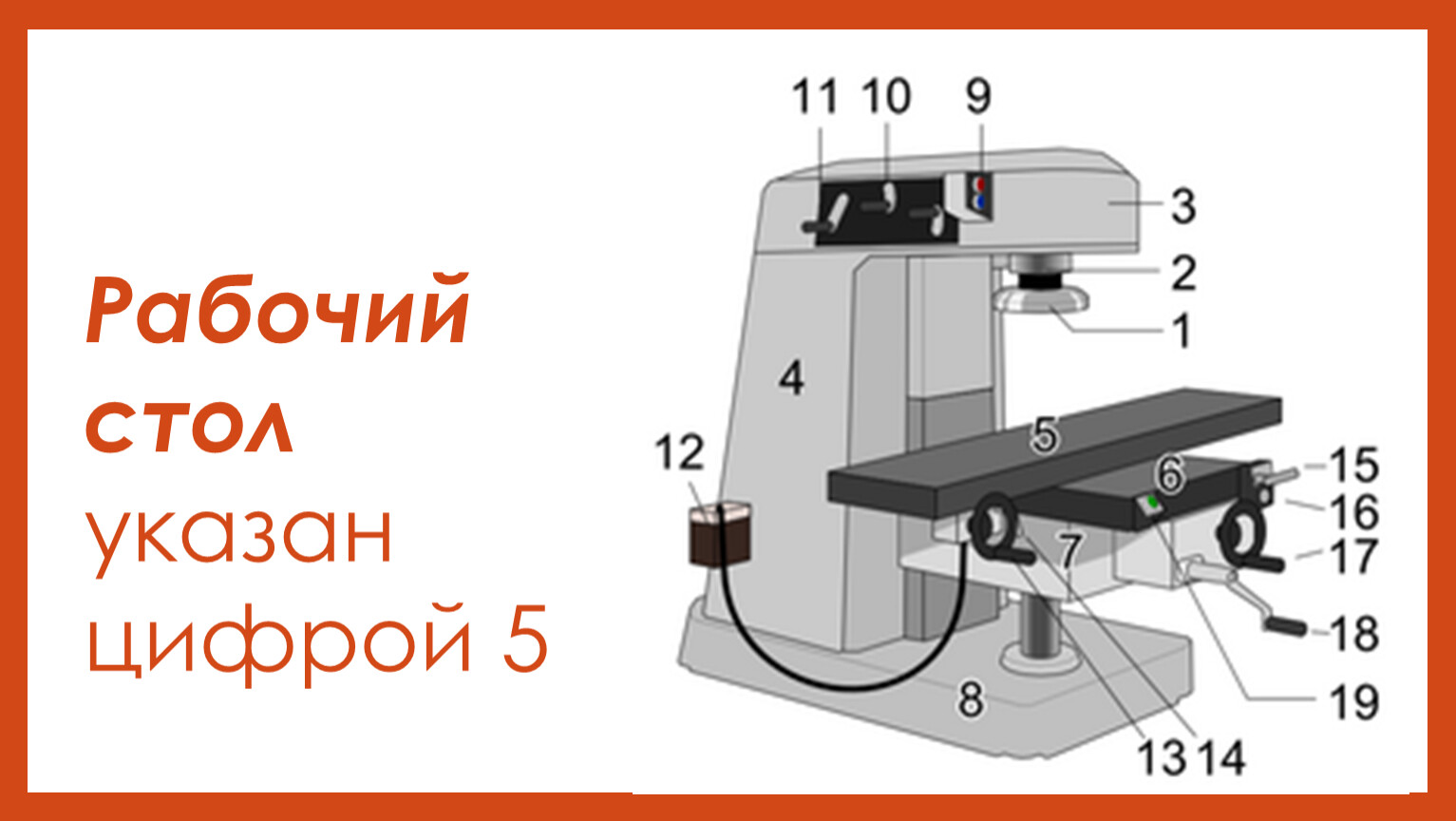

Рабочий стол указан
цифрой 5

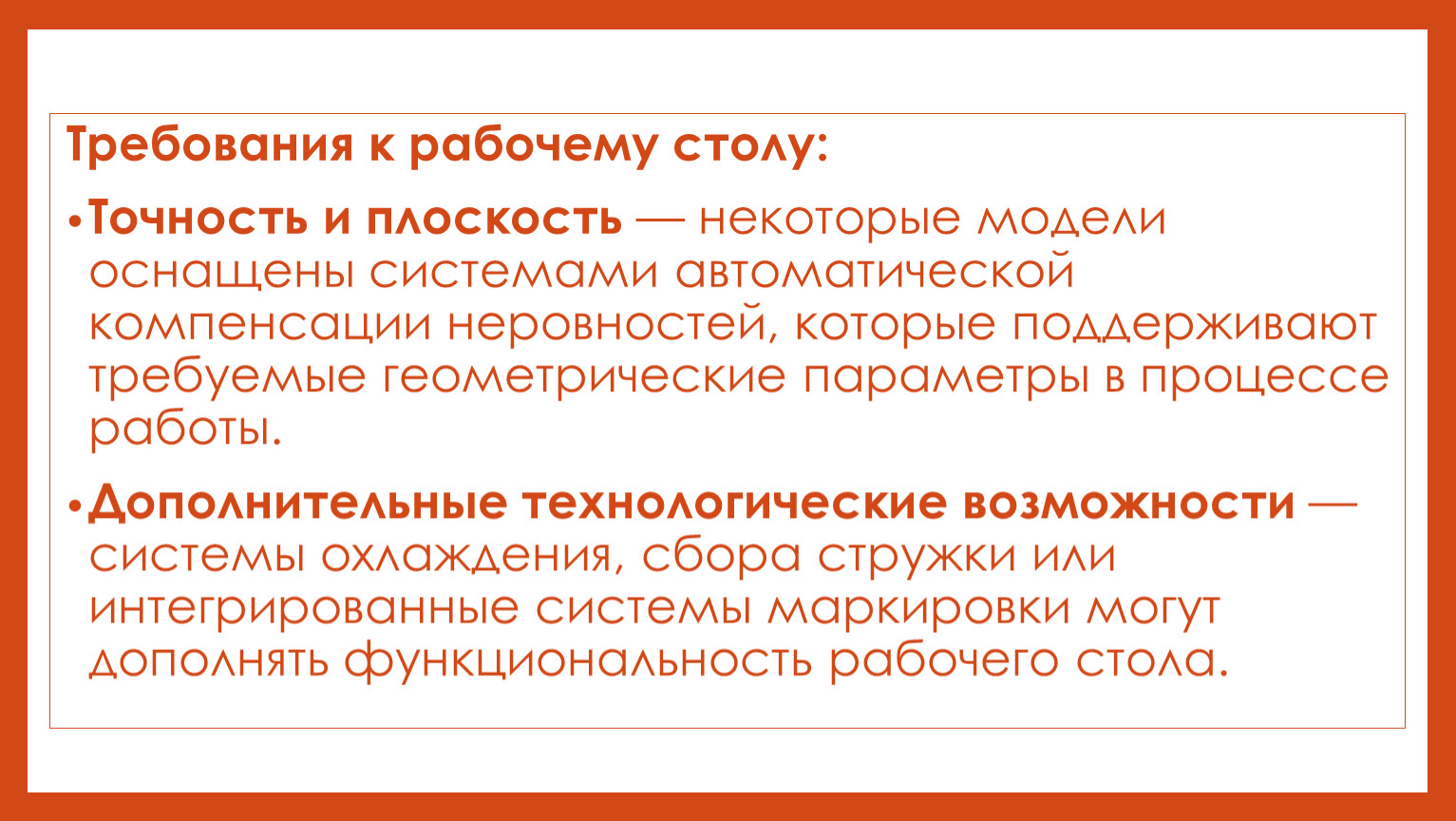

Требования к рабочему столу:
Точность и плоскость — некоторые модели оснащены системами автоматической компенсации неровностей, которые поддерживают требуемые геометрические параметры в процессе работы.
Дополнительные технологические возможности — системы охлаждения, сбора стружки или интегрированные системы маркировки могут дополнять функциональность рабочего стола.

Основные элементы станков

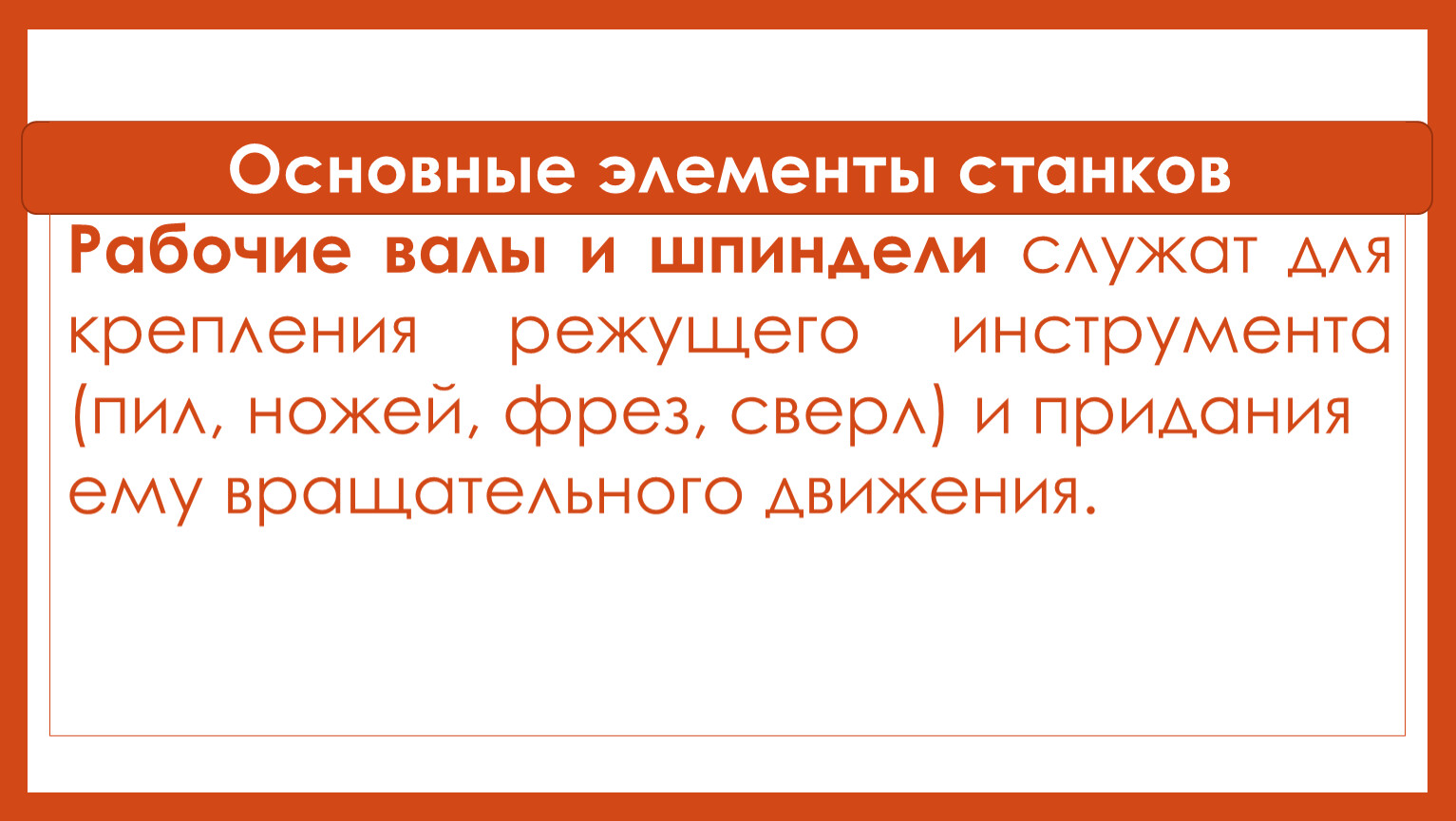

Рабочие валы и шпиндели служат для крепления режущего инструмента (пил, ножей, фрез, сверл) и придания
ему вращательного движения.

Основные элементы станков

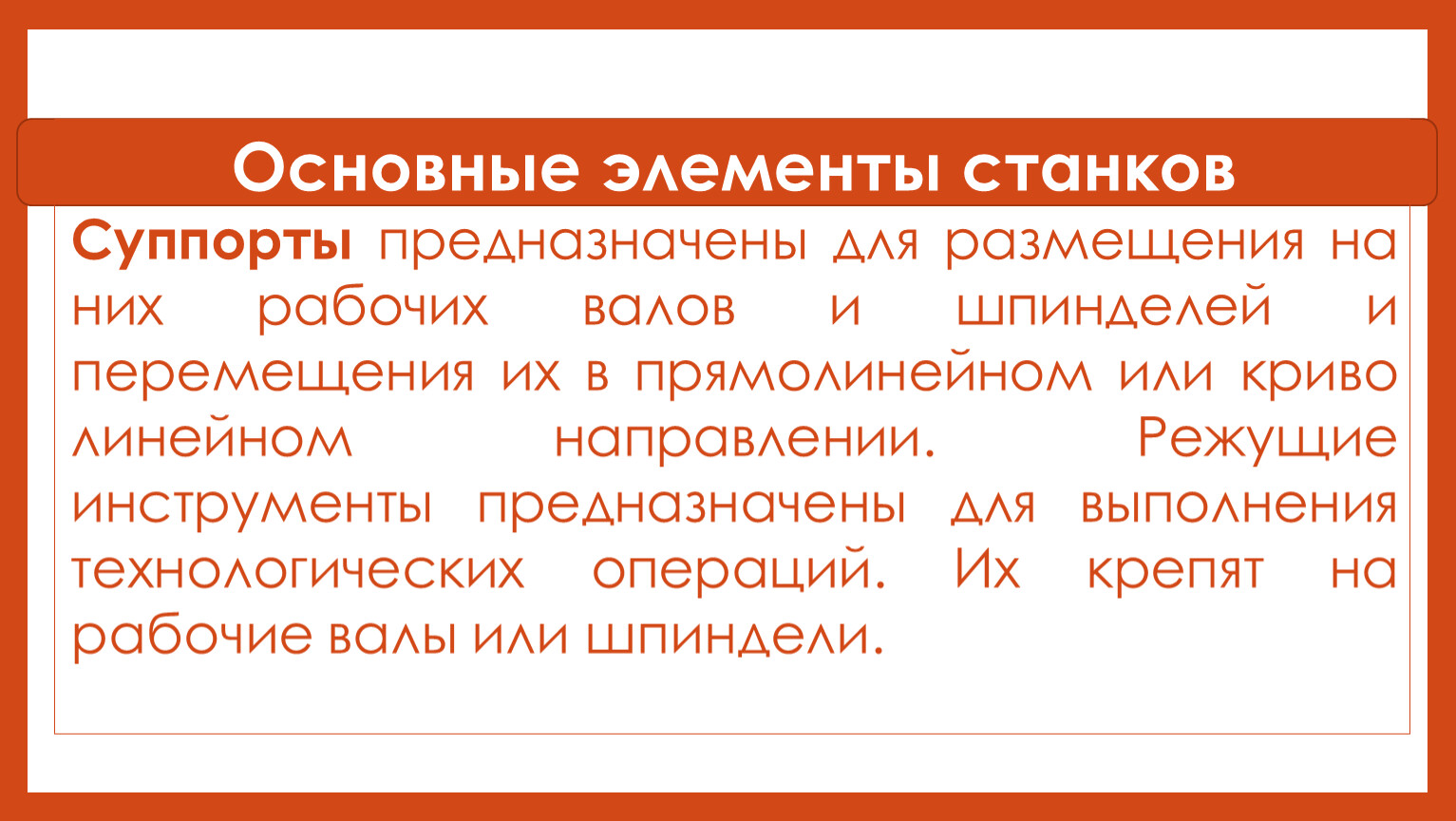

Суппорты предназначены для размещения на них рабочих валов и шпинделей и перемещения их в прямолинейном или криво линейном направлении. Режущие инструменты предназначены для выполнения технологических операций. Их крепят на рабочие валы или шпиндели.

Основные элементы станков

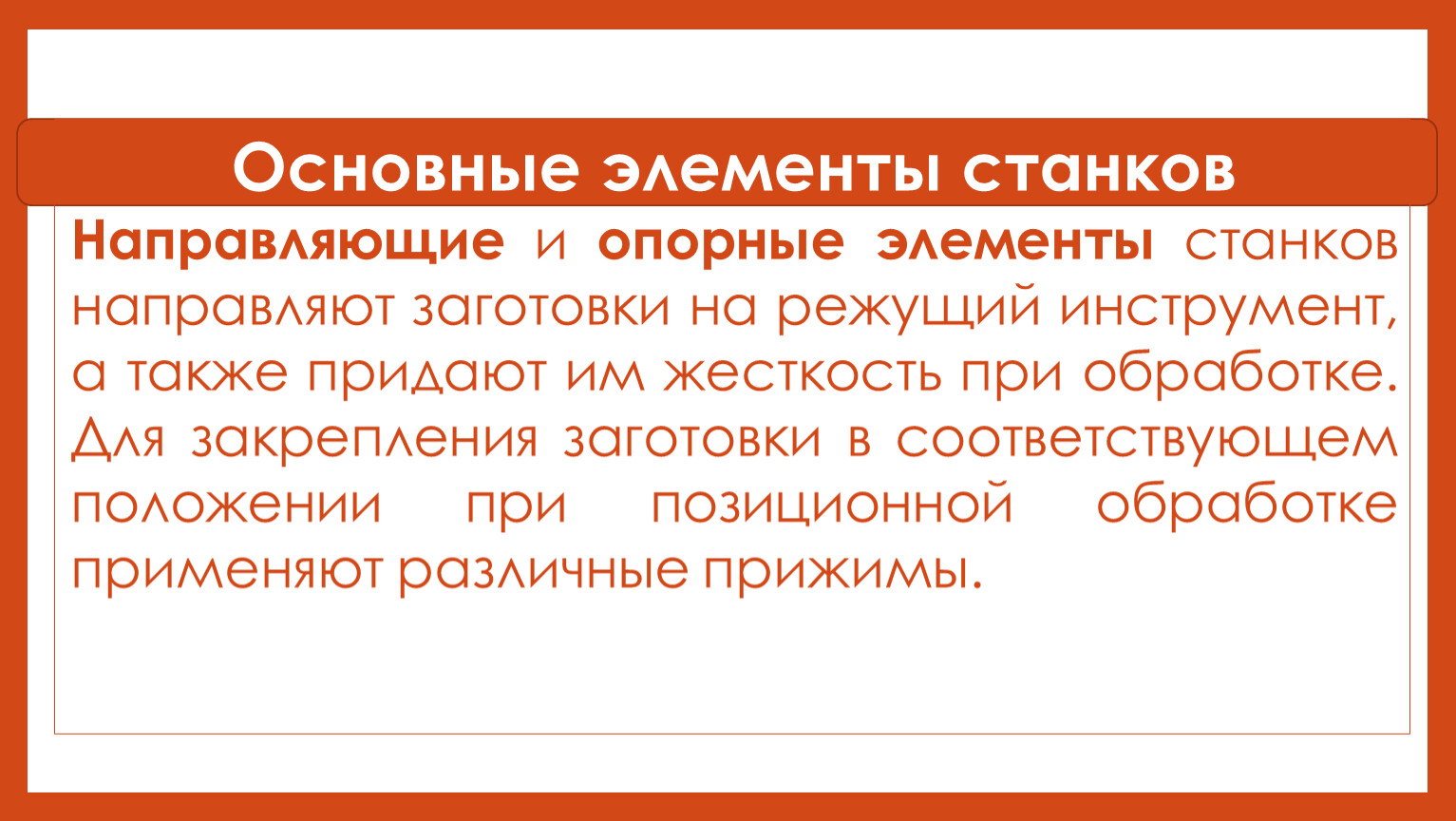

Направляющие и опорные элементы станков направляют заготовки на режущий инструмент, а также придают им жесткость при обработке. Для закрепления заготовки в соответствующем положении при позиционной обработке применяют различные прижимы.
