Электротехника зачет
Иконка файла материала электротехн. зачет варианты сварщики 19год.docx

Вариант I

1.     Электротехника и электроники в развитии научно-технического прогресса.

2.     Понятия основных электрических величин: электрическое напряжение, электрический ток, электрическое сопротивление, электропроводность материалов

3.     Источники электрической энергии и электродвижущая сила (ЭДС).

4.     Закон Ома для участка цепи и для полной цепи. Основные понятия электрической цепи: узел, ветвь, контур.



Практико-ориентированное задание

В схеме определить эквивалентное сопротивление,

если R1 = 2Ом, R2 = 4Ом, R3 = 2Ом, R4 =1,2Ом .




Вариант II

1.     Способы соединения резисторов: последовательное, параллельное и смешанное. Работа и мощность электрического тока.

2.     Первый закон Кирхгофа. Второй закон Кирхгофа.

3.     Магнитное поле. Магнитные свойства различных веществ.

4.     Электромагнитные силы, создаваемые магнитным полем. Закон Ампера.



Практико-ориентированное задание

В схеме известны следующие параметры:E1 =10B, E2 = 5 B, R1 = 2,4Ом, R2 =1,4Ом, R3 = 0,8Ом. Определить токи ветвей по методу контурных токов. Проверить расчет с помощью баланса мощностей.








Вариант III

1.     Понятие о магнитных цепях. Первый закон Кирхгофа для магнитной цепи. Второй закон Кирхгофа для магнитной цепи или закон полного тока.

2.     Получение переменного тока. Параметры переменного тока: период, частота, амплитуда, мгновенное и действующее значения переменного тока.

3.     Виды сопротивлений в электрических цепях переменного тока. Мощность переменного тока.

4.     Понятие о трѐхфазных системах. Получение трѐхфазного переменного тока. Схемы соединения обмоток генератора «звездой» и «треугольником».



Практико-ориентированное задание

             Трехфазный трансформатор имеет: номинальную мощность Sном=100кВ*А, номинальное первичное напряжение U1ном=0,5кВ, номинальное вторичное напряжение U2ном = 0,23кВ , напряжение короткого замыкания uк% = 5,5% , ток холостого ходаi0% = 6,5% , мощности холостого хода P 0 = 0,65кВт и короткого замыкания P к = 2кВт , коэффициент мощности нагрузки cosϕ2 = 0,8 (характер нагрузки реактивный). Соединение обмоток трансформатора Y/Y. Частота переменного тока сети f = 50 Гц .

              Определить: номинальный ток первичной цепи; ток холостого хода; коэффициент мощности холостого хода и короткого замыкания; напряжение короткого замыкания, его активную и реактивную составляющие; сопротивление короткого замыкания, его активную и реактивную составляющие; коэффициент полезного действия при номинальной нагрузке и максимальный КПД; номинальное изменение напряжении при сбросе нагрузки.

Построить внешнюю характеристику трансформатора U2 = f (β) при номинальной нагрузке.

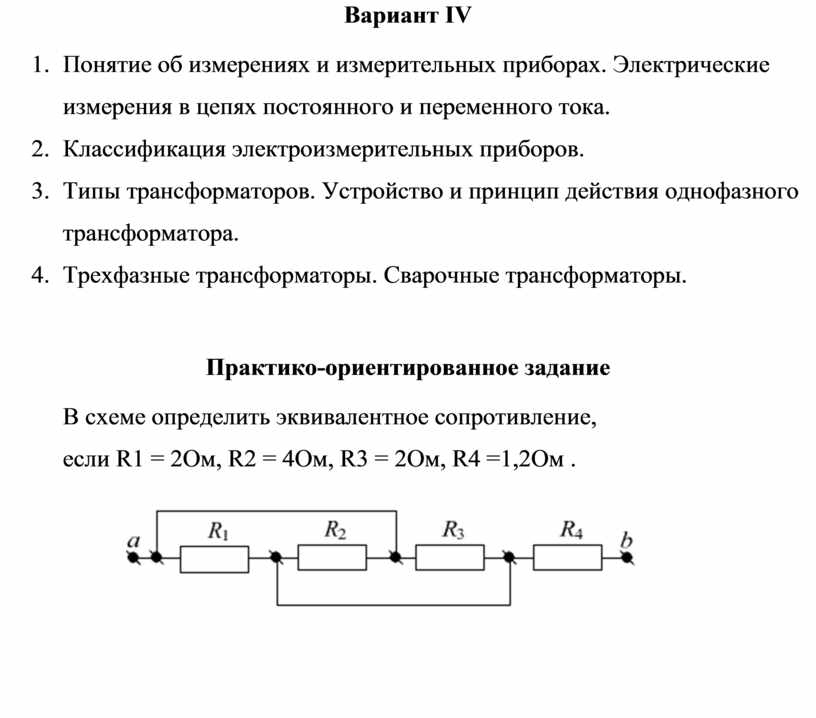

Вариант IV

1.     Понятие об измерениях и измерительных приборах. Электрические измерения в цепях постоянного и переменного тока.

2.     Классификация электроизмерительных приборов.

3.     Типы трансформаторов. Устройство и принцип действия однофазного трансформатора.

4.     Трехфазные трансформаторы. Сварочные трансформаторы.



Практико-ориентированное задание

В схеме определить эквивалентное сопротивление,

если R1 = 2Ом, R2 = 4Ом, R3 = 2Ом, R4 =1,2Ом .






Вариант V

1.     Физические основы работы полупроводниковых приборов.

2.     Типы транзисторов и их устройство.

3.     Общие сведения об электронных устройствах.

4.     Классификация усилителей. Мультивибраторы и триггеры.



Практико-ориентированное задание

В схеме известны следующие параметры:E1 =10B, E2 = 5 B, R1 = 2,4Ом, R2 =1,4Ом, R3 = 0,8Ом. Определить токи ветвей по методу контурных токов. Проверить расчет с помощью баланса мощностей.




Вариант VI

1.     Классификация электрических машин. Устройство и принцип действия двигателей постоянного тока.

2.     Конструкция асинхронного двигателя. Принцип действия асинхронного двигателя с короткозамкнутым ротором.

3.     Однофазный и трѐхфазный асинхронные двигатели.

4.     Конструкция синхронной машины. Принцип действия синхронной машины при работе в режиме двигателя.

Практико-ориентированное задание

             Трехфазный трансформатор имеет: номинальную мощность Sном=100кВ*А, номинальное первичное напряжение U1ном=0,5кВ, номинальное вторичное напряжение U2ном = 0,23кВ , напряжение короткого замыкания uк% = 5,5% , ток холостого ходаi0% = 6,5% , мощности холостого хода P 0 = 0,65кВт и короткого замыкания P к = 2кВт , коэффициент мощности нагрузки cosϕ2 = 0,8 (характер нагрузки реактивный). Соединение обмоток трансформатора Y/Y. Частота переменного тока сети f = 50 Гц .

              Определить: номинальный ток первичной цепи; ток холостого хода; коэффициент мощности холостого хода и короткого замыкания; напряжение короткого замыкания, его активную и реактивную составляющие; сопротивление короткого замыкания, его активную и реактивную составляющие; коэффициент полезного действия при номинальной нагрузке и максимальный КПД; номинальное изменение напряжении при сбросе нагрузки.

Построить внешнюю характеристику трансформатора U2 = f (β) при номинальной нагрузке.
