Физический эксперимент в Точке роста: урок в 9 классе на тему: "Измерение фокусного расстояния и оптической силы линзы".

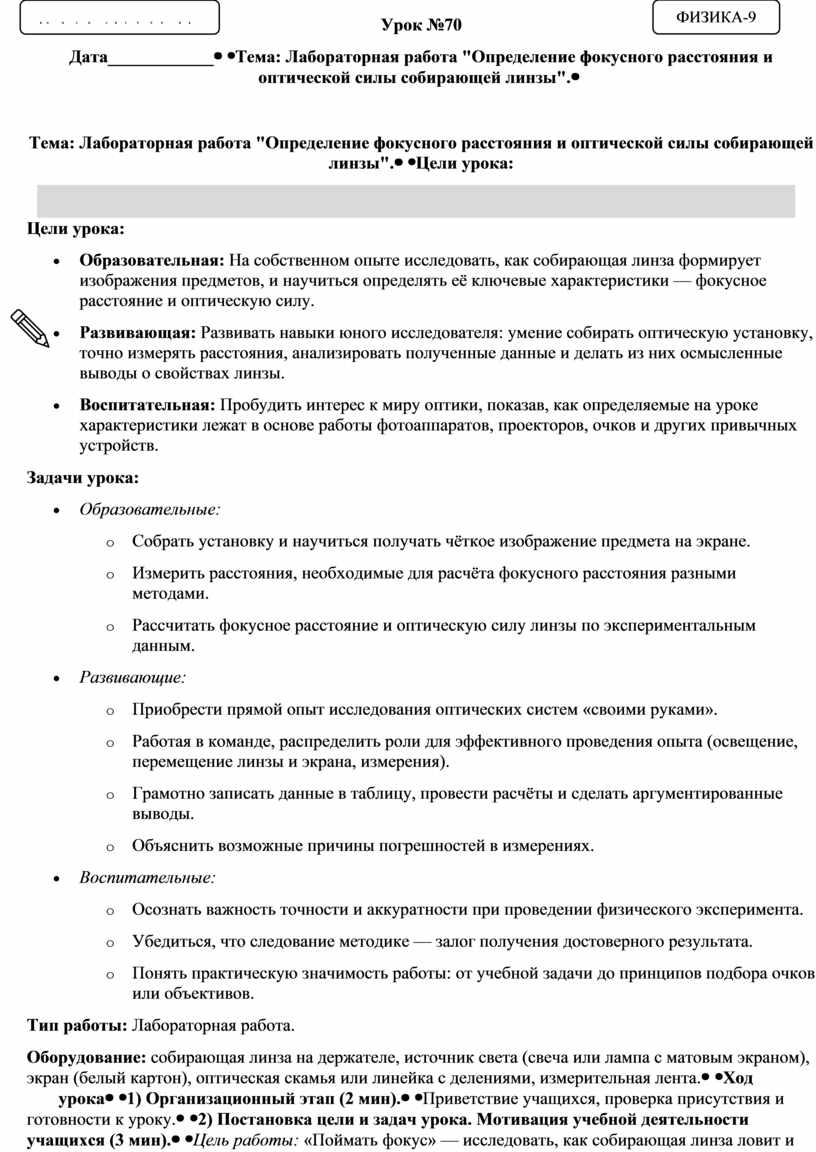

Урок №70

Дата____________

Тема: Лабораторная работа "Определение фокусного расстояния и оптической силы собирающей линзы".

Цели урока:

• Образовательная: На собственном опыте исследовать, как собирающая линза формирует изображения предметов, и научиться определять её ключевые характеристики — фокусное расстояние и оптическую силу.
• Развивающая: Развивать навыки юного исследователя: умение собирать оптическую установку, точно измерять расстояния, анализировать полученные данные и делать из них осмысленные выводы о свойствах линзы.
• Воспитательная: Пробудить интерес к миру оптики, показав, как определяемые на уроке характеристики лежат в основе работы фотоаппаратов, проекторов, очков и других привычных устройств.

Задачи урока:

• Образовательные:
• Собрать установку и научиться получать чёткое изображение предмета на экране.
• Измерить расстояния, необходимые для расчёта фокусного расстояния разными методами.
• Рассчитать фокусное расстояние и оптическую силу линзы по экспериментальным данным.
• Развивающие:
• Приобрести прямой опыт исследования оптических систем «своими руками».
• Работая в команде, распределить роли для эффективного проведения опыта (освещение, перемещение линзы и экрана, измерения).
• Грамотно записать данные в таблицу, провести расчёты и сделать аргументированные выводы.
• Объяснить возможные причины погрешностей в измерениях.
• Воспитательные:
• Осознать важность точности и аккуратности при проведении физического эксперимента.
• Убедиться, что следование методике — залог получения достоверного результата.
• Понять практическую значимость работы: от учебной задачи до принципов подбора очков или объективов.

Тип работы: Лабораторная работа.

Оборудование: собирающая линза на держателе, источник света (свеча или лампа с матовым экраном), экран (белый картон), оптическая скамья или линейка с делениями, измерительная лента.

Ход урока

1) Организационный этап (2 мин).

Приветствие учащихся, проверка присутствия и готовности к уроку.

2) Постановка цели и задач урока. Мотивация учебной деятельности учащихся (3 мин).

Цель работы: «Поймать фокус» — исследовать, как собирающая линза ловит и преобразует световые лучи, чтобы построить чёткое изображение. Научиться, используя оптическую скамью, определять «характер» линзы — её фокусное расстояние и оптическую силу, которые говорят о том, насколько сильно линза может сближать лучи.

Задачи работы:

• Убедиться, что у собирающей линзы есть особенная точка — фокус, где пересекаются лучи, идущие параллельно главной оптической оси.
• Освоить два метода нахождения этой точки: с помощью далёкого источника (Солнца или лампы) и с помощью построения действительного изображения предмета.
• Научиться использовать формулу тонкой линзы  как рабочий инструмент для расчётов, связывающий фокусное расстояние (F) с расстояниями от линзы до предмета (d) и до его изображения (f).
• Вычислить оптическую силу линзы  — величину, которая показывает её «мощность» в диоптриях.

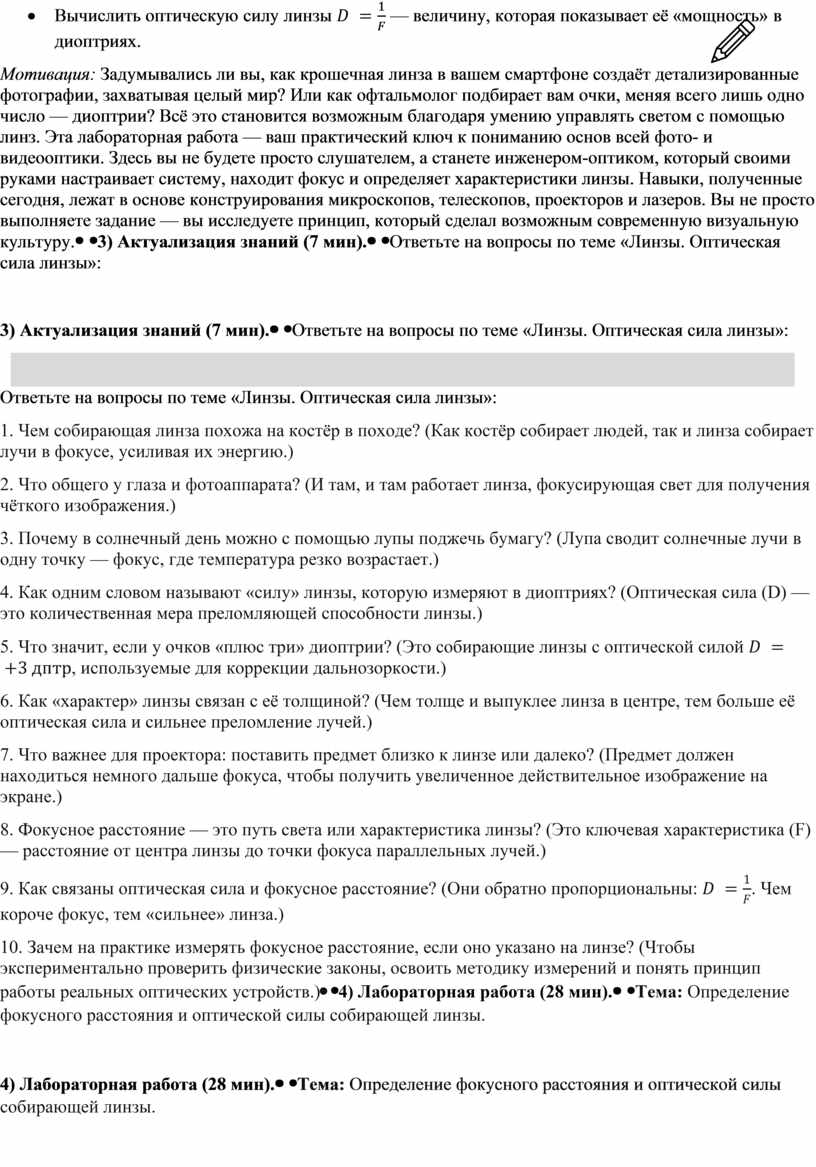

Мотивация: Задумывались ли вы, как крошечная линза в вашем смартфоне создаёт детализированные фотографии, захватывая целый мир? Или как офтальмолог подбирает вам очки, меняя всего лишь одно число — диоптрии? Всё это становится возможным благодаря умению управлять светом с помощью линз. Эта лабораторная работа — ваш практический ключ к пониманию основ всей фото- и видеооптики. Здесь вы не будете просто слушателем, а станете инженером-оптиком, который своими руками настраивает систему, находит фокус и определяет характеристики линзы. Навыки, полученные сегодня, лежат в основе конструирования микроскопов, телескопов, проекторов и лазеров. Вы не просто выполняете задание — вы исследуете принцип, который сделал возможным современную визуальную культуру.

3) Актуализация знаний (7 мин).

Ответьте на вопросы по теме «Линзы. Оптическая сила линзы»:

1. Чем собирающая линза похожа на костёр в походе? (Как костёр собирает людей, так и линза собирает лучи в фокусе, усиливая их энергию.)

2. Что общего у глаза и фотоаппарата? (И там, и там работает линза, фокусирующая свет для получения чёткого изображения.)

3. Почему в солнечный день можно с помощью лупы поджечь бумагу? (Лупа сводит солнечные лучи в одну точку — фокус, где температура резко возрастает.)

4. Как одним словом называют «силу» линзы, которую измеряют в диоптриях? (Оптическая сила (D) — это количественная мера преломляющей способности линзы.)

5. Что значит, если у очков «плюс три» диоптрии? (Это собирающие линзы с оптической силой , используемые для коррекции дальнозоркости.)

6. Как «характер» линзы связан с её толщиной? (Чем толще и выпуклее линза в центре, тем больше её оптическая сила и сильнее преломление лучей.)

7. Что важнее для проектора: поставить предмет близко к линзе или далеко? (Предмет должен находиться немного дальше фокуса, чтобы получить увеличенное действительное изображение на экране.)

8. Фокусное расстояние — это путь света или характеристика линзы? (Это ключевая характеристика (F) — расстояние от центра линзы до точки фокуса параллельных лучей.)

9. Как связаны оптическая сила и фокусное расстояние? (Они обратно пропорциональны: . Чем короче фокус, тем «сильнее» линза.)

10. Зачем на практике измерять фокусное расстояние, если оно указано на линзе? (Чтобы экспериментально проверить физические законы, освоить методику измерений и понять принцип работы реальных оптических устройств.)

4) Лабораторная работа (28 мин).

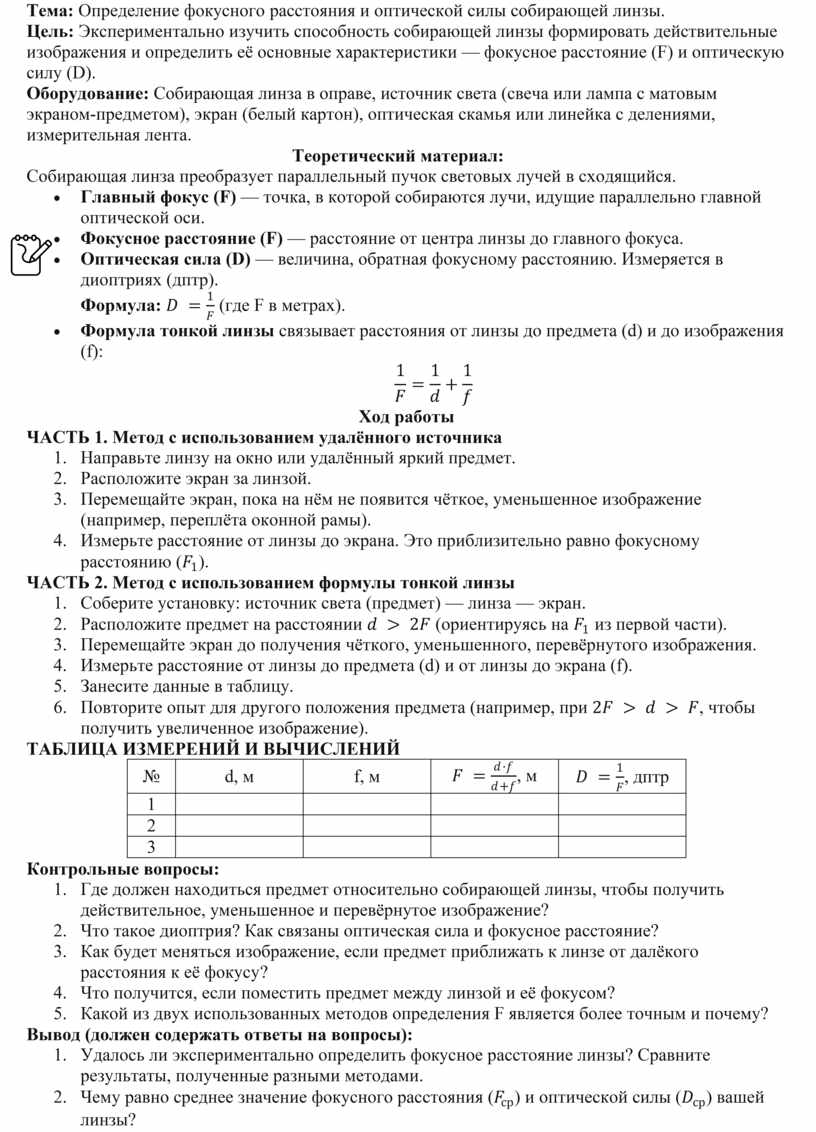

Тема: Определение фокусного расстояния и оптической силы собирающей линзы.

Цель: Экспериментально изучить способность собирающей линзы формировать действительные изображения и определить её основные характеристики — фокусное расстояние (F) и оптическую силу (D).

Оборудование: Собирающая линза в оправе, источник света (свеча или лампа с матовым экраном-предметом), экран (белый картон), оптическая скамья или линейка с делениями, измерительная лента.

                                                           Теоретический материал:
Собирающая линза преобразует параллельный пучок световых лучей в сходящийся.

• Главный фокус (F) — точка, в которой собираются лучи, идущие параллельно главной оптической оси.
• Фокусное расстояние (F) — расстояние от центра линзы до главного фокуса.
• Оптическая сила (D) — величина, обратная фокусному расстоянию. Измеряется в диоптриях (дптр).
  Формула:  (где F в метрах).
• Формула тонкой линзы связывает расстояния от линзы до предмета (d) и до изображения (f):


Ход работы

ЧАСТЬ 1. Метод с использованием удалённого источника

1. Направьте линзу на окно или удалённый яркий предмет.
2. Расположите экран за линзой.
3. Перемещайте экран, пока на нём не появится чёткое, уменьшенное изображение (например, переплёта оконной рамы).
4. Измерьте расстояние от линзы до экрана. Это приблизительно равно фокусному расстоянию ().

ЧАСТЬ 2. Метод с использованием формулы тонкой линзы

1. Соберите установку: источник света (предмет) — линза — экран.
2. Расположите предмет на расстоянии  (ориентируясь на  из первой части).
3. Перемещайте экран до получения чёткого, уменьшенного, перевёрнутого изображения.
4. Измерьте расстояние от линзы до предмета (d) и от линзы до экрана (f).
5. Занесите данные в таблицу.
6. Повторите опыт для другого положения предмета (например, при , чтобы получить увеличенное изображение).

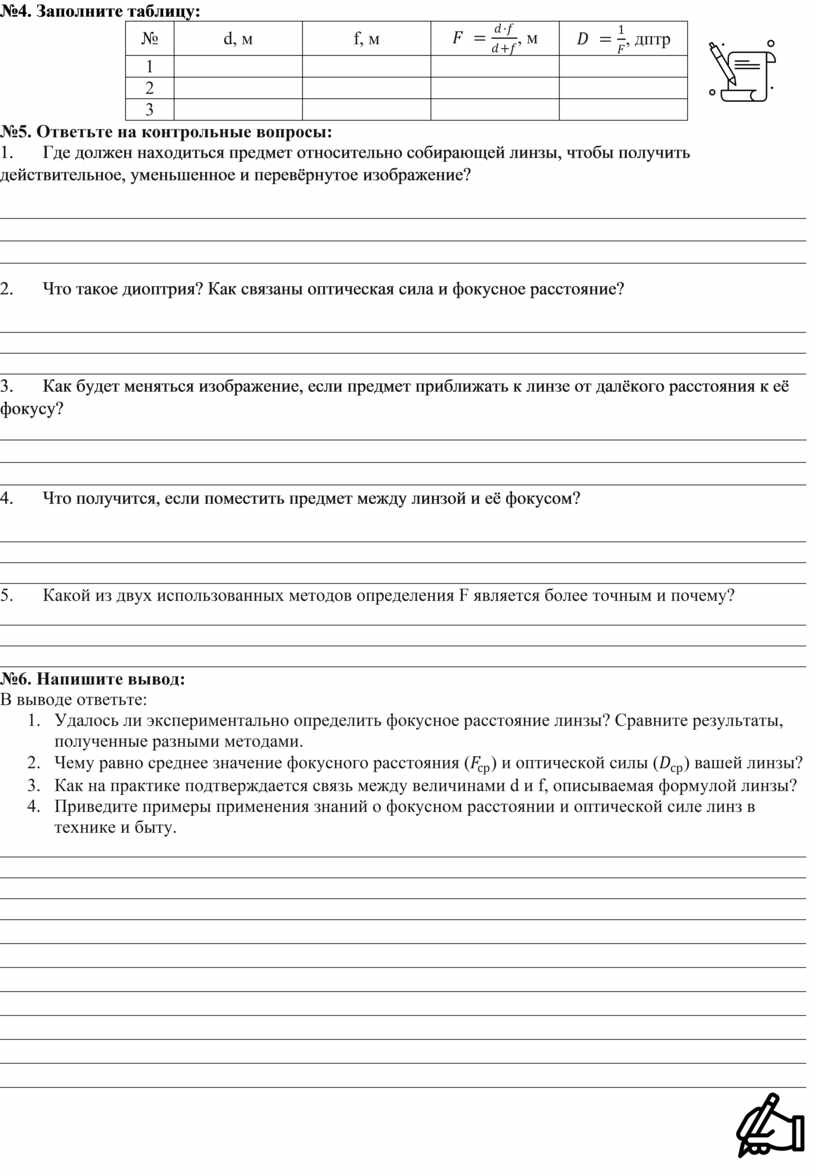

ТАБЛИЦА ИЗМЕРЕНИЙ И ВЫЧИСЛЕНИЙ

Контрольные вопросы:

1. Где должен находиться предмет относительно собирающей линзы, чтобы получить действительное, уменьшенное и перевёрнутое изображение?
2. Что такое диоптрия? Как связаны оптическая сила и фокусное расстояние?
3. Как будет меняться изображение, если предмет приближать к линзе от далёкого расстояния к её фокусу?
4. Что получится, если поместить предмет между линзой и её фокусом?
5. Какой из двух использованных методов определения F является более точным и почему?

Вывод (должен содержать ответы на вопросы):

1. Удалось ли экспериментально определить фокусное расстояние линзы? Сравните результаты, полученные разными методами.
2. Чему равно среднее значение фокусного расстояния () и оптической силы () вашей линзы?
3. Как на практике подтверждается связь между величинами d и f, описываемая формулой линзы?
4. Приведите примеры применения знаний о фокусном расстоянии и оптической силе линз в технике и быту.

5) Информация о домашнем задании, инструктаж по его выполнению (3 мин).

Выучить законы преломления света.

6) Рефлексия (подведение итогов занятия) (2 мин).

Что нового я узнал(а) на этом уроке?

Что было самым интересным или полезным для меня?

Что было самым сложным или непонятным?
