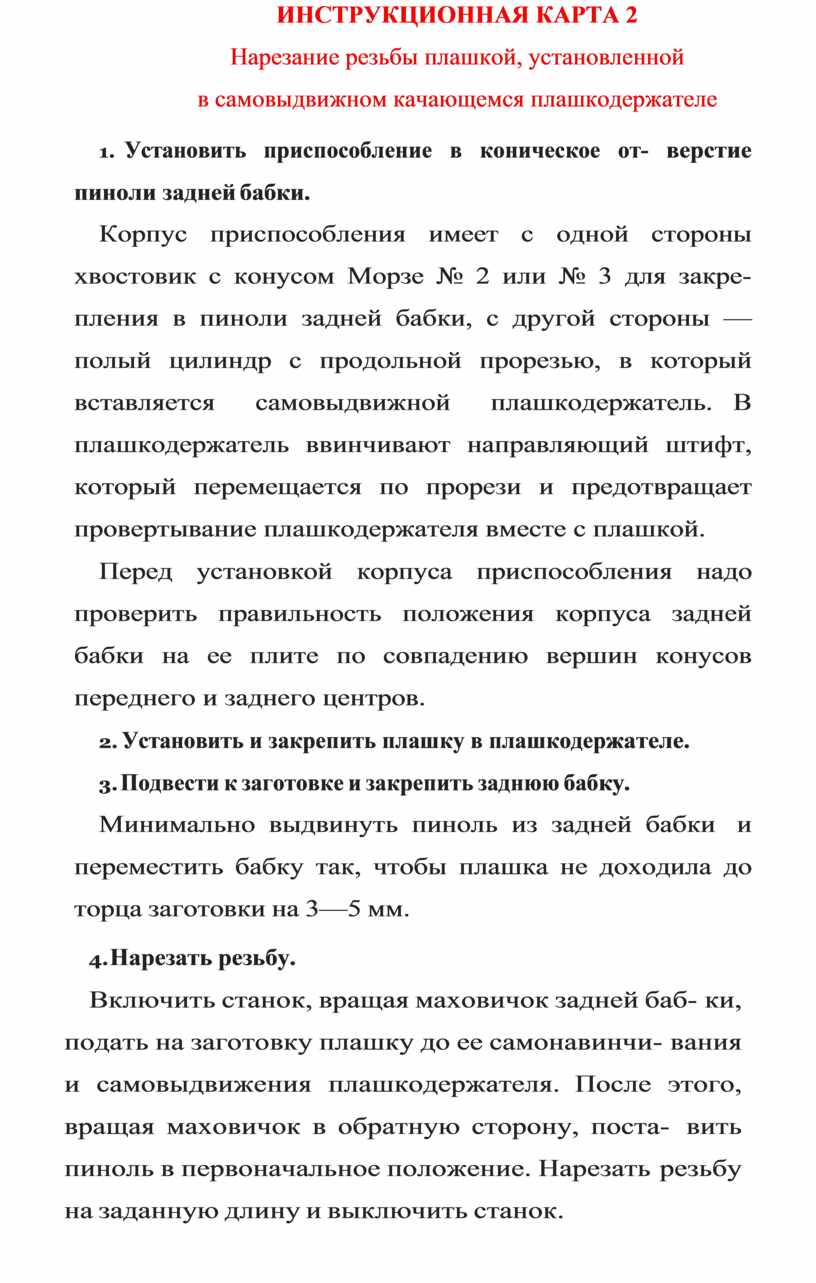

ИНСТРУКЦИОННАЯ КАРТА 2

ИНСТРУКЦИОННАЯ КАРТА 2

Нарезание резьбы плашкой, установленной

в самовыдвижном качающемся плашкодержателе

1.    Установить приспособление в коническое от- верстие пиноли задней бабки.

Корпус приспособления имеет с одной стороны хвостовик с конусом Морзе № 2 или № 3 для закре- пления в пиноли задней бабки, с другой стороны — полый цилиндр с продольной прорезью, в который вставляется    самовыдвижной    плашкодержатель.  В плашкодержатель ввинчивают направляющий штифт, который перемещается по прорези и предотвращает провертывание плашкодержателя вместе с плашкой.

Перед установкой корпуса приспособления надо проверить правильность положения корпуса задней бабки на ее плите по совпадению вершин конусов переднего и заднего центров.

2. Установить и закрепить плашку в плашкодержателе.

3. Подвести к заготовке и закрепить заднюю бабку.

Минимально выдвинуть пиноль из задней бабки и переместить бабку так, чтобы плашка не доходила до торца заготовки на 3—5 мм.

4. Нарезать резьбу.

Включить станок, вращая маховичок задней баб- ки, подать на заготовку плашку до ее самонавинчи- вания и самовыдвижения плашкодержателя. После этого, вращая маховичок в обратную сторону, поста- вить пиноль в первоначальное положение. Нарезать резьбу на заданную длину и выключить станок.

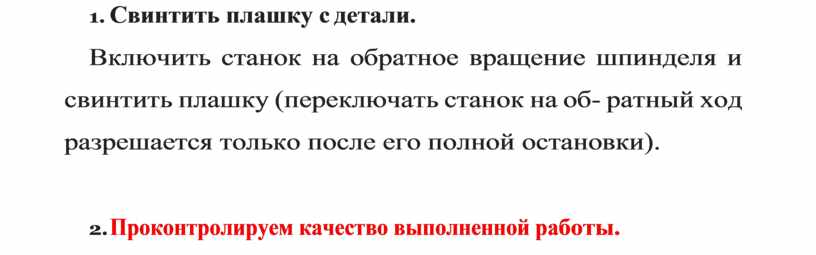

5. Свинтить плашку с детали.

Включить станок на обратное вращение шпинделя и свинтить плашку (переключать станок на об- ратный ход разрешается только после его полной остановки).

6. Проконтролируем качество выполненной работы.
