Интерфейсы подключения периферийных устройств компьютера еще называют коммуникационными портами, так как они отвечают за связь между компьютером и периферийными устройствами. Как правило, основа порта размещается на материнской плате.Все внешние интерфейсы компьютера делятся на два вида, в зависимости от их вида и протокола, используемого для связи с центральным процессором (рисунок 35). Это последовательные и параллельные порты.

Рисунок 35-Порты

Последовательный порт - это интерфейс, через который устройства могут быть подключены с использованием последовательного протокола. Этот протокол позволяет передавать один бит данных за один раз по одной линии.

Параллельный порт работает немного по-другому, обмен данными между периферийным устройством осуществляется параллельно с помощью нескольких линий связи. Большинство портов для современных устройств - параллельны.

В современных компьютерах последовательные порты практически уже не используются они были вытеснены более современными параллельными портами, которые имеют лучшую производительность работы. Но на многих материнских платах все еще есть разъемы для этих интерфейсов. Это сделано для совместимости со старыми устройствами, такими как мыши и клавиатуры.

Разъем PS/2 был разработан корпорацией IBM для подключения мыши и клавиатуры (рисунок 36). Он начал использоваться начиная с устройства персонального компьютера IBM/2. От имени этого компьютера и было образовано имя порта. Интерфейс имеет специальную маркировку - фиолетовый для клавиатуры и зеленый для мыши.

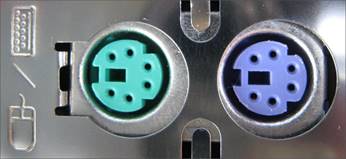

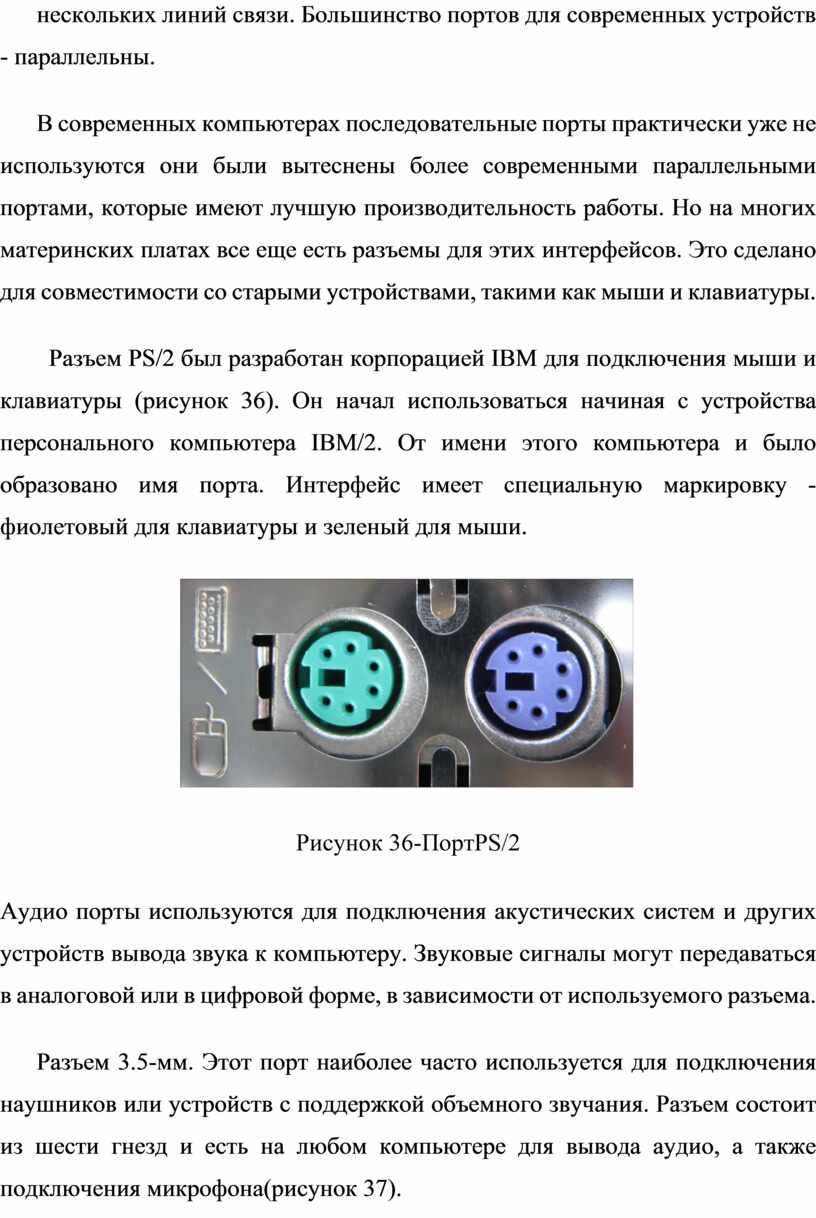

Рисунок 36-ПортPS/2

Аудио порты используются для подключения акустических систем и других устройств вывода звука к компьютеру. Звуковые сигналы могут передаваться в аналоговой или в цифровой форме, в зависимости от используемого разъема.

Разъем 3.5-мм. Этот порт наиболее часто используется для подключения наушников или устройств с поддержкой объемного звучания. Разъем состоит из шести гнезд и есть на любом компьютере для вывода аудио, а также подключения микрофона(рисунок 37).

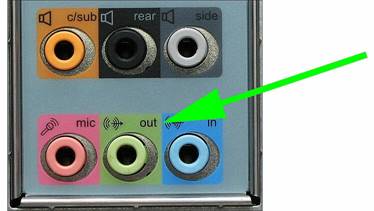

            Рисунок 37-Порты 3.5мм

Порт VGA. Этот порт есть в большинстве компьютеров. Он размещен на видеокарте и предназначен для подключения экранов, проекторов и телевизоров высокой четкости. Это порт типа D-Sub разъем, состоящий из 15 контактов, размещенных в три ряда. Разъем называется DE-15.

Порт VGA - это основной интерфейс для связи между компьютерами и более старыми ЭЛТ-мониторами(рисунок 38).

Рисунок 38-Порт VGA

В связи с увеличением использования цифрового видео, порты VGA заменяются на HDMI

HDMI порт расшифровывается как High Definition Media Interface. Это интерфейс для передачи и приема цифрового видео и аудио сигнала высокой четкости на такие устройства как мониторы компьютера, телевизоры высокой четкости, игровые консоли, камеры. Сейчас HDMI считается стандартным портом для передачи видео данных (рисунок 39).

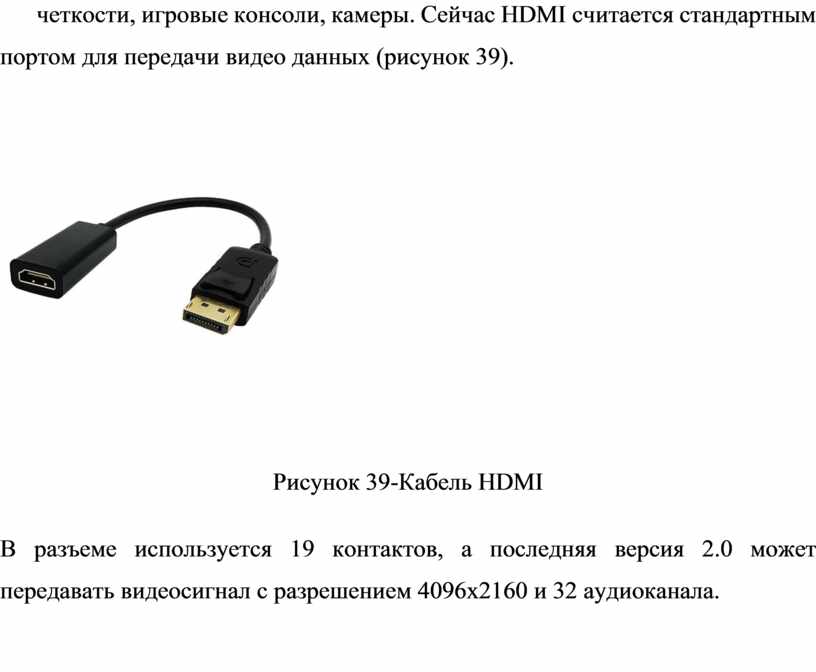

Рисунок 39-Кабель HDMI

В разъеме используется 19 контактов, а последняя версия 2.0 может передавать видеосигнал с разрешением 4096х2160 и 32 аудиоканала.
