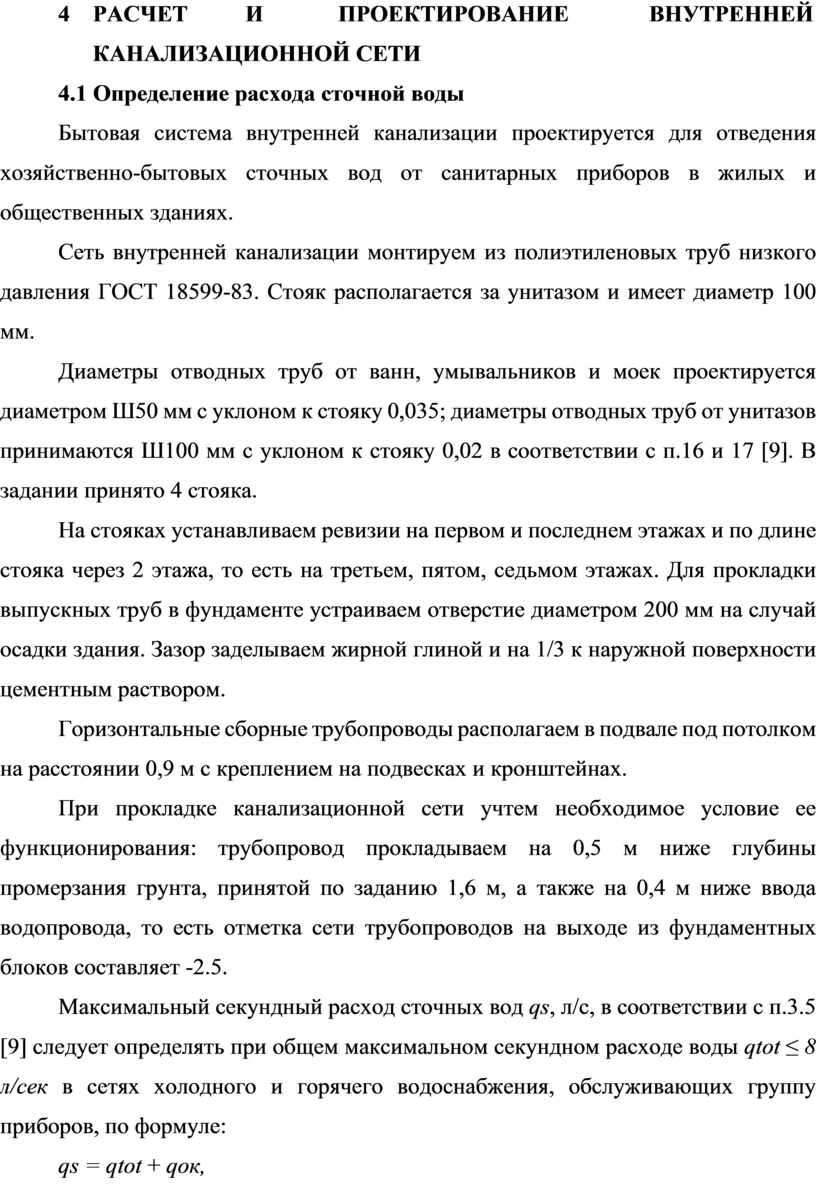

Расчет и проектирование внутренней канализационной сети |
23 |
4.1 |
Определение расхода сточной воды |
23 |
4.2 |
Построение аксонометрической схемы |
25 |
4.3 |
Гидравлический расчет внутренней канализации |
25 |
5 |
Дворовая канализационная сеть |
27 |
|
Заключение |
29 |
|

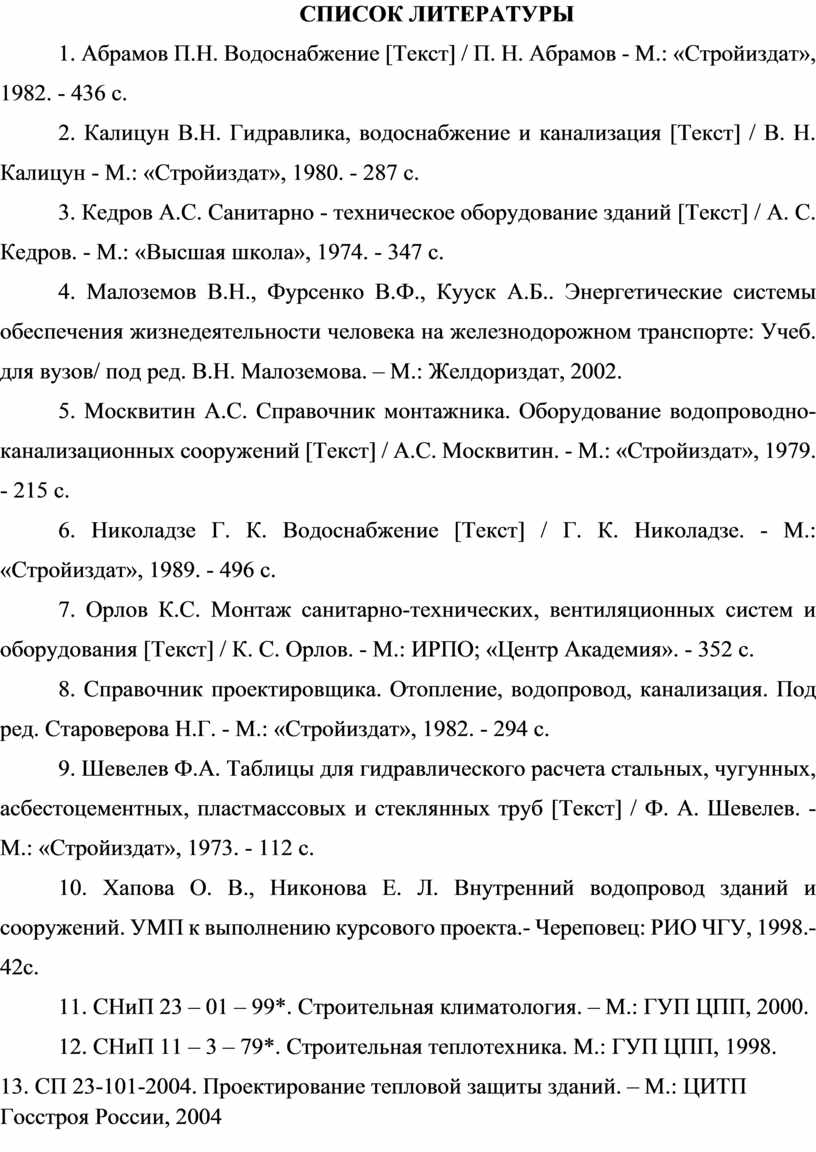

Список литературы |
30 |

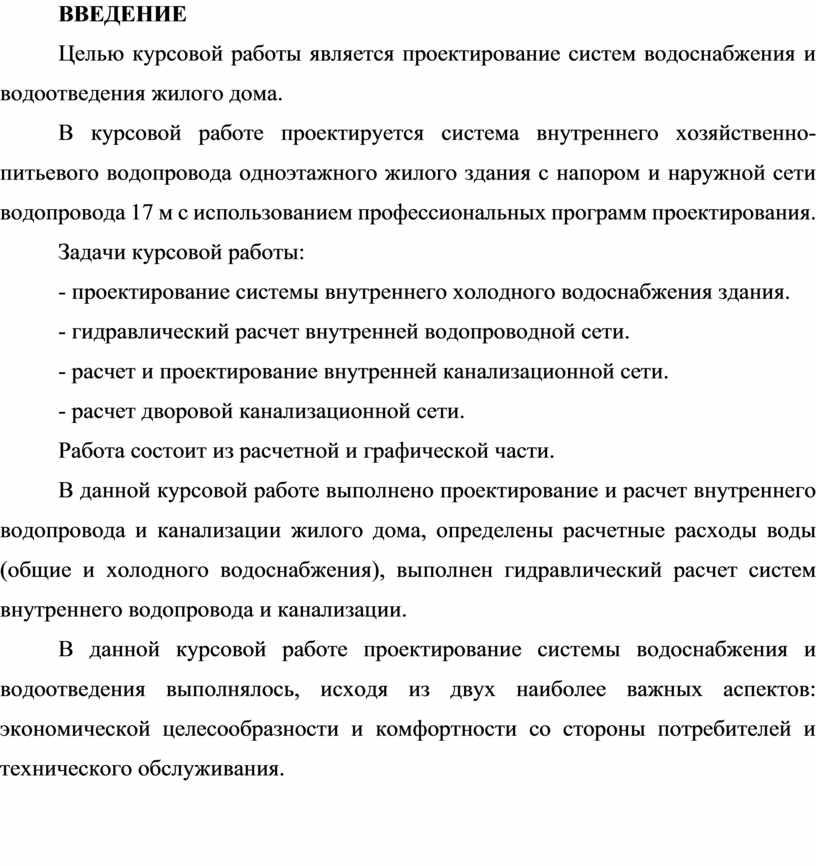

ВВЕДЕНИЕ
Целью курсовой работы является проектирование систем водоснабжения и водоотведения жилого дома.
В курсовой работе проектируется система внутреннего хозяйственно-питьевого водопровода одноэтажного жилого здания с напором и наружной сети водопровода 17 м с использованием профессиональных программ проектирования.
Задачи курсовой работы:
- проектирование системы внутреннего холодного водоснабжения здания.
- гидравлический расчет внутренней водопроводной сети.
- расчет и проектирование внутренней канализационной сети.
- расчет дворовой канализационной сети.
Работа состоит из расчетной и графической части.
В данной курсовой работе выполнено проектирование и расчет внутреннего водопровода и канализации жилого дома, определены расчетные расходы воды (общие и холодного водоснабжения), выполнен гидравлический расчет систем внутреннего водопровода и канализации.
В данной курсовой работе проектирование системы водоснабжения и водоотведения выполнялось, исходя из двух наиболее важных аспектов: экономической целесообразности и комфортности со стороны потребителей и технического обслуживания.

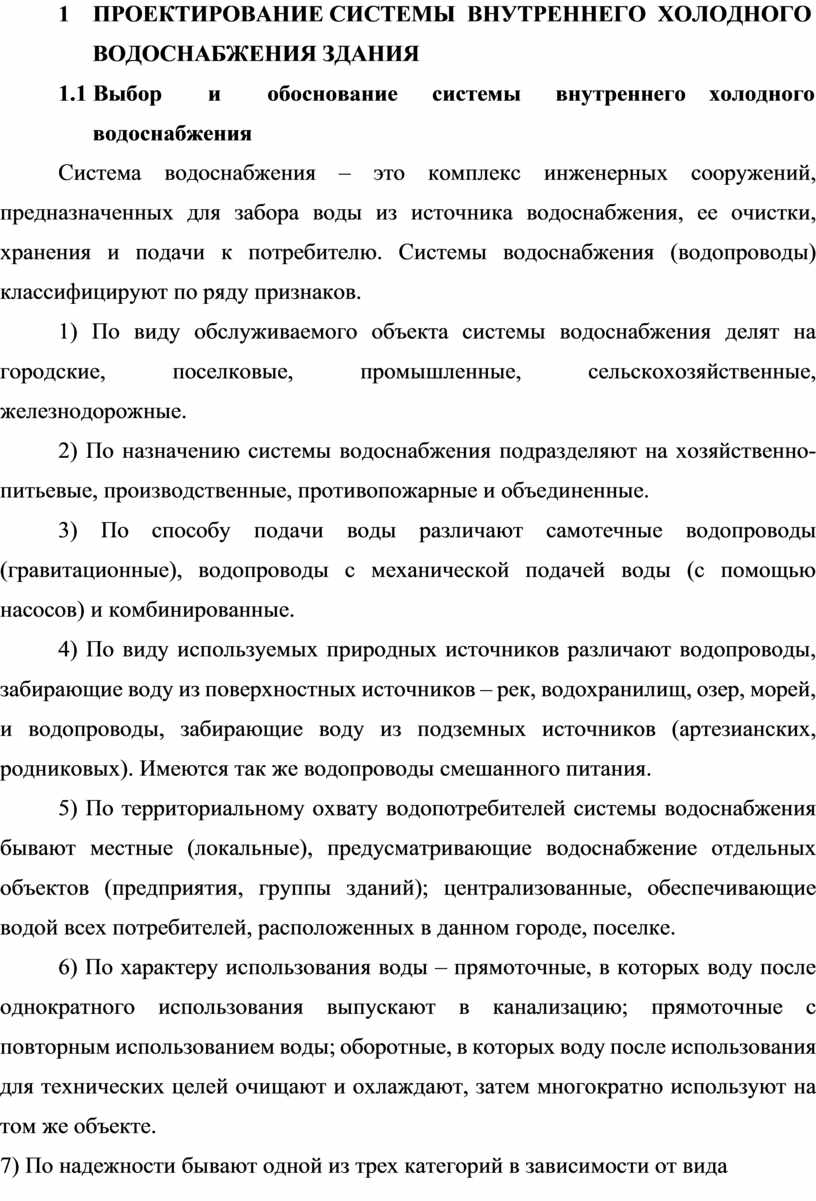

1 ПРОЕКТИРОВАНИЕ СИСТЕМЫ ВНУТРЕННЕГО ХОЛОДНОГО
ВОДОСНАБЖЕНИЯ ЗДАНИЯ
1.1 Выбор и обоснование системы внутреннего холодного
водоснабжения
Система водоснабжения – это комплекс инженерных сооружений, предназначенных для забора воды из источника водоснабжения, ее очистки, хранения и подачи к потребителю. Системы водоснабжения (водопроводы) классифицируют по ряду признаков.
1) По виду обслуживаемого объекта системы водоснабжения делят на городские, поселковые, промышленные, сельскохозяйственные, железнодорожные.
2) По назначению системы водоснабжения подразделяют на хозяйственно-питьевые, производственные, противопожарные и объединенные.
3) По способу подачи воды различают самотечные водопроводы (гравитационные), водопроводы с механической подачей воды (с помощью насосов) и комбинированные.
4) По виду используемых природных источников различают водопроводы, забирающие воду из поверхностных источников – рек, водохранилищ, озер, морей, и водопроводы, забирающие воду из подземных источников (артезианских, родниковых). Имеются так же водопроводы смешанного питания.
5) По территориальному охвату водопотребителей системы водоснабжения бывают местные (локальные), предусматривающие водоснабжение отдельных объектов (предприятия, группы зданий); централизованные, обеспечивающие водой всех потребителей, расположенных в данном городе, поселке.
6) По характеру использования воды – прямоточные, в которых воду после однократного использования выпускают в канализацию; прямоточные с повторным использованием воды; оборотные, в которых воду после использования для технических целей очищают и охлаждают, затем многократно используют на том же объекте.
7) По надежности бывают одной из трех категорий в зависимости от вида промышленного предприятия и требований бесперебойности подачи воды.

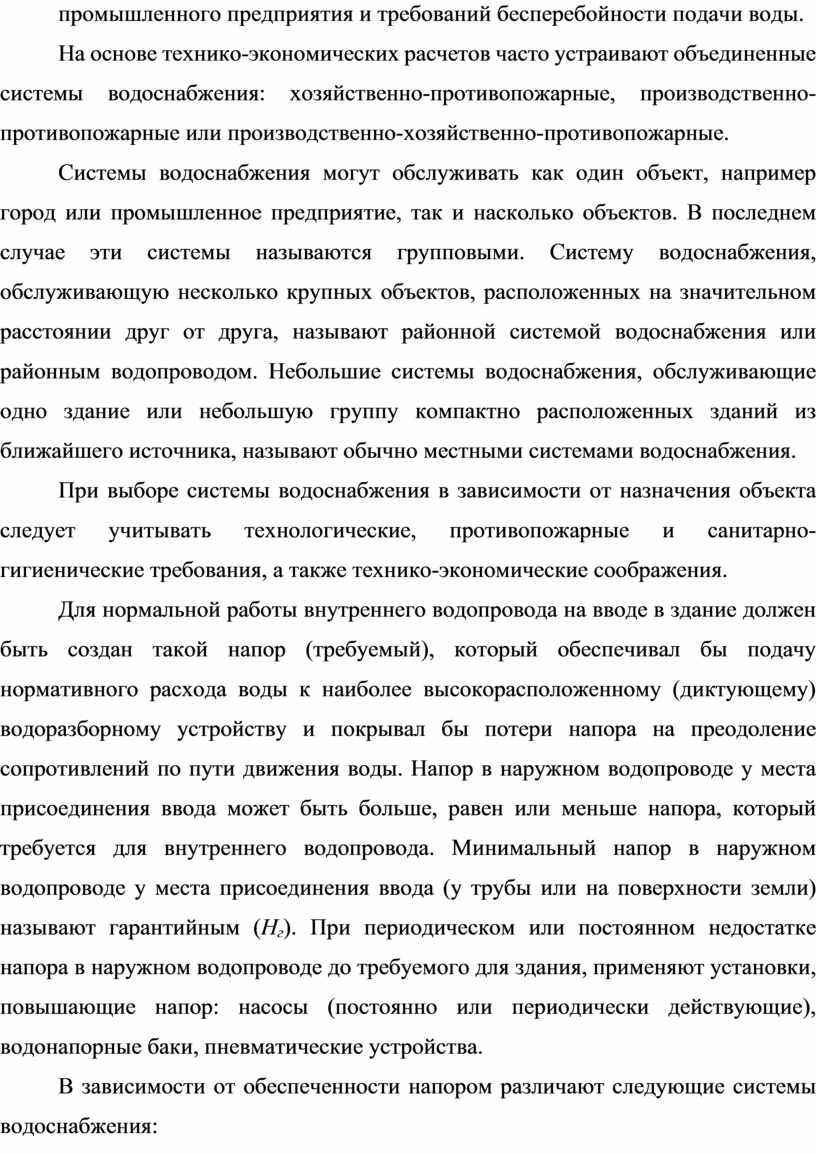

На основе технико-экономических расчетов часто устраивают объединенные системы водоснабжения: хозяйственно-противопожарные, производственно-противопожарные или производственно-хозяйственно-противопожарные.
Системы водоснабжения могут обслуживать как один объект, например город или промышленное предприятие, так и насколько объектов. В последнем случае эти системы называются групповыми. Систему водоснабжения, обслуживающую несколько крупных объектов, расположенных на значительном расстоянии друг от друга, называют районной системой водоснабжения или районным водопроводом. Небольшие системы водоснабжения, обслуживающие одно здание или небольшую группу компактно расположенных зданий из ближайшего источника, называют обычно местными системами водоснабжения.
При выборе системы водоснабжения в зависимости от назначения объекта следует учитывать технологические, противопожарные и санитарно-гигиенические требования, а также технико-экономические соображения.
Для нормальной работы внутреннего водопровода на вводе в здание должен быть создан такой напор (требуемый), который обеспечивал бы подачу нормативного расхода воды к наиболее высокорасположенному (диктующему) водоразборному устройству и покрывал бы потери напора на преодоление сопротивлений по пути движения воды. Напор в наружном водопроводе у места присоединения ввода может быть больше, равен или меньше напора, который требуется для внутреннего водопровода. Минимальный напор в наружном водопроводе у места присоединения ввода (у трубы или на поверхности земли) называют гарантийным (Нг). При периодическом или постоянном недостатке напора в наружном водопроводе до требуемого для здания, применяют установки, повышающие напор: насосы (постоянно или периодически действующие), водонапорные баки, пневматические устройства.
В зависимости от обеспеченности напором различают следующие системы водоснабжения:
1) Система, действующая под напором в наружном водопроводе.
Ее применяют, когда гарантийный напор в наружном водопроводе у места присоединения ввода постоянно больше напора, необходимого для нормальной работы всех водоразборных устройств, или равен ему. Такая система является самой простой и наиболее распространенной.
2) Система с водонапорным баком без повысительной насосной установки.
Ее применяют, когда гарантийный напор в наружном водопроводе в часы наибольшего водопотребления, ниже требуемого для здания, а в другие часы суток - выше требуемого. В часы недостаточного напора потребители обеспечиваются водой из водонапорного бака, накапливающего ее в часы избыточного напора.
3) Система с повысительной насосной установкой без водонапорного бака.
Ее применяют, когда режим водопотребления в здании равномерен, а напор в наружном водопроводе постоянно или периодически ниже требуемого для здания.
4) Система с водонапорным баком и повысителной насосной установкой.
Ее применяют при недостаточности гарантийного напора в наружном водопроводе и при неравномерном потреблении воды в здании в течение суток. Водонапорный бак, принимающий избыток воды или восполняющий ее недостаток при работе сети, включают в систему как регулирующую емкость для повышения экономичности работы повысительной насосной установки. При наличии бака повысительные насосы обычно автоматизируют.
В отдельных случаях вместо водонапорного бака применяют пневматическую установку, состоящую из водяного и воздушного баков или одного воздушного бака, оснащенных специальным оборудованием (компрессорами, клапанами, манометрами и др.). Такая система водоснабжения называется системой с повысительными насосами и пневматической установкой.
В многоэтажных зданиях проектируют зонные системы водоснабжения. Нижняя зона будет работать под напором наружного водопровода, а верхняя – от повысительных насосов. Высота зоны определяется максимально допустимым гидростатическим напором в самой нижней точке сети

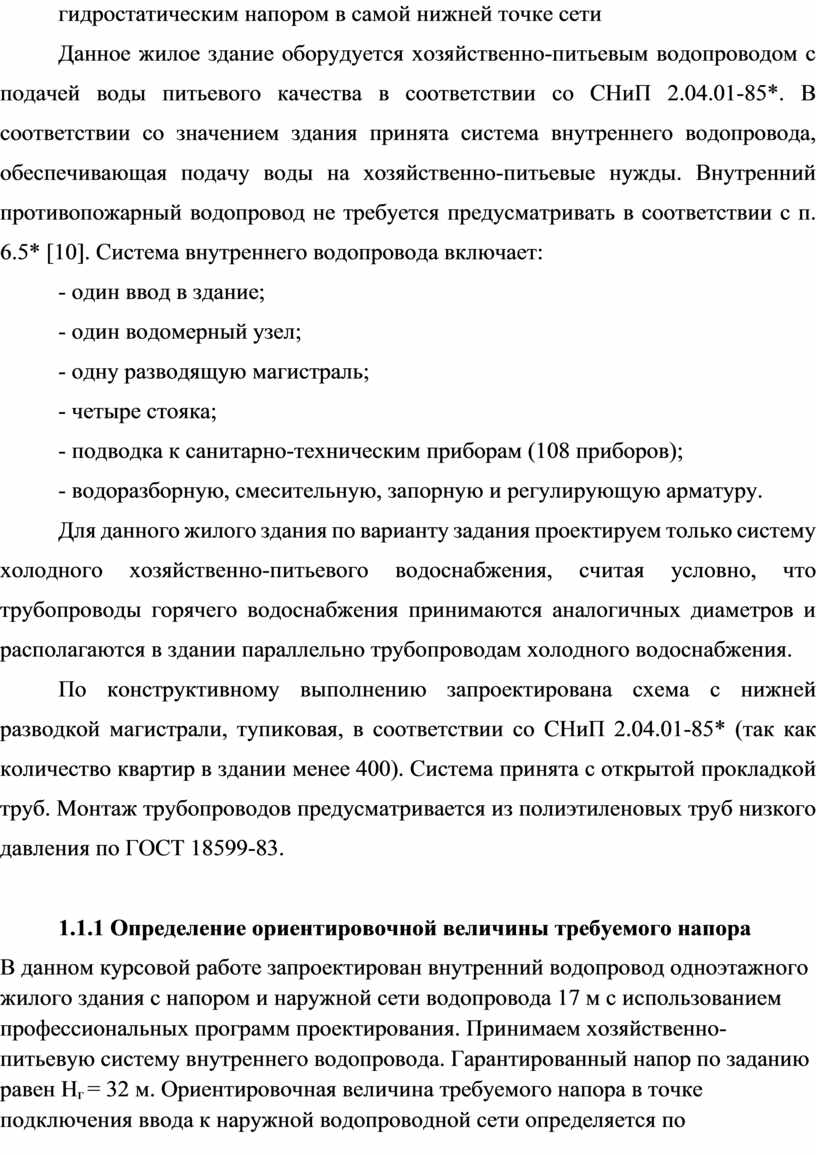

Данное жилое здание оборудуется хозяйственно-питьевым водопроводом с подачей воды питьевого качества в соответствии со СНиП 2.04.01-85*. В соответствии со значением здания принята система внутреннего водопровода, обеспечивающая подачу воды на хозяйственно-питьевые нужды. Внутренний противопожарный водопровод не требуется предусматривать в соответствии с п. 6.5* [10]. Система внутреннего водопровода включает:
- один ввод в здание;
- один водомерный узел;
- одну разводящую магистраль;
- четыре стояка;
- подводка к санитарно-техническим приборам (108 приборов);
- водоразборную, смесительную, запорную и регулирующую арматуру.
Для данного жилого здания по варианту задания проектируем только систему холодного хозяйственно-питьевого водоснабжения, считая условно, что трубопроводы горячего водоснабжения принимаются аналогичных диаметров и располагаются в здании параллельно трубопроводам холодного водоснабжения.
По конструктивному выполнению запроектирована схема с нижней разводкой магистрали, тупиковая, в соответствии со СНиП 2.04.01-85* (так как количество квартир в здании менее 400). Система принята с открытой прокладкой труб. Монтаж трубопроводов предусматривается из полиэтиленовых труб низкого давления по ГОСТ 18599-83.
1.1.1 Определение ориентировочной величины требуемого напора
В данном курсовой работе запроектирован внутренний водопровод одноэтажного жилого здания с напором и наружной сети водопровода 17 м с использованием профессиональных программ проектирования. Принимаем хозяйственно-питьевую систему внутреннего водопровода. Гарантированный напор по заданию равен Нг = 32 м. Ориентировочная величина требуемого напора в точке подключения ввода к наружной водопроводной сети определяется по формуле:
м.

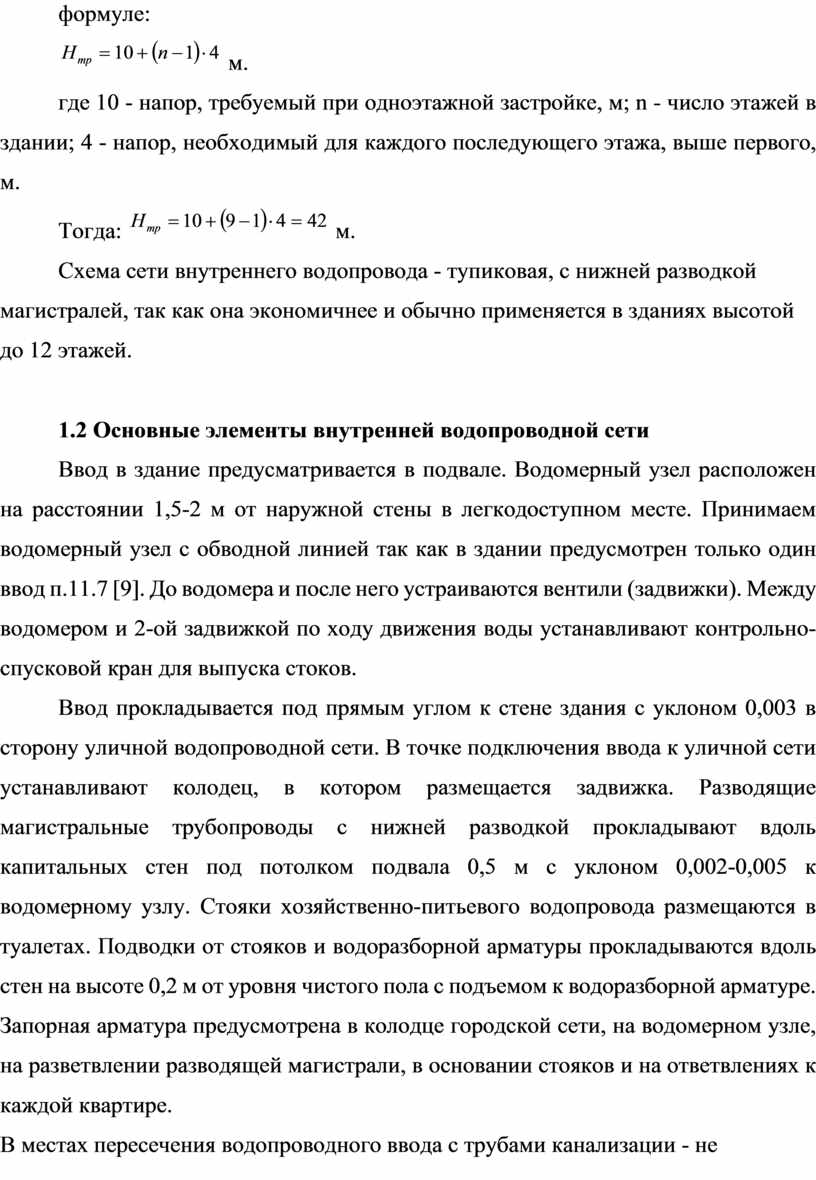

где 10 - напор, требуемый при одноэтажной застройке, м; n - число этажей в здании; 4 - напор, необходимый для каждого последующего этажа, выше первого, м.
Тогда: м.
Схема сети внутреннего водопровода - тупиковая, с нижней разводкой магистралей, так как она экономичнее и обычно применяется в зданиях высотой до 12 этажей.
1.2 Основные элементы внутренней водопроводной сети
Ввод в здание предусматривается в подвале. Водомерный узел расположен на расстоянии 1,5-2 м от наружной стены в легкодоступном месте. Принимаем водомерный узел с обводной линией так как в здании предусмотрен только один ввод п.11.7 [9]. До водомера и после него устраиваются вентили (задвижки). Между водомером и 2-ой задвижкой по ходу движения воды устанавливают контрольно-спусковой кран для выпуска стоков.
Ввод прокладывается под прямым углом к стене здания с уклоном 0,003 в сторону уличной водопроводной сети. В точке подключения ввода к уличной сети устанавливают колодец, в котором размещается задвижка. Разводящие магистральные трубопроводы с нижней разводкой прокладывают вдоль капитальных стен под потолком подвала 0,5 м с уклоном 0,002-0,005 к водомерному узлу. Стояки хозяйственно-питьевого водопровода размещаются в туалетах. Подводки от стояков и водоразборной арматуры прокладываются вдоль стен на высоте 0,2 м от уровня чистого пола с подъемом к водоразборной арматуре. Запорная арматура предусмотрена в колодце городской сети, на водомерном узле, на разветвлении разводящей магистрали, в основании стояков и на ответвлениях к каждой квартире.
В местах пересечения водопроводного ввода с трубами канализации - не менее 0,4 м., причем ввод должен быть выше труб канализации.

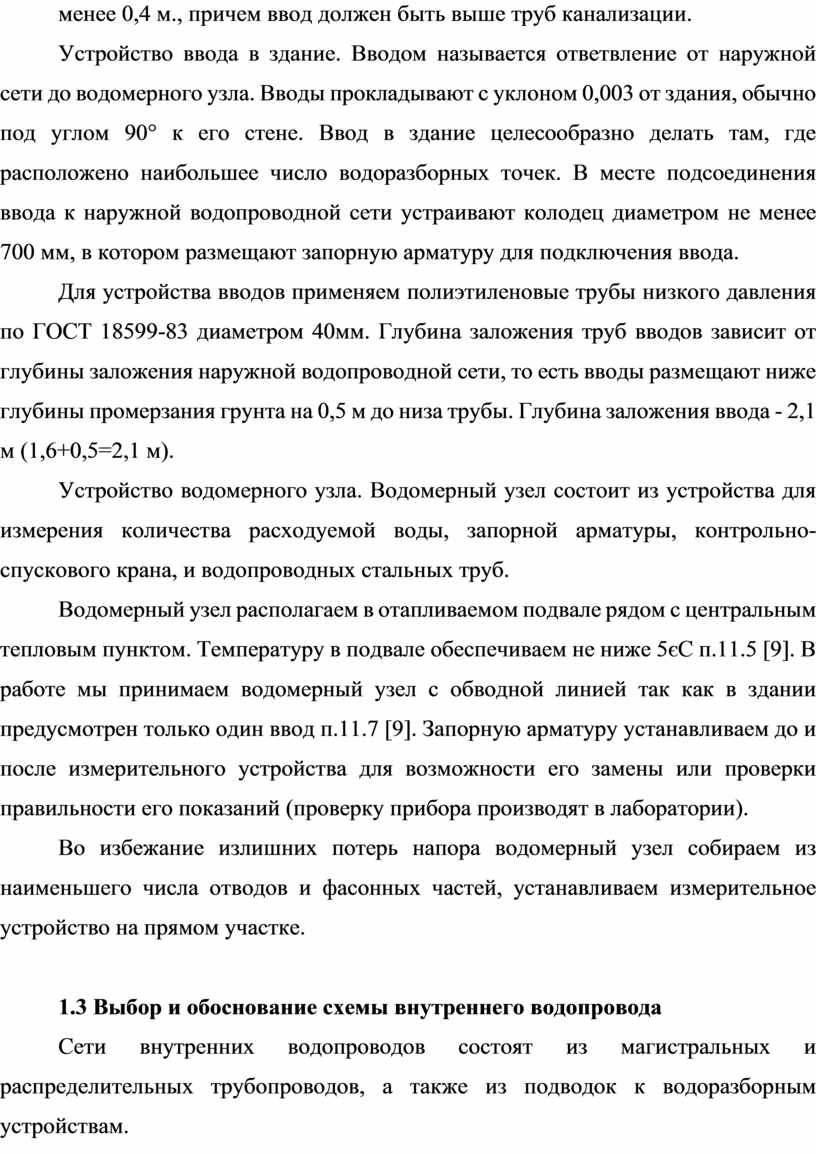

Устройство ввода в здание. Вводом называется ответвление от наружной сети до водомерного узла. Вводы прокладывают с уклоном 0,003 от здания, обычно под углом 90° к его стене. Ввод в здание целесообразно делать там, где расположено наибольшее число водоразборных точек. В месте подсоединения ввода к наружной водопроводной сети устраивают колодец диаметром не менее 700 мм, в котором размещают запорную арматуру для подключения ввода.
Для устройства вводов применяем полиэтиленовые трубы низкого давления по ГОСТ 18599-83 диаметром 40мм. Глубина заложения труб вводов зависит от глубины заложения наружной водопроводной сети, то есть вводы размещают ниже глубины промерзания грунта на 0,5 м до низа трубы. Глубина заложения ввода - 2,1 м (1,6+0,5=2,1 м).
Устройство водомерного узла. Водомерный узел состоит из устройства для измерения количества расходуемой воды, запорной арматуры, контрольно-спускового крана, и водопроводных стальных труб.
Водомерный узел располагаем в отапливаемом подвале рядом с центральным тепловым пунктом. Температуру в подвале обеспечиваем не ниже 5єC п.11.5 [9]. В работе мы принимаем водомерный узел с обводной линией так как в здании предусмотрен только один ввод п.11.7 [9]. Запорную арматуру устанавливаем до и после измерительного устройства для возможности его замены или проверки правильности его показаний (проверку прибора производят в лаборатории).
Во избежание излишних потерь напора водомерный узел собираем из наименьшего числа отводов и фасонных частей, устанавливаем измерительное устройство на прямом участке.
1.3 Выбор и обоснование схемы внутреннего водопровода
Сети внутренних водопроводов состоят из магистральных и распределительных трубопроводов, а также из подводок к водоразборным устройствам.

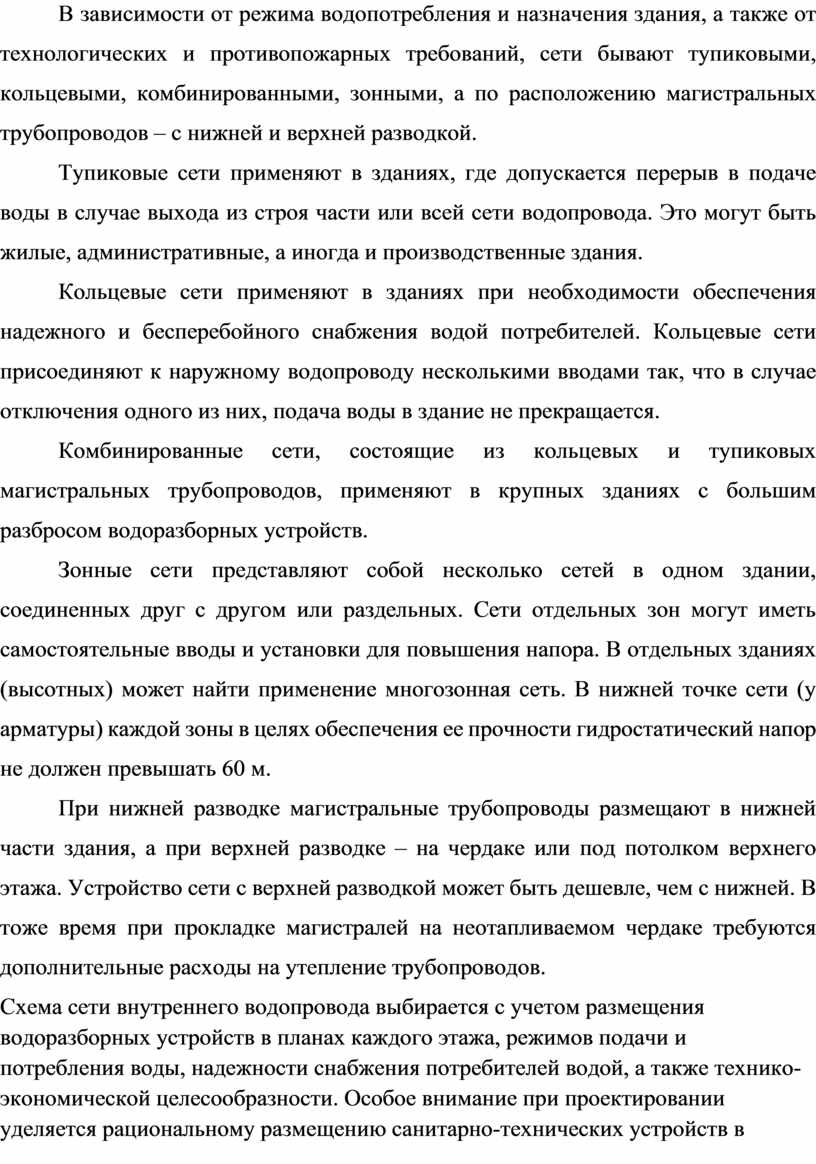

В зависимости от режима водопотребления и назначения здания, а также от технологических и противопожарных требований, сети бывают тупиковыми, кольцевыми, комбинированными, зонными, а по расположению магистральных трубопроводов – с нижней и верхней разводкой.
Тупиковые сети применяют в зданиях, где допускается перерыв в подаче воды в случае выхода из строя части или всей сети водопровода. Это могут быть жилые, административные, а иногда и производственные здания.
Кольцевые сети применяют в зданиях при необходимости обеспечения надежного и бесперебойного снабжения водой потребителей. Кольцевые сети присоединяют к наружному водопроводу несколькими вводами так, что в случае отключения одного из них, подача воды в здание не прекращается.
Комбинированные сети, состоящие из кольцевых и тупиковых магистральных трубопроводов, применяют в крупных зданиях с большим разбросом водоразборных устройств.
Зонные сети представляют собой несколько сетей в одном здании, соединенных друг с другом или раздельных. Сети отдельных зон могут иметь самостоятельные вводы и установки для повышения напора. В отдельных зданиях (высотных) может найти применение многозонная сеть. В нижней точке сети (у арматуры) каждой зоны в целях обеспечения ее прочности гидростатический напор не должен превышать 60 м.
При нижней разводке магистральные трубопроводы размещают в нижней части здания, а при верхней разводке – на чердаке или под потолком верхнего этажа. Устройство сети с верхней разводкой может быть дешевле, чем с нижней. В тоже время при прокладке магистралей на неотапливаемом чердаке требуются дополнительные расходы на утепление трубопроводов.
Схема сети внутреннего водопровода выбирается с учетом размещения водоразборных устройств в планах каждого этажа, режимов подачи и потребления воды, надежности снабжения потребителей водой, а также технико-экономической целесообразности. Особое внимание при проектировании уделяется рациональному размещению санитарно-технических устройств в здании

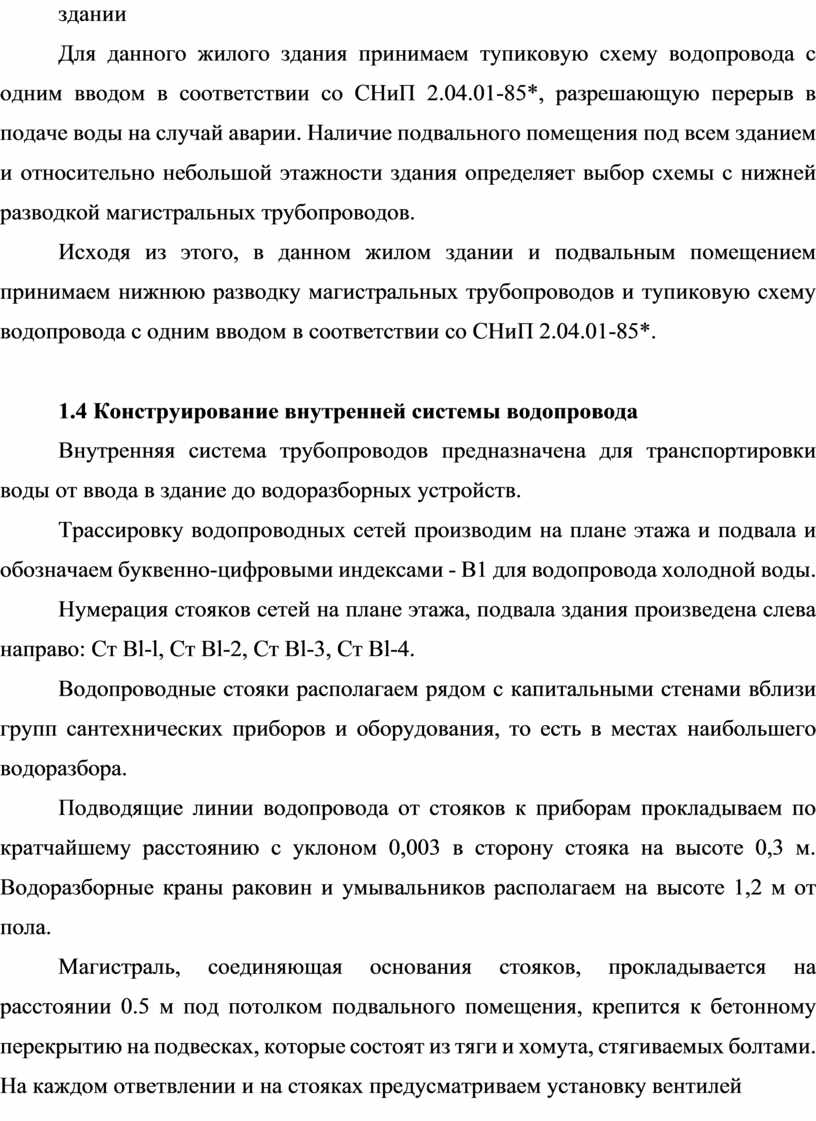

Для данного жилого здания принимаем тупиковую схему водопровода с одним вводом в соответствии со СНиП 2.04.01-85*, разрешающую перерыв в подаче воды на случай аварии. Наличие подвального помещения под всем зданием и относительно небольшой этажности здания определяет выбор схемы с нижней разводкой магистральных трубопроводов.
Исходя из этого, в данном жилом здании и подвальным помещением принимаем нижнюю разводку магистральных трубопроводов и тупиковую схему водопровода с одним вводом в соответствии со СНиП 2.04.01-85*.
1.4 Конструирование внутренней системы водопровода
Внутренняя система трубопроводов предназначена для транспортировки воды от ввода в здание до водоразборных устройств.
Трассировку водопроводных сетей производим на плане этажа и подвала и обозначаем буквенно-цифровыми индексами - В1 для водопровода холодной воды.
Нумерация стояков сетей на плане этажа, подвала здания произведена слева направо: Ст Bl-l, Ст Bl-2, Ст Bl-3, Ст Bl-4.
Водопроводные стояки располагаем рядом с капитальными стенами вблизи групп сантехнических приборов и оборудования, то есть в местах наибольшего водоразбора.
Подводящие линии водопровода от стояков к приборам прокладываем по кратчайшему расстоянию с уклоном 0,003 в сторону стояка на высоте 0,3 м. Водоразборные краны раковин и умывальников располагаем на высоте 1,2 м от пола.
Магистраль, соединяющая основания стояков, прокладывается на расстоянии 0.5 м под потолком подвального помещения, крепится к бетонному перекрытию на подвесках, которые состоят из тяги и хомута, стягиваемых болтами.
На каждом ответвлении и на стояках предусматриваем установку вентилей для возможности отключения стояков при авариях и ремонтах. В целях осуществления опорожнения системы на магистральных трубопроводах предусматриваем уклон 0,003 в сторону ввода.
При монтаже трубопроводов используем полиэтиленовые трубы низкого давления по ГОСТ 18599-83.

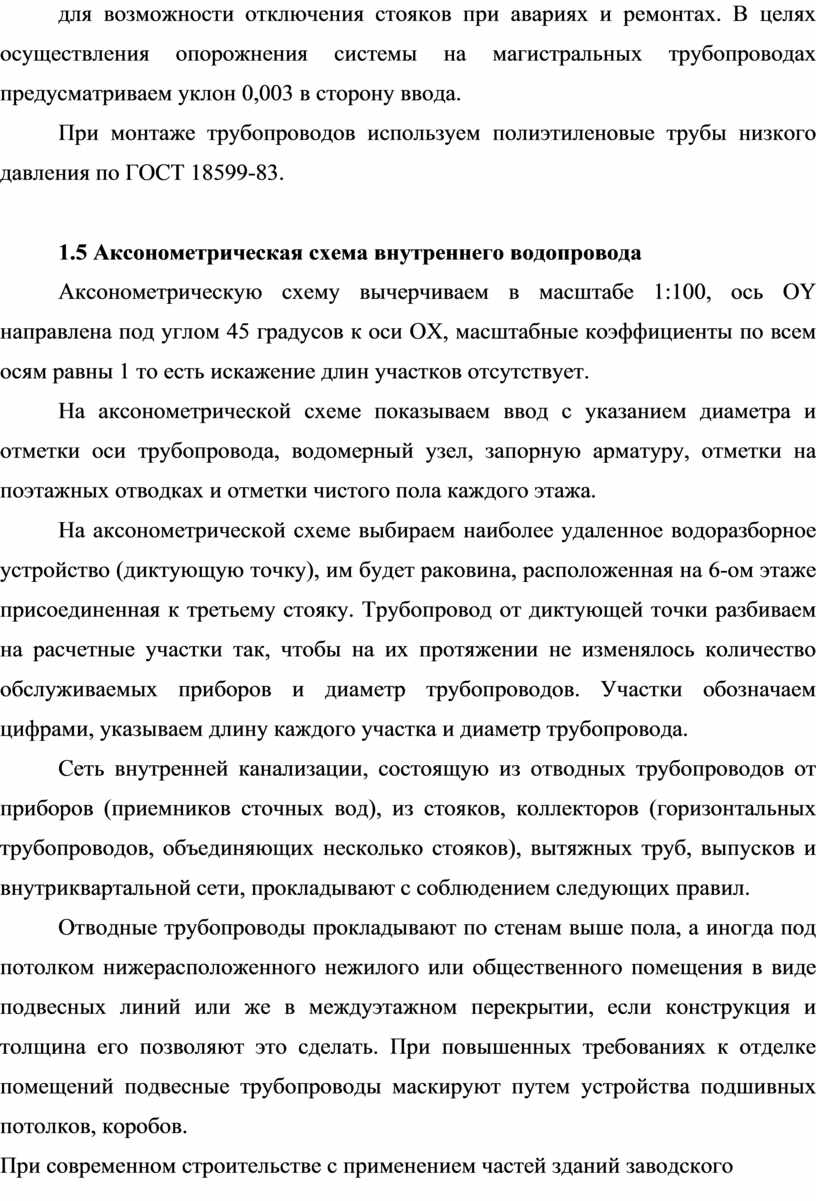

1.5 Аксонометрическая схема внутреннего водопровода
Аксонометрическую схему вычерчиваем в масштабе 1:100, ось OY направлена под углом 45 градусов к оси OX, масштабные коэффициенты по всем осям равны 1 то есть искажение длин участков отсутствует.
На аксонометрической схеме показываем ввод с указанием диаметра и отметки оси трубопровода, водомерный узел, запорную арматуру, отметки на поэтажных отводках и отметки чистого пола каждого этажа.
На аксонометрической схеме выбираем наиболее удаленное водоразборное устройство (диктующую точку), им будет раковина, расположенная на 6-ом этаже присоединенная к третьему стояку. Трубопровод от диктующей точки разбиваем на расчетные участки так, чтобы на их протяжении не изменялось количество обслуживаемых приборов и диаметр трубопроводов. Участки обозначаем цифрами, указываем длину каждого участка и диаметр трубопровода.
Сеть внутренней канализации, состоящую из отводных трубопроводов от приборов (приемников сточных вод), из стояков, коллекторов (горизонтальных трубопроводов, объединяющих несколько стояков), вытяжных труб, выпусков и внутриквартальной сети, прокладывают с соблюдением следующих правил.
Отводные трубопроводы прокладывают по стенам выше пола, а иногда под потолком нижерасположенного нежилого или общественного помещения в виде подвесных линий или же в междуэтажном перекрытии, если конструкция и толщина его позволяют это сделать. При повышенных требованиях к отделке помещений подвесные трубопроводы маскируют путем устройства подшивных потолков, коробов.

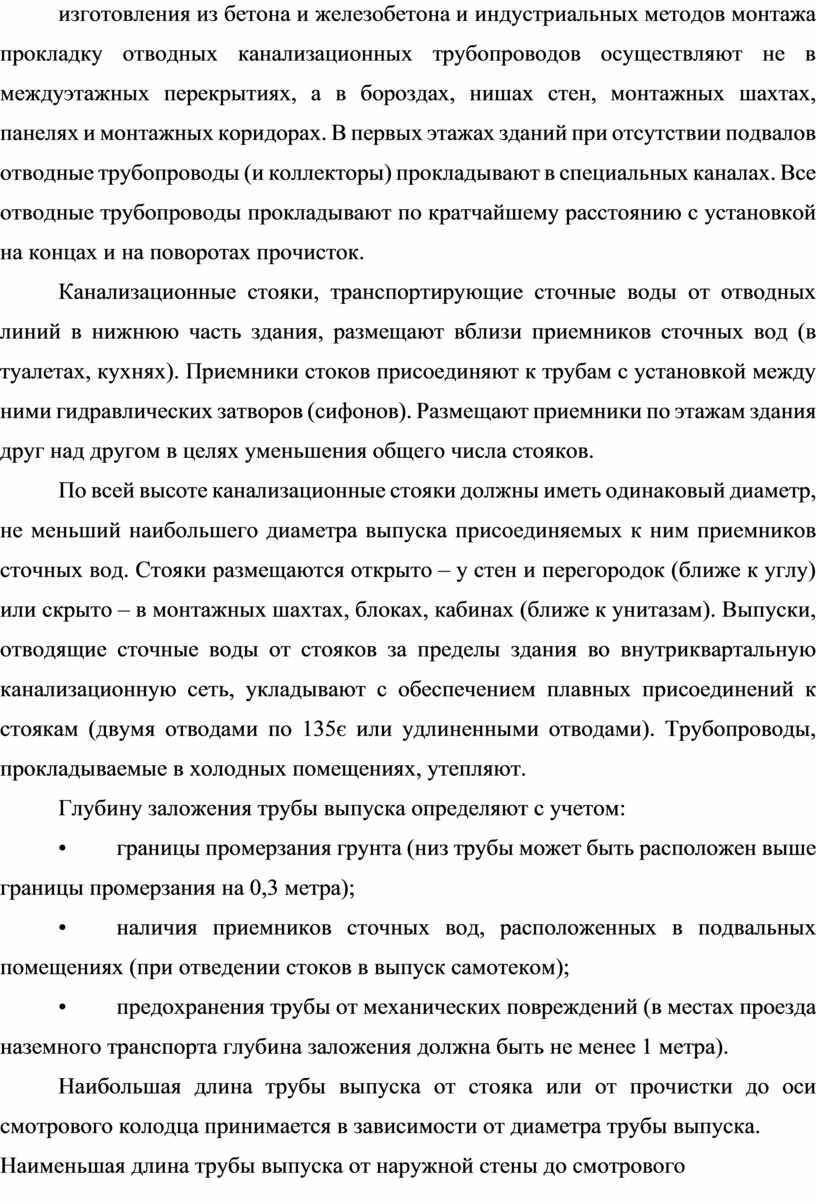

При современном строительстве с применением частей зданий заводского изготовления из бетона и железобетона и индустриальных методов монтажа прокладку отводных канализационных трубопроводов осуществляют не в междуэтажных перекрытиях, а в бороздах, нишах стен, монтажных шахтах, панелях и монтажных коридорах. В первых этажах зданий при отсутствии подвалов отводные трубопроводы (и коллекторы) прокладывают в специальных каналах. Все отводные трубопроводы прокладывают по кратчайшему расстоянию с установкой на концах и на поворотах прочисток.
Канализационные стояки, транспортирующие сточные воды от отводных линий в нижнюю часть здания, размещают вблизи приемников сточных вод (в туалетах, кухнях). Приемники стоков присоединяют к трубам с установкой между ними гидравлических затворов (сифонов). Размещают приемники по этажам здания друг над другом в целях уменьшения общего числа стояков.
По всей высоте канализационные стояки должны иметь одинаковый диаметр, не меньший наибольшего диаметра выпуска присоединяемых к ним приемников сточных вод. Стояки размещаются открыто – у стен и перегородок (ближе к углу) или скрыто – в монтажных шахтах, блоках, кабинах (ближе к унитазам). Выпуски, отводящие сточные воды от стояков за пределы здания во внутриквартальную канализационную сеть, укладывают с обеспечением плавных присоединений к стоякам (двумя отводами по 135є или удлиненными отводами). Трубопроводы, прокладываемые в холодных помещениях, утепляют.
Глубину заложения трубы выпуска определяют с учетом:
• границы промерзания грунта (низ трубы может быть расположен выше границы промерзания на 0,3 метра);
• наличия приемников сточных вод, расположенных в подвальных помещениях (при отведении стоков в выпуск самотеком);
• предохранения трубы от механических повреждений (в местах проезда наземного транспорта глубина заложения должна быть не менее 1 метра).
Наибольшая длина трубы выпуска от стояка или от прочистки до оси смотрового колодца принимается в зависимости от диаметра трубы выпуска.

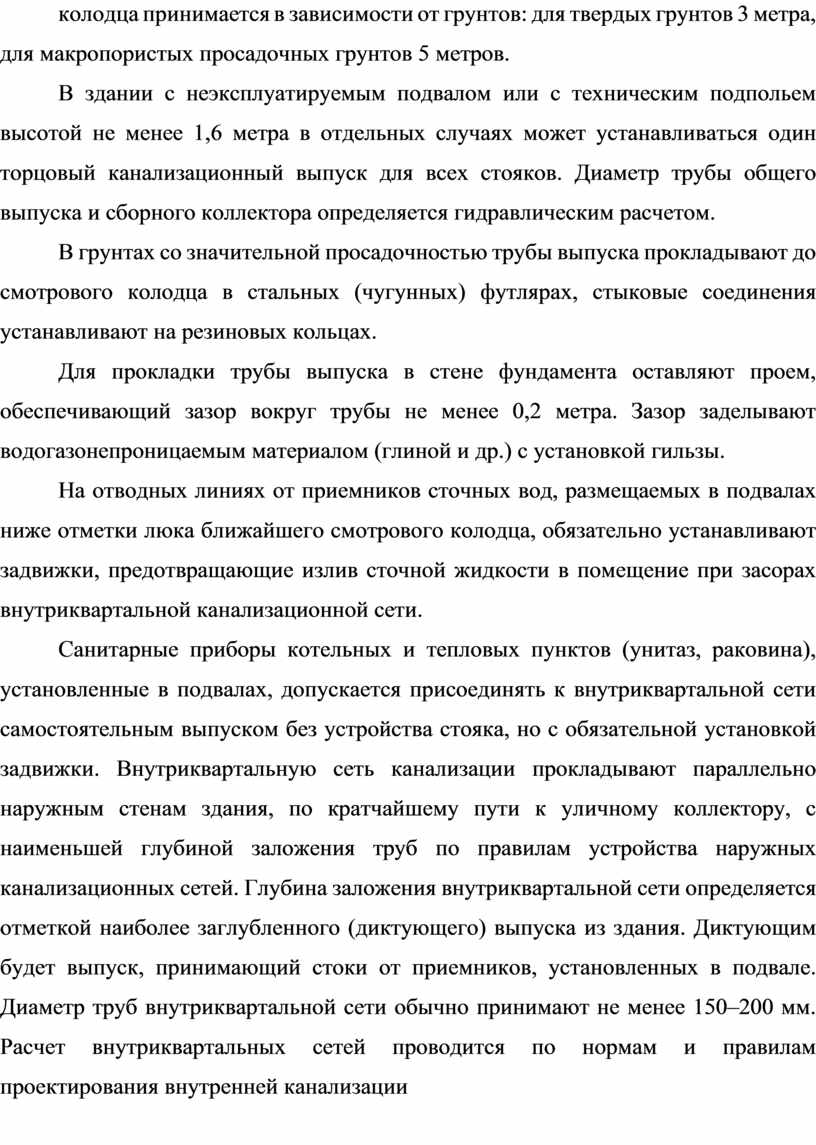

Наименьшая длина трубы выпуска от наружной стены до смотрового колодца принимается в зависимости от грунтов: для твердых грунтов 3 метра, для макропористых просадочных грунтов 5 метров.
В здании с неэксплуатируемым подвалом или с техническим подпольем высотой не менее 1,6 метра в отдельных случаях может устанавливаться один торцовый канализационный выпуск для всех стояков. Диаметр трубы общего выпуска и сборного коллектора определяется гидравлическим расчетом.
В грунтах со значительной просадочностью трубы выпуска прокладывают до смотрового колодца в стальных (чугунных) футлярах, стыковые соединения устанавливают на резиновых кольцах.
Для прокладки трубы выпуска в стене фундамента оставляют проем, обеспечивающий зазор вокруг трубы не менее 0,2 метра. Зазор заделывают водогазонепроницаемым материалом (глиной и др.) с установкой гильзы.
На отводных линиях от приемников сточных вод, размещаемых в подвалах ниже отметки люка ближайшего смотрового колодца, обязательно устанавливают задвижки, предотвращающие излив сточной жидкости в помещение при засорах внутриквартальной канализационной сети.
Санитарные приборы котельных и тепловых пунктов (унитаз, раковина), установленные в подвалах, допускается присоединять к внутриквартальной сети самостоятельным выпуском без устройства стояка, но с обязательной установкой задвижки. Внутриквартальную сеть канализации прокладывают параллельно наружным стенам здания, по кратчайшему пути к уличному коллектору, с наименьшей глубиной заложения труб по правилам устройства наружных канализационных сетей. Глубина заложения внутриквартальной сети определяется отметкой наиболее заглубленного (диктующего) выпуска из здания. Диктующим будет выпуск, принимающий стоки от приемников, установленных в подвале. Диаметр труб внутриквартальной сети обычно принимают не менее 150–200 мм. Расчет внутриквартальных сетей проводится по нормам и правилам проектирования внутренней канализации

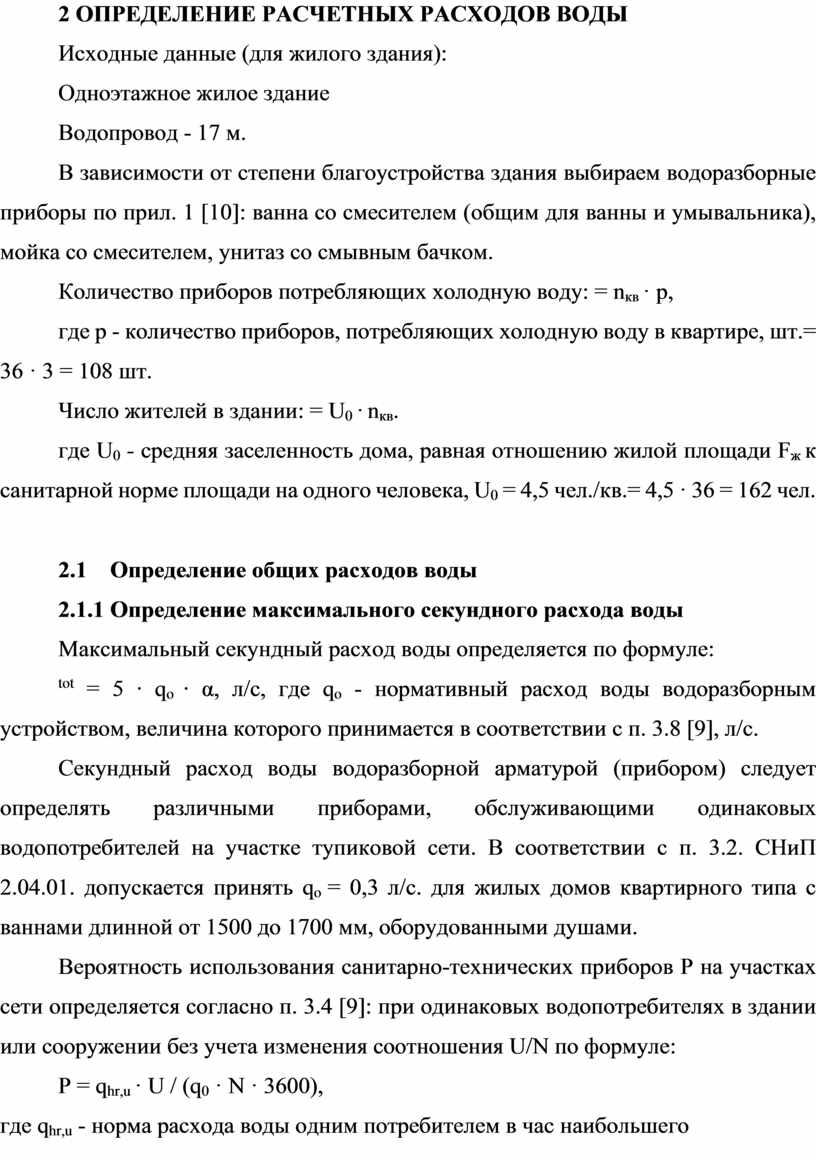

2 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ВОДЫ
Исходные данные (для жилого здания):
Одноэтажное жилое здание
Водопровод - 17 м.
В зависимости от степени благоустройства здания выбираем водоразборные приборы по прил. 1 [10]: ванна со смесителем (общим для ванны и умывальника), мойка со смесителем, унитаз со смывным бачком.
Количество приборов потребляющих холодную воду: = nкв · p,
где p - количество приборов, потребляющих холодную воду в квартире, шт.= 36 · 3 = 108 шт.
Число жителей в здании: = U0 · nкв.
где U0 - средняя заселенность дома, равная отношению жилой площади Fж к санитарной норме площади на одного человека, U0 = 4,5 чел./кв.= 4,5 · 36 = 162 чел.
2.1 Определение общих расходов воды
2.1.1 Определение максимального секундного расхода воды
Максимальный секундный расход воды определяется по формуле:
tot = 5 ∙ qо ∙ α, л/с, где qо - нормативный расход воды водоразборным устройством, величина которого принимается в соответствии с п. 3.8 [9], л/с.
Секундный расход воды водоразборной арматурой (прибором) следует определять различными приборами, обслуживающими одинаковых водопотребителей на участке тупиковой сети. В соответствии с п. 3.2. СНиП 2.04.01. допускается принять qо = 0,3 л/с. для жилых домов квартирного типа с ваннами длинной от 1500 до 1700 мм, оборудованными душами.
Вероятность использования санитарно-технических приборов Р на участках сети определяется согласно п. 3.4 [9]: при одинаковых водопотребителях в здании или сооружении без учета изменения соотношения U/N по формуле:
Р = qhr,u · U / (q0 · N · 3600),
где qhr,u - норма расхода воды одним потребителем в час наибольшего водопотребления, принимается согласно прил. 3 [9]: qhr,u = 15,6 л/ч.

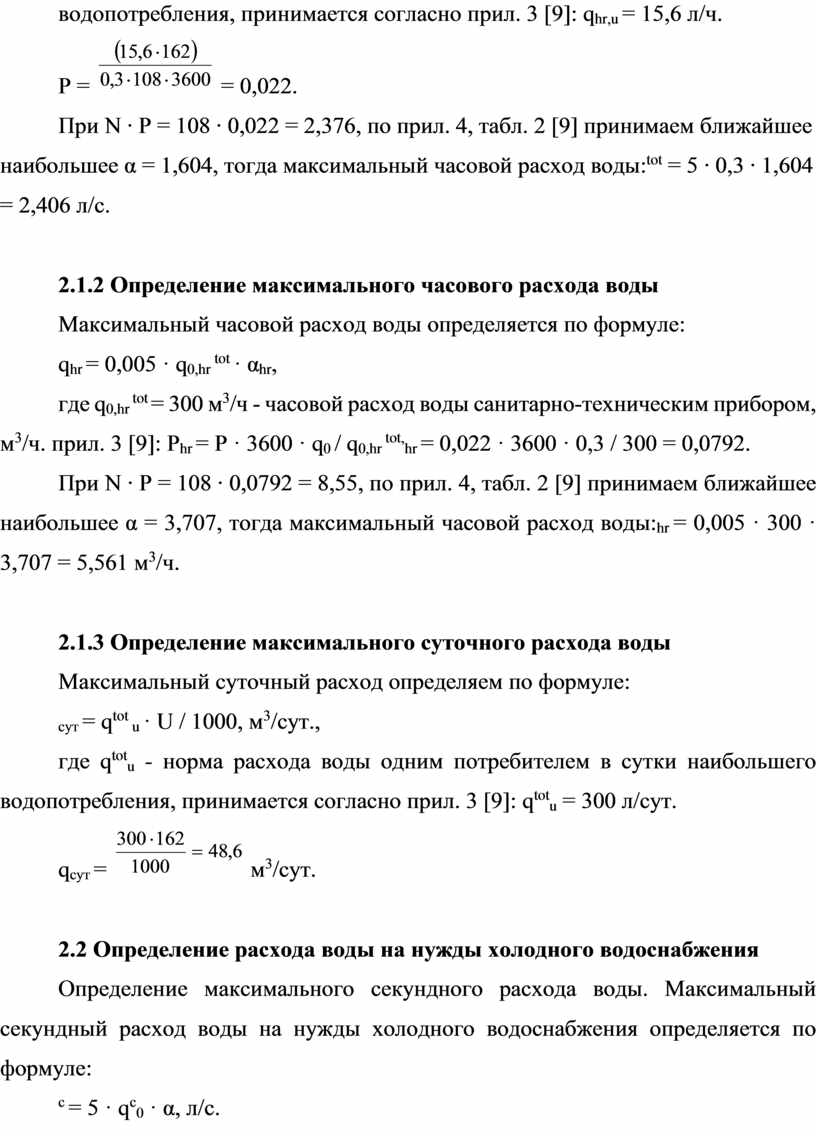

Р = =
0,022.
При N ∙ P = 108 ∙ 0,022 = 2,376, по прил. 4, табл. 2 [9] принимаем ближайшее наибольшее α = 1,604, тогда максимальный часовой расход воды:tot = 5 ∙ 0,3 ∙ 1,604 = 2,406 л/с.
2.1.2 Определение максимального часового расхода воды
Максимальный часовой расход воды определяется по формуле:
qhr = 0,005 · q0,hr tot · αhr,
где q0,hr tot = 300 м3/ч - часовой расход воды санитарно-техническим прибором, м3/ч. прил. 3 [9]: Phr = P · 3600 · q0 / q0,hr tot,hr = 0,022 · 3600 · 0,3 / 300 = 0,0792.
При N ∙ P = 108 ∙ 0,0792 = 8,55, по прил. 4, табл. 2 [9] принимаем ближайшее наибольшее α = 3,707, тогда максимальный часовой расход воды:hr = 0,005 · 300 · 3,707 = 5,561 м3/ч.
2.1.3 Определение максимального суточного расхода воды
Максимальный суточный расход определяем по формуле:
сут = qtot u · U / 1000, м3/сут.,
где qtotu - норма расхода воды одним потребителем в сутки наибольшего водопотребления, принимается согласно прил. 3 [9]: qtotu = 300 л/сут.
qсут = м3/сут.
2.2 Определение расхода воды на нужды холодного водоснабжения
Определение максимального секундного расхода воды. Максимальный секундный расход воды на нужды холодного водоснабжения определяется по формуле:
c = 5 · qc0 · α, л/с.

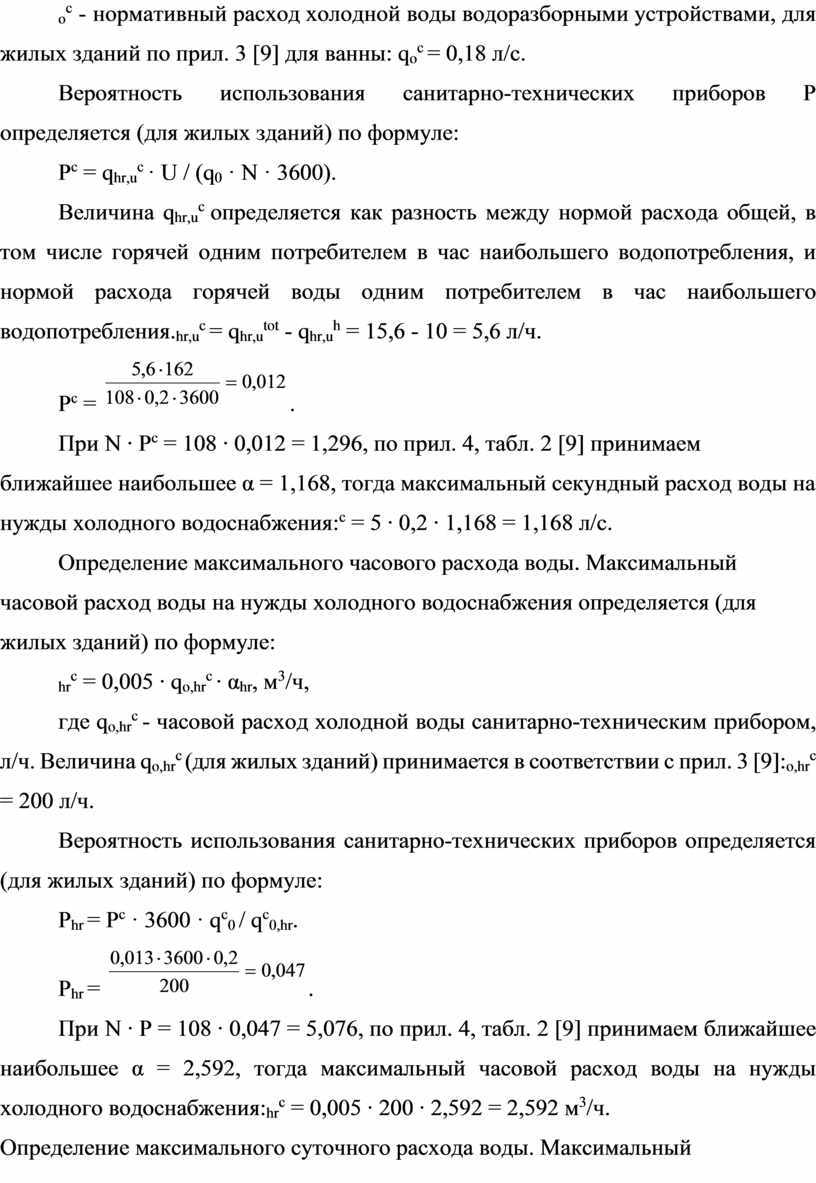

оc - нормативный расход холодной воды водоразборными устройствами, для жилых зданий по прил. 3 [9] для ванны: qоc = 0,18 л/с.
Вероятность использования санитарно-технических приборов Р определяется (для жилых зданий) по формуле:
Pc = qhr,uc · U / (q0 · N · 3600).
Величина qhr,uc определяется как разность между нормой расхода общей, в том числе горячей одним потребителем в час наибольшего водопотребления, и нормой расхода горячей воды одним потребителем в час наибольшего водопотребления.hr,uc = qhr,utot - qhr,uh = 15,6 - 10 = 5,6 л/ч.
Pc = .
При N ∙ Pc = 108 ∙ 0,012 = 1,296, по прил. 4, табл. 2 [9] принимаем ближайшее наибольшее α = 1,168, тогда максимальный секундный расход воды на нужды холодного водоснабжения:c = 5 ∙ 0,2 ∙ 1,168 = 1,168 л/с.
Определение максимального часового расхода воды. Максимальный часовой расход воды на нужды холодного водоснабжения определяется (для жилых зданий) по формуле:
hrс = 0,005 ∙ qо,hrс ∙ αhr, м3/ч,
где qо,hrс - часовой расход холодной воды санитарно-техническим прибором, л/ч. Величина qо,hrс (для жилых зданий) принимается в соответствии с прил. 3 [9]:о,hrс = 200 л/ч.
Вероятность использования санитарно-технических приборов определяется (для жилых зданий) по формуле:
Phr = Pc · 3600 · qc0 / qc0,hr.
Рhr = .
При N ∙ P = 108 ∙ 0,047 = 5,076, по прил. 4, табл. 2 [9] принимаем ближайшее наибольшее α = 2,592, тогда максимальный часовой расход воды на нужды холодного водоснабжения:hrс = 0,005 ∙ 200 ∙ 2,592 = 2,592 м3/ч.

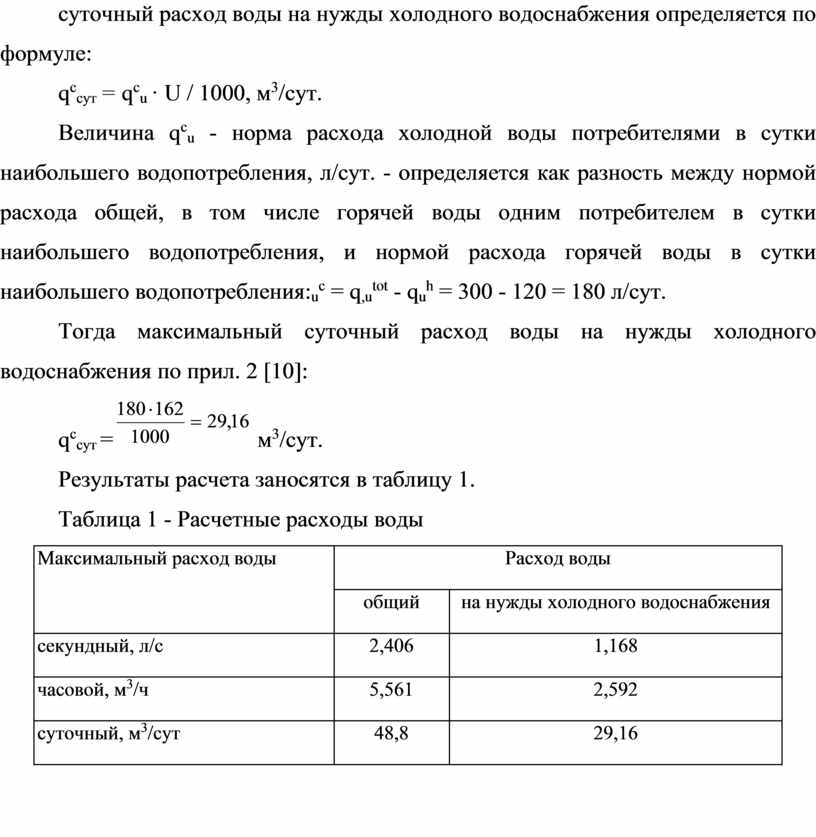

Определение максимального суточного расхода воды. Максимальный суточный расход воды на нужды холодного водоснабжения определяется по формуле:
qcсут = qcu · U / 1000, м3/сут.
Величина qсu - норма расхода холодной воды потребителями в сутки наибольшего водопотребления, л/сут. - определяется как разность между нормой расхода общей, в том числе горячей воды одним потребителем в сутки наибольшего водопотребления, и нормой расхода горячей воды в сутки наибольшего водопотребления:uс = q,utot - quh = 300 - 120 = 180 л/сут.
Тогда максимальный суточный расход воды на нужды холодного водоснабжения по прил. 2 [10]:
qcсут
=
м3/сут.
Результаты расчета заносятся в таблицу 1.
Таблица 1 - Расчетные расходы воды
Максимальный расход воды |
Расход воды |
|
|
общий |
на нужды холодного водоснабжения |
секундный, л/с |
2,406 |
1,168 |
часовой, м3/ч |
5,561 |
2,592 |
суточный, м3/сут |
48,8 |
29,16 |

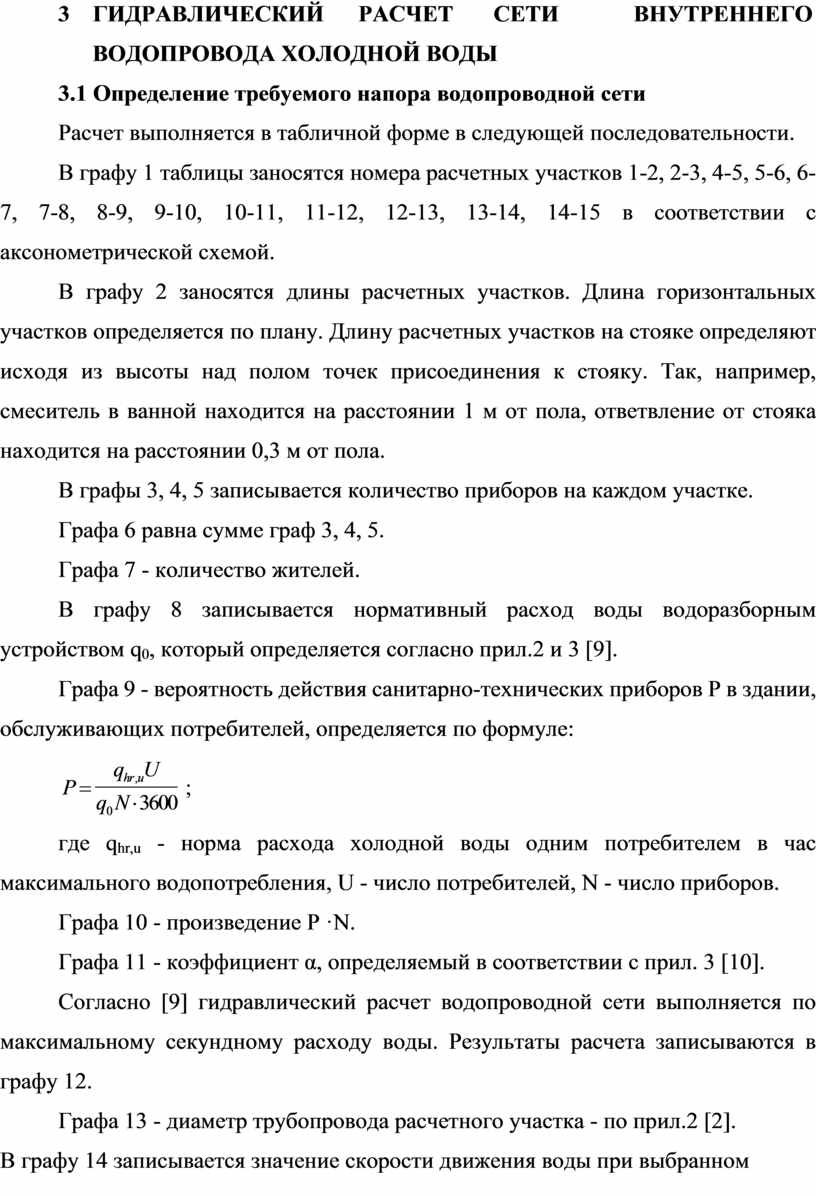

3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СЕТИ ВНУТРЕННЕГО
ВОДОПРОВОДА ХОЛОДНОЙ ВОДЫ

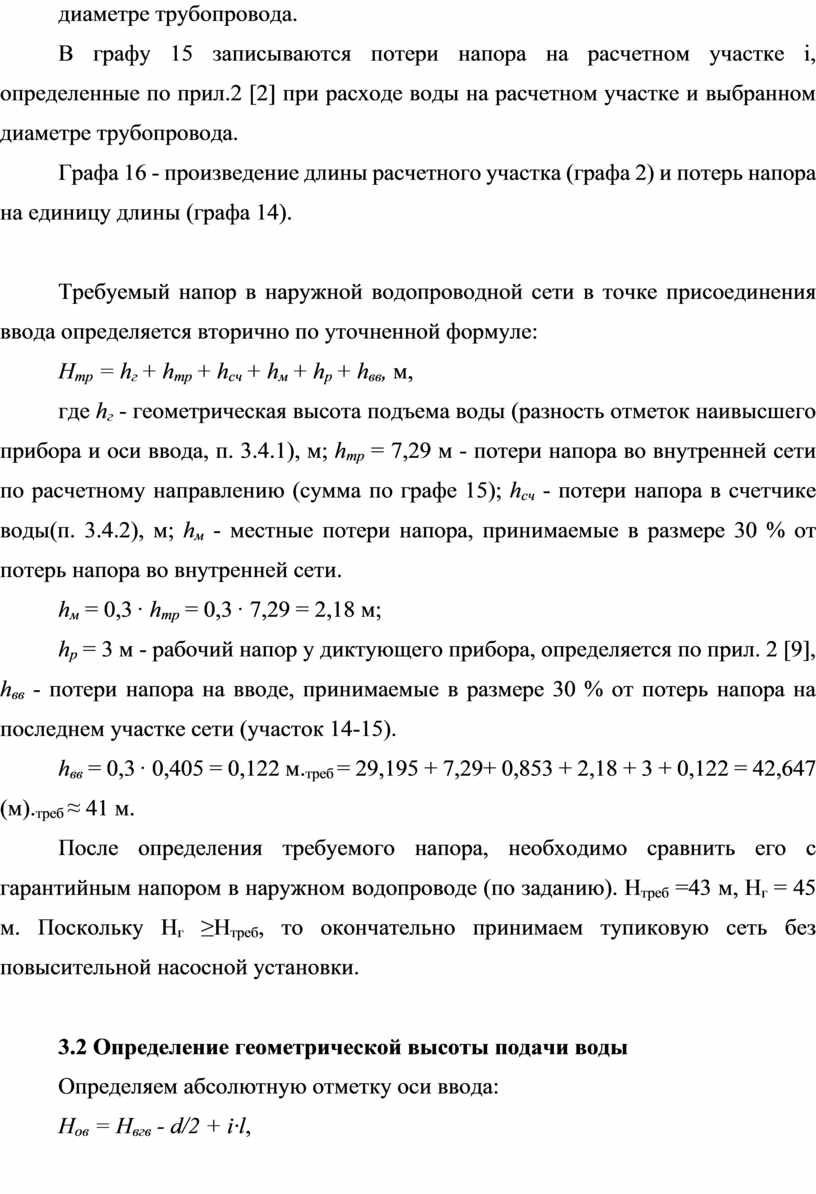

3.1 Определение требуемого напора водопроводной сети
Расчет выполняется в табличной форме в следующей последовательности.
В графу 1 таблицы заносятся номера расчетных участков 1-2, 2-3, 4-5, 5-6, 6-7, 7-8, 8-9, 9-10, 10-11, 11-12, 12-13, 13-14, 14-15 в соответствии с аксонометрической схемой.
В графу 2 заносятся длины расчетных участков. Длина горизонтальных участков определяется по плану. Длину расчетных участков на стояке определяют исходя из высоты над полом точек присоединения к стояку. Так, например, смеситель в ванной находится на расстоянии 1 м от пола, ответвление от стояка находится на расстоянии 0,3 м от пола.
В графы 3, 4, 5 записывается количество приборов на каждом участке.
Графа 6 равна сумме граф 3, 4, 5.
Графа 7 - количество жителей.
В графу 8 записывается нормативный расход воды водоразборным устройством q0, который определяется согласно прил.2 и 3 [9].
Графа 9 - вероятность действия санитарно-технических приборов Р в здании, обслуживающих потребителей, определяется по формуле:
где qhr,u - норма расхода холодной воды одним потребителем в час максимального водопотребления, U - число потребителей, N - число приборов.
Графа 10 - произведение P ·N.
Графа 11 - коэффициент α, определяемый в соответствии с прил. 3 [10].
Согласно [9] гидравлический расчет водопроводной сети выполняется по максимальному секундному расходу воды. Результаты расчета записываются в графу 12.
Графа 13 - диаметр трубопровода расчетного участка - по прил.2 [2].
В графу 14 записывается значение скорости движения воды при выбранном диаметре трубопровода.
В графу 15 записываются потери напора на расчетном участке i, определенные по прил.2 [2] при расходе воды на расчетном участке и выбранном диаметре трубопровода.
Графа 16 - произведение длины расчетного участка (графа 2) и потерь напора на единицу длины (графа 14).
Требуемый напор в наружной водопроводной сети в точке присоединения ввода определяется вторично по уточненной формуле:
Нтр = hг + hтр + hсч + hм + hр + hвв, м,
где hг - геометрическая высота подъема воды (разность отметок наивысшего прибора и оси ввода, п. 3.4.1), м; hтр = 7,29 м - потери напора во внутренней сети по расчетному направлению (сумма по графе 15); hсч - потери напора в счетчике воды(п. 3.4.2), м; hм - местные потери напора, принимаемые в размере 30 % от потерь напора во внутренней сети.
hм = 0,3 · hтр = 0,3 · 7,29 = 2,18 м;
hр = 3 м - рабочий напор у диктующего прибора, определяется по прил. 2 [9], hвв - потери напора на вводе, принимаемые в размере 30 % от потерь напора на последнем участке сети (участок 14-15).
hвв = 0,3 · 0,405 = 0,122 м.треб = 29,195 + 7,29+ 0,853 + 2,18 + 3 + 0,122 = 42,647 (м).треб ≈ 41 м.
После определения требуемого напора, необходимо сравнить его с гарантийным напором в наружном водопроводе (по заданию). Hтреб =43 м, Hг = 45 м. Поскольку Hг ≥Hтреб, то окончательно принимаем тупиковую сеть без повысительной насосной установки.
3.2 Определение геометрической высоты подачи воды
Определяем абсолютную отметку оси ввода:
Нов = Нвгв - d/2 + i·l,

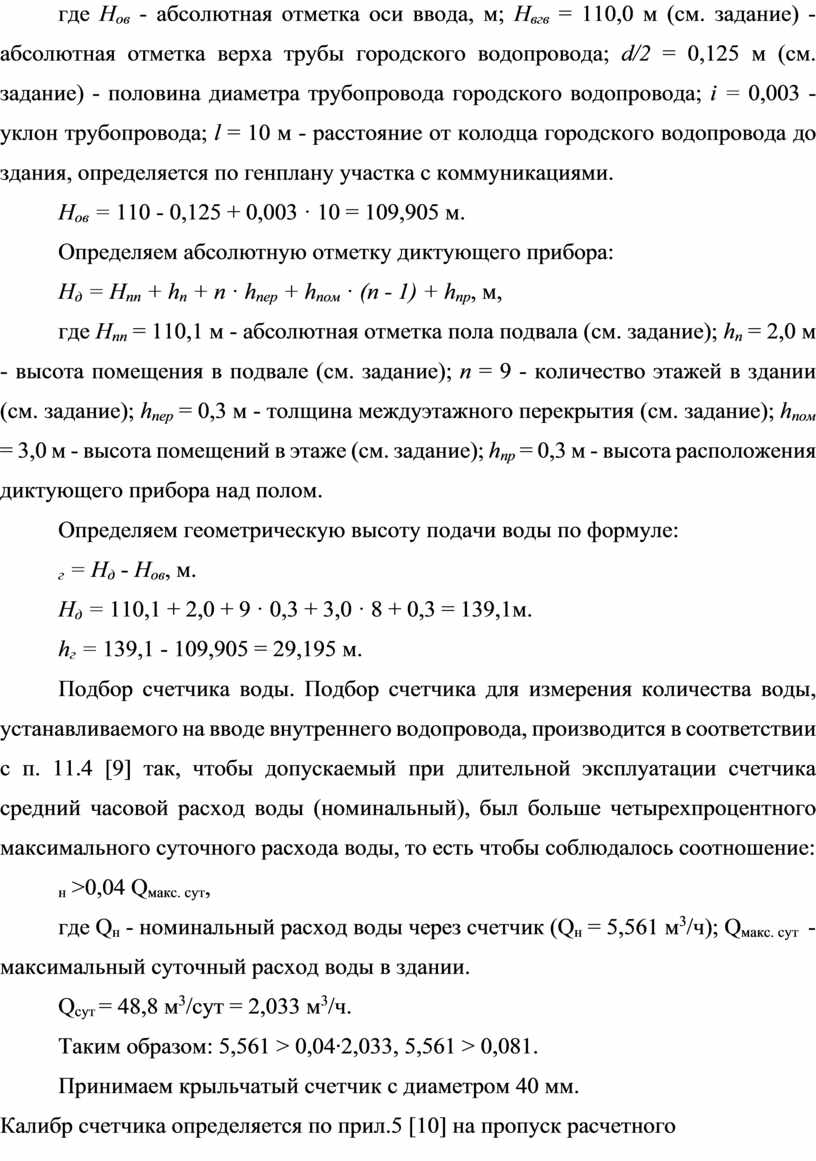

где Нов - абсолютная отметка оси ввода, м; Нвгв = 110,0 м (см. задание) - абсолютная отметка верха трубы городского водопровода; d/2 = 0,125 м (см. задание) - половина диаметра трубопровода городского водопровода; i = 0,003 - уклон трубопровода; l = 10 м - расстояние от колодца городского водопровода до здания, определяется по генплану участка с коммуникациями.
Нов = 110 - 0,125 + 0,003 · 10 = 109,905 м.
Определяем абсолютную отметку диктующего прибора:
Нд = Нпп + hп + n · hпер + hпом · (n - 1) + hпр, м,
где Нпп = 110,1 м - абсолютная отметка пола подвала (см. задание); hп = 2,0 м - высота помещения в подвале (см. задание); n = 9 - количество этажей в здании (см. задание); hпер = 0,3 м - толщина междуэтажного перекрытия (см. задание); hпом = 3,0 м - высота помещений в этаже (см. задание); hпр = 0,3 м - высота расположения диктующего прибора над полом.
Определяем геометрическую высоту подачи воды по формуле:
г = Нд - Нов, м.
Нд = 110,1 + 2,0 + 9 · 0,3 + 3,0 · 8 + 0,3 = 139,1м.
hг = 139,1 - 109,905 = 29,195 м.
Подбор счетчика воды. Подбор счетчика для измерения количества воды, устанавливаемого на вводе внутреннего водопровода, производится в соответствии с п. 11.4 [9] так, чтобы допускаемый при длительной эксплуатации счетчика средний часовой расход воды (номинальный), был больше четырехпроцентного максимального суточного расхода воды, то есть чтобы соблюдалось соотношение:
н >0,04 Qмакс. сут,
где Qн - номинальный расход воды через счетчик (Qн = 5,561 м3/ч); Qмакс. сут - максимальный суточный расход воды в здании.
Qсут = 48,8 м3/сут = 2,033 м3/ч.
Таким образом: 5,561 > 0,04∙2,033, 5,561 > 0,081.
Принимаем крыльчатый счетчик с диаметром 40 мм.
Калибр счетчика определяется по прил.5 [10] на пропуск расчетного максимального секундного расхода воды. Потери напора в крыльчатом счетчике (калибром до 40 мм включительно) не должны превышать 5м.

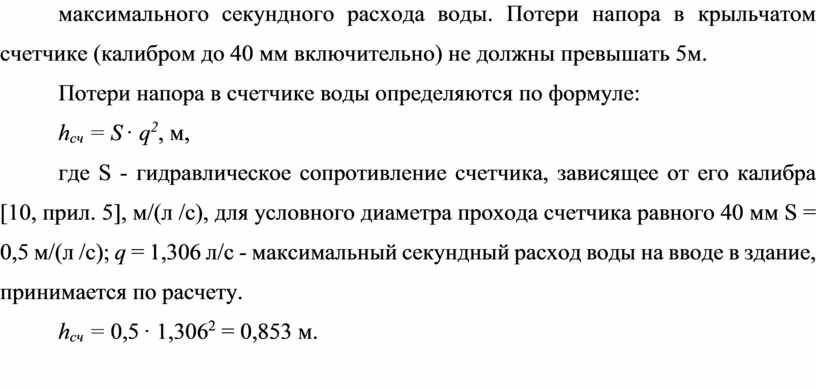

Потери напора в счетчике воды определяются по формуле:
hсч = S · q2, м,
где S - гидравлическое сопротивление счетчика, зависящее от его калибра [10, прил. 5], м/(л /с), для условного диаметра прохода счетчика равного 40 мм S = 0,5 м/(л /с); q = 1,306 л/с - максимальный секундный расход воды на вводе в здание, принимается по расчету.
hсч = 0,5 · 1,3062 = 0,853 м.
4 РАСЧЕТ И ПРОЕКТИРОВАНИЕ ВНУТРЕННЕЙ
КАНАЛИЗАЦИОННОЙ СЕТИ
4.1 Определение расхода сточной воды
Бытовая система внутренней канализации проектируется для отведения хозяйственно-бытовых сточных вод от санитарных приборов в жилых и общественных зданиях.
Сеть внутренней канализации монтируем из полиэтиленовых труб низкого давления ГОСТ 18599-83. Стояк располагается за унитазом и имеет диаметр 100 мм.
Диаметры отводных труб от ванн, умывальников и моек проектируется диаметром Ш50 мм с уклоном к стояку 0,035; диаметры отводных труб от унитазов принимаются Ш100 мм с уклоном к стояку 0,02 в соответствии с п.16 и 17 [9]. В задании принято 4 стояка.
На стояках устанавливаем ревизии на первом и последнем этажах и по длине стояка через 2 этажа, то есть на третьем, пятом, седьмом этажах. Для прокладки выпускных труб в фундаменте устраиваем отверстие диаметром 200 мм на случай осадки здания. Зазор заделываем жирной глиной и на 1/3 к наружной поверхности цементным раствором.
Горизонтальные сборные трубопроводы располагаем в подвале под потолком на расстоянии 0,9 м с креплением на подвесках и кронштейнах.
При прокладке канализационной сети учтем необходимое условие ее функционирования: трубопровод прокладываем на 0,5 м ниже глубины промерзания грунта, принятой по заданию 1,6 м, а также на 0,4 м ниже ввода водопровода, то есть отметка сети трубопроводов на выходе из фундаментных блоков составляет -2.5.
Максимальный секундный расход сточных вод qs, л/с, в соответствии с п.3.5 [9] следует определять при общем максимальном секундном расходе воды qtot ≤ 8 л/сек в сетях холодного и горячего водоснабжения, обслуживающих группу приборов, по формуле:
qs = qtot + qок,

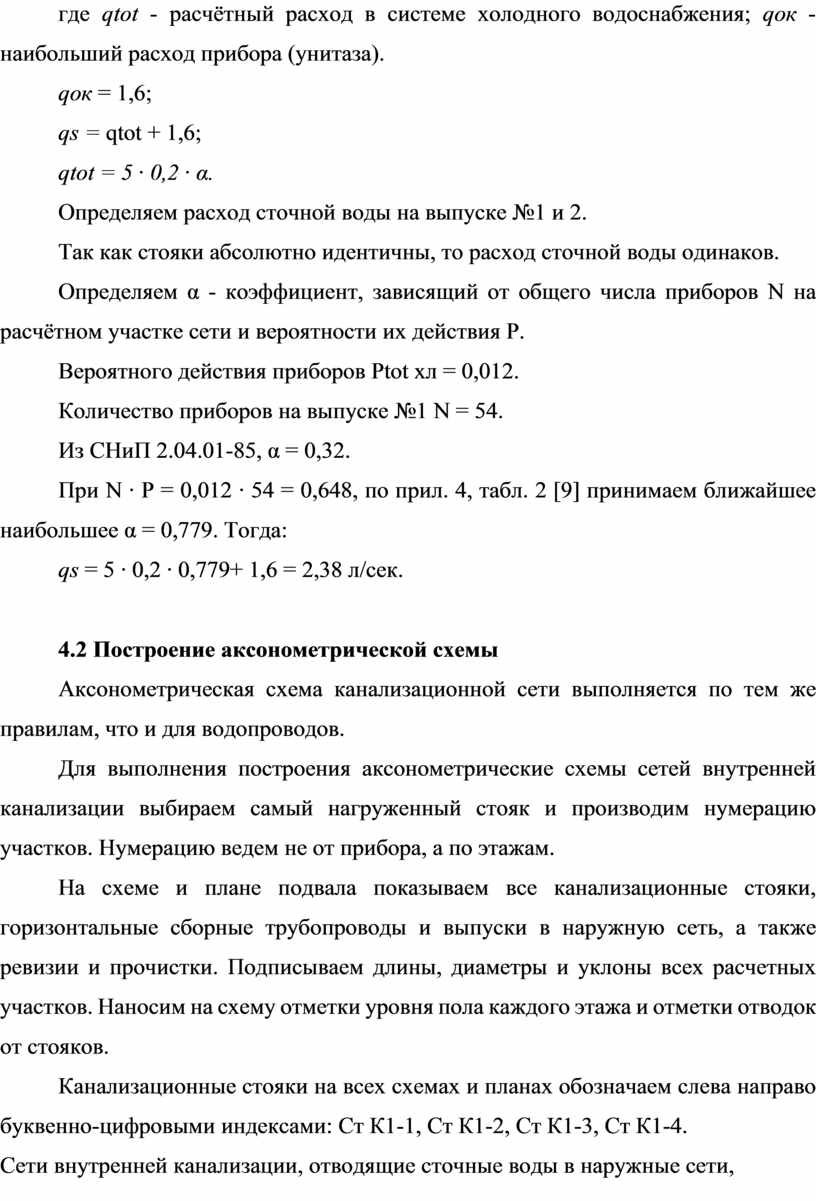

где qtot - расчётный расход в системе холодного водоснабжения; qок - наибольший расход прибора (унитаза).
qок = 1,6;
qs = qtot + 1,6;
qtot = 5 ∙ 0,2 ∙ α.
Определяем расход сточной воды на выпуске №1 и 2.
Так как стояки абсолютно идентичны, то расход сточной воды одинаков.
Определяем α - коэффициент, зависящий от общего числа приборов N на расчётном участке сети и вероятности их действия Р.
Вероятного действия приборов Рtot хл = 0,012.
Количество приборов на выпуске №1 N = 54.
Из СНиП 2.04.01-85, α = 0,32.
При N ∙ P = 0,012 ∙ 54 = 0,648, по прил. 4, табл. 2 [9] принимаем ближайшее наибольшее α = 0,779. Тогда:
qs = 5 ∙ 0,2 ∙ 0,779+ 1,6 = 2,38 л/сек.
4.2 Построение аксонометрической схемы
Аксонометрическая схема канализационной сети выполняется по тем же правилам, что и для водопроводов.
Для выполнения построения аксонометрические схемы сетей внутренней канализации выбираем самый нагруженный стояк и производим нумерацию участков. Нумерацию ведем не от прибора, а по этажам.
На схеме и плане подвала показываем все канализационные стояки, горизонтальные сборные трубопроводы и выпуски в наружную сеть, а также ревизии и прочистки. Подписываем длины, диаметры и уклоны всех расчетных участков. Наносим на схему отметки уровня пола каждого этажа и отметки отводок от стояков.
Канализационные стояки на всех схемах и планах обозначаем слева направо буквенно-цифровыми индексами: Ст К1-1, Ст К1-2, Ст К1-3, Ст К1-4.
Сети внутренней канализации, отводящие сточные воды в наружные сети, вентилируются через стояки, вытяжная часть которых выводится выше кровли на высоту 0,5 м - от кровли.
Прокладку труб по возможности выполняем скрытой, а открытой только в подвальных помещениях.

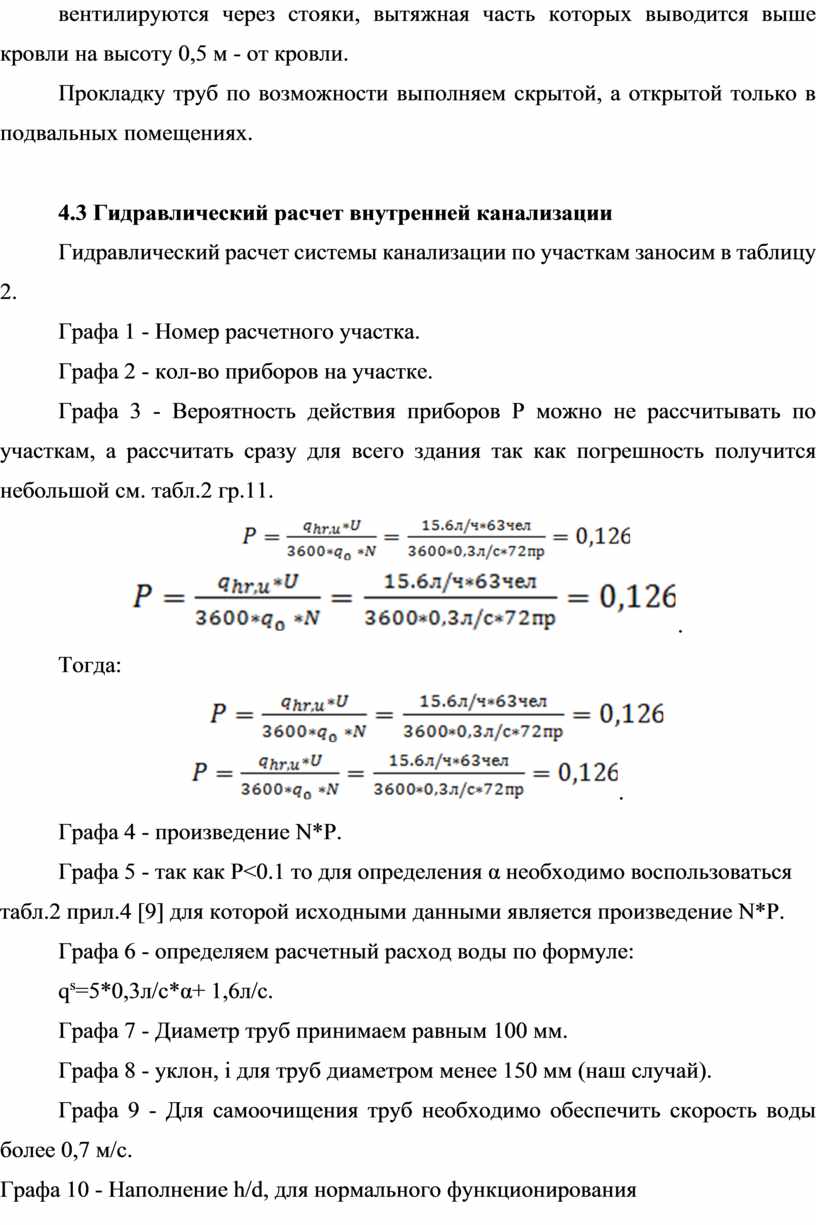

4.3 Гидравлический расчет внутренней канализации
Гидравлический расчет системы канализации по участкам заносим в таблицу 2.
Графа 1 - Номер расчетного участка.
Графа 2 - кол-во приборов на участке.
Графа 3 - Вероятность действия приборов P можно не рассчитывать по участкам, а рассчитать сразу для всего здания так как погрешность получится небольшой см. табл.2 гр.11.
.
Тогда:
.
Графа 4 - произведение N*P.
Графа 5 - так как P<0.1 то для определения α необходимо воспользоваться табл.2 прил.4 [9] для которой исходными данными является произведение N*P.
Графа 6 - определяем расчетный расход воды по формуле:
qs=5*0,3л/с*α+ 1,6л/с.
Графа 7 - Диаметр труб принимаем равным 100 мм.
Графа 8 - уклон, i для труб диаметром менее 150 мм (наш случай).
Графа 9 - Для самоочищения труб необходимо обеспечить скорость воды более 0,7 м/с.
Графа 10 - Наполнение
h/d, для нормального функционирования канализации.

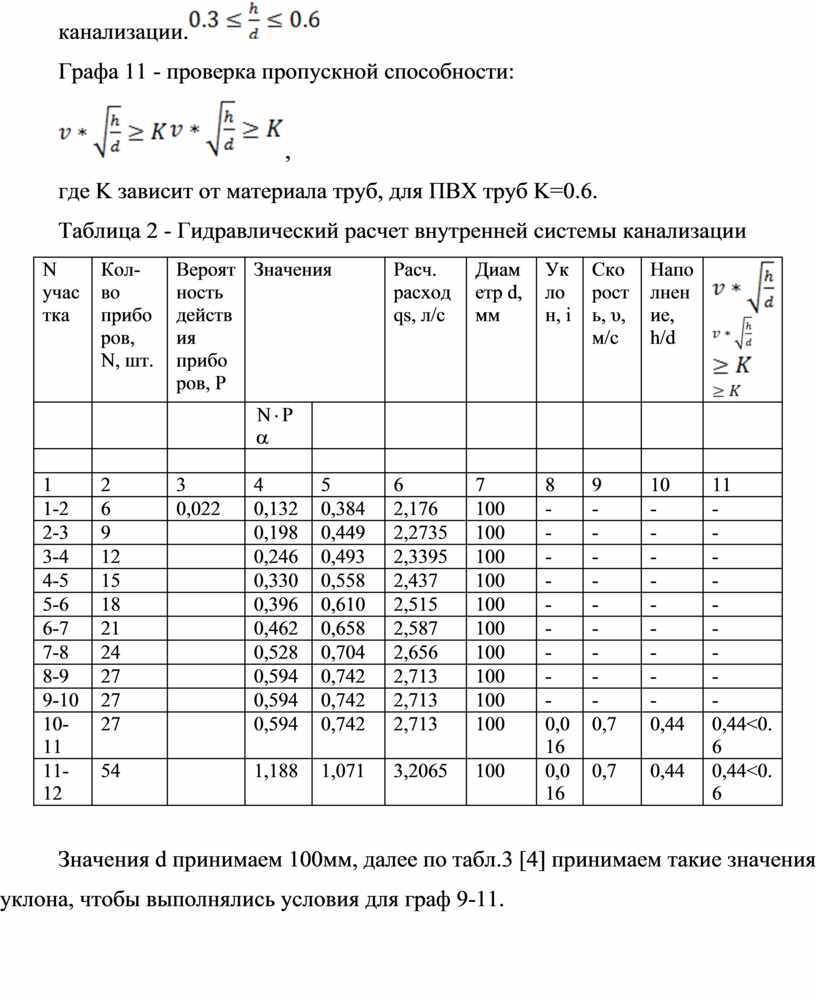

Графа 11 - проверка пропускной способности:
,
где K зависит от материала труб, для ПВХ труб K=0.6.
Таблица 2 - Гидравлический расчет внутренней системы канализации
N участка |
Кол-во приборов, N, шт. |
Вероятность действия приборов, Р |
Значения |
Расч. расход qs, л/с |
Диаметр d, мм |
Уклон, i |
Скорость, υ, м/с |
Наполнение, h/d |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1-2 |
6 |
0,022 |
0,132 |
0,384 |
2,176 |
100 |
- |
- |
- |
- |
2-3 |
9 |
|
0,198 |
0,449 |
2,2735 |
100 |
- |
- |
- |
- |
3-4 |
12 |
|
0,246 |
0,493 |
2,3395 |
100 |
- |
- |
- |
- |
4-5 |
15 |
|
0,330 |
0,558 |
2,437 |
100 |
- |
- |
- |
- |
5-6 |
18 |
|
0,396 |
0,610 |
2,515 |
100 |
- |
- |
- |
- |
6-7 |
21 |
|
0,462 |
0,658 |
2,587 |
100 |
- |
- |
- |
- |
7-8 |
24 |
|
0,528 |
0,704 |
2,656 |
100 |
- |
- |
- |
- |
8-9 |
27 |
|
0,594 |
0,742 |
2,713 |
100 |
- |
- |
- |
- |
9-10 |
27 |
|
0,594 |
0,742 |
2,713 |
100 |
- |
- |
- |
- |
10-11 |
27 |
|
0,594 |
0,742 |
2,713 |
100 |
0,016 |
0,7 |
0,44 |
0,44<0.6 |
11-12 |
54 |
|
1,188 |
1,071 |
3,2065 |
100 |
0,016 |
0,7 |
0,44 |
0,44<0.6 |
Значения d принимаем 100мм, далее по табл.3 [4] принимаем такие значения уклона, чтобы выполнялись условия для граф 9-11.

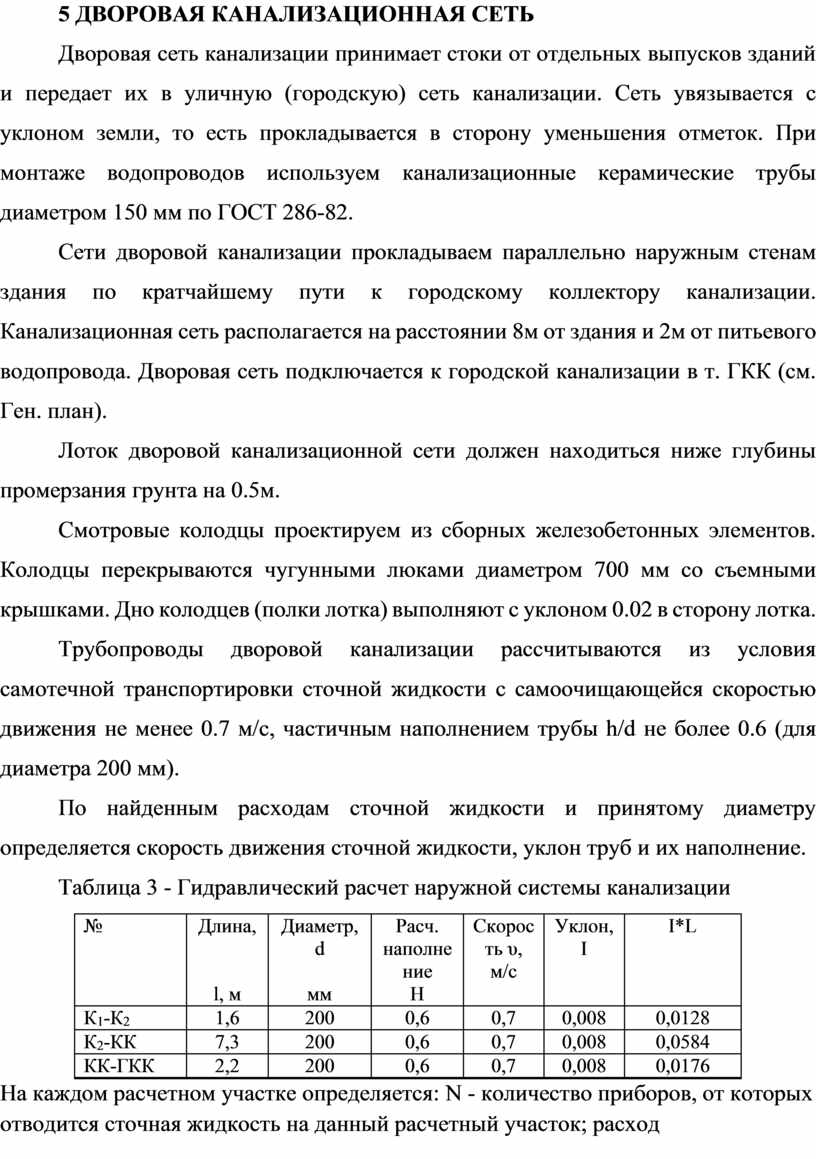

5 ДВОРОВАЯ КАНАЛИЗАЦИОННАЯ СЕТЬ
Дворовая сеть канализации принимает стоки от отдельных выпусков зданий и передает их в уличную (городскую) сеть канализации. Сеть увязывается с уклоном земли, то есть прокладывается в сторону уменьшения отметок. При монтаже водопроводов используем канализационные керамические трубы диаметром 150 мм по ГОСТ 286-82.
Сети дворовой канализации прокладываем параллельно наружным стенам здания по кратчайшему пути к городскому коллектору канализации. Канализационная сеть располагается на расстоянии 8м от здания и 2м от питьевого водопровода. Дворовая сеть подключается к городской канализации в т. ГКК (см. Ген. план).
Лоток дворовой канализационной сети должен находиться ниже глубины промерзания грунта на 0.5м.
Смотровые колодцы проектируем из сборных железобетонных элементов. Колодцы перекрываются чугунными люками диаметром 700 мм со съемными крышками. Дно колодцев (полки лотка) выполняют с уклоном 0.02 в сторону лотка.
Трубопроводы дворовой канализации рассчитываются из условия самотечной транспортировки сточной жидкости с самоочищающейся скоростью движения не менее 0.7 м/с, частичным наполнением трубы h/d не более 0.6 (для диаметра 200 мм).
По найденным расходам сточной жидкости и принятому диаметру определяется скорость движения сточной жидкости, уклон труб и их наполнение.
Таблица 3 - Гидравлический расчет наружной системы канализации
№ |
Длина, |
Диаметр, d |
Расч. наполнение |
Скорость υ, м/с |
Уклон, I |
I*L |
|
l, м |
мм |
Н |
|
|
|
К1-К2 |
1,6 |
200 |
0,6 |
0,7 |
0,008 |
0,0128 |
К2-КК |
7,3 |
200 |
0,6 |
0,7 |
0,008 |
0,0584 |
КК-ГКК |
2,2 |
200 |
0,6 |
0,7 |
0,008 |
0,0176 |
На каждом расчетном участке определяется: N - количество приборов, от которых отводится сточная жидкость на данный расчетный участок; расход сточной жидкости q, Р вероятность действия приборов и коэффициент α определяется аналогично расчету внутридомовой канализационной сети.

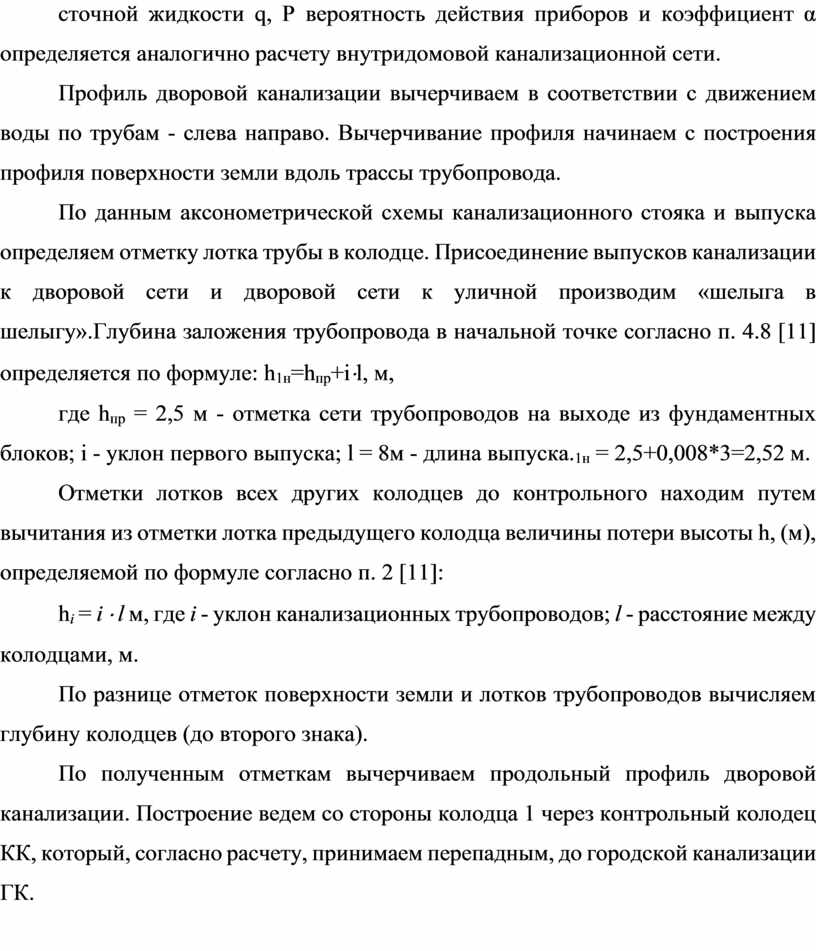

Профиль дворовой канализации вычерчиваем в соответствии с движением воды по трубам - слева направо. Вычерчивание профиля начинаем с построения профиля поверхности земли вдоль трассы трубопровода.
По данным аксонометрической схемы канализационного стояка и выпуска определяем отметку лотка трубы в колодце. Присоединение выпусков канализации к дворовой сети и дворовой сети к уличной производим «шелыга в шелыгу».Глубина заложения трубопровода в начальной точке согласно п. 4.8 [11] определяется по формуле: h1н=hпр+i×l, м,
где hпр = 2,5 м - отметка сети трубопроводов на выходе из фундаментных блоков; i - уклон первого выпуска; l = 8м - длина выпуска.1н = 2,5+0,008*3=2,52 м.
Отметки лотков всех других колодцев до контрольного находим путем вычитания из отметки лотка предыдущего колодца величины потери высоты h, (м), определяемой по формуле согласно п. 2 [11]:
hi = i × l м, где i - уклон канализационных трубопроводов; l - расстояние между колодцами, м.
По разнице отметок поверхности земли и лотков трубопроводов вычисляем глубину колодцев (до второго знака).
По полученным отметкам вычерчиваем продольный профиль дворовой канализации. Построение ведем со стороны колодца 1 через контрольный колодец КК, который, согласно расчету, принимаем перепадным, до городской канализации ГК.
ЗАКЛЮЧЕНИЕ
В ходе курсовой работы мы запроектировали систему внутреннего хозяйственно-питьевого водопровода одноэтажного жилого здания с напором и наружной сети водопровода 17 м с использованием профессиональных программ проектирования. Приняли хозяйственно-питьевую систему внутреннего водопровода, предназначенную для подачи воды, удовлетворяющей требованиям, установленным СанПин 2.1.4.э559-96 «Вода для питья, умывания, купания, приготовления пищи и других хозяйственных нужд.
Далее выполнен гидравлический расчет системы холодного водоснабжения с целью определения наиболее экономичных диаметров трубопроводов для пропуска расчетных расходов воды с наименьшими потерями напора. Определили суммарные потери напора в сети hтр = 7,29м, с их учетом определили требуемый напор Hтреб = 43 м, Hг = 45 м. Так как Hтреб ≤ Hг, то окончательно приняли тупиковую сеть без повысительных устройств.
Для учета количества воды, подаваемой в здание, на вводе мы устанавили счетчик. Приняли крыльчатый счетчик калибром 40 мм с потерями напора 0,853 м. В здании жилого дома приняли хозяйственно-бытовую канализацию для отвода загрязненных вод от моек, умывальников, ванн, унитазов, установленных в доме. Рассчитаны внутренняя и дворовая канализационные сети.
В здании нами было запроектировано 4 канализационных стояка диаметром 100 мм, диаметр выпуска был принят 100 мм. Дворовая канализационная сеть проектировалась из керамических труб диаметром 200 мм.
Профиль дворовой канализации начертили в соответствии с движением воды по трубам - слева направо. Присоединение выпусков канализации к дворовой сети и дворовой сети к уличной производим «шелыга в шелыгу». По полученным отметкам был начерчен продольный профиль дворовой канализации.
В
процессе выполнения курсовой работы мы спроектировали системы водоснабжения и
водоотведения для жилого дома, а также приобрели знания, необходимые для
проектирования, монтажа и эксплуатации систем внутреннего водоснабжения и
водоотведения в увязке со строительными конструкциями и другими инженерными
коммуникациями зданий.
СПИСОК ЛИТЕРАТУРЫ
1. Абрамов П.Н. Водоснабжение [Текст] / П. Н. Абрамов - М.: «Стройиздат», 1982. - 436 с.
2. Калицун В.Н. Гидравлика, водоснабжение и канализация [Текст] / В. Н. Калицун - М.: «Стройиздат», 1980. - 287 с.
3. Кедров А.С. Санитарно - техническое оборудование зданий [Текст] / А. С. Кедров. - М.: «Высшая школа», 1974. - 347 с.
4. Малоземов В.Н., Фурсенко В.Ф., Кууск А.Б.. Энергетические системы обеспечения жизнедеятельности человека на железнодорожном транспорте: Учеб. для вузов/ под ред. В.Н. Малоземова. – М.: Желдориздат, 2002.
5. Москвитин А.С. Справочник монтажника. Оборудование водопроводно-канализационных сооружений [Текст] / А.С. Москвитин. - М.: «Стройиздат», 1979. - 215 с.
6. Николадзе Г. К. Водоснабжение [Текст] / Г. К. Николадзе. - М.: «Стройиздат», 1989. - 496 с.
7. Орлов К.С. Монтаж санитарно-технических, вентиляционных систем и оборудования [Текст] / К. С. Орлов. - М.: ИРПО; «Центр Академия». - 352 с.
8. Справочник проектировщика. Отопление, водопровод, канализация. Под ред. Староверова Н.Г. - М.: «Стройиздат», 1982. - 294 с.
9. Шевелев Ф.А. Таблицы для гидравлического расчета стальных, чугунных, асбестоцементных, пластмассовых и стеклянных труб [Текст] / Ф. А. Шевелев. - М.: «Стройиздат», 1973. - 112 с.
10. Хапова О. В., Никонова Е. Л. Внутренний водопровод зданий и сооружений. УМП к выполнению курсового проекта.- Череповец: РИО ЧГУ, 1998.- 42с.
11. СНиП 23 – 01 – 99*. Строительная климатология. – М.: ГУП ЦПП, 2000.
12. СНиП 11 – 3 – 79*. Строительная теплотехника. М.: ГУП ЦПП, 1998.
13. СП 23-101-2004. Проектирование тепловой защиты зданий. – М.: ЦИТП Госстроя России, 2004
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
