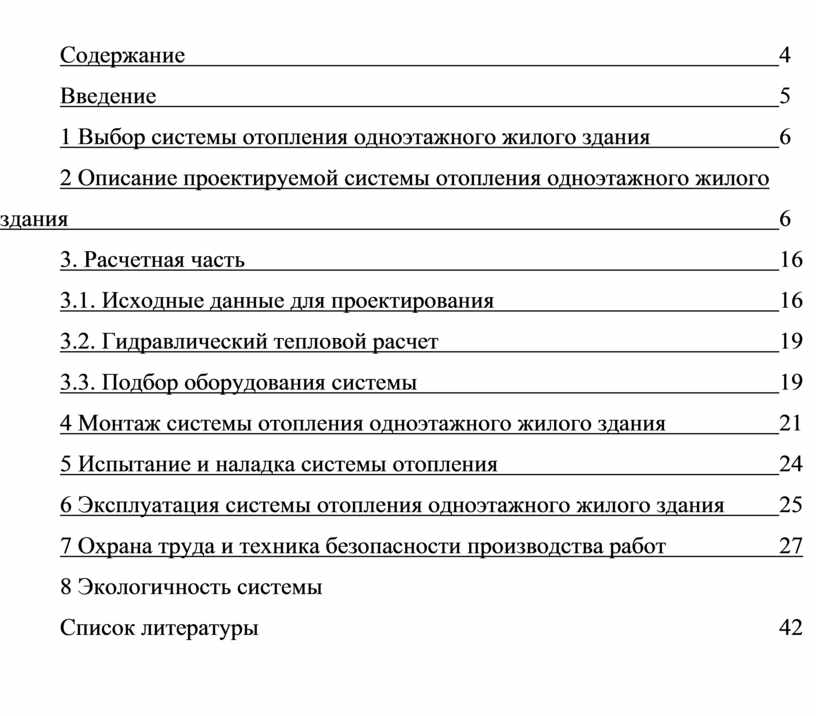

Содержание                                                                                             4

Введение                                                                                                  5

1 Выбор системы отопления одноэтажного жилого здания                    6

2 Описание проектируемой системы отопления одноэтажного жилого здания                                                                                                                  6

3. Расчетная часть                                                                                    16

3.1. Исходные данные для проектирования                                            16

3.2. Гидравлический тепловой расчет                                                     19

3.3. Подбор оборудования системы                                                         19

4 Монтаж системы отопления одноэтажного жилого здания                 21

5 Испытание и наладка системы отопления                                            24

6 Эксплуатация системы отопления одноэтажного жилого здания        25

7 Охрана труда и техника безопасности производства работ                 27

8 Экологичность системы

Список литературы                                                                                  42

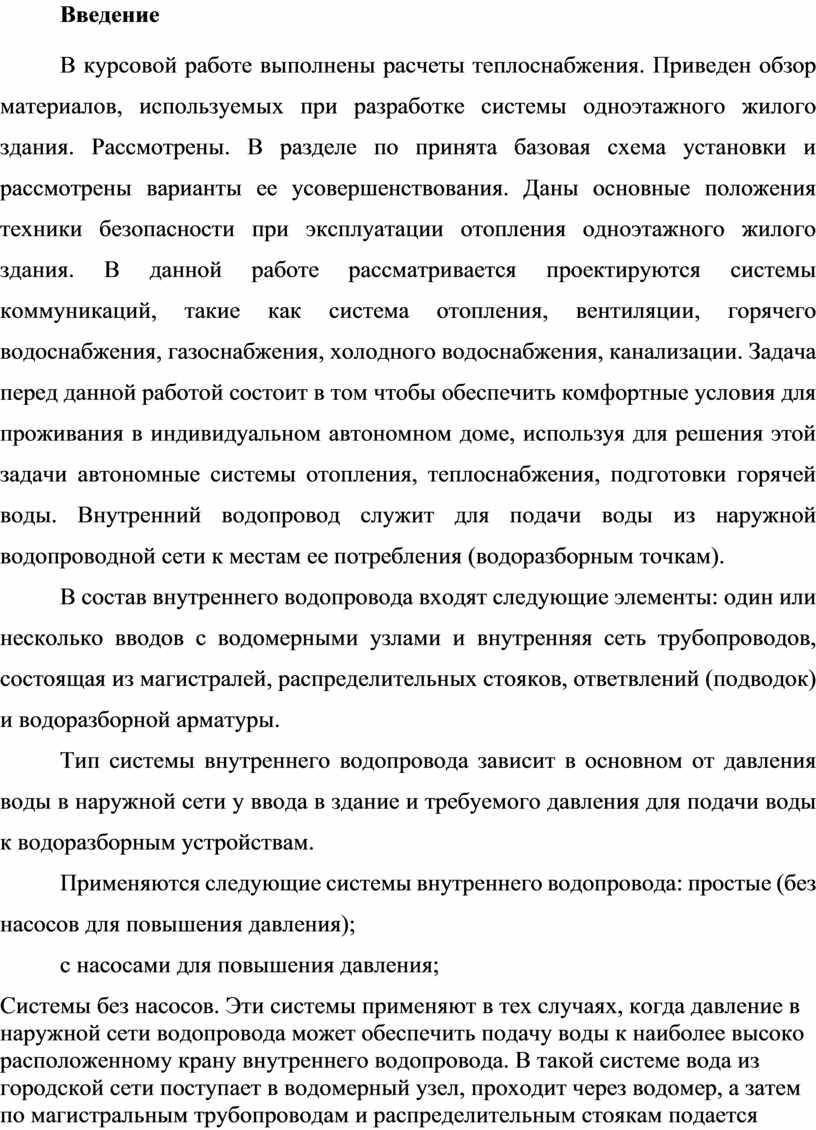

Введение

В курсовой работе выполнены расчеты теплоснабжения. Приведен обзор материалов, используемых при разработке системы одноэтажного жилого здания. Рассмотрены. В разделе по принята базовая схема установки и рассмотрены варианты ее усовершенствования. Даны основные положения техники безопасности при эксплуатации отопления одноэтажного жилого здания. В данной работе рассматривается проектируются системы коммуникаций, такие как система отопления, вентиляции, горячего водоснабжения, газоснабжения, холодного водоснабжения, канализации. Задача перед данной работой состоит в том чтобы обеспечить комфортные условия для проживания в индивидуальном автономном доме, используя для решения этой задачи автономные системы отопления, теплоснабжения, подготовки горячей воды. Внутренний водопровод служит для подачи воды из наружной водопроводной сети к местам ее потребления (водоразборным точкам).

В состав внутреннего водопровода входят следующие элементы: один или несколько вводов с водомерными узлами и внутренняя сеть трубопроводов, состоящая из магистралей, распределительных стояков, ответвлений (подводок) и водоразборной арматуры.

Тип системы внутреннего водопровода зависит в основном от давления воды в наружной сети у ввода в здание и требуемого давления для подачи воды к водоразборным устройствам.

Применяются следующие системы внутреннего водопровода: простые (без насосов для повышения давления);

с насосами для повышения давления;

Системы без насосов. Эти системы применяют в тех случаях, когда давление в наружной сети водопровода может обеспечить подачу воды к наиболее высоко расположенному крану внутреннего водопровода. В такой системе вода из городской сети поступает в водомерный узел, проходит через водомер, а затем по магистральным трубопроводам и распределительным стоякам подается к водоразборным кранам. Все стояки в нижней части снабжаются шаровыми кранами для спуска воды. Шаровые краны устанавливаются на каждой ветви системы для отключения ее в случае аварии.

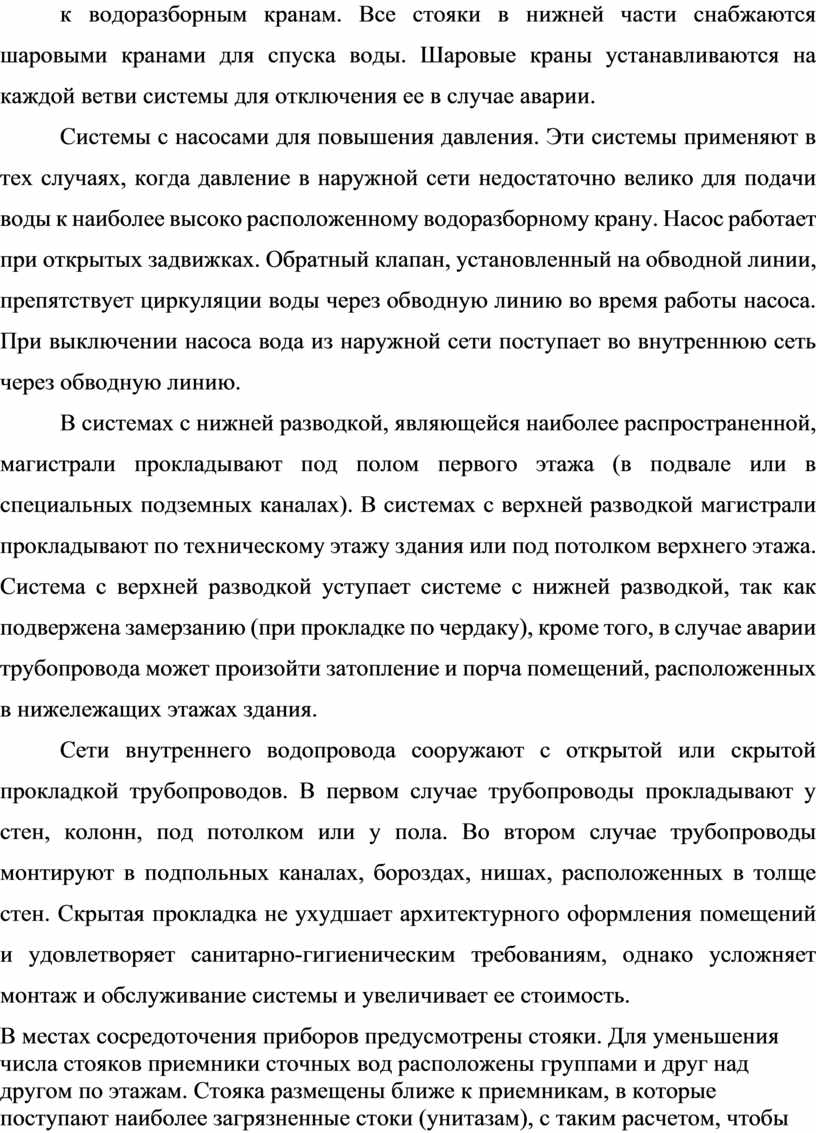

Системы с насосами для повышения давления. Эти системы применяют в тех случаях, когда давление в наружной сети недостаточно велико для подачи воды к наиболее высоко расположенному водоразборному крану. Насос работает при открытых задвижках. Обратный клапан, установленный на обводной линии, препятствует циркуляции воды через обводную линию во время работы насоса. При выключении насоса вода из наружной сети поступает во внутреннюю сеть через обводную линию.

В системах с нижней разводкой, являющейся наиболее распространенной, магистрали прокладывают под полом первого этажа (в подвале или в специальных подземных каналах). В системах с верхней разводкой магистрали прокладывают по техническому этажу здания или под потолком верхнего этажа. Система с верхней разводкой уступает системе с нижней разводкой, так как подвержена замерзанию (при прокладке по чердаку), кроме того, в случае аварии трубопровода может произойти затопление и порча помещений, расположенных в нижележащих этажах здания.

Сети внутреннего водопровода сооружают с открытой или скрытой прокладкой трубопроводов. В первом случае трубопроводы прокладывают у стен, колонн, под потолком или у пола. Во втором случае трубопроводы монтируют в подпольных каналах, бороздах, нишах, расположенных в толще стен. Скрытая прокладка не ухудшает архитектурного оформления помещений и удовлетворяет санитарно-гигиеническим требованиям, однако усложняет монтаж и обслуживание системы и увеличивает ее стоимость.

В местах сосредоточения приборов предусмотрены стояки. Для уменьшения числа стояков приемники сточных вод расположены группами и друг над другом по этажам. Стояка размещены ближе к приемникам, в которые поступают наиболее загрязненные стоки (унитазам), с таким расчетом, чтобы длина отводящих труб была минимальной. Вверху несколько стояков переходят в вытяжную (фановую) трубу.

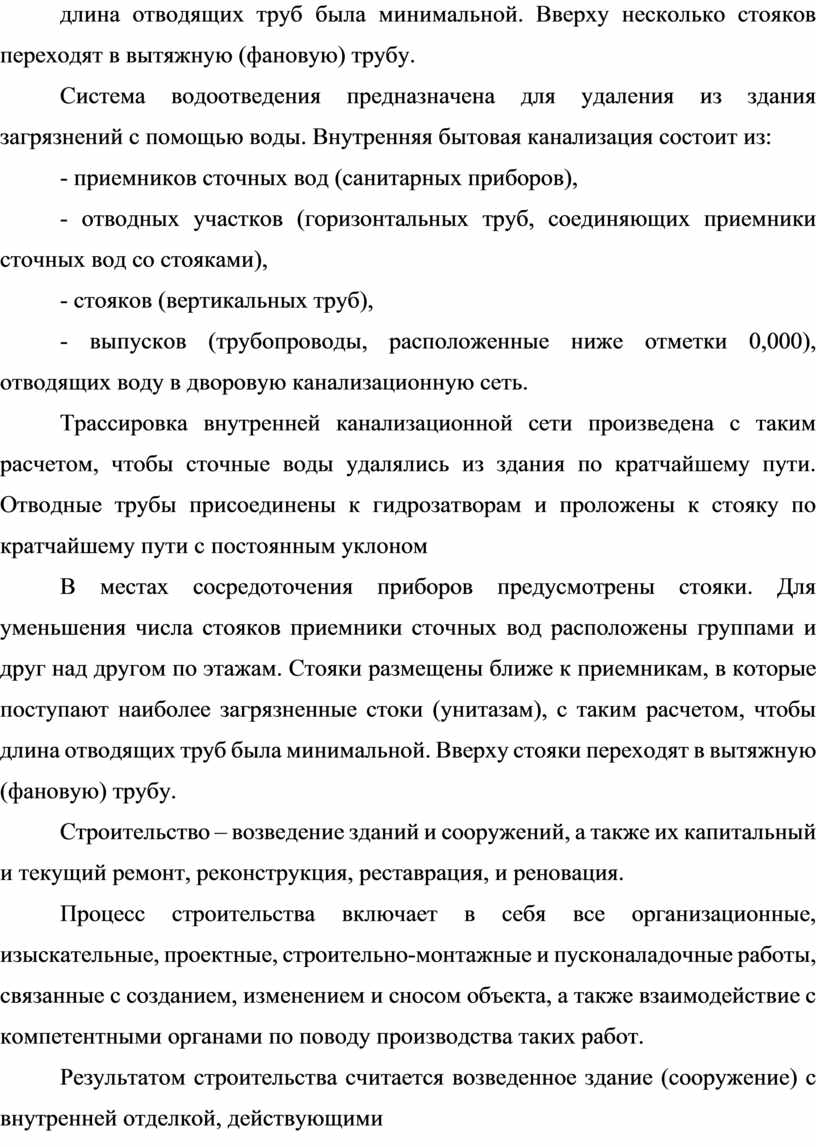

Система водоотведения предназначена для удаления из здания загрязнений с помощью воды. Внутренняя бытовая канализация состоит из:

- приемников сточных вод (санитарных приборов),

- отводных участков (горизонтальных труб, соединяющих приемники сточных вод со стояками),

- стояков (вертикальных труб),

- выпусков (трубопроводы, расположенные ниже отметки 0,000), отводящих воду в дворовую канализационную сеть.

Трассировка внутренней канализационной сети произведена с таким расчетом, чтобы сточные воды удалялись из здания по кратчайшему пути. Отводные трубы присоединены к гидрозатворам и проложены к стояку по кратчайшему пути с постоянным уклоном

В местах сосредоточения приборов предусмотрены стояки. Для уменьшения числа стояков приемники сточных вод расположены группами и друг над другом по этажам. Стояки размещены ближе к приемникам, в которые поступают наиболее загрязненные стоки (унитазам), с таким расчетом, чтобы длина отводящих труб была минимальной. Вверху стояки переходят в вытяжную (фановую) трубу.

Строительство – возведение зданий и сооружений, а также их капитальный и текущий ремонт, реконструкция, реставрация, и реновация.

Процесс строительства включает в себя все организационные, изыскательные, проектные, строительно-монтажные и пусконаладочные работы, связанные с созданием, изменением и сносом объекта, а также взаимодействие с компетентными органами по поводу производства таких работ.

Результатом строительства считается возведенное здание (сооружение) с внутренней отделкой, действующими

Инженерно-технологическими системами и полным комплектом документации, предусмотренной законом.

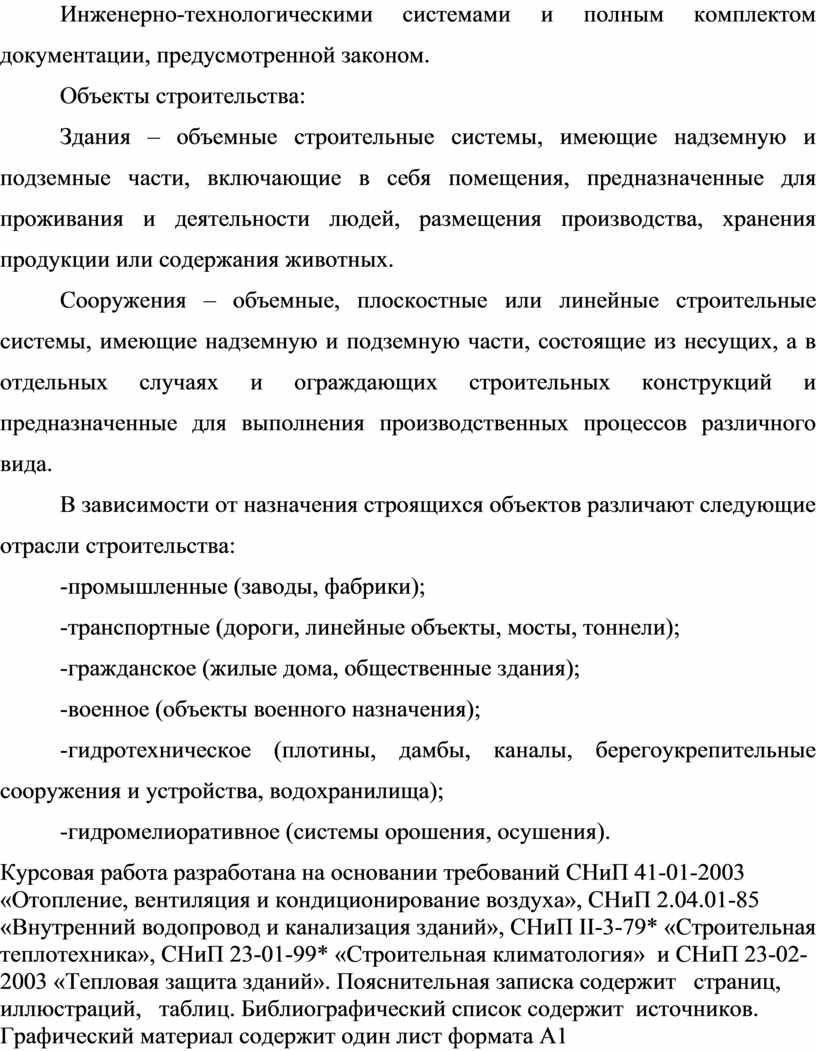

Объекты строительства:

Здания – объемные строительные системы, имеющие надземную и подземные части, включающие в себя помещения, предназначенные для проживания и деятельности людей, размещения производства, хранения продукции или содержания животных.

Сооружения – объемные, плоскостные или линейные строительные системы, имеющие надземную и подземную части, состоящие из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенные для выполнения производственных процессов различного вида.

В зависимости от назначения строящихся объектов различают следующие отрасли строительства:

-промышленные (заводы, фабрики);

-транспортные (дороги, линейные объекты, мосты, тоннели);

-гражданское (жилые дома, общественные здания);

-военное (объекты военного назначения);

-гидротехническое (плотины, дамбы, каналы, берегоукрепительные сооружения и устройства, водохранилища);

-гидромелиоративное (системы орошения, осушения).

Курсовая работа разработана на основании требований СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха», СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий», СНиП II-3-79* «Строительная теплотехника», СНиП 23-01-99* «Строительная климатология»  и СНиП 23-02-2003 «Тепловая защита зданий». Пояснительная записка содержит   страниц, иллюстраций,   таблиц. Библиографический список содержит  источников. Графический материал содержит один лист формата А1

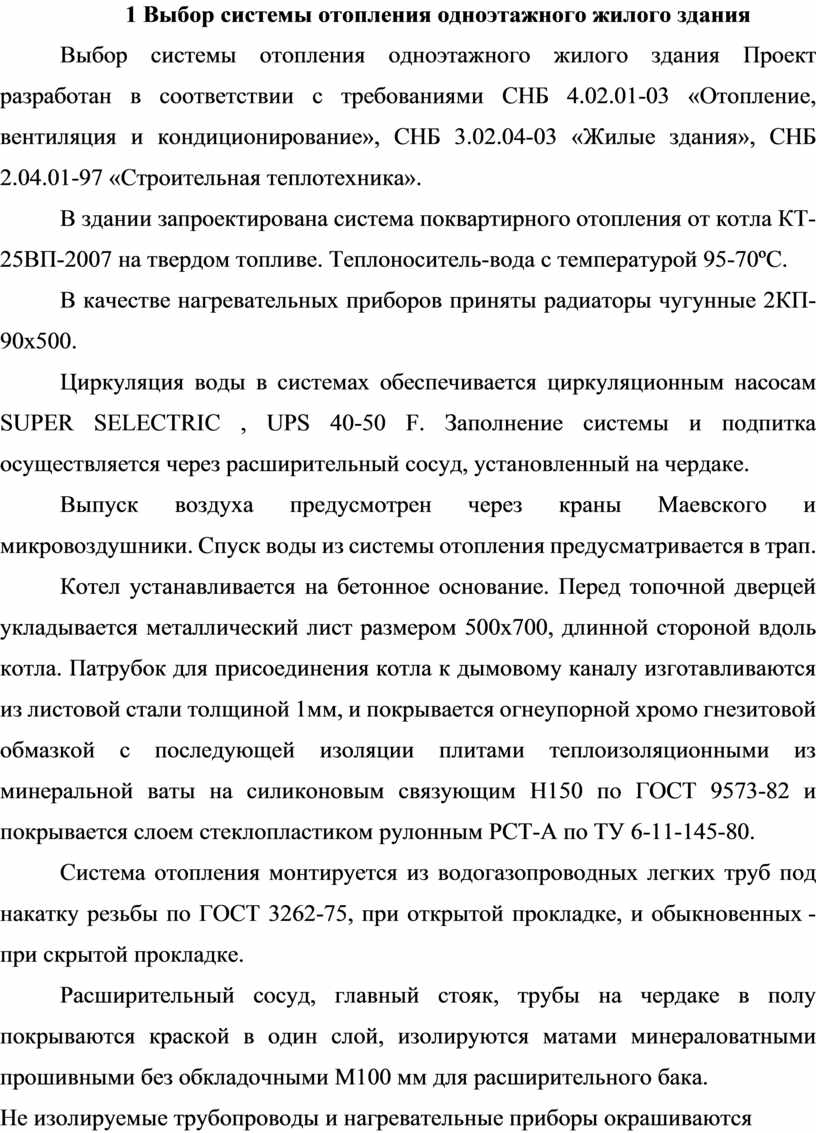

1 Выбор системы отопления одноэтажного жилого здания

Выбор системы отопления одноэтажного жилого здания Проект разработан в соответствии с требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование», СНБ 3.02.04-03 «Жилые здания», СНБ 2.04.01-97 «Строительная теплотехника».

В здании запроектирована система поквартирного отопления от котла КТ-25ВП-2007 на твердом топливе. Теплоноситель-вода с температурой 95-70ºС.

В качестве нагревательных приборов приняты радиаторы чугунные 2КП-90х500.

Циркуляция воды в системах обеспечивается циркуляционным насосам SUPER SELECTRIC , UPS 40-50 F. Заполнение системы и подпитка осуществляется через расширительный сосуд, установленный на чердаке.

Выпуск воздуха предусмотрен через краны Маевского и микровоздушники. Спуск воды из системы отопления предусматривается в трап.

Котел устанавливается на бетонное основание. Перед топочной дверцей укладывается металлический лист размером 500х700, длинной стороной вдоль котла. Патрубок для присоединения котла к дымовому каналу изготавливаются из листовой стали толщиной 1мм, и покрывается огнеупорной хромо гнезитовой обмазкой с последующей изоляции плитами теплоизоляционными из минеральной ваты на силиконовым связующим Н150 по ГОСТ 9573-82 и покрывается слоем стеклопластиком рулонным РСТ-А по ТУ 6-11-145-80.

Система отопления монтируется из водогазопроводных легких труб под накатку резьбы по ГОСТ 3262-75, при открытой прокладке, и обыкновенных - при скрытой прокладке.

Расширительный сосуд, главный стояк, трубы на чердаке в полу покрываются краской в один слой, изолируются матами минераловатными прошивными без обкладочными М100 мм для расширительного бака.

Не изолируемые трубопроводы и нагревательные приборы окрашиваются масляной краской за 2 раза.

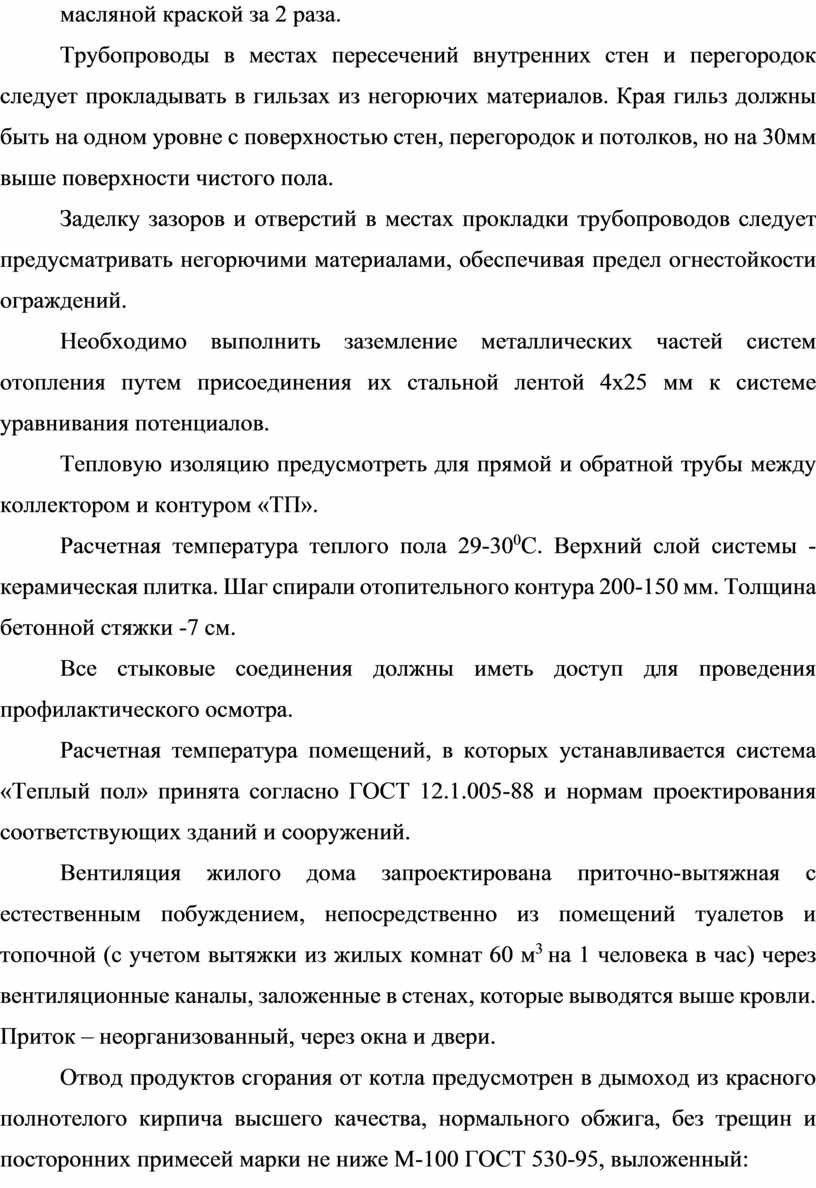

Трубопроводы в местах пересечений внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Края гильз должны быть на одном уровне с поверхностью стен, перегородок и потолков, но на 30мм выше поверхности чистого пола.

Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими материалами, обеспечивая предел огнестойкости ограждений.

Необходимо выполнить заземление металлических частей систем отопления путем присоединения их стальной лентой 4х25 мм к системе уравнивания потенциалов.

Тепловую изоляцию предусмотреть для прямой и обратной трубы между коллектором и контуром «ТП».

Расчетная температура теплого пола 29-30⁰С. Верхний слой системы - керамическая плитка. Шаг спирали отопительного контура 200-150 мм. Толщина бетонной стяжки -7 см.

Все стыковые соединения должны иметь доступ для проведения профилактического осмотра.

Расчетная температура помещений, в которых устанавливается система «Теплый пол» принята согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений.

Вентиляция жилого дома запроектирована приточно-вытяжная с естественным побуждением, непосредственно из помещений туалетов и топочной (с учетом вытяжки из жилых комнат 60 м³ на 1 человека в час) через вентиляционные каналы, заложенные в стенах, которые выводятся выше кровли. Приток – неорганизованный, через окна и двери.

Отвод продуктов сгорания от котла предусмотрен в дымоход из красного полнотелого кирпича высшего качества, нормального обжига, без трещин и посторонних примесей марки не ниже М-100 ГОСТ 530-95, выложенный:

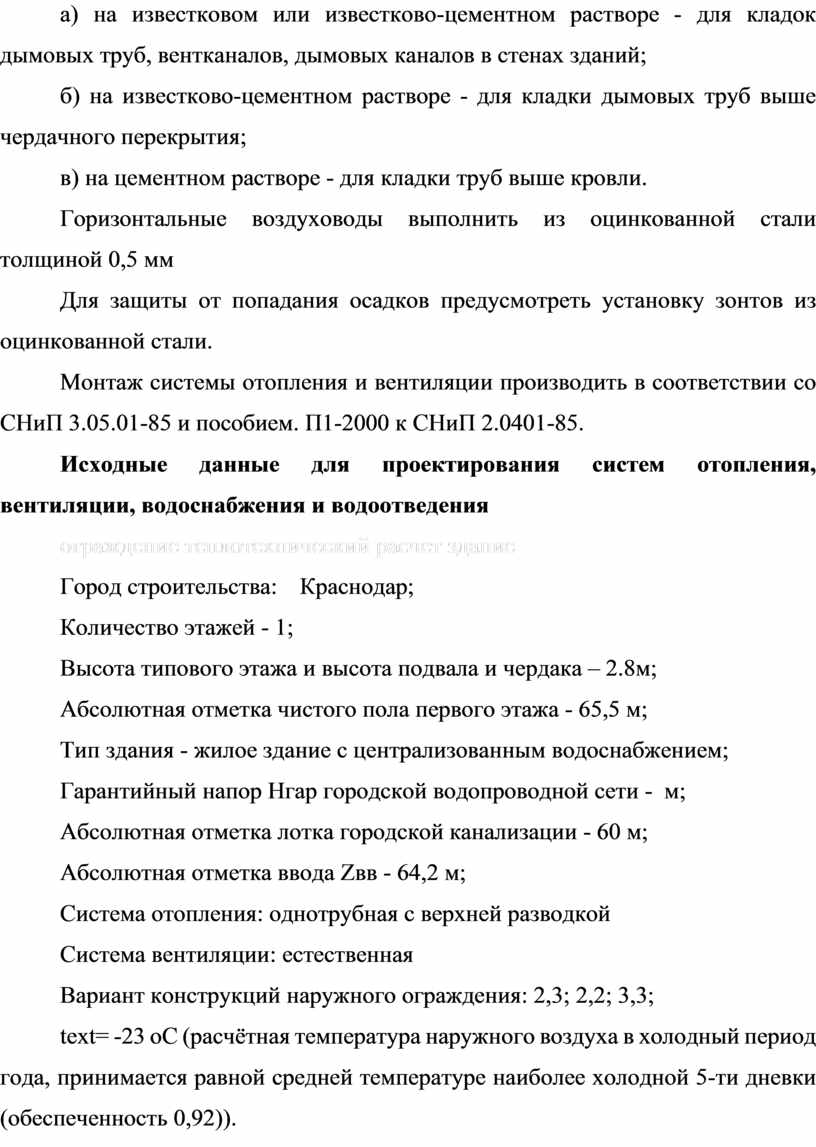

а) на известковом или известково-цементном растворе - для кладок дымовых труб, вентканалов, дымовых каналов в стенах зданий;

б) на известково-цементном растворе - для кладки дымовых труб выше чердачного перекрытия;

в) на цементном растворе - для кладки труб выше кровли.

Горизонтальные воздуховоды выполнить из оцинкованной стали толщиной 0,5 мм

Для защиты от попадания осадков предусмотреть установку зонтов из оцинкованной стали.

Монтаж системы отопления и вентиляции производить в соответствии со СНиП 3.05.01-85 и пособием. П1-2000 к СНиП 2.0401-85.

Исходные данные для проектирования систем отопления, вентиляции, водоснабжения и водоотведения

ограждение теплотехнический расчет здание

Город строительства:   Краснодар;

Количество этажей - 1;

Высота типового этажа и высота подвала и чердака – 2.8м;

Абсолютная отметка чистого пола первого этажа - 65,5 м;

Тип здания - жилое здание с централизованным водоснабжением;

Гарантийный напор Нгар городской водопроводной сети -  м;

Абсолютная отметка лотка городской канализации - 60 м;

Абсолютная отметка ввода Zвв - 64,2 м;

Система отопления: однотрубная с верхней разводкой

Система вентиляции: естественная

Вариант конструкций наружного ограждения: 2,3; 2,2; 3,3;

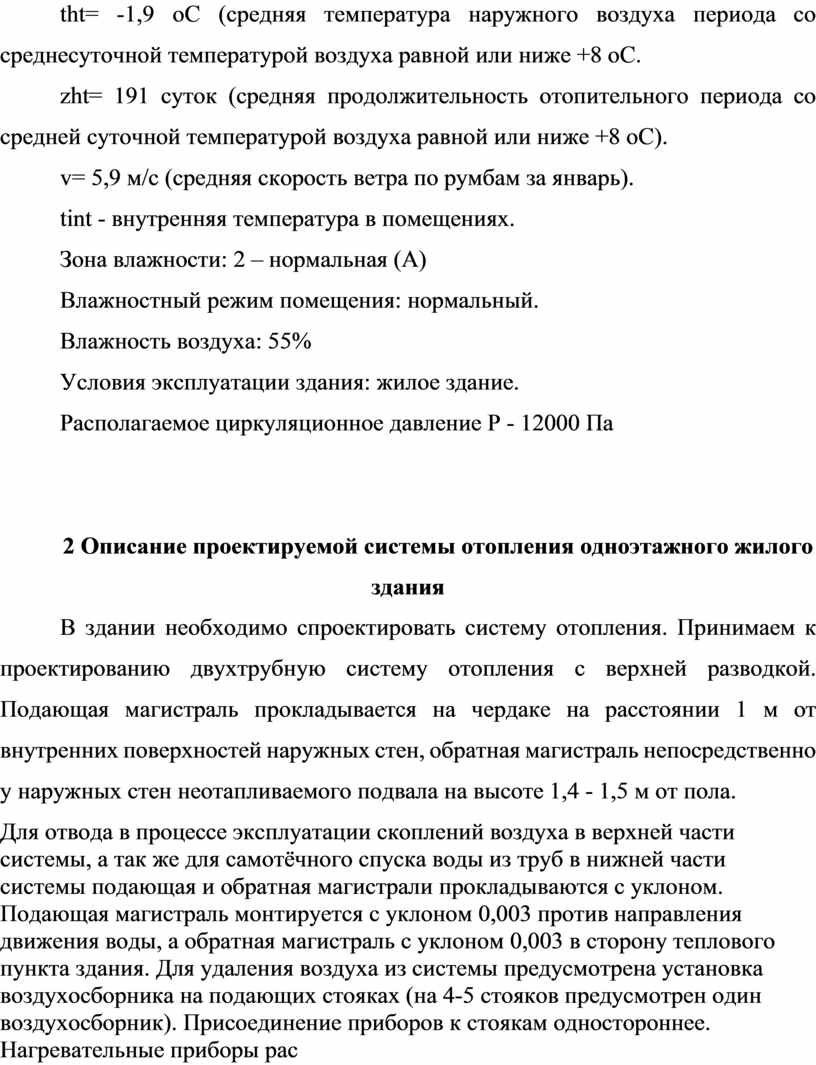

text= -23 oC (расчётная температура наружного воздуха в холодный период года, принимается равной средней температуре наиболее холодной 5-ти дневки (обеспеченность 0,92)).

tht= -1,9 oC (средняя температура наружного воздуха периода со среднесуточной температурой воздуха равной или ниже +8 oC.

zht= 191 суток (средняя продолжительность отопительного периода со средней суточной температурой воздуха равной или ниже +8 oC).

v= 5,9 м/с (средняя скорость ветра по румбам за январь).

tint - внутренняя температура в помещениях.

Зона влажности: 2 – нормальная (А)

Влажностный режим помещения: нормальный.

Влажность воздуха: 55%

Условия эксплуатации здания: жилое здание.

Располагаемое циркуляционное давление P - 12000 Па

2 Описание проектируемой системы отопления одноэтажного жилого здания

В здании необходимо спроектировать систему отопления. Принимаем к проектированию двухтрубную систему отопления с верхней разводкой. Подающая магистраль прокладывается на чердаке на расстоянии 1 м от внутренних поверхностей наружных стен, обратная магистраль непосредственно у наружных стен неотапливаемого подвала на высоте 1,4 - 1,5 м от пола.

Для отвода в процессе эксплуатации скоплений воздуха в верхней части системы, а так же для самотёчного спуска воды из труб в нижней части системы подающая и обратная магистрали прокладываются с уклоном. Подающая магистраль монтируется с уклоном 0,003 против направления движения воды, а обратная магистраль с уклоном 0,003 в сторону теплового пункта здания. Для удаления воздуха из системы предусмотрена установка воздухосборника на подающих стояках (на 4-5 стояков предусмотрен один воздухосборник). Присоединение приборов к стоякам одностороннее. Нагревательные приборы расположены под каждым окном в квартире. Длина подводок к приборам 400-500 мм в комнатах и столько же на лестничной клетке.

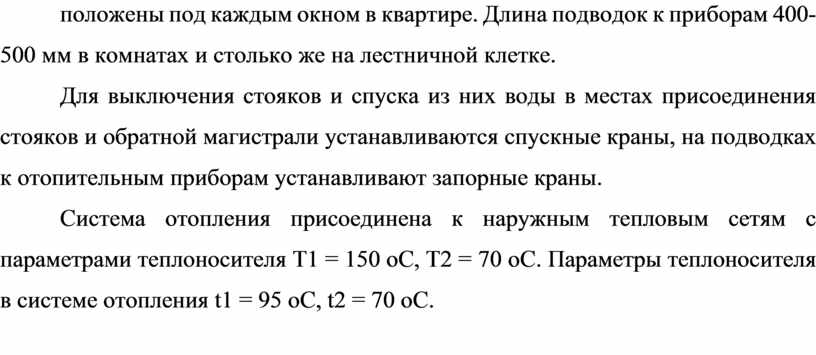

Для выключения стояков и спуска из них воды в местах присоединения стояков и обратной магистрали устанавливаются спускные краны, на подводках к отопительным приборам устанавливают запорные краны.

Система отопления присоединена к наружным тепловым сетям с параметрами теплоносителя T1 = 150 oC, T2 = 70 oC. Параметры теплоносителя в системе отопления t1 = 95 oC, t2 = 70 oC.

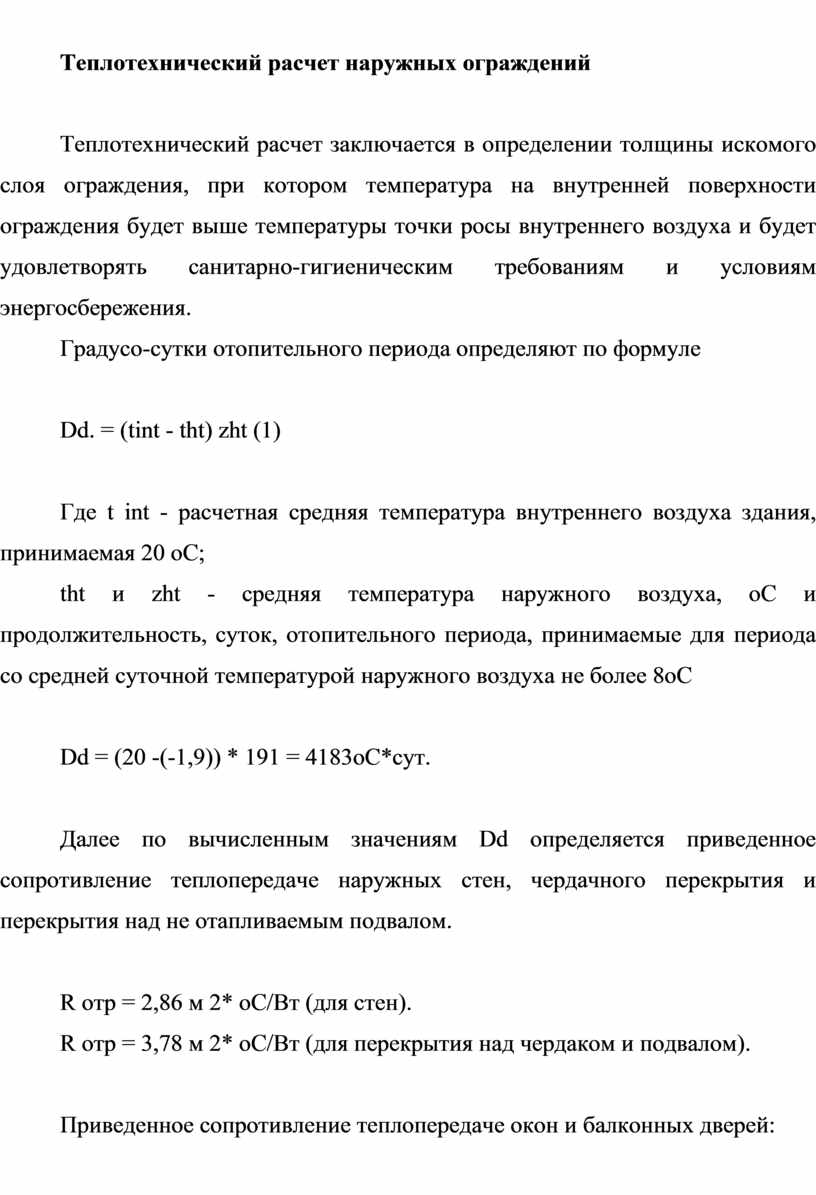

Теплотехнический расчет наружных ограждений

Теплотехнический расчет заключается в определении толщины искомого слоя ограждения, при котором температура на внутренней поверхности ограждения будет выше температуры точки росы внутреннего воздуха и будет удовлетворять санитарно-гигиеническим требованиям и условиям энергосбережения.

Градусо-сутки отопительного периода определяют по формуле

Dd. = (tint - tht) zht (1)

Где t int - расчетная средняя температура внутреннего воздуха здания, принимаемая 20 оС;

tht и zht - средняя температура наружного воздуха, оС и продолжительность, суток, отопительного периода, принимаемые для периода со средней суточной температурой наружного воздуха не более 8оС

Dd = (20 -(-1,9)) * 191 = 4183оС*сут.

Далее по вычисленным значениям Dd определяется приведенное сопротивление теплопередаче наружных стен, чердачного перекрытия и перекрытия над не отапливаемым подвалом.

R oтр = 2,86 м 2* оС/Вт (для стен).

R oтр = 3,78 м 2* оС/Вт (для перекрытия над чердаком и подвалом).

Приведенное сопротивление теплопередаче окон и балконных дверей:

R oтр = 0,46 м 2* оС/Вт.

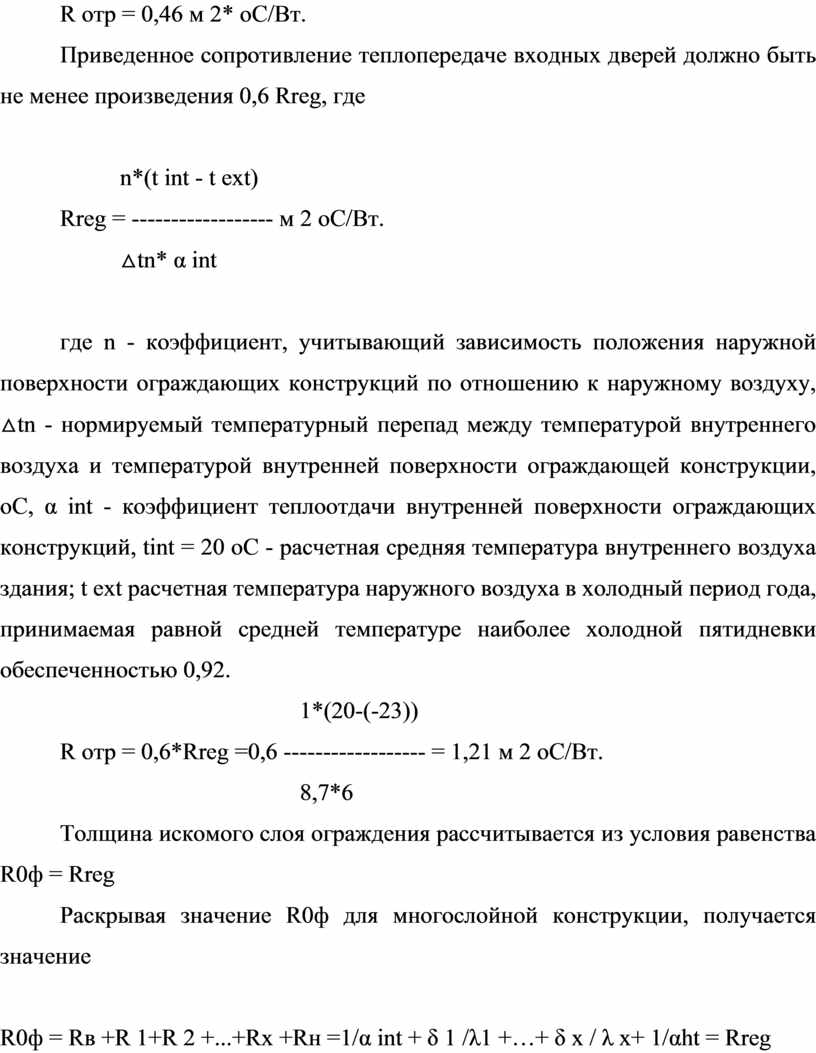

Приведенное сопротивление теплопередаче входных дверей должно быть не менее произведения 0,6 Rreg, где

n*(t int - t ext)

Rreg = ------------------ м 2 оС/Вт.

△tn* α int

где n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, △tn - нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, оС, α int - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, tint = 20 оС - расчетная средняя температура внутреннего воздуха здания; t ext расчетная температура наружного воздуха в холодный период года, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

1*(20-(-23))

R oтр = 0,6*Rreg =0,6 ------------------ = 1,21 м 2 оС/Вт.

8,7*6

Толщина искомого слоя ограждения рассчитывается из условия равенства R0ф = Rreg

Раскрывая значение R0ф для многослойной конструкции, получается значение

R0ф = Rв +R 1+R 2 +...+Rx +Rн =1/α int + δ 1 /λ1 +…+ δ x / λ x+ 1/αht = Rreg
Откуда:

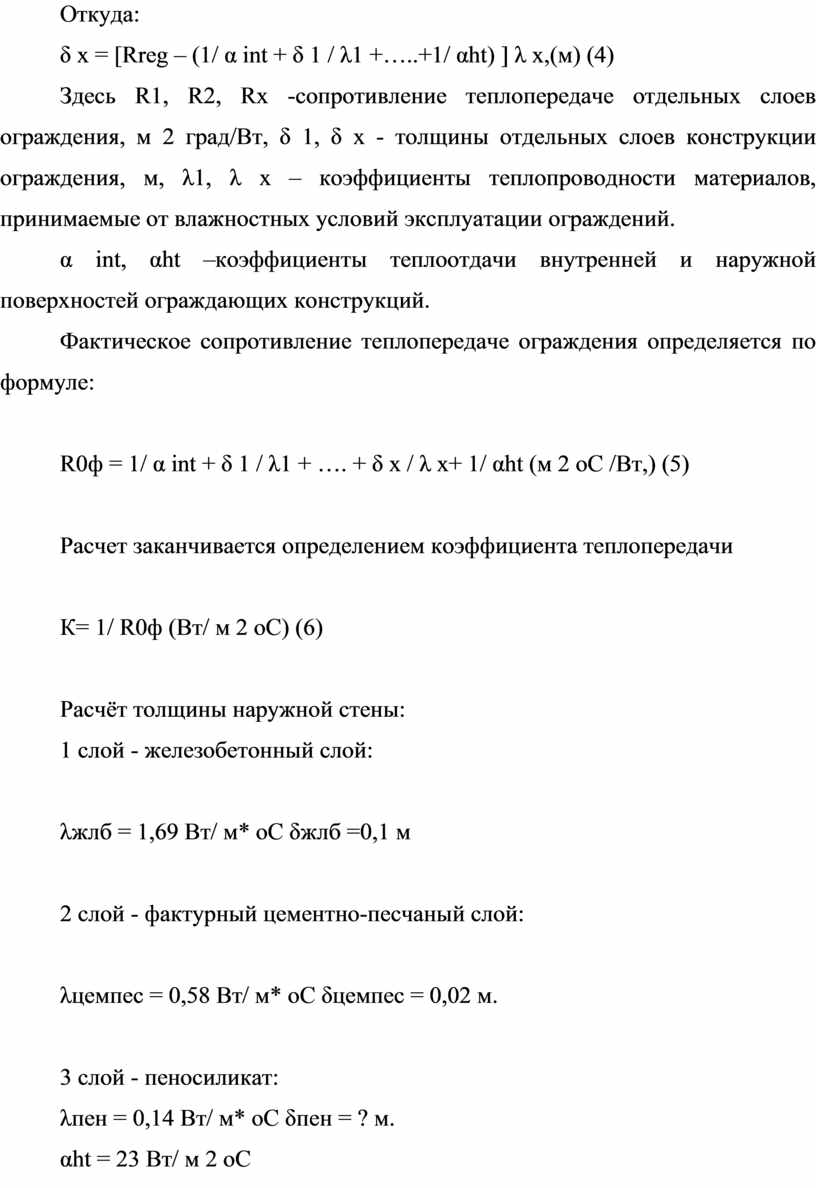

δ x = [Rreg – (1/ α int + δ 1 / λ1 +…..+1/ αht) ] λ x,(м) (4)

Здесь R1, R2, Rx -сопротивление теплопередаче отдельных слоев ограждения, м 2 град/Вт, δ 1, δ x - толщины отдельных слоев конструкции ограждения, м, λ1, λ x – коэффициенты теплопроводности материалов, принимаемые от влажностных условий эксплуатации ограждений.

α int, αht –коэффициенты теплоотдачи внутренней и наружной поверхностей ограждающих конструкций.

Фактическое сопротивление теплопередаче ограждения определяется по формуле:

R0ф = 1/ α int + δ 1 / λ1 + …. + δ x / λ x+ 1/ αht (м 2 оС /Вт,) (5)

Расчет заканчивается определением коэффициента теплопередачи

К= 1/ R0ф (Вт/ м 2 оС) (6)

Расчёт толщины наружной стены:

1 слой - железобетонный слой:

λжлб = 1,69 Вт/ м* оС δжлб =0,1 м

2 слой - фактурный цементно-песчаный слой:

λцемпес = 0,58 Вт/ м* оС δцемпес = 0,02 м.

3 слой - пеносиликат:

λпен = 0,14 Вт/ м* оС δпен = ? м.

αht = 23 Вт/ м 2 оС

αint = 8,7 Вт/ м 2 оС

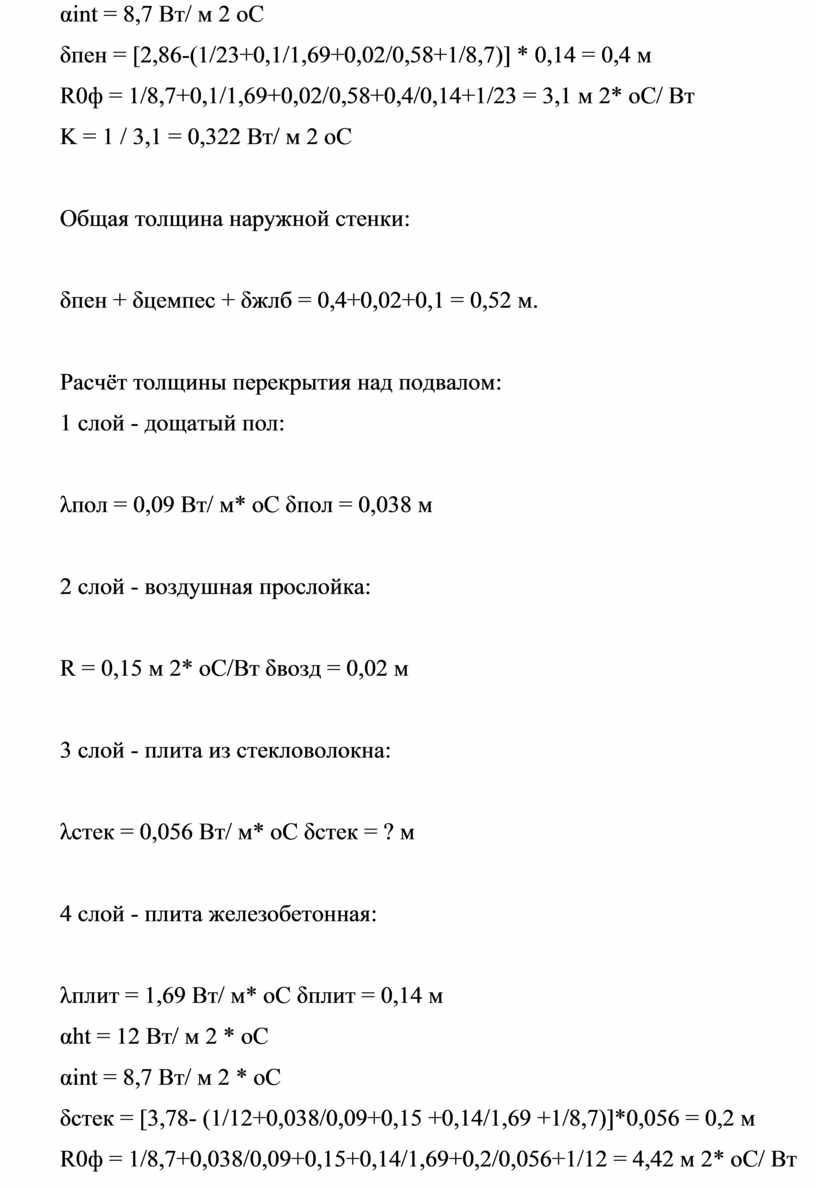

δпен = [2,86-(1/23+0,1/1,69+0,02/0,58+1/8,7)] * 0,14 = 0,4 м

R0ф = 1/8,7+0,1/1,69+0,02/0,58+0,4/0,14+1/23 = 3,1 м 2* оС/ Вт

K = 1 / 3,1 = 0,322 Вт/ м 2 оС

Общая толщина наружной стенки:

δпен + δцемпес + δжлб = 0,4+0,02+0,1 = 0,52 м.

Расчёт толщины перекрытия над подвалом:

1 слой - дощатый пол:

λпол = 0,09 Вт/ м* оС δпол = 0,038 м

2 слой - воздушная прослойка:

R = 0,15 м 2* оС/Вт δвозд = 0,02 м

3 слой - плита из стекловолокна:

λстек = 0,056 Вт/ м* оС δстек = ? м

4 слой - плита железобетонная:

λплит = 1,69 Вт/ м* оС δплит = 0,14 м

αht = 12 Вт/ м 2 * oС

αint = 8,7 Вт/ м 2 * oС

δстек = [3,78- (1/12+0,038/0,09+0,15 +0,14/1,69 +1/8,7)]*0,056 = 0,2 м

R0ф = 1/8,7+0,038/0,09+0,15+0,14/1,69+0,2/0,056+1/12 = 4,42 м 2* оС/ Вт

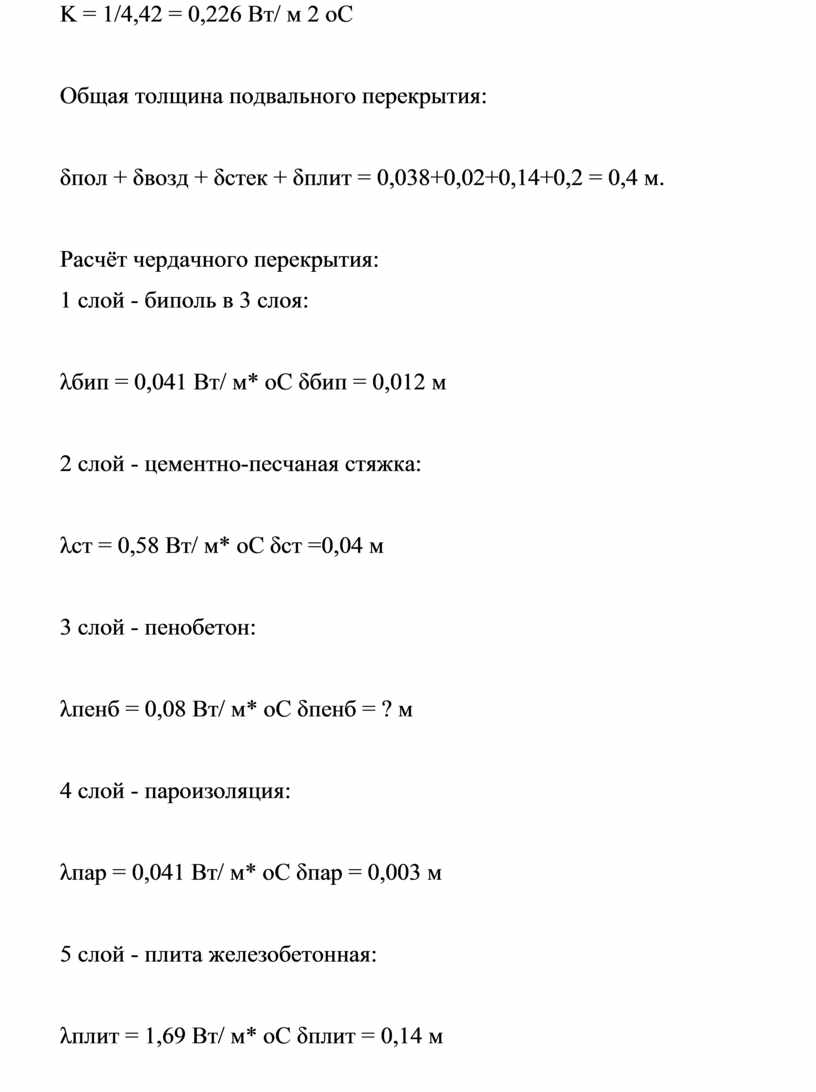

K = 1/4,42 = 0,226 Вт/ м 2 оС

Общая толщина подвального перекрытия:

δпол + δвозд + δстек + δплит = 0,038+0,02+0,14+0,2 = 0,4 м.

Расчёт чердачного перекрытия:

1 слой - биполь в 3 слоя:

λбип = 0,041 Вт/ м* оС δбип = 0,012 м

2 слой - цементно-песчаная стяжка:

λст = 0,58 Вт/ м* оС δст =0,04 м

3 слой - пенобетон:

λпенб = 0,08 Вт/ м* оС δпенб = ? м

4 слой - пароизоляция:

λпар = 0,041 Вт/ м* оС δпар = 0,003 м

5 слой - плита железобетонная:

λплит = 1,69 Вт/ м* оС δплит = 0,14 м

6 слой - цементно-песчаная затирка:

λзат = 0,93 Вт/ м* оС

δзат = 0,02 м

αht = 12 Вт/ м 2 * oС

αint = 8,7 Вт/ м 2 * oС

δпенб = [3,78 - (1/12 + 0,006/0,041 + 0,04/0,58 + 0,003/0,041 + 0,14/1,69+0,02/0,93 + 1/8,7)] * 0,08 = 0,3 м

R0ф= 1/12 + 0,012/0,041 + 0,04/0,58 + 0,003/0,041 + 0,14/1,69 + 0,02/0,93 +1/8,7 + 0,3/0,08 = 4,48 м 2* оС/ Вт

K = 1/4,48 = 0,223 Вт/ м 2* оС

Общая толщина чердачного перекрытия:

δбип + δст + δпенб + δпар + δплит + δзат =

0,012+0,04+0,3+0,003+0,14+0,02= 0,52 м.

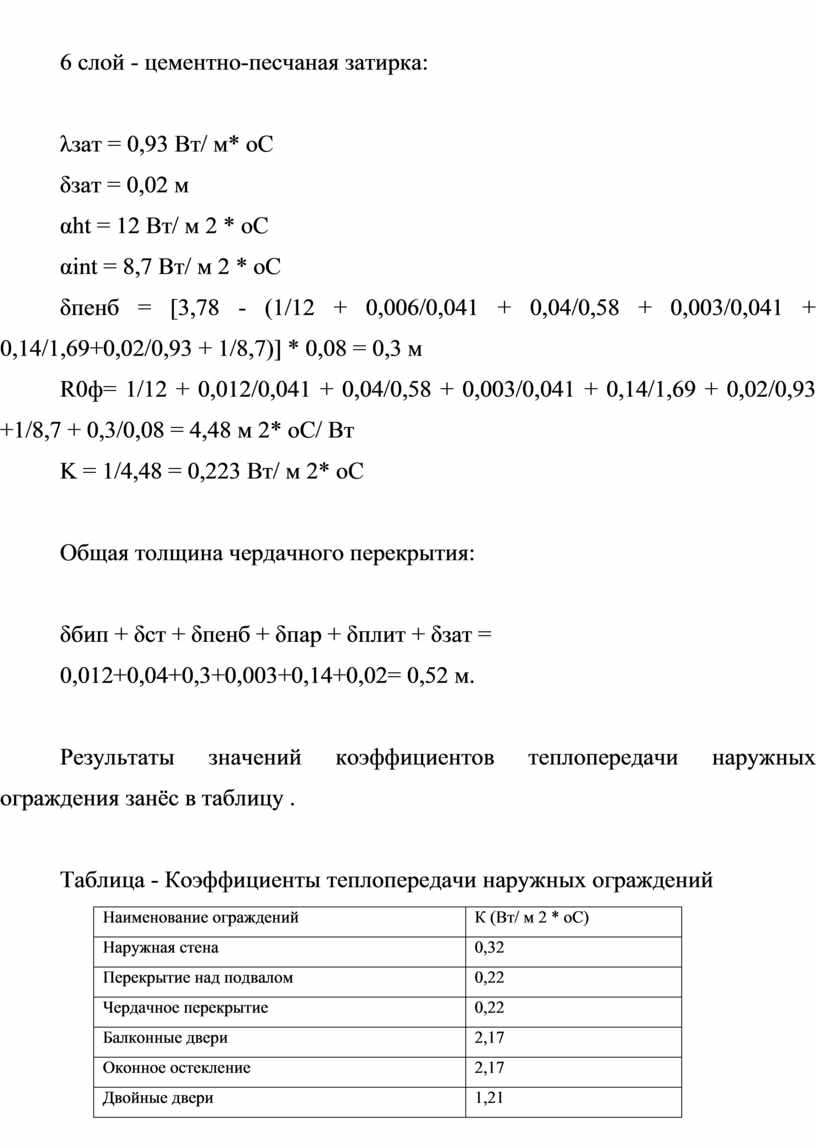

Результаты значений коэффициентов теплопередачи наружных ограждения занёс в таблицу .

Таблица - Коэффициенты теплопередачи наружных ограждений

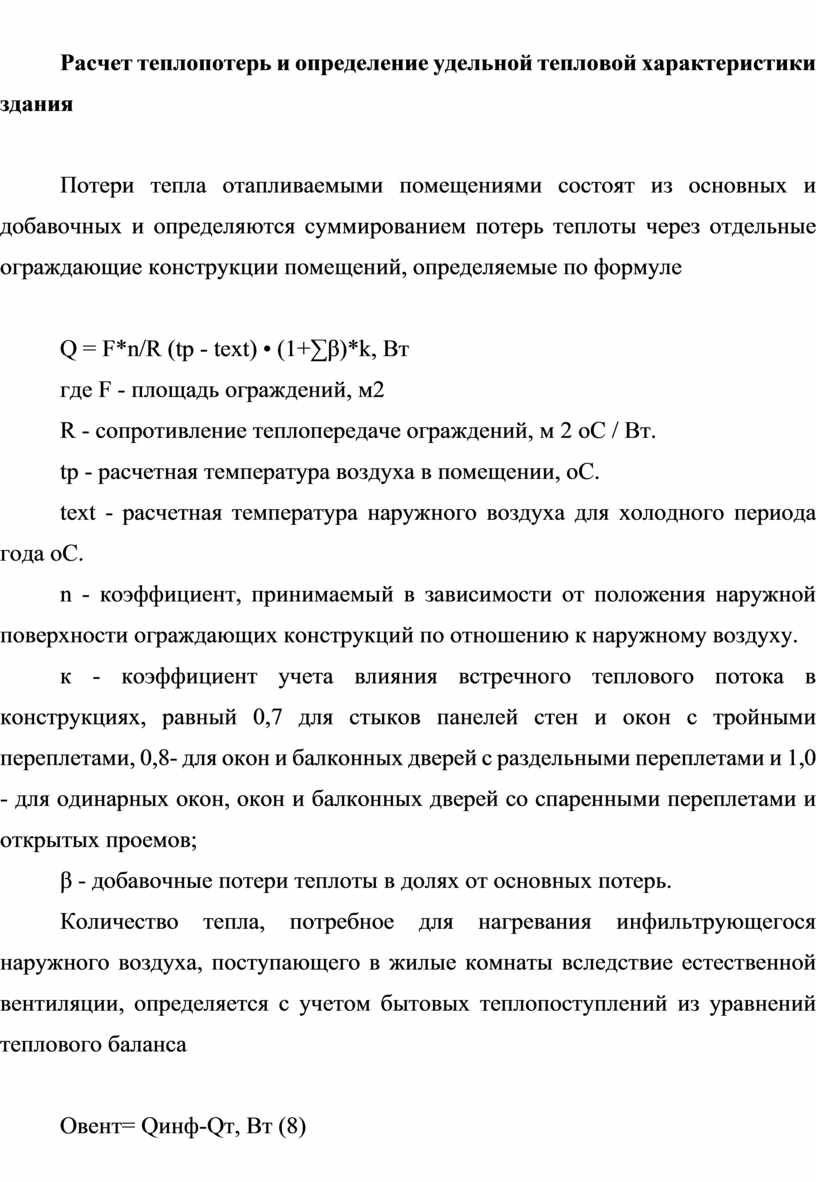

Расчет теплопотерь и определение удельной тепловой характеристики здания

Потери тепла отапливаемыми помещениями состоят из основных и добавочных и определяются суммированием потерь теплоты через отдельные ограждающие конструкции помещений, определяемые по формуле

Q = F*n/R (tp - text) • (1+∑β)*k, Вт

где F - площадь ограждений, м2

R - сопротивление теплопередаче ограждений, м 2 оС / Вт.

tp - расчетная температура воздуха в помещении, оС.

text - расчетная температура наружного воздуха для холодного периода года оС.

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху.

к - коэффициент учета влияния встречного теплового потока в конструкциях, равный 0,7 для стыков панелей стен и окон с тройными переплетами, 0,8- для окон и балконных дверей с раздельными переплетами и 1,0 - для одинарных окон, окон и балконных дверей со спаренными переплетами и открытых проемов;

β - добавочные потери теплоты в долях от основных потерь.

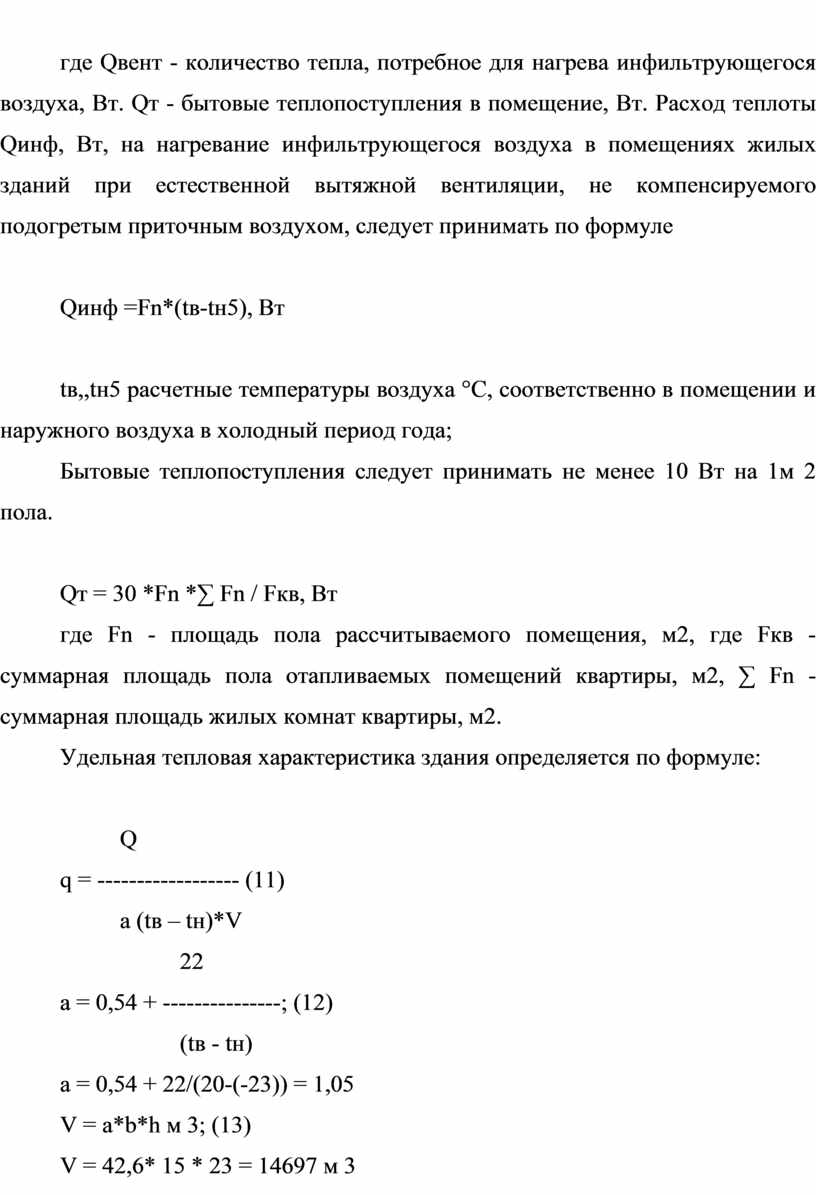

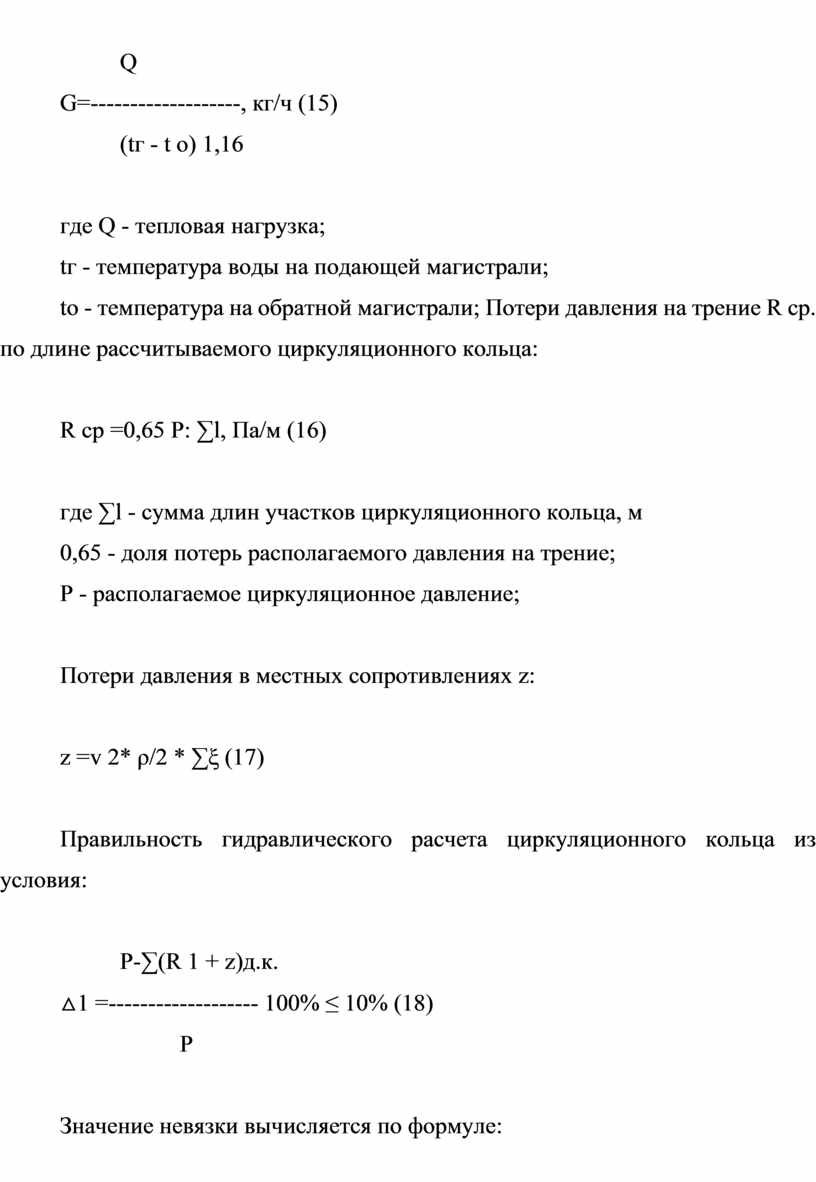

Количество тепла, потребное для нагревания инфильтрующегося наружного воздуха, поступающего в жилые комнаты вследствие естественной вентиляции, определяется с учетом бытовых теплопоступлений из уравнений теплового баланса

Овент= Qинф-Qт, Вт (8)

где Qвент - количество тепла, потребное для нагрева инфильтрующегося воздуха, Вт. Qт - бытовые теплопоступления в помещение, Вт. Расход теплоты Qинф, Вт, на нагревание инфильтрующегося воздуха в помещениях жилых зданий при естественной вытяжной вентиляции, не компенсируемого подогретым приточным воздухом, следует принимать по формуле

Qинф =Fn*(tв-tн5), Вт

tв,,tн5 расчетные температуры воздуха °С, соответственно в помещении и наружного воздуха в холодный период года;

Бытовые теплопоступления следует принимать не менее 10 Вт на 1м 2 пола.

Qт = 30 *Fn *∑ Fn / Fкв, Вт

где Fn - площадь пола рассчитываемого помещения, м2, где Fкв - суммарная площадь пола отапливаемых помещений квартиры, м2, ∑ Fn - суммарная площадь жилых комнат квартиры, м2.

Удельная тепловая характеристика здания определяется по формуле:

Q

q = ------------------ (11)

a (tв – tн)*V

22

а = 0,54 + ---------------; (12)

(tв - tн)

а = 0,54 + 22/(20-(-23)) = 1,05

V = a*b*h м 3; (13)

V = 42,6* 15 * 23 = 14697 м 3

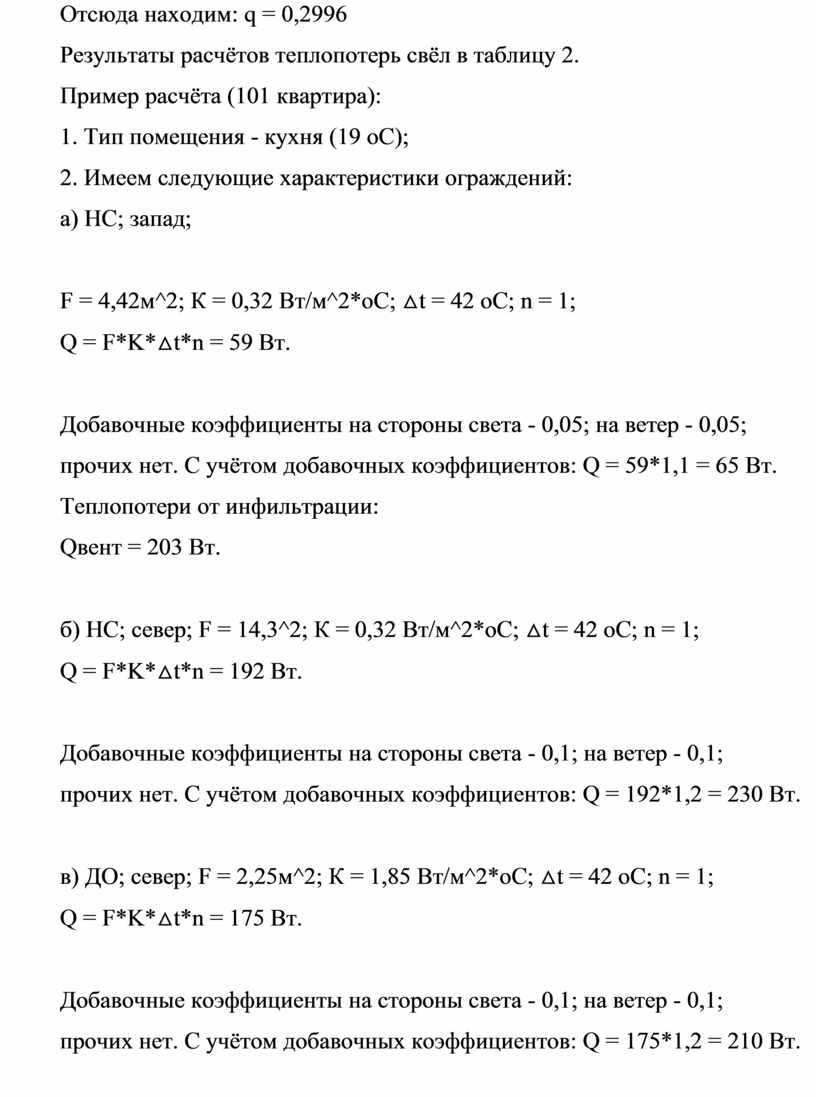

Отсюда находим: q = 0,2996

Результаты расчётов теплопотерь свёл в таблицу 2.

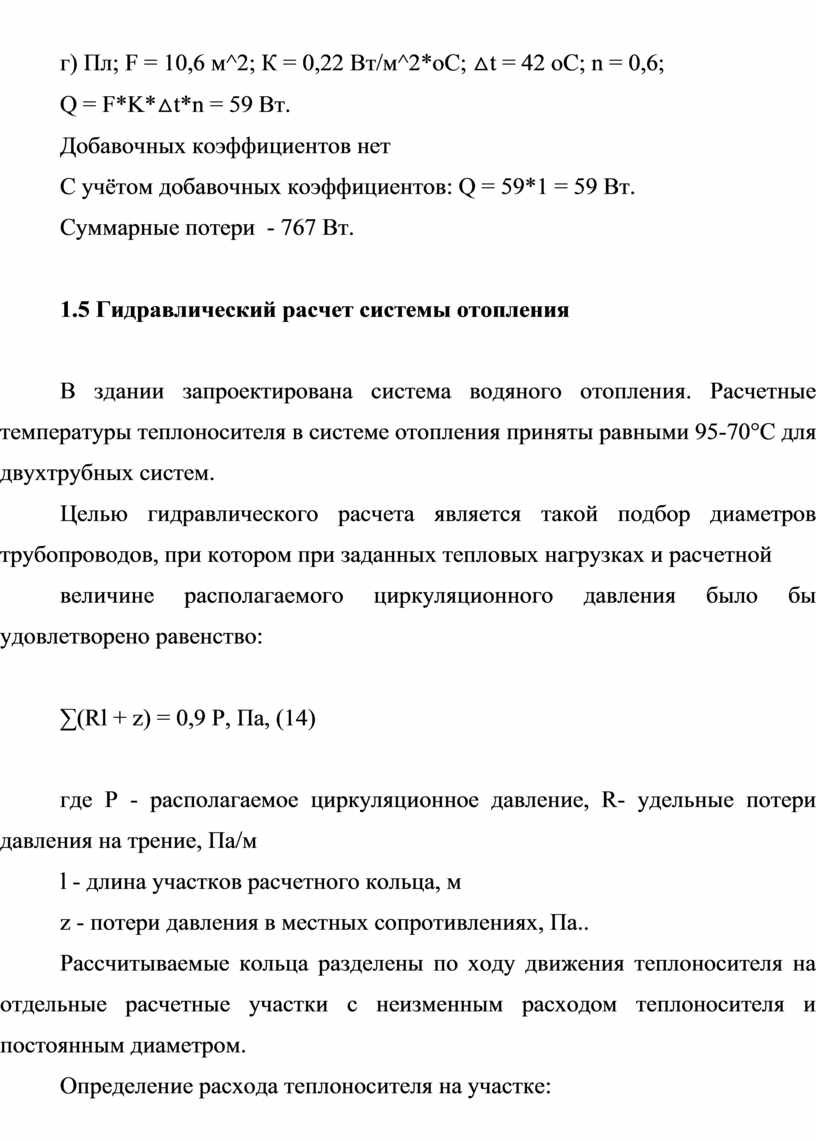

Пример расчёта (101 квартира):

1. Тип помещения - кухня (19 оС);

2. Имеем следующие характеристики ограждений:

а) НС; запад;

F = 4,42м^2; К = 0,32 Вт/м^2*оС; △t = 42 оС; n = 1;

Q = F*K*△t*n = 59 Вт.

Добавочные коэффициенты на стороны света - 0,05; на ветер - 0,05;

прочих нет. C учётом добавочных коэффициентов: Q = 59*1,1 = 65 Вт.

Теплопотери от инфильтрации:

Qвент = 203 Вт.

б) НС; север; F = 14,3^2; К = 0,32 Вт/м^2*оС; △t = 42 оС; n = 1;

Q = F*K*△t*n = 192 Вт.

Добавочные коэффициенты на стороны света - 0,1; на ветер - 0,1;

прочих нет. C учётом добавочных коэффициентов: Q = 192*1,2 = 230 Вт.

в) ДО; север; F = 2,25м^2; К = 1,85 Вт/м^2*оС; △t = 42 оС; n = 1;

Q = F*K*△t*n = 175 Вт.

Добавочные коэффициенты на стороны света - 0,1; на ветер - 0,1;

прочих нет. C учётом добавочных коэффициентов: Q = 175*1,2 = 210 Вт.

г) Пл; F = 10,6 м^2; К = 0,22 Вт/м^2*оС; △t = 42 оС; n = 0,6;

Q = F*K*△t*n = 59 Вт.

Добавочных коэффициентов нет

C учётом добавочных коэффициентов: Q = 59*1 = 59 Вт.

Суммарные потери  - 767 Вт.

1.5 Гидравлический расчет системы отопления

В здании запроектирована система водяного отопления. Расчетные температуры теплоносителя в системе отопления приняты равными 95-70°С для двухтрубных систем.

Целью гидравлического расчета является такой подбор диаметров трубопроводов, при котором при заданных тепловых нагрузках и расчетной

величине располагаемого циркуляционного давления было бы удовлетворено равенство:

∑(Rl + z) = 0,9 Р, Па, (14)

где Р - располагаемое циркуляционное давление, R- удельные потери давления на трение, Па/м

l - длина участков расчетного кольца, м

z - потери давления в местных сопротивлениях, Па..

Рассчитываемые кольца разделены по ходу движения теплоносителя на отдельные расчетные участки с неизменным расходом теплоносителя и постоянным диаметром.

Определение расхода теплоносителя на участке:

Q

G=-------------------, кг/ч (15)

(tг - t о) 1,16

где Q - тепловая нагрузка;

tг - температура воды на подающей магистрали;

tо - температура на обратной магистрали; Потери давления на трение R ср. по длине рассчитываемого циркуляционного кольца:

R ср =0,65 Р: ∑l, Па/м (16)

где ∑l - сумма длин участков циркуляционного кольца, м

0,65 - доля потерь располагаемого давления на трение;

P - располагаемое циркуляционное давление;

Потери давления в местных сопротивлениях z:

z =v 2* ρ/2 * ∑ξ (17)

Правильность гидравлического расчета циркуляционного кольца из условия:

Р-∑(R 1 + z)д.к.

△1 =------------------- 100% ≤ 10% (18)

Р

Значение невязки вычисляется по формуле:

∑(R 1 + z)д.к. - ∑(R 1 + z)б.к.

△ = ----------------------------------- 100% ≤ 15%

∑(R 1 + z)д.к

Результаты расчётов свёл в таблицу 3

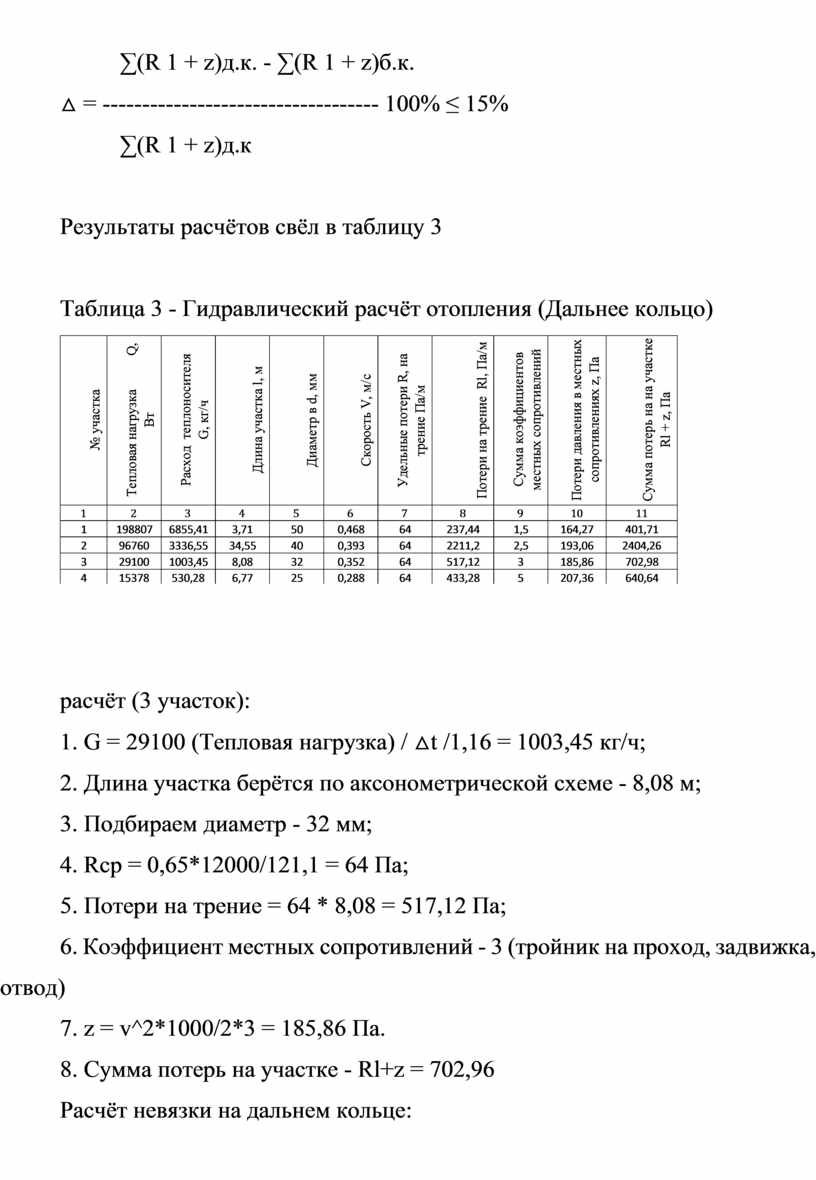

Таблица 3 - Гидравлический расчёт отопления (Дальнее кольцо)

расчёт (3 участок):

1. G = 29100 (Тепловая нагрузка) / △t /1,16 = 1003,45 кг/ч;

2. Длина участка берётся по аксонометрической схеме - 8,08 м;

3. Подбираем диаметр - 32 мм;

4. Rср = 0,65*12000/121,1 = 64 Па;

5. Потери на трение = 64 * 8,08 = 517,12 Па;

6. Коэффициент местных сопротивлений - 3 (тройник на проход, задвижка, отвод)

7. z = v^2*1000/2*3 = 185,86 Па.

8. Сумма потерь на участке - Rl+z = 702,96

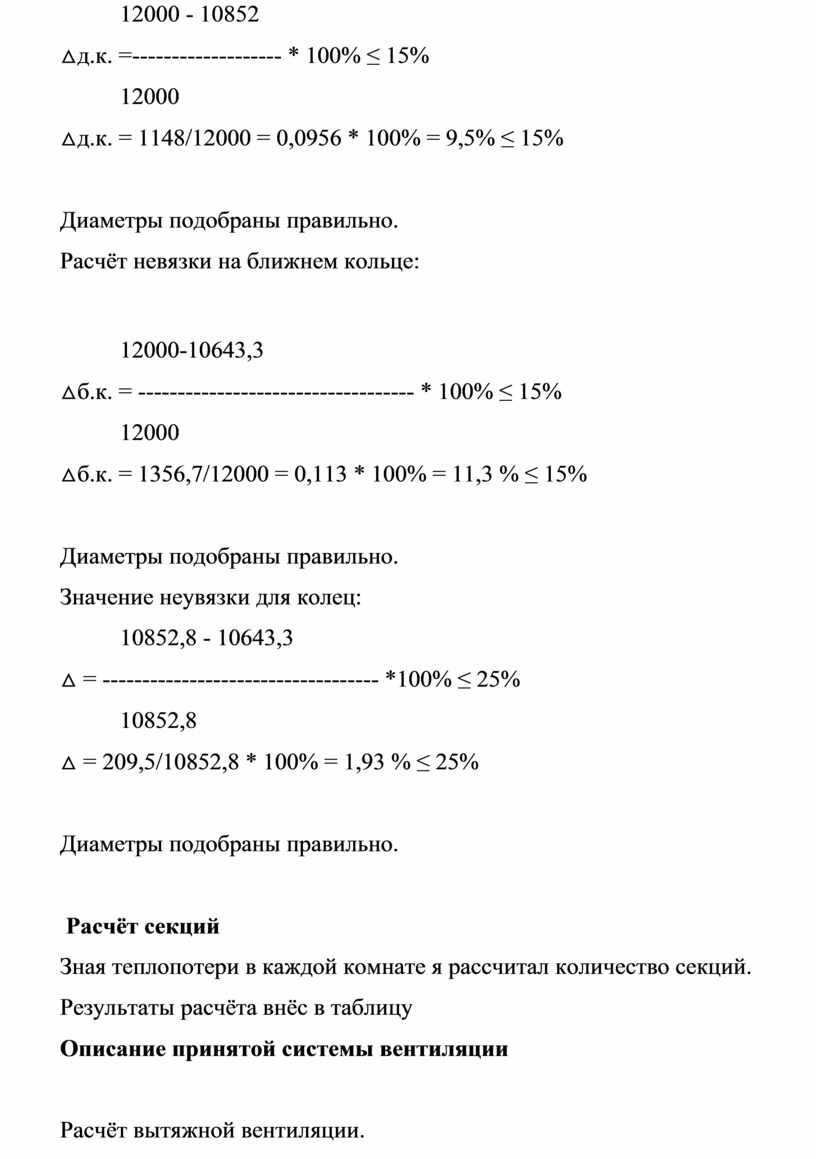

Расчёт невязки на дальнем кольце:

12000 - 10852

△д.к. =------------------- * 100% ≤ 15%

12000

△д.к. = 1148/12000 = 0,0956 * 100% = 9,5% ≤ 15%

Диаметры подобраны правильно.

Расчёт невязки на ближнем кольце:

12000-10643,3

△б.к. = ----------------------------------- * 100% ≤ 15%

12000

△б.к. = 1356,7/12000 = 0,113 * 100% = 11,3 % ≤ 15%

Диаметры подобраны правильно.

Значение неувязки для колец:

10852,8 - 10643,3

△ = ----------------------------------- *100% ≤ 25%

10852,8

△ = 209,5/10852,8 * 100% = 1,93 % ≤ 25%

Диаметры подобраны правильно.

 Расчёт секций

Зная теплопотери в каждой комнате я рассчитал количество секций.

Результаты расчёта внёс в таблицу

Описание принятой системы вентиляции

Расчёт вытяжной вентиляции.

В жилых зданиях массовой застройки традиционно выполняется естественная вытяжная вентиляция.

Мною запроектирована естественная система вентиляции с неорганизованным притоком и организованной вытяжкой. Вентиляционные решётки находятся на высоте 300 мм от потолка.

Последние этажи имеют свой отдельный вертикальный канал. Это потому что скорость воздуха в каналах на последних этажах маленькая.

Оголовники индивидуальных каналов выпускаются выше кровли на 1м и на них устанавливаются зонты.

Проектирование систем вентиляции начинают с определения необходимого воздухообмена из каждого помещения.

Расчётное гравитационное давление при температуре наружного воздуха:

Ргр=(ρн-ρв) hg, Па,

где h - разность отметок выходного устья вытяжного канала и центра вытяжной решетки в помещении, м. ρн, ρв - плотность воздуха при принятых температурах наружного и внутреннего воздуха, кг/м3. Плотность воздуха при любой температуре г определяется из выражения:

ρt=353/(273+t), кг/м3

Площадь сечения канала:

F=L/3600 v, м2,

где L- требуемый воздухообмен из помещения, м3/ч; υ- принятая скорость воздуха, м/с.

Полученную площадь сечения канала F округляют до стандартных размеров каналов и определяют фактическую скорость воздуха

Vфакт= L/3600 F факт, м/c (23)

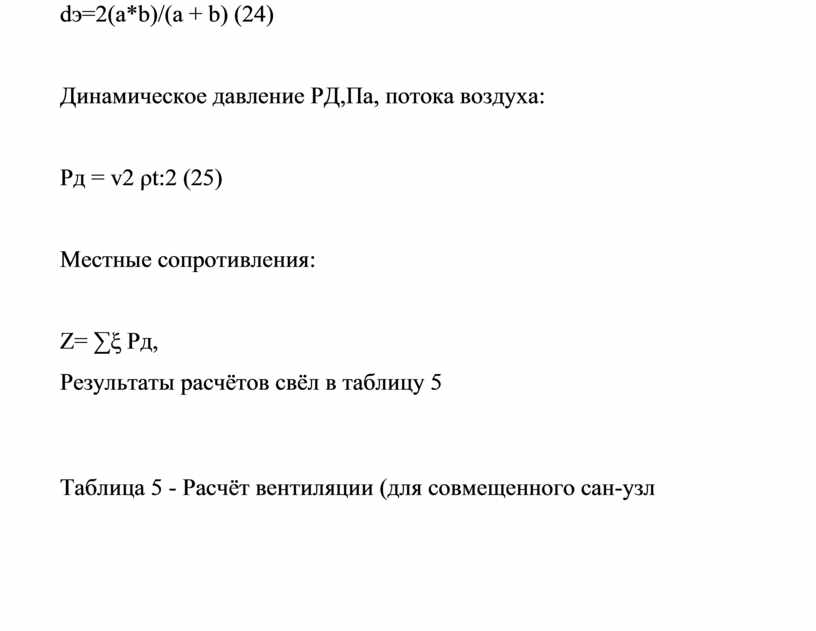

подбираем d эквивалентный

dэ=2(a*b)/(a + b) (24)

Динамическое давление РД,Па, потока воздуха:

Рд = v2 ρt:2 (25)

Местные сопротивления:

Z= ∑ξ Рд,

Результаты расчётов свёл в таблицу 5

Таблица 5 - Расчёт вентиляции (для совмещенного сан-узл

5 Выводы и предложения

В проекте выполнен расчет и выбор системы отопления одноэтажного жилого здания. В доме были запроектированы: двухтрубная система отопления с верхней разводкой, естественная система вентиляции с неорганизованным притоком и организованной вытяжкой, система водоснабжения с нижней разводкой, и система водоотведения из здания.

Для отопления, водоснабжения, вентиляции мы подбирали диаметры подводок, стояков, магистралей (то есть провели гидравлический расчёт).

Расчётный расход воды на вводе - 1,3378 л/с;

Расчёт суммарных потерь напора показал, что требуется насос с минимальным напором 26,193 м;

Из здания выходят два выпуска в контрольные колодцы (КК-1 и КК-2);

Дворовая канализация состоит из двух смотровых колодцев (КК-1 и КК-2) и одного контрольного;

По результатам расчёта дворовой сети водоотведения установили отметки земли, лотков и глубину заложения. Уклон принят 0,03;

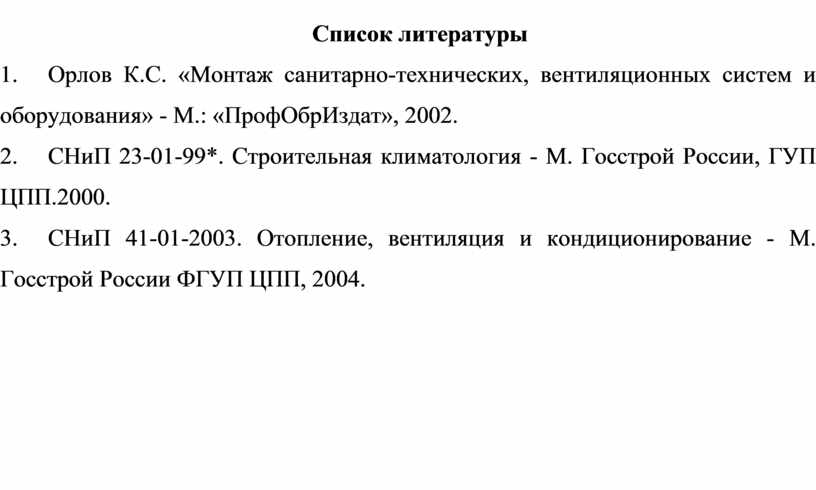

Список литературы

1.            Орлов К.С. «Монтаж санитарно-технических, вентиляционных систем и оборудования» - М.: «ПрофОбрИздат», 2002.

2.            СНиП 23-01-99*. Строительная климатология - М. Госстрой России, ГУП ЦПП.2000.

3.            СНиП 41-01-2003. Отопление, вентиляция и кондиционирование - М. Госстрой России ФГУП ЦПП, 2004.

Скачано с www.znanio.ru
